در دنیای سیستم‌های نظارت تصویری، سرمایه‌گذاری بر روی دوربین‌های باکیفیت HD و دستگاه‌های ضبط پیشرفته، تنها نیمی از مسیر برای دستیابی به امنیت پایدار است. نیمه دیگر این مسیر، که اغلب به اشتباه نادیده گرفته می‌شود، در انتخاب زیرساخت ارتباطی، یعنی کابل، نهفته است. بسیاری از کاربران با انتخاب یک کابل ارزان‌ قیمت و غیراستاندارد، کیفیت کل سیستم  دچار مشکل می‌شود. این کار یک اشتباه رایج و پرهزینه است؛ چرا که کابل، شریان حیاتی انتقال داده و نیرو در یک سیستم نظارتی است و عملکرد آن مستقیماً بر وضوح، پایداری و قابلیت اطمینان تصاویر ضبط‌شده تأثیر می‌گذارد.

در این میان، کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20) یکی از کابل‌های کواکسیال Rg59 مناسب برای اجرای سیستم‌های نظارت تصویری است. این محصول صرفاً یک کابل نیست، بلکه یک راه‌حل یکپارچه و حرفه‌ای است که برای پاسخگویی به نیازهای دقیق سیستم‌های نظارتی مدرن آنالوگ HD (شامل AHD, HD-TVI, HDCVI) طراحی شده است.

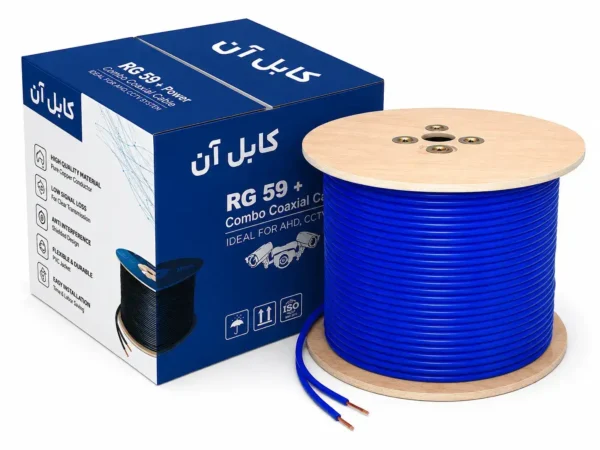

ساختار این کابل از یک بخش کواکسیال RG59 به همراه دو رشته سیم برق AWG 20 تشکیل شده و به نصاب اجازه می‌دهد تصویر و تغذیه دوربین را از طریق یک مسیر کابل‌کشی منتقل کند. استفاده از مغزی مسی با قطر حدود 0.7 میلی‌متر در بخش کواکسیال، به انتقال پایدار سیگنال و کاهش افت در مسیر کابل‌کشی کمک می‌کند. همچنین وجود دبل فویل و شیلد بافتی 96 رشته‌ای در ساختار کابل، محافظت مناسبی در برابر تداخلات الکترومغناطیسی ایجاد می‌کند.کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20)

جدول مشخصات فنی

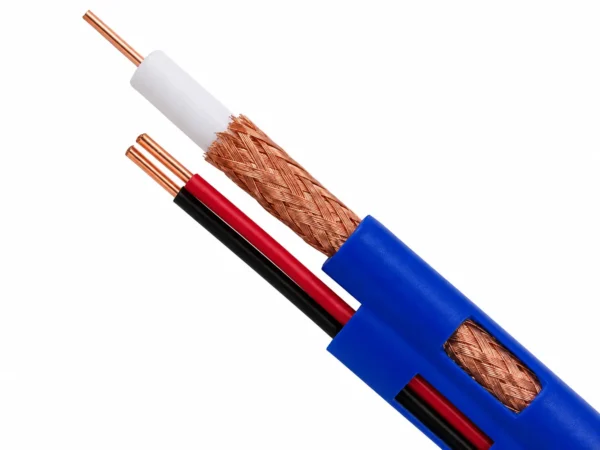

ساختار کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20)

هر کابل کواکسیال ترکیبی از دو بخش اصلی بخش کواکسیال برای انتقال تصویر و بخش دو رشته سیم برای انتقال برق، تشکیل شده است. این دو بخش در کنار هم قرار گرفته‌اند و با یک روکش مشترک پوشیده شده‌اند. این طراحی باعث می‌شود که در هنگام نصب، فقط یک کابل کشیده شود و نیاز به کشیدن دو سیم جداگانه (تصویر و برق) از بین برود. این موضوع هم زمان نصب را کوتاه می‌کند و هم احتمال اشتباه را کاهش می‌دهد. در ادامه به بررسی دقیق هر بخش از این نوع کابل کواکسیال می‌پردازیم.

بخش کواکسیال RG59:

این بخش وظیفه انتقال سیگنال ویدئویی از دوربین به دستگاه را بر عهده دارد. کیفیت این بخش مستقیماً روی کیفیت نهایی تأثیر می‌گذارد. اگر این بخش ضعیف باشد، حتی با بهترین دوربین، تصویر نویز دار، تار یا قطع خواهد شد. ساختار داخلی این بخش شامل چند لایه است که هر کدام نقش خاصی دارند. این لایه‌ها عبارتند از:

مغزی 0.7mm از مس خالص:

مغزی مرکزی کابل، همان هادی اصلی است که سیگنال از طریق آن منتقل می‌شود. در این کابل، هادی از مس خالص ساخته شده و قطر آن 0.7 میلی‌متر است. این اندازه استاندارد برای کابل‌های RG59، تعادل خوبی بین مقاومت الکتریکی و انعطاف‌پذیری ایجاد می‌کند.

استفاده از مس خالص در این کابل نسبت به کابل‌های  CCA (مغزی آلومینیوم با روکش مس) یکی از مهم‌ترین عوامل کیفیت این کابل است. مس خالص مقاومت کمتری دارد و بنابراین افت سیگنال در طول کابل کمتر خواهد بود. در مقابل، کابل‌هایی که از CCA استفاده می‌کنند، ارزان‌تر هستند اما در عملکرد بلند مدت مشکل دارند و ممکن است بعد از چند ماه باعث نویز، قطع تصویر یا کاهش کیفیت شوند. همچنین در برابر خمش و کشش ضعیف‌تر عمل می‌کنند و زودتر می‌شکنند.

عایق دی‌الکتریک از فوم پلی‌اتیلن:

این لایه اطراف مغزی مرکزی قرار دارد و وظیفه اصلی آن ایجاد فاصله بین هادی مرکزی و شیلد است. جنس عایق دی‌الکتریک در این کابل از فوم پلی‌اتیلن (FPE) است که ماده‌ای سبک با دی‌الکتریک پایین است. همچنین این لایه به کاهش وزن کابل کمک می‌کند و انعطاف‌پذیری آن را افزایش می‌دهد. در کابل‌های ارزان‌ قیمت، گاهی از پلی‌اتیلن جامد استفاده می‌شود که سنگین‌تر است و عملکرد بدی دارد.

سپر محافظتی سه‌لایه (Double Foil + Braid):

سپر یا شیلد، بخشی است که از کابل در برابر نویزهای الکترومغناطیسی و رادیویی محافظت می‌کند. این نویزها معمولاً از خطوط برق، موتورها یا دستگاه‌های الکترونیکی تولید می‌شوند و اگر کابل محافظ مناسب نداشته باشد، وارد سیگنال تصویر می‌شوند و باعث نویز یا تاری تصویر می‌شوند.

در این کابل، از یک سیستم سه‌لایه برای محافظت استفاده شده است:

1. دو لایه فویل آلومینیوم: این دو لایه فویل باعث می‌شوند که نویزهای با فرکانس بالا (مثل سیگنال‌های رادیویی) فیلتر شوند.
2. شبکه مسی 96 رشته: این لایه از 96 رشته نازک مسی تشکیل شده است که نویزهای با فرکانس پایین (مثل نویز خطوط برق) را مهار می‌کند.

این ترکیب باعث می‌شود که کابل تقریباً 95 تا 98 درصد از نویزها را فیلتر کند. این عدد بسیار بالاتر از کابل‌هایی است که فقط یک لایه فویل دارند. برای درک بهتر، جدول زیر مقایسه بین انواع شیلد را نشان می‌دهد:

همانطور که می‌بینید، ترکیب دو فویل و شبکه 96 رشته بهترین عملکرد را دارد.

بخش انتقال نیرو (برق 2×20 AWG):

در کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20)، دو رشته برق به همراه کابل کواکسیال در یک روکش قرار گرفته‌اند و یک کابل ترکیبی تشکیل می‌دهند. از این دو رشته سیم برای انتقال جریان الکتریکی به دوربین استفاده می‌شود.

عدد 20 در AWG 20 در کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20) نشان‌دهنده قطر سیم است. هرچه عدد کوچک‌تر باشد، سیم ضخیم‌تر است. AWG 20 یک سایز مناسب برای تغذیه دوربین‌های معمولی تا متراژ 80 متر است. سیم‌های نازک‌تر مثل AWG 22 یا 24 برای متراژهای طولانی مناسب نیستند چون افت ولتاژ زیادی دارند. از طرف دیگر، سیم‌های ضخیم‌تر مثل AWG 18 یا 16 اگرچه افت کمتری دارند، اما انعطاف‌پذیری کمتری دارند و کار با آنها سخت‌تر است.

همانطور که در بخش تصویر، استفاده از مس خالص مهم است، در بخش برق نیز همین موضوع صدق می‌کند. بسیاری از کابل‌های ارزان‌ قیمت در بازار، از سیم‌های CCA یا آلومینیومی در بخش برق استفاده می‌کنند تا هزینه را کاهش دهند. استفاده از مس خالص در بخش برق باعث می‌شود که جریان به راحتی منتقل شود و دوربین بدون مشکل کار کند.

روکش نهایی:

اجزای درونی کابل با یک روکش پلاستیکی محکم پوشانده شده‌اند که معمولاً از جنس PVC است. این روکش وظیفه محافظت از تمام لایه‌های داخلی را در برابر اشعه UV، رطوبت، حرارت و مواد شیمیایی مقاوم بر عهده دارد.

نکته: اگر کابل در فضای باز نصب می‌شود، حتماً از لوله فلکسی یا داکت استفاده کنید تا از کابل در برابر عوامل محیطی و آسیب‌های فیزیکی محافظت شود.ساختار کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20)

مزایای استفاده از کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20)

حال که ساختار فنی کابل را دیدیم، باید بفهمیم چرا کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20) نسبت به سایر گزینه‌ها بهتر است. در این بخش به چهار مزایای اصلی این کابل می‌پردازیم.

• انتقال پایدار تصویر

یکی از دلایل اصلی استفاده از این کابل، کیفیت بالای تصویر است. با ترکیب مغزی 0.7 میلی‌متری تمام مس و شیلد 96 رشته، این کابل تقریباً تمام نویزها را فیلتر می‌کند و تصویری شفاف و پایدار ارائه می‌دهد. این موضوع به ویژه برای دوربین‌های AHD و HDCVI که سیگنال آنالوگ با کیفیت بالا ارسال می‌کنند، بسیار مهم است.  همچنین این کابل دوربین مداربسته برای سیستم‌های آنالوگ قدیمی نیز مناسب است و می‌تواند کیفیت تصویر را بهبود بخشد.

• نصب سریع، آسان و مقرون‌به‌صرفه

یکی از بزرگ‌ترین مزایای کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20)، ترکیب بودن بخش تصویر و برق است. در گذشته، نصاب‌ها مجبور بودند دو کابل کواکسیال و سیم برق را جداگانه کنار هم بکشند. اما با کابل ترکیبی، فقط یک کابل کشیده می‌شود و همه چیز در یک خط انجام می‌شود. این ویژگی زمان نصب را تا 40 درصد کاهش می‌دهد و هزینه نیروی انسانی را کم می‌کند.

• پایداری و قابلیت اطمینان بلند مدت

این کابل با استفاده از مواد مرغوب و ساختار مقاوم، عمر طولانی دارد و در شرایط عادی می‌تواند سالها بدون مشکل کار کند. مقاومت در برابر رطوبت، یخبندان و UV باعث می‌شود که در فضای باز نیز به خوبی عمل کند. همچنین از پوسیدگی و اکسیداسیون در برابر هوا محافظت می‌شود.

کاربردهای کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20)

این کابل به دلیل ساختار ترکیبی خود، در پروژه‌هایی کاربرد دارد که دوربین و تجهیزات نظارت تصویری از طریق کابل کواکسیال به دستگاه ضبط متصل می‌شوند.

1. سیستم‌های نظارت تصویری آنالوگ و HD: این کابل برای تمام دوربین‌های آنالوگ HD شامل AHD، TVI و HDCVI مناسب است. این دوربین‌ها سیگنال ویدئویی آنالوگ با کیفیت بالا ارسال می‌کنند و نیاز به کابل با امپدانس 75 اهم دارند که دقیقاً همان چیزی است که این نوع کابل دوربین مداربسته فراهم می‌کند.
2. ساختمان‌ها و مجتمع‌ها: استفاده از کابل ترکیبی در ساختمان‌ها، مجتمع‌های مسکونی و ویلاها می‌تواند مسیر کابل‌کشی را منظم‌تر کرده و نیاز به اجرای دو کابل مجزا برای هر دوربین را کاهش دهد.
3. محیط‌های صنعتی با نویز الکتریکی: در کارخانه‌ها، تابلوهای برق یا محیط‌های دارای دستگاه‌های صنعتی، نویز الکتریکی بالا است. کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20) با وجود شیلد 96 رشته و دبل فویل در چنین محیط‌هایی عملکرد عالی دارد.
4. فروشگاه‌ها و واحدهای تجاری: برای فروشگاه‌ها، دفاتر و مراکز تجاری که نیاز به نظارت بر ورودی، صندوق، انبار و سایر نقاط دارند، کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20) می‌تواند گزینه مناسبی باشد.
5. پروژه‌های تجاری و اداری: در ساختمان‌های اداری، مراکز تجاری، مدارس و سایر محیط‌هایی که سیستم نظارت تصویری آنالوگ یا HD دارند، کابل ترکیبی RG59 می‌تواند با انتقال همزمان تصویر و برق، اجرای پروژه را ساده‌تر کند.


نکته: قبل از نصب، حتماً نقشه کابل‌کشی را رسم کنید تا از تقاطع با خطوط برق جلوگیری شود.

کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20) در دوربین مداربسته

مقایسه کابل کواکسیال ترکیبی دبل فویل RG59 با RG59 معمولی

قیمت کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20)

قیمت کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20) به عوامل مختلفی مانند جنس مغزی، ساختار شیلد، تعداد و سایز رشته‌های برق، جنس روکش، متراژ حلقه و کیفیت مواد اولیه بستگی دارد.

هنگام خرید، تنها قیمت را ملاک قرار ندهید. کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20)، به دلیل وجود مغزی مس کاتدی، دبل فویل، بافت 96 رشته‌ای و دو رشته برق AWG 20 از قیمت بالاتری نسبت به کابل‌های Rg59 معمولی برخوردارند. با این حال، در کابل RG59 معمولی برای تأمین برق دوربین به یک کابل برق جداگانه نیاز است که هزینه خرید کابل، اجرای مسیر مجزا و زمان نصب را افزایش می‌دهد. بنابراین، در بسیاری از پروژه‌ها استفاده از کابل ترکیبی می‌تواند با کاهش تعداد مسیرهای کابل‌کشی و ساده‌تر کردن نصب، هزینه کلی اجرای پروژه را کاهش دهد.

برای اطلاع از قیمت روز کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20) می‌توانید مشخصات و متراژ مورد نیاز را بررسی کرده و سپس از قیمت محصول استعلام بگیرید.

خرید کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20)

هنگام خرید کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20)، توجه به مشخصات فنی اهمیت بیشتری از قیمت آن دارد. پیش از خرید، مشخص کنید که کابل برای چه نوع دوربین‌هایی استفاده خواهد شد و طول مسیر کابل‌کشی چقدر است.

همچنین اگر کابل قرار است در محیط بیرونی نصب شود، باید مشخصات روکش و شرایط مجاز استفاده از آن بررسی شود. PVC بودن روکش به معنای مقاومت قطعی در برابر تابش مستقیم و طولانی‌مدت UV نیست؛ بنابراین برای نصب خارجی، استفاده از مسیر محافظ یا تجهیزات حفاظتی مناسب، باعث افزایش دوام کابل می‌شود.

هنگام خرید کابل، تنها مشخصات فنی محصول مهم نیست و اعتبار فروشنده یا تأمین‌کننده نیز نقش مهمی دارد. مجموعه کابل آن با تجربه در زمینه تولید و عرضه انواع کابل‌های کواکسیال، کابل مخابراتی، کابل برق و تجهیزات جانبی، تلاش می‌کند محصولات موردنیاز پروژه‌های مختلف را با مشخصات فنی شفاف در اختیار مشتریان قرار دهد. از مزایای خرید می‌توان به تنوع محصولات، امکان دریافت مشاوره پیش از خرید، تأمین کابل برای پروژه‌های مختلف و ارائه محصولات با قیمت رقابتی اشاره کرد.

راهنمای نصب کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20)

نصب صحیح کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20) بسیار مهم است. در این بخش به سه موضوع اصلی می‌پردازیم: انتخاب کانکتور، نحوه کابل‌کشی و محاسبه منبع تغذیه.

انتخاب کانکتور BNC:

برای اتصال کابل به دوربین و DVR، از فیش BNC استفاده می‌شود. این فیش‌ها به دو نوع پرسی و اسکرو تقسیم می‌شوند.

1. فیش پرسی (Crimping): با دستگاه خاصی روی کابل فشرده می‌شود و اتصال محکمی ایجاد می‌کند.
2. فیش اسکرو (Screw Type): با پیچ روی کابل بسته می‌شود و نیاز به دستگاه ندارد.

نحوه کابل‌کشی:

• کابل را بیش از حد خم نکنید. حداقل شعاع خمش باید 7 سانتی‌متر باشد.
• از کشیدن بیش از حد کابل خودداری کنید.
• کابل را تحت فشار شدید یا وزن تجهیزات قرار ندهید.
• کابل را از خطوط برق حداقل 30 سانتی‌متر فاصله دهید.
• اگر کابل با خط برق تقاطع داشت، زاویه آن باید 90 درجه باشد.
• از بست‌های کابل برای ثابت کردن کابل استفاده کنید.

نکته: قبل از پوشاندن دیوار، حتماً تست کنید که تصویر و برق به درستی رسیده باشد.

محاسبه منبع تغذیه:

مجموع جریان مصرفی دوربین‌ها را جمع کنید. مثلاً اگر 4 دوربین دارید که هر کدام 500mA مصرف می‌کنند، جریان کل 2A است. بنابراین یک منبع تغذیه 12V-3A کافی است. همیشه سعی کنید 20 درصد اضافه‌تر انتخاب کنید تا منبع تحت فشار نباشد.

نصب کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20)

نتیجه‌گیری

کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20) یک محصول حرفه‌ای است که برای اکثر پروژه‌های نظارتی مناسب است. این کابل با کیفیت بالا، نصب آسان و قیمت مناسب، گزینه‌ای ایده‌آل برای نصابان، شرکت‌های امنیتی و مصرف‌کنندگان است.

در مقایسه با کابل RG59 معمولی، مهم‌ترین مزیت این مدل وجود دو رشته سیم برق داخلی است که نیاز به اجرای مسیر جداگانه برای تغذیه دوربین را کاهش می‌دهد. از طرف دیگر، شیلد چند لایه آن می‌تواند در برابر تداخلات محیطی عملکرد مناسبی داشته باشد. با این حال، انتخاب کابل باید بر اساس شرایط واقعی پروژه انجام شود. برای پروژه‌های حرفه‌ای، بهتر است پیش از خرید، مشخصات کابل با نیازهای سیستم نظارت تصویری مطابقت داده شود.

سوالات متداول

1.دبل فویل در کابل RG59 چه مزیتی دارد؟

دبل فویل به همراه شیلد بافتی، ساختار محافظ چند لایه‌ای ایجاد می‌کند و می‌تواند مقاومت کابل در برابر تداخلات الکترومغناطیسی را افزایش دهد.

2. آیا کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20) برای دوربین IP مناسب است؟

خیر. این محصول یک کابل کواکسیال ترکیبی برای سیستم‌های نظارت تصویری مبتنی بر کواکسیال است. دوربین‌های IP معمولاً برای انتقال داده از کابل شبکه استفاده می‌کنند.

3. شیلد 96 رشته در کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20) به چه معناست؟

این عبارت به تعداد سیم‌های نازکی اشاره دارد که لایه محافظ بافته‌شده کابل را تشکیل می‌دهند. عدد 96 نشان‌دهنده تراکم بالای این بافت است. هرچه تعداد رشته‌ها بیشتر باشد، پوشش فیزیکی شیلد بر روی لایه زیرین کامل‌تر خواهد بود. یک شیلد 96 رشته می‌تواند پوششی حدود 95% ایجاد کند.

4. آیا awg 20 برای تغذیه دوربین مناسب است؟

awg 20 در بسیاری از پروژه‌های دوربین مداربسته قابل استفاده است، اما مناسب بودن آن به طول مسیر و جریان مصرفی دوربین بستگی دارد. هرچه مسیر طولانی‌تر یا مصرف دوربین بیشتر باشد، بررسی افت ولتاژ اهمیت بیشتری پیدا می‌کند.

5. آیا این کابل برای نصب در فضای باز مناسب است؟

استفاده در فضای باز باید بر اساس مشخصات واقعی روکش و شرایط محیطی انجام شود. PVC بودن روکش به‌تنهایی به معنی مقاومت قطعی در برابر UV نیست. اگر کابل در معرض مستقیم نور خورشید، رطوبت یا شرایط جوی قرار می‌گیرد، بهتر است از مسیر یا تجهیزات محافظ مناسب استفاده شود.

برای سفارش یا اطلاع از قیمت کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*20)، می‌توانید با کارشناسان مجموعه کابل آن تماس بگیرید.
