کابل کواکسیال Rg223 CU/CC

معرفی کابل کواکسیال Rg223 CU/CC و بررسی مشخصات، کاربرد و قیمت

کابل کواکسیال Rg223 CU/CC یکی از انواع کابل‌های کواکسیال با عملکرد بالا است که برای انتقال سیگنال‌های فرکانس بالا با کمترین افت طراحی شده است. این کابل با مغزی مسی خالص و دو لایه شیلد بافته‌شده به‌ طور ویژه برای سیستم‌هایی طراحی شده که کیفیت سیگنال، کنترل نویز و پایداری ارتباط اهمیت زیادی دارد.

کابل RG223 CU/CC در مقایسه با کابل‌های کواکسیال ساده، ساختار شیلد قوی‌تری دارد. این ویژگی برای استفاده در محیط‌هایی اهمیت دارد که تجهیزات الکتریکی، مخابراتی و رادیویی در کنار مسیر کابل قرار گرفته‌اند. وجود شیلد مناسب می‌تواند اثر نویزهای الکترومغناطیسی را کاهش دهد و به حفظ کیفیت سیگنال کمک کند.

کابل RG223 معمولاً در تجهیزات رادیویی، مخابراتی، فرستنده‌ها، گیرنده‌های ماهواره‌ای و سیستم‌های آزمایشگاهی مورد استفاده قرار می‌گیرد. البته انتخاب آن باید بر اساس مشخصات سیستم انجام شود. عواملی مانند فرکانس کاری، طول مسیر، افت سیگنال و نوع کانکتور در انتخاب کابل مناسب نقش دارند.

کابل کواکسیال Rg223 CU/CC چیست؟

یکی از پرکاربردترین کابل‌های کواکسیال RG223، کابل کواکسیال Rg223 CU/CC است. این کابل معمولاً در مسیرهایی استفاده می‌شود که کیفیت انتقال سیگنال و کاهش اثر نویز اهمیت دارد.

بخش CU در نام این کابل اشاره به هادی مسی دارد و بخش CC به ساختار هادی یا شیلد دارای روکش مس اشاره دارد. کابل کواکسیال Rg223 CU/CC نسبت به کابل‌های کواکسیال ساده محافظت بیشتری در برابر تداخلات الکترومغناطیسی ایجاد می‌کند، به همین دلیل در تجهیزات مخابراتی، رادیویی و آزمایشگاهی کاربرد فراوانی دارد.

هنگام خرید، بهتر است مشخصات دقیق هادی و شیلد را از فروشنده دریافت کنید. این موضوع اهمیت زیادی دارد زیرا ساختار واقعی کابل می‌تواند بر افت سیگنال و عملکرد آن اثر بگذارد.

کابل کواکسیال Rg223 CU/CC

جدول مشخصات فنی کابل کواکسیال Rg223 CU/CC

ساختار کابل کواکسیال Rg223 CU/CC

ساختار کابل کواکسیال RG223 CU/CC از چند لایه تشکیل می‌شود که هر لایه وظیفه مشخصی در انتقال و محافظت از سیگنال دارد. از مرکز کابل به سمت بیرون، ساختار آن به این صورت است:

1. هادی مرکزی:
   در مرکز کابل، هادی مسی قرار دارد. این بخش وظیفه انتقال سیگنال را بر عهده دارد. استفاده از مس باعث رسانایی مناسب و کاهش تلفات انتقال می‌شود.
2. عایق دی‌الکتریک:
   اطراف هادی مرکزی با یک عایق پوشانده می‌شود. این لایه، هادی را از شیلد جدا می‌کند و به حفظ ساختار الکتریکی و امپدانس 50 اهم کابل کمک می‌کند.
3. لایه فویل:
   پس از عایق، یک لایه فویل آلومینیومی قرار می‌گیرد. این لایه نقش مهمی در کاهش نفوذ تداخلات الکترومغناطیسی و فرکانس رادیویی دارد.
4. شید بافته‌شده:
   روی فویل، شیلد بافته‌شده قرار می‌گیرد. در کابل کواکسیال RG223 CU/CC ساختار شیلد چند لایه از ویژگی‌های مهم آن است که به کاهش نویز و تداخل خارجی کمک می‌کند.
5. روکش خارجی:
   در نهایت تمام لایه‌های داخلی درون روکش PVC قرار می‌گیرند. این روکش از کابل در برابر سایش، ضربه‌های معمول و عوامل محیطی محافظت می‌کند.

ویژگی‌های برجسته کابل کواکسیال Rg223 CU/CC

✔ کاهش اثر نویز و تداخل:
یکی از مزایای مهم کابل کواکسیال RG223 CU/CC محافظت مناسب در برابر نویزهای محیطی است. شیلد چند لایه اثر تداخلات الکترومغناطیسی را کاهش می‌دهد. این ویژگی در محیط‌هایی که تجهیزات الکتریکی و مخابراتی زیادی وجود دارد اهمیت بیشتری پیدا می‌کند.

✔ عملکرد مناسب در انتقال سیگنال RF:
این کابل برای انتقال سیگنال‌های رادیویی و فرکانس بالا گزینه مناسبی است. ساختار کواکسیال این مدل باعث می‌شود مسیر انتقال سیگنال کنترل‌شده باشد.

✔ محافظت مناسب در برابر تداخل:
استفاده از شیلد چند لایه و فویل، سطح محافظت کابل را افزایش می‌دهد. این ویژگی برای تجهیزات حساس اهمیت زیادی دارد. هر چه محیط نصب نویز بیشتری داشته باشد، کیفیت و تراکم شیلد اهمیت بیشتری پیدا می‌کند.

✔ دوام مناسب:
روکش PVC از ساختار داخلی کابل محافظت می‌کند. این روکش در برابر سایش و آسیب‌های معمول هنگام کابل‌کشی مقاومت مناسبی دارد. با این حال برای نصب در فضای بیرونی، باید مقاومت روکش در برابر UV بررسی شود.

✔ مناسب برای تجهیزات حساس و سیستم‌های حرفه‌ای:
در تجهیزات مخابراتی و آزمایشگاهی کیفیت مسیر انتقال اهمیت زیادی دارد. کابل کواکسیال Rg223 CU/CC می‌تواند برای چنین کاربردهایی انتخاب مناسبی باشد؛ البته انتخاب نهایی باید بر اساس فرکانس، طول مسیر و مشخصات سیستم انجام شود.

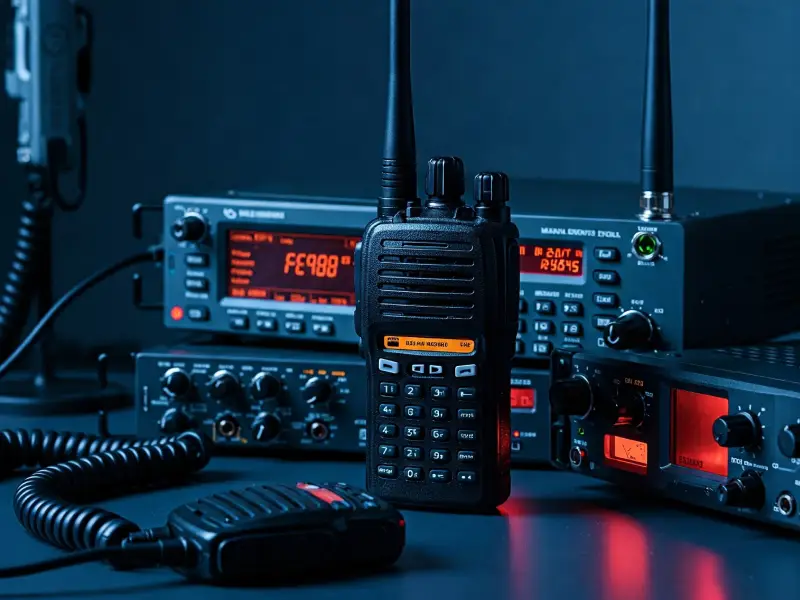

کاربردهای کابل کواکسیال Rg223 CU/CC

📌 سیستم‌های رادیویی: کابل کواکسیال Rg223 CU/CC در بسیاری از تجهیزات رادیویی برای انتقال سیگنال بین بخش‌های مختلف استفاده می‌شود. این کاربرد می‌تواند شامل اتصال تجهیزات فرستنده، گیرنده و آنتن باشد.

📌 سیستم‌های مخابراتی: کیفیت انتقال سیگنال در تجهیزات مخابراتی اهمیت زیادی دارد. ساختار کابل کواکسیال Rg223 CU/CC برای این تجهیزات و مسیرهای حساس مناسب می‌باشد.

📌 تجهیزات آزمایشگاهی و پزشکی: تجهیزات آزمایشگاهی به کابل‌هایی با عملکرد پایدار نیاز دارند. کابل کواکسیال RG223 می‌تواند برای اتصال تجهیزات اندازه‌گیری و انتقال سیگنال‌های فرکانس بالا استفاده شود.

📌 تجهیزات الکترونیکی: در برخی از تجهیزات الکترونیکی و صنعتی از کابل‌های کواکسیال 50 اهم برای اتصال تجهیزات اندازه‌گیری و انتقال سیگنال‌های فرکانس بالا استفاده شود.

📌 انتقال سیگنال‌های RF و فرکانس‌های بالا در پروژه‌های حساس: یکی از اصلی‌ترین کاربردهای این کابل، انتقال سیگنال‌های RF است. این کاربرد در سیستم‌های ارتباطی، تجهیزات بی‌سیم و برخی تجهیزات اندازه‌گیری دیده می‌شود.

کابل RG223 بهتر است یا RG213؟

پاسخ این سؤال به نوع پروژه بستگی دارد. اگر فضای نصب محدود باشد و کابلی با شیلد مناسب نیاز داشته باشید، RG223 انتخاب منطقی‌تری است. اگر مسیر انتقال طولانی‌تر باشد و کاهش افت سیگنال اهمیت بیشتری داشته باشد، کابل RG213 می‌تواند گزینه مناسب‌تری باشد.

بنابراین هنگام خرید، فقط به نام RG223 یا RG213 توجه نکنید. فرکانس کاری، طول مسیر، میزان افت مجاز، نوع اتصال و محیط نصب معیارهای اصلی انتخاب هستند.

نصب کابل کواکسیال Rg223 CU/CC

نصب صحیح کابل به اندازه انتخاب کابل مناسب اهمیت دارد. حتی یک کابل باکیفیت نیز در صورت نصب نامناسب می‌تواند دچار افت عملکرد شود.

• از خم کردن شدید کابل خودداری کنید.
• کابل را تحت کشش قرار ندهید.
• از اتصالات مناسب استفاده کنید.
• مسیر کابل را از منابع برق فشار قوی دور کنید.
• اتصالات را به‌درستی آب‌بندی کنید.

قیمت کابل کواکسیال Rg223 CU/CC

قیمت کابل کواکسیال RG223 CU/CC ثابت نیست و به چند عامل مهم بستگی دارد. به همین دلیل نمی‌توان یک قیمت ثابت برای تمام مدل‌های RG223 اعلام کرد. همچنین تفاوت بین کابل‌های دارای هادی مسی و مدل‌هایی با هادی یا شیلد متفاوت می‌تواند روی قیمت نهایی اثر بگذارد.

عوامل موثر بر قیمت کابل کواکسیال Rg223 CU/CC:

• جنس هادی
• ساختار شیلد
• قطر کابل
• کیفیت روکش
• متراژ سفارش
• نوسانات قیمت مواد اولیه و شرایط بازار
• برند تولیدکننده

برای خرید کابل، بهتر است علاوه بر قیمت، مشخصات فنی کابل را بررسی کنید. یک کابل ارزان‌تر همیشه به معنای انتخاب اقتصادی‌تر نیست. کیفیت هادی و شیلد می‌تواند روی عملکرد بلند مدت سیستم تأثیر مستقیم داشته باشد.

خرید کابل کواکسیال Rg223 CU/CC

خرید کابل کواکسیال Rg223 CU/CC زمانی نتیجه مناسبی دارد که کابل بر اساس نوع کاربرد، فرکانس کاری و طول مسیر انتخاب شود. این کابل برای انتقال سیگنال‌های RF و استفاده در تجهیزات رادیویی، مخابراتی و الکترونیکی طراحی شده است. بنابراین قبل از خرید باید مشخص شود که کابل قرار است در چه سیستمی استفاده شود.

یکی از مهم‌ترین موارد هنگام خرید، امپدانس 50 اهم کابل است. کابل کواکسیال Rg223 CU/CC برای سیستم‌هایی استفاده می‌شود که تجهیزات آنها با امپدانس 50 اهم کار می‌کنند. استفاده از کابل 50 اهم در یک سیستم نامتناسب باعث ایجاد عدم تطابق امپدانس و افزایش بازتاب سیگنال می‌شود، بنابراین قبل از خرید کابل باید مشخصات تجهیزات بررسی شود.

موضوع مهم بعدی در خرید کابل، توجه به جنس هادی و کیفیت شیلد است. هادی مسی رسانایی خوبی دارد و شیلد چند لایه بافته‌شده به کاهش تأثیر نویز و تداخل‌های الکترومغناطیسی کمک می‌کند. اگر کابل در محیطی نصب می‌شود که تجهیزات صنعتی، تابلوهای برق یا تجهیزات مخابراتی زیادی وجود دارد، کیفیت شیلد اهمیت بیشتری پیدا می‌کند.

در نهایت، هنگام خرید کابل کواکسیال RG223 CU/CC صرفاً قیمت را معیار اصلی انتخاب قرار ندهید. کیفیت هادی، شیلد، عایق، روکش و تطابق کابل با تجهیزات، تأثیر بیشتری بر عملکرد نهایی سیستم دارد. انتخاب صحیح کابل می‌تواند از افت سیگنال، مشکلات ناشی از نویز و هزینه‌های تعویض یا تعمیر در آینده جلوگیری کند.

خرید کابل کواکسیال Rg223 CU/CC

چرا کابل کواکسیال Rg223 CU/CC را از کابل آن تهیه کنیم؟

مجموعه کابل آن با ارائه انواع کابل‌های کواکسیال، شبکه، مخابراتی، سیم و کابل برق و تجهیزات مرتبط، امکان انتخاب محصولات متناسب با پروژه‌های مختلف را فراهم کرده است.

از مهم‌ترین مزایای خرید از کابل آن می‌توان به موارد زیر اشاره کرد:

• ارائه محصولات متنوع برای پروژه‌های مختلف
• امکان دریافت مشاوره پیش از خرید
• تأمین کابل در متراژ مورد نیاز پروژه
• ارائه قیمت رقابتی
• امکان خرید عمده و جزئی
• پشتیبانی برای انتخاب کابل مناسب
• تمرکز بر کیفیت و مشخصات فنی محصول

جمع‌بندی

کابل کواکسیال RG223 CU/CC یک کابل 50 اهم برای انتقال سیگنال‌های RF و کاربردهای مخابراتی، رادیویی و الکترونیکی است. ساختار کواکسیال، شیلد چند لایه و روکش مقاوم، این کابل را برای پروژه‌هایی که کنترل نویز و پایداری سیگنال اهمیت دارد، مناسب می‌کند.

در نهایت، انتخاب نهایی کابل باید بر اساس فرکانس کاری، طول مسیر، میزان نویز محیط، نوع اتصال و مشخصات تجهیزات انجام شود. در پروژه‌های حساس، توجه به دیتاشیت واقعی محصول اهمیت بیشتری از نام RG223 دارد.

سوالات متداول:

1. کابل کواکسیال RG223 CU/CCبرای چه کاربردهایی مناسب است؟
✅ این کابل کواکسیال برای انتقال سیگنال‌های RF، فرکانس‌های بالا، سیستم‌های مخابراتی و تجهیزات آزمایشگاهی گزینه‌ای ایده‌آل است.

2. آیا کابل کواکسیال RG223 CU/CC برای فضای باز مناسب است؟
✅ بله، کابل RG223 با روکش PVC مقاوم در برابر رطوبت و شرایط محیطی سخت طراحی شده و در فضاهای باز نیز عملکرد خوبی دارد.

3. کابل کواکسیال RG223 CU/CC در مقایسه با کابل RG58 چه تفاوتی دارد؟
✅ کابل RG223 دارای مغزی ضخیم‌تر و ساختار شیلد قوی‌تری نسبت به کابل RG58 است که آن را برای انتقال سیگنال‌های حساس و جلوگیری از نویز بسیار مناسب‌تر می‌کند. انتخاب بین این دو باید بر اساس مشخصات واقعی پروژه انجام شود.

4. آیا این کابل برای دوربین مداربسته مناسب است؟
✅ RG223 یک کابل 50 اهم است و انتخاب اصلی برای سیستم‌های کواکسیال 75 اهم دوربین مداربسته محسوب نمی‌شود. برای بسیاری از سیستم‌های دوربین مداربسته، کابل‌های 75 اهم مانند RG59 انتخاب مناسب‌تری هستند.

5. قیمت کابل کواکسیال RG223 CU/CC چگونه محاسبه می‌شود؟
✅ قیمت به کیفیت ساخت، جنس هادی، شیلد، روکش، متراژ و شرایط بازار بستگی دارد. برای دریافت قیمت روز، بهتر است مشخصات دقیق محصول مورد نیاز خود را اعلام کنید.

برای اطلاع از قیمت روز کابل کواکسیال RG223 CU/CC و دریافت مشاوره رایگان، با ما تماس بگیرید یا از طریق وب‌سایت کابل آن سفارش خود را ثبت کنید.
