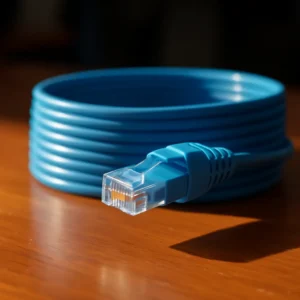

کابل شبکه cat5E
کابل شبکه Cat5E، که “E” در نام آن مخفف “Enhanced” یا “تقویتشده” است، یکی از پرکاربردترین و محبوبترین انواع کابلهای شبکه در جهان به شمار میرود. این کابل که استاندارد آن در سال 2001 جایگزین نسل قبلی خود، کابل Cat5 شد، به عنوان یک راهکار اقتصادی و کارآمد برای اکثر نیازهای شبکههای محلی (LAN) شناخته میشود. کابل Cat5E از چهار زوج سیم مسی بههمتابیده تشکیل شده است که برای انتقال دادهها با سرعت بالا طراحی شده است. استاندارد این کابل برای فرکانسهایی تا 100 مگاهرتز (MHz) تعریف شده است که آن را برای پشتیبانی از شبکههای 10BASE-T،100BASE-TX و حتی 1000BASE-T مناسب میسازد.
محبوبیت پایدار کابل Cat5E، علیرغم معرفی نسلهای جدیدتر مانند Cat6، به دلیل ترکیبی از عملکرد قابل اعتماد، هزینه مناسب و سازگاری گسترده با تجهیزات شبکه موجود است. در بسیاری از کاربردهای خانگی و اداری، جایی که نیاز به سرعتهای بالاتر از 1 گیگابیت بر ثانیه وجود ندارد، کابل Cat5E همچنان بهترین گزینه از نظر اقتصادی و کاربردی محسوب میشود.
مشخصات فنی و استانداردهای کابل Cat5E
درک مشخصات فنی دقیق کابل Cat5E برای انتخاب محصول مناسب و اطمینان از عملکرد مطلوب شبکه بسیار مهم است. در ادامه، جدولی با جزئیات فنی کلیدی یک کابل Cat5E استاندارد آورده شده است.
| مشخصه فنی | مقدار استاندارد | واحد | توضیحات |
|---|---|---|---|
| سرعت انتقال داده | 10/100/1000 (1 گیگابیت) | Mbps | پشتیبانی از استانداردهای 10BASE-T، 100BASE-TX و 1000BASE-T |
| پهنای باند | 100 | MHz | فرکانس کاری حداکثر تا 100 مگاهرتز |
| حداکثر طول کابل | 100 | متر | طول کل کانال شامل کابلهای اصلی و پچ کوردها |
| نوع هادی | مس خالص | – | استاندارد Cat5E الزام استفاده از مس خالص را دارد. از کابلهای CCA خودداری شود. |
| سایز هادی (AWG) | 24 یا 26 | AWG | معمولاً 24 AWG برای کابلهای اصلی و 26 یا 28 AWG برای پچ کوردها استفاده میشود. |
| قطر هادی | 0.51 | میلیمتر | معادل با 24 AWG |
| مقاومت حلقه DC | ≤ 0.188 | Ω/m | مقاومت الکتریکی کم برای کاهش اتلاف سیگنال |
| امپدانس مشخصه | 100 ± 15 | Ω | در بازه فرکانسی 1-100 مگاهرتز |
| امپدانس مشخصه 100MHz | 100 ± 5 | Ω | امپدانس در فرکانس کاری |
| تاخیر انتشار | 5.30 | ns/m | زمان لازم برای عبور سیگنال از یک واحد طول کابل |
| اختلاف تاخیر | < 0.20 | ns/m | اختلاف تاخیر بین زوجهای مختلف در یک کابل |
| ظرفیت خازنی | 52 | pF/m | در فرکانس 800 هرتز |
| حداکثر ولتاژ DC | 125 | V | برای کاربردهای PoE که معمولاً تا 57V استفاده میشود، کاملاً ایمن است. |
| دمای کارکرد | -55 تا +60 | °C | محدوده دمایی که کابل میتواند بهدرستی کار کند. |
| نوع روکش بیرونی | PVC یا LSZH | – | PVC رایجتر است، اما LSZH برای محیطهای بسته و ایمنی بالاتر توصیه میشود. |
| حداکثر بار کششی | 100 | N | حداکثر نیرویی که میتوان در حین نصب به کابل وارد کرد. |
انواع کابل شبکه Cat5E
1. کابل شبکه Cat5E UTP
کابل شبکه UTP رایجترین نوع کابل Cat5E است. این کابل فاقد هرگونه شیلدینگ اضافی است و فقط به طراحی تابیده سیمها برای کاهش تداخل متکی است. کابل UTP برای محیطهایی با تداخل الکترومغناطیسی کم مانند خانهها و دفاتر کوچک مناسب است. این کابل نازکتر، انعطافپذیرتر و ارزانتر از انواع شیلداردار است. برای اکثر کاربردهای خانگی و اداری، کابل UTP گزینهای کاملاً مناسب و اقتصادی است.
مزایای کابل شبکه Cat5E UTP:
- قیمت اقتصادیتر نسبت به کابلهای شیلددار
- انعطافپذیری و نصب آسانتر به دلیل ساختار سادهتر
- مناسب برای محیطهای کمنویز مانند خانه، دفتر و فضاهای اداری
2. کابل شبکه Cat5E FTP
کابل شبکه FTP دارای یک لایه فویل است که دور تمام جفتهای سیم را فرا گرفته است. این فویل از سیمها در برابر تداخل الکترومغناطیسی خارجی محافظت میکند. کابل FTP برای محیطهایی با تداخل متوسط مانند دفاتر یا کارخانههای کوچک مناسب است. این کابل ضخیمتر و گرانتر از کابل UTP است، اما عملکرد بهتری در محیطهای پرتداخل دارد. انتخاب بین UTP و FTP به میزان نویز محیط نصب بستگی دارد.
مزایای کابل شبکه Cat5E FTP:
- محافظت بیشتر در برابر نویز به کمک لایه فویل
- مناسب برای محیطهای دارای تداخل متوسط
- تعادل مناسب بین قیمت و محافظت نسبت به کابلهای شیلددار پیچیدهتر
3. کابل شبکه Cat5E SFTP
کابل شبکه SFTP داری ساختار حفاظتی بیشتری نسبت به مدلهای دیگر است. در این ساختار هر زوج سیم با یک لایه فویل محافظت میشود و یک شیلد بافتهشده نیز در اطراف مجموعه زوجها قرار میگیرد. این ساختار چندلایه میتواند میزان تأثیر تداخلات الکترومغناطیسی را کاهش دهد و برای محیطهایی که کابل شبکه در نزدیکی موتورهای الکتریکی، تابلوهای برق، کابلهای قدرت یا تجهیزات صنعتی قرار دارد، گزینه مناسبتری باشد.
مزایای کابل شبکه Cat5E SFTP:
- محافظت بیشتر در برابر تداخلات الکترومغناطیسی به کمک فویل و شیلد بافتهشده
- مناسب برای محیطهای صنعتی و پرنویز
- حفاظت بهتر از سیگنال در مسیرهای نزدیک به تجهیزات برقی و کابلهای قدرت
کابل SFTP معمولاً نسبت به UTP و FTP ضخیمتر و انعطافپذیری آن کمتر است. همچنین برای استفاده صحیح از شیلد، باید از تجهیزات سازگار و سربندی مناسب استفاده شود.
مشخصات و استانداردهای کابل شبکه Cat5E
درک مشخصات فنی دقیق کابل Cat5E برای انتخاب محصول مناسب و اطمینان از عملکرد مطلوب شبکه بسیار مهم است.
سرعت و پهنای باند استاندارد
کابل Cat5E برای عملکرد در فرکانسهای تا 100 مگاهرتز (MHz) طراحی شده است. این پهنای باند به او اجازه میدهد تا استانداردهای مختلف اترنت را پشتیبانی کند. این استانداردها شامل 10BASE-T (سرعت 10 مگابیت بر ثانیه)، 100BASE-TX (سرعت 100 مگابیت بر ثانیه یا Fast Ethernet) و مهمتر از همه، 1000BASE-T (سرعت 1 گیگابیت بر ثانیه یا Gigabit Ethernet) هستند.
این توانایی پشتیبانی از گیگابیتی اترنت، مهمترین دلیل محبوبیت Cat5E است، زیرا برای اکثر کاربردهای خانگی و اداری کافی است. همچنین برخی منابع اشاره میکنند که Cat5E میتواند در مسافتهای کوتاه (کمتر از 55 متر) حتی استانداردهای 2.5GBASE-T و 5GBASE-T را نیز تا حدی پشتیبانی کند، اما این خارج از استاندارد رسمی آن است.
نوع هادی (مسی یا CCA) و سایز AWG
استاندارد Cat5E الزام میکند که هادیهای داخلی کابل از مس خالص ساخته شوند. استفاده از مس خالص باعث کاهش مقاومت الکتریکی و اتلاف سیگنال میشود و عملکرد کابل را در فرکانسهای بالا تضمین میکند. متأسفانه در بازار کابلهایی با هادی CCA یا آلومینیوم روکش شده با مس نیز وجود دارد که کیفیت بسیار پایینتری دارند و برای کاربردهای حرفهای یا PoE توصیه نمیشوند.
سایز استاندارد هادی در کابل Cat5E، معادل 24 AWG است که ضخامت مناسبی برای انتقال سیگنالهای شبکه دارد. برای کابلهای پچ که نیاز به انعطافپذیری بیشتری دارند، ممکن است از سایز 26 یا 28 AWG استفاده شود.
نوع روکش (PVC، LSZH) و مشخصات مکانیکی
نوع روکش کابل Cat5E بسته به محیط استفاده متفاوت است. رایجترین نوع روکش، PVC است که برای کاربردهای عمومی و داخلی مناسب است. برای محیطهای بسته مانند تونلها و هواپیماها که در صورت آتشسوزی، ایمنی اهمیت زیادی دارد از روکش LSZH استفاده میشود. این نوع روکش در برابر آتش مقاوم است و در صورت سوختن، دود و گازهای سمی کمتری تولید میکند. مشخصات مکانیکی دیگر مانند حداکثر بار کششی (100 نیوتن) و دمای کارکرد (-55 تا +60 درجه سانتیگراد) نیز در استانداردها تعریف شدهاند تا اطمینان حاصل شود که کابل در شرایط مختلف نصب و محیطی به درستی عمل میکند.
استانداردهای سازگار (TIA/EIA-568-B.2، ISO/IEC 11801)
کابلهای Cat5E باید با استانداردهای بینالمللی خاصی سازگار باشند تا عملکرد بهینه را تضمین کنند. مهمترین این استانداردها، TIA/EIA-568-B.2 و ISO/IEC 11801 هستند. این استانداردها مشخصات فنی دقیقی را برای کابلهای شبکه تعریف میکنند که شامل سرعت، پهنای باند، تداخل و سایر پارامترهای مهم میشود. هنگام خرید کابل Cat5E، باید مطمئن شوید که محصول مورد نظر با این استانداردها سازگار است. خرید کابلی که دارای گواهینامه انطباق با این استانداردها باشد به شما اطمینان میدهد که کابل از کیفیت لازم برخوردار است و انتظارات عملکردی شما را برآورده خواهد کرد.

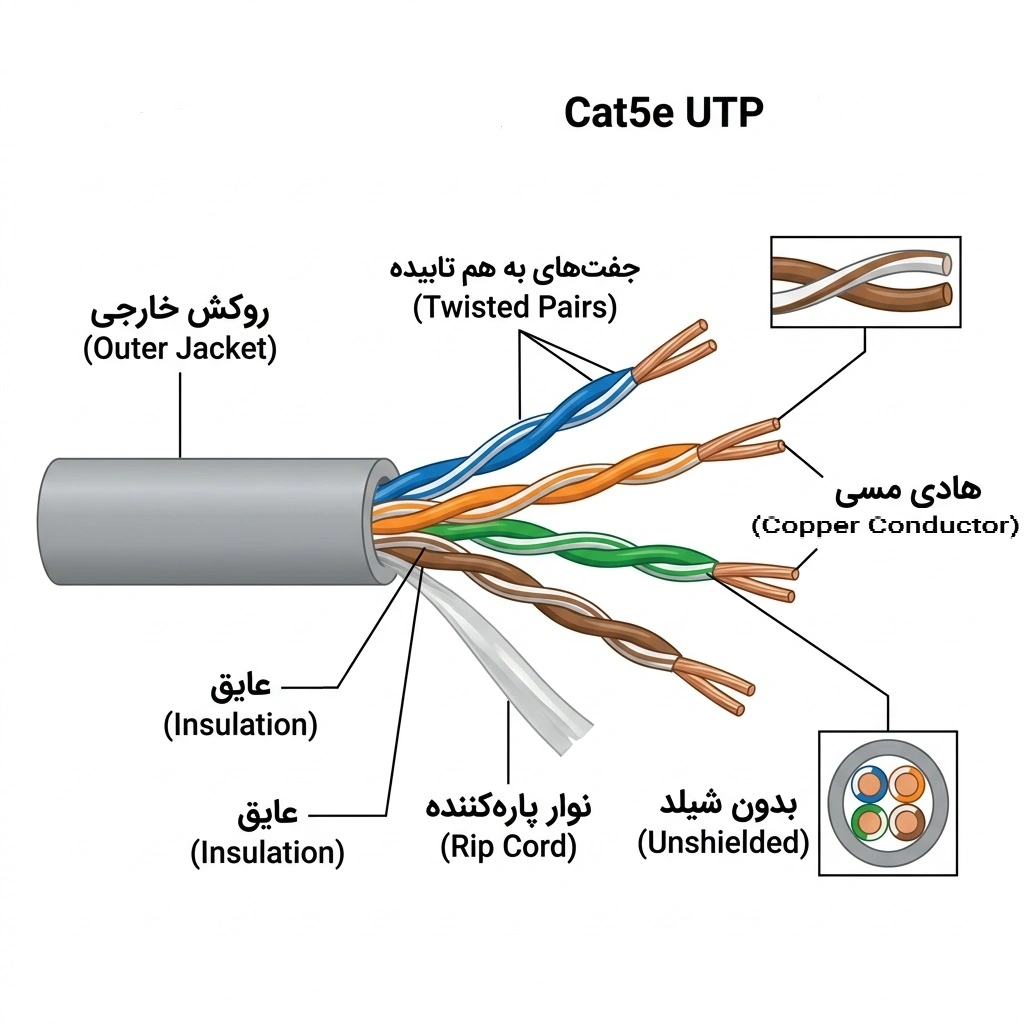

ساختار کابل شبکه Cat5E
مزایای اصلی استفاده از کابل Cat5E
- عملکرد قابل اعتماد برای شبکههای گیگابیتی:
یکی از مهمترین مزایای کابل شبکه Cat5E، توانایی آن در پشتیبانی از شبکههای گیگابیتی با سرعت انتقال داده 1000 مگابیت بر ثانیه (Mbps) یا 1 گیگابیت بر ثانیه (Gbps) است. این ویژگی باعث شده است که Cat5E به یک استاندارد پیشفرض برای بسیاری از شبکههای خانگی و اداری تبدیل شود، در حالی که نسل قبلی آن تنها تا سرعت 100 مگابیت بر ثانیه را پشتیبانی میکرد. بهبودهای اعمالشده در طراحی Cat5E، از جمله کاهش تداخل متقاطع و امکان انتقال داده با سرعت بالاتر را فراهم کرده است. این عملکرد قابل اعتماد برای اکثر کاربران خانگی که برای استریمینگ ویدیوهای با کیفیت بالا، بازیهای آنلاین یا انتقال فایلهای حجیم استفاده میکنند، کاملاً کافی است.
همچنین در محیطهای اداری کوچک و متوسط، جایی که تعداد ایستگاههای کاری و دستگاههای متصل به شبکه محدود است، کابل Cat5E میتواند بدون ایجاد گلوگاه عملکردی، نیازهای شبکه را به خوبی برآورده کند. بنابراین برای بسیاری از کاربران، سرعت 1 گیگابیت بر ثانیهای که توسط Cat5E ارائه میشود، تعادل ایدهآلی بین عملکرد و هزینه فراهم میکند.
- مقرون به صرفه بودن در مقایسه با دستههای بالاتر:
مزیت رقابتی اصلی کابل Cat5E در مقایسه با نسلهای جدیدتر مانند Cat6A یا Cat7، قیمت بسیار پایینتر آن است. در حالی که کابلهای Cat6A و Cat7 عملکرد بالاتری ارائه میدهند (مانند پهنای باند 250 مگاهرتز و 600 مگاهرتز به ترتیب)، این عملکرد اضافی برای بسیاری از کاربردهای رایج ضروری نیست و هزینهای اضافی به همراه دارد. برای یک پروژه سیمکشی ساختمان یا یک شبکه خانگی، استفاده از کابل Cat5E میتواند هزینههای کل را بهطور قابل توجهی کاهش دهد، بدون اینکه در عملکرد فعلی شبکه سازش ایجاد کند.
مقرونبهصرفه بودن این کابل باعث شده است که Cat5E همچنان یک انتخاب محبوب برای پروژههایی با بودجه محدود باقی بماند. علاوه بر این، هزینه تجهیزات جانبی مرتبط با Cat5E، مانند سوئیچها، روترها و پچ پنلها، نیز معمولاً کمتر از تجهیزات سازگار با Cat6A یا Cat7 است. بنابراین، برای کاربرانی که به دنبال راهحلی اقتصادی برای ایجاد یا ارتقاء یک شبکه گیگابیتی هستند، کابل Cat5E بهترین گزینه موجود در بازار است.
- سازگاری گسترده و نصب آسان:
کابل شبکه Cat5E با طیف وسیعی از تجهیزات شبکه سازگاری دارد. تقریباً تمام روترها، سوئیچها، کارتهای شبکه و سایر دستگاههایی که دارای پورت اترنت هستند، با کابل Cat5E سازگارند. این سازگاری گسترده باعث سهولت در نصب و راهاندازی شبکه میشود، زیرا کاربران میتوانند بدون نگرانی در مورد عدم تطابق تجهیزات، اقدام به خرید و نصب کنند. همچنین، انعطافپذیری کابل Cat5E نسبت به برخی کابلهای پیشرفتهتر مانند Cat6 (که دارای روکش ضخیمتری هستند) بیشتر است، که نصب آن را در فضاهای تنگ و پیچیده آسانتر میکند.
این ویژگی به ویژه در پروژههای بازسازی یا در ساختمانهایی که فضای کانالهای کابلکشی محدود است، بسیار مفید است. علاوه بر این، وجود استانداردهای جهانی برای سیمکندی، مانند T568A و T568B، که هر دو برای Cat5E قابل استفاده هستند، فرآیند نصب را استاندارد و ساده میکند. این عوامل در کنار یکدیگر کابل Cat5E را به یک گزینه کاربرپسند و بدون دردسر برای طیف گستردهای از کاربران تبدیل کردهاند.
کاربردهای رایج کابل شبکه Cat5E
📌 شبکههای خانگی
کابل Cat5E یکی از گزینههای رایج برای ایجاد ارتباط سیمی در شبکههای خانگی است. از این کابل میتوان برای اتصال مودم، روتر، سوئیچ، کامپیوتر، کنسول بازی، تلویزیون هوشمند و تجهیزات ذخیرهسازی شبکه استفاده کرد. اتصال سیمی معمولاً پایداری بیشتری نسبت به ارتباط بیسیم دارد و برای تجهیزاتی که به ارتباط مداوم نیاز دارند، گزینه مناسبی محسوب میشود.
📌 بازیهای آنلاین
Cat5E برای بسیاری از کاربردهای خانگی مانند تماشای محتوای آنلاین، انتقال فایل و بازیهای اینترنتی مناسب است. این رده کابل در شرایط استاندارد میتواند از شبکه گیگابیتی پشتیبانی کند و برای بسیاری از نیازهای کاربران خانگی ظرفیت کافی دارد. البته کیفیت تجربه آنلاین علاوه بر کابل، به سرعت اینترنت، تجهیزات شبکه، کیفیت سرویس و میزان تأخیر شبکه نیز بستگی دارد.
📌 شبکههای اداری و تجاری
در دفاتر و کسبوکارهای کوچک و متوسط، کابل Cat5E میتواند برای اتصال کامپیوترها، پرینترهای شبکه، تلفنهای IP، سوئیچها و سایر تجهیزات اترنت استفاده شود. ساختار کابلکشی منظم با استفاده از پچپنل، کیستون و رک، مدیریت و عیبیابی شبکه را سادهتر میکند. تمام ایستگاههای کاری (کامپیوترهای رومیزی و لپتاپها)، پرینترهای شبکه، تلفنهای تحت شبکه و سرورهای فایل یا ایمیل از طریق کابل Cat5E به سوئیچهای شبکه متصل میشوند. این اتصال سیمی پایدار و قابل اعتماد، امکان اشتراکگذاری منابع (فایلها و پرینترها) و برقراری ارتباط بین کارمندان را فراهم میکند. با توجه به اینکه اکثر نیازهای یک کسبوکار متوسط با سرعت 1 گیگابیت بر ثانیه برآورده میشود، کابل Cat5E همچنان یک راهکار مقرونبهصرفه و کارآمد برای این محیطها است.
📌 سیستمهای تلفن تحت شبکه (VoIP)
سیستمهای تلفن تحت شبکه یکی از کاربردهای رایج کابل Cat5E در محیطهای اداری است. در این سیستمها، تماسهای تلفنی بهجای خطوط تلفن سنتی، از طریق شبکه داده (LAN) منتقل میشوند. تلفنهای IP بهراحتی با کابل Cat5E به سوئیچ شبکه متصل میشوند و میتوانند از همان زیرساخت شبکهای استفاده کنند که برای دادههای کامپیوتری استفاده میشود. این یکپارچهسازی باعث صرفهجویی در هزینههای سیمکشی و تسهیل مدیریت میشود. علاوه بر این، فناوری Power over Ethernet (PoE) که توسط کابل Cat5E پشتیبانی میشود، امکان تامین برق تلفنهای IP را از طریق همان کابل شبکه فراهم میکند، که نیاز به آداپتور برق جداگانه برای هر تلفن را حذف میکند و نصب را سادهتر میکند.
📌 سیستمهای امنیتی و دوربینهای مداربسته (IP Cameras)
در سیستمهای نظارت تصویری مدرن، دوربینهای مداربسته تحت شبکه جایگزین دوربینهای آنالوگ سنتی شدهاند. این دوربینها تصاویر را بهصورت دیجیتال ضبط کرده و از طریق شبکه اترنت منتقل میکنند. کابل Cat5E یک انتخاب محبوب برای اتصال این دوربینها به سیستم مرکزی ضبط است. با استفاده از فناوری PoE، میتوان هم داده و هم برق را از طریق یک کابل Cat5E به دوربین منتقل کرد، که نصب را بسیار ساده میکند، بهویژه در مکانهایی که دسترسی به برق آسان نیست. پهنای باند 1 گیگابیتی Cat5E برای انتقال ویدیو با کیفیت بالا (HD یا 4K) از چندین دوربین بهطور همزمان کافی است.
📌 سیستمهای اتوماسیون ساختمان (BMS)
در ساختمانهای هوشمند و سیستمهای اتوماسیون ساختمان، کابل Cat5E برای اتصال سنسورها، کنترلرها و دستگاههای مختلف استفاده میشود. این دستگاهها میتوانند شامل سیستمهای روشنایی هوشمند، کنترل دما و رطوبت، سیستمهای اعلام حریق و امنیت باشند. استفاده از یک زیرساخت شبکهای یکپارچه با کابل Cat5E، امکان کنترل و نظارت مرکزی بر تمام سیستمهای ساختمان را فراهم میکند. این یکپارچهسازی باعث افزایش بهرهوری انرژی، کاهش هزینههای عملیاتی و افزایش راحتی و ایمنی ساکنان میشود. سادگی نصب و هزینه مناسب Cat5E آن را به یک گزینه ایدهآل برای این نوع کاربردها تبدیل کرده است.

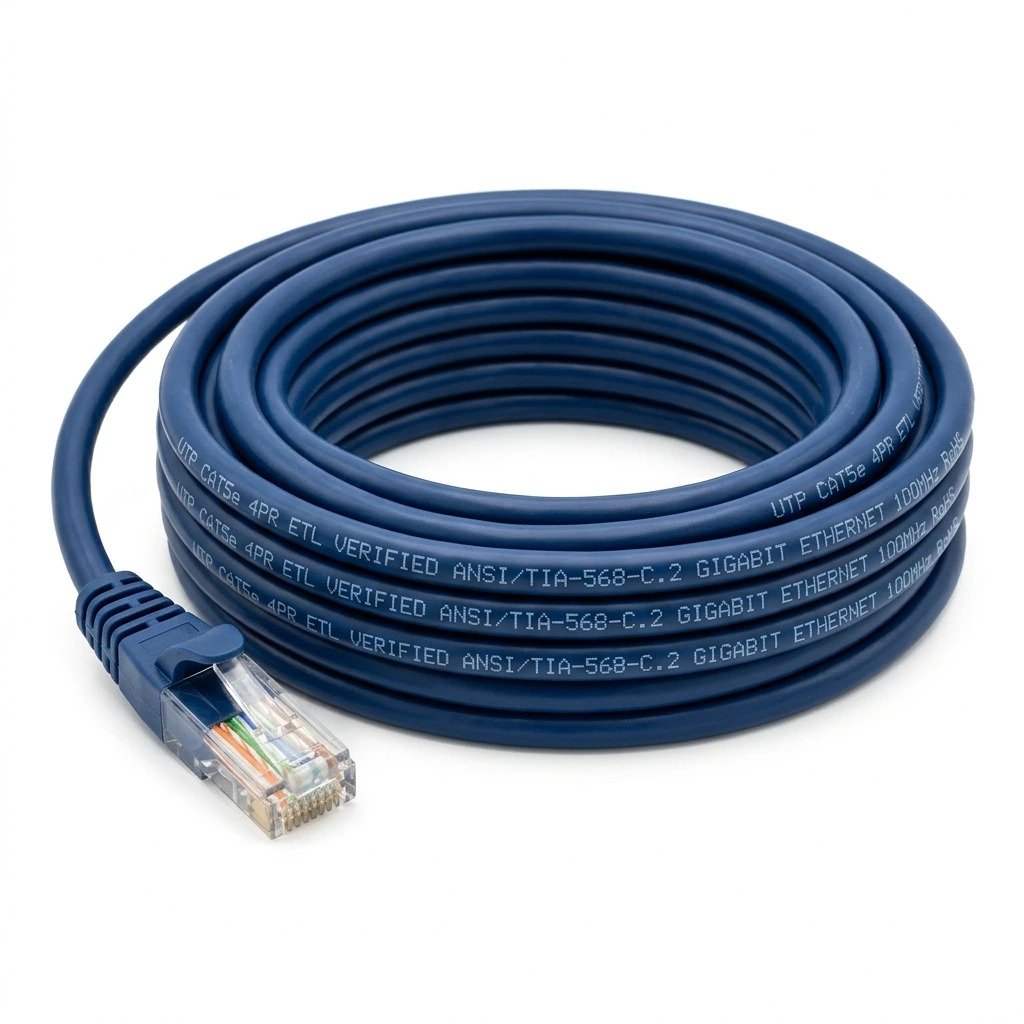

کابل شبکه Cat5E
تفاوت Cat5E با Cat5 چیست؟
تفاوت اصلی و حیاتی بین کابل Cat5E و نسل قبلی آن، Cat5، در میزان تداخل متقاطع است. تداخل متقاطع پدیدهای است که در آن سیگنالهای منتقلشده در یک زوج سیم، به زوج سیمهای مجاور نفوذ کرده و باعث اختلال در سیگنال و کاهش کیفیت انتقال داده میشود.
استاندارد Cat5E با اعمال الزامات سختگیرانهتر برای طراحی کابل، بهطور قابل توجهی تداخل متقاطع را نسبت به Cat5 کاهش میدهد. این بهبود در عملکرد به ویژه در شبکههای پرسرعت مانند گیگابیتی اترنت (1000BASE-T) که از هر چهار زوج سیم برای انتقال داده استفاده میکنند، بسیار حیاتی است.
در حالی که کابلهای Cat5 برای شبکههای 10/100 مگابیتی مناسب بودند، برای انتقال دادههای گیگابیتی به دلیل حساسیت بالاتر به نویز و تداخل، عملکرد مطمئنی ارائه نمیدهند. کابل Cat5E با استفاده از زوجهای بههمتابیده با طول پیچ متفاوت و در برخی موارد با افزودن شیلدینگ، این مشکل را تا حد زیادی برطرف کرده است. در نتیجه، Cat5E به یک استاندارد پایدار و قابل اعتماد برای شبکههای گیگابیتی تبدیل شد و استفاده از Cat5 را به طور کلی منسوخ کرد.
مقایسه کامل Cat5E با Cat6 و Cat7
انتخاب بین کابلهای شبکه مختلف میتواند گیجکننده باشد. در این بخش، کابل Cat5E را با نسلهای جدیدتر Cat6 و Cat7 از نظر مشخصات فنی کلیدی مقایسه میکنیم. این مقایسه به شما کمک میکند تا بهترین گزینه را با توجه به نیازهای خاص شبکه خود انتخاب کنید.
سرعت انتقال داده و پهنای باند
مهمترین تفاوت بین این دستههای کابل شبکه در سرعت انتقال داده و پهنای باند آنها است. کابل Cat5E برای پشتیبانی از شبکههای گیگابیتی (1 Gbps) با پهنای باند 100 مگاهرتز طراحی شده است. این کابل برای اکثر کاربردهای خانگی و اداری کافی است. از سوی دیگر کابل Cat6 با پهنای باند 250 مگاهرتز میتواند سرعتهای 10 گیگابیتی (10 Gbps) را تا فاصله 55 متر پشتیبانی کند.
برای پشتیبانی از 10 گیگابیت در مسافتهای طولانیتر تا 100 متر، باید از Cat6A با پهنای باند 500 مگاهرتز استفاده کرد. کابل Cat7 با پهنای باند 600 مگاهرتز نیز برای شبکههای 10 گیگابیتی در مسافت 100 متر طراحی شده است، اما با شیلدینگ پیشرفتهتر برای محیطهای پرنویز. بنابراین، اگر نیاز به سرعتهای بالاتر از 1 گیگابیت دارید، Cat6 یا Cat6A انتخابهای منطقیتری هستند.
فرکانس کاری و استانداردهای پشتیبانی شده
پهنای باند یا فرکانس کاری کابل تعیین میکند که چه مقدار اطلاعات میتواند در یک بازه زمانی مشخص منتقل شود. هر نسل جدیدتر از کابل، فرکانس کاری بالاتری دارد. Cat5E با 100 مگاهرتز، Cat6 با 250 مگاهرتز، Cat6A با 500 مگاهرتز و Cat7 با 600 مگاهرتز عمل میکند. این افزایش فرکانس به کابل اجازه میدهد تا دادهها را با سرعتهای بالاتر و با نویز کمتر منتقل کند.
استانداردهای پشتیبانیشده نیز با افزایش فرکانس گسترش مییابند. در حالی که Cat5E از 10BASE-T، 100BASE-TX و 1000BASE-T پشتیبانی میکند، Cat6 و Cat6A میتوانند استانداردهای 2.5GBASE-T و 5GBASE-T را نیز تا حد مشخصی پشتیبانی کنند. این بدان معناست که سرمایهگذاری در Cat6 یا Cat6A میتواند شبکه شما را برای استانداردهای آینده نیز آماده کند.
نوع روکش و سیمکشی داخلی
تفاوت دیگر در نوع روکش و سیمکشی داخلی این کابلها است. کابلهای Cat5E معمولاً به صورت UTP (Unshielded Twisted Pair) یا بدون شیلد تولید میشوند، که برای محیطهای با نویز کم مناسب هستند. کابلهای Cat6 ممکن است به صورت UTP یا STP (Shielded Twisted Pair) باشند. در Cat6A، به دلیل فرکانس کاری بالاتر، معمولاً از شیلدینگ (FFTP یا SFTP) استفاده میشود تا تداخل خارجی کاهش یابد.
کابل Cat7 دارای شیلدینگ پیشرفتهتری است، که نه تنها یک شیلد کلی برای کابل دارد، بلکه هر زوج سیم نیز بهطور جداگانه شیلد شده است. این طراحی پیچیدهتر باعث میشود کابل Cat7 ضخیمتر و سختتر از نسلهای قبلی باشد که نصب آن را دشوارتر میکند. بنابراین انتخاب نوع کابل بستگی به محیط نصب (میزان نویز الکترومغناطیسی) و سهولت نصب دارد.
| مشخصه فنی | کابل Cat5E | کابل Cat6 | کابل Cat6A | کابل Cat7 |
|---|---|---|---|---|
| حداکثر پهنای باند (MHz) | 100 مگاهرتز | 250 مگاهرتز | 500 مگاهرتز | 600 مگاهرتز |
| حداکثر سرعت انتقال داده (Gbps) | 1 گیگابیت بر ثانیه | 10 گیگابیت بر ثانیه | 10 گیگابیت بر ثانیه | 10 گیگابیت بر ثانیه |
| حداکثر طول کابل برای سرعت 10 گیگابیت | غیرقابل پشتیبانی | 55 متر | 100 متر | 100 متر |
| نوع روکش/شیلدینگ | معمولاً UTP (بدون شیلد) | UTP یا STP (با شیلد) | معمولاً STP/FTP (با شیلد کامل) | SSTP (با شیلد کامل و برای هر زوج) |
| سازگاری با نسلهای قبلی | بله | بله (با Cat5E و Cat5) | بله (با Cat6، Cat5E و Cat5) | بله (با Cat6A، Cat6، Cat5E و Cat5) |
| هزینه تقریبی | پایین | متوسط | بالا | بسیار بالا |
| کاربردهای رایج | شبکههای خانگی، اداری کوچک، VoIP | شبکههای اداری متوسط، مراکز داده کوچک | مراکز داده، شبکههای صنعتی، شبکههای 10G | شبکههای سازمانی بزرگ، مراکز داده پیشرفته |
چه زمانی کابل Cat5E انتخاب مناسبی است؟
کابل Cat5E برای اکثر شبکههای خانگی و اداری کوچک بهترین انتخاب است. در این محیطها تعداد دستگاههای متصل به شبکه محدود است و نیاز به سرعتهای بسیار بالا (بیش از 1 گیگابیت بر ثانیه) وجود ندارد. برای فعالیتهای رایج مانند مرور وب، استریمینگ ویدیوهای 4K، بازیهای آنلاین، ویدیوکنفرانسها و اشتراکگذاری فایلها در یک شبکه خانگی، عملکرد کابل Cat5E کاملاً کافی و رضایتبخش است. همچنین در یک دفتر کوچک با چند ایستگاه کاری، پرینتر و یک سرور فایل، Cat5E میتواند بدون ایجاد گلوگاه، ترافیک شبکه را مدیریت کند. هزینه پایینتر این کابل در مقایسه با Cat6 یا Cat7، آن را به یک راهکار مقرونبهصرفه برای این نوع کاربردها تبدیل میکند.
در پروژههای سیمکشی ساختمان یا ارتقاء شبکه که بودجه یک عامل محدودکننده است، کابل Cat5E انتخابی منطقی است. هزینه خرید کابل Cat5E بهطور قابل توجهی کمتر از Cat6 یا Cat7 است. این تفاوت قیمت در پروژههای بزرگ که نیاز به صدها یا هزاران متر کابل دارند، به یک صرفهجویی قابل توجه تبدیل میشود. علاوه بر هزینه کابل، تجهیزات جانبی سازگار با Cat5E، مانند پچ پنلها، کیستون جکها و سوئیچها نیز معمولاً ارزانتر هستند. بنابراین اگر نیاز فوری به سرعتهای 10 گیگابیتی وجود ندارد و هدف اصلی ایجاد یک شبکه پایدار و کارآمد با کمترین هزینه است، Cat5E بهترین گزینه است. این امر به ویژه برای ساختمانهای مسکونی، مدارس کوچک، فروشگاهها و مشاغلی که بودجه IT محدودی دارند، صدق میکند.
برای سازمانهایی که قصد دارند به صورت تدریجی شبکه خود را ارتقاء دهند، کابل Cat5E یک پل مناسب بین فناوریهای قدیمی و جدید است. اگر زیرساخت شبکه شما هنوز بر پایه کابلهای Cat5 یا حتی قدیمیتر باشد، مهاجرت به Cat5E یک گام بزرگ در بهبود عملکرد و قابلیت اطمینان شبکه خواهد بود. این ارتقاء به شما امکان میدهد تا از مزایای شبکههای گیگابیتی بهرهمند شوید، بدون اینکه نیاز به تعویض کامل زیرساخت و تجهیزات شبکه داشته باشید. کابل Cat5E به دلیل سازگاری رو به عقب با Cat5، میتواند بدون هیچ مشکلی با تجهیزات قدیمی کار کند. این رویکرد تدریجی به سازمانها اجازه میدهد تا بودجه خود را به صورت مرحلهای هزینه کنند و در عین حال، شبکه خود را بهروز نگه دارند. در آینده، اگر نیاز به سرعتهای بالاتر احساس شود، میتوان تجهیزات شبکه (مانند سوئیچها و کارتهای شبکه) را به Cat6 یا Cat6A ارتقاء داد، بدون اینکه لزوماً نیاز به تعویض تمام کابلهای Cat5E باشد.
چه زمانی به سمت Cat6 یا Cat7 برویم؟
اگر شبکه شما به سرعتهای 10 گیگابیت بر ثانیه (10 Gbps) یا بالاتر نیاز دارد، کابل Cat5E دیگر کافی نیست. در این شرایط باید به سمت کابلهای Cat6A یا Cat7 بروید. کابل Cat6 میتواند سرعت 10 گیگابیت را تا فاصله 55 متر پشتیبانی کند که برای اتصالات کوتاه در یک اتاق سرور یا بین رکها ممکن است کافی باشد. اما برای ارتباطات طولانیتر در یک ساختمان یا یک مرکز داده Cat6A که میتواند 10 گیگابیت را تا 100 متر منتقل کند انتخاب مناسبتری است. سرعتهای بالا برای کاربردهایی مانند انتقال حجم عظیمی از دادهها بین سرورها، ویرایش ویدیوهای با وضوح بالا (4K/8K)، محاسبات علمی پیچیده و پشتیبانگیری از سرورهای سازمانی ضروری است. بنابراین اگر سازمان شما به چنین کاربردهایی وابسته است یا قصد دارد در آینده نزدیک به این سطح از عملکرد برسد، سرمایهگذاری در Cat6A یا Cat7 یک تصمیم استراتژیک است.
در محیطهای صنعتی یا محیطهایی که نویز الکترومغناطیسی (EMI) زیادی وجود دارد، استفاده از کابلهای با شیلدینگ قویتر ضروری است. کابلهای Cat5E معمولاً بدون شیلد (UTP) هستند و در برابر نویز خارجی آسیبپذیرند. کابلهای Cat6 و بهویژه Cat6A و Cat7 دارای شیلدینگ بهتری هستند که از سیگنالهای داخلی در برابر نویز خارجی محافظت میکند. کابل Cat7 با شیلدینگ پیشرفته SFTP برای هر زوج سیم یک لایه فویل و یک شیلد کلی، بالاترین سطح محافظت را ارائه میدهد. این ویژگی باعث میشود که Cat7 برای محیطهایی مانند کارخانهها، کارگاهها یا ساختمانهایی که در نزدیکی خطوط برق فشار قوی یا تجهیزات صنعتی هستند، انتخاب ایدهآلی باشد. استفاده از کابلهای شیلددار در این محیطها باعث کاهش خطاهای انتقال داده، افزایش قابلیت اطمینان شبکه و جلوگیری از افت عملکرد میشود.
اگرچه کابل Cat5E برای نیازهای فعلی بسیاری از شبکهها کافی است اما برای آیندهنگری و آمادهسازی زیرساخت برای فناوریهای نوین، سرمایهگذاری در Cat6A یا Cat7 میتواند هوشمندانه باشد. با ظهور اینترنت اشیا (IoT)، شهرهای هوشمند، واقعیت افزوده و فناوریهای دیگر که به انتقال حجم عظیمی از دادهها نیاز دارند، تقاضا برای شبکههای پرسرعتتر روزبهروز در حال افزایش است. نصب کابلهای Cat6A یا Cat7 در حال حاضر میتواند عمر مفید زیرساخت شبکه شما را تا چندین سال افزایش دهد و از نیاز به تعویض مجدد کابلها در آینده نزدیک جلوگیری کند. این رویکرد “نصب و فراموش” در درازمدت میتواند انتخاب مناسبتری باشد زیرا از هزینههای نصب مجدد و خرابیهای مرتبط با ارتقاء زیرساخت در آینده جلوگیری میکند. بنابراین اگر بودجه کافی دارید و میخواهید شبکهای ایجاد کنید که برای سالها پاسخگوی نیازهای شما باشد، Cat6A یا Cat7 انتخابهای بهتری هستند.
استانداردهای سیمکشی: T568A در مقابل T568B
برای اتصال کانکتور RJ45 به کابل Cat5E، دو استاندارد سیمکشی وجود دارد: T568A و T568B.
این دو استاندارد فقط در ترتیب رنگ سیمها تفاوت دارند و از نظر عملکرد، هیچ تفاوتی بین آنها وجود ندارد. مهمترین نکته این است که در هر دو طرف کابل، از یک استاندارد واحد استفاده شود. در ایران، استاندارد T568B رایجتر است، اما استفاده از T568A نیز هیچ مشکلی ایجاد نمیکند، فقط باید مطمئن شوید که تمام کابلهای شبکه شما با یک استاندارد سیمکشی شدهاند.
بررسی برندهای بینالمللی شناخته شده کابل شبکه Cat5E
1. نگزنس (Nexans): پیشرو در صنعت کابلسازی
نگزنس (Nexans) یکی از بزرگترین و معتبرترین شرکتهای تولیدکننده کابل در جهان است که در سال 1897 در فرانسه تأسیس شده است. این شرکت طیف وسیعی از محصولات از جمله کابلهای شبکه Cat5E، Cat6، Cat7 و فیبر نوری را تولید میکند. کابلهای نگزنس به کیفیت بالا، دوام و عملکرد قابل اعتماد معروف هستند. این شرکت با داشتن استانداردهای بینالمللی مانند ISO 9001، کیفیت محصولات خود را تضمین میکند. کابلهای Cat5E نگزنس برای کاربردهای مختلفی از جمله شبکههای خانگی، اداری و صنعتی مناسب هستند و میتوانند به راحتی از عهده انتقال دادههای پرسرعت برآیند.
2. بلدن (Belden): کیفیت و نوآوری در سیگنالهای دیجیتال
بلدن (Belden) یک شرکت آمریکایی است که از سال 1902 در زمینه تولید کابلهای با کیفیت بالا فعالیت میکند. این شرکت در زمینه کابلهای انتقال سیگنالهای دیجیتال، شهرت جهانی دارد. کابلهای بلدن با داشتن تکنولوژیهای پیشرفته و مواد اولیه با کیفیت، عملکرد فوقالعادهای را ارائه میدهند. کابلهای Cat5E بلدن برای کاربردهای حرفهای و صنعتی که نیاز به قابلیت اطمینان بالایی دارند، بسیار مناسب هستند. این شرکت همچنین طیف وسیعی از کابلهای شیلداردار را تولید میکند که برای محیطهای پرتداخل ایدهآل هستند.
3. لگراند (Legrand): راهکارهای جامع زیرساخت شبکه
لگراند (Legrand) یک شرکت فرانسوی است که راهکارهای جامعی برای زیرساخت شبکه ارائه میدهد. این شرکت علاوه بر کابلهای شبکه Cat5E، محصولات دیگری مانند پریزهای شبکه، پچ پنلها و سایر تجهیزات جانبی را نیز تولید میکند. کابلهای لگراند با طراحی مدرن و کیفیت ساخت بالا، گزینهای مناسب برای پروژههای ساختمانی و اداری هستند. این شرکت با ارائه سیستمهای یکپارچه، امکان طراحی و اجرای یک زیرساخت شبکه کامل و سازگار را فراهم میکند.
4. کورنینگ (Corning): تخصص در فناوری فیبر نوری و مس
کورنینگ (Corning) یک شرکت آمریکایی است که بهویژه در زمینه فناوریهای شیشهای، سرامیک و فیبر نوری شهرت جهانی دارد. این شرکت همچنین طیف وسیعی از کابلهای شبکه مسی از جمله Cat5E را نیز تولید میکند. کابلهای کورنینگ با استفاده از مواد با کیفیت بالا و فرآیندهای تولید پیشرفته، عملکردی قابل اعتماد و طول عمر بالایی را ارائه میدهند. این برند برای کاربردهایی که نیاز به بالاترین سطح کیفیت و قابلیت اطمینان دارند، بسیار مناسب است.
5. هلو کیبل (Helukabel): تنوع محصولات و کیفیت آلمانی
هلو کیبل (Helukabel) یک شرکت آلمانی است که با بیش از 40 سال تجربه، یکی از تولیدکنندگان برجسته کابل و سیم در اروپا به شمار میرود. این شرکت طیف بسیار گستردهای از کابلهای شبکه، از جمله Cat5E، Cat6، Cat7 و کابلهای صنعتی خاص را تولید میکند. کابلهای هلو کیبل با رعایت استانداردهای کیفیت سختگیرانه آلمانی، دوام و عملکرد فوقالعادهای را ارائه میدهند. این برند برای کاربردهای صنعتی و محیطهای سخت بسیار توصیه میشود.
برندهای معتبر ایرانی
1. یو آی تی (UIT): تولیدکننده برتر کابل شبکه در ایران
یو آی تی (UIT) یکی از برندهای معتبر و شناختهشده در بازار کابل شبکه ایران است. این شرکت با تولید انواع کابلهای شبکه Cat5E، Cat6 و فیبر نوری، نیازهای بازار داخلی را بهخوبی پوشش میدهد. کابلهای UIT با کیفیت مناسب و قیمت رقابتی، گزینهای عالی برای پروژههایی هستند که به دنبال محصولات با کیفیت ایرانی هستند. این برند با رعایت استانداردهای ملی و بینالمللی محصولاتی قابل اعتماد را به بازار عرضه میکند.
2. کابل آن (CableOn): بهترین مرکز فروش کابل شبکه در تهران
گروه تولیدی کابل آن به عنوان یکی از مراکز اصلی فروش انواع کابل شبکه در تهران و ایران شناخته میشود. این مجموعه با ارائه طیف وسیعی از محصولات از برندهای معتبر ایرانی و خارجی، امکان انتخاب آگاهانه را برای مشتریان فراهم میکند. کابل آن با ارائه مشاوره تخصصی، قیمتهای رقابتی و تضمین اصالت کالا، بهترین مکان برای خرید کابل شبکه Cat5E و سایر تجهیزات شبکه است. این مجموعه با تمرکز بر رضایت مشتری، خدمات پس از فروش مناسبی را نیز ارائه میدهد.
راهنمای خرید کابل شبکه ایرانی و خارجی
هنگام خرید کابل شبکه، چه ایرانی و چه خارجی، خرید از نمایندگیهای معتبر بسیار حائز اهمیت است. خرید از فروشندگان غیرمجاز ممکن است منجر به تهیه محصولات تقلبی یا بیکیفیت شود که عملکرد شبکه را بهطور جدی تحت تأثیر قرار میدهند. نمایندگیهای رسمی، گارانتی معتبر و خدمات پس از فروش را ارائه میدهند و اصالت کالا را تضمین میکنند. بنابراین، همیشه از فروشگاههای معتبر و دارای مجوز خرید کنید.
قیمت کابل شبکه ایرانی نیز بسیار رقابتیتر از برندهای خارجی است. در حالی که برندهای خارجی مانند نگزنس یا بلدن کیفیت بسیار بالایی دارند، اما قیمت آنها نیز بهطور قابل توجهی بیشتر است. برای بسیاری از پروژهها، کابلهای با کیفیت ایرانی مانند UIT میتوانند بهترین گزینه از نظر تعادل بین کیفیت و قیمت باشند. هنگام مقایسه قیمت، باید به نوع کابل (UTP یا FTP)، جنس هادی (مسی یا CCA) و طول کابل نیز توجه داشته باشید.
تمام کابلهای شبکه Cat5E عرضهشده در کابل آن دارای گارانتی معتبر از سوی تولیدکننده یا واردکننده هستند. در صورت بروز هرگونه مشکل فنی یا عدم تطابق با مشخصات اعلامشده، امکان تعویض کالا یا بازگشت وجه برای مشتریان فراهم است. این گارانتی اطمینان خاطر شما را از خرید یک محصول باکیفیت و بادوام تضمین میکند.
چرا کابل آن را برای خرید کابل Cat5E انتخاب کنیم؟
گروه تولیدی کابل آن با ارائه طیف وسیعی از کابلهای شبکه Cat5E از برندهای معتبر ایرانی مانند UIT و برندهای بینالمللی مانند نگزنس، بلدن و لگراند، امکان انتخاب را برای مشتریان با هر بودجه و نیازی فراهم میکند. این مجموعه علاوه بر کابل شبکه، انواع کابل کواکسیال، مخابراتی، سیم و کابل برق را نیز ارائه میدهد. این تنوع محصولات باعث میشود که شما بتوانید بهترین گزینه را با توجه به پروژه خود انتخاب کنید، چه به دنبال یک راهکار اقتصادی باشید و چه به دنبال بالاترین کیفیت.
تیم کارشناسان فروش کابل آن آماده ارائه مشاوره تخصصی رایگان به شما هستند تا در انتخاب صحیح کابل شبکه با توجه به نیازهای پروژه شما کمک کنند. چه در مورد تفاوت بین Cat5E و Cat6 سؤال داشته باشید و چه بخواهید بدانید که برای محیط صنعتی خود به کدام نوع شیلدینگ نیاز دارید، کارشناسان ما راهنماییهای لازم را در اختیار شما قرار خواهند داد.
کابل آن با ارائه قیمتهای رقابتی و تضمین اصالت کالا، اطمینان خاطر را برای خریداران فراهم میکند. تمام محصولات عرضهشده در این مجموعه از مبادی قانونی وارد شده یا از تولیدکنندگان معتبر تهیه شدهاند. این تضمین باعث میشود که شما با خیال راحت خرید کنید و از عملکرد طولانیمدت محصولات اطمینان داشته باشید.
نحوه سفارش و تماس با کابل آن
خرید آنلاین از وبسایت cableon.ir: برای راحتی و صرفهجویی در وقت، میتوانید بهراحتی از وبسایت رسمی ما به آدرس cableon.ir اقدام به خرید آنلاین کابل شبکه Cat5E و سایر تجهیزات شبکه کنید. وبسایت ما با طراحی کاربرپسند، امکان مقایسه محصولات، بررسی مشخصات فنی و ثبت سفارش سریع را برای شما فراهم میکند.
تماس با کارشناسان فروش: برای دریافت مشاوره تخصصی یا ثبت سفارش تلفنی، میتوانید با کارشناسان فروش ما تماس بگیرید.
شماره تماس: برای تماس مستقیم با کارشناسان فروش، میتوانید با شمارههای زیر تماس بگیرید.
📞تماس مستقیم: 09332933363
📞 تلفن ثابت: 02166341825

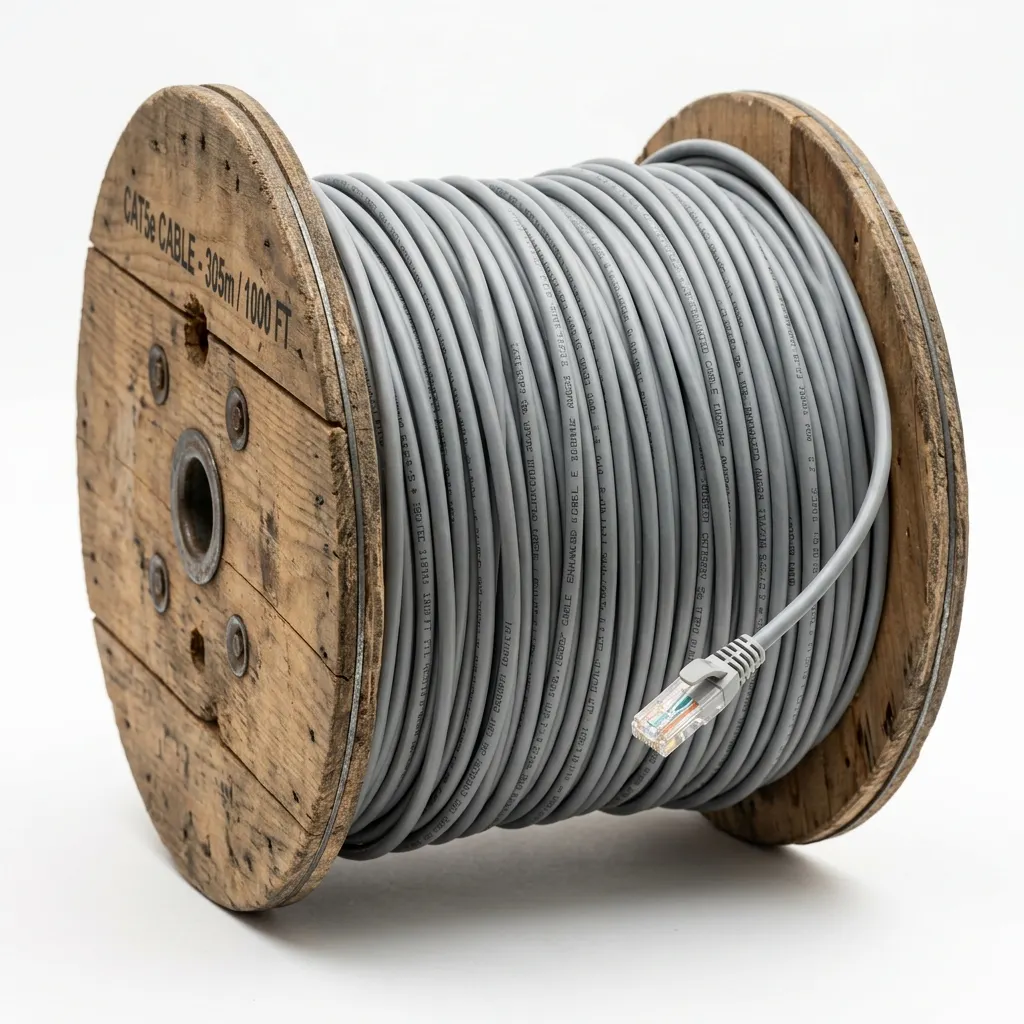

خرید کابل شبکه Cat5E
نتیجهگیری
کابل شبکه Cat5E با وجود معرفی نسلهای جدیدتر، همچنان یکی از محبوبترین و پرفروشترین انواع کابل شبکه در ایران و جهان است. ترکیب قیمت مناسب، عملکرد قابل اعتماد، سازگاری گسترده و نصب آسان، آن را به انتخابی ایدهآل برای شبکههای خانگی، اداری و حتی برخی کاربردهای صنعتی تبدیل کرده است.
اگر شما هم به دنبال خرید کابل شبکه Cat5E با کیفیت و قیمت مناسب هستید، گروه تولیدی کابل آن به عنوان بهترین مرکز فروش کابل شبکه در تهران، همراه مطمئنی در این مسیر خواهد بود.
سوالات متداول
1. آیا کابل Cat5E برای اینترنت 100 مگابیت کافی است؟
بله؛ Cat5E استاندارد 10BASE-T و 100BASE-TX را به طور کامل پشتیبانی میکند و حتی تا 1 گیگابیت (1000 BASE-T) نیز عمل میکند. بنابراین برای اینترنتهای خانگی یا اداری تا 100 مگابیت کاملاً مناسب است و حتی ظرفیت ارتقاء به 1 گیگابیت را هم دارد.
2. تفاوت کابل Cat5E با Cat6 چیست؟
Cat6 پهنای باند 250MHz و سرعت 10 گیگابیت تا 55متر را میدهد؛ اگر همین امروز به 10 گیگابیت نیاز ندارید، قیمت پایینتر Cat5E و سهولت نصب آن، خرید Cat5E را بهصرفهتر میکند. فقط در صورت آیندهنگری یا محیطهای پرنویز Cat6 توصیه میشود.
3. آیا میتوان روی کابل Cat5E تلفن تحت شبکه (VoIP) و برق PoE هم همزمان راهاندازی کرد؟
بله؛ استاندارد Cat5E تا 57 ولت PoE را پشتیبانی میکند و بیشتر تلفنهای IP و اکسسپوینتها بدون نیاز به آداپتور جداگانه روی همین کابل کار میکنند. فقط مطمئن شوید از مس خالص باشد، نه CCA.
4. چطور مطمئن شوم کابل Cat5E اصل میخرم؟
۱) از نمایندگی رسمی یا فروشگاههای معتبر مانند کابل آن به آدرس cableon.ir خرید کنید.
۲) مس خالص بودن هادی را چک کنید (رنگ مس زنده و خمشدن آسان).
۳) درِ هر قرقره، برچسب استاندارد TIA/EIA-568-B.2 و مشخصات برند درج شده باشد.
۴) فاکتور رسمی و گارانتی معتبر دریافت کنید.
5. چه طولی از کابل Cat5E را میتوانم بدون افت سرعت استفاده کنم؟
استاندارد IEEE برای کانال کامل (کابل اصلی + دو پچکورد) طول 100 متر را مجاز میداند؛ اگر فقط کابل ساختماناصلی باشد، تا 90 متر سیمکشی و در هر سر 5 متر پچکورد پیشنهاد میشود. در این فاصله سرعت 1 گیگابیت بدون افت تضمین میشود.
برای دریافت مشاوره یا کسب اطلاعات بیشتر با ما تماس بگیرید.
معرفی فروشگاه کابل آن
بهترین مرجع خرید انواع کابل و تجهیزات شبکه
فروشگاه کابل آن به عنوان یکی از بزرگترین و معتبرترین تأمینکنندگان محصولات سیم و کابل در بازار، خدمات خود را به مشتریان خانگی، صنعتی و تجاری ارائه میدهد. این فروشگاه با داشتن انبارهای پرمحصول و تجهیزات جانبی متنوع، نیازهای مختلف مشتریان را در حوزههای شبکه، مخابرات، برق و ابزاردقیق برطرف میکند. در ادامه به بررسی جامع محصولات و خدمات این فروشگاه میپردازیم. این متن شامل تمام کلمات کلیدی ارائه شده است و به طور دقیق به هر یک از آنها پرداخته میشود.
کابلهای شبکه: ارتباط پایدار و سریع
کابلهای شبکه ابزارهایی هستند که برای انتقال دادهها و اطلاعات بین دستگاههای مختلف در یک شبکه کامپیوتری استفاده میشوند. این کابلها به عنوان ستون فقرات شبکههای محلی (LAN) عمل میکنند و امکان ارتباط بین کامپیوترها، سرورها، روترها، سوئیچها و دیگر تجهیزات شبکه را فراهم میکنند. کابلهای شبکه بر اساس نوع استاندارد، ساختار و کاربرد، انواع مختلفی دارند که هر کدام برای شرایط خاصی طراحی شدهاند.
ساختار کلی کابلهای شبکه
کابلهای شبکه معمولاً از چند جفت سیم مسی تشکیل شدهاند که به صورت پیچیده (Twisted Pair) در کنار هم قرار گرفتهاند. این پیچش سیمها باعث کاهش تداخل الکترومغناطیسی (EMI) و افزایش کیفیت انتقال داده میشود. علاوه بر این، برخی از کابلها دارای لایههای محافظ (Shielding) هستند که از دادهها در برابر نویزهای محیطی محافظت میکنند.
انواع کابلهای شبکه
کابلهای شبکه بر اساس استانداردهای مختلفی طبقهبندی میشوند. مهمترین این استانداردها شامل Cat5E, Cat6, Cat6A, و Cat7 هستند:
- کابل شبکه Cat5E (Category 5 Enhanced):
- این کابل به عنوان یکی از قدیمیترین استانداردهای کابلهای شبکه شناخته میشود.
- حداکثر سرعت انتقال داده: تا 1 گیگابیت بر ثانیه.
- فرکانس کاری: 100 مگاهرتز.
- مناسب برای شبکههای داخلی و کاربردهای ساده مانند اینترنت و اشتراک فایل.
- کابل شبکه Cat6 (Category 6):
- نسخه بهبودیافتهای از Cat5E است که برای شبکههای پیشرفتهتر طراحی شده است.
- حداکثر سرعت انتقال داده: تا 10 گیگابیت بر ثانیه (در فواصل کوتاه).
- فرکانس کاری: 250 مگاهرتز.
- مناسب برای شبکههای سازمانی و کاربردهایی که نیاز به سرعت بالا دارند.
- کابل شبکه Cat6A (Category 6 Augmented):
- این کابل نسخه پیشرفتهتر Cat6 است و برای شبکههای بسیار سریع و حجیم طراحی شده است.
- حداکثر سرعت انتقال داده: تا 10 گیگابیت بر ثانیه (حتی در فواصل طولانیتر).
- فرکانس کاری: 500 مگاهرتز.
- دارای لایه محافظ (Shielding) برای کاهش تداخلهای الکترومغناطیسی.
- کابل شبکه Cat7 (Category 7):
- این کابل برای شبکههای بسیار پیشرفته و با سرعت بالا طراحی شده است.
- حداکثر سرعت انتقال داده: تا 10 گیگابیت بر ثانیه و بالاتر.
- فرکانس کاری: 600 مگاهرتز و بالاتر.
- دارای لایههای محافظ متعدد برای محافظت در برابر نویزهای محیطی.
انواع کابلهای شبکه بر اساس نوع محافظت
کابلهای شبکه بر اساس وجود یا عدم وجود لایههای محافظ به دو دسته اصلی تقسیم میشوند:
- UTP (Unshielded Twisted Pair):
- این کابلها فاقد هرگونه لایه محافظ هستند.
- مناسب برای محیطهایی که تداخل الکترومغناطیسی کم است، مانند خانهها و دفاتر کوچک.
- STP (Shielded Twisted Pair):
- این کابلها دارای لایه محافظ فلزی هستند که از دادهها در برابر نویزهای محیطی محافظت میکند.
- مناسب برای محیطهای صنعتی و مکانهایی با تداخل الکترومغناطیسی زیاد.
- FTP (Foil Twisted Pair):
- این کابلها دارای لایه محافظ فویلدار هستند که از دادهها در برابر نویزهای محیطی محافظت میکند.
- SFTP (Shielded Foiled Twisted Pair):
- این کابلها دارای لایه محافظ فویلدار و توریدار هستند که از دادهها در برابر نویزهای محیطی محافظت میکند.
کاربردهای کابلهای شبکه
کابلهای شبکه در انواع مختلفی از کاربردها استفاده میشوند، از جمله:
- شبکههای محلی (LAN):
- اتصال کامپیوترها، سرورها و دیگر تجهیزات شبکه در یک ساختمان یا مجموعه.
- شبکههای وسیع (WAN):
- اتصال شبکههای محلی به شبکههای بزرگتر مانند اینترنت.
- شبکههای صنعتی:
- اتصال تجهیزات صنعتی و ماشینآلات در کارخانهها و مراکز تولید.
- شبکههای دوربین مداربسته:
- انتقال دادهها و تصاویر از دوربینهای مداربسته به سرورها یا دستگاههای ضبط.
- شبکههای مخابراتی:
- انتقال دادهها و اطلاعات در سیستمهای تلفنی و مخابراتی.
مزایای استفاده از کابلهای شبکه
- سرعت بالا: کابلهای شبکه به دلیل ساختار پیچیدهشان، قادر به انتقال دادهها با سرعت بالا هستند.
- پایداری و امنیت: کابلهای شبکه نسبت به اتصالات بیسیم، امنیت بیشتری دارند و کمتر تحت تأثیر نویزهای محیطی قرار میگیرند.
- طول عمر بالا: کابلهای شبکه معمولاً عمر طولانیتری نسبت به سایر روشهای انتقال داده دارند.
- قابلیت اطمینان: این کابلها در برابر قطعیهای احتمالی مقاومتر هستند و کمتر دچار مشکل میشوند.
انتخاب کابل شبکه مناسب
برای انتخاب کابل شبکه مناسب، باید به چند عامل مهم توجه کرد:
- سرعت مورد نیاز: اگر نیاز به سرعت بالا دارید، کابلهای Cat6 یا Cat6A مناسبتر هستند.
- محیط نصب: در محیطهای پر از تداخل الکترومغناطیسی، کابلهای STP یا SFTP ترجیح داده میشوند.
- فاصله: برای فواصل طولانیتر، کابلهای Cat6A یا Cat7 مناسبتر هستند.
- بودجه: کابلهای Cat5E ارزانتر هستند، اما اگر نیاز به سرعت و کیفیت بالا دارید، باید هزینه بیشتری برای کابلهای پیشرفتهتر بپردازید.
جمعبندی
کابلهای شبکه به عنوان یکی از اجزای اصلی شبکههای کامپیوتری، نقش حیاتی در انتقال دادهها و اطلاعات ایفا میکنند. انتخاب کابل مناسب بر اساس نیازها و شرایط محیطی، میتواند تأثیر زیادی بر عملکرد شبکه داشته باشد. فروشگاه کابل آن با ارائه انواع کابلهای شبکه از برندهای معتبری مانند بلدن, لگراند, و یونیکام، امکان انتخاب بهترین گزینه را برای مشتریان فراهم میکند.
یکی از مهمترین محصولات موجود در فروشگاه کابل آن، کابلهای شبکه هستند که برای انتقال داده در شبکههای کامپیوتری استفاده میشوند. این کابلها در انواع مختلفی مانند Cat5E, Cat6, Cat6A, و Cat7 عرضه میشوند.
- کابل شبکه Cat6 UTP: این نوع کابل بدون شیلد (Unshielded Twisted Pair) برای شبکههای داخلی مناسب است و سرعت انتقال داده تا 1 گیگابیت بر ثانیه را پشتیبانی میکند.
- کابل شبکه Cat6A SFTP: این کابل با شیلد فویلدار (Shielded Foiled Twisted Pair) برای محیطهای پر از تداخل الکترومغناطیسی طراحی شده است.
- کابل شبکه Cat6 Ftp: این کابل با شیلد فویلدار برای محافظت در برابر تداخلهای الکترومغناطیسی مناسب است.
- کابل شبکه Cat6 Fftp: این کابل با شیلد فویلدار و توریدار برای محیطهای بسیار حساس استفاده میشود.
- کابل شبکه Cat6 Sftp: این کابل با شیلد فویلدار و توریدار برای محیطهای بسیار حساس استفاده میشود.
- کابل شبکه Cat6A Fftp: این کابل با شیلد فویلدار و توریدار برای محیطهای بسیار حساس استفاده میشود.
- کابل شبکه Cat6A Sftp: این کابل با شیلد فویلدار و توریدار برای محیطهای بسیار حساس استفاده میشود.

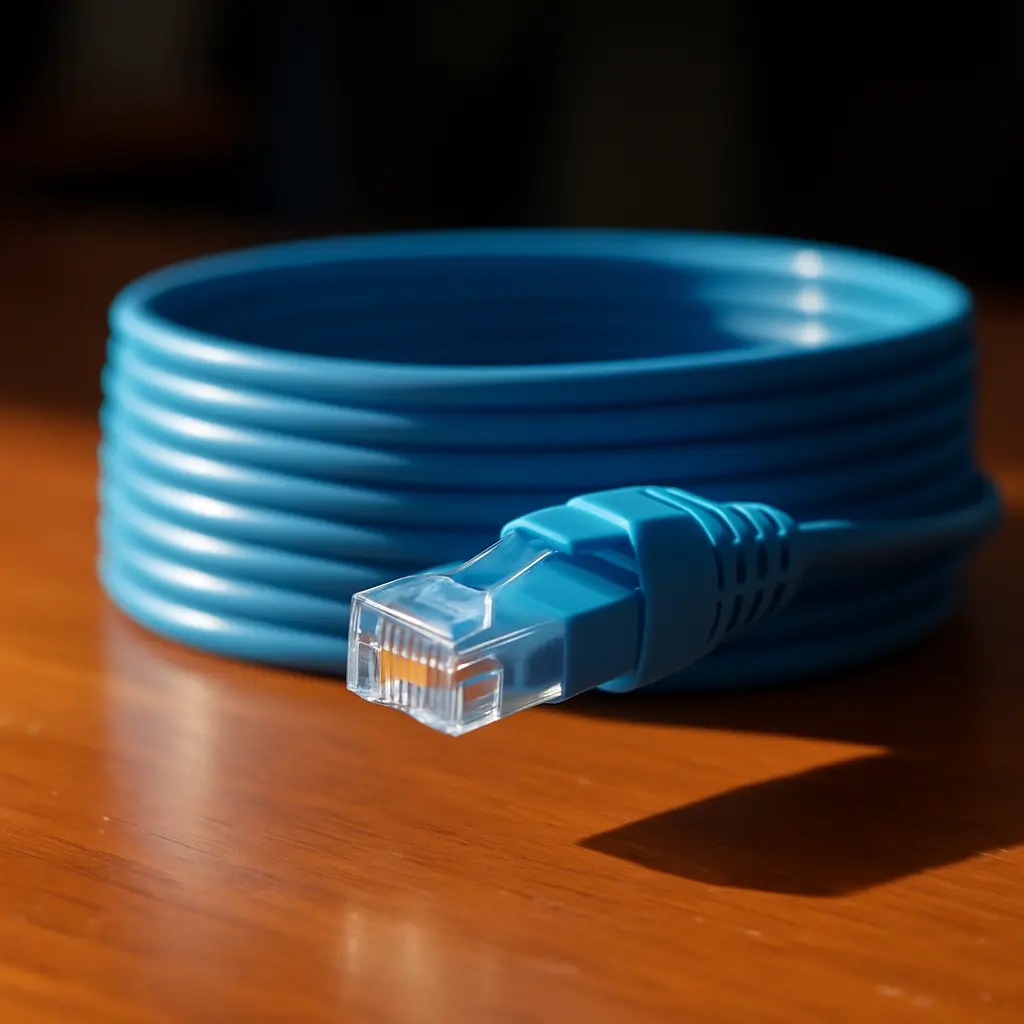

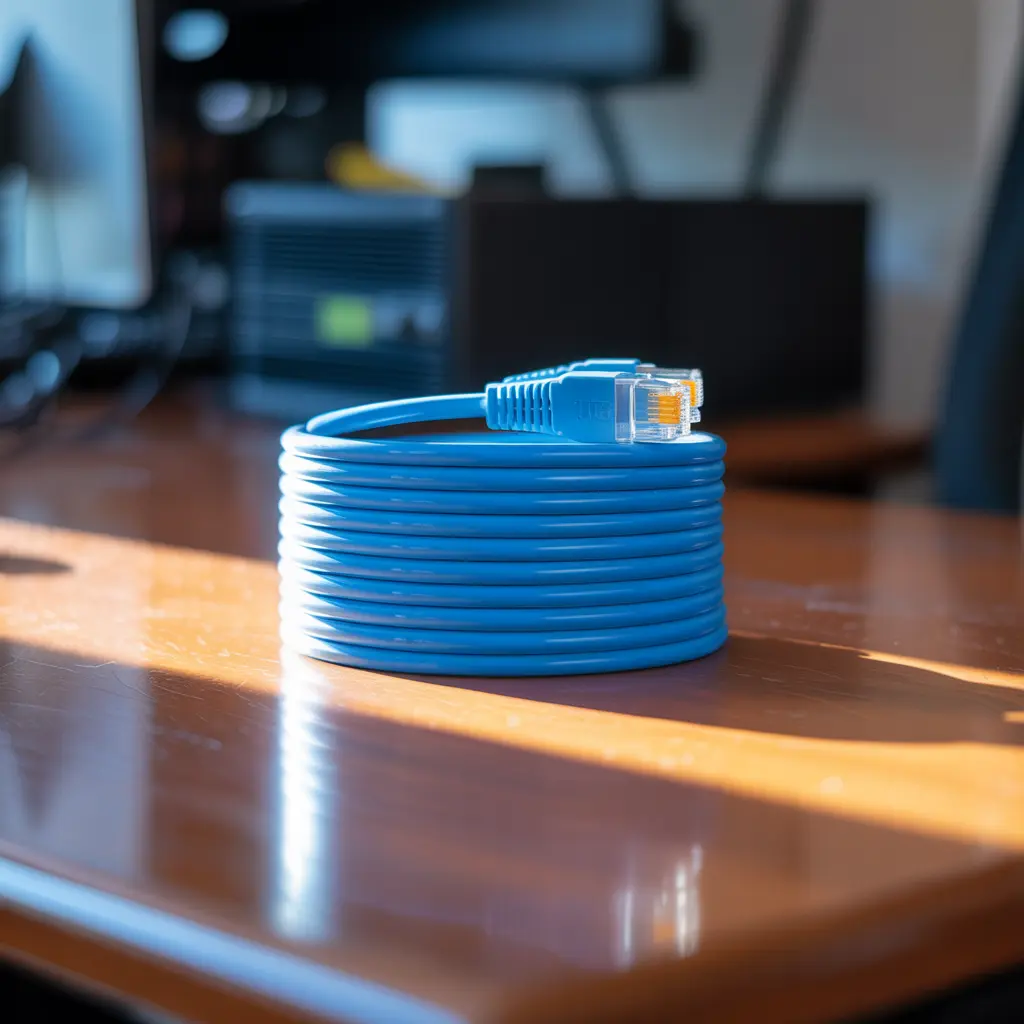

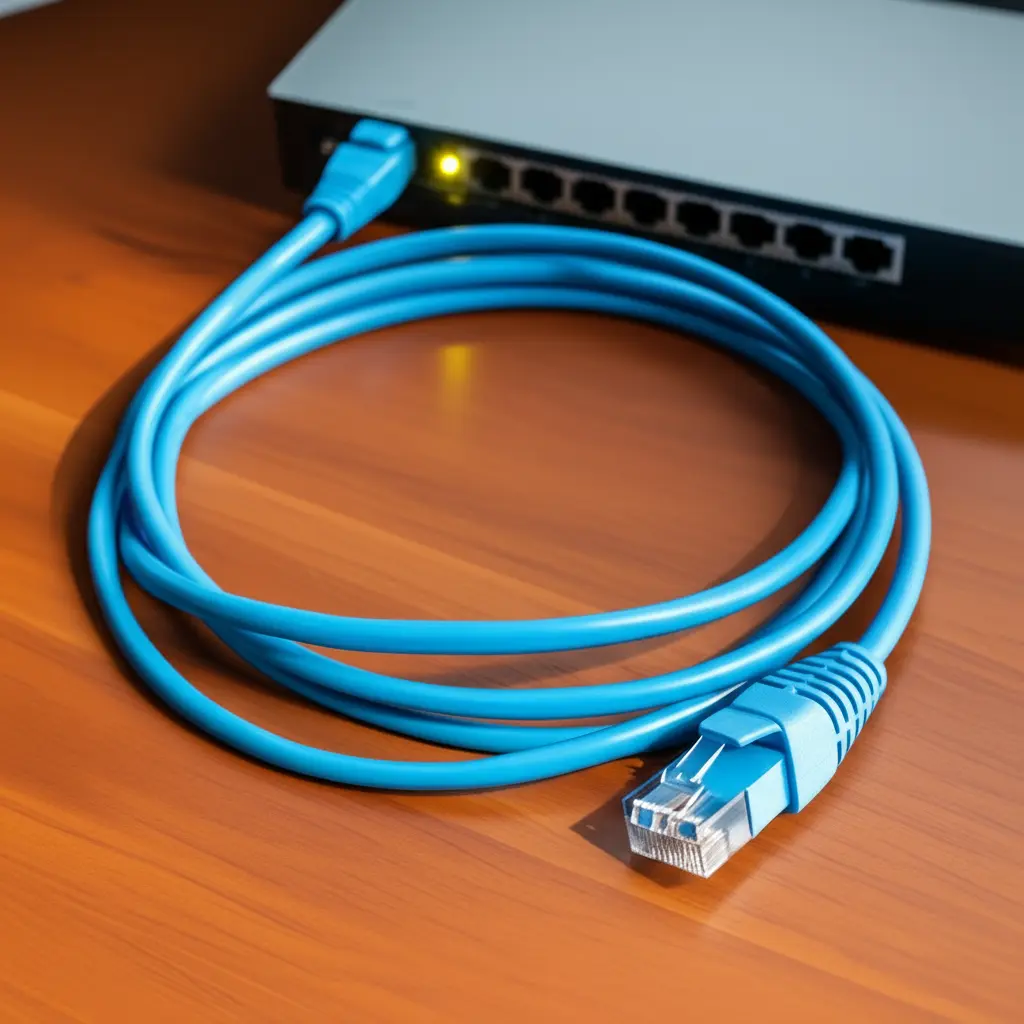

- کابل شبکه Cat5E utp: این کابل بدون شیلد برای شبکههای داخلی مناسب است.
- کابل شبکه Cat5E ftp: این کابل با شیلد فویلدار برای محیطهای پر از تداخل الکترومغناطیسی طراحی شده است.
- کابل شبکه Cat5E sftp: این کابل با شیلد فویلدار و توریدار برای محیطهای بسیار حساس استفاده میشود.
- کابل شبکه cat7: این کابل برای شبکههای بسیار پیشرفته و با سرعت بالا استفاده میشود.
علاوه بر این، پچ کوردها نیز از جمله محصولات محبوب این دسته هستند. برندهای معروفی مانند بلدن, لگراند, و یونیکام در این زمینه فعالیت میکنند.
کابلهای مخابراتی و فیبر نوری: ارتباطات پیشرفته
کابلهای مخابراتی و فیبر نوری دو نوع از سیمها و کابلهایی هستند که برای انتقال دادهها، اطلاعات و سیگنالها در شبکههای مخابراتی و ارتباطی استفاده میشوند. این کابلها نقش بسیار مهمی در ایجاد زیرساختهای مخابراتی، اینترنت پرسرعت و ارتباطات راهدور ایفا میکنند. در ادامه به تعریف، ساختار، انواع، کاربردها و تفاوتهای این کابلها میپردازیم.
کابلهای مخابراتی
کابلهای مخابراتی به کابلهایی گفته میشود که برای انتقال سیگنالهای صوتی، تصویری و دادهای در شبکههای مخابراتی استفاده میشوند. این کابلها معمولاً برای اتصال تلفنها، سیستمهای مخابراتی و شبکههای ارتباطی طراحی شدهاند.
ساختار کابلهای مخابراتی
کابلهای مخابراتی معمولاً از جفتهای سیم مسی تشکیل شدهاند که به صورت پیچیده (Twisted Pair) قرار گرفتهاند. این پیچش سیمها باعث کاهش تداخل الکترومغناطیسی (EMI) و بهبود کیفیت انتقال سیگنال میشود. برخی از کابلهای مخابراتی نیز دارای لایههای محافظ (Shielding) هستند که از سیگنالها در برابر نویزهای محیطی محافظت میکنند.
انواع کابلهای مخابراتی
- کابلهای فویلدار (Foil Shielded):
- این کابلها دارای لایه محافظ فویلدار هستند که از سیگنالها در برابر نویزهای محیطی محافظت میکند.
- مناسب برای محیطهای صنعتی و مکانهایی با تداخل الکترومغناطیسی زیاد.
- کابلهای زمینی:
- این کابلها برای نصب در زیرزمین طراحی شدهاند و دارای محافظهای خاصی هستند که از آنها در برابر رطوبت و فشار محافظت میکنند.
- کابلهای هوایی:
- این کابلها برای نصب در فضای باز و بدون نیاز به کانالکشی مناسب هستند.
- کابلهای آیفونی:
- این کابلها برای سیستمهای ارتباطی داخلی مانند سیستمهای تلفن داخلی (Intercom) استفاده میشوند.
- کابلهای KNX:
- این کابلها برای سیستمهای کنترل هوشمند ساختمان (BMS) طراحی شدهاند.
کاربردهای کابلهای مخابراتی
- شبکههای تلفنی: اتصال خطوط تلفن ثابت و سیستمهای مخابراتی.
- شبکههای ارتباطی: انتقال دادهها و اطلاعات در شبکههای محلی (LAN) و وسیع (WAN).
- سیستمهای امنیتی: اتصال دوربینهای مداربسته و سیستمهای اعلام خطر.
- سیستمهای هوشمند ساختمان: کنترل روشنایی، تهویه مطبوع و دیگر تجهیزات هوشمند.
کابلهای فیبر نوری
کابلهای فیبر نوری از فیبرهای شیشهای یا پلاستیکی ساخته شدهاند که از نور برای انتقال دادهها و اطلاعات استفاده میکنند. این کابلها به دلیل سرعت بالا و ظرفیت انتقال دادههای عظیم، در شبکههای مخابراتی و اینترنت پرسرعت کاربرد گستردهای دارند.
ساختار کابلهای فیبر نوری
کابلهای فیبر نوری معمولاً شامل موارد زیر هستند:
- هسته (Core): بخش مرکزی کابل که نور در آن حرکت میکند.
- روکش (Cladding): لایهای که دور هسته قرار دارد و باعث بازتاب نور به داخل هسته میشود.
- محافظ (Buffer): لایهای که از فیبر در برابر آسیبهای فیزیکی محافظت میکند.
- پوشش خارجی (Jacket): لایهای محافظ که دور کل کابل قرار دارد.
انواع کابلهای فیبر نوری
- کابل فیبر نوری اوت دور (Outdoor):
- این کابلها برای استفاده در فضای باز و در مسیرهای طولانی طراحی شدهاند.
- دارای محافظهای خاصی هستند که از آنها در برابر رطوبت، فشار و دماهای بالا محافظت میکنند.
- کابل فیبر نوری دراپ (Drop Cable):
- این کابلها برای اتصال نقاط نهایی به شبکه اصلی استفاده میشوند.
- معمولاً در شبکههای FTTH (Fiber To The Home) استفاده میشوند.
- کابل فیبر نوری کانالی (Duct Cable):
- این کابلها برای نصب در کانالهای زیرزمینی مناسب هستند.
- کابل فیبر نوری هوایی (Aerial Cable):
- این کابلها برای نصب در فضای باز و بدون نیاز به کانالکشی مناسب هستند.
- کابل فیبر نوری زیردریایی:
- این کابلها برای اتصال شبکههای مخابراتی بین کشورها و قارهها استفاده میشوند.
کاربردهای کابلهای فیبر نوری
- اینترنت پرسرعت: انتقال دادهها با سرعت بسیار بالا در شبکههای اینترنتی.
- شبکههای مخابراتی: اتصال شبکههای تلفنی و ارتباطی بین شهرها و کشورها.
- شبکههای دادهای: انتقال دادهها در سازمانها و مراکز داده.
- سیستمهای تلویزیونی دیجیتال: انتقال سیگنالهای تلویزیونی و ویدئویی.
- شبکههای نظامی و امنیتی: انتقال دادهها در سیستمهای امنیتی و نظامی.
تفاوت کابلهای مخابراتی و فیبر نوری
| ویژگی | کابلهای مخابراتی | کابلهای فیبر نوری |
|---|---|---|
| ماده انتقال | سیمهای مسی | نور |
| سرعت انتقال | متوسط | بسیار بالا |
| ظرفیت انتقال داده | محدود | بسیار بالا |
| طول عمر | متوسط | بسیار طولانی |
| مقاومت در برابر نویز | کم | بسیار بالا |
| هزینه | کمتر | بیشتر |
مزایای کابلهای فیبر نوری
- سرعت بالا: کابلهای فیبر نوری قادر به انتقال دادهها با سرعت بسیار بالا هستند.
- ظرفیت بالا: این کابلها میتوانند حجم عظیمی از دادهها را در یک زمان منتقل کنند.
- مقاومت در برابر نویز: کابلهای فیبر نوری تحت تأثیر نویزهای الکترومغناطیسی قرار نمیگیرند.
- طول عمر بالا: این کابلها عمر طولانیتری نسبت به کابلهای مسی دارند.
- امنیت بالا: انتقال دادهها در کابلهای فیبر نوری امنتر است و کمتر دچار مشکلات امنیتی میشود.
جمعبندی
کابلهای مخابراتی و فیبر نوری به عنوان دو نوع اصلی کابلهای انتقال داده، نقش بسیار مهمی در ایجاد زیرساختهای مخابراتی و ارتباطی ایفا میکنند. کابلهای مخابراتی برای کاربردهای سادهتر و فواصل کوتاهتر مناسب هستند، در حالی که کابلهای فیبر نوری برای شبکههای پیشرفته و فواصل طولانیتر استفاده میشوند. فروشگاه کابل آن با ارائه انواع کابلهای مخابراتی و فیبر نوری از برندهای معتبری مانند بلدن, زیمنس, و هایک ویژن، امکان انتخاب بهترین گزینه را برای مشتریان فراهم میکند.
در بخش کابل های مخابراتی، فروشگاه کابل آن انواع کابلهای مخابراتی و کابل فیبر نوری را عرضه میکند. این کابلها برای انتقال دادههای بزرگ و در فواصل طولانی استفاده میشوند.
- کابل فیبر نوری اوت دور: این کابل برای استفاده در فضای باز و در مسیرهای طولانی طراحی شده است.
- کابل فیبر نوری دراپ: برای اتصال نقاط نهایی به شبکه اصلی استفاده میشود.
- کابل فیبر نوری کانالی: این کابل برای نصب در کانالهای زیرزمینی مناسب است.
- کابل فیبر نوری هوایی: این کابلها برای نصب در فضای باز و بدون نیاز به کانالکشی مناسب هستند.
همچنین، کابلهای فویلدار (زمینی و هوایی) نیز برای محافظت در برابر تداخلهای الکترومغناطیسی ارائه میشوند.
کابلهای کواکسیال و کابلهای ترکیبی و کابل دوربین مداربسته: انتقال سیگنالهای ویدئویی و مخابراتی
کابلهای کواکسیال نوعی کابل هستند که برای انتقال سیگنالهای الکتریکی با فرکانس بالا استفاده میشوند. این کابلها به دلیل طراحی خاص خود، توانایی حفظ کیفیت سیگنال در فواصل طولانی را دارند و از تداخلهای الکترومغناطیسی (EMI) محافظت میکنند. کابلهای کواکسیال در شبکههای مخابراتی، تلویزیونی، ماهوارهای و سیستمهای نظارتی مانند دوربینهای مداربسته کاربرد گستردهای دارند.
ساختار کابلهای کواکسیال
کابلهای کواکسیال معمولاً از چهار بخش اصلی تشکیل شدهاند:
- هسته مرکزی (Core): این بخش معمولاً از مس یا آلومینیوم ساخته شده و نقش اصلی انتقال سیگنال را بر عهده دارد.
- عایق داخلی (Dielectric Insulator): این لایه دور هسته قرار دارد و از تماس مستقیم هسته با لایههای دیگر جلوگیری میکند.
- شبکه فلزی (Metallic Shield): این لایه از تداخل الکترومغناطیسی محافظت میکند.
- پوشش خارجی (Outer Jacket): این لایه محافظ است که کابل را در برابر آسیبهای فیزیکی و محیطی محافظت میکند.
انواع کابلهای کواکسیال
- RG6:
- این کابل برای انتقال سیگنالهای تلویزیونی، ماهوارهای و شبکههای CATV مناسب است.
- دارای ضخامت بیشتری نسبت به RG59 است و برای فواصل طولانیتر مناسب است.
- RG11:
- این کابل برای انتقال سیگنالهای RF در فواصل بسیار طولانی استفاده میشود.
- دارای قطر بزرگتری نسبت به RG6 است و برای شبکههای صنعتی مناسب است.
- RG58:
- این کابل برای شبکههای کامپیوتری قدیمی و سیستمهای ارتباطی کوتاهفاصله استفاده میشود.
- RG59:
- این کابل برای سیستمهای CCTV و تلویزیونی مناسب است.
- برای فواصل کوتاهتر نسبت به RG6 استفاده میشود.
- RG174:
- این کابل برای اتصال آنتنها و دستگاههای کوچک استفاده میشود.
- RG213:
- این کابل برای انتقال سیگنالهای RF در فواصل طولانی و شبکههای صنعتی استفاده میشود.
- RG223:
- این کابل برای انتقال سیگنالهای RF در محیطهای صنعتی و نظامی مناسب است.
کاربردهای کابلهای کواکسیال
- سیستمهای تلویزیونی: انتقال سیگنالهای تلویزیونی و ماهوارهای.
- شبکههای کامپیوتری قدیمی: اتصال دستگاهها در شبکههای محلی (LAN).
- سیستمهای نظارتی: اتصال دوربینهای مداربسته به دستگاههای ضبط.
- آنتنها و مخابرات: انتقال سیگنالهای RF و مخابراتی.
کابلهای ترکیبی چیست؟
کابلهای ترکیبی نوعی کابل هستند که از ترکیب چندین نوع سیم یا کابل مختلف تشکیل شدهاند. این کابلها به منظور انجام چندین عملکرد همزمان طراحی شدهاند و در مواردی که نیاز به انتقال انواع مختلفی از سیگنالها وجود دارد، استفاده میشوند.
ساختار کابلهای ترکیبی
کابلهای ترکیبی معمولاً شامل موارد زیر هستند:
- سیمهای برق: برای انتقال انرژی الکتریکی.
- کابلهای داده: برای انتقال دادهها و اطلاعات.
- سیمهای کنترل: برای ارسال سیگنالهای کنترلی.
- لایههای محافظ: برای محافظت در برابر نویزهای محیطی.
کاربردهای کابلهای ترکیبی
- سیستمهای صنعتی: اتصال تجهیزات صنعتی که نیاز به تأمین برق، انتقال داده و ارسال سیگنالهای کنترلی دارند.
- دوربینهای مداربسته: انتقال تصاویر و تأمین برق دوربینها.
- سیستمهای هوشمند ساختمان: اتصال تجهیزات هوشمند مانند سنسورها، روشنایی و تهویه مطبوع.
- تجهیزات پزشکی: اتصال دستگاههای پزشکی که نیاز به انتقال داده و تأمین برق دارند.
کابل دوربین مداربسته چیست؟
کابل دوربین مداربسته نوعی کابل است که برای اتصال دوربینهای مداربسته به دستگاههای ضبط و نمایش تصاویر استفاده میشود. این کابلها معمولاً ترکیبی از سیمهای داده و برق هستند و به منظور انتقال تصاویر و تأمین انرژی الکتریکی دوربینها طراحی شدهاند.
انواع کابل دوربین مداربسته
- کابلهای کواکسیال:
- این کابلها برای انتقال تصاویر ویدئویی از دوربینها استفاده میشوند.
- معمولاً از نوع RG59 یا RG6 هستند.
- کابلهای ترکیبی (Power + Video):
- این کابلها ترکیبی از سیمهای برق و کواکسیال هستند.
- برای انتقال تصاویر و تأمین برق دوربینها استفاده میشوند.
- کابلهای شبکه (Ethernet):
- این کابلها برای دوربینهای IP که از شبکه اینترنت برای انتقال داده استفاده میکنند، مناسب هستند.
- معمولاً از نوع Cat5E یا Cat6 هستند.
کاربردهای کابل دوربین مداربسته
- سیستمهای نظارتی: اتصال دوربینهای مداربسته به دستگاههای ضبط و نمایش تصاویر.
- سیستمهای امنیتی: اتصال دوربینهای مداربسته در مراکز امنیتی و صنعتی.
- سیستمهای هوشمند ساختمان: اتصال دوربینهای مداربسته به سیستمهای مدیریت ساختمان.
جمعبندی
کابلهای کواکسیال, ترکیبی و دوربین مداربسته هر کدام نقش مهمی در انتقال سیگنالها و دادهها ایفا میکنند. کابلهای کواکسیال برای انتقال سیگنالهای تلویزیونی و ماهوارهای مناسب هستند، در حالی که کابلهای ترکیبی برای انجام چندین عملکرد همزمان طراحی شدهاند. کابلهای دوربین مداربسته نیز برای اتصال دوربینها به سیستمهای نظارتی استفاده میشوند. فروشگاه کابل آن با ارائه انواع کابلهای کواکسیال، ترکیبی و دوربین مداربسته از برندهای معتبری مانند بلدن, زیمنس, و هایک ویژن، امکان انتخاب بهترین گزینه را برای مشتریان فراهم میکند.
کابلهای کواکسیال در فروشگاه کابل آن شامل مدلهای مختلفی مانند RG6, RG11, RG58, و RG59 هستند. این کابلها برای انتقال سیگنالهای ویدئویی، ماهوارهای و مخابراتی استفاده میشوند.
- کابل کواکسیال RG6: برای سیستمهای تلویزیونی و ماهوارهای مناسب است.
- کابل کواکسیال RG11: برای انتقال سیگنالهای RF و در فواصل طولانی استفاده میشود.
- کابل کواکسیال RG58: برای شبکههای کامپیوتری قدیمی استفاده میشود.
- کابل کواکسیال RG59: برای سیستمهای CCTV و تلویزیونی استفاده میشود.
- کابل کواکسیال RG174: برای انتقال سیگنالهای RF و در فواصل کوتاه استفاده میشود.
- کابل کواکسیال RG213: برای انتقال سیگنالهای RF و در فواصل طولانی استفاده میشود.
- کابل کواکسیال RG223: برای انتقال سیگنالهای RF و در فواصل طولانی استفاده میشود.
سیم و کابلهای برق: قدرت و ایمنی
سیم و کابل برق ابزارهایی هستند که برای انتقال انرژی الکتریکی از منبع به مصرفکننده استفاده میشوند. این سیمها و کابلها در انواع مختلفی تولید میشوند و نقش حیاتی در تأمین برق خانگی، صنعتی و تجاری ایفا میکنند. در ادامه به تعریف، ساختار، انواع، کاربردها و ویژگیهای سیم و کابل برق پرداخته میشود.
تعریف سیم و کابل برق
- سیم برق: سیم برق به عنوان یک رسانای الکتریکی ساده شناخته میشود که معمولاً از مس یا آلومینیوم ساخته شده و با یک لایه عایق پوشانده شده است. این سیمها برای انتقال جریان الکتریکی در فواصل کوتاه و در شبکههای داخلی استفاده میشوند.
- کابل برق: کابل برق شامل یک یا چند رسانای الکتریکی است که با لایههای عایق و محافظ پوشانده شدهاند. این کابلها برای انتقال انرژی الکتریکی در فواصل طولانیتر و در شرایط محیطی مختلف طراحی شدهاند.
ساختار سیم و کابل برق
- رسانا (Conductor):
- این بخش از مس یا آلومینیوم ساخته میشود و نقش اصلی انتقال جریان الکتریکی را بر عهده دارد.
- مس به دلیل رسانایی بالا و مقاومت کمتر، معمولاً انتخاب اول است، اما آلومینیوم به دلیل قیمت پایینتر نیز مورد استفاده قرار میگیرد.
- عایق (Insulation):
- این لایه دور رسانا قرار دارد و از تماس مستقیم آن با محیط اطراف جلوگیری میکند.
- مواد عایق معمولاً از PVC، XLPE یا سیلیکون ساخته میشوند.
- محافظ (Shielding):
- در برخی کابلها، لایهای از فویل یا توری فلزی برای محافظت در برابر تداخل الکترومغناطیسی (EMI) استفاده میشود.
- پوشش خارجی (Outer Jacket):
- این لایه محافظ است که کابل را در برابر آسیبهای فیزیکی، رطوبت و شرایط محیطی محافظت میکند.
انواع سیم و کابل برق
1. بر اساس نوع رسانا
- کابل مسی:
- این کابلها از مس ساخته شدهاند و به دلیل رسانایی بالا، مقاومت کمتر و عمر طولانیتر، محبوبترین گزینه هستند.
- شامل انواع سیم مسی افشان, سیم مسی مفتول و کابل مسی زمینی.
- کابل آلومینیومی:
- این کابلها از آلومینیوم ساخته شدهاند و به دلیل وزن سبکتر و قیمت پایینتر، در خطوط انتقال برق فشار قوی و شبکههای هوایی استفاده میشوند.
- شامل انواع کابل آلومینیوم زمینی, کابل آلومینیوم خودنگهدار و کابل آلومینیوم لخت.
2. بر اساس ولتاژ
- کابل برق فشار ضعیف:
- این کابلها برای شبکههای خانگی و تجاری استفاده میشوند.
- ولتاژ کاری: تا 1 کیلوولت.
- کابل برق فشار متوسط:
- این کابلها برای شبکههای صنعتی و توزیع برق استفاده میشوند.
- ولتاژ کاری: 1 تا 36 کیلوولت.
- کابل برق فشار قوی:
- این کابلها برای انتقال برق در شبکههای بزرگ و خطوط انتقال برق فشار قوی استفاده میشوند.
- ولتاژ کاری: بالاتر از 36 کیلوولت.
3. بر اساس نوع عایق
- کابل PVC:
- این کابلها دارای عایق پلاستیکی هستند و برای استفاده در شبکههای داخلی مناسباند.
- کابل XLPE:
- این کابلها دارای عایق پلیاتیلن با چگالی بالا هستند و برای شرایط محیطی سخت و ولتاژهای بالا مناسباند.
- کابل سیلیکونی:
- این کابلها برای استفاده در محیطهای با دماهای بالا مانند کورهها و صنایع سنگین طراحی شدهاند.
4. بر اساس کاربرد
- کابل نسوز:
- این کابلها در برابر حرارت و آتش مقاوم هستند و برای مکانهایی مانند بیمارستانها و ساختمانهای بلند مرتبه استفاده میشوند.
- کابل سیلیکونی هیت:
- این کابلها برای استفاده در محیطهای با دماهای بالا طراحی شدهاند.
- کابل سیلیکونی فایر:
- این کابلها در برابر آتش مقاوم هستند و برای مکانهایی مانند تونلها و مترو استفاده میشوند.
کاربردهای سیم و کابل برق
- شبکههای خانگی:
- انتقال برق به لوازم خانگی مانند یخچال، تلویزیون و لامپها.
- شبکههای صنعتی:
- تأمین برق ماشینآلات صنعتی و تجهیزات سنگین.
- خطوط انتقال برق:
- انتقال برق از نیروگاهها به شهرها و روستاها.
- شبکههای زیرزمینی:
- استفاده در کانالهای زیرزمینی برای توزیع برق.
- محیطهای با دماهای بالا:
- استفاده در کورهها، صنایع فولاد و پتروشیمی.
مزایای سیم و کابل برق
- رسانایی بالا: کابلهای مسی به دلیل رسانایی بالا، انتقال برق را بهینه میکنند.
- مقاومت در برابر شرایط محیطی: کابلهای با عایق XLPE یا سیلیکونی در برابر رطوبت، حرارت و آتش مقاوم هستند.
- طول عمر بالا: کابلهای باکیفیت عمر طولانیتری دارند و نیاز به تعویض کمتری دارند.
- تنوع در کاربرد: انواع مختلفی از کابلها برای شرایط مختلف موجود است.
جمعبندی
سیم و کابل برق به عنوان اجزای اصلی شبکههای برق، نقش حیاتی در انتقال انرژی الکتریکی ایفا میکنند. انتخاب نوع مناسب سیم یا کابل برق به عواملی مانند ولتاژ، شرایط محیطی و کاربرد بستگی دارد. فروشگاه کابل آن با ارائه انواع سیم و کابل برق از برندهای معتبری مانند بلدن, اشنایدر, و زیمنس، امکان انتخاب بهترین گزینه را برای مشتریان فراهم میکند.
در بخش سیم و کابل برق، فروشگاه کابل آن انواع کابلهای مسی و کابل آلومینیومی را ارائه میکند. این کابلها برای انتقال انرژی الکتریکی در ساختمانها، صنایع و شبکههای برق استفاده میشوند.
- کابل آلومینیوم خودنگهدار: این کابل برای خطوط هوایی و توزیع برق در مناطق روستایی مناسب است.
- کابل آلومینیوم زمینی: این کابل برای نصب در زیرزمین مناسب است.
- کابل آلومینیوم لخت: این کابل برای خطوط هوایی و توزیع برق در مناطق روستایی مناسب است.
- کابل مسی افشان: برای استفاده در سیمکشی داخلی ساختمانها استفاده میشود.
- کابل مسی مفتول: برای استفاده در سیمکشی داخلی ساختمانها استفاده میشود.
- کابل برق فشار قوی: این کابلها برای انتقال برق در ولتاژهای بالا طراحی شدهاند.
- کابل نسوز: این کابلها برای استفاده در محیطهای با دماهای بالا مناسب است.
- کابل سیلیکونی هیت: این کابلها برای استفاده در محیطهای با دماهای بالا مناسب است.
- کابل سیلیکونی فایر: این کابلها برای استفاده در محیطهای با دماهای بالا مناسب است.
کابل فرمان: تنوع در کاربرد
کابل فرمان نوعی کابل است که برای انتقال سیگنالهای کنترلی و دستورات بین تجهیزات صنعتی، ماشینآلات و سیستمهای اتوماسیون استفاده میشود. این کابلها نقش حیاتی در عملکرد صحیح سیستمهای کنترل صنعتی ایفا میکنند و به عنوان پل ارتباطی بین دستگاههای کنترلکننده (مانند PLC) و تجهیزات اجرایی (مانند موتورها، شیرها و سنسورها) عمل میکنند.
ساختار کابل فرمان
کابلهای فرمان معمولاً از چند جفت سیم یا رشته تشکیل شدهاند که هر کدام برای ارسال یک سیگنال خاص طراحی شدهاند. ساختار اصلی این کابلها شامل موارد زیر است:
- رسانا (Conductor):
- این بخش از مس یا آلومینیوم ساخته شده و نقش اصلی انتقال سیگنالهای کنترلی را بر عهده دارد.
- معمولاً از سیمهای نرم و انعطافپذیر استفاده میشود تا نصب و استفاده آن آسانتر باشد.
- عایق (Insulation):
- این لایه دور رسانا قرار دارد و از تماس مستقیم آن با محیط اطراف جلوگیری میکند.
- مواد عایق معمولاً از PVC، XLPE یا مواد مقاوم در برابر حرارت و شیمیایی ساخته میشوند.
- محافظ (Shielding):
- در برخی کابلهای فرمان، لایهای از فویل یا توری فلزی برای محافظت در برابر تداخل الکترومغناطیسی (EMI) استفاده میشود.
- این لایه برای کاهش نویز و افزایش دقت انتقال سیگنالها ضروری است.
- پوشش خارجی (Outer Jacket):
- این لایه محافظ است که کابل را در برابر آسیبهای فیزیکی، رطوبت و شرایط محیطی محافظت میکند.
- مواد پوشش خارجی معمولاً از PVC یا مواد مقاوم در برابر روغن، بنزین و مواد شیمیایی ساخته میشوند.
انواع کابل فرمان
کابلهای فرمان بر اساس ساختار و کاربرد به انواع مختلفی تقسیم میشوند:
- کابل فرمان ساده:
- این کابلها فاقد لایه محافظ هستند و برای محیطهایی که تداخل الکترومغناطیسی کم است، مناسباند.
- کاربرد: شبکههای داخلی و محیطهای خانگی یا تجاری.
- کابل فرمان شیلددار:
- این کابلها دارای لایه محافظ فویلدار یا توریدار هستند که از سیگنالها در برابر نویزهای محیطی محافظت میکنند.
- کاربرد: محیطهای صنعتی و مکانهایی با تداخل الکترومغناطیسی زیاد.
- کابل فرمان انعطافپذیر:
- این کابلها برای محیطهایی که نیاز به حرکت مداوم دارند، طراحی شدهاند.
- کاربرد: رباتها، تجهیزات متحرک و خطوط تولید خودکار.
- کابل فرمان AWG:
- این کابلها بر اساس استاندارد AWG (American Wire Gauge) طبقهبندی میشوند و برای انتقال سیگنالهای دقیق در سیستمهای ابزاردقیق استفاده میشوند.
- کاربرد: سنسورها، تجهیزات اندازهگیری و کنترل.
- کابل فرمان سنسوری:
- این کابلها برای اتصال سنسورها به سیستمهای کنترل طراحی شدهاند.
- کاربرد: سیستمهای نظارتی، اتوماسیون صنعتی و تجهیزات هوشمند.
کاربردهای کابل فرمان
کابلهای فرمان در انواع مختلفی از صنایع و سیستمها استفاده میشوند. مهمترین کاربردهای این کابلها عبارتند از:
- اتوماسیون صنعتی:
- اتصال PLCها به موتورها، شیرها و سایر تجهیزات اجرایی.
- کنترل خطوط تولید خودکار و رباتها.
- سیستمهای نظارتی:
- اتصال سنسورها و دوربینهای مداربسته به سیستمهای مدیریت و کنترل.
- تجهیزات پزشکی:
- اتصال دستگاههای پزشکی به سیستمهای کنترل و نمایش.
- سیستمهای هوشمند ساختمان:
- کنترل روشنایی، تهویه مطبوع، سیستمهای امنیتی و دیگر تجهیزات هوشمند.
- صنایع سنگین:
- اتصال تجهیزات سنگین مانند توربینها، پمپها و کمپرسورها به سیستمهای کنترل.
مزایای کابل فرمان
- دقت بالا: کابلهای فرمان به دلیل طراحی دقیق، انتقال سیگنالهای کنترلی را با دقت بالا انجام میدهند.
- مقاومت در برابر نویز: کابلهای شیلددار در برابر تداخل الکترومغناطیسی مقاوم هستند و از دقت سیگنالها محافظت میکنند.
- انعطافپذیری: برخی از کابلهای فرمان به دلیل ساختار انعطافپذیر، برای محیطهای متحرک مناسباند.
- طول عمر بالا: کابلهای باکیفیت عمر طولانیتری دارند و نیاز به تعویض کمتری دارند.
- تنوع در کاربرد: انواع مختلفی از کابلهای فرمان برای شرایط مختلف موجود است.
تفاوت کابل فرمان با سایر کابلها
| ویژگی | کابل فرمان | سایر کابلها |
|---|---|---|
| هدف استفاده | انتقال سیگنالهای کنترلی | انتقال انرژی یا داده |
| رسانا | معمولاً از مس نرم و انعطافپذیر | ممکن است از مس یا آلومینیوم باشد |
| محافظ | ممکن است دارای لایه شیلد باشد | ممکن است فاقد لایه شیلد باشد |
| کاربرد | سیستمهای کنترل و اتوماسیون | شبکههای برق، داده و مخابراتی |
جمعبندی
کابلهای فرمان به عنوان اجزای اصلی سیستمهای کنترل و اتوماسیون، نقش حیاتی در انتقال سیگنالهای کنترلی ایفا میکنند. این کابلها به دلیل دقت بالا، مقاومت در برابر نویز و تنوع در کاربرد، در صنایع مختلفی مانند اتوماسیون صنعتی، سیستمهای نظارتی و تجهیزات پزشکی استفاده میشوند. فروشگاه کابل آن با ارائه انواع کابلهای فرمان از برندهای معتبری مانند بلدن, اشنایدر, و زیمنس، امکان انتخاب بهترین گزینه را برای مشتریان فراهم میکند.
کابلهای ترکیبی و کابل فرمان نیز از دیگر محصولات این فروشگاه هستند. این کابلها برای کاربردهای خاصی مانند کنترل تجهیزات صنعتی و انتقال سیگنالهای کنترلی استفاده میشوند.
- کابل فرمان ساده: برای کنترل تجهیزات صنعتی استفاده میشود.
- کابل فرمان شیلددار: برای محافظت در برابر تداخلهای الکترومغناطیسی طراحی شده است.
- کابل ابزار دقیق AWG: این کابلها برای اتصال سنسورها و تجهیزات دقیق استفاده میشوند.
- کابل ابزار دقیق ساده: برای اتصال سنسورها و تجهیزات دقیق استفاده میشود.
- کابل ابزار دقیق شیلددار: برای محافظت در برابر تداخلهای الکترومغناطیسی طراحی شده است.
- کابل ابزار دقیق سنسوری: برای اتصال سنسورها و تجهیزات دقیق استفاده میشود.
تجهیزات جانبی: تکمیل کننده شبکهها
تجهیزات جانبی شبکه به مجموعهای از وسایل و ابزارها اطلاق میشود که برای نصب، مدیریت، حفاظت و بهینهسازی عملکرد شبکههای کامپیوتری و سیستمهای ارتباطی استفاده میشوند. این تجهیزات نقش حیاتی در ایجاد زیرساختهای شبکه دارند و به عنوان مکمل کابلها و دستگاههای اصلی شبکه عمل میکنند. در ادامه به تعریف، انواع، کاربردها و ویژگیهای تجهیزات جانبی شبکه پرداخته میشود.
تعریف تجهیزات جانبی شبکه
تجهیزات جانبی شبکه شامل هر آنچه است که برای پشتیبانی از عملکرد شبکه ضروری است، اما مستقیماً در انتقال دادهها یا اطلاعات شرکت نمیکند. این تجهیزات شامل رک, فلکسی, باکس, گلند, بست, داکت, اتصالات شبکه و سایر ابزارهای کمکی هستند.
انواع تجهیزات جانبی شبکه
1. رک (Rack)
- تعریف: رک یک قاب فلزی یا پلاستیکی است که برای نگهداری و سازماندهی تجهیزات شبکه مانند سوئیچها، روترها، سرورها و پچ پنلها استفاده میشود.
- کاربرد:
- نصب و مدیریت تجهیزات شبکه در مراکز داده و سرورها.
- بهبود سازماندهی و دسترسی آسان به تجهیزات.
- ویژگیها:
- اندازههای مختلف (معمولاً بر اساس واحد U).
- قابلیت نصب در محیطهای خانگی، تجاری و صنعتی.
2. فلکسی (Flexible Conduit)
- تعریف: فلکسی نوعی لوله انعطافپذیر است که برای محافظت کابلها در برابر آسیبهای فیزیکی و شرایط محیطی استفاده میشود.
- کاربرد:
- محافظت کابلهای شبکه در محیطهای صنعتی و خارجی.
- جلوگیری از تداخل الکترومغناطیسی.
- ویژگیها:
- مقاوم در برابر آب، روغن و مواد شیمیایی.
- انعطافپذیری بالا برای نصب در مسیرهای پیچیده.
3. باکس (Box)
- تعریف: باکس یک محفظه است که برای محافظت و سازماندهی تجهیزات شبکه و اتصالات استفاده میشود.
- کاربرد:
- نگهداری تجهیزات شبکه مانند پچ پنلها و سوئیچها.
- محافظت اتصالات کابلها در برابر آسیبهای فیزیکی و محیطی.
- ویژگیها:
- ساختار مقاوم و ضد آب.
- طراحی مناسب برای نصب داخلی و خارجی.
4. گلند (Gland)
- تعریف: گلند یک اتصال است که برای ورود و خروج کابلها به داخل تجهیزات یا باکسها استفاده میشود.
- کاربرد:
- محافظت کابلها در برابر آسیبهای فیزیکی و نفوذ آب.
- سازماندهی و ثابت نگه داشتن کابلها.
- ویژگیها:
- مقاوم در برابر آب و گرد و غبار.
- انواع مختلف برای کابلهای با قطرهای متفاوت.
5. بست (Cable Tie)
- تعریف: بستها ابزارهایی هستند که برای بستن و سازماندهی کابلها استفاده میشوند.
- کاربرد:
- مرتبسازی کابلها در پشت رکها و داخل باکسها.
- جلوگیری از درهمپیچیدگی کابلها.
- ویژگیها:
- ساختار محکم و مقاوم.
- انواع مختلف بر اساس اندازه و متریال (پلاستیکی یا فلزی).
6. داکت و تجهیزات (Cable Duct & Accessories)
- تعریف: داکت یک کانال است که برای نگهداری و محافظت کابلها در برابر آسیبهای فیزیکی استفاده میشود.
- کاربرد:
- نصب کابلها در دیوارها، کفها و سقفها.
- سازماندهی و محافظت کابلها در محیطهای داخلی و خارجی.
- ویژگیها:
- مقاوم در برابر آتش، آب و شوک.
- قابلیت نصب سریع و آسان.
7. اتصالات شبکه (Network Connectors)
- تعریف: اتصالات شبکه شامل انواع پورتها، آداپتورها و کانکتورهایی هستند که برای اتصال کابلها به تجهیزات شبکه استفاده میشوند.
- کاربرد:
- اتصال کابلهای شبکه به سوئیچها، روترها و کامپیوترها.
- ایجاد اتصالات دقیق و پایدار.
- ویژگیها:
- سازگاری با استانداردهای مختلف شبکه (Cat5E, Cat6, Cat6A و …).
- مقاوم در برابر خوردگی و آسیبهای فیزیکی.
کاربردهای تجهیزات جانبی شبکه
مراکز داده (Data Centers):
- نصب و مدیریت تجهیزات شبکه در محیطهای بزرگ و پیچیده.
- محافظت کابلها و تجهیزات در برابر آسیبهای فیزیکی و محیطی.
شبکههای خانگی و تجاری:
- سازماندهی و محافظت کابلها در محیطهای داخلی.
- ایجاد اتصالات دقیق و پایدار.
محیطهای صنعتی:
- محافظت کابلها در برابر شرایط سخت محیطی مانند رطوبت، گرد و غبار و مواد شیمیایی.
- نصب کابلها در مسیرهای پیچیده و دسترسی دشوار.
سیستمهای نظارتی:
- محافظت کابلهای دوربینهای مداربسته در برابر آسیبهای فیزیکی و شرایط محیطی.
- سازماندهی کابلها در محیطهای خارجی.
مزایای تجهیزات جانبی شبکه
- سازماندهی و مرتبسازی: تجهیزات جانبی به مرتبسازی کابلها و تجهیزات شبکه کمک میکنند و از درهمپیچیدگی جلوگیری میکنند.
- محافظت در برابر آسیبها: این تجهیزات کابلها و تجهیزات شبکه را در برابر آسیبهای فیزیکی، رطوبت و شرایط محیطی محافظت میکنند.
- افزایش طول عمر تجهیزات: با محافظت از کابلها و تجهیزات، عمر مفید آنها افزایش مییابد.
- سهولت نصب و نگهداری: تجهیزات جانبی به نصب و نگهداری آسانتر کابلها و تجهیزات شبکه کمک میکنند.
- بهبود عملکرد شبکه: با سازماندهی و محافظت کابلها، عملکرد شبکه بهبود مییابد و احتمال بروز مشکلات کاهش مییابد.
جمعبندی
تجهیزات جانبی شبکه به عنوان اجزای کمکی، نقش حیاتی در ایجاد زیرساختهای شبکه ایفا میکنند. این تجهیزات شامل رک, فلکسی, باکس, گلند, بست, داکت و اتصالات شبکه هستند و برای نصب، مدیریت و محافظت از شبکهها ضروریاند. فروشگاه کابل آن با ارائه انواع تجهیزات جانبی شبکه از برندهای معتبری مانند بلدن, اشنایدر, و زیمنس، امکان انتخاب بهترین گزینه را برای مشتریان فراهم میکند.
فروشگاه کابل آن علاوه بر کابلها، تجهیزات جانبی متنوعی نیز ارائه میکند. این تجهیزات شامل رک, فلکسی, باکس, گلند, بست, اتصالات شبکه و داکت هستند. این محصولات برای نصب و مدیریت کابلها ضروری هستند.
برندهای معتبر: کیفیت و اطمینان
فروشگاه کابل آن با همکاری برندهای معتبری مانند بلدن, اشنایدر, زیمنس, هایک ویژن, و لگراند، محصولات با کیفیتی را به مشتریان ارائه میکند. این برندها با تجربههای چندین ساله خود، اعتماد مشتریان را جلب کردهاند.
نتیجهگیری
فروشگاه کابل آن با داشتن انواع پچ کورد, کابل مسی, کابل فرمان, کابل شبکه, کابل ترکیبی, کابل کواکسیال, کابل مخابراتی, کابل فیبر نوری, کابل آلومینیومی, و کابل برق فشار قوی، نیازهای مختلف مشتریان را برطرف میکند. این فروشگاه با ارائه محصولات با کیفیت و خدمات پس از فروش، به یکی از انتخابهای برتر در بازار تبدیل شده است.
