کابل شبکه
استفاده از کابل شبکه
در دنیای امروز، همه چیز به هم متصل است. از تلفن هوشمند شما تا لپ‌تاپ، از تلویزیون هوشمند تا کنسول بازی، همه این دستگاه‌ها نیاز به راهی برای ارتباط با یکدیگر دارند. این ارتباط از طریق چیزی به نام کابل شبکه انجام می‌شود. کابل شبکه مثل جاده‌ای است که شهرهای مختلف را به هم متصل می‌کند. همان‌طور که جاده‌ها اجازه می‌دهند ماشین‌ها بین مکان‌ها حرکت کنند، کابل‌های شبکه به داده‌ها اجازه می‌دهند بین دستگاه‌ها جابجا شوند. بدون آنها، زندگی دیجیتال مدرن ما به کلی متوقف می‌شد.
اما دقیقاً کابل شبکه چیست؟ چرا به آن نیاز داریم؟ و چگونه کار می‌کند؟ این سوالاتی هستند که در این راهنمای جامع به آنها خواهیم پرداخت. در پایان این مقاله، شما درک واضحی از کابل‌های شبکه، انواع آنها، کاربردها و نحوه تأثیرگذاری آنها بر عملکرد شبکه خود خواهید داشت.
مقدمه: درک کابل‌های شبکه و اهمیت آنها
یک کابل شبکه به سادگی یک سیم فیزیکی است که یک دستگاه را به دستگاه دیگر متصل می‌کند تا اطلاعات را مبادله کنند. به عنوان مثال، وقتی شما کامپیوتر خود را با استفاده از یک کابل به روتر متصل می‌کنید، یک اتصال مستقیم برای جریان داده ایجاد می‌کنید. این ممکن است ساده به نظر برسد، اما در پشت صحنه، چیزهای بیشتری در حال وقوع است.
کابل‌های شبکه به دلیل ارائه اتصالات پایدار و سریع در مقایسه با گزینه‌های بی‌سیم بسیار مهم هستند. در حالی که Wi-Fi راحت است، گاهی به دلیل تداخل یا سیگنال ضعیف قابل اعتماد نیست. از طرف دیگر، کابل‌های شبکه سرعت و عملکرد ثابتی ارائه می‌دهند که برای وظایفی مانند پخش ویدئو، بازی آنلاین یا اجرای برنامه‌های کاری حیاتی است.
به عنوان مثال، تصور کنید که از خانه کار می‌کنید و باید در یک تماس ویدئویی با تیم خود شرکت کنید. اگر اتصال شما در حین جلسه قطع شود، ممکن است باعث تأخیر یا حتی از دست دادن بحث‌های مهم شود. استفاده از کابل شبکه اطمینان می‌دهد که اتصال شما در طول جلسه قوی و پایدار باقی می‌ماند. به همین دلیل است که حرفه‌ای‌ها اغلب ترجیح می‌دهند برای وظایف حساس از اتصالات سیمی استفاده کنند.
حالا بیایید عمیق‌تر به تاریخچه کابل‌های شبکه نگاه کنیم و ببینیم چگونه در طول زمان تکامل یافته‌اند.
تاریخچه کابل شبکه
داستان کابل‌های شبکه خیلی قبل از اختراع کامپیوترها آغاز شد. در حقیقت، اولین کابل‌ها برای سیستم‌های تلگراف در قرن نوزدهم استفاده می‌شدند. این کابل‌های اولیه اجازه می‌دادند پیام‌ها از طریق ارسال سیگنال‌های الکتریکی از روی سیم‌ها در فواصل طولانی منتقل شوند. با گذشت زمان و پیشرفت فناوری، این سیم‌های اولیه به کابل‌های پیشرفتهای تبدیل شدند که قادر به حمل اطلاعات بسیار پیچیده‌تر بودند.
یکی از نقاط عطف مهم در توسعه کابل‌های شبکه، اختراع اترنت در دهه 1970 بود. اترنت به استانداردی برای شبکه‌های محلی (LAN) تبدیل شد که شامل گروهی از کامپیوترها هستند که در یک منطقه کوچک مانند یک ساختمان اداری یا محوطه دانشگاه به هم متصل شده‌اند. در ابتدا، کابل‌های اترنت تنها قادر به مدیریت سرعت‌هایی تا 10 مگابیت بر ثانیه (Mbps) بودند. با این حال، با افزایش تقاضا برای اینترنت سریع‌تر، نسخه‌های جدیدتری از کابل‌های اترنت توسعه یافتند که هر کدام سرعت‌ها و عملکرد بهتری ارائه می‌دادند.
یکی دیگر از پیشرفتهای مهم، معرفی کابل‌های فیبر نوری در اواخر قرن بیستم بود. برخلاف کابل‌های مسی سنتی، فیبر نوری از رشته‌های شیشه‌ای یا پلاستیکی برای انتقال داده‌ها با استفاده از نور به جای الکتریسیته استفاده می‌کند. این نوآوری امکان دستیابی به سرعت‌های بسیار بالاتر و فواصل طولانی‌تر بدون از دست دادن کیفیت سیگنال را فراهم کرد. امروزه، کابل‌های فیبر نوری به طور گسترده در شبکه‌های اصلی استفاده می‌شوند که مانند بزرگراه‌های اصلی اینترنت، شهرها و کشورها را به هم متصل می‌کنند.
با ادامه اتکای ما به فناوری‌های دیجیتال، اهمیت کابل‌های شبکه تنها افزایش می‌یابد. آنها بنیان زیرساخت ارتباطی مدرن ما را تشکیل می‌دهند و همه چیز از ایمیل و شبکه‌های اجتماعی تا محاسبات ابری و هوش مصنوعی را ممکن می‌سازند.
انواع کابل‌های شبکه: اترنت، فیبر نوری و کواکسیال
وقتی به کابل‌های شبکه می‌پردازیم، سه نوع اصلی وجود دارد: کابل‌های اترنت، کابل‌های فیبر نوری و کابل‌های کواکسیال. هر نوع برای یک هدف خاص طراحی شده و مزایا و معایب خاص خود را دارد. حالا به هر کدام نگاه دقیق‌تری می‌اندازیم.
کابل‌های اترنت
کابل‌های اترنت به طور قابل توجهی رایج‌ترین نوع کابل شبکه‌ای هستند که امروزه استفاده می‌شوند. آنها شامل جفت‌هایی از سیم‌های مسی هستند که در یک روکش خارجی قرار گرفته‌اند. پیچش این سیم‌ها به کاهش تداخل از منابع خارجی کمک می‌کند و انتقال داده‌های واضح‌تر و قابل اعتمادتر را تضمین می‌کند.
چندین دسته‌بندی از کابل‌های اترنت وجود دارد که هر کدام برای سطوح مختلفی از عملکرد طراحی شده‌اند. به عنوان مثال، کابل‌های Cat5e سرعت‌هایی تا 1 گیگابیت بر ثانیه (Gbps) را در فواصل تا 100 متر پشتیبانی می‌کنند. کابل‌های Cat6 سرعت‌هایی تا 10 Gbps را ارائه می‌دهند، اما فقط برای فواصل کوتاه‌تر حدود 55 متر. در حالی که کابل‌های Cat6a این سرعت‌های بالا را در فواصل طولانی‌تر تا 100 متر حفظ می‌کنند.
حالا بیایید تفاوت‌های بین این دسته‌بندی‌ها را به تفصیل بررسی کنیم:
کابل‌های Cat5e
کابل‌های Cat5e (دسته‌بندی 5e) گزینه ورودی برای شبکه‌های اترنت هستند. آنها عملکرد قابل اعتمادی برای وظایف پایه مانند مرور وب، ایمیل و به اشتراک‌گذاری فایل ارائه می‌دهند. بیشتر خانه‌ها و دفاتر کوچک از کابل‌های Cat5e استفاده می‌کنند زیرا آنها تعادل خوبی بین هزینه و قابلیت ارائه می‌دهند.
با وجود اینکه فناوری قدیمی‌تری هستند، کابل‌های Cat5e به دلیل قیمت مناسب و در دسترس بودن گسترده همچنان مرتبط هستند. آنها همچنین با استانداردهای جدیدتر سازگار هستند، به این معنی که حتی اگر تجهیزات شما از سرعت‌های بالاتر پشتیبانی کنند، همچنان می‌توانید از آنها استفاده کنید.
کابل‌های Cat6
اگر به دنبال سرعت‌های بالاتر و عملکرد بهبود یافته هستید، کابل‌های Cat6 گام بعدی هستند. آنها نرخ داده‌هایی تا 10 Gbps را پشتیبانی می‌کنند که آنها را برای برنامه‌های پر تقاضا مانند کنفرانس‌های ویدئویی، بازی آنلاین و انتقال فایل‌های بزرگ ایده‌آل می‌کند. یکی از تفاوت‌های کلیدی بین کابل‌های Cat6 و Cat5e میزان کاهش تداخل متقابل است. تداخل متقابل به تداخل ناخواسته بین سیم‌های مجاور اشاره دارد که می‌تواند کیفیت سیگنال را کاهش دهد. کابل‌های Cat6 از پیچش‌های محکم‌تر و عایق‌بندی اضافی برای کاهش تداخل متقابل استفاده می‌کنند که منجر به انتقال داده‌های تمیزتر و دقیق‌تر می‌شود.
با این حال، کابل‌های Cat6 محدودیت‌هایی دارند. به طور خاص، آنها فقط می‌توانند حداکثر سرعت 10 Gbps خود را در فواصل کوتاه حدود 55 متر حفظ کنند. فراتر از این نقطه، سرعت به طور قابل توجهی کاهش می‌یابد. برای حل این مشکل، تولیدکنندگان کابل‌های Cat6a را معرفی کردند.
کابل‌های Cat6a
کابل‌های Cat6a (دسته‌بندی 6 افزوده) بر اساس نقاط قوت Cat6 ساخته شده‌اند و در عین حال نقاط ضعف آنها را برطرف می‌کنند. مانند پیشینیان خود، کابل‌های Cat6a سرعت‌هایی تا 10 Gbps را پشتیبانی می‌کنند. اما برخلاف Cat6، آنها می‌توانند این سرعت را در فواصل طولانی‌تر تا 100 متر حفظ کنند. این موضوع آنها را برای محیط‌های بزرگتر مانند شبکه‌های سازمانی و مراکز داده که دسترسی گسترده ضروری است، مناسب می‌کند.
یکی دیگر از مزایای کابل‌های Cat6a، محافظت بهبود یافته آنها در برابر تداخل الکترومغناطیسی (EMI) است. EMI توسط دستگاه‌های الکترونیکی نزدیک مانند چراغ‌های فلورسنت یا رادیوها ایجاد می‌شود و می‌تواند سیگنال‌های داده را مختل کند. با استفاده از محافظت بهتر، کابل‌های Cat6a اطمینان می‌دهند که عملکرد در محیط‌های پر سر و صدا نرم‌تر است.
کابل‌های Cat7 و Cat8
در انتهای طیف، کابل‌های Cat7 و Cat8 هستند که نیازهای عملکرد بالا را برآورده می‌کنند. کابل‌های Cat7 با سرعت‌هایی تا 10 Gbps و فرکانس‌هایی تا 600 MHz مرزها را جابجا می‌کنند. آنها همچنین از محافظت اجباری برای محافظت بیشتر در برابر تداخل استفاده می‌کنند.
کابل‌های Cat8 نماینده آخرین پیشرفت در فناوری اترنت هستند و سرعت‌های شگفت‌انگیزی تا 40 Gbps ارائه می‌دهند. با این حال، آنها به فواصل بسیار کوتاه حدود 30 متر محدود می‌شوند که آنها را بیشتر برای کاربردهای مراکز داده نسبت به شبکه‌سازی عمومی مناسب می‌کند.
کابل‌های فیبر نوری
در حالی که کابل‌های اترنت برای اتصالات کوتاه‌برد غالب هستند، کابل‌های فیبر نوری زمانی که به انتقال داده‌های طولانی‌برد و سریع نیاز است، حرف اول را می‌زنند. به جای سیم‌های مسی، کابل‌های فیبر نوری از رشته‌های نازک شیشه یا پلاستیک برای حمل اطلاعات از طریق پالس‌های نور استفاده می‌کنند. این روش امکان دستیابی به سرعت‌های باورنکردنی و پتانسیل فاصله‌ای تقریباً نامحدود را فراهم می‌کند.
کابل‌های فیبر نوری در دو نوع اصلی موجود هستند: تک‌حالت و چندحالت. فیبرهای تک‌حالت از هسته باریک و منابع نور لیزری برای انتقال داده‌ها در فواصل بسیار طولانی، غالباً بیش از 100 کیلومتر، استفاده می‌کنند. آنها معمولاً در شبکه‌های اصلی که شهرها یا کشورها را به هم متصل می‌کنند، استفاده می‌شوند.
از طرف دیگر، فیبرهای چندحالت هسته‌های گسترده‌تری دارند و به LED یا لیزرها برای ارسال داده‌ها متکی هستند. اگرچه آنها نمی‌توانند با برد فیبرهای تک‌حالت رقابت کنند، اما همچنان سرعت‌های چشمگیری تا 10 Gbps در فواصل چندین کیلومتر ارائه می‌دهند. فیبرهای چندحالت معمولاً در شبکه‌های محلی (LAN) و نصب‌های سراسری دانشگاه‌ها یافت می‌شوند.
یکی از بزرگ‌ترین مزایای کابل‌های فیبر نوری، مقاومت آنها در برابر تداخل الکترومغناطیسی است. از آنجا که آنها از نور به جای الکتریسیته استفاده می‌کنند، تحت تأثیر خطوط برق یا امواج رادیویی نزدیک قرار نمی‌گیرند. علاوه بر این، فیبر نوری نسبت به کابل‌های مسی سخت‌تر به دسترسی می‌باشند که لایه اضافی امنیت را برای ارتباطات حساس فراهم می‌کند.
کابل‌های کواکسیال
در نهایت، ما کابل‌های کواکسیال را داریم که زمانی انتخاب اول برای خدمات تلویزیون و اینترنت پهن‌باند بودند. کابل‌های کواکسیال شامل یک هادی مرکزی هستند که توسط عایق و یک سپر فلزی احاطه شده‌اند. این طراحی مقاومت عالی در برابر تداخل ارائه می‌دهد و امکان انتقال داده‌های پایدار و قابل اعتماد را فراهم می‌کند.
اگرچه کابل‌های کواکسیال در شبکه‌سازی مدرن به اندازه اترنت یا فیبر نوری محبوب نیستند، اما همچنان نقش‌های مهمی در شرایط خاص ایفا می‌کنند. به عنوان مثال، بسیاری از ارائه‌دهندگان تلویزیون کابلی از کابل‌های کواکسیال برای ارائه خدمات ویدئویی و اینترنت به مشتریان استفاده می‌کنند. به طور مشابه، برخی از ساختمان‌های قدیمی ممکن است زیرساخت کواکسیال موجود داشته باشند که می‌توانند برای اهداف شبکه‌سازی بازیابی شوند.
در مقایسه با کابل‌های اترنت، کابل‌های کواکسیال معمولاً سرعت‌های کمتر و انعطاف‌پذیری کمتری ارائه می‌دهند. با این حال، آنها با ساختار قوی و دوام خود جبران می‌کنند و آنها را برای محیط‌های سخت مناسب می‌سازند.
Cat5e در مقابل Cat6 در مقابل Cat7 در مقابل Cat8: کدام یک را انتخاب کنیم؟
با وجود انواع مختلفی از کابل‌های اترنت، تصمیم‌گیری در مورد اینکه کدام یک را استفاده کنید می‌تواند حس سردرگمی ایجاد کند. برای کمک به ساده‌سازی فرآیند تصمیم‌گیری، بیایید به عوامل کلیدی که هر دسته‌بندی را از یکدیگر متمایز می‌کند نگاه کنیم.
سرعت و فاصله
اولین و مهم‌ترین نکته، سرعت است که هنگام انتخاب یک کابل اترنت باید در نظر گرفته شود. همان‌طور که قبلاً ذکر شد، کابل‌های Cat5e در 1 Gbps حداکثر می‌شوند، در حالی که کابل‌های Cat6 می‌توانند در شرایط ایده‌آل تا 10 Gbps برسند. کابل‌های Cat6a نیز از 10 Gbps پشتیبانی می‌کنند اما فاصله قابل استفاده را تا 100 متر گسترش می‌دهند. در نهایت، کابل‌های Cat7 و Cat8 مرزها را حتی بیشتر با سرعت‌هایی تا 10 Gbps و 40 Gbps به ترتیب جابجا می‌کنند.
فاصله نیز نقش حیاتی دارد. اگر در حال راه‌اندازی یک شبکه کوچک خانگی هستید، احتمالاً به کابل‌هایی که قادر به پوشش صدها متر هستند نیاز نخواهید داشت. اما اگر در حال طراحی یک شبکه شرکتی بزرگ هستید، پوشش فواصل بیشتر اولویت می‌شود.
هزینه
محدودیت‌های بودجه اغلب تعیین می‌کنند که کدام نوع کابل را می‌توانید تحمل کنید. به طور کلی، کابل‌های Cat5e ارزان‌ترین گزینه هستند، و پس از آن Cat6، Cat6a، Cat7 و Cat8 به ترتیب قیمت افزایش می‌یابند. به یاد داشته باشید که کابل‌های پیشرفته‌تر نه تنها هزینه اولیه بیشتری دارند، بلکه به سخت‌افزار سازگار نیاز دارند تا بتوانند به طور کامل از قابلیت‌هایشان استفاده کنند.
آینده‌نگری
یک عامل دیگر که باید در نظر گرفته شود، آینده‌نگری است. فناوری به سرعت تکامل می‌یابد و آنچه امروز کار می‌کند ممکن است فردا منسوخ شود. سرمایه‌گذاری در یک کابل دسته‌بندی بالاتر در حال حاضر می‌تواند در آینده پول و مشکلات شما را ذخیره کند و نیاز به ارتقاء بعدی را از بین ببرد.
به عنوان مثال، فرض کنید که در حال ساخت یک خانه جدید هستید و قصد دارید سیم‌کشی اترنت را در سراسر آن نصب کنید. در این صورت، انتخاب Cat6a یا بالاتر اطمینان می‌دهد که شبکه شما برای سال‌ها مرتبط باقی می‌ماند، حتی اگر سرعت اینترنت ادامه دهد افزایش یابد.
کابل‌های شبکه محافظت‌شده در مقابل غیرمحافظت‌شده: مزایا و معایب
هنگام خرید کابل‌های اترنت، ممکن است متوجه شوید که برخی به عنوان “محافظت‌شده” و برخی دیگر به عنوان “غیرمحافظت‌شده” برچسب‌گذاری شده‌اند. این به چه معناست و چرا باید به آن توجه کنید؟
کابل‌های محافظت‌شده، که به عنوان STP (Shielded Twisted Pair) نیز شناخته می‌شوند، شامل یک لایه اضافی از فویل یا توری فلزی هستند که دور سیم‌های داخلی قرار گرفته‌اند. این محافظت به عنوان یک مانع در برابر تداخل الکترومغناطیسی (EMI) عمل می‌کند که می‌تواند سیگنال‌های داده را تحریف یا خراب کند. کابل‌های غیرمحافظت‌شده، یا UTP (Unshielded Twisted Pair)، فاقد این لایه محافظ هستند و تنها به پیکربندی جفت پیچشی برای کاهش تداخل متکی هستند.
مزایای کابل‌های محافظت‌شده
مزیت اصلی کابل‌های محافظت‌شده، مقاومت فوق‌العاده آنها در برابر EMI است. در محیط‌هایی که تجهیزات الکتریکی زیادی وجود دارد – مانند اتاق‌های سرور، تأسیسات صنعتی یا بیمارستان‌ها – کابل‌های محافظت‌شده به حفظ انتقال داده‌های واضح و دقیق کمک می‌کنند. آنها همچنین در شرایطی که کابل‌ها باید نزدیک به خطوط برق یا منابع دیگر تداخل قرار بگیرند مفید هستند.
علاوه بر این، کابل‌های محافظت‌شده معمولاً دوام بیشتری نسبت به کابل‌های غیرمحافظت‌شده دارند. مواد اضافی این کابل‌ها استحکام بیشتری ارائه می‌دهند و خطر آسیب ناشی از خم شدن یا له شدن را کاهش می‌دهند.
معایب کابل‌های محافظت‌شده
از سوی دیگر، کابل‌های محافظت‌شده معایبی نیز دارند. اول، آنها معمولاً گران‌تر از گزینه‌های غیرمحافظت‌شده هستند. دوم، ساختار حجیم‌تر آنها باعث می‌شود که خم کردن و هدایت آنها از مکان‌های تنگ سخت‌تر باشد. در نهایت، نصب کابل‌های محافظت‌شده نیاز به اتصال‌دهنده‌ها و تکنیک‌های اتصال زمینی خاصی دارد تا از عملکرد صحیح آنها اطمینان حاصل شود.
مزایای کابل‌های غیرمحافظت‌شده
کابل‌های غیرمحافظت‌شده از نظر مقرون‌به‌صرفه بودن و سهولت استفاده برجسته هستند. از آنجا که شامل هیچ ماده محافظتی اضافی نیستند، سبک‌تر، نازک‌تر و انعطاف‌پذیرتر هستند. این موضوع باعث می‌شود که در حین نصب کار با آنها آسان‌تر باشد و کمتر مستعد چین‌خوردگی یا شکستگی باشند.
علاوه بر این، کابل‌های غیرمحافظت‌شده برای اکثر کاربردهای مسکونی و کسب‌وکارهای کوچک که تداخل الکترومغناطیسی چندان مهم نیست، کاملاً کافی هستند. مگر اینکه در محیطی بسیار پر سر و صدا کار کنید، احتمالاً هیچ تفاوت قابل توجهی در عملکرد بین کابل‌های محافظت‌شده و غیرمحافظت‌شده متوجه نخواهید شد.
معایب کابل‌های غیرمحافظت‌شده
البته، کابل‌های غیرمحافظت‌شده نیز ضعف‌هایی دارند. بدون محافظت ارائه شده توسط لایه محافظ، آنها مستعد تداخل از دستگاه‌های الکترونیکی نزدیک هستند. این موضوع می‌تواند منجر به کاهش سرعت، قطع اتصال یا حتی خرابی داده‌ها در موارد شدید شود.
تأثیر کابل‌های شبکه بر سرعت و ثبات انتقال داده
حالا که انواع مختلف کابل‌های شبکه و ویژگی‌های آنها را درک کرده‌ایم، بیایید ببینیم چگونه آنها بر سرعت انتقال داده و ثبات تأثیر می‌گذارند.
مواد اهمیت دارند
موادی که برای ساخت یک کابل شبکه استفاده می‌شوند نقش بزرگی در تعیین عملکرد آن دارند. کابل‌های مبتنی بر مس مانند اترنت به سیگنال‌های الکتریکی برای انتقال داده‌ها متکی هستند. در حالی که مس نسبتاً ارزان و آسان برای کار است، اما از نظر سرعت و فاصله محدودیت‌هایی دارد. با افزایش طول کابل، سیگنال به تدریج ضعیف می‌شود که منجر به کاهش سرعت و احتمال بروز خطا می‌شود.
کابل‌های فیبر نوری، از طرف دیگر، از نور برای انتقال داده استفاده می‌کنند. نور بسیار سریع‌تر از الکتریسیته حرکت می‌کند و از مشکلات تضعیف سیگنال مشابه مس رنج نمی‌برد. در نتیجه، فیبر نوری می‌تواند سرعت‌های بسیار بالاتری را در فواصل بسیار طولانی بدون کاهش کیفیت ارائه دهد.
ساختار و محافظت
علاوه بر مواد، ساختار کلی یک کابل شبکه بر توانایی آن در انتقال داده به صورت کارآمد تأثیر می‌گذارد. کابل‌های به درستی ساخته شده با تحمل دقیق و محافظت کافی، تداخل را به حداقل می‌رسانند و اطمینان می‌دهند که انتقال داده پایدار و یکنواخت است.
به عنوان مثال، کابل‌های جفت پیچشی با قرار دادن سیم‌ها در یک الگوی خاص، تداخل متقابل را کاهش می‌دهند. کابل‌های محافظت‌شده لایه اضافی محافظتی در برابر نویز خارجی اضافه می‌کنند. هر دوی این ویژگی‌ها به سیگنال‌های تمیزتر و خطاهای کمتر کمک می‌کنند.
پهنای باند و فرکانس
پهنای باند به مقدار داده‌ای اشاره دارد که یک کابل می‌تواند در یک زمان حمل کند و بر حسب بیت بر ثانیه (bps) اندازه‌گیری می‌شود. پهنای باند بالاتر به معنای ظرفیت بیشتر برای انتقال‌های همزمان است که به ویژه برای فعالیت‌هایی مانند پخش ویدئوهای HD یا دانلود فایل‌های بزرگ مهم است.
فرکانس، که بر حسب مگاهرتز (MHz) بیان می‌شود، نشان می‌دهد که یک کابل چقدر سریع می‌تواند بین حالت‌ها تغییر کند. فرکانس‌های بالاتر متناظر با نرخ داده‌های سریع‌تر هستند، به شرطی که سایر عوامل ثابت بمانند. به عنوان مثال، کابل‌های Cat6 در فرکانس‌های تا 250 MHz کار می‌کنند، در حالی که کابل‌های Cat8 می‌توانند به 2000 MHz برسند.
مقایسه کابل‌های مسی و فیبر نوری شبکه
برای توضیح بیشتر تفاوت‌های بین کابل‌های مسی و فیبر نوری، بیایید آنها را کنار هم مقایسه کنیم.
سرعت
از نظر سرعت خام، کابل‌های فیبر نوری به وضوح بر کابل‌های مسی غلبه می‌کنند. فیبر نوری مدرن می‌تواند سرعت‌هایی بیش از 100 Gbps مدیریت کند که این مقدار بسیار فراتر از توانایی حتی سریع‌ترین کابل‌های اترنت است. این موضوع آنها را برای برنامه‌های پر تقاضا مانند محاسبات ابری، تحقیقات علمی و معاملات مالی ضروری می‌کند.
فاصله
یکی دیگر از زمینه‌هایی که فیبر نوری برتری دارد، فاصله است. کابل‌های مسی پس از حدود 100 متر شروع به از دست دادن کارایی می‌کنند و فراتر از این نقطه، تضعیف سیگنال به شدت افزایش می‌یابد. فیبر نوری از طرف دیگر می‌تواند بدون از دست دادن کیفیت قابل توجه، ده‌ها یا حتی صدها کیلومتر طول بکشد. این ویژگی آنها را برای اتصال مکان‌های دورافتاده، مانند دفاتر شعب یا مراکز داده دور، ایده‌آل می‌کند.
تداخل
همان‌طور که قبلاً بحث شد، کابل‌های فیبر نوری در برابر تداخل الکترومغناطیسی مقاوم هستند، در حالی که کابل‌های مسی آسیب‌پذیر هستند. این موضوع به فیبر نوری مزیت مشخصی در محیط‌هایی می‌دهد که دستگاه‌های الکترونیکی زیادی وجود دارد.
هزینه
از نظر هزینه، کابل‌های مسی به طور کلی تولید و نصب ارزان‌تری نسبت به فیبر نوری دارند. آنها همچنین به تجهیزات و تخصص کمتری نیاز دارند که آنها را برای مخاطبان گسترده‌تری در دسترس قرار می‌دهد. با این حال، پس‌انداز اولیه مرتبط با کابل‌های مسی می‌تواند به سرعت از بین برود اگر به ارتقاءهای مکرر برای رسیدگی به تقاضاهای رو به رشد نیاز باشد.
کابل‌کشی ساختاریافته: سازماندهی کابل‌های شبکه برای کارایی
کابل‌کشی ساختاریافته به عمل سازماندهی و برچسب‌گذاری سیستماتیک کابل‌های شبکه برای بهبود مدیریت‌پذیری و مقیاس‌پذیری اشاره دارد. به جای اینکه به صورت تصادفی سیم‌ها را هرجایی که نیاز باشد بکشید، کابل‌کشی ساختاریافته از رویکرد استانداردسازی شده‌ای پیروی می‌کند که اطمینان می‌دهد سازگاری و قابل پیش‌بینی بودن حفظ شود.
تصور کنید که سعی می‌کنید مشکلی را در یک شبکه حل کنید که در آن ده‌ها کابل بدون برچسب به صورت آشفته‌ای در سراسر زمین پخش شده‌اند. تقریباً غیرممکن خواهد بود که تشخیص دهید کدام کابل متعلق به کدام دستگاه است یا تنگناهای بالقوه را شناسایی کنید. با کابل‌کشی ساختاریافته، هر کابل به طور مرتب آرایش داده شده و به وضوح علامت‌گذاری شده است که ردیابی اتصالات و انجام نگهداری را آسان می‌کند.
برخی از مزایای کابل‌کشی ساختاریافته شامل:
- بهبود سازماندهی و دسترسی‌پذیری
- ساده‌سازی عیب‌یابی و نگهداری
- افزایش مقیاس‌پذیری برای ارتقاءهای آینده
- کاهش زمان خرابی و افزایش قابلیت اطمینان
با سرمایه‌گذاری در کابل‌کشی ساختاریافته از همان ابتدا، شما پایه‌ای محکم برای شبکه خود بنا می‌کنید که برای سال‌ها به شما خدمت خواهد کرد.
بهترین شیوه‌ها برای نصب و مدیریت کابل‌های شبکه
نصب و مدیریت صحیح کابل‌های شبکه برای حفظ عملکرد بهینه و افزایش طول عمر آنها حیاتی است. در اینجا چند نکته برای کمک به شما در بهره‌برداری بیشتر از کابل‌های خود آورده شده است.
برنامه‌ریزی از قبل
قبل از شروع هر پروژه نصب، زمان بگذارید تا مسیرهای کابل‌کشی خود را به دقت برنامه‌ریزی کنید. عواملی مانند فاصله، موانع و برنامه‌های توسعه آینده را در نظر بگیرید. از خم‌های تیز یا حلقه‌زنی بیش از حد اجتناب کنید، زیرا این‌ها می‌توانند به کابل‌ها آسیب برسانند و عملکرد آنها را مختل کنند.
همه چیز را برچسب‌گذاری کنید
برچسب‌گذاری هر کابل با نقطه پایانی مربوطه، شناسایی را سریع و مستقیم می‌کند. از برچسب‌های رنگی یا برچسب‌های چاپی برای تمایز بین انواع مختلف کابل‌ها یا مناطق مختلف در شبکه خود استفاده کنید.
کشش کافی بگذارید
هنگام هدایت کابل‌ها از طریق لوله‌ها یا رک‌ها، آنها را خیلی محکم نکشید. گذاشتن کمی شلی به حرکت طبیعی اجازه می‌دهد و از تنش غیرضروری روی سیم‌ها جلوگیری می‌کند. در عین حال، اجازه ندهید کابل‌ها به صورت شل آویزان بمانند، زیرا این موضوع می‌تواند خطر لغزش ایجاد کند.
از کانکتورهای باکیفیت استفاده کنید
اطمینان حاصل کنید که تمام کانکتورها و آداپتورها به درستی محکم شده‌اند و با کابل‌های شما سازگار هستند. اجزای بد ساخته شده یا ناسازگار می‌توانند نقاط شکست ایجاد کنند که منجر به مشکلات اتصال متناوب می‌شود.
مشکلات رایج کابل‌های شبکه و نحوه عیب‌یابی آنها
حتی با برنامه‌ریزی و اجرای دقیق، کابل‌های شبکه ممکن است در طول زمان مشکلاتی پیدا کنند. در زیر برخی از مشکلات رایج همراه با راه‌حل‌های پیشنهادی آورده شده است.
از دست دادن سیگنال
از دست دادن سیگنال زمانی رخ می‌دهد که قدرت سیگنال داده در حالی که در طول کابل حرکت می‌کند کاهش می‌یابد. این موضوع می‌تواند به دلایل مختلفی اتفاق بیفتد، از جمله کابل‌های کیفیت پایین، طول بیش از حد یا کانکتورهای آسیب‌دیده.
برای رفع از دست دادن سیگنال، کابل‌های خود را برای علائمی از فرسودگی مانند انتهای پاره یا پوشش له شده بررسی کنید. کابل‌های معیوب را تعویض کنید و اطمینان حاصل کنید که تمام اتصالات محکم هستند. همچنین، بررسی کنید که کابل‌های شما در محدوده فاصله توصیه شده برای دسته‌بندی‌های مربوطه قرار دارند.
تداخل
تداخل زمانی رخ می‌دهد که منابع خارجی سیگنال‌های داده در حال حرکت در کابل‌های شما را مختل می‌کنند. عوامل معمول شامل چراغ‌های فلورسنت، رادیوها و خطوط برق نزدیک هستند.
برای مقابله با تداخل، در نظر بگیرید که اگر در حال حاضر از کابل‌های غیرمحافظت‌شده استفاده می‌کنید، به کابل‌های محافظت‌شده تغییر دهید. به طور متناوب، کابل‌های خود را از منابع بالقوه تداخل دور کنید. اگر هیچ یک از این گزینه‌ها عملی نباشد، از فیلترهای نویز یا خفه‌کن‌های فریت برای جذب میدان‌های الکترومغناطیسی سرگردان استفاده کنید.
مشکلات اتصال
مشکلات اتصال به صورت سرعت‌های کند، قطع اتصال یا دسترسی کامل از دست رفته ظاهر می‌شوند. این مشکلات می‌توانند ناشی از اتصالات شل، پورت‌های معیوب یا سخت‌افزار ناسازگار باشند.
برای حل مشکلات اتصال، تمام اتصالات فیزیکی را بررسی کنید و هر کدام که شل به نظر می‌رسند را محکم کنید. کابل‌های جداگانه را تست کنید و هر کدام که در تست‌های تشخیصی شکست می‌خورند را تعویض کنید. اطمینان حاصل کنید که دستگاه‌های شما استانداردها و پروتکل‌های مورد نیاز برای کابل‌های انتخابی شما را پشتیبانی می‌کنند.
محدودیت‌های طول کابل شبکه و از دست دادن سیگنال
هر نوع کابل شبکه دارای طول مؤثر حداکثری است که فراتر از آن، از دست دادن سیگنال به اندازه‌ای قابل توجه می‌شود که عملکرد را تحت تأثیر قرار دهد. ماندن در محدوده این حدود اطمینان می‌دهد که عملکرد قابل اعتماد است و شانس مواجهه با مشکلات را به حداقل می‌رساند.
به عنوان مثال، کابل‌های Cat5e می‌توانند بدون تخریب قابل توجه داده را تا 100 متر انتقال دهند. تجاوز از این حد ممکن است منجر به سرعت‌های کندتر یا اتصالات ناپایدار شود. به طور مشابه، کابل‌های فیبر نوری دارای آستانه‌های فاصله خاص خود هستند که بسته به حالت و کاربرد متفاوت است.
شایان ذکر است که تکنیک‌هایی مانند استفاده از تکرارکننده‌ها یا سوئیچ‌ها می‌توانند محدوده قابل استفاده کابل‌های شبکه را گسترش دهند. با این حال، این راه‌حل‌ها پیچیدگی و هزینه را به تنظیمات اضافه می‌کنند، بنابراین باید با احتیاط به کار گرفته شوند.
انتخاب کانکتورها و آداپتورهای مناسب برای کابل‌های شبکه
انتخاب کانکتورها و آداپتورهای مناسب به اندازه انتخاب کابل‌های مناسب مهم است. اجزای ناسازگار یا بد ساخته شده می‌توانند یکپارچگی شبکه شما را به خطر بیندازند و منجر به مشکلات آزاردهنده شوند.
انواع محبوب کانکتور شامل RJ45 برای اترنت و LC/SC برای فیبر نوری است. هنگام خرید کانکتورها، مطمئن شوید که با مشخصات کابل‌ها و دستگاه‌های شما مطابقت دارند. به عنوان مثال، کابل‌های Cat6 به کانکتورهای RJ45 سازگار با Cat6 نیاز دارند تا بتوانند به حداکثر پتانسیل خود برسند.
آداپتورها، از طرف دیگر، به شما امکان می‌دهند انواع مختلف کابل‌ها یا رابط‌ها را به هم متصل کنید. اگرچه آداپتورها راحت هستند، باید به صورت کمی استفاده شوند تا از معرفی نقاط شکست اضافی جلوگیری شود. هر وقت ممکن است، به دنبال استفاده از اتصالات بومی به جای وابستگی به آداپتورها باشید.
کابل‌های شبکه داخلی در مقابل خارجی: مقاومت در برابر آب‌وهوایی و دوام
کابل‌های خارجی در چندین جنبه کلیدی با کابل‌های داخلی متفاوت هستند، که این تفاوت‌ها عمدتاً مرتبط با مقاومت در برابر آب‌وهوایی و دوام است. از آنجا که کابل‌های خارجی باید در برابر شرایط محیطی سخت مقاومت کنند، آنها با مواد سخت‌تر و لایه‌های اضافی محافظت ساخته شده‌اند.
به عنوان مثال، کابل‌های خارجی اغلب دارای پوشش‌های مقاوم در برابر UV هستند تا از تخریب ناشی از قرار گرفتن در معرض نور خورشید جلوگیری کنند. آنها ممکن است شامل پوشش‌های ضد آب یا هسته‌های پر از ژل برای محافظت در برابر نفوذ رطوبت باشند. برخی مدل‌ها حتی شامل پوشش زرهی برای مقابله با آسیب فیزیکی از حیوانات یا برخوردهای تصادفی هستند.
کابل‌های داخلی، در مقابل، انعطاف‌پذیری و آسانی نصب را نسبت به استحکام در اولویت قرار می‌دهند. پوشش‌های نرم‌تر و طراحی‌های ساده‌تر آنها را در طول راه‌اندازی آسان‌تر می‌کند، اما آنها را برای استفاده خارجی نامناسب می‌سازد.
انتخاب بین کابل‌های داخلی و خارجی به نیازهای خاص شما بستگی دارد. اگر قصد دارید کابل‌ها را بین ساختمان‌ها یا در مناطق باز کشید، از محصولات مخصوص خارجی استفاده کنید. برای نصب‌های داخلی، کابل‌های داخلی استاندارد کافی خواهند بود.
تست و گواهی کابل‌های شبکه برای عملکرد و قابلیت اطمینان
تست و گواهی منظم کابل‌های شبکه اطمینان می‌دهد که آنها استانداردهای صنعتی را برآورده کرده و به اندازه انتظارات عمل می‌کنند. ابزارهایی مانند تسترهای کابل و انعکاس‌سنج‌های زمانی نوری (OTDRs) برای تشخیص خطاها و تأیید انطباق بی‌نظیر هستند.
گواهی به عنوان اثباتی است که یک کابل به معیارهای ثابت شده برای سرعت، فاصله و دوام پایبند است. کابل‌های گواهی‌شده به شما آرامش خاطر می‌دهند که آنها تحت شرایط واقعی به طور قابل اعتماد عمل خواهند کرد. برعکس، کابل‌های بدون گواهی ممکن است در تولید کوتاهی کنند، که منجر به عملکرد زیرحد یا شکست زودرس می‌شود.
روندهای آینده در کابل‌کشی شبکه: راه‌حل‌های سرعت بالا و تأخیر کم
به آینده نگاه کنید، حوزه کابل‌کشی شبکه به سرعت در حال تحول است. فناوری‌های نوظهور وعده می‌دهند که سرعت‌های حتی بالاتر و تأخیرهای کمتری را برای پشتیبانی از برنامه‌های پیشرفته مانند 5G، IoT و واقعیت افزوده ارائه دهند.
یکی از تحولات هیجان‌انگیز ظهور کابل‌های هیبریدی است که عناصری از هر دو مس و فیبر نوری را ترکیب می‌کنند. این طراحی‌های نوآورانه به دنبال تعادل بین هزینه و عملکرد هستند و بهترین جنبه‌های هر دو دنیا را برای موارد استفاده متنوع ارائه می‌دهند.
یک روند دیگر شامل پیشرفت‌هایی در فناوری فیبر نوری است، مانند تکنیک‌های مدولاسیون بهبود یافته و چگالی‌بندی بیشتر تقسیم طول موج (WDM). این نوآوری‌ها ظرفیت‌های بالاتر و فواصل طولانی‌تر را ممکن می‌سازند، راه را برای شبکه‌های نسل بعدی که قادر به مدیریت حجم‌های بی‌سابقه‌ای از داده هستند هموار می‌کنند.

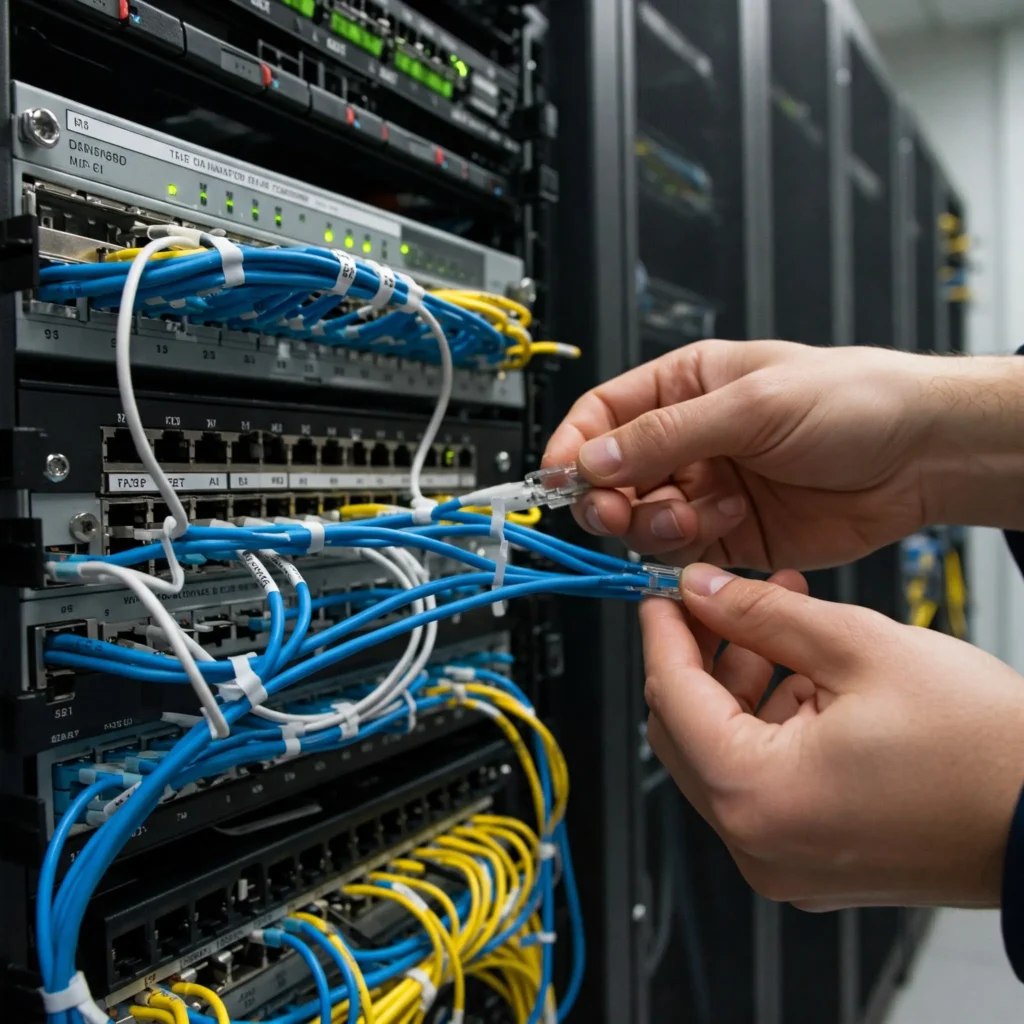

کابل شبکه تست فلوک با استفاده از دستگاه تست شبکه فلوک
هنگامی که به دنبال اطمینان از قابلیت اطمینان و عملکرد کابل شبکه خود هستید، استفاده از یک ابزار حرفه‌ای مانند دستگاه تست شبکه فلوک ضروری است. دستگاه‌های تست فلوک به طور گسترده به عنوان رهبران صنعت در تأیید و عیب‌یابی کابل‌ها شناخته می‌شوند. آنها نتایج دقیقی ارائه می‌دهند و به شما کمک می‌کنند مشکلاتی مانند از دست دادن سیگنال، تداخل یا سیم‌کشی نادرست را قبل از اینکه مشکلات بزرگ‌تری ایجاد کنند، شناسایی کنید.
در این بخش، نحوه استفاده از دستگاه تست شبکه فلوک برای تست موثر کابل خود را بررسی خواهیم کرد. چه در حال نصب کابل جدید، عیب‌یابی کابل موجود یا تأیید آنها برای رعایت استانداردهای لازم باشید، درک نحوه عملکرد این ابزارها می‌تواند زمان و هزینه شما را ذخیره کند و اطمینان حاصل کند که شبکه شما به درستی کار می‌کند.
دستگاه تست شبکه فلوک چیست؟
دستگاه تست شبکه فلوک یک دستگاه طراحی شده برای ارزیابی کیفیت و عملکرد کابل شبکه است. این دستگاه‌ها در مدل‌های مختلفی وجود دارند، از چکر‌های اتصال پایه تا ابزارهای تأیید پیشرفته که همه چیز از خطاهای نقشه سیم‌کشی تا ظرفیت پهنای باند را اندازه‌گیری می‌کنند. برخی از مدل‌های معروف فلوک شامل:
- MicroScanner PoE: گزینه‌ای کوچک و مقرون به صرفه برای تست‌های سریع.
- سری DSX CableAnalyzer: دستگاه‌های تست پیشرفته برای تأیید جامع.
- OptiFiber Pro OTDR: به طور خاص برای تست کابل فیبر نوری طراحی شده است.
این دستگاه‌ها برای متخصصان IT، برق‌کاران و هر کسی که مسئول نگهداری زیرساخت شبکه است، ضروری هستند. آنها به شما کمک می‌کنند مطمئن شوید که کابل‌ها استانداردهای خاصی (مثل TIA/EIA 568) را برآورده می‌کنند و تحت شرایط واقعی به بهترین شکل عمل می‌کنند.
چرا باید کابل شبکه خود را تست کنید؟
کابل شبکه تست فلوک به دلایل متعددی حیاتی است:
- جلوگیری از خرابی: شناسایی و رفع مشکلات از قبل از آنکه منجر به قطعی‌های هزینه‌بر یا اتصالات کند شوند.
- رعایت استانداردها: بسیاری از صنایع نیازمند رعایت استانداردهای خاصی برای کابل‌ها هستند. تأیید اینکه نصب شما با مقررات همخوانی دارد.
- بهبود عملکرد: کابل تست‌شده به درستی تأخیر را کاهش می‌دهند، سرعت را افزایش می‌دهند و کارایی کلی شبکه را بهبود می‌بخشند.
- عیب‌یابی مشکلات: اگر با مشکلات اتصال مواجه هستید، دستگاه تست فلوک می‌تواند محل دقیق و نوع مشکل را مشخص کند.
به عنوان مثال، تصور کنید که در حال راه‌اندازی یک شبکه اداری جدید هستید و متوجه می‌شوید که برخی دستگاه‌ها به درستی متصل نمی‌شوند. بدون تست صحیح، ممکن است ساعت‌ها وقت خود را صرف پیدا کردن مشکل کنید. با دستگاه تست فلوک، می‌توانید به سرعت تشخیص دهید که آیا مشکل از کابل‌ها، کانکتورها یا اجزای دیگر است.
دستگاه تست شبکه فلوک چگونه کار می‌کند؟
در مرکز کار، دستگاه تست شبکه فلوک سیگنال‌ها را از طریق کابل ارسال می‌کند و پاسخ را تحلیل می‌کند. این فرآیند شامل چندین مرحله است:
- ارسال سیگنال: دستگاه تست پالس‌های الکتریکی یا سیگنال‌های نوری (برای فیبر نوری) تولید کرده و آنها را از طریق کابل ارسال می‌کند.
- جمع‌آوری داده‌ها: پارامترهایی مانند مقاومت، ظرفیت، تضعیف و تداخل متقابل را اندازه‌گیری می‌کند.
- تحلیل: بر اساس داده‌های جمع‌آوری‌شده، دستگاه عملکرد کابل را بر اساس استانداردهای از پیش تعیین‌شده ارزیابی می‌کند.
- گزارش‌دهی: در نهایت، گزارشی دقیق ارائه می‌دهد که مشکلات یا نقاط نگرانی را برجسته می‌کند.
حالا بیایید برخی از معیارهای کلیدی که توسط دستگاه‌های تست فلوک اندازه‌گیری می‌شوند را بررسی کنیم:1. تست نقشه سیم‌کشی
تست نقشه سیم‌کشی اتصالات فیزیکی داخل کابل را بررسی می‌کند. اطمینان حاصل می‌کند که هر پین به درستی متصل شده و مشکلات رایجی مانند:
- مدارهای باز (سیم‌های قطع‌شده)
- مدارهای کوتاه (سیم‌هایی که به هم تماس دارند)
- جفت‌های معکوس (پین‌های جابجا شده)
- جفت‌های تقسیم‌شده (جفت‌بندی نادرست سیم‌ها)
به عنوان مثال، اگر پین 1 در یک انتهای کابل به پین 1 در انتهای دیگر متصل نباشد، دستگاه تست این موضوع را به عنوان خطا علامت‌گذاری می‌کند.2. اندازه‌گیری تضعیف
تضعیف به کاهش قدرت سیگنال هنگام حرکت در طول کابل اشاره دارد. تضعیف بیش از حد می‌تواند منجر به سرعت‌های کندتر یا قطع اتصال شود. دستگاه‌های تست فلوک تضعیف را در فرکانس‌های مختلف اندازه‌گیری می‌کنند تا اطمینان حاصل کنند که کابل استانداردهای لازم را برآورده می‌کند.
3. تحلیل تداخل متقابل
تداخل متقابل زمانی رخ می‌دهد که سیگنال‌های یک سیم بر سیگنال‌های سیم‌های مجاور تأثیر بگذارد. این موضوع می‌تواند داده‌ها را تحریف کند و عملکرد را کاهش دهد. دستگاه‌های تست فلوک هم تداخل متقابل نزدیک (NEXT) و هم تداخل متقابل دور (FEXT) را تشخیص می‌دهند و به شما کمک می‌کنند بخش‌های مشکل‌دار کابل را شناسایی کنید.
4. ارزیابی بازتاب از دست رفته
بازتاب از دست رفته مقداری از سیگنال ارسالی است که به دلیل عدم تطبیق امپدانس به سمت منبع بازمی‌گردد. بازتاب از دست رفته بالا نشان‌دهنده کابلی با کیفیت پایین یا آسیب‌دیده است.
5. تست پهنای باند
تست پهنای باند حداکثر مقدار داده‌ای که کابل می‌تواند یکباره حمل کند را تعیین می‌کند. به عنوان مثال، کابل Cat6 باید در فواصل کوتاه تا 10 Gbps پشتیبانی کنند. دستگاه‌های تست فلوک اطمینان می‌دهند که کابل شما مشخصات تبلیغ‌شده را برآورده می‌کنند.
راهنمای گام به گام برای استفاده از دستگاه تست شبکه فلوک
در ادامه، راهنمای گام به گام برای استفاده از دستگاه تست شبکه فلوک برای ارزیابی کابل خود آورده شده است:
گام 1: آماده‌سازی دستگاه تست
قبل از شروع، مطمئن شوید که دستگاه تست فلوک شما کاملاً شارژ شده و کالیبره شده است. آداپتورها یا پروب‌های مناسب را بر اساس نوع کابلی که قصد تست کردن آن را دارید (مثل RJ45 برای اترنت، LC/SC برای فیبر نوری) متصل کنید.
گام 2: اتصال کابل
یک انتهای کابل را به واحد اصلی و انتهای دیگر را به واحد دوردست وصل کنید. اطمینان حاصل کنید که تمام اتصالات محکم هستند تا از خواندن‌های نادرست جلوگیری شود.
گام 3: انتخاب حالت تست
بر اساس نیاز خود، حالت تست مناسب را انتخاب کنید:
- تست اتصال پایه: بررسی مدارهای باز یا کوتاه.
- تست تأیید: ارزیابی کابل بر اساس استانداردهای صنعتی.
- تشخیص پیشرفته: اطلاعات دقیقی در مورد تضعیف، تداخل متقابل و غیره ارائه می‌دهد.
گام 4: اجرای تست
دکمه “Start” را فشار دهید تا تست را شروع کنید. بسته به طول و پیچیدگی کابل، این فرآیند ممکن است چند ثانیه تا چند دقیقه طول بکشد.
گام 5: بررسی نتایج
پس از اتمام تست، نتایج را روی نمایشگر دستگاه تست بررسی کنید. به دنبال هشدارها یا خطاها باشید که به رنگ قرمز برجسته شده‌اند. مشکلات رایج شامل:
- شکست در تست نقشه سیم‌کشی
- سطوح تضعیف بالا
- تداخل متقابل قابل توجه
- بازتاب از دست رفته بیش از حد
اگر همه چیز رد شد، تبریک! کابل شما به درستی کار می‌کند. اگر نه، به مرحله بعدی بروید.گام 6: عیب‌یابی مشکلات
از اطلاعات تشخیصی ارائه‌شده توسط دستگاه تست برای پیدا کردن و رفع مشکل استفاده کنید. به عنوان مثال:
- کانکتورهای معیوب را تعویض کنید.
- انتهای سیم‌های شل را دوباره خاتمه دهید.
- کابل معیوب را تعویض کنید.
پس از انجام تنظیمات، تست را تکرار کنید تا مطمئن شوید مشکل برطرف شده است.
مزایای استفاده از دستگاه تست شبکه فلوک
استفاده از دستگاه تست شبکه فلوک مزایای متعددی نسبت به روش‌های دستی یا ابزارهای کمتر پیشرفته دارد:
- دقت: دستگاه‌های تست فلوک اندازه‌گیری‌های دقیقی ارائه می‌دهند و خطر خطاهای انسانی را کاهش می‌دهند.
- گزارش‌دهی جامع: گزارش‌های دقیق مستندسازی و ارتباط با مشتریان یا ذینفعان را ساده می‌کنند.
- سهولت استفاده: رابط‌های کاربرپسند و کنترل‌های شهودی حتی تست‌های پیچیده را ساده می‌کنند.
- چندمنظوره بودن: دستگاه‌های تکی می‌توانند انواع مختلفی از کابل‌ها و پروتکل‌ها را مدیریت کنند، فضا و هزینه را ذخیره می‌کنند.
- قابلیت اطمینان: دستگاه‌های تست فلوک برای دوام طراحی شده‌اند و در محیط‌های سخت عملکرد ثابتی ارائه می‌دهند.
مثال واقعی: نصب شبکه اداری جدید
فرض کنید که مسئول راه‌اندازی یک شبکه جدید برای یک کسب‌وکار کوچک هستید. در ادامه، نحوه استفاده از دستگاه تست شبکه فلوک در طول پروژه آورده شده است:
- مرحله برنامه‌ریزی: تعداد و نوع کابل مورد نیاز را بر اساس طرح و میزان استفاده مورد انتظار تعیین کنید.
- مرحله نصب: کابل‌ها را بر اساس بهترین روش‌ها بکشید، کشش کافی بگذارید اما از حلقه‌زنی بیش از حد اجتناب کنید.
- مرحله تست: از دستگاه تست فلوک برای بررسی هر کابل به صورت جداگانه استفاده کنید تا اطمینان حاصل کنید که خاتمه‌دهی و عملکرد به درستی انجام شده است.
- مرحله تأیید: گزارش‌های رسمی را تولید کنید که رعایت استانداردهای مربوطه را اثبات کنند.
- مرحله نگهداری: به طور دوره‌ای کابل‌ها را دوباره تست کنید تا مشکلات بالقوه را زودتر شناسایی کرده و عملکرد بهینه را حفظ کنید.
با دنبال کردن این رویکرد، مطمئن می‌شوید که شبکه‌ای قوی و قابل اعتماد دارید که نیازهای فعلی و آینده شرکت را برآورده می‌کند.
نکاتی برای به حداکثر رساندن ارزش دستگاه تست فلوک
برای استفاده بهینه از دستگاه تست شبکه فلوک، نکات زیر را در نظر بگیرید:
- کالیبراسیون منظم: دستورالعمل‌های سازنده را برای کالیبره کردن دستگاه تست دنبال کنید تا از خواندن‌های دقیق اطمینان حاصل کنید.
- ذخیره‌سازی ایمن: دستگاه را در یک کیف محافظ نگه دارید تا از آسیب جلوگیری شود.
- به‌روزرسانی فرم‌ور: از آخرین به‌روزرسانی‌های نرم‌افزاری برای دسترسی به ویژگی‌ها و بهبودهای جدید استفاده کنید.
- آموزش کارکنان: جلسات آموزشی برگزار کنید تا همه افراد درگیر بدانند که چگونه دستگاه تست را به طور مؤثر عمل کنند.
- مستندسازی همه چیز: رکوردهای کاملی از تمام تست‌های انجام‌شده برای مراجعه و بازرسی نگه دارید.
افکار نهایی
در نتیجه، دستگاه تست شبکه فلوک یک دارایی بی‌نظیر برای هر کسی است که با کابل شبکه کار می‌کند. توانایی آن در ارزیابی دقیق عملکرد کابل، تشخیص مشکلات و تولید گزارش‌های جامع آن را برای نصب، عیب‌یابی و تأیید ضروری می‌کند. با سرمایه‌گذاری در یک دستگاه تست باکیفیت مانند فلوک، اطمینان حاصل می‌کنید که شبکه شما پایدار، کارآمد و مطابق با استانداردهای صنعتی باقی می‌ماند.
چه یک متخصص IT با تجربه باشید یا تازه شروع کرده‌اید، یادگیری نحوه استفاده مؤثر از دستگاه تست فلوک مزایای زیادی در قالب صرفه‌جویی در زمان، اجتناب از مشکلات و آرامش خاطر به ارمغان می‌آورد و مطمئن می‌شوید که شبکه شما در بالاترین سطح عملکرد کار می‌کند.
نتیجه‌گیری: انتخاب بهترین کابل شبکه برای نیازهای شما
انتخاب کابل شبکه مناسب نیازمند ارزیابی عوامل متعددی است، از جمله سرعت، فاصله، محیط و بودجه. با درک تفاوت‌های بین کابل‌های اترنت، فیبر نوری و انواع دیگر، همراه با مفاهیمی مانند کابل‌های محافظت‌شده در مقابل غیرمحافظت‌شده، می‌توانید تصمیمی آگاهانه بر اساس نیازهای منحصر به فرد خود بگیرید.
چه در حال راه‌اندازی یک شبکه خانگی باشید یا مدیریت یک سیستم سازمانی گسترده، سرمایه‌گذاری در کابل‌های شبکه باکیفیت برای اطمینان از انتقال داده قابل اعتماد و کارآمد ضروری است. با پیشرفتهای مداوم در فناوری، اطلاع‌رسانی از آخرین روندها و راه‌حل‌ها به شما کمک خواهد کرد که جلوتر از رقابت باشید و از اتصال بدون وقفه برای سال‌ها لذت ببرید.
خرید کابل شبکه با بهترین قیمت از کابل آن

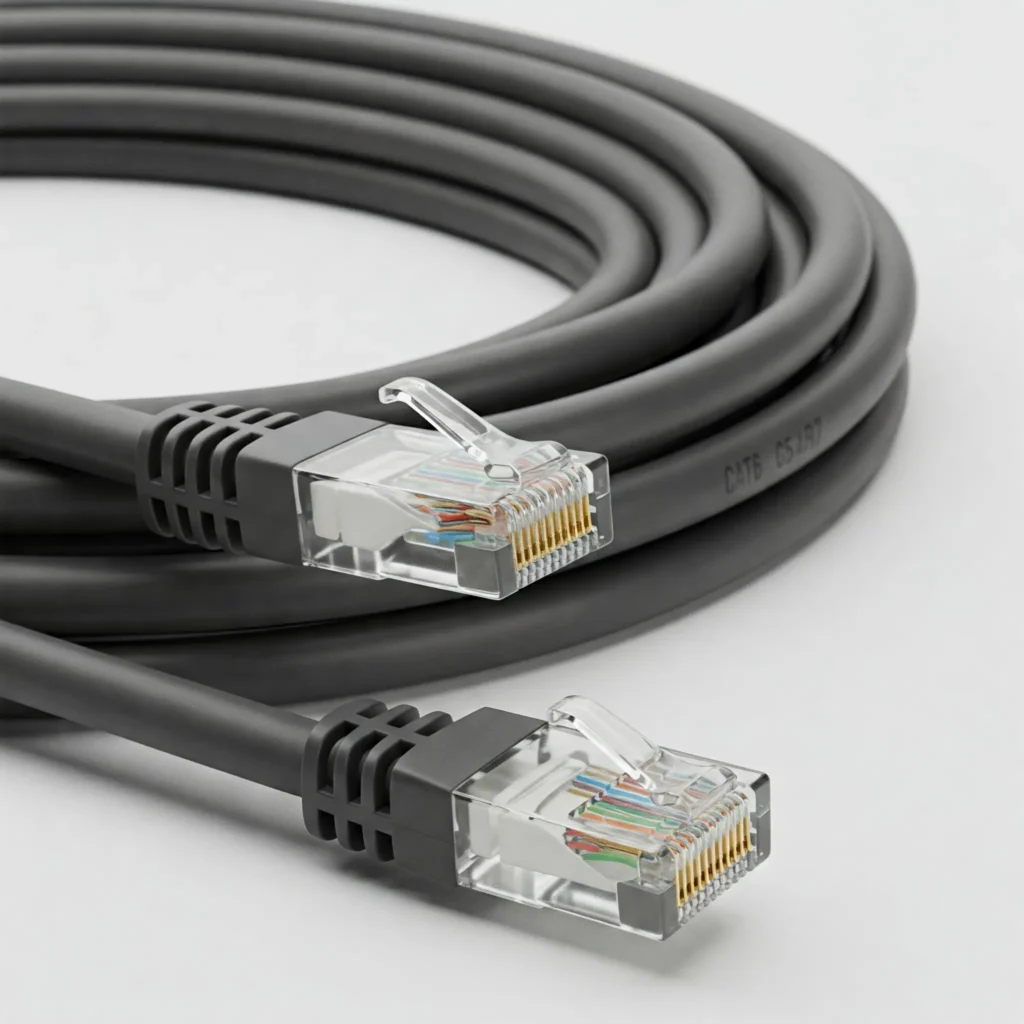

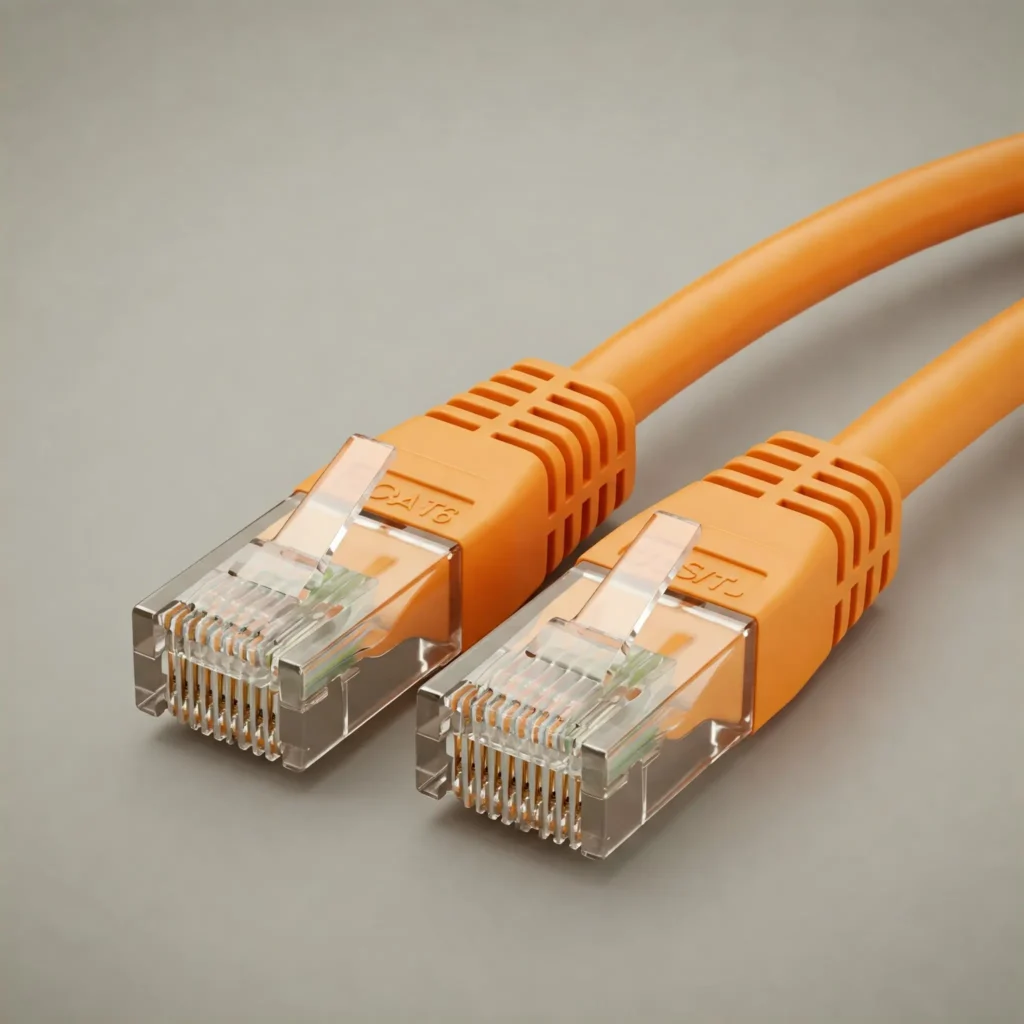

معرفی کابل شبکه
کابل شبکه یکی از مهم‌ترین تجهیزات در ایجاد و گسترش شبکه‌های کامپیوتری است. این کابل‌ها وظیفه انتقال داده‌ها با سرعت و کیفیت بالا را بر عهده دارند و در انواع مختلفی مانند CAT5e، CAT6، CAT6a، CAT7 و CAT8 تولید می‌شوند. کابل آن با ارائه کابل‌های شبکه استاندارد و باکیفیت، نیازهای مختلف کاربران را در ادارات، مراکز داده، شرکت‌ها و شبکه‌های خانگی برآورده می‌کند.
ویژگی‌های کابل شبکه
✅ انتقال داده با سرعت بالا و بدون افت کیفیت
✅ محافظت در برابر نویز و تداخل الکترومغناطیسی
✅ مقاومت بالا در برابر کشش و خمیدگی
✅ تنوع در انواع شیلددار (STP) و بدون شیلد (UTP)
✅ قابلیت استفاده در محیط‌های داخلی و خارجی
کاربردهای کابل شبکه
🔹 راه‌اندازی شبکه‌های کامپیوتری در منازل و ادارات

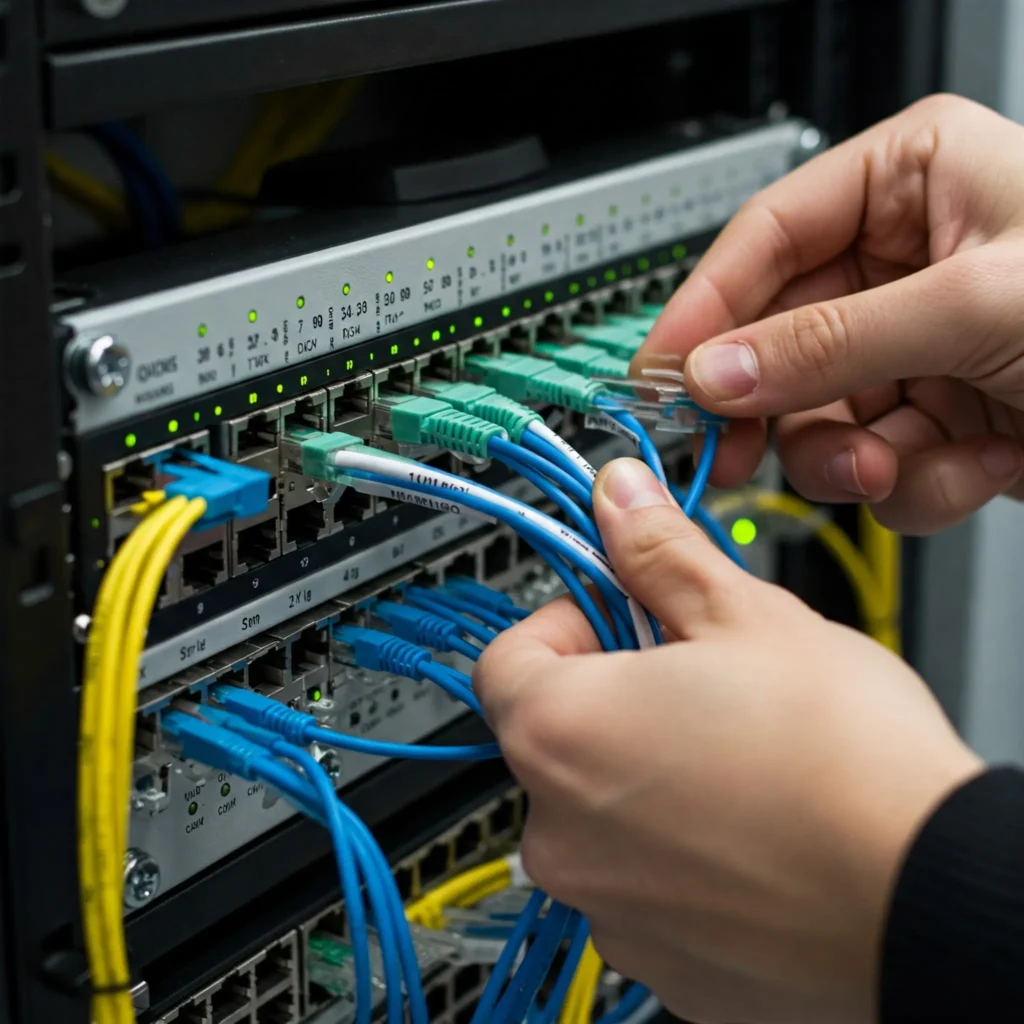

🔹 اتصال سرورها، سوییچ‌ها و روترها در دیتاسنترها
🔹 دوربین‌های مداربسته و تجهیزات نظارتی
🔹 استفاده در مراکز آموزشی و سازمان‌های دولتی
🔹 کاربرد در سیستم‌های هوشمند و خودکار
چرا خرید کابل شبکه از کابل آن؟
✅ کیفیت تضمین‌شده و مطابق با استانداردهای جهانی
✅ عرضه با قیمت رقابتی و تنوع در انواع مختلف
✅ امکان خرید به‌صورت متری و بسته‌بندی‌شده
✅ ارسال سریع و مطمئن به سراسر کشور
✅ مشاوره تخصصی برای انتخاب بهترین کابل شبکه
همین حالا سفارش دهید!
برای دریافت مشاوره رایگان و اطلاع از قیمت روز کابل شبکه، کافی است با ما تماس بگیرید یا از طریق وب‌سایت رسمی کابل آن سفارش خود را ثبت کنید.
📞 تماس با ما: [09332933363]
🌐 وب‌سایت: [cableon.ir]
سوالات متداول:
۱. کابل شبکه چیست و چه کاربردی دارد؟
کابل شبکه نوعی کابل است که برای انتقال داده و ارتباط بین دستگاه‌های شبکه‌ای مانند کامپیوترها، سرورها، مودم‌ها، روترها و سوئیچ‌ها استفاده می‌شود.
۲. کابل شبکه چه انواعی دارد؟
کابل‌های شبکه به دسته‌های مختلفی تقسیم می‌شوند، از جمله:
- Cat5e: برای سرعت‌های تا ۱۰۰۰ مگابیت بر ثانیه (۱ گیگابیت)
- Cat6: برای سرعت‌های تا ۱۰ گیگابیت بر ثانیه
- Cat6a، Cat7 و Cat8: برای سرعت‌های بالاتر و کاهش نویز بیشتر
۳. تفاوت بین کابل UTP و STP چیست؟
- UTP (Unshielded Twisted Pair): کابل بدون شیلد که در محیط‌های کم‌نویز استفاده می‌شود.
- STP (Shielded Twisted Pair): کابل با شیلد محافظ که در محیط‌های پرنویز الکترومغناطیسی برای کاهش تداخل استفاده می‌شود.
۴. کابل شبکه چه متراژی را پشتیبانی می‌کند؟
حداکثر طول استاندارد کابل شبکه برای اتصال مستقیم (Ethernet) ۱۰۰ متر است، اما در متراژهای بالاتر نیاز به سوئیچ یا تقویت‌کننده سیگنال دارد.
۵. آیا کابل شبکه بر سرعت اینترنت تأثیر می‌گذارد؟
بله، نوع و کیفیت کابل شبکه مستقیماً بر سرعت و پایداری اتصال اینترنت و شبکه داخلی تأثیر دارد. برای سرعت‌های بالاتر از ۱ گیگابیت بر ثانیه، بهتر است از کابل‌های Cat6 یا بالاتر استفاده شود.
۶. کابل شبکه از چه موادی ساخته می‌شود؟
هادی کابل‌های شبکه معمولاً از مس یا آلومینیوم با روکش مس (CCA) ساخته می‌شود. کابل‌های مسی کیفیت و سرعت بالاتری دارند، در حالی که کابل‌های CCA ارزان‌تر اما با کارایی پایین‌تر هستند.
۷. آیا می‌توان از کابل شبکه در فضای باز استفاده کرد؟
بله، اما برای فضای باز باید از کابل‌های ضدآب و مقاوم در برابر اشعه UV استفاده کرد. کابل‌های Outdoor-rated یا کابل‌های با روکش PVC یا LSZH برای این منظور مناسب‌ترند.
۸. آیا کابل شبکه قابل تعمیر است؟
بله، در صورت آسیب دیدن کابل، می‌توان با استفاده از سوکت RJ45 و ابزار پانچ، کابل را مجدداً سرهم‌بندی کرد، اما بهترین روش جایگزینی با کابل جدید است.
۹. کابل شبکه چطور تست می‌شود؟
برای تست کابل شبکه از دستگاه‌های تستر کابل (Cable Tester) استفاده می‌شود که اتصالات و سلامت سیم‌ها را بررسی کرده و وجود قطعی یا مشکل در انتقال داده را مشخص می‌کند.
۱۰. از کجا می‌توان کابل شبکه استاندارد و باکیفیت خریداری کرد؟
کابل شبکه استاندارد را می‌توان از فروشگاه‌های تجهیزات شبکه، نمایندگی‌های برندهای معتبر، فروشگاه‌های آنلاین و بازارهای تخصصی کابل و اتصالات شبکه تهیه کرد. هنگام خرید باید به نوع کابل، متراژ، جنس هادی و استانداردهای آن توجه کرد.
معرفی فروشگاه کابل آن
بهترین مرجع خرید انواع کابل و تجهیزات شبکه
فروشگاه کابل آن به عنوان یکی از بزرگ‌ترین و معتبرترین تأمین‌کنندگان محصولات سیم و کابل در بازار، خدمات خود را به مشتریان خانگی، صنعتی و تجاری ارائه می‌دهد. این فروشگاه با داشتن انبارهای پرمحصول و تجهیزات جانبی متنوع، نیازهای مختلف مشتریان را در حوزه‌های شبکه، مخابرات، برق و ابزاردقیق برطرف می‌کند. در ادامه به بررسی جامع محصولات و خدمات این فروشگاه می‌پردازیم. این متن شامل تمام کلمات کلیدی ارائه شده است و به طور دقیق به هر یک از آنها پرداخته می‌شود.
کابل‌های شبکه: ارتباط پایدار و سریع
کابل‌های شبکه ابزارهایی هستند که برای انتقال داده‌ها و اطلاعات بین دستگاه‌های مختلف در یک شبکه کامپیوتری استفاده می‌شوند. این کابل‌ها به عنوان ستون فقرات شبکه‌های محلی (LAN) عمل می‌کنند و امکان ارتباط بین کامپیوترها، سرورها، روترها، سوئیچ‌ها و دیگر تجهیزات شبکه را فراهم می‌کنند. کابل‌های شبکه بر اساس نوع استاندارد، ساختار و کاربرد، انواع مختلفی دارند که هر کدام برای شرایط خاصی طراحی شده‌اند.
ساختار کلی کابل‌های شبکه
کابل‌های شبکه معمولاً از چند جفت سیم مسی تشکیل شده‌اند که به صورت پیچیده (Twisted Pair) در کنار هم قرار گرفته‌اند. این پیچش سیم‌ها باعث کاهش تداخل الکترومغناطیسی (EMI) و افزایش کیفیت انتقال داده می‌شود. علاوه بر این، برخی از کابل‌ها دارای لایه‌های محافظ (Shielding) هستند که از داده‌ها در برابر نویزهای محیطی محافظت می‌کنند.
انواع کابل‌های شبکه
کابل‌های شبکه بر اساس استانداردهای مختلفی طبقه‌بندی می‌شوند. مهم‌ترین این استانداردها شامل Cat5E, Cat6, Cat6A, و Cat7 هستند:
- کابل شبکه Cat5E (Category 5 Enhanced):
- این کابل به عنوان یکی از قدیمی‌ترین استانداردهای کابل‌های شبکه شناخته می‌شود.
- حداکثر سرعت انتقال داده: تا 1 گیگابیت بر ثانیه.
- فرکانس کاری: 100 مگاهرتز.
- مناسب برای شبکه‌های داخلی و کاربردهای ساده مانند اینترنت و اشتراک فایل.
- کابل شبکه Cat6 (Category 6):
- نسخه بهبودیافته‌ای از Cat5E است که برای شبکه‌های پیشرفته‌تر طراحی شده است.
- حداکثر سرعت انتقال داده: تا 10 گیگابیت بر ثانیه (در فواصل کوتاه).
- فرکانس کاری: 250 مگاهرتز.
- مناسب برای شبکه‌های سازمانی و کاربردهایی که نیاز به سرعت بالا دارند.
- کابل شبکه Cat6A (Category 6 Augmented):
- این کابل نسخه پیشرفته‌تر Cat6 است و برای شبکه‌های بسیار سریع و حجیم طراحی شده است.
- حداکثر سرعت انتقال داده: تا 10 گیگابیت بر ثانیه (حتی در فواصل طولانی‌تر).
- فرکانس کاری: 500 مگاهرتز.
- دارای لایه محافظ (Shielding) برای کاهش تداخل‌های الکترومغناطیسی.
- کابل شبکه Cat7 (Category 7):
- این کابل برای شبکه‌های بسیار پیشرفته و با سرعت بالا طراحی شده است.
- حداکثر سرعت انتقال داده: تا 10 گیگابیت بر ثانیه و بالاتر.
- فرکانس کاری: 600 مگاهرتز و بالاتر.
- دارای لایه‌های محافظ متعدد برای محافظت در برابر نویزهای محیطی.
انواع کابل‌های شبکه بر اساس نوع محافظت
کابل‌های شبکه بر اساس وجود یا عدم وجود لایه‌های محافظ به دو دسته اصلی تقسیم می‌شوند:
- UTP (Unshielded Twisted Pair):
- این کابل‌ها فاقد هرگونه لایه محافظ هستند.
- مناسب برای محیط‌هایی که تداخل الکترومغناطیسی کم است، مانند خانه‌ها و دفاتر کوچک.
- STP (Shielded Twisted Pair):
- این کابل‌ها دارای لایه محافظ فلزی هستند که از داده‌ها در برابر نویزهای محیطی محافظت می‌کند.
- مناسب برای محیط‌های صنعتی و مکان‌هایی با تداخل الکترومغناطیسی زیاد.
- FTP (Foil Twisted Pair):
- این کابل‌ها دارای لایه محافظ فویلدار هستند که از داده‌ها در برابر نویزهای محیطی محافظت می‌کند.
- SFTP (Shielded Foiled Twisted Pair):
- این کابل‌ها دارای لایه محافظ فویلدار و توری‌دار هستند که از داده‌ها در برابر نویزهای محیطی محافظت می‌کند.
کاربردهای کابل‌های شبکه
کابل‌های شبکه در انواع مختلفی از کاربردها استفاده می‌شوند، از جمله:
- شبکه‌های محلی (LAN):
- اتصال کامپیوترها، سرورها و دیگر تجهیزات شبکه در یک ساختمان یا مجموعه.
- شبکه‌های وسیع (WAN):
- اتصال شبکه‌های محلی به شبکه‌های بزرگتر مانند اینترنت.
- شبکه‌های صنعتی:
- اتصال تجهیزات صنعتی و ماشین‌آلات در کارخانه‌ها و مراکز تولید.
- شبکه‌های دوربین مداربسته:
- انتقال داده‌ها و تصاویر از دوربین‌های مداربسته به سرورها یا دستگاه‌های ضبط.
- شبکه‌های مخابراتی:
- انتقال داده‌ها و اطلاعات در سیستم‌های تلفنی و مخابراتی.
مزایای استفاده از کابل‌های شبکه
- سرعت بالا: کابل‌های شبکه به دلیل ساختار پیچیده‌شان، قادر به انتقال داده‌ها با سرعت بالا هستند.
- پایداری و امنیت: کابل‌های شبکه نسبت به اتصالات بی‌سیم، امنیت بیشتری دارند و کمتر تحت تأثیر نویزهای محیطی قرار می‌گیرند.
- طول عمر بالا: کابل‌های شبکه معمولاً عمر طولانی‌تری نسبت به سایر روش‌های انتقال داده دارند.
- قابلیت اطمینان: این کابل‌ها در برابر قطعی‌های احتمالی مقاوم‌تر هستند و کمتر دچار مشکل می‌شوند.
انتخاب کابل شبکه مناسب
برای انتخاب کابل شبکه مناسب، باید به چند عامل مهم توجه کرد:
- سرعت مورد نیاز: اگر نیاز به سرعت بالا دارید، کابل‌های Cat6 یا Cat6A مناسب‌تر هستند.
- محیط نصب: در محیط‌های پر از تداخل الکترومغناطیسی، کابل‌های STP یا SFTP ترجیح داده می‌شوند.
- فاصله: برای فواصل طولانی‌تر، کابل‌های Cat6A یا Cat7 مناسب‌تر هستند.
- بودجه: کابل‌های Cat5E ارزان‌تر هستند، اما اگر نیاز به سرعت و کیفیت بالا دارید، باید هزینه بیشتری برای کابل‌های پیشرفته‌تر بپردازید.
جمع‌بندی
کابل‌های شبکه به عنوان یکی از اجزای اصلی شبکه‌های کامپیوتری، نقش حیاتی در انتقال داده‌ها و اطلاعات ایفا می‌کنند. انتخاب کابل مناسب بر اساس نیازها و شرایط محیطی، می‌تواند تأثیر زیادی بر عملکرد شبکه داشته باشد. فروشگاه کابل آن با ارائه انواع کابل‌های شبکه از برندهای معتبری مانند بلدن, لگراند, و یونیکام، امکان انتخاب بهترین گزینه را برای مشتریان فراهم می‌کند.
یکی از مهم‌ترین محصولات موجود در فروشگاه کابل آن، کابل‌های شبکه هستند که برای انتقال داده در شبکه‌های کامپیوتری استفاده می‌شوند. این کابل‌ها در انواع مختلفی مانند Cat5E, Cat6, Cat6A, و Cat7 عرضه می‌شوند.
- کابل شبکه Cat6 UTP: این نوع کابل بدون شیلد (Unshielded Twisted Pair) برای شبکه‌های داخلی مناسب است و سرعت انتقال داده تا 1 گیگابیت بر ثانیه را پشتیبانی می‌کند.
- کابل شبکه Cat6A SFTP: این کابل با شیلد فویلدار (Shielded Foiled Twisted Pair) برای محیط‌های پر از تداخل الکترومغناطیسی طراحی شده است.
- کابل شبکه Cat6 Ftp: این کابل با شیلد فویلدار برای محافظت در برابر تداخل‌های الکترومغناطیسی مناسب است.
- کابل شبکه Cat6 Fftp: این کابل با شیلد فویلدار و توری‌دار برای محیط‌های بسیار حساس استفاده می‌شود.
- کابل شبکه Cat6 Sftp: این کابل با شیلد فویلدار و توری‌دار برای محیط‌های بسیار حساس استفاده می‌شود.
- کابل شبکه Cat6A Fftp: این کابل با شیلد فویلدار و توری‌دار برای محیط‌های بسیار حساس استفاده می‌شود.
- کابل شبکه Cat6A Sftp: این کابل با شیلد فویلدار و توری‌دار برای محیط‌های بسیار حساس استفاده می‌شود.
- کابل شبکه Cat5E utp: این کابل بدون شیلد برای شبکه‌های داخلی مناسب است.
- کابل شبکه Cat5E ftp: این کابل با شیلد فویلدار برای محیط‌های پر از تداخل الکترومغناطیسی طراحی شده است.
- کابل شبکه Cat5E sftp: این کابل با شیلد فویلدار و توری‌دار برای محیط‌های بسیار حساس استفاده می‌شود.
- کابل شبکه cat7: این کابل برای شبکه‌های بسیار پیشرفته و با سرعت بالا استفاده می‌شود.
علاوه بر این، پچ کوردها نیز از جمله محصولات محبوب این دسته هستند. برندهای معروفی مانند بلدن, لگراند, و یونیکام در این زمینه فعالیت می‌کنند.
کابل‌های مخابراتی و فیبر نوری: ارتباطات پیشرفته
کابل‌های مخابراتی و فیبر نوری دو نوع از سیم‌ها و کابل‌هایی هستند که برای انتقال داده‌ها، اطلاعات و سیگنال‌ها در شبکه‌های مخابراتی و ارتباطی استفاده می‌شوند. این کابل‌ها نقش بسیار مهمی در ایجاد زیرساخت‌های مخابراتی، اینترنت پرسرعت و ارتباطات راه‌دور ایفا می‌کنند. در ادامه به تعریف، ساختار، انواع، کاربردها و تفاوت‌های این کابل‌ها می‌پردازیم.
کابل‌های مخابراتی
کابل‌های مخابراتی به کابل‌هایی گفته می‌شود که برای انتقال سیگنال‌های صوتی، تصویری و داده‌ای در شبکه‌های مخابراتی استفاده می‌شوند. این کابل‌ها معمولاً برای اتصال تلفن‌ها، سیستم‌های مخابراتی و شبکه‌های ارتباطی طراحی شده‌اند.
ساختار کابل‌های مخابراتی
کابل‌های مخابراتی معمولاً از جفت‌های سیم مسی تشکیل شده‌اند که به صورت پیچیده (Twisted Pair) قرار گرفته‌اند. این پیچش سیم‌ها باعث کاهش تداخل الکترومغناطیسی (EMI) و بهبود کیفیت انتقال سیگنال می‌شود. برخی از کابل‌های مخابراتی نیز دارای لایه‌های محافظ (Shielding) هستند که از سیگنال‌ها در برابر نویزهای محیطی محافظت می‌کنند.
انواع کابل‌های مخابراتی
- کابل‌های فویلدار (Foil Shielded):
- این کابل‌ها دارای لایه محافظ فویلدار هستند که از سیگنال‌ها در برابر نویزهای محیطی محافظت می‌کند.
- مناسب برای محیط‌های صنعتی و مکان‌هایی با تداخل الکترومغناطیسی زیاد.
- کابل‌های زمینی:
- این کابل‌ها برای نصب در زیرزمین طراحی شده‌اند و دارای محافظ‌های خاصی هستند که از آنها در برابر رطوبت و فشار محافظت می‌کنند.
- کابل‌های هوایی:
- این کابل‌ها برای نصب در فضای باز و بدون نیاز به کانال‌کشی مناسب هستند.
- کابل‌های آیفونی:
- این کابل‌ها برای سیستم‌های ارتباطی داخلی مانند سیستم‌های تلفن داخلی (Intercom) استفاده می‌شوند.
- کابل‌های KNX:
- این کابل‌ها برای سیستم‌های کنترل هوشمند ساختمان (BMS) طراحی شده‌اند.
کاربردهای کابل‌های مخابراتی
- شبکه‌های تلفنی: اتصال خطوط تلفن ثابت و سیستم‌های مخابراتی.
- شبکه‌های ارتباطی: انتقال داده‌ها و اطلاعات در شبکه‌های محلی (LAN) و وسیع (WAN).
- سیستم‌های امنیتی: اتصال دوربین‌های مداربسته و سیستم‌های اعلام خطر.
- سیستم‌های هوشمند ساختمان: کنترل روشنایی، تهویه مطبوع و دیگر تجهیزات هوشمند.
کابل‌های فیبر نوری
کابل‌های فیبر نوری از فیبرهای شیشه‌ای یا پلاستیکی ساخته شده‌اند که از نور برای انتقال داده‌ها و اطلاعات استفاده می‌کنند. این کابل‌ها به دلیل سرعت بالا و ظرفیت انتقال داده‌های عظیم، در شبکه‌های مخابراتی و اینترنت پرسرعت کاربرد گسترده‌ای دارند.
ساختار کابل‌های فیبر نوری
کابل‌های فیبر نوری معمولاً شامل موارد زیر هستند:
- هسته (Core): بخش مرکزی کابل که نور در آن حرکت می‌کند.
- روکش (Cladding): لایه‌ای که دور هسته قرار دارد و باعث بازتاب نور به داخل هسته می‌شود.
- محافظ (Buffer): لایه‌ای که از فیبر در برابر آسیب‌های فیزیکی محافظت می‌کند.
- پوشش خارجی (Jacket): لایه‌ای محافظ که دور کل کابل قرار دارد.
انواع کابل‌های فیبر نوری
- کابل فیبر نوری اوت دور (Outdoor):
- این کابل‌ها برای استفاده در فضای باز و در مسیرهای طولانی طراحی شده‌اند.
- دارای محافظ‌های خاصی هستند که از آنها در برابر رطوبت، فشار و دماهای بالا محافظت می‌کنند.
- کابل فیبر نوری دراپ (Drop Cable):
- این کابل‌ها برای اتصال نقاط نهایی به شبکه اصلی استفاده می‌شوند.
- معمولاً در شبکه‌های FTTH (Fiber To The Home) استفاده می‌شوند.
- کابل فیبر نوری کانالی (Duct Cable):
- این کابل‌ها برای نصب در کانال‌های زیرزمینی مناسب هستند.
- کابل فیبر نوری هوایی (Aerial Cable):
- این کابل‌ها برای نصب در فضای باز و بدون نیاز به کانال‌کشی مناسب هستند.
- کابل فیبر نوری زیردریایی:
- این کابل‌ها برای اتصال شبکه‌های مخابراتی بین کشورها و قاره‌ها استفاده می‌شوند.
کاربردهای کابل‌های فیبر نوری
- اینترنت پرسرعت: انتقال داده‌ها با سرعت بسیار بالا در شبکه‌های اینترنتی.
- شبکه‌های مخابراتی: اتصال شبکه‌های تلفنی و ارتباطی بین شهرها و کشورها.
- شبکه‌های داده‌ای: انتقال داده‌ها در سازمان‌ها و مراکز داده.
- سیستم‌های تلویزیونی دیجیتال: انتقال سیگنال‌های تلویزیونی و ویدئویی.
- شبکه‌های نظامی و امنیتی: انتقال داده‌ها در سیستم‌های امنیتی و نظامی.
تفاوت کابل‌های مخابراتی و فیبر نوری
| ویژگی | کابل‌های مخابراتی | کابل‌های فیبر نوری |
|---|---|---|
| ماده انتقال | سیم‌های مسی | نور |
| سرعت انتقال | متوسط | بسیار بالا |
| ظرفیت انتقال داده | محدود | بسیار بالا |
| طول عمر | متوسط | بسیار طولانی |
| مقاومت در برابر نویز | کم | بسیار بالا |
| هزینه | کمتر | بیشتر |
مزایای کابل‌های فیبر نوری
- سرعت بالا: کابل‌های فیبر نوری قادر به انتقال داده‌ها با سرعت بسیار بالا هستند.
- ظرفیت بالا: این کابل‌ها می‌توانند حجم عظیمی از داده‌ها را در یک زمان منتقل کنند.
- مقاومت در برابر نویز: کابل‌های فیبر نوری تحت تأثیر نویزهای الکترومغناطیسی قرار نمی‌گیرند.
- طول عمر بالا: این کابل‌ها عمر طولانی‌تری نسبت به کابل‌های مسی دارند.
- امنیت بالا: انتقال داده‌ها در کابل‌های فیبر نوری امن‌تر است و کمتر دچار مشکلات امنیتی می‌شود.
جمع‌بندی
کابل‌های مخابراتی و فیبر نوری به عنوان دو نوع اصلی کابل‌های انتقال داده، نقش بسیار مهمی در ایجاد زیرساخت‌های مخابراتی و ارتباطی ایفا می‌کنند. کابل‌های مخابراتی برای کاربردهای ساده‌تر و فواصل کوتاه‌تر مناسب هستند، در حالی که کابل‌های فیبر نوری برای شبکه‌های پیشرفته و فواصل طولانی‌تر استفاده می‌شوند. فروشگاه کابل آن با ارائه انواع کابل‌های مخابراتی و فیبر نوری از برندهای معتبری مانند بلدن, زیمنس, و هایک ویژن، امکان انتخاب بهترین گزینه را برای مشتریان فراهم می‌کند.
در بخش کابل های مخابراتی، فروشگاه کابل آن انواع کابل‌های مخابراتی و کابل فیبر نوری را عرضه می‌کند. این کابل‌ها برای انتقال داده‌های بزرگ و در فواصل طولانی استفاده می‌شوند.
- کابل فیبر نوری اوت دور: این کابل برای استفاده در فضای باز و در مسیرهای طولانی طراحی شده است.
- کابل فیبر نوری دراپ: برای اتصال نقاط نهایی به شبکه اصلی استفاده می‌شود.
- کابل فیبر نوری کانالی: این کابل برای نصب در کانال‌های زیرزمینی مناسب است.
- کابل فیبر نوری هوایی: این کابل‌ها برای نصب در فضای باز و بدون نیاز به کانال‌کشی مناسب هستند.
همچنین، کابل‌های فویلدار (زمینی و هوایی) نیز برای محافظت در برابر تداخل‌های الکترومغناطیسی ارائه می‌شوند.
کابل‌های کواکسیال و کابل‌های ترکیبی و کابل دوربین مداربسته: انتقال سیگنال‌های ویدئویی و مخابراتی
کابل‌های کواکسیال نوعی کابل هستند که برای انتقال سیگنال‌های الکتریکی با فرکانس بالا استفاده می‌شوند. این کابل‌ها به دلیل طراحی خاص خود، توانایی حفظ کیفیت سیگنال در فواصل طولانی را دارند و از تداخل‌های الکترومغناطیسی (EMI) محافظت می‌کنند. کابل‌های کواکسیال در شبکه‌های مخابراتی، تلویزیونی، ماهواره‌ای و سیستم‌های نظارتی مانند دوربین‌های مداربسته کاربرد گسترده‌ای دارند.
ساختار کابل‌های کواکسیال
کابل‌های کواکسیال معمولاً از چهار بخش اصلی تشکیل شده‌اند:
- هسته مرکزی (Core): این بخش معمولاً از مس یا آلومینیوم ساخته شده و نقش اصلی انتقال سیگنال را بر عهده دارد.
- عایق داخلی (Dielectric Insulator): این لایه دور هسته قرار دارد و از تماس مستقیم هسته با لایه‌های دیگر جلوگیری می‌کند.
- شبکه فلزی (Metallic Shield): این لایه از تداخل الکترومغناطیسی محافظت می‌کند.
- پوشش خارجی (Outer Jacket): این لایه محافظ است که کابل را در برابر آسیب‌های فیزیکی و محیطی محافظت می‌کند.
انواع کابل‌های کواکسیال
- RG6:
- این کابل برای انتقال سیگنال‌های تلویزیونی، ماهواره‌ای و شبکه‌های CATV مناسب است.
- دارای ضخامت بیشتری نسبت به RG59 است و برای فواصل طولانی‌تر مناسب است.
- RG11:
- این کابل برای انتقال سیگنال‌های RF در فواصل بسیار طولانی استفاده می‌شود.
- دارای قطر بزرگ‌تری نسبت به RG6 است و برای شبکه‌های صنعتی مناسب است.
- RG58:
- این کابل برای شبکه‌های کامپیوتری قدیمی و سیستم‌های ارتباطی کوتاه‌فاصله استفاده می‌شود.
- RG59:
- این کابل برای سیستم‌های CCTV و تلویزیونی مناسب است.
- برای فواصل کوتاه‌تر نسبت به RG6 استفاده می‌شود.
- RG174:
- این کابل برای اتصال آنتن‌ها و دستگاه‌های کوچک استفاده می‌شود.
- RG213:
- این کابل برای انتقال سیگنال‌های RF در فواصل طولانی و شبکه‌های صنعتی استفاده می‌شود.
- RG223:
- این کابل برای انتقال سیگنال‌های RF در محیط‌های صنعتی و نظامی مناسب است.
کاربردهای کابل‌های کواکسیال
- سیستم‌های تلویزیونی: انتقال سیگنال‌های تلویزیونی و ماهواره‌ای.
- شبکه‌های کامپیوتری قدیمی: اتصال دستگاه‌ها در شبکه‌های محلی (LAN).
- سیستم‌های نظارتی: اتصال دوربین‌های مداربسته به دستگاه‌های ضبط.
- آنتن‌ها و مخابرات: انتقال سیگنال‌های RF و مخابراتی.
کابل‌های ترکیبی چیست؟
کابل‌های ترکیبی نوعی کابل هستند که از ترکیب چندین نوع سیم یا کابل مختلف تشکیل شده‌اند. این کابل‌ها به منظور انجام چندین عملکرد همزمان طراحی شده‌اند و در مواردی که نیاز به انتقال انواع مختلفی از سیگنال‌ها وجود دارد، استفاده می‌شوند.
ساختار کابل‌های ترکیبی
کابل‌های ترکیبی معمولاً شامل موارد زیر هستند:
- سیم‌های برق: برای انتقال انرژی الکتریکی.
- کابل‌های داده: برای انتقال داده‌ها و اطلاعات.
- سیم‌های کنترل: برای ارسال سیگنال‌های کنترلی.
- لایه‌های محافظ: برای محافظت در برابر نویزهای محیطی.
کاربردهای کابل‌های ترکیبی
- سیستم‌های صنعتی: اتصال تجهیزات صنعتی که نیاز به تأمین برق، انتقال داده و ارسال سیگنال‌های کنترلی دارند.
- دوربین‌های مداربسته: انتقال تصاویر و تأمین برق دوربین‌ها.
- سیستم‌های هوشمند ساختمان: اتصال تجهیزات هوشمند مانند سنسورها، روشنایی و تهویه مطبوع.
- تجهیزات پزشکی: اتصال دستگاه‌های پزشکی که نیاز به انتقال داده و تأمین برق دارند.
کابل دوربین مداربسته چیست؟
کابل دوربین مداربسته نوعی کابل است که برای اتصال دوربین‌های مداربسته به دستگاه‌های ضبط و نمایش تصاویر استفاده می‌شود. این کابل‌ها معمولاً ترکیبی از سیم‌های داده و برق هستند و به منظور انتقال تصاویر و تأمین انرژی الکتریکی دوربین‌ها طراحی شده‌اند.
انواع کابل دوربین مداربسته
- کابل‌های کواکسیال:
- این کابل‌ها برای انتقال تصاویر ویدئویی از دوربین‌ها استفاده می‌شوند.
- معمولاً از نوع RG59 یا RG6 هستند.
- کابل‌های ترکیبی (Power + Video):
- این کابل‌ها ترکیبی از سیم‌های برق و کواکسیال هستند.
- برای انتقال تصاویر و تأمین برق دوربین‌ها استفاده می‌شوند.

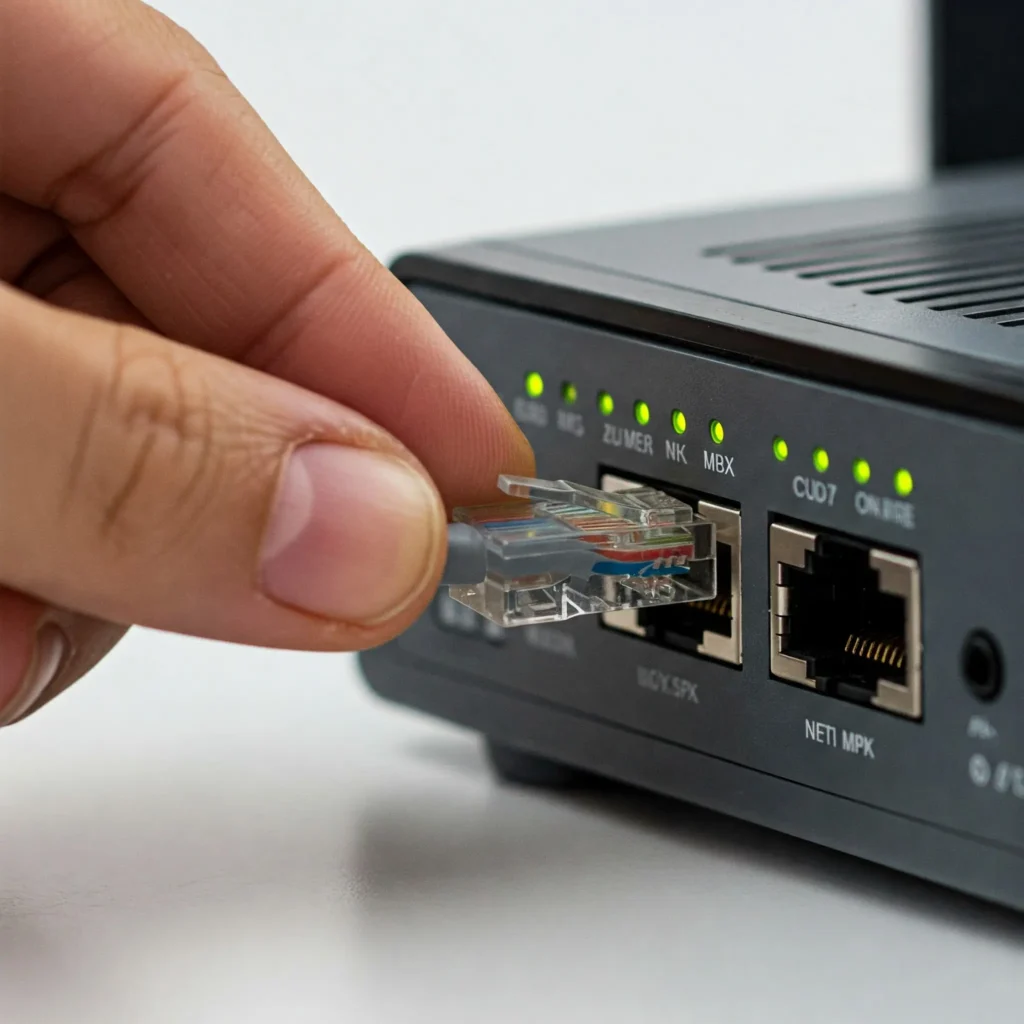

- کابل‌های شبکه (Ethernet):
- این کابل‌ها برای دوربین‌های IP که از شبکه اینترنت برای انتقال داده استفاده می‌کنند، مناسب هستند.
- معمولاً از نوع Cat5E یا Cat6 هستند.
کاربردهای کابل دوربین مداربسته
- سیستم‌های نظارتی: اتصال دوربین‌های مداربسته به دستگاه‌های ضبط و نمایش تصاویر.
- سیستم‌های امنیتی: اتصال دوربین‌های مداربسته در مراکز امنیتی و صنعتی.
- سیستم‌های هوشمند ساختمان: اتصال دوربین‌های مداربسته به سیستم‌های مدیریت ساختمان.
جمع‌بندی
کابل‌های کواکسیال, ترکیبی و دوربین مداربسته هر کدام نقش مهمی در انتقال سیگنال‌ها و داده‌ها ایفا می‌کنند. کابل‌های کواکسیال برای انتقال سیگنال‌های تلویزیونی و ماهواره‌ای مناسب هستند، در حالی که کابل‌های ترکیبی برای انجام چندین عملکرد همزمان طراحی شده‌اند. کابل‌های دوربین مداربسته نیز برای اتصال دوربین‌ها به سیستم‌های نظارتی استفاده می‌شوند. فروشگاه کابل آن با ارائه انواع کابل‌های کواکسیال، ترکیبی و دوربین مداربسته از برندهای معتبری مانند بلدن, زیمنس, و هایک ویژن، امکان انتخاب بهترین گزینه را برای مشتریان فراهم می‌کند.
کابل‌های کواکسیال در فروشگاه کابل آن شامل مدل‌های مختلفی مانند RG6, RG11, RG58, و RG59 هستند. این کابل‌ها برای انتقال سیگنال‌های ویدئویی، ماهواره‌ای و مخابراتی استفاده می‌شوند.
- کابل کواکسیال RG6: برای سیستم‌های تلویزیونی و ماهواره‌ای مناسب است.
- کابل کواکسیال RG11: برای انتقال سیگنال‌های RF و در فواصل طولانی استفاده می‌شود.
- کابل کواکسیال RG58: برای شبکه‌های کامپیوتری قدیمی استفاده می‌شود.
- کابل کواکسیال RG59: برای سیستم‌های CCTV و تلویزیونی استفاده می‌شود.
- کابل کواکسیال RG174: برای انتقال سیگنال‌های RF و در فواصل کوتاه استفاده می‌شود.
- کابل کواکسیال RG213: برای انتقال سیگنال‌های RF و در فواصل طولانی استفاده می‌شود.
- کابل کواکسیال RG223: برای انتقال سیگنال‌های RF و در فواصل طولانی استفاده می‌شود.
سیم و کابل‌های برق: قدرت و ایمنی
سیم و کابل برق ابزارهایی هستند که برای انتقال انرژی الکتریکی از منبع به مصرف‌کننده استفاده می‌شوند. این سیم‌ها و کابل‌ها در انواع مختلفی تولید می‌شوند و نقش حیاتی در تأمین برق خانگی، صنعتی و تجاری ایفا می‌کنند. در ادامه به تعریف، ساختار، انواع، کاربردها و ویژگی‌های سیم و کابل برق پرداخته می‌شود.
تعریف سیم و کابل برق
- سیم برق: سیم برق به عنوان یک رسانای الکتریکی ساده شناخته می‌شود که معمولاً از مس یا آلومینیوم ساخته شده و با یک لایه عایق پوشانده شده است. این سیم‌ها برای انتقال جریان الکتریکی در فواصل کوتاه و در شبکه‌های داخلی استفاده می‌شوند.
- کابل برق: کابل برق شامل یک یا چند رسانای الکتریکی است که با لایه‌های عایق و محافظ پوشانده شده‌اند. این کابل‌ها برای انتقال انرژی الکتریکی در فواصل طولانی‌تر و در شرایط محیطی مختلف طراحی شده‌اند.
ساختار سیم و کابل برق
- رسانا (Conductor):
- این بخش از مس یا آلومینیوم ساخته می‌شود و نقش اصلی انتقال جریان الکتریکی را بر عهده دارد.
- مس به دلیل رسانایی بالا و مقاومت کمتر، معمولاً انتخاب اول است، اما آلومینیوم به دلیل قیمت پایین‌تر نیز مورد استفاده قرار می‌گیرد.
- عایق (Insulation):
- این لایه دور رسانا قرار دارد و از تماس مستقیم آن با محیط اطراف جلوگیری می‌کند.
- مواد عایق معمولاً از PVC، XLPE یا سیلیکون ساخته می‌شوند.
- محافظ (Shielding):
- در برخی کابل‌ها، لایه‌ای از فویل یا توری فلزی برای محافظت در برابر تداخل الکترومغناطیسی (EMI) استفاده می‌شود.
- پوشش خارجی (Outer Jacket):
- این لایه محافظ است که کابل را در برابر آسیب‌های فیزیکی، رطوبت و شرایط محیطی محافظت می‌کند.
انواع سیم و کابل برق
1. بر اساس نوع رسانا
- کابل مسی:
- این کابل‌ها از مس ساخته شده‌اند و به دلیل رسانایی بالا، مقاومت کمتر و عمر طولانی‌تر، محبوب‌ترین گزینه هستند.
- شامل انواع سیم مسی افشان, سیم مسی مفتول و کابل مسی زمینی.
- کابل آلومینیومی:
- این کابل‌ها از آلومینیوم ساخته شده‌اند و به دلیل وزن سبک‌تر و قیمت پایین‌تر، در خطوط انتقال برق فشار قوی و شبکه‌های هوایی استفاده می‌شوند.
- شامل انواع کابل آلومینیوم زمینی, کابل آلومینیوم خودنگهدار و کابل آلومینیوم لخت.
2. بر اساس ولتاژ
- کابل برق فشار ضعیف:
- این کابل‌ها برای شبکه‌های خانگی و تجاری استفاده می‌شوند.
- ولتاژ کاری: تا 1 کیلوولت.
- کابل برق فشار متوسط:
- این کابل‌ها برای شبکه‌های صنعتی و توزیع برق استفاده می‌شوند.
- ولتاژ کاری: 1 تا 36 کیلوولت.
- کابل برق فشار قوی:
- این کابل‌ها برای انتقال برق در شبکه‌های بزرگ و خطوط انتقال برق فشار قوی استفاده می‌شوند.
- ولتاژ کاری: بالاتر از 36 کیلوولت.
3. بر اساس نوع عایق
- کابل PVC:
- این کابل‌ها دارای عایق پلاستیکی هستند و برای استفاده در شبکه‌های داخلی مناسب‌اند.
- کابل XLPE:
- این کابل‌ها دارای عایق پلی‌اتیلن با چگالی بالا هستند و برای شرایط محیطی سخت و ولتاژهای بالا مناسب‌اند.
- کابل سیلیکونی:
- این کابل‌ها برای استفاده در محیط‌های با دماهای بالا مانند کوره‌ها و صنایع سنگین طراحی شده‌اند.
4. بر اساس کاربرد
- کابل نسوز:
- این کابل‌ها در برابر حرارت و آتش مقاوم هستند و برای مکان‌هایی مانند بیمارستان‌ها و ساختمان‌های بلند مرتبه استفاده می‌شوند.
- کابل سیلیکونی هیت:
- این کابل‌ها برای استفاده در محیط‌های با دماهای بالا طراحی شده‌اند.
- کابل سیلیکونی فایر:
- این کابل‌ها در برابر آتش مقاوم هستند و برای مکان‌هایی مانند تونل‌ها و مترو استفاده می‌شوند.
کاربردهای سیم و کابل برق
- شبکه‌های خانگی:
- انتقال برق به لوازم خانگی مانند یخچال، تلویزیون و لامپ‌ها.
- شبکه‌های صنعتی:
- تأمین برق ماشین‌آلات صنعتی و تجهیزات سنگین.
- خطوط انتقال برق:
- انتقال برق از نیروگاه‌ها به شهرها و روستاها.
- شبکه‌های زیرزمینی:
- استفاده در کانال‌های زیرزمینی برای توزیع برق.
- محیط‌های با دماهای بالا:
- استفاده در کوره‌ها، صنایع فولاد و پتروشیمی.
مزایای سیم و کابل برق
- رسانایی بالا: کابل‌های مسی به دلیل رسانایی بالا، انتقال برق را بهینه می‌کنند.
- مقاومت در برابر شرایط محیطی: کابل‌های با عایق XLPE یا سیلیکونی در برابر رطوبت، حرارت و آتش مقاوم هستند.
- طول عمر بالا: کابل‌های باکیفیت عمر طولانی‌تری دارند و نیاز به تعویض کمتری دارند.
- تنوع در کاربرد: انواع مختلفی از کابل‌ها برای شرایط مختلف موجود است.
جمع‌بندی
سیم و کابل برق به عنوان اجزای اصلی شبکه‌های برق، نقش حیاتی در انتقال انرژی الکتریکی ایفا می‌کنند. انتخاب نوع مناسب سیم یا کابل برق به عواملی مانند ولتاژ، شرایط محیطی و کاربرد بستگی دارد. فروشگاه کابل آن با ارائه انواع سیم و کابل برق از برندهای معتبری مانند بلدن, اشنایدر, و زیمنس، امکان انتخاب بهترین گزینه را برای مشتریان فراهم می‌کند.
در بخش سیم و کابل برق، فروشگاه کابل آن انواع کابل‌های مسی و کابل آلومینیومی را ارائه می‌کند. این کابل‌ها برای انتقال انرژی الکتریکی در ساختمان‌ها، صنایع و شبکه‌های برق استفاده می‌شوند.
- کابل آلومینیوم خودنگهدار: این کابل برای خطوط هوایی و توزیع برق در مناطق روستایی مناسب است.
- کابل آلومینیوم زمینی: این کابل برای نصب در زیرزمین مناسب است.
- کابل آلومینیوم لخت: این کابل برای خطوط هوایی و توزیع برق در مناطق روستایی مناسب است.
- کابل مسی افشان: برای استفاده در سیم‌کشی داخلی ساختمان‌ها استفاده می‌شود.
- کابل مسی مفتول: برای استفاده در سیم‌کشی داخلی ساختمان‌ها استفاده می‌شود.
- کابل برق فشار قوی: این کابل‌ها برای انتقال برق در ولتاژهای بالا طراحی شده‌اند.
- کابل نسوز: این کابل‌ها برای استفاده در محیط‌های با دماهای بالا مناسب است.
- کابل سیلیکونی هیت: این کابل‌ها برای استفاده در محیط‌های با دماهای بالا مناسب است.
- کابل سیلیکونی فایر: این کابل‌ها برای استفاده در محیط‌های با دماهای بالا مناسب است.
کابل فرمان: تنوع در کاربرد
کابل فرمان نوعی کابل است که برای انتقال سیگنال‌های کنترلی و دستورات بین تجهیزات صنعتی، ماشین‌آلات و سیستم‌های اتوماسیون استفاده می‌شود. این کابل‌ها نقش حیاتی در عملکرد صحیح سیستم‌های کنترل صنعتی ایفا می‌کنند و به عنوان پل ارتباطی بین دستگاه‌های کنترل‌کننده (مانند PLC) و تجهیزات اجرایی (مانند موتورها، شیرها و سنسورها) عمل می‌کنند.
ساختار کابل فرمان
کابل‌های فرمان معمولاً از چند جفت سیم یا رشته تشکیل شده‌اند که هر کدام برای ارسال یک سیگنال خاص طراحی شده‌اند. ساختار اصلی این کابل‌ها شامل موارد زیر است:
- رسانا (Conductor):
- این بخش از مس یا آلومینیوم ساخته شده و نقش اصلی انتقال سیگنال‌های کنترلی را بر عهده دارد.
- معمولاً از سیم‌های نرم و انعطاف‌پذیر استفاده می‌شود تا نصب و استفاده آن آسان‌تر باشد.
- عایق (Insulation):
- این لایه دور رسانا قرار دارد و از تماس مستقیم آن با محیط اطراف جلوگیری می‌کند.
- مواد عایق معمولاً از PVC، XLPE یا مواد مقاوم در برابر حرارت و شیمیایی ساخته می‌شوند.
- محافظ (Shielding):
- در برخی کابل‌های فرمان، لایه‌ای از فویل یا توری فلزی برای محافظت در برابر تداخل الکترومغناطیسی (EMI) استفاده می‌شود.
- این لایه برای کاهش نویز و افزایش دقت انتقال سیگنال‌ها ضروری است.
- پوشش خارجی (Outer Jacket):
- این لایه محافظ است که کابل را در برابر آسیب‌های فیزیکی، رطوبت و شرایط محیطی محافظت می‌کند.
- مواد پوشش خارجی معمولاً از PVC یا مواد مقاوم در برابر روغن، بنزین و مواد شیمیایی ساخته می‌شوند.
انواع کابل فرمان
کابل‌های فرمان بر اساس ساختار و کاربرد به انواع مختلفی تقسیم می‌شوند:
- کابل فرمان ساده:
- این کابل‌ها فاقد لایه محافظ هستند و برای محیط‌هایی که تداخل الکترومغناطیسی کم است، مناسب‌اند.
- کاربرد: شبکه‌های داخلی و محیط‌های خانگی یا تجاری.
- کابل فرمان شیلددار:
- این کابل‌ها دارای لایه محافظ فویلدار یا توری‌دار هستند که از سیگنال‌ها در برابر نویزهای محیطی محافظت می‌کنند.
- کاربرد: محیط‌های صنعتی و مکان‌هایی با تداخل الکترومغناطیسی زیاد.
- کابل فرمان انعطاف‌پذیر:
- این کابل‌ها برای محیط‌هایی که نیاز به حرکت مداوم دارند، طراحی شده‌اند.
- کاربرد: ربات‌ها، تجهیزات متحرک و خطوط تولید خودکار.
- کابل فرمان AWG:
- این کابل‌ها بر اساس استاندارد AWG (American Wire Gauge) طبقه‌بندی می‌شوند و برای انتقال سیگنال‌های دقیق در سیستم‌های ابزاردقیق استفاده می‌شوند.
- کاربرد: سنسورها، تجهیزات اندازه‌گیری و کنترل.
- کابل فرمان سنسوری:
- این کابل‌ها برای اتصال سنسورها به سیستم‌های کنترل طراحی شده‌اند.
- کاربرد: سیستم‌های نظارتی، اتوماسیون صنعتی و تجهیزات هوشمند.
کاربردهای کابل فرمان
کابل‌های فرمان در انواع مختلفی از صنایع و سیستم‌ها استفاده می‌شوند. مهم‌ترین کاربردهای این کابل‌ها عبارتند از:
- اتوماسیون صنعتی:
- اتصال PLCها به موتورها، شیرها و سایر تجهیزات اجرایی.
- کنترل خطوط تولید خودکار و ربات‌ها.
- سیستم‌های نظارتی:
- اتصال سنسورها و دوربین‌های مداربسته به سیستم‌های مدیریت و کنترل.
- تجهیزات پزشکی:
- اتصال دستگاه‌های پزشکی به سیستم‌های کنترل و نمایش.
- سیستم‌های هوشمند ساختمان:
- کنترل روشنایی، تهویه مطبوع، سیستم‌های امنیتی و دیگر تجهیزات هوشمند.
- صنایع سنگین:
- اتصال تجهیزات سنگین مانند توربین‌ها، پمپ‌ها و کمپرسورها به سیستم‌های کنترل.
مزایای کابل فرمان
- دقت بالا: کابل‌های فرمان به دلیل طراحی دقیق، انتقال سیگنال‌های کنترلی را با دقت بالا انجام می‌دهند.
- مقاومت در برابر نویز: کابل‌های شیلددار در برابر تداخل الکترومغناطیسی مقاوم هستند و از دقت سیگنال‌ها محافظت می‌کنند.
- انعطاف‌پذیری: برخی از کابل‌های فرمان به دلیل ساختار انعطاف‌پذیر، برای محیط‌های متحرک مناسب‌اند.
- طول عمر بالا: کابل‌های باکیفیت عمر طولانی‌تری دارند و نیاز به تعویض کمتری دارند.
- تنوع در کاربرد: انواع مختلفی از کابل‌های فرمان برای شرایط مختلف موجود است.
تفاوت کابل فرمان با سایر کابل‌ها
| ویژگی | کابل فرمان | سایر کابل‌ها |
|---|---|---|
| هدف استفاده | انتقال سیگنال‌های کنترلی | انتقال انرژی یا داده |
| رسانا | معمولاً از مس نرم و انعطاف‌پذیر | ممکن است از مس یا آلومینیوم باشد |
| محافظ | ممکن است دارای لایه شیلد باشد | ممکن است فاقد لایه شیلد باشد |
| کاربرد | سیستم‌های کنترل و اتوماسیون | شبکه‌های برق، داده و مخابراتی |
جمع‌بندی
کابل‌های فرمان به عنوان اجزای اصلی سیستم‌های کنترل و اتوماسیون، نقش حیاتی در انتقال سیگنال‌های کنترلی ایفا می‌کنند. این کابل‌ها به دلیل دقت بالا، مقاومت در برابر نویز و تنوع در کاربرد، در صنایع مختلفی مانند اتوماسیون صنعتی، سیستم‌های نظارتی و تجهیزات پزشکی استفاده می‌شوند. فروشگاه کابل آن با ارائه انواع کابل‌های فرمان از برندهای معتبری مانند بلدن, اشنایدر, و زیمنس، امکان انتخاب بهترین گزینه را برای مشتریان فراهم می‌کند.
کابل‌های ترکیبی و کابل فرمان نیز از دیگر محصولات این فروشگاه هستند. این کابل‌ها برای کاربردهای خاصی مانند کنترل تجهیزات صنعتی و انتقال سیگنال‌های کنترلی استفاده می‌شوند.
- کابل فرمان ساده: برای کنترل تجهیزات صنعتی استفاده می‌شود.
- کابل فرمان شیلددار: برای محافظت در برابر تداخل‌های الکترومغناطیسی طراحی شده است.
- کابل ابزار دقیق AWG: این کابل‌ها برای اتصال سنسورها و تجهیزات دقیق استفاده می‌شوند.
- کابل ابزار دقیق ساده: برای اتصال سنسورها و تجهیزات دقیق استفاده می‌شود.
- کابل ابزار دقیق شیلددار: برای محافظت در برابر تداخل‌های الکترومغناطیسی طراحی شده است.
- کابل ابزار دقیق سنسوری: برای اتصال سنسورها و تجهیزات دقیق استفاده می‌شود.
تجهیزات جانبی: تکمیل کننده شبکه‌ها
تجهیزات جانبی شبکه به مجموعه‌ای از وسایل و ابزارها اطلاق می‌شود که برای نصب، مدیریت، حفاظت و بهینه‌سازی عملکرد شبکه‌های کامپیوتری و سیستم‌های ارتباطی استفاده می‌شوند. این تجهیزات نقش حیاتی در ایجاد زیرساخت‌های شبکه دارند و به عنوان مکمل کابل‌ها و دستگاه‌های اصلی شبکه عمل می‌کنند. در ادامه به تعریف، انواع، کاربردها و ویژگی‌های تجهیزات جانبی شبکه پرداخته می‌شود.
تعریف تجهیزات جانبی شبکه
تجهیزات جانبی شبکه شامل هر آنچه است که برای پشتیبانی از عملکرد شبکه ضروری است، اما مستقیماً در انتقال داده‌ها یا اطلاعات شرکت نمی‌کند. این تجهیزات شامل رک, فلکسی, باکس, گلند, بست, داکت, اتصالات شبکه و سایر ابزارهای کمکی هستند.
انواع تجهیزات جانبی شبکه
1. رک (Rack)
- تعریف: رک یک قاب فلزی یا پلاستیکی است که برای نگهداری و سازماندهی تجهیزات شبکه مانند سوئیچ‌ها، روترها، سرورها و پچ پنل‌ها استفاده می‌شود.
- کاربرد:
- نصب و مدیریت تجهیزات شبکه در مراکز داده و سرورها.
- بهبود سازماندهی و دسترسی آسان به تجهیزات.
- ویژگی‌ها:
- اندازه‌های مختلف (معمولاً بر اساس واحد U).
- قابلیت نصب در محیط‌های خانگی، تجاری و صنعتی.
2. فلکسی (Flexible Conduit)
- تعریف: فلکسی نوعی لوله انعطاف‌پذیر است که برای محافظت کابل‌ها در برابر آسیب‌های فیزیکی و شرایط محیطی استفاده می‌شود.
- کاربرد:
- محافظت کابل‌های شبکه در محیط‌های صنعتی و خارجی.
- جلوگیری از تداخل الکترومغناطیسی.
- ویژگی‌ها:
- مقاوم در برابر آب، روغن و مواد شیمیایی.
- انعطاف‌پذیری بالا برای نصب در مسیرهای پیچیده.
3. باکس (Box)
- تعریف: باکس یک محفظه است که برای محافظت و سازماندهی تجهیزات شبکه و اتصالات استفاده می‌شود.
- کاربرد:
- نگهداری تجهیزات شبکه مانند پچ پنل‌ها و سوئیچ‌ها.
- محافظت اتصالات کابل‌ها در برابر آسیب‌های فیزیکی و محیطی.
- ویژگی‌ها:
- ساختار مقاوم و ضد آب.
- طراحی مناسب برای نصب داخلی و خارجی.
4. گلند (Gland)
- تعریف: گلند یک اتصال است که برای ورود و خروج کابل‌ها به داخل تجهیزات یا باکس‌ها استفاده می‌شود.
- کاربرد:
- محافظت کابل‌ها در برابر آسیب‌های فیزیکی و نفوذ آب.
- سازماندهی و ثابت نگه داشتن کابل‌ها.
- ویژگی‌ها:
- مقاوم در برابر آب و گرد و غبار.
- انواع مختلف برای کابل‌های با قطرهای متفاوت.
5. بست (Cable Tie)
- تعریف: بست‌ها ابزارهایی هستند که برای بستن و سازماندهی کابل‌ها استفاده می‌شوند.
- کاربرد:
- مرتب‌سازی کابل‌ها در پشت رک‌ها و داخل باکس‌ها.
- جلوگیری از درهم‌پیچیدگی کابل‌ها.
- ویژگی‌ها:
- ساختار محکم و مقاوم.
- انواع مختلف بر اساس اندازه و متریال (پلاستیکی یا فلزی).
6. داکت و تجهیزات (Cable Duct & Accessories)
- تعریف: داکت یک کانال است که برای نگهداری و محافظت کابل‌ها در برابر آسیب‌های فیزیکی استفاده می‌شود.
- کاربرد:
- نصب کابل‌ها در دیوارها، کف‌ها و سقف‌ها.
- سازماندهی و محافظت کابل‌ها در محیط‌های داخلی و خارجی.
- ویژگی‌ها:
- مقاوم در برابر آتش، آب و شوک.
- قابلیت نصب سریع و آسان.
7. اتصالات شبکه (Network Connectors)
- تعریف: اتصالات شبکه شامل انواع پورت‌ها، آداپتورها و کانکتورهایی هستند که برای اتصال کابل‌ها به تجهیزات شبکه استفاده می‌شوند.
- کاربرد:
- اتصال کابل‌های شبکه به سوئیچ‌ها، روترها و کامپیوترها.
- ایجاد اتصالات دقیق و پایدار.
- ویژگی‌ها:
- سازگاری با استانداردهای مختلف شبکه (Cat5E, Cat6, Cat6A و …).
- مقاوم در برابر خوردگی و آسیب‌های فیزیکی.
کاربردهای تجهیزات جانبی شبکه
مراکز داده (Data Centers):
- نصب و مدیریت تجهیزات شبکه در محیط‌های بزرگ و پیچیده.
- محافظت کابل‌ها و تجهیزات در برابر آسیب‌های فیزیکی و محیطی.
شبکه‌های خانگی و تجاری:
- سازماندهی و محافظت کابل‌ها در محیط‌های داخلی.
- ایجاد اتصالات دقیق و پایدار.
محیط‌های صنعتی:
- محافظت کابل‌ها در برابر شرایط سخت محیطی مانند رطوبت، گرد و غبار و مواد شیمیایی.
- نصب کابل‌ها در مسیرهای پیچیده و دسترسی دشوار.
سیستم‌های نظارتی:
- محافظت کابل‌های دوربین‌های مداربسته در برابر آسیب‌های فیزیکی و شرایط محیطی.
- سازماندهی کابل‌ها در محیط‌های خارجی.
مزایای تجهیزات جانبی شبکه
- سازماندهی و مرتب‌سازی: تجهیزات جانبی به مرتب‌سازی کابل‌ها و تجهیزات شبکه کمک می‌کنند و از درهم‌پیچیدگی جلوگیری می‌کنند.
- محافظت در برابر آسیب‌ها: این تجهیزات کابل‌ها و تجهیزات شبکه را در برابر آسیب‌های فیزیکی، رطوبت و شرایط محیطی محافظت می‌کنند.
- افزایش طول عمر تجهیزات: با محافظت از کابل‌ها و تجهیزات، عمر مفید آنها افزایش می‌یابد.
- سهولت نصب و نگهداری: تجهیزات جانبی به نصب و نگهداری آسان‌تر کابل‌ها و تجهیزات شبکه کمک می‌کنند.
- بهبود عملکرد شبکه: با سازماندهی و محافظت کابل‌ها، عملکرد شبکه بهبود می‌یابد و احتمال بروز مشکلات کاهش می‌یابد.
جمع‌بندی
تجهیزات جانبی شبکه به عنوان اجزای کمکی، نقش حیاتی در ایجاد زیرساخت‌های شبکه ایفا می‌کنند. این تجهیزات شامل رک, فلکسی, باکس, گلند, بست, داکت و اتصالات شبکه هستند و برای نصب، مدیریت و محافظت از شبکه‌ها ضروری‌اند. فروشگاه کابل آن با ارائه انواع تجهیزات جانبی شبکه از برندهای معتبری مانند بلدن, اشنایدر, و زیمنس، امکان انتخاب بهترین گزینه را برای مشتریان فراهم می‌کند.
فروشگاه کابل آن علاوه بر کابل‌ها، تجهیزات جانبی متنوعی نیز ارائه می‌کند. این تجهیزات شامل رک, فلکسی, باکس, گلند, بست, اتصالات شبکه و داکت هستند. این محصولات برای نصب و مدیریت کابل‌ها ضروری هستند.
برندهای معتبر: کیفیت و اطمینان
فروشگاه کابل آن با همکاری برندهای معتبری مانند بلدن, اشنایدر, زیمنس, هایک ویژن, و لگراند، محصولات با کیفیتی را به مشتریان ارائه می‌کند. این برندها با تجربه‌های چندین ساله خود، اعتماد مشتریان را جلب کرده‌اند.
نتیجه‌گیری
فروشگاه کابل آن با داشتن انواع پچ کورد, کابل مسی, کابل فرمان, کابل شبکه, کابل ترکیبی, کابل کواکسیال, کابل مخابراتی, کابل فیبر نوری, کابل آلومینیومی, و کابل برق فشار قوی، نیازهای مختلف مشتریان را برطرف می‌کند. این فروشگاه با ارائه محصولات با کیفیت و خدمات پس از فروش، به یکی از انتخاب‌های برتر در بازار تبدیل شده است.
