کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16)

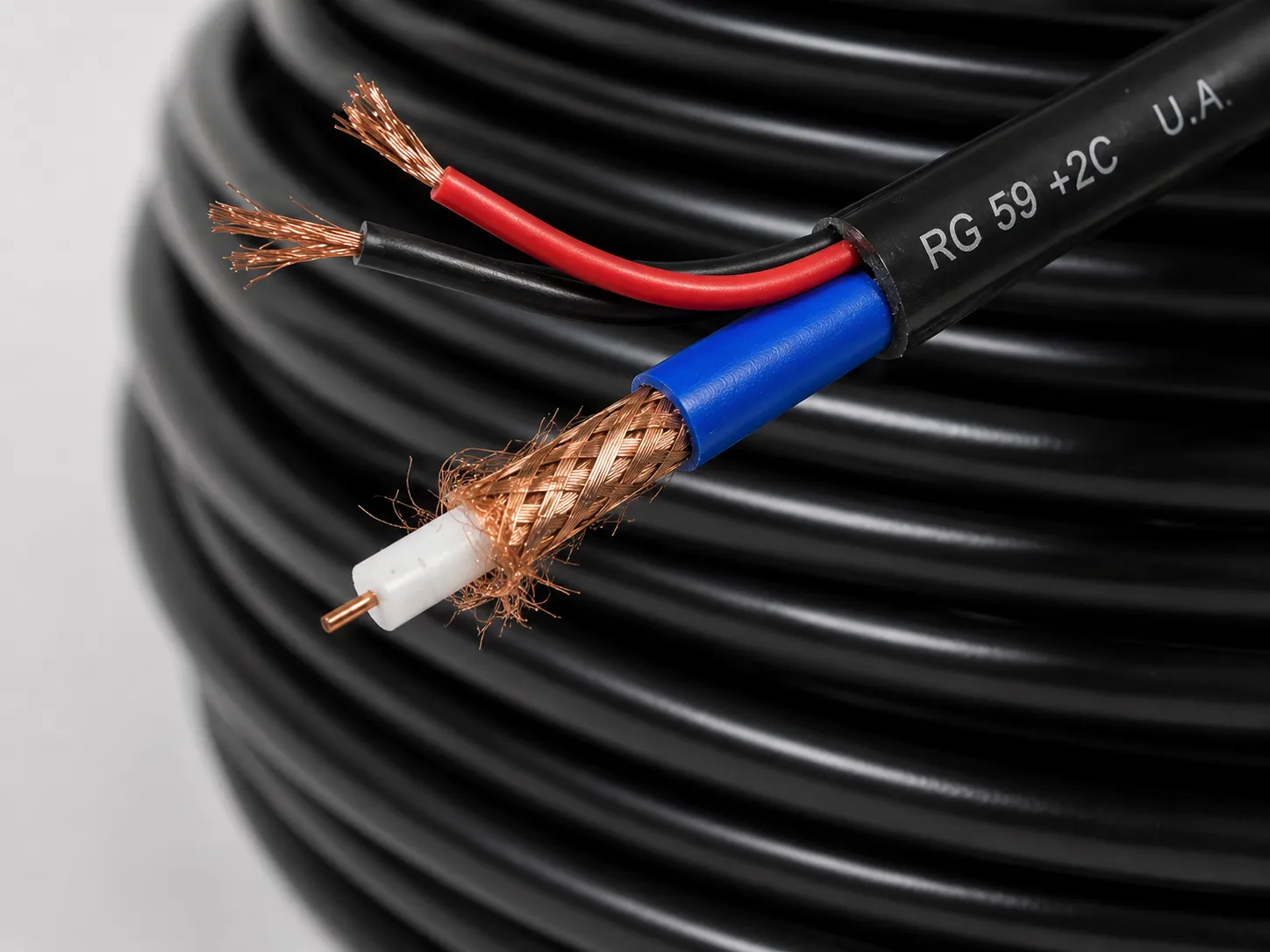

معرفی کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16) در کابل آن

در دنیای نظارت تصویری، کیفیت تصویر نهایی تنها به رزولوشن دوربین یا ظرفیت دستگاه ضبط محدود نمی‌شود. شریان حیاتی هر سیستم امنیتی، کابلی است که وظیفه انتقال بی‌نقص سیگنال تصویر و تأمین پایدار برق را بر عهده دارد. انتخاب یک کابل نامناسب می‌تواند گران‌ترین و پیشرفته‌ترین دوربین‌ها را به ابزاری ناکارآمد تبدیل کند و منجر به تصاویری پر از نویز، افت کیفیت در فواصل طولانی و قطعی‌های مکرر شود. بسیاری از مشکلات رایج در سیستم‌های نظارتی، از جمله تصویر برفی یا خاموش شدن دوربین‌های دید در شب، نه به دلیل ضعف دوربین، بلکه ریشه در انتخاب کابل غیراستاندارد دارد.

کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16)، یکی از گزینه‌های کاربردی برای پروژه‌هایی است که به انتقال هم‌زمان تصویر و برق نیاز دارند. این کابل، بخش کواکسیال RG59 را برای انتقال سیگنال و دو رشته برق با سایز 16 AWG را برای تغذیه تجهیزات در یک مجموعه قرار می‌دهد.

اگر به دنبال کابلی هستید که انتقال تصویر و برق را در یک مسیر انجام دهد، کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16) می‌تواند یکی از گزینه‌های قابل بررسی برای پروژه شما باشد. انتخاب این کابل یک هزینه نیست، بلکه یک سرمایه‌گذاری هوشمندانه برای تضمین عملکرد بلندمدت، پایداری و قابلیت اطمینان کامل سیستم امنیتی شماست.

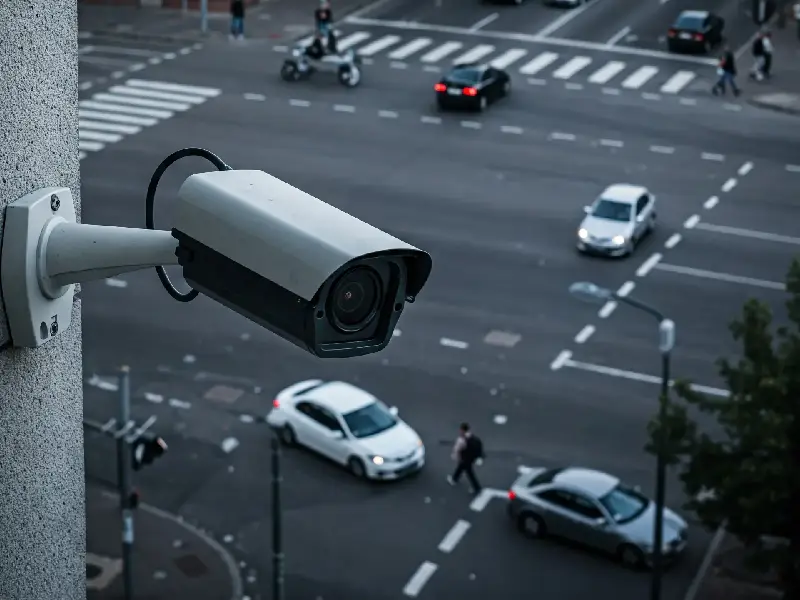

کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 07/96 (awg 2*22)

کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16) چیست؟

کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16) نوعی کابل ترکیبی برای سیستم‌های انتقال تصویر مبتنی بر کابل کواکسیال است که از یک بخش Rg59 برای انتقال سیگنال تصویر و دو رشته هادی برق تشکیل می‌شود.

بخش کواکسیال دارای هادی مرکزی با قطر 0.8 میلی‌متر است. سیگنال تصویری از طریق این بخش انتقال پیدا می‌کند. اطراف هادی مرکزی، لایه عایق قرار دارد و پس از آن، ساختار محافظ کابل شامل لایه‌های فویل و شیلد بافته‌شده قرار می‌گیرد. اصطلاح 08/144 نیز به مشخصات ساختاری بخش کواکسیال اشاره دارد. عدد 08 نشان‌دهنده قطر 0.8 میلی‌متری هادی مرکزی و عدد 144 نشان‌دهنده تعداد رشته‌های شیلد بافته‌شده است. این مشخصات هنگام مقایسه کابل‌های مشابه اهمیت زیادی دارند.

عبارت دبل فویل نیز نشان می‌دهد که کابل از دو لایه فویل در ساختار حفاظتی خود استفاده می‌کند. این طراحی در کنار شیلد بافته‌شده، حفاظت بیشتری در برابر عوامل مزاحم الکترومغناطیسی ایجاد می‌کند.

دو رشته برق نیز در ساختار کابل تعبیه شده‌اند. این بخش، امکان انتقال برق مورد نیاز تجهیزات سازگار را فراهم می‌کند. بنابراین نصاب می‌تواند در پروژه‌ها تصویر و برق را از طریق یک مسیر مشترک اجرا کند.

عبارت اوت دور نیز به طراحی محصول برای کاربردهای فضای باز اشاره دارد. با این حال، شرایط دقیق محیط باید با مشخصات فنی روکش و استاندارد محصول مطابقت داشته باشد.

مشخصات فنی کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16)

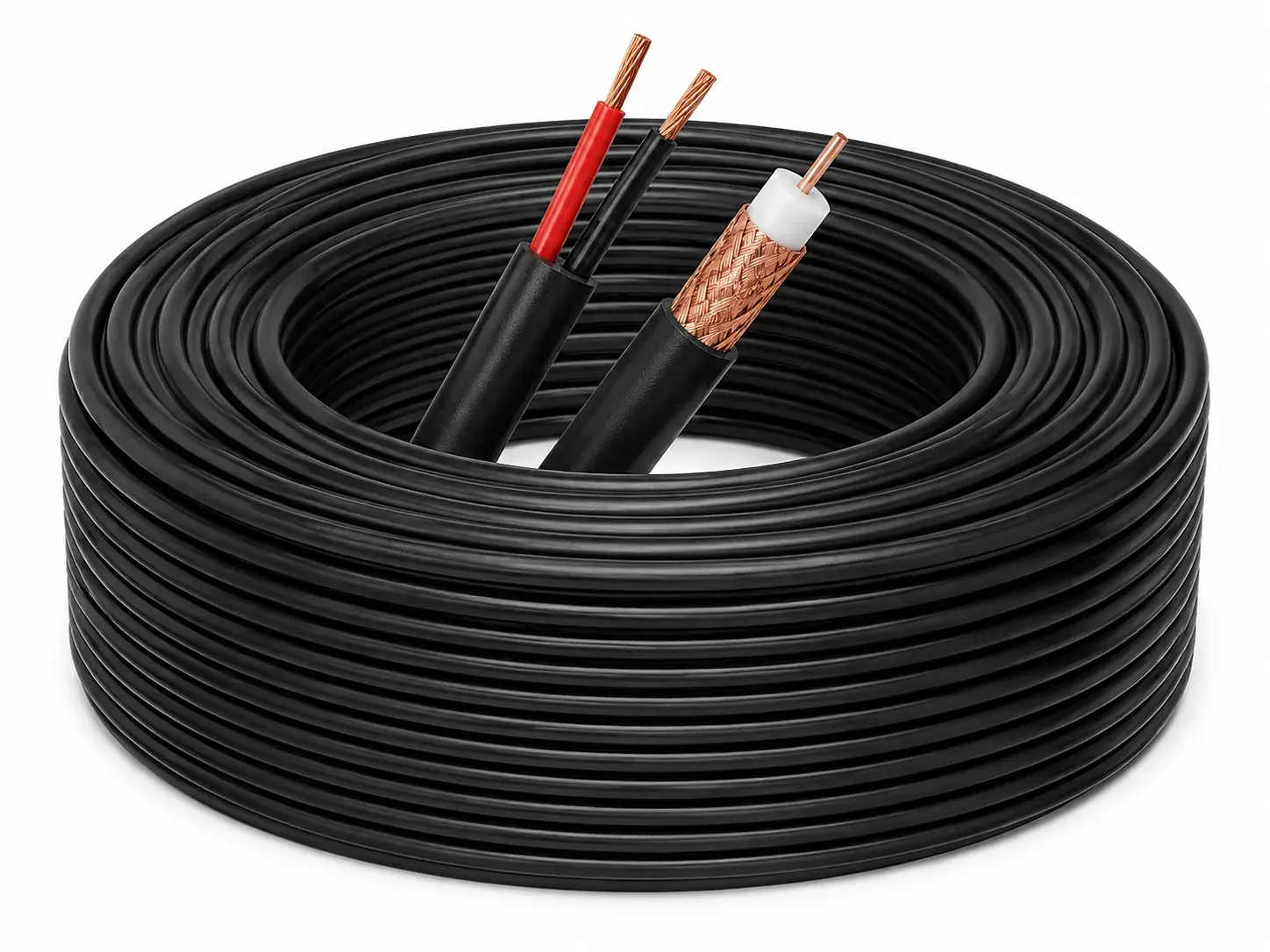

ساختار کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16)

هر کابل کواکسیال با کیفیت، مجموعه‌ای از لایه‌های مهندسی‌شده است که هر کدام نقش خاصی در انتقال سیگنال، مقاومت در برابر نویز و تأمین انرژی دارند. در ادامه به معرفی هر یک از این بخش‌ها می‌پردازیم.

مغزی تمام مس 0.8mm:

قلب این کابل، هدایت‌کننده مرکزی تمام مس با قطر استاندارد 0.8 میلی‌متر است. این مغزی فلزی، علاوه بر مقاومت بالا، به دلیل هدایت الکتریکی عالی مس، انتقال سیگنال تصویر را با حداقل افت و تأخیر ممکن انجام می‌دهد.

استفاده از مغزی تمام مس در کابل کواکسیال ترکیبی RG59، به ویژه در پروژه‌هایی که نیاز به انتقال تصاویر با کیفیت HD و Full HD دارند، ضروری است. این ویژگی، تضمین می‌کند که تصاویر دوربین‌ها بدون تحریف، تاری یا کاهش کنتراست منتقل شوند. همچنین این نوع مغزی در برابر اکسیداسیون و خوردگی مقاوم است و عمر مفید کابل را به طور چشمگیری افزایش می‌دهد.

شیلدینگ پیشرفته (144 رشته + دبل فویل):

یکی از مهم‌ترین چالش‌های کابل‌کشی دوربین مداربسته، نویز الکترومغناطیسی است که از منابعی مانند خطوط برق، ترانسفورماتورها یا تجهیزات الکترونیکی ایجاد می‌شود. این نویز می‌تواند باعث تاری تصویر، خطوط افقی یا حتی قطع سیگنال شود. کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16) با سیستم محافظتی دو لایه‌ای که دارد، این مشکل را به طور کامل حل می‌کند.

• لایه اول: فویل آلومینیومی دوبل (Dual Aluminum Foil)
  این لایه، تمام سطح مغزی کابل را پوشش می‌دهد و نویزهای فرکانس بالا مانند سیگنال‌های رادیویی و موبایل را مهار می‌کند.
• لایه دوم: شبکه مسی با 144 رشته (96% Coverage Braided Shield)
  این شبکه متراکم از رشته‌های مسی، نویزهای فرکانس پایین مانند نویز برق شهری را فیلتر می‌کند و انتقال سیگنال را بی‌نقص نگه می‌دارد.

این ترکیب دوگانه، کابل ضد نویز دوربین مداربسته را به یکی از مقاوم‌ترین گزینه‌ها در شرایط پر نویز تبدیل می‌کند، به‌ خصوص زمانی که کابل در کنار خطوط برق یا در محیط‌های صنعتی نصب می‌شود.

رشته‌های برق قدرتمند 16 awg:

یکی از ویژگی‌های برجسته این کابل، وجود دو رشته برق با سطح مقطع 16 awg در کنار کابل کواکسیال است. این رشته‌ها به‌طور مستقل و با روکش جداگانه، انرژی الکتریکی را به دوربین‌های مداربسته منتقل می‌کنند.

کابل ترکیبی با برق 1.5 (awg 16) این قابلیت را دارد که تا فواصل نسبتاً طولانی (حداکثر 150 متر) بدون افت ولتاژ قابل توجه، تغذیه پایداری را تأمین کند. این موضوع به ویژه در نصب دوربین‌های outdoor که اغلب در فاصله دور از منبع تغذیه قرار دارند، اهمیت زیادی دارد.

مقایسه کابل‌های ترکیبی با رشته‌های 18 یا 20 awg نشان می‌دهد که استفاده از 16 awg ، افت ولتاژ را تا 40% کاهش می‌دهد و از خاموشی یا اختلال در عملکرد دوربین جلوگیری می‌کند.

روکش تخصصی Outdoor (فضای باز):

نصب کابل در محیط‌های خارجی (outdoor) مستلزم مقاومت در برابر عوامل طبیعی مانند UV، باران، برف، یخبندان و دمای شدید است. روکش خارجی این کابل از جنس PVC مقاوم در برابر اشعه ماوراء بنفش ساخته شده است که در مقابل نور مستقیم خورشید، رطوبت، مواد شیمیایی و حشرات مقاوم است. این روکش در دمای بین 40- تا 70+ درجه سانتی‌گراد عملکرد پایدار دارد و دچار ترک نمی‌شود.

این ویژگی، کابل دوربین مداربسته outdoor را به انتخابی ایده‌آل برای پروژه‌های شهری، صنعتی و امنیتی تبدیل می‌کند.ساختار کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16)

ویژگی‌ها و مزایای کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16)

این کابل مجموعه‌ای از ویژگی‌های فنی را در یک کابل ترکیبی ارائه می‌دهد که مهم‌ترین مزیت آن، ترکیب مسیر انتقال تصویر و برق در یک مجموعه است. مزایای کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16) عبارتند از:

• انتقال هم‌زمان تصویر و برق:
  مهم‌ترین مزیت این کابل انتقال هم‌زمان تصویر و برق در یک مسیر مشترک است که باعث می‌شود در بسیاری از پروژه‌ها نیازی به اجرای جداگانه کابل برق و کابل تصویر نباشد. با کاهش تعداد مسیرهای کابل‌کشی، اجرای پروژه ساده‌تر خواهد شد.
• انتقال پایدار تصویر:
  ویژگی دیگر این کابل، کمک به انتقال پایدار سیگنال تصویر است. در سیستم‌های دوربین مداربسته کیفیت کابل‌کشی تاثبر مستقیمی بر عملکرد نهایی تجهیزات دارد. این ویژگی در پروژه‌هایی که کیفیت تصویر اهمیت بالایی دارد، کاربرد بیشتری پیدا می‌کند.
• کاهش تداخلات محیطی:
  تجهیزات الکتریکی، تابلوهای برق، موتورهای صنعتی و منابع مختلف می‌توانند باعث ایجاد تداخل شوند. کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16) برای پروژه‌هایی که احتمال وجود نویز در آنها بیشتر است، انتخاب مناسبی است.

• کاهش زمان نصب:
  با استفاده از کابل ترکیبی، نصاب با تعداد مسیرهای کمتری روبه‌رو می‌شود، بنابراین فرایند کابل‌کشی ساده‌تر و در زمان کمتری انجام می‌شود.
• کاهش هزینه‌:
  هزینه نهایی یک پروژه فقط قیمت هر متر کابل نیست. هزینه نصب، تعداد مسیرهای موردنیاز و تجهیزات جانبی نیز باید در نظر گرفته شوند. کابل ترکیبی در شرایط مناسب، هزینه‌های مربوط به اجرای مسیرهای جداگانه را کاهش می‌دهد. همچنین کاهش زمان نصب می‌تواند از نظر اجرایی مزیت اقتصادی ایجاد کند.
• دوام مناسب:
  دوام کابل یکی از عوامل مهم در کاهش هزینه‌های نگهداری سیستم است. انتخاب یک کابل مناسب احتمال نیاز به تعمیرات یا تعویض زود هنگام کابل را کاهش می‌دهد. این موضوع برای پروژه‌هایی که کابل در مسیرهای سخت‌دسترس نصب می‌شود، اهمیت بیشتری دارد.

• انعطاف‌پذیری بالا و نصب آسان:
  یک کابل مناسب باید بتواند در مسیرهای مختلف به خوبی هدایت شود. کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16) با انعطاف‌پذیری بالایی که دارد در مسیرهایی مانند داکت، لوله، سینی کابل و مسیرهای دارای پیچ‌وخم، کاربرد زیادی دارد. البته باید از خم‌ کردن شدید کابل جلوگیری شود.
• مناسب برای محیط‌های داخلی و فضای باز:
  طراحی اوت دور این کابل، امکان استفاده از آن را در فضای بیرونی فراهم می‌کند. این ویژگی برای نصب دوربین در حیاط، پارکینگ، محوطه ساختمان و سایر فضاهای باز اهمیت دارد.


این کابل، ترکیب هوشمندانه‌ای از عملکرد بالا، دوام و صرفه‌جویی در هزینه است و به عنوان بهترین کابل دوربین مداربسته در شرایط مختلف شناخته می‌شود.

طراحی و عملکرد مهندسی کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16)

طراحی ترکیبی این کابل بر اساس دو عملکرد هم‌زمان انجام شده است. بخش کواکسیال وظیفه انتقال سیگنال و بخش دو رشته‌ای وظیفه انتقال برق را بر عهده دارد. این دو مسیر در یک ساختار مشترک قرار دارند، اما عملکرد هر بخش باید متناسب با نوع تجهیز و شرایط پروژه بررسی شود.

امپدانس اسمی 75 اهم بخش RG59 برای سیستم‌های سازگار اهمیت دارد. ساختار دبل فویل و شیلد بافته‌شده نیز بخشی از طراحی محافظتی کابل را تشکیل می‌دهد. هدف از این ساختار، کاهش تأثیر عوامل مزاحم خارجی بر سیگنال است.

بخش برق 2×16 awg نیز برای تأمین تغذیه تجهیزات سازگار طراحی شده است. هرچه طول مسیر افزایش پیدا کند، بررسی افت ولتاژ اهمیت بیشتری پیدا می‌کند.

کاربردهای کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16)

این کابل ترکیبی، به دلیل انعطاف‌پذیری و مقاومت بالا، در طیف گسترده‌ای از پروژه‌ها قابل استفاده است:

مصارف خانگی و مسکونی:

• نصب دوربین‌های دیواری در حیاط، پشت‌بام یا ورودی خانه
• اتصال دوربین به DVR در منزل بدون نیاز به کابل جداگانه برق
• پروژه‌های کوچک امنیتی با تعداد 2 تا 4 دوربین

ساختمان‌های اداری و تجاری:

• کابل‌کشی در دیوارهای بیرونی ساختمان
• اتصال دوربین‌های نظارتی به سیستم مرکزی بدون افت سیگنال
• استفاده در مجاورت تأسیسات برقی (با توجه به شیلدینگ بالا)

پروژه‌های صنعتی و شهری:

• نصب در محیط‌های پر نویز مانند کارخانه‌ها، تأسیسات برق
• کابل‌کشی در زیرزمین، لوله‌های فلزی یا فضای باز
• پروژه‌های شهری مانند نظارت بر خیابان، پارکینگ عمومی و معابر

نصب در کنار خطوط برق:

بسیاری از پروژه‌ها نیاز دارند که کابل‌کشی در کنار خطوط برق انجام شود. با توجه به شیلدینگ 144 رشته + دبل فویل، این کابل به‌ راحتی می‌تواند در کنار برق نصب شود بدون اینکه سیگنال تحت تأثیر قرار گیرد.

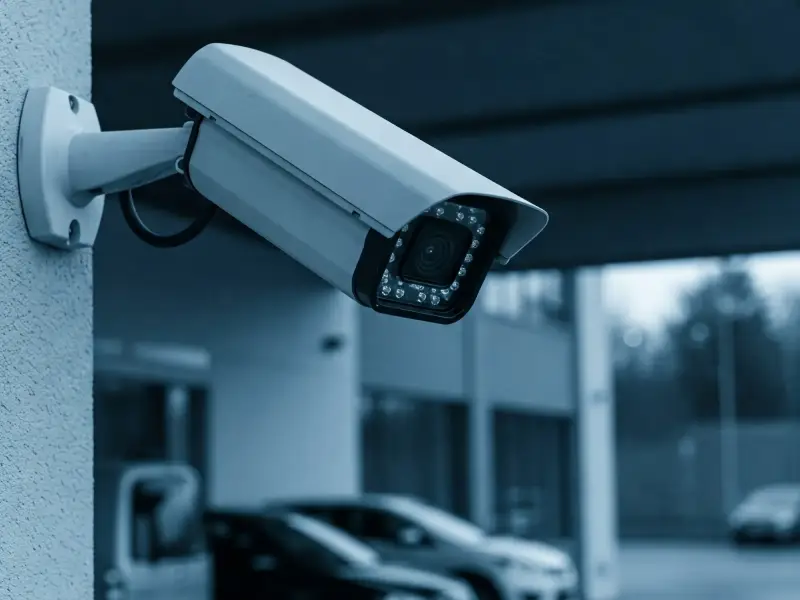

کاربردهای کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16)

راهنمای حداکثر مسافت کابل‌کشی (تخمین عملکرد)

توصیه: برای فواصل بالاتر از 300 متر، استفاده از آمپلی فایر سیگنال یا انتقال از طریق فیبر نوری توصیه می‌شود.

قیمت کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16)

قیمت کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16) به عوامل مختلفی بستگی دارد. به همین دلیل، تنها توجه به قیمت هر متر نمی‌تواند معیار مناسبی برای انتخاب باشد. کیفیت مواد اولیه، نوع هادی، کیفیت ساخت، میزان شیلدینگ، جنس روکش، متراژ و شرایط بازار، همگی در قیمت نهایی محصول تأثیر می‌گذارند.

یکی از مهم‌ترین موارد، کیفیت واقعی کابل است. محصولی که مشخصات فنی آن با نیاز پروژه هماهنگ باشد، هزینه‌های تعمیر و تعویض احتمالی را در آینده کاهش می‌دهد. به همین دلیل، بهتر است هنگام مقایسه قیمت‌ها، به مشخصات محصولات نیز دقت کنید.

کیفیت فویل، تعداد رشته‌های شیلد و نوع روکش بر قیمت نهایی محصول نیز تاثیر دارند. در پروژه‌هایی که تجهیزات برقی و منابع ایجادکننده تداخل در نزدیکی مسیر کابل قرار دارند، انتخاب محصول با سطح محافظت مناسب اهمیت بیشتری پیدا می‌کند. همچنین کابل مورد استفاده در محیط بیرونی باید متناسب با شرایط محل نصب انتخاب شود.

متراژ سفارش نیز عامل دیگری است که باید در نظر گرفته شود. بسیاری از پروژه‌های بزرگ به خرید عمده نیاز دارند. در این شرایط، بررسی قیمت عمده و شرایط تأمین محصول به مدیریت بهتر هزینه‌ها کمک می‌کند.

راهنمای انتخاب و خرید کابل کواکسیال ترکیبی دبل فویل اوت دور RG59 08/144 (AWG 2×16)

برای انتخاب کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16)، ابتدا باید نوع سیستم نظارتی خود را مشخص کنید. این محصول برای سیستم‌های سازگار با انتقال تصویر کواکسیال کاربرد دارد.

بعد از آن، طول مسیر کابل‌کشی را اندازه‌گیری کنید. مصرف برق دوربین‌ها نیز باید بررسی شود. به‌خصوص در پروژه‌هایی که دوربین‌ها از منبع تغذیه فاصله زیادی دارند. هنگام نصب، از کشیدگی بیش از حد کابل جلوگیری کنید. همچنین شرایط محیطی محل نصب اهمیت دارد و باید برای مسیرهای بیرونی، تابش، رطوبت و احتمال آسیب مکانیکی بررسی شوند. استفاده از اتصالات مناسب نیز اهمیت زیادی دارد. کیفیت اتصال می‌تواند بر عملکرد بخش انتقال تصویر تأثیر بگذارد.

در نهایت، قبل از خرید، حتماً از کیفیت ساخت، نوع مغزی و درصد شیلدینگ اطمینان حاصل کنید. کابل‌های غیراستاندارد ممکن است ارزان به نظر برسند، اما در بلند مدت باعث افت سیگنال، نویز و هزینه‌های تعمیراتی می‌شوند.

جمع‌بندی

کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16)، ترکیبی ایده‌آل از عملکرد، دوام و صرفه‌جویی است که گزینه‌ای کاربردی برای پروژه‌هایی است که به انتقال تصویر و تأمین برق تجهیزات در یک مسیر نیاز دارند. این کابل فرایند کابل‌کشی را ساده‌تر می‌کند و تعداد مسیرها را کاهش می‌دهد.

از مهم‌ترین مزایای این کابل می‌توان به انتقال هم‌زمان برق و تصویر، کمک به کاهش تأثیر نویز، سهولت اجرای کابل‌کشی و مناسب بودن برای مسیرهای داخلی و بیرونی اشاره کرد. با این حال، انتخاب نهایی باید براساس شرایط واقعی پروژه انجام شود. طول مسیر، مصرف برق دوربین‌ها، نوع سیستم و شرایط محیطی، همگی در انتخاب صحیح نقش دارند.

چرا کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16) را از کابل آن تهیه کنیم؟

انتخاب محل خرید کابل به اندازه انتخاب محصول اهمیت دارد. یک فروشنده تخصصی می‌تواند در بررسی مشخصات محصول و انتخاب گزینه مناسب به مشتری کمک کند.

کابل آن مجموعه‌ای فعال در زمینه تأمین و عرضه انواع سیم و کابل است. هدف این مجموعه، کمک به انتخاب محصول مناسب براساس نیاز واقعی مشتری و پروژه است. این مجموعه انواع کابل‌های کواکسیال، کابل شبکه، کابل مخابراتی و کابل برق را با کیفیتی عالی عرضه می‌کند.

مزایای خرید از کابل آن:

• تنوع بالای محصولات
• کیفیت بی‌نظیر محصولات
• قیمت مناسب و رقابتی
• فروش عمده و جزئی
• مشاوره تخصصی
• ارسال سریع به سراسر کشور

سوالات متداول

1.تفاوت کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16) با کابل RG6 چیست؟

کابل کواکسیال RG6 دارای مغزی ضخیم‌تری است و برای انتقال سیگنال‌های فرکانس بالاتر مانند ماهواره در مسافت‌های بسیار طولانی طراحی شده است، اما انعطاف‌پذیری کمتری دارد و نصب آن دشوارتر است. در مقابل این کابل RG59، عملکردی بسیار نزدیک به RG6 در مسافت‌های رایج دوربین مداربسته (تا 300 متر) ارائه می‌دهد، در حالی که انعطاف‌پذیرتر و برای نصب در گوشه‌ها و فضاهای محدود مناسب‌تر است.

2. آیا کابل کواکسیال ترکیبی دبل فویل اوت دور Rg59 08/144 (awg 2*16) برای دوربین‌های تحت شبکه (IP) مناسب است؟

خیر. این کابل یک کابل کواکسیال است و منحصراً برای سیستم‌های آنالوگ و HD-over-Coax طراحی شده است. دوربین‌های تحت شبکه (IP) از کابل شبکه (مانند Cat5e یا Cat6) برای انتقال داده و برق (PoE) استفاده می‌کنند.

3. منظور از “دبل فویل” در این کابل چیست و چه مزیتی دارد؟

“دبل فویل” به معنای وجود دو لایه فویل آلومینیومی مجزا در ساختار شیلدینگ کابل است. این ساختار، در کنار شیلد بافته شده، یک محافظت چندلایه و بسیار قوی در برابر نویزهای فرکانس بالا ایجاد می‌کند. این ویژگی در محیط‌های صنعتی یا مکان‌هایی که کابل از کنار سیم‌های برق عبور می‌کند، حیاتی است و تصویری شفاف و بدون نویز را تضمین می‌کند.

4. آیا می‌توان از این کابل در فضای باز استفاده کرد؟

این کابل با عنوان اوت دور برای کاربردهای بیرونی طراحی شده است. با این حال، روش نصب و شرایط محیط باید بررسی شوند و در مسیرهایی که احتمال ضربه یا فشار مکانیکی وجود دارد، استفاده از محافظ مناسب توصیه می‌شود.

5. آیا این کابل برای خرید عمده مناسب است؟

بله، در پروژه‌هایی که به متراژ بالایی کابل نیاز دارند، می‌توان کابل را به‌ صورت پروژه‌ای یا عمده تهیه کرد. بهتر است پیش از سفارش، متراژ مورد نیاز و مشخصات پروژه را بررسی کنید.
