کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24)

معرفی کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24) در کابل آن

در سیستم‌های دوربین مداربسته، انتخاب کابل مناسب نقش مهمی در کیفیت انتقال تصویر و عملکرد صحیح تجهیزات دارد. بسیاری از مشکلاتی مانند افت سیگنال، نویز یا کاهش کیفیت تصویر، می‌توانند به انتخاب نامناسب کابل یا اجرای نادرست مسیر کابل‌کشی مربوط باشند. به همین دلیل، باید مشخصات کابل را با نیاز واقعی پروژه مقایسه کرد.

کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24) یکی از کابل‌های کواکسیال RG59 کاربردی در پروژه‌هایی است که به انتقال هم‌زمان تصویر و برق نیاز دارند. طراحی ترکیبی این کابل می‌تواند نیاز به اجرای مسیر جداگانه برای کابل تصویر و کابل برق را کاهش دهد. در نتیجه، نصب در پروژه‌های کوچک و متوسط ساده‌تر می‌شود و مدیریت کابل‌ها نیز نظم بیشتری پیدا می‌کند.

این نوع کابل ترکیبی باید با توجه به فاصله دوربین تا منبع تغذیه انتخاب شود. برای مسیرهای بلند یا دوربین‌هایی با مصرف بالاتر، ممکن است استفاده از رشته برق با سطح مقطع بیشتر انتخاب مناسب‌تری باشد.

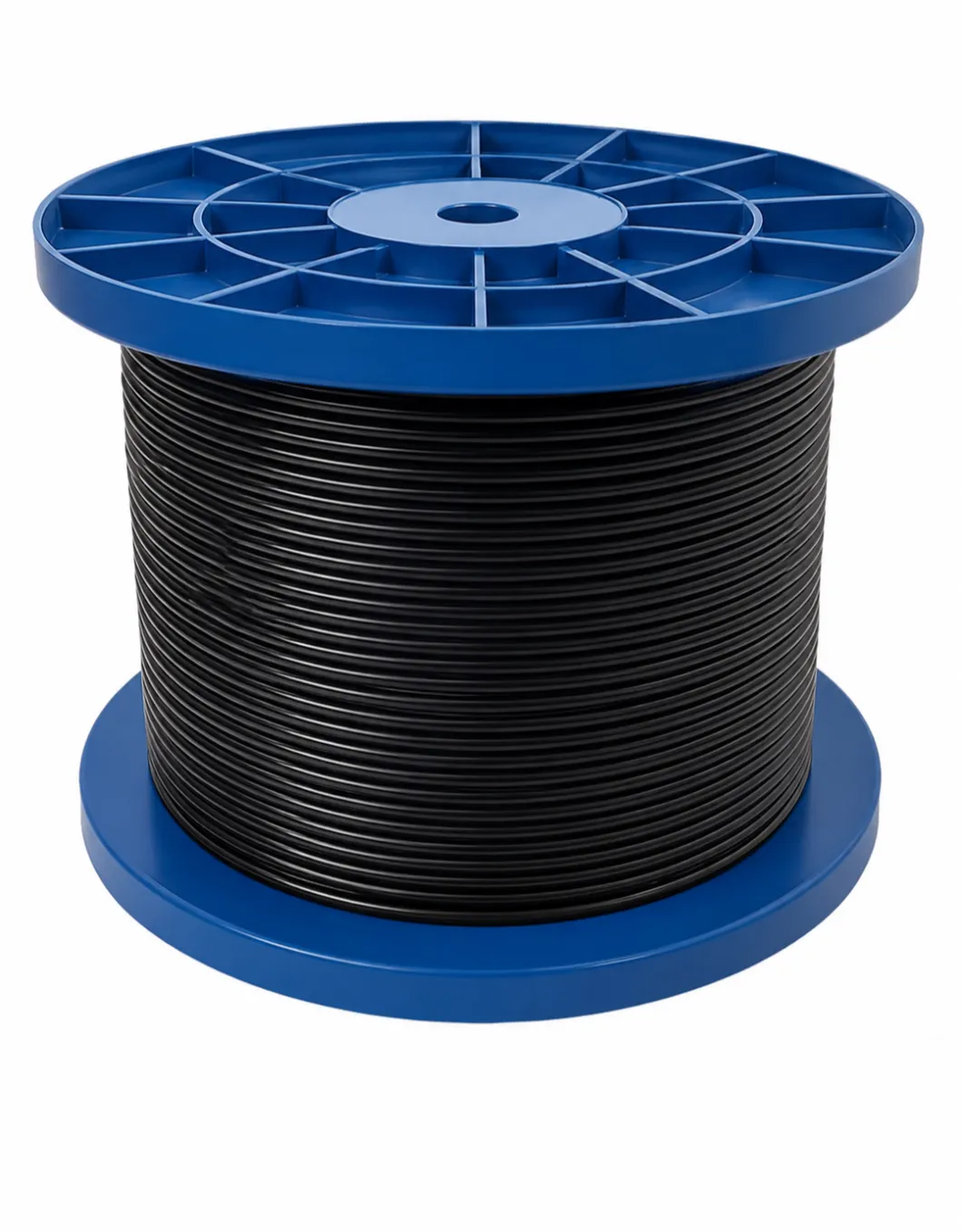

کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24)

کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24) چیست؟

کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24)، نوعی کابل ترکیبی است که دو وظیفه را در یک مسیر انجام می‌دهد. بخش کواکسیال برای انتقال تصویر و دو رشته برق برای تأمین تغذیه تجهیزات سازگار استفاده می‌شود. این ویژگی، مهم‌ترین تفاوت کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24) با کابل کواکسیال روکش مس Rg59 06/64 است. کابل کواکسیال ساده فقط برای انتقال سیگنال مورد استفاده قرار می‌گیرد، اما مدل ترکیبی امکان انتقال برق و تصویر را به‌ صورت هم‌زمان فراهم می‌کند.

عبارت روکش مس در نام محصول به نوع هادی مرکزی با پوشش مسی اشاره دارد. مشخصه 0.6/64 به مشخصات اصلی بخش کواکسیال اشاره دارد. 0.6 نشان‌دهنده قطر مغزی و عدد 64 نشان‌دهنده تعداد رشته‌های شیلد است.

دو رشته برق 24 Awg برای انتقال تغذیه در پروژه‌های متناسب با ظرفیت این کابل طراحی شده‌اند. هرچه طول مسیر افزایش پیدا کند، بررسی افت ولتاژ اهمیت بیشتری خواهد داشت.

جدول مشخصات فنی

ساختار کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24)

ساختار این نوع کابل کواکسیال به‌ گونه‌ای طراحی شده است که انتقال سیگنال تصویر و برق را در کنار یکدیگر امکان‌پذیر کند. هر بخش از کابل وظیفه مشخصی دارد و عملکرد نهایی به کیفیت ساخت همه بخش‌ها وابسته است.

در مرکز بخش کواکسیال، هادی مرکزی با قطر 0.6 میلی‌متر قرار دارد که وظیفه انتقال سیگنال تصویر را بر عهده دارد. ساختار روکش مس هادی باعث می‌شود این کابل از نظر اقتصادی برای برخی پروژه‌ها گزینه مناسبی باشد.

اطراف هادیف عایق دی‌الکتریک قرار می‌گیرد. این بخش فاصله الکتریکی بین هادی و شیلد را حفظ می‌کند. یکنواختی عایق برای حفظ ویژگی‌های انتقالی کابل اهمیت دارد.

بخش مجافظ این کابل از شیلد 64 رشته‌ای تشکیل می‌شود. این لایه به کاهش اثربخشی تداخلات محیطی کمک می‌کند. عملکرد این بخش به تراکم، کیفیت ساخت و شرایط نصب نیز وابسته است.

دو رشته برق 24 AWG نیز در ساختار کابل قرار دارند. این رشته‌ها برق تجهیزات سازگار را منتقل می‌کنند. سایز رشته برق باید با فاصله و مصرف دستگاه مطابقت داشته باشد.

روکش PVC از اجزای داخلی کابل در برابر عوامل محیطی و آسیب‌های معمول محیط نصب محافظت می‌کند. انتخاب محل استفاده باید با ویژگی‌های روکش محصول هماهنگ باشد.

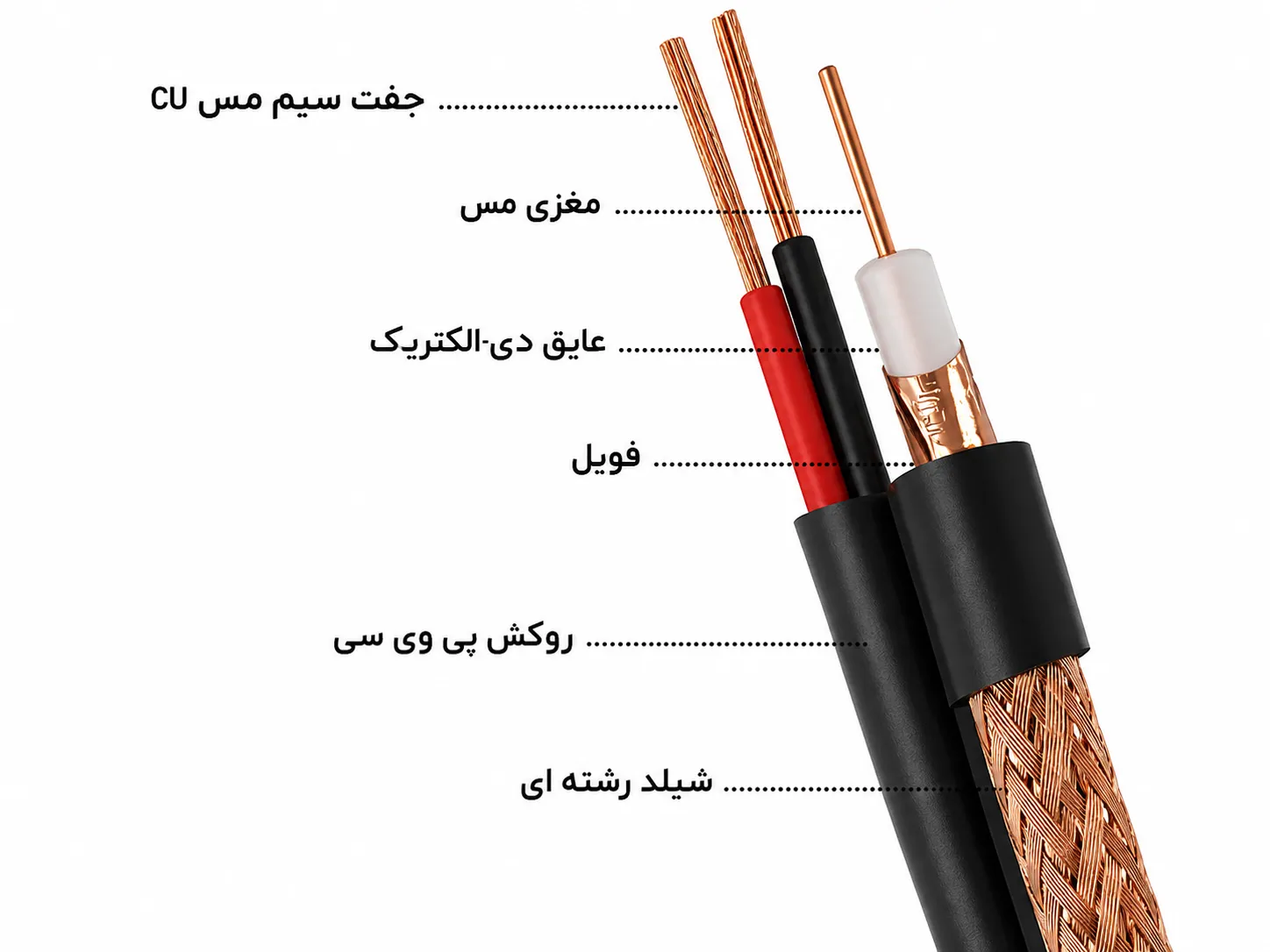

ساختار کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24)

مزایای کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24)

انتقال برق و تصویر از یک مسیر:
مهم‌ترین ویژگی کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24)، انتقال هم‌زمان تصویر و برق در یک مسیر است. این ویژگی تعداد کابل‌ها را کاهش می‌دهد و دیگر نصاب نیازی به اجرای کابل برق جداگانه نخواهد داشت.

کاهش هزینه اجرای پروژه:
استفاده از کابل ترکیبی، تعداد عملیات کابل‌کشی را کاهش می‌دهد که این ویژگی در مدیریت هزینه‌های اجرایی مؤثر می‌باشد و در پروژه‌هایی که اجرای مسیر کابل دشوار است، استفاده از این کابل اهمیت بیشتری پیدا می‌کند.

مناسب برای پروژه‌های اقتصادی:
هادی روکش مس این کابل نسبت به کابل‌های تمام مس می‌تواند گزینه‌ای اقتصادی برای مسیرهای کوتاه و پروژه‌هایی با نیازهای مشخص باشد. با این حال، انتخاب آن برای هر پروژه باید بر اساس شرایط محیطی انجام شود.

مدیریت بهتر کابل‌ها:
تعداد بالای کابل در مسیرهای نصب، عیب‌یابی و تعمیرات را دشوار می‌کند. ساختار ترکیبی باعث کاهش تعداد مسیرهای مستقل می‌شود. این ویژگی در پروژه‌های کوچک و متوسط می‎‌تواند اجرای مرتب‌تری ایجاد کند.

کاهش تأثیر نویزهای محیطی:
شیلد 64 رشته‌ای این کابل می‌تواند به کاهش تاثیر نویزهای الکترومغناطیسی کمک کند. این ویژگی برای حفظ شرایط انتقال سیگنال اهمیت دارد. البته اجرای صحیح اتصالات و حفظ فاصله مناسب از منابع شدید نویز ضروری می‌باشد.

نصب آسان در محیط‌های مختلف:
روکش PVC این کابل، امکان نصب در مسیرهای داخلی را فراهم می‌کند. برای استفاده در محیط‌های خاص، باید مقاومت روکش در برابر شرایط همان محیط بررسی شود.

کاربرد کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24)

این محصول برای پروژه‌هایی مناسب است که به انتقال تصویر کواکسیال و برق از طریق یک مسیر نیاز دارند، مانند:

• سیستم‌های دوربین مداربسته: یکی از کاربردهای رایج این کابل، اجرای سیستم‌های دوربین مداربسته با تعداد محدود دوربین است. در این پروژه‌ها، استفاده از کابل ترکیبی می‌تواند کابل‌کشی را ساده‌تر کند.
• سیستم‌های آنالوگ و HD مبتنی بر کواکسیال: این کابل می‌تواند در سیستم‌های سازگار با انتقال تصویر کواکسیال استفاده شود. AHD، HD-TVI و HD-CVI از جمله فناوری‌هایی هستند که با توجه به سازگاری تجهیزات می‌توانند از بستر کواکسیال بهره ببرند.
• پروژه‌های مسکونی: ساختمان‌های کوچک، واحدهای مسکونی و خانه‌ها از جمله کاربردهای کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24) هستند. از این کابل برای دوربین‌های ورودی، راهرو، پارکینگ و حیاط استفاده می‌شود.
• واحد‌های تجاری و فروشگاه‌ها: واحدهای تجاری کوچک و فروشگاه‌ها معمولاً به تعداد محدودی دوربین مربوط می‌شود. کابل ترکیبی می‌تواند برای انتقال تصویر و تغذیه تجهیزات سازگار در این محیط‌ها استفاده شود. البته قبل از انتخاب باید فاصله هر دوربین تا منبع تغذیه بررسی شود.
• مسیرهای کوچک تا متوسط: این کابل بیشتر برای پروژه‌هایی مناسب است که طول مسیر و مصرف تجهیزات با ظرفیت آن هماهنگ باشد. در مسیرهای طولانی بهتر است از کابلی با رشته برق ضخیم‌تر استفاده کرد.

مجموعه کابل آن نیز انواع کابل‌های کواکسیال و ترکیبی را برای کاربردهای مختلف عرضه می‌کند تا خریداران بتوانند محصول را متناسب با مشخصات پروژه انتخاب کنند.

سایر کابل‌های کواکسیال RG59 در کابل آن:

تفاوت کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24) با کابل کواکسیال rg59 06/64

در نتیجه، اگر قصد دارید برق و تصویر دوربین را به‌صورت هم‌زمان از یک مسیر منتقل کنید، کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24) انتخاب مناسب‌تری خواهد بود. اما اگر مسیر برق دوربین از قبل جدا شده است، کابل کواکسیال RG59 0.6/64 معمولی می‌تواند نیاز بخش انتقال تصویر را تأمین کند. مهم‌ترین نکته هنگام انتخاب، بررسی طول مسیر، میزان مصرف دوربین و مقدار افت ولتاژ قابل‌ قبول در رشته‌های برق است.

قیمت کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24)

قیمت کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24) ثابت نیست و به عواملی مانند جنس مغزی، تعداد رشته‌های شیلد، جنس روکش، متراژ سفارش و … بستگی دارد. همچنین نوسانات قیمت مواد اولیه می‌تواند در هزینه نهایی اثرگذار باشد. به همین دلیل، قیمت کابل ممکن است در دوره‌های مختلف تغییر کند.

هنگام خرید کابل، نباید فقط به قیمت آن توجه کرد، زیرا دو محصول با نام ظاهری مشابه ممکن است از نظر کیفیت مواد اولیه تفاوت داشته باشند. برای سفارش‌های عمده، بررسی قیمت بر اساس متراژ مورد نیاز پروژه اهمیت زیادی دارد. همچنین باید هزینه احتمالی کابل‌کشی مجزا برای برق و تصویر را در محاسبات پروژه در نظر گرفت.

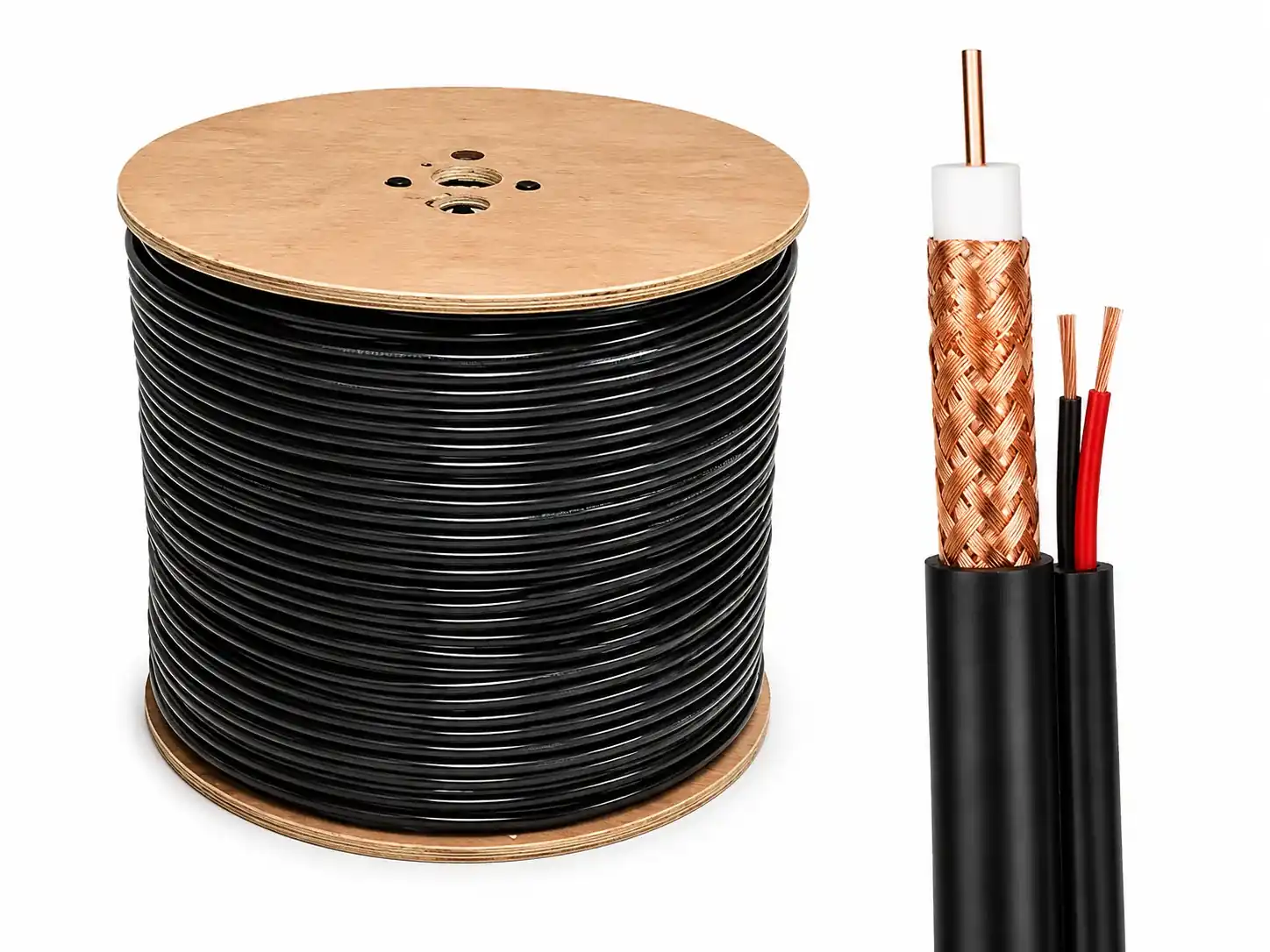

خرید و قیمت کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24)

خرید کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24)

قبل از خرید کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24) بهتر است ابتدا شرایط پروژه را بررسی کنید. نوع دوربین، فناوری انتقال تصویر، فاصله کابل‌کشی و مصرف برق تجهیزات از مهم‌ترین موارد هستند.

سایز (Awg 2*24) برای همه پروژه‌ها مناسب نیست. اگر مسیر طولانی باشد یا دوربین به جریان بیشتری نیاز داشته باشد، باید افت ولتاژ محاسبه شود.

مجموعه کابل آن انواع کابل‌های کواکسیال، کابل‌های دوربین مداربسته و تجهیزات جانبی مورد نیاز پروژه‌های انتقال تصویر را عرضه می‌کند. تنوع محصولات باعث می‌شود خریداران بتوانند مشخصات کابل را با شرایط پروژه خود مقایسه کنند.

پیش از خرید، می‌توانید از کارشناسان مجموعه کابل آن درباره انتخاب محصول مناسب راهنمایی دریافت کنید. بررسی طول مسیر، نوع دوربین و شرایط نصب، به انتخاب دقیق‌تر کمک خواهد کرد. برای پروژه‌های عمده نیز تعیین متراژ موردنیاز پیش از ثبت سفارش اهمیت دارد. انتخاب کابل مناسب در مرحله اول، می‌تواند از هزینه‌های ناشی از تغییر کابل یا اجرای مجدد مسیر جلوگیری کند.

جمع‌بندی

کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24) محصولی کاربردی برای پروژه‌های سازگار با انتقال تصویر کواکسیال است که به تأمین برق تجهیزات نیز نیاز دارند. ساختار ترکیبی، اجرای مسیرهای برق و تصویر را ساده‌تر می‌کند. هادی با مشخصه 0.6 میلی‌متر، شیلد 64 رشته و دو رشته برق 24 AWG، مشخصات اصلی این محصول را تشکیل می‌دهند.

این کابل می‌تواند برای پروژه‌های کوچک، مسیرهای متناسب و سیستم‌های نظارتی سازگار گزینه‌ای اقتصادی باشد. با این حال، برای مسیرهای طولانی یا تجهیزات با مصرف بالاتر، باید مشخصات فنی با دقت بیشتری بررسی شود. انتخاب درست کابل به بررسی طول مسیر، شرایط محیط، نوع دوربین و نیاز برق تجهیزات بستگی دارد. توجه به این عوامل، به عملکرد مناسب‌تر سیستم کمک می‌کند.

سوالات متداول

1.کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24) برای چه کاربردی مناسب است؟
این محصول برای سیستم‌های نظارتی سازگار با کابل کواکسیال طراحی شده است و می‌تواند تصویر و برق را از طریق یک مسیر انتقال دهد.

2. آیا کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24) برای همه دوربین‌های مداربسته مناسب است؟
خیر، انتخاب کابل باید با فناوری دوربین، نوع سیستم، طول مسیر و میزان مصرف برق هماهنگ باشد.

3. آیا می‌توان از کابل کواکسیال ترکیبی روکش مس Rg59 0.6/64 (Awg 2*24) برای دوربین‌های IP استفاده کرد؟
دوربین‌های IP برای اتصال شبکه به کابل‌هایی مانند Cat5e یا Cat6 نیاز دارند. کابل RG59 جایگزین مستقیم کابل شبکه برای اتصال معمول دوربین IP نیست.

4. آیا این کابل برای مسیرهای طولانی مناسب است؟
طول مسیر به شرایط سیستم بستگی دارد. بخش برق، به دلیل استفاده از رشته‌های 24 AWG، باید افت ولتاژ با توجه به طول مسیر و مصرف دوربین بررسی شود.

5. نکات مهم برای خرید کابل چیست؟
بررسی طول مسیر، نوع سیستم، مصرف برق تجهیزات، نوع هادی و مشخصات واقعی محصول از مهم‌ترین نکات خرید هستند.
