کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16)

معرفی کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16) در کابل آن

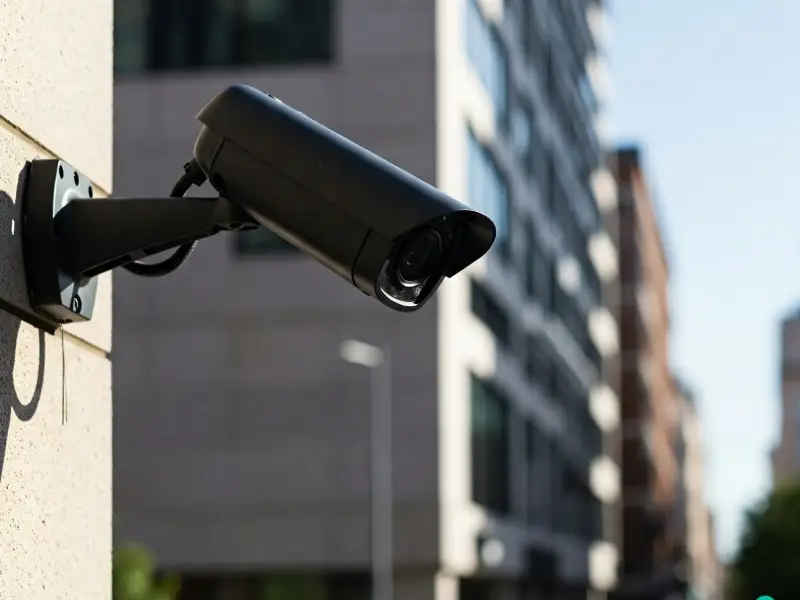

در سیستم‌های نظارت تصویری، انتخاب کابل مناسب نقش مهمی در حفظ کیفیت تصویر و عملکرد پایدار تجهیزات دارد. کابل باید بتواند سیگنال تصویر را با کمترین تأثیرپذیری از عوامل محیطی منتقل کند. از طرف دیگر، دوربین مداربسته به یک مسیر مطمئن برای دریافت برق نیاز دارد.

کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16) یکی از نمونه‌های قدرتمند و باکیفیت در گروه کابل‌های دوربین مداربسته و انتقال تصویر است که علاوه بر هادی مسی خالص، به دلیل بهره‌گیری از دو لایه فویل آلومینیومی، مقاومت بالایی در برابر نویز و تداخلات الکترومغناطیسی دارد. این کابل با رشته‌های برق (16*2 AWG) در کنار هسته کواکسیال، امکان تأمین همزمان تغذیه و انتقال سیگنال تصویر را فراهم می‌کند و گزینه‌ای مناسب برای نصب دوربین‌های مداربسته در پروژه‌های حرفه‌ای و محیط‌های حساس به کیفیت تصویر به شمار می‌رود.

اگر پروژه شما به کابل‌کشی منظم، کاهش تعداد مسیرها و انتقال هم‌زمان برق و تصویر نیاز دارد، کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16) می‌تواند گزینه‌ای قابل قبول باشد. البته انتخاب نهایی باید با توجه به طول مسیر، مصرف دوربین‌ها، ولتاژ سیستم و شرایط محل نصب انجام شود.

کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16) چیست؟

در روش‌های قدیمی نصاب باید یک کابل برای انتقال تصویر و یک کابل برای تامین برق دوربین اجرا می‌کرد. این روش در پروژه‌های بزرگ می‌تواند تعداد کابل‌ها و پیچیدگی نصب را افزایش دهد. اما کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16)، این دو مسیر را در یک مجموعه قرار می‌دهد. بخش کواکسیال وظیفه انتقال سیگنال تصویر را بر عهده دارد و دو رشته سیم نیز برای رساندن انرژی مورد نیاز دوربین یا تجهیزات سازگار استفاده می‌شوند.

وجود دو رشته برق 16 awg نیز یکی از تفاوت‌های مهم این مدل با کابل‌های ترکیبی دارای هادی برق نازک‌تر است. سطح مقطع مناسب‌تر هادی برق می‌تواند در مدیریت جریان و کاهش افت ولتاژ مؤثر باشد.

این کابل کواکسیال به دلیل داشتن دو لایه فویل، شیلد متراکم و رشته‌های برق استاندارد، یکی از گزینه‌های ایده‌آل برای پروژه‌های حرفه‌ای محسوب می‌شود. این ویژگی در محیط‌هایی که منابع نویز متعددی وجود دارند اهمیت بیشتری پیدا می‌کند. با این حال، کیفیت نصب، نوع اتصالات و شرایط پروژه نیز بر نتیجه نهایی تأثیر مستقیم دارند.

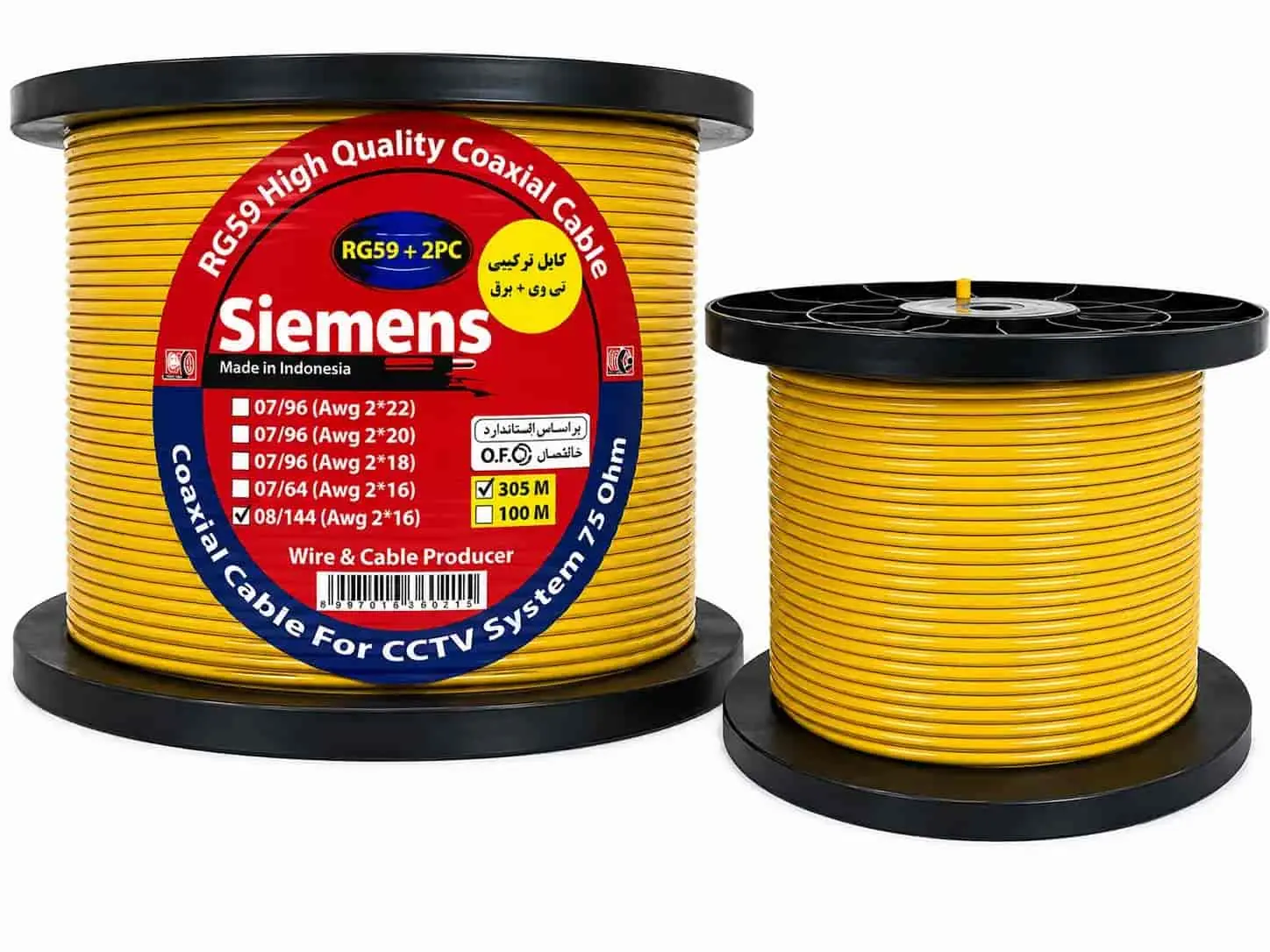

کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16)

جدول مشخصات فنی

ساختار کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16)

شناخت ساختار داخلی کابل به انتخاب صحیح آن کمک می‌کند. هر بخش از کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16) وظیفه مشخصی در انتقال سیگنال یا تأمین برق دارد.

بخش اصلی محصول، کابل کواکسیال Rg59 است که از هادی مرکزی، لایه دی‌الکتریک، لایه‌های محافظ و روکش تشکیل شده است. هادی مرکزی این کابل از مس کاتدی با قطر 0.8 میلی‌متر ساخته شده است که رسانایی خوبی در انتقال سیگنال دارد.  اطراف هادی مرکزی، لایه دی‌الکتریک قرار می‌گیرد. این لایه فاصله استاندارد بین مغزی و شیلد محافظ را حفظ می‌کند. طراحی مناسب این بخش در حفظ ویژگی‌های الکتریکی کابل اهمیت دارد.

لایه‌های فویل وظیفه محافظت از کابل در برابر تداخلات را بر عهده دارند. سپس شیلد بافته‌شده قرار می‌گیرد که پوشش حفاظتی کابل را تکمیل می‌کند. وجود 144 رشته در شیلد از مشخصات این مدل است و ساختار محافظ آن را نسبت به مدل‌های دارای شیلد کم‌تراکم‌تر تقویت می‌کند.

در کنار بخش کواکسیال، دو هادی برق با سایز awg 2*16 قرار دارند. این هادی‌ها مسیر انتقال برق را تشکیل می‌دهند. قرار گرفتن بخش تصویر و برق در یک مجموعه، اجرای کابل‌کشی را منظم‌تر می‌کند. در نهایت، روکش PVC اجزای داخلی کابل را کنار هم نگه می‌دارد و از کابل در برابر عوامل محیطی محافظت می‌کند.کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16)

ویژگی‌های کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16)

کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16) طراحی شده تا هم‌زمان نیازهای انتقال تصویر با کیفیت و تأمین تغذیهٔ دوربین را برآورده کند. ویژگی های این کابل باعث سهولت نصب می شود؛ در ادامه به ویژگی های این کابل خواهیم پرداخت:

• ساختار ترکیبی:
  این کابل به‌ صورت ترکیبی شامل یک هستهٔ کواکسیال برای انتقال سیگنال تصویر و دو رشتهٔ برق برای تأمین تغذیه است. بنابراین نیاز به کشیدن کابل برق جداگانه از بین می‌رود و باعث نصب ساده‌تر و کم‌هزینه‌تر می‌شود.

• هادی مسی با کیفیت:
  هستهٔ کواکسیال و رشته‌های برق معمولاً از مس ساخته می‌شوند. مس خالص با سطح مقطع مناسب مقاومت الکتریکی پایین‌تری دارد که به کاهش افت سیگنال و حرارت کمک می‌کند. برای انتقال ویدئو، هادی با رسانایی بالا باعث کاهش تضعیف در فرکانس‌های ویدیویی می‌شود و نهایتاً کیفیت تصویر در فواصل طولانی‌تر را بهبود می‌بخشد.

• شیلدینگ دو لایه:
  وجود دو لایهٔ فویل و شیلدبافته‌شده 144 رشته‌ای یک حفاظت بسیار قوی در برابر تداخل الکترومغناطیسی و فرکانس‌های رادیویی فراهم می‌کند. این شیلدینگ دو لایه نویز القایی از کابل‌های کناری یا منابع الکترومغناطیسی محیطی را به حداقل می‌رساند و  باعث کاهش احتمال ایجاد خطوط یا پارازیت روی تصویر می‌شود.

• امپدانس مشخصهٔ 75 اهم:
  RG59 یک کابل با امپدانس مشخصهٔ استاندارد ۷۵ اهم است؛ این مقدار برای بیشتر سیستم‌های ویدیویی (مثل دوربین‌های آنالوگ) ضروری است. تطابق امپدانس بین کابل و دوربین یا دستگاه ضبط مانع بازتاب سیگنال و افت کیفیت می‌شود. برگشت سیگنال و تطابق امپدانس از پارامترهای کلیدی‌ هستند که روی وضوح و پایداری تصویر اثر مستقیم دارند.

• دی‌الکتریک و پارامترهای الکتریکی:
  دی‌الکتریک بین هادی مرکزی و شیلد معمولاً از فوم پلی‌اتیلن است که موجب کاهش ظرفیت خط به خط و افزایش سرعت انتشار می‌شود. این ویژگی‌ به پهنای باند مؤثرتر و پاسخ فرکانسی بهتر کمک می‌کنند و در نتیجه سیگنال‌های HD با افت کمتری عبور می‌کنند.

• رشته‌های برق AWG 2*16 :
  دو هادی awg 16 در کابل امکان عبور جریان مناسب برای تأمین تغذیهٔ اکثر دوربین‌های مداربسته را فراهم می‌کند. مزیت آن فراهم‌سازی برق بدون کابل اضافی است اما باید به افت ولتاژ توجه شود.

• روکش PVC و مقاومت محیطی:
  جنس روکش، PVC است که از اجزای داخلی در برابر آسیب‌های معمول هنگام نصب و استفاده محافظت می‌کند. این روکش مقاومت مناسبی در برابر سایش و فشارهای متعارف دارد و به افزایش دوام کابل کمک می‌کند.

• انعطاف‌پذیری و سهولت نصب:
  انعطاف مناسب روکش، عبور کابل از مسیرهای مختلف را ساده‌تر می‌سازد، همچنین ساختار ترکیبی کابل باعث می‌شود مسیر انتقال تصویر و برق در یک مجموعه قرار بگیرند و نیاز به اجرای کابل‌های جداگانه کاهش پیدا می‌کند. این ویژگی سرعت اجرای پروژه را افزایش می‌دهد و مدیریت کابل‌ها را در داکت و مسیرهای مشخص آسان‌تر کند.

• سازگاری با فرمت‌های ویدیویی و محدودیت‌ها:
  کابل RG59 با کیفیت مناسب برای اکثر سیستم‌های آنالوگ به‌ خوبی کار می‌کند. با این حال، برای انتقال فواصل بلند کابل‌های با ساختار متفاوت (مثلاً کابل کواکسیال RG6 یا گزینه‌های مخصوص فرکانس بالا) ممکن است عملکرد بهتری ارائه دهند. همیشه بر اساس طول مسیر و فرکانس مورد نیاز انتخاب کنید.

• دوام، پایداری و نگهداری:
  شیلدینگ قوی، روکش مناسب و هادی با کیفیت عمر مفید کابل را افزایش می‌دهد و نیاز به تعویض یا تعمیر را کاهش می‌دهد. کابل‌های با پوشش ضدزنگ و مقاومت در برابر اشعهٔ UV برای نصب‌های بیرونی عمر طولانی‌تری دارند.

کاربردهای کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16)

کابل کواکسیال ترکیبی دبل فویل RG59 08/144 (AWG 2*16) تنها یک سیم انتقال تصویر ساده نیست؛ بلکه راهکاری کامل برای پروژه‌هایی است که همزمان به کیفیت بالا در انتقال ویدئو و تأمین مطمئن برق نیاز دارند. همین ویژگی‌ها باعث شده تا این کابل در طیف وسیعی از محیط‌ها و سیستم‌های نظارتی به‌ عنوان یک انتخاب حرفه‌ای مطرح شود. در ادامه با کاربردهای متنوع این کابل آشنا می‌شوید.

• سیستم‌های دوربین مداربسته:
  مهم‌ترین کاربرد این کابل، در نصب دوربین‌های مداربسته آنالوگ است که کابل کواکسیال سیگنال تصویر را از دوربین به سمت تجهیزات ضبط یا نمایش منتقل می‌کند. دو رشته برق نیز مسیر تأمین انرژی دوربین را فراهم می‌کنند.

• پروژه‌های نظارتی با مسیرهای متعدد:
  در پروژه‌هایی که تعداد زیادی دوربین وجود دارد، مدیریت کابل‌ها اهمیت زیادی پیدا می‌کند. اجرای جداگانه کابل تصویر و برق فضای بیشتری اشغال می‌کند و تعداد عملیات نصب افزایش پیدا می‌کند. بنابراین استفاده از کابل کواکسیال ترکیبی تعداد مسیرها را کاهش می‌دهد.

• کاربرد در محیط‌های صنعتی و پرنویز:
  دو لایه فویل و شیلد متراکم باعث می‌شود این کابل در کارخانه‌ها، کارگاه‌ها یا مکان‌هایی که نویز الکترومغناطیسی بالا است (مانند اطراف موتورهای الکتریکی، ترانس‌ها و دستگاه‌های جوش) عملکرد پایداری داشته باشد.

• سیستم‌های امنیتی ترکیبی
  در برخی پروژه‌ها علاوه بر دوربین، نیاز به تغذیه تجهیزاتی مثل سنسورهای حرکتی یا ماژول‌های کوچک وجود دارد. کابل ترکیبی RG59 با هادی‌های برق پرقدرت می‌تواند انرژی لازم برای این تجهیزات جانبی را نیز تأمین کند.

• کاربرد در مسیرهای طولانی
  رشته‌های برق AWG 16 نسبت به سایزهای نازک‌تر توانایی انتقال جریان بیشتری دارند و افت ولتاژ کمتری ایجاد می‌کنند. بنابراین این کابل در پروژه‌هایی که فاصلهٔ دوربین تا مرکز کنترل یا DVR زیاد است، گزینه‌ای مناسب محسوب می‌شود.

• سیستم‌های حفاظتی و مانیتورینگ حساس
  به دلیل شیلدینگ قوی، این کابل برای مکان‌هایی که نیاز به کیفیت تصویری بدون اختلال دارند (مثل بانک‌ها، مراکز حساس امنیتی یا فرودگاه‌ها) انتخابی مطمئن است.

کاربرد کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16)

قیمت کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16)

قیمت کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16) ثابت نیست و به عوامل مختلفی بستگی دارد. کیفیت مواد اولیه و نوسانات قیمت آنها از مهم‌ترین عوامل موثر بر قیمت کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16) می‌باشد. جنس هادی، کیفیت مس کاتدی، کیفیت فویل، ساختار شیلد از عوامل مؤثر بر قیمت کابل هستند. استفاده از دو لایه فویل و شیلد بافته‌شده نیز در ساختار و ارزش فنی محصول نقش دارد.

سایز دو رشته برق نیز اهمیت دارد. هادی‌های awg 2*16 نسبت به مدل‌هایی با هادی برق کوچک‌تر، مقدار مواد اولیه متفاوتی دارند. همین موضوع می‌تواند بر قیمت نهایی محصول اثر بگذارد.

عوامل دیگری مثل متراژ خرید و برند تولیدکننده از عوامل تعیین‌کننده قیمت این کابل هستند. بنابراین، برای دریافت قیمت دقیق بهتر است قیمت روز محصول را از فروشنده معتبر استعلام بگیرید.

هنگام مقایسه قیمت، تنها به عدد نهایی توجه نکنید. مشخصات فنی کابل، جنس واقعی هادی و کیفیت ساخت نیز باید بررسی شوند. یک محصول ارزان‌تر ممکن است مشخصات متفاوتی داشته باشد.

راهنمای خرید کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16)

برای خرید کابل کواکسیال ترکیبی دبل فویل RG59 08/144 (AWG 2*16) توجه به چند نکته کلیدی ضروری است تا علاوه بر کیفیت تصویر، تأمین تغذیه مطمئن نیز تضمین شود. برای خرید کابل مناسب، ابتدا باید نیازهای پروژه را مشخص کنید. طول مسیر، تعداد دوربین‌ها، نوع سیستم و مصرف برق تجهیزات از مهم‌ترین موارد هستند. همچنین پیش از خرید کابل، باید به جنس هادی، تراکم و کیفیت شیلدینگ و سایز رشته‌های برق برای جلوگیری از افت ولتاژ در مسیرهای طولانی دقت کنید. بررسی استاندارد بودن امپدانس ۷۵ اهم و مطابقت آن با تجهیزات نظارتی نیز اهمیت دارد.

انتخاب محصولی با گواهی کیفیت و سازگاری با شرایط پروژه، تضمین‌کننده عملکرد پایدار و عمر طولانی کابل خواهد بود. از سوی دیگر در پروژه‌های بزرگ، دریافت مشاوره فنی پیش از خرید اهمیت زیادی دارد. انتخاب صحیح از ابتدا می‌تواند از هزینه‌های اضافی ناشی از تغییر کابل یا اصلاح زیرساخت جلوگیری کند.

چرا باید کابل کواکسیال ترکیبی دبل فویل Rg59 08/144 (awg 2*16) را از مجموعه کابل آن تهیه کنیم؟

انتخاب یک فروشنده معتبر به اندازه انتخاب محصول مناسب اهمیت دارد. مشخصات فنی، کیفیت ساخت و تناسب کابل با پروژه باید پیش از خرید بررسی شوند.

مجموعه کابل آن با ارائه انواع سیم و کابل و محصولات مورد نیاز در پروژه‌های مختلف، امکان بررسی و انتخاب محصول متناسب با نیاز مشتری را فراهم می‌کند. اگر برای انتخاب کابل کواکسیال ترکیبی مناسب پروژه خود به راهنمایی نیاز دارید، می‌توانید مشخصات مسیر و تجهیزات خود را با کارشناسان فروش مطرح کنید.

• اصالت و ضمانت کالا:
  تمام کابل‌های ارائه شده اصل و دارای ضمانت کیفیت هستند؛ خیال شما از بابت استاندارد بودن محصول راحت خواهد بود.

• تنوع و موجودی کامل:
  ما انواع کابل کواکسیال، کابل مخابراتی، سیم و کابل برق را با متراژها و بسته‌بندی‌های مختلف عرضه می‌کنیم تا متناسب با نیاز پروژه‌تان انتخاب کنید.

• قیمت رقابتی و منصفانه:
  حذف واسطه‌ها باعث شده کابل‌ها با قیمت مستقیم و واقعی در اختیار مشتری قرار گیرد.

• مشاوره تخصصی پیش از خرید:
  تیم فنی ما آماده است تا بر اساس نوع پروژه (مسکونی، تجاری یا صنعتی) بهترین کابل و متراژ مناسب را به شما پیشنهاد دهد.

• ارسال سریع و مطمئن:
  سفارش‌ها در کوتاه‌ترین زمان و با بسته‌بندی ایمن ارسال می‌شوند تا پروژه شما بدون تأخیر اجرا شود.

• پشتیبانی پس از فروش:
  حتی پس از خرید، در صورت نیاز به راهنمایی در نصب یا نگهداری کابل، کارشناسان ما در کنار شما هستند.

• اعتبار و تجربه در بازار:
  سال‌ها فعالیت در زمینه تأمین کابل‌های شبکه، برق و نظارت تصویری باعث شده مشتریان قدیمی ما با اطمینان دوباره خرید کنند.

سوالات متداول:

1. تفاوت کابل RG59 08/144 ترکیبی (AWG 2*16) با مدل‌های دیگر چیست؟
این کابل کواکسیال دارای دو رشته سیم برق 2*16 AWG است که باعث کاهش نیاز به کابل برق مجزا و هزینه‌های نصب می‌شود.

2. آیا این کابل برای دوربین‌های مداربسته HD مناسب است؟
بله، این کابل با دوربین‌های آنالوگ، AHD، HD-CVI و HD-TVI کاملاً سازگار است و سیگنال‌های تصویری را بدون افت کیفیت منتقل می‌کند.

3. آیا این کابل برای استفاده در فضای باز مناسب است؟
بله، روکش PVC مقاوم در برابر رطوبت، اشعه UV و تغییرات دمایی است، اما توصیه می‌شود برای افزایش عمر مفید، داخل داکت یا لوله‌های محافظ قرار گیرد.

4. این کابل تا چه متراژی بدون افت کیفیت تصویر کارایی دارد؟
بسته به نوع دوربین و تجهیزات، این کابل تا 400 متر انتقال تصویر با کیفیت بالا را تضمین می‌کند.

5. از این کابل می‌توان برای مسیرهای طولانی استفاده کرد؟
این موضوع به مشخصات کامل پروژه بستگی دارد. طول مسیر، کیفیت سیگنال مورد نیاز و افت ولتاژ بخش برق باید بررسی شوند. برای پروژه‌های طولانی، محاسبه فنی پیش از اجرا اهمیت زیادی دارد.
