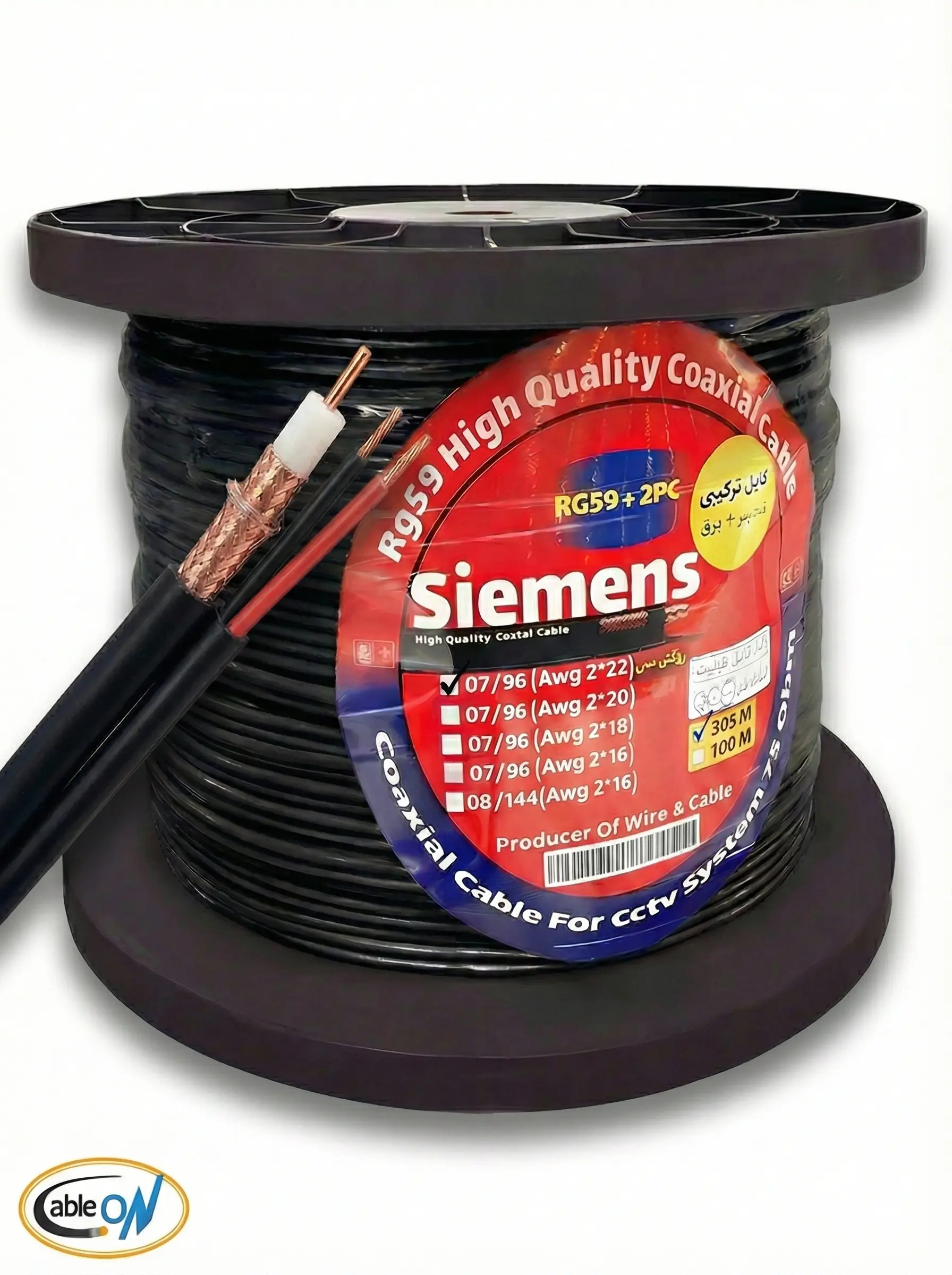

کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22)

معرفی کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) در کابل آن

در دنیای سیستم‌های نظارتی، بهینه‌سازی زمان و هزینه نصب، یک مزیت رقابتی کلیدی محسوب می‌شود. کابل کواکسیال ترکیبی پاسخی مستقیم به این نیاز است که دو جزء حیاتی برای عملکرد هر دوربین را در یک ساختار واحد و یکپارچه ادغام می‌کند. کابل کواکسیال ترکیبی روکش مس RG59 07/96 (AWG 2×22) با ترکیب یک کابل کواکسیال RG59 و یک زوج سیم برق در یک ساختار، راهکاری کاربردی برای ساده‌تر کردن کابل‌کشی سیستم‌های نظارتی ارائه می‌دهد.

مزیت اصلی این طراحی، ساده‌سازی چشمگیر فرآیند نصب است. در روش‌های سنتی، نصاب مجبور بود دو مسیر کابل‌کشی مجزا برای تصویر و برق اجرا کند. این امر نه تنها زمان‌بر بود، بلکه هزینه‌های مواد مصرفی مانند داکت، بست و متراژ کابل را افزایش می‌داد و در نهایت منجر به نصب شلوغ و نامنظم می‌شد.

کابل ترکیبی با حذف نیاز به کابل‌کشی مضاعف، این چالش‌ها را برطرف می‌کند. با استفاده از این کابل، تنها یک رشته کابل از دستگاه ضبط (DVR) تا محل نصب دوربین کشیده می‌شود که این امر به طور مستقیم به کاهش زمان کار، صرفه‌جویی در هزینه‌ها و دستیابی به یک نتیجه نهایی حرفه‌ای منجر می‌گردد. این بهینه‌سازی، کابل ترکیبی را به ابزاری برای افزایش بهره‌وری و سودآوری برای نصابان حرفه‌ای تبدیل کرده است.

کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) چیست؟

کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) یکی از انواع کابل‌های کواکسیال پرکاربرد و خاص است که دارای هادی مرکزی آلومینیومی با روکش مس (CCA) و قطر 0.7 میلی‌متر است. در کنار آن، یک زوج سیم برق با سایز 2×22 AWG قرار گرفته است. ساختار شیلد نیز از فویل آلومینیومی و شیلد بافته‌شده 96 رشته‌‌ای تشکیل می‌شود.

این کابل برای پروژه‌هایی که به یک راهکار اقتصادی و یکپارچه برای انتقال تصویر و برق دوربین نیاز دارند، گزینه مناسبی است. البته در انتخاب آن باید طول مسیر، مصرف برق دوربین، افت ولتاژ و شرایط محیطی نصب را نیز در نظر گرفت.

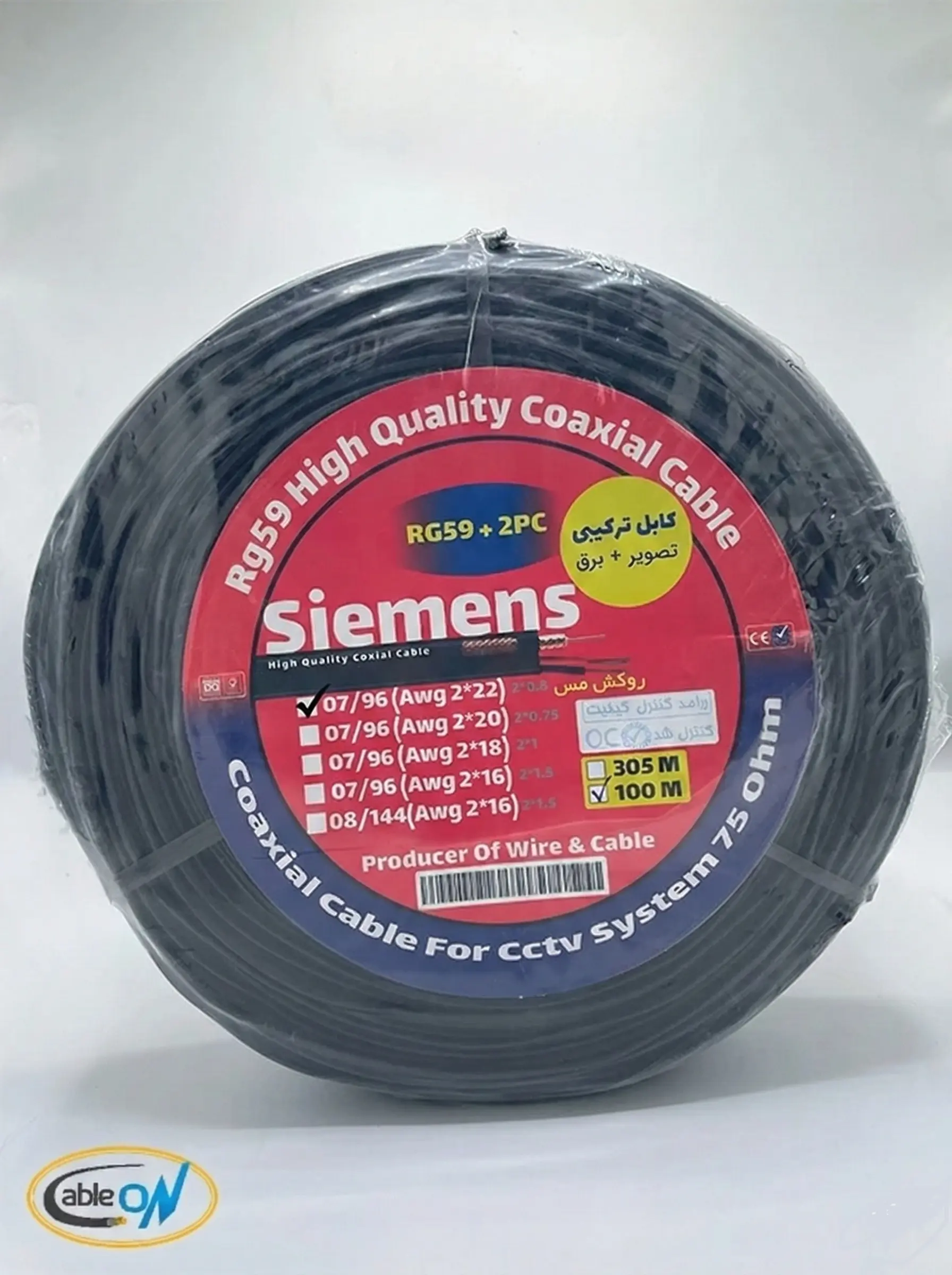

کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22)

چرا کابل RG59 بهترین انتخاب برای دوربین مداربسته شماست؟

در میان انواع مختلف کابل‌های کواکسیال، کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) به عنوان انتخاب اول و استاندارد صنعتی برای سیستم‌های دوربین مداربسته آنالوگ شناخته می‌شود. این انتخاب تصادفی نیست و ریشه در تطابق کامل مشخصات فنی این کابل با ماهیت سیگنال‌های ویدیویی دارد. مهم‌ترین ویژگی کابل RG59، امپدانس  75 اهم آن است. این مقدار دقیقاً با امپدانس خروجی دوربین‌ها و ورودی دستگاه‌های DVR مطابقت دارد. این تطابق امپدانس برای جلوگیری از بازگشت سیگنال و ایجاد اعوجاج در تصویر، مانند سایه انداختن، حیاتی است.

علاوه بر این، این نوع کابل RG59 برای انتقال بهینه سیگنال‌های ویدیویی که در محدوده فرکانس‌های پایین (معمولاً زیر 50 مگاهرتز) قرار دارند، طراحی شده است. دوربین‌های مداربسته آنالوگ سنتی و همچنین نسل جدید دوربین‌های HD آنالوگ دقیقاً در همین محدوده فرکانسی کار می‌کنند.

کابل RG59 در مقایسه کابل‌های ضخیم‌تر مانند کابل کواکسیال RG6 معمولاً انعطاف‌پذیری بیشتری دارد و برای بسیاری از مسیرهای دوربین مداربسته گزینه عملی‌تری محسوب می‌شود. با این حال، برای مسیرهای طولانی یا پروژه‌هایی با نیازهای خاص، انتخاب کابل باید بر اساس مشخصات فنی سیستم انجام شود.

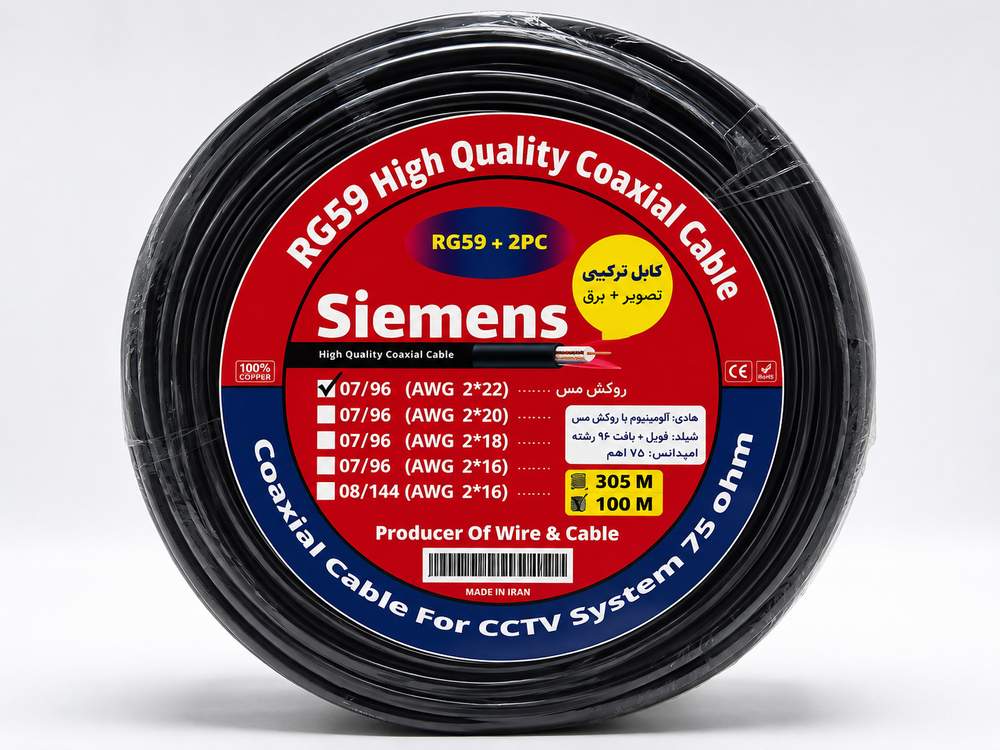

جدول مشخصات فنی کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22)

اعداد 07/96 به چه معنا است؟

اعداد و کدهایی که در نام‌گذاری کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) به کار رفته‌اند، شناسنامه فنی و نشانگر کیفیت ساخت آن هستند. درک این اعداد به شما کمک می‌کند تا با آگاهی کامل، محصولی متناسب با نیاز خود انتخاب کنید:

• “0.7”: این عدد به قطر مغزی رسانای مرکزی کابل بر حسب میلی‌متر اشاره دارد. قطر 0.7 میلی‌متر یک استاندارد رایج و بهینه برای کابل‌های RG59 است که تعادل مناسبی بین توانایی انتقال سیگنال قوی در مسافت‌های استاندارد و حفظ انعطاف‌پذیری لازم برای نصب آسان برقرار می‌کند.
• “96”: این عدد بیانگر تعداد رشته‌های سیمی است که در شیلد بافته‌شده کابل به کار رفته‌اند. شیلد بافته‌شده کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) وظیفه محافظت از سیگنال ویدیویی در برابر نویز و تداخلات الکترومغناطیسی را بر عهده دارد. شیلد 96 رشته، تراکم بالایی را فراهم می‌کند که به معنی پوشش‌دهی بهتر و مقاومت عالی در برابر نویزهای فرکانس پایین است. این مشخصه، کیفیت تصویر پایدار و شفاف را، حتی در محیط‌های دارای نویز الکتریکی، تضمین می‌کند.

این مشخصات فنی، کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) را به عنوان یک گزینه قابل اعتماد و با عملکرد بالا برای طیف گسترده‌ای از پروژه‌های نظارتی معرفی می‌کنند.

ساختار کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22)

برای درک کامل عملکرد کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22)، باید ساختار چند لایه‌ای آن را با دقت بررسی کنیم. هر لایه نقش منحصربه‌فردی در انتقال باکیفیت تصویر و برق ایفا می‌کند.

مغزی رسانا:

مرکزی‌ترین بخش کابل، مغزی رسانای آن است که وظیفه  انتقال سیگنال ویدیو را بر عهده دارد. در کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22)، عبارت روکش مس به معنای استفاده از مغزی آلومینیومی با روکش مس است. این فناوری یک راهکار هوشمندانه برای ایجاد تعادل بین عملکرد و هزینه است. سیگنال‌های ویدیویی با فرکانس بالا، به دلیل پدیده‌ای فیزیکی به نام “اثر پوسته‌ای”، تمایل دارند در سطح خارجی رسانا حرکت کنند. از آنجایی که سطح خارجی این مغزی با لایه‌ای از مس پوشانده شده، سیگنال ویدیو عملاً از روی مس عبور می‌کند و عملکردی بسیار نزدیک به کابل‌های گران‌تر با مغزی تمام مس  از خود نشان می‌دهد.

برخلاف سیگنال ویدیو، جریان برق DC که برای تغذیه دوربین ارسال می‌شود، از کل سطح مقطع مغزی عبور می‌کند. آلومینیوم مقاومت الکتریکی بالاتری نسبت به مس دارد. این مقاومت بالاتر باعث می‌شود که در هنگام عبور جریان برق، افت ولتاژ در کابل‌های CCA به مراتب شدیدتر از کابل‌های تمام مس باشد. این ویژگی، اصلی‌ترین عامل محدودکننده در حداکثر مسافتی است که می‌توان با استفاده از بخش برق این کابل، یک دوربین را تغذیه کرد.

عایق دی‌الکتریک:

اطراف مغزی رسانا را لایه‌ای از عایق به نام دی‌الکتریک فرا گرفته است که معمولاً از جنس فوم پلی‌اتیلن ساخته می‌شود. این لایه دو وظیفه حیاتی دارد: اول، از اتصال بین مغزی و شیلد جلوگیری می‌کند. دوم و مهم‌تر از آن، فاصله بین این دو رسانا را با دقتی بسیار بالا در تمام طول کابل حفظ می‌کند. این فاصله ثابت برای حفظ امپدانس مشخصه 75 اهم کابل ضروری است. هرگونه تغییر یا نقص در این لایه می‌تواند باعث عدم تطابق امپدانس، بازگشت سیگنال و افت شدید کیفیت تصویر شود.

شیلد بافته‌شده 96 رشته و فویل:

لایه بعدی کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22)، سیستم محافظتی یا شیلد کابل است که از سیگنال ویدیویی در برابر تداخلات الکترومغناطیسی (EMI) و تداخلات فرکانس رادیویی (RFI) محافظت می‌کند. این کابل از یک سیستم شیلد دوگانه بهره می‌برد:

1. فویل آلومینیومی: یک لایه فویل آلومینیومی که روی دی‌الکتریک قرار می‌گیرد و در برابر نویزهای فرکانس بالا (مانند سیگنال‌های موبایل، Wi-Fi و امواج رادیویی) بسیار مؤثر است.
2. شیلد بافته‌شده 96 رشته: روی فویل، یک توری بافته‌شده از 96 رشته سیم نازک قرار دارد. این شیلد متراکم، محافظت عالی در برابر نویزهای فرکانس پایین (مانند نویز ناشی از کابل‌های برق فشار قوی) فراهم می‌کند.

سیم‌های برق یکپارچه (2 رشته AWG 22):

در کنار بخش کواکسیال، یک زوج سیم برق به صورت چسبیده قرار دارد. این سیم‌ها با استاندارد AWG (American Wire Gauge) شماره‌گذاری می‌شوند که در آن، عدد بزرگتر به معنای سیم نازک‌تر است. سیم‌های 22 AWG یک استاندارد رایج برای کابل‌های ترکیبی هستند. همانطور که پیش‌تر اشاره شد، مقاومت ذاتی این سیم‌ها باعث پدیده افت ولتاژ می‌شود. هرچه طول کابل بیشتر و جریان مصرفی دوربین بالاتر باشد، این افت ولتاژ شدیدتر خواهد بود. اگر ولتاژ در انتهای مسیر به کمتر از حد مجاز برای دوربین برسد، عملکرد آن با اختلال مواجه خواهد شد.

روکش PVC مقاوم:

تمام اجزای داخلی کابل توسط یک روکش نهایی از جنس پلی‌وینیل کلراید (PVC) محافظت می‌شوند. این روکش، اولین خط دفاعی کابل در برابر آسیب‌های فیزیکی مانند کشیدگی، سایش، رطوبت و عوامل محیطی دیگر در حین نصب است.

قرار گرفتن طولانی‌ مدت کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22)د ر معرض نور مستقیم خورشید ممکن است باعث خشک شدن، شکنندگی و در نهایت ترک خوردن روکش شود که عمر مفید سیستم را کاهش می‌دهد. به همین دلیل، برای هرگونه کابل‌کشی در فضای باز، استفاده از پوشش‌های محافظ مانند لوله PVC، لوله فلکسی (خرطومی) یا داکت، اکیداً توصیه می‌شود. این اقدام پیشگیرانه، سرمایه‌گذاری شما را برای سال‌های طولانی حفظ می‌کند.

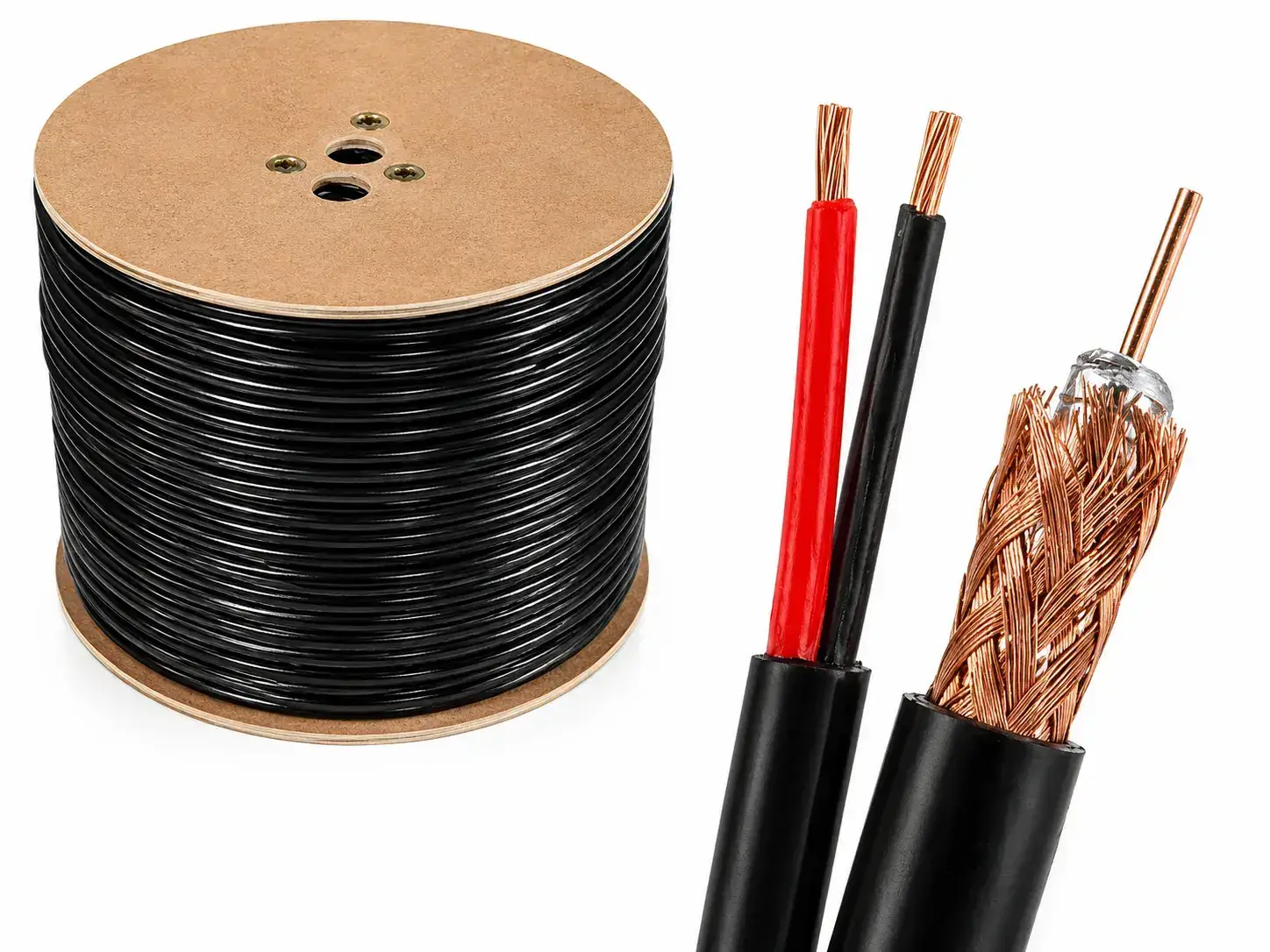

ساختار کابل ترکیبی روکش مس Rg59 07/96 (Awg 2*22)

کاربرد کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22)

کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) برای پروژه‌هایی مناسب است که دوربین و دستگاه ضبط یا منبع تغذیه از طریق یک مسیر کابل‌کشی به یکدیگر متصل می‌شوند.

مهم‌ترین کاربردهای کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) عبارتند از:

• دوربین‌های مداربسته آنالوگ
• برخی سیستم‌های HD-over-Coax
• دوربین‌های AHD در صورت تطابق مشخصات کابل با سیستم
• پروژه‌های نظارتی ساختمان‌های مسکونی
• فروشگاه‌ها
• دفاتر اداری
• کارگاه‌ها
• انبارها
• پروژه‌های ساختمانی
• سیستم‌های نظارتی با مسیر کابل‌کشی مشترک تصویر و برق

محاسبه حداکثر مسافت تغذیه برای کابل برق 2×22 AWG

توجه: این مقادیر بر اساس داده‌های استاندارد مقاومت سیم مسی محاسبه شده‌اند. از آنجایی که سیم برق این کابل ممکن است از جنس CCA باشد، مقاومت آن بالاتر بوده و بهتر است برای اطمینان، این مسافت‌ها را 20 تا 30 درصد کمتر در نظر بگیرید.

مقایسه تخصصی: کابل RG59 در برابر RG6

یکی از سوالات متداول خریداران، تفاوت بین کابل RG59 و RG6 و انتخاب گزینه مناسب است. انتخاب بین این دو، به معنای بهتر یا بدتر بودن یکی بر دیگری نیست، بلکه به کاربرد دقیق شما بستگی دارد. جدول زیر به صورت خلاصه و جامع، تفاوت‌های کلیدی این دو استاندارد را بیان می‌کند تا شما را در انتخابی آگاهانه یاری دهد.

همانطور که جدول نشان می‌دهد، کابل RG59 به دلیل انعطاف‌پذیری بالا، هزینه کمتر و عملکرد کاملاً مناسب در فرکانس‌های ویدیویی، انتخاب هوشمندانه‌تر و بهینه‌تری برای اکثر پروژه‌های دوربین مداربسته است.

راهنمای نصب کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22)

نصب اصولی کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22)، تضمین‌کننده عملکرد پایدار و طولانی‌ مدت سیستم نظارتی شما است. اتصال نادرست کانکتورها یکی از اصلی‌ترین دلایل افت کیفیت تصویر و بروز مشکل در سیستم است.

برای اتصال صحیح فیش‌های BNC به کابل کواکسیال، به ابزارهای زیر نیاز دارید:

• سیم لخت‌کن کواکسیال: ابزاری تخصصی که لایه‌های مختلف کابل را با ابعاد دقیق و بدون آسیب رساندن به لایه‌های زیرین، برش می‌دهد.
• آچار پرس BNC: برای محکم کردن فیش‌های BNC نوع پرسی بر روی کابل.
• سیم‌چین یا کاتر: برای برش تمیز کابل و سیم‌های اضافی.
• پیچ‌گوشتی کوچک: برای محکم کردن فیش‌های BNC نوع پیچی.

آموزش گام‌به‌گام نصب فیش BNC (پرسی و پیچی)

فیش‌های BNC در دو نوع اصلی پرسی و پیچی عرضه می‌شوند. در ادامه، مراحل نصب هر دو نوع به تفصیل شرح داده می‌شود.

نصب فیش BNC پرسی (Crimp-on):

1. آماده‌سازی کابل: ابتدا حلقه فلزی فیش را روی کابل قرار دهید. سپس با استفاده از سیم لخت‌کن کواکسیال، روکش PVC، شیلد بافته‌شده و عایق دی‌الکتریک را مطابق با ابعاد استاندارد (معمولاً حدود 13 میلی‌متر از روکش، 7 میلی‌متر از شیلد و 4 میلی‌متر از دی‌الکتریک) لخت کنید تا مغزی مسی نمایان شود. دقت کنید که هیچ رشته‌ای از شیلد با مغزی تماس نداشته باشد.
2. نصب پین مرکزی: پین طلایی (مغزی فیش) را روی مغزی کابل قرار دهید به طوری که لبه آن به عایق دی‌الکتریک بچسبد. سپس با استفاده از حفره مناسب روی آچار پرس، پین را روی مغزی پرس و محکم کنید.
3. قرار دادن بدنه فیش: بدنه اصلی فیش را روی کابل فشار دهید تا پین مرکزی با صدای کلیک کوچکی در جای خود قفل شود. همزمان، رشته‌های شیلد باید بین بدنه فیش و عایق دی‌الکتریک قرار گیرند.
4. پرس نهایی: حلقه‌ای که در ابتدا روی کابل قرار داده بودید را به سمت بدنه فیش بکشید تا روی رشته‌های شیلد را بپوشاند. سپس با استفاده از حفره شش‌ ضلعی بزرگ‌تر آچار پرس، حلقه را روی بدنه فیش پرس کنید تا اتصالی محکم و پایدار ایجاد شود.

نصب فیش BNC پیچی (Screw-on):

1. آماده‌سازی کابل: مانند روش قبل، کابل را با ابعاد استاندارد لخت کنید.
2. اتصال مغزی: پیچ کوچک روی بدنه فیش که مخصوص اتصال مغزی است را باز کنید. مغزی کابل را داخل آن قرار داده و پیچ را محکم کنید تا اتصالی قوی برقرار شود.
3. اتصال شیلد: رشته‌های شیلد را به عقب برگردانده و روی قسمت فلزی پایینی فیش پخش کنید. سپس گیره یا بست فلزی فیش را روی شیلد قرار داده و پیچ‌های آن را محکم کنید تا شیلد به بدنه فیش متصل شود.
4. بستن روکش: در نهایت، روکش پلاستیکی یا فلزی فیش را روی آن بپیچانید تا اتصالات داخلی محافظت شوند.

نکاتی برای جلوگیری از نویز و آسیب فیزیکی هنگام کابل‌کشی

برای اطمینان از حداکثر کیفیت و دوام کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22)، این نکات را در حین کابل‌کشی رعایت کنید:

• حداقل شعاع خمش: از خم کردن شدید کابل با زاویه تند خودداری کنید. این کار می‌تواند به ساختار داخلی کابل آسیب زده و امپدانس آن را تغییر دهد.
• فاصله از کابل‌های برق: تا حد امکان، کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) را به صورت موازی و در فاصله نزدیک با کابل‌های برق فشار قوی (220 ولت) عبور ندهید. این کار از القای نویز الکترومغناطیسی روی سیگنال تصویر جلوگیری می‌کند.
• استفاده از بست و داکت: کابل را با استفاده از بست‌های کابل یا با عبور از داخل داکت، به صورت منظم و محکم مهار کنید. این کار از کشیده شدن و وارد آمدن فشار به اتصالات جلوگیری می‌کند.
• حلقه سرویس: در نزدیکی دوربین و دستگاه DVR، مقدار کمی کابل اضافه (حدود 30 تا 50 سانتی‌متر) را به صورت یک حلقه کوچک باقی بگذارید. این حلقه اضافی، امکان جابه‌جایی جزئی دستگاه‌ها یا تعویض فیش در آینده را بدون نیاز به تعویض کل کابل فراهم می‌کند.

قیمت کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22)

قیمت کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) به عواملی مانند جنس هادی، قطر مغزی، تعداد رشته‌های شیلد، نوع سیم برق، متراژ کابل و کیفیت مواد اولیه بستگی دارد. به همین دلیل، هنگام مقایسه قیمت کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) باید مشخصات فنی محصولات را نیز در کنار قیمت در نظر گرفت.

ترکیب کابل کواکسیال و سیم برق در یک ساختار واحد، فرآیند کابل‌کشی دوربین مداربسته را ساده‌تر می‌کند و نیاز به اجرای دو مسیر کابل جداگانه را کاهش می‌دهد. بنابراین قیمت کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) نسبت به کابل‌های کواکسیال معمولی بیشتر است.

خرید کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22)

اگر برای اجرای سیستم دوربین مداربسته به کابل تصویر و برق به‌ صورت هم‌ زمان نیاز دارید، خرید کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) می‌تواند انتخاب مناسبی برای ساده‌سازی مسیر کابل‌کشی باشد. این کابل برای پروژه‌هایی کاربرد دارد که انتقال سیگنال تصویر و تأمین برق دوربین باید از یک مسیر مشترک انجام شود.

مجموعه کابل آن با ارائه کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) و انواع کابل‌های کواکسیال، کابل‌های شبکه، کابل برق، کابل‌های مخابراتی تلاش می‌کند نیاز پروژه‌های مختلف را با محصولات متنوع و اقتصادی پوشش دهد.

سوالات متداول:

1. کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) برای چه کاربردی استفاده می‌شود؟

این کابل برای انتقال تصویر و برق دوربین‌های مداربسته در یک مسیر استفاده می‌شود.

2. منظور از 07/96 در نام کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) چیست؟

عدد 07 به قطر 0.7 میلی‌متری مغزی و عدد 96 به تعداد رشته‌های شیلد بافته‌شده اشاره دارد.

3. تفاوت کابل روکش مس با کابل‌ تمام مس چیست؟

تفاوت اصلی در جنس مغزی رسانا و سیم‌های برق است. کابل CCA از مغری آلومینیوم با روکش مس ساخته شده است که اقتصادی‌تر است، اما کابل تمام مس رسانایی بالاتری دارد و برای مسیرهای طولانی گزینه مناسب‌تری محسوب می‌شود.

4. 5. آیا کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) برای دوربین AHD مناسب است؟

بله، در صورت تطابق طول مسیر و مشخصات کابل با دوربین و دستگاه DVR، می‌توان از آن در سیستم‌های AHD استفاده کرد.

5. هنگام خرید کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22) به چه نکاتی توجه کنیم؟

طول مسیر، نوع دوربین، مصرف برق، جنس هادی و شرایط نصب را بررسی کنید تا کابل متناسب با پروژه انتخاب شود.

برای اطلاع از قیمت روز کابل کواکسیال ترکیبی روکش مس Rg59 07/96 (Awg 2*22)، متراژ قابل سفارش و شرایط خرید عمده با کارشناسان فروش مجموعه تماس بگیرید.
