کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22)

کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22)

سیستم‌های نظارتی و دوربین مداربسته نقش حیاتی در امنیت خانه، محل کار و فضاهای عمومی ایفا می‌کنند. یکی از اجزای کلیدی در راه‌اندازی چنین سیستم‌هایی، کابل کواکسیال ترکیبی RG59 است که همزمان تصویر و برق را منتقل می‌کند. در این میان، کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22) به عنوان یک محصول پرکاربرد و مقرون‌به‌صرفه، جایگاه ویژه‌ای در بازار کابل دوربین مداربسته پیدا کرده است.

این نوع کابل کواکسیال با ترکیب هوشمندانه‌ی سیم کواکسیال RG59 با قطر مغزی کمی کمتر از 0.7 میلی‌متر و دو رشته سیم برق 22 AWG، امکان انتقال همزمان سیگنال تصویر و انرژی الکتریکی را فراهم می‌کند. این ویژگی، آن را به گزینه‌ای ایده‌آل برای نصب کابل ترکیبی دوربین مداربسته تبدیل کرده و نیاز به کشیدن دو کابل جداگانه تصویر و برق را از بین می‌برد.

کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22) چیست؟

کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22) نوعی کابل کواکسیال Rg59 برای سیستم‌های نظارت تصویری است که از یک مسیر کواکسیال برای انتقال تصویر و دو رشته سیم برق 22 AWG برای تغذیه دوربین تشکیل می‌شود. عدد 07/96 در نام کابل به بخش کواکسیال اشاره دارد که هادی مرکزی حدود 0.7 میلی‌متر و شیلد بافت 96 رشته‌ای دارد.

امپدانس 75 اهم بخش کواکسیال، این کابل را برای سیستم‌های ویدئویی و دوربین‌های مداربسته آنالوگ و HD-over-Coax مناسب می‌کند. در نتیجه، می‌توان از این کابل در سیستم‌هایی مانند AHD، HDCVI، HDTVI و CVBS استفاده کرد، البته محدوده انتقال به کیفیت کابل، دوربین، دستگاه ضبط، اتصالات و شرایط نصب بستگی دارد.

عبارت اکو در این محصول به اقتصادی بودن ساختار آن اشاره دارد و نباید آن را به‌ عنوان یک استاندارد فنی مستقل در نظر گرفت. بنابراین هنگام خرید، بهتر است به جای توجه به عنوان اکو، مشخصات واقعی هادی، شیلد، سیم‌های برق و روکش را بررسی کنید.

اگر به دنبال خرید کابل کواکسیال ترکیبی RG59 هستید که ضمن حفظ کیفیت، هزینه‌های نصب و پروژه را کاهش دهد، کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22) گزینه‌ای عالی است. این محصول در حلقه‌های 305 و 100 متری عرضه می‌شود و برای پروژه‌های متوسط تا بزرگ بسیار مناسب است.

کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22) برای چه کسانی مناسب است؟

• نصابان حرفه‌ای سیستم‌های امنیتی: این کابل به دلیل سهولت در نصب و کاهش زمان کابل‌کشی، انتخابی ایده‌آل برای نصابان است.
• مدیران فنی ساختمان‌ها و اماکن عمومی: برای نصب دوربین در مجتمع‌های مسکونی، اداری، فروشگاه‌ها و صنایع، کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22) کاربرد گسترده‌ای دارد.
• مالکان خانه و مشاغل کوچک: با توجه به قیمت کابل ترکیبی RG59، این محصول برای پروژه‌های شخصی نیز مقرون‌به‌صرفه است.
• پیمانکاران پروژه‌های امنیتی: با توجه به کیفیت مناسب و طول عمر بالا، این کابل برای پروژه‌های بلند مدت مناسب است.

جدول مشخصات فنی دقیق

ساختار کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22)

برای درک عملکرد کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22)، لازم است با ساختار داخلی و اجزای تشکیل‌دهنده‌ی کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22) آشنا شویم. در این مدل از کابل، یک سیم کواکسیال RG59 برای انتقال تصویر و دو رشته سیم 22 AWG برای انتقال برق در کنار هم قرار گرفته‌اند.

بخش کواکسیال: مسیر انتقال تصویر

بخش کواکسیال این کابل از نوع RG59 است که استانداردی شناخته شده در صنعت دوربین مداربسته است. این نوع کابل دارای امپدانس 75 اهم بوده و برای انتقال سیگنال‌های آنالوگ و دیجیتال با کیفیت بالا طراحی شده است. مهم‌ترین بخش ایم کابل، مغزی مسی 0.7 میلی‌متری است که این قطر نسبی، تعادل مناسبی بین مقاومت الکتریکی و انعطاف‌پذیری ایجاد می‌کند. این بخش وظیفه انتقال سیگنال تصویر را بر عهده دارد.

یکی دیگر از اجزای مهم این کابل، شیلد 96 رشته است که از آلومینیوم آبکاری شده با مس تشکیل می‌شود. این شیلد در اطراف بخش عایق قرار می‌گیرد و از سیگنال تصویر در برابر بخشی از تداخلات الکترومغناطیسی محافظت می‌کند. هرچه کیفیت بافت و پوشش شیلد بهتر باشد، محافظت کابل در برابر نویز نیز بهتر خواهد بود.

اخرین لایه روکش PVC است که از کابل در برابر تغییرات دمایی، رطوبت، خوردگی و ضربه محافظت می‌کند. این ساختار، آن را به یکی از کابل‌های دوربین مداربسته ضد نویز تبدیل می‌کند که برای محیط‌های شهری یا صنعتی که نویز بالایی دارند، بسیار مناسب است.

دو رشته سیم برق 22 AWG

این کابل علاوه بر مسیر تصویر، دو رشته سیم برق 22 AWG دارد که برای تأمین انرژی دوربین مورد استفاده قرار می‌گیرند. این سیم‌ها از نوع آلومینیوم آبکاری شده یا در مدل‌های بالاتر تمام مس می‌باشند که بسته به نوع کابل متفاوت است. این ساختار باعث می‌شود نصاب بتواند تصویر و برق را با یک کابل از محل تجهیزات تا دوربین منتقل کند. در نتیجه، مسیر کابل‌کشی منظم‌تر می‌شود و نیازی به اجرای یک مسیر مستقل برای کابل برق وجود ندارد.

مفهوم “اکو” (Eco)

کلمه “اکو” (Eco) به معنای اقتصادی و مقرون‌به‌صرفه است. کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22) در دسته کابل ترکیبی اقتصادی (اکو) قرار می‌گیرد و برای پروژه‌هایی که بودجه محدودی دارند، گزینه‌ای عالی است. البته توجه داشته باشید که مدل‌های تمام مس در فواصل طولانی و محیط‌های با نویز بالا عملکرد بهتری دارند، اما برای بیشتر کاربران، مدل اکو کاملاً کافی است.

کاربردهای کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22)

• ساختمان‌های مسکونی و اداری: نصب دوربین در پارکینگ، ورودی، راه‌پله و پشت بام.
• فروشگاه‌ها و مغازه‌ها: پوشش داخلی و خارجی با کیفیت بالا و بدون نویز.
• صنایع و کارخانه‌ها: در محیط‌های با نویز الکتریکی بالا، شیلد 96 رشته عملکرد عالی دارد.
• مدارس و مراکز آموزشی: امنیت فضاهای عمومی با هزینه بهینه.
• پروژه‌های عمرانی: کابل‌کشی طولانی در فضای باز با دوام بالا.

کاربرد کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22)

مزایای کلیدی کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22)

• انتقال همزمان تصویر و برق: یک کابل برای دو وظیفه اصلی سیستم نظارتی استفاده می‌شود.
• کاهش حجم کابل‌کشی: نیاز به اجرای مسیر جداگانه برای کابل تصویر و برق کاهش پیدا می‌کند.
• کاهش هزینه نصب: با حذف نیاز به دو کابل جداگانه، هزینه نیروی انسانی و زمان کاهش می‌یابد.
• نصب سریع و آسان: یک کابل به جای دو، یعنی نصبی سریع‌تر و تمیزتر.
• مقاوم در برابر نویز: شیلد 96 رشته‌ای و ریز بافت از تداخل الکترومغناطیسی و الکتریکی جلوگیری می‌کند.
• انعطاف‌پذیری مناسب: ساختار RG59 معمولاً نسبت به کابل‌های ضخیم‌تر مانند RG6 انعطاف‌پذیری بیشتری دارد.
• سازگاری با فناوری‌های جدید: پشتیبانی از دوربین‌های AHD، HDCVI و HDTVI.
• طول عمر مناسب: روکش PVC مقاوم، تحمل شرایط آب‌وهوایی مختلف را ممکن می‌سازد.
• قیمت مناسب: مدل اکو برای پروژه‌هایی که بودجه اهمیت زیادی دارد، گزینه مقرون‌به‌صرفه‌تری محسوب می‌شود.

تفاوت کابل RG59 و RG6: کدام یک برای کار شما مناسب است؟

هر دو کابل در سیستم‌های انتقال سیگنال استفاده می‌شوند، اما ساختار و کاربرد آنها یکسان نیست. بنابراین اگر هدف اصلی شما نصب دوربین مداربسته و انتقال تصویر در مسیرهای کوتاه و متوسط است، RG59 گزینه مناسبی محسوب می‌شود. برای سیگنال‌های تلویزیونی، ماهواره‌ای و کاربردهای فرکانس بالاتر، کابل کواکسیال RG6 معمولاً انتخاب مناسب‌تری خواهد بود.

مجموعه کابل آن علاوه بر کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22)، انواع کابل‌های دیگر کواکسیال مورد استفاده در سیستم‌های نظارتی را با مشخصات متنوع، کیفیت بالا و قیمت رقابتی عرضه می‌کند.

سایر کابل‌های کواکسیال:

• کابل کواکسیال RG11
• کابل کواکسیال RG58
• کابل کواکسیال RG174
• کابل کواکسیال RG213
• کابل کواکسیال RG223

کابل ترکیبی یا کابل مجزا؛ کدام را انتخاب کنیم؟

در روش سنتی، نصاب باید کابل کواکسیال و کابل برق را به‌ صورت جداگانه اجرا کند که انعطاف بیشتری در انتخاب نوع کابل می‌دهد، اما فضای بیشتری اشغال می‌کند و اجرای آن نیز زمان بیشتری می‌برد، اما کابل ترکیبی با قرار دادن مسیر تصویر و برق در یک مجموعه، کابل‌کشی پروژه را ساده‌تر می‌کند.

برای اکثر پروژه‌ها، کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22) انتخابی هوشمندانه است، مگر اینکه نیاز به فواصل بسیار طولانی یا تعمیرات آسان داشته باشید.

نکات مهم نصب کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22)

1. مسیر کابل را درست انتخاب کنید.
2. کابل را با قیچی مخصوص یا سیم چین برش دهید.
3. فیش را به دقت متصل کنید تا مغزی کواکسیال با درگاه داخلی فیش تماس کامل داشته باشد.
4. کابل را از کنار خطوط برق اصلی دور نگه دارید (حداقل 30 سانتی‌متر فاصله).
5. از خم‌ کردن بیش از حد یا فشار زیاد به کابل خودداری کنید.
6. در صورت عبور از دیوار یا کانال، از لوله های فلکسی یا پلی فلکس استفاده کنید.
7. برای فواصل بالای 70 متر، از تقویت‌کننده سیگنال استفاده کنید.

قیمت کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22)

قیمت کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22) فقط به نام RG59 وابسته نیست و عوامل دیگری روی قیمت نهایی کابل تأثیر می‌گذارند:

• جنس مغزی: مس خالص قیمت بیشتری نسبت به CCA دارد.
• تراکم شیلد: تعداد رشته‌ها و کیفیت بافت شیلد روی قیمت و عملکرد تأثیر می‌گذارد.
• جنس سیم‌های برق: CCA و مس خالص اختلاف قیمت قابل توجهی دارند.
• سایز سیم برق: سیم 22 AWG، 20 AWG و 18 AWG قیمت و ظرفیت متفاوتی دارند.
• کیفیت PVC: ضخامت و کیفیت روکش روی دوام و قیمت کابل اثر می‌گذارد.
• متراژ سفارش: سفارش‌های عمده و متراژهای بالا معمولاً از قیمت‌های پایینی برخوردار هستند.
• برند و کیفیت تولید: کنترل کیفیت و مواد اولیه تولیدکننده نیز در قیمت نهایی مؤثر است.
• قیمت روز مس و آلومینیوم: تغییر قیمت مواد اولیه می‌تواند قیمت کابل را تغییر دهد.

خرید کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22)

هنگام خرید کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22)، ابتدا مشخص کنید پروژه شما به کابل اقتصادی CCA نیاز دارد یا کابل تمام مس. اگر پروژه در یک ساختمان مسکونی یا تجاری کوچک اجرا می‌شود و طول مسیرها محدود است، مدل اکو می‌تواند هزینه نهایی را کاهش دهد.

در مرحله بعد، جنس مغزی، تعداد رشته‌های شیلد، سایز سیم‌های برق، نوع روکش و متراژ حلقه را بررسی کنید. همچنین اگر کابل قرار است در فضای باز نصب شود، مقاومت روکش در برابر UV و رطوبت را در نظر بگیرید؛ هر روکش PVC الزاماً برای نصب دائمی در فضای باز طراحی نشده است. در نهایت کابل را از تولیدکنندگان یا فروشندگان معتبر خریداری کنید.

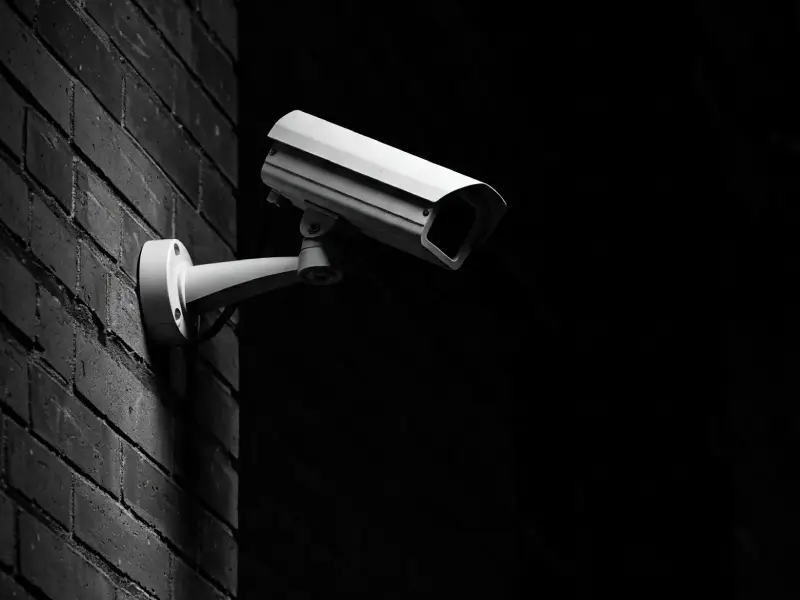

نصب کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22)

جمع‌بندی

کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22) با ترکیب هوشمندانه‌ی کواکسیال با کیفیت و سیم برق، یکی از بهترین گزینه‌ها برای نصب سیستم‌های مداربسته است. با توجه به قیمت مناسب، سهولت نصب و سازگاری با فناوری‌های جدید، این محصول به عنوان بهترین کابل ترکیبی برای دوربین مداربسته شناخته می‌شود. اگر به دنبال کابل دوربین مداربسته ضد نویز و مقرون‌به‌صرفه هستید، این کابل انتخابی ایده‌آل است.

مجموعه کابل آن به‌ عنوان تولیدکننده و عرضه‌کننده انواع کابل‌های کواکسیال، مخابراتی، شبکه و برق، محصولات خود را با تمرکز بر کیفیت، قیمت رقابتی و تنوع بالا ارائه می‌کند. خرید مستقیم از کابل آن به شما امکان می‌دهد کابل مورد نیاز پروژه را با مشخصات فنی مناسب و بدون واسطه تهیه کنید.

کارشناسان مجموعه می‌توانند بر اساس نوع دوربین، طول مسیر و شرایط نصب، گزینه مناسب را پیشنهاد دهند تا از انتخاب کابل نامتناسب و هزینه‌های اضافی جلوگیری شود. تنوع محصولات، قیمت مناسب، کیفیت قابل اعتماد و امکان خرید در متراژ مورد نیاز، از مهم‌ترین مزایای خرید کابل از مجموعه کابل آن است.

سوالات متداول

1.‌ آیا کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22) برای دوربین‌های AHD مناسب است؟

بله، در صورت تأیید سازنده و استفاده در محدوده مجاز، این کابل برای سیستم‌های AHD و سایر فناوری‌های HD-over-Coax مانند HDCVI و HDTVI قابل استفاده است.

2. آیا این کابل برای دوربین‌های تحت شبکه (IP Camera) مناسب است؟

خیر، این کابل به هیچ وجه برای دوربین‌های تحت شبکه (IP) مناسب نیست. دوربین‌های IP برای انتقال داده‌های دیجیتال از کابل شبکه (مانند Cat5e یا Cat6) استفاده می‌کنند. کابل کواکسیال ترکیبی RG59 منحصراً برای سیستم‌های آنالوگ و آنالوگ HD کاربرد دارد.

3. آیا برای نصب کابل کواکسیال ترکیبی اکو Rg59 07/96 (awg 2*22) به ابزار خاصی نیاز است؟

این موضوع به نوع فیش BNC که انتخاب می‌کنید بستگی دارد. اگر از فیش‌های پیچی استفاده کنید، به ابزار خاصی نیاز نخواهید داشت. اما برای یک اتصال حرفه‌ای و مطمئن با استفاده از فیش‌های پرسی، به ابزارهایی مانند سیم لخت‌کن و آچار مخصوص نیاز دارید.

4. کابل RG59 ترکیبی چه مزیتی نسبت به کابل معمولی RG59 دارد؟

مدل ترکیبی علاوه بر مسیر کواکسیال برای تصویر، دو رشته سیم برق نیز دارد. بنابراین می‌توانید تصویر و برق دوربین را از طریق یک کابل منتقل کنید.

5. قیمت کابل کواکسیال ترکیبی RG59 اکو چگونه تعیین می‌شود؟

جنس هادی، تراکم شیلد، سایز سیم برق، کیفیت روکش، متراژ حلقه، برند و قیمت روز مواد اولیه از عوامل اصلی تعیین‌کننده قیمت هستند.

برای سفارش و یا دریافت مشاوره تخخصی پیش از خرید با کارشناسان کابل آن تماس حاصل فرمایید.
