کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16)

خرید کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) | مشخصات، کاربردها و قیمت

در دنیای نظارت و امنیت، کیفیت تصویر حرف اول را می‌زند. یک سیستم دوربین مداربسته پیشرفته، تنها زمانی ارزشمند است که بتواند تصاویری واضح، پایدار و بدون قطعی را در هر لحظه به شما ارائه دهد. اما اغلب، اهمیت حیاتی‌ترین جزء این سیستم، یعنی کابل دوربین مداربسته، نادیده گرفته می‌شود. کابل، شریان حیاتی سیستم امنیتی شماست که سیگنال تصویر را از دوربین به دستگاه ضبط منتقل کرده و همزمان، نیروی برق مورد نیاز برای فعالیت دوربین را تامین می‌کند. هرگونه ضعف در این شریان، به معنای افت کیفیت، نویز در تصویر و حتی از کار افتادن کامل سیستم خواهد بود.

اینجاست که کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) به عنوان یک راهکار مهندسی‌شده وارد میدان می‌شود. این محصول صرفاً یک کابل کواکسیال ساده نیست؛ بلکه یک راه حل جامع است که برای پاسخ به نیازهای دقیق سیستم‌های نظارتی مدرن آنالوگ و HD طراحی شده است. این کابل با ترکیب بخش کواکسیال برای انتقال تصویر و دو رشته سیم برق 16 AWG در کنار آن، نیاز به اجرای جداگانه کابل تصویر و برق را کاهش می‌دهد و می‌تواند کابل‌کشی پروژه را منظم‌تر و سریع‌تر کند.

در واقع، با انتخاب کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16)، شما با یک تیر دو نشان می‌زنید: هم زیرساخت انتقال تصویر را فراهم می‌کنید و هم برق‌رسانی به دوربین‌ها را بدون نیاز به کابل‌کشی مجزا انجام می‌دهید. این محصول، تضمین‌کننده عملکرد بهینه و طولانی‌ مدت سیستم نظارتی شما است.کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16)

کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) چیست؟

کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) از دو بخش اصلی تشکیل شده است. یک بخش کواکسیال که برای انتقال تصویر و دو سیم جداگانه برای تامین برق دوربین. قرار گرفتن این اجزا در یک ساختار مشترک باعث می‌شود برای هر دوربین، به جای اجرای جداگانه کابل تصویر و کابل برق، مسیر کابل‌کشی ساده‌تر شود.

در این مدل کابل RG مخفف عبارت “Radio Guide” است. این کلمه از زمان جنگ جهانی دوم توسط ارتش آمریکا برای دسته‌بندی کابل‌های کواکسیال استفاده می‌شد. امروزه این استاندارد در صنایع مختلف از جمله شبکه‌های ارتباطی، تلویزیون کابلی و سیستم‌های دوربین مداربسته مورد استفاده قرار می‌گیرد.

همچنین RG59 یکی از قدیمی‌ترین و در عین حال پرکاربردترین کابل‌های کواکسیال در سیستم‌های دوربین مداربسته است. دلیل محبوبیت کابل کواکسیال RG59، تعادل خوبی است که بین قطر کابل، مقاومت در برابر نویز، هزینه و انعطاف‌پذیری ایجاد می‌کند. این کابل برای فواصل تا حدود 300 متر مناسب است. اگر فاصله دوربین تا دستگاه ضبط کمتر از این مقدار باشد، RG59 می‌تواند سیگنال را بدون افت قابل توجه منتقل کند. اما اگر فاصله بیشتر باشد، افت سیگنال اتفاق می‌افتد و کیفیت تصویر کاهش می‌یابد. در این موارد، کابل‌هایی مثل RG6 توصیه می‌شوند.

کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) برای دوربین‌های CVBS، AHD، HD-TVI و HD-CVI قابل استفاده است و در پروژه‌های مسکونی، فروشگاهی، اداری و بسیاری از سیستم‌های نظارتی کاربرد دارد. اگر قصد خرید کابل دوربین مداربسته با ساختار ترکیبی، شیلدینگ تقویت‌شده و سیم برق ضخیم‌تر را دارید، کابل کواکسیال ترکیبی دبل فویل RG59 07/96 (AWG 2×16) می‌تواند گزینه‌ای مناسب برای بررسی باشد.

مشخصات فنی کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16)

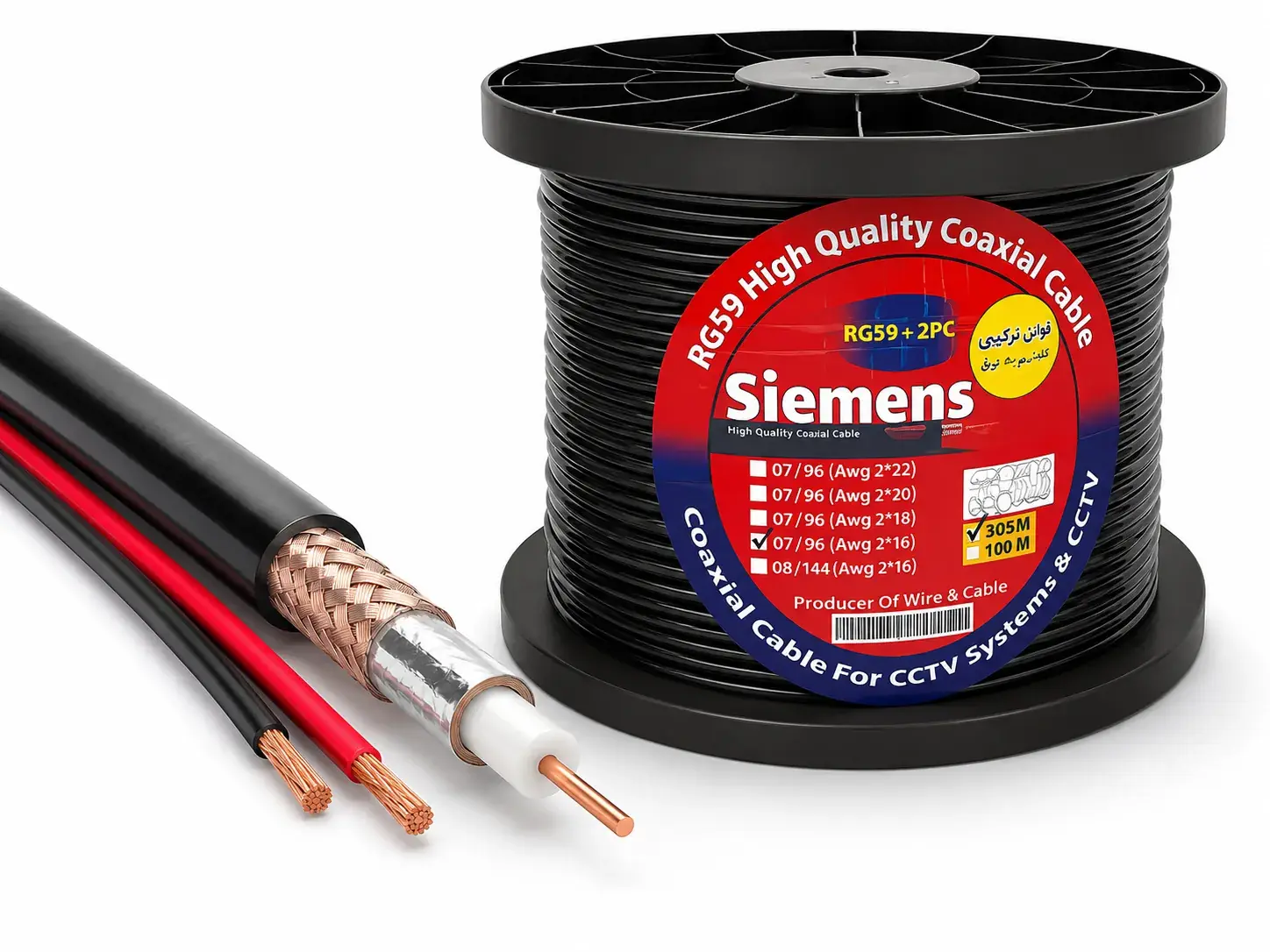

ساختار کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16)

ساختار داخلی کابل نقش مستقیمی در کیفیت انتقال تصویر، مقاومت در برابر نویز و عملکرد بخش برق دارد. بخش کواکسیال از چند لایه تشکیل شده که هر کدام وظیفه مشخصی بر عهده دارند.

در جدول زیر، لایه‌های کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) و عملکرد هر کدام آورده شده است:

همانطور که می‌بینید، هر لایه به طور دقیق برای یک هدف طراحی شده است که در ادامه به آنها می‌پردازیم:

مغزی مرکزی:

هادی مرکزی مسیر اصلی انتقال سیگنال تصویر است.. در این کابل، مغزی از جنس مس روکش فولاد (CCS) با قطر 0.7 میلی‌متر است. قطر 0.7 میلی‌متر به این کابل امکان می‌دهد بین انعطاف‌پذیری و توانایی انتقال سیگنال تعادل مناسبی ایجاد کند.

مس روکش فولاد یعنی هسته اصلی از فولاد است و روی آن لایه‌ای نازک از مس پوشانده شده است. این ترکیب تعادل خوبی بین هدایت الکتریکی و استحکام مکانیکی ایجاد می‌کند. اگرچه مس خالص هدایت بهتری دارد، اما شکننده‌تر است و قیمت بیشتری دارد.

عایق داخلی:

عایق دی‌الکتریک بین مغزی و شیلد قرار می‌گیرد. این بخش علاوه بر حفظ فاصله استاندارد مغزی و شیلد، به حفظ ساختار و امپدانس مورد نیاز کابل کواکسیال کمک می‌کند.

“دبل فویل” و شیلد 96 رشته (07/96)

یکی از مهم‌ترین بخش‌های کابل کواکسیال، لایه محافظ یا همان شیلد است. این لایه از نفوذ نویزهای الکترومغناطیسی به داخل کابل جلوگیری می‌کند. نویز می‌تواند از منابع مختلفی مثل خطوط برق، موتورها یا حتی دستگاه‌های الکترونیکی ایجاد شود و باعث پرش تصویر، خط افقی یا کاهش وضوح شود.

در این کابل، دو نوع شیلد وجود دارد:

• دبل فویل: دو لایه فویل آلومینیومی حول مغزی کابل قرار دارد. این لایه‌ها نویزهای فرکانس بالا را مهار می‌کنند.
• شیلد شبکه‌ای 96 رشته مسی (07/96): 96 رشته نازک مسی به صورت بافت‌شده دور فویل قرار گرفته‌اند که نویزهای فرکانس پایین را فیلتر می‌کند و همچنین مقاومت مکانیکی کابل را افزایش می‌دهد.

ترکیب این دو نوع شیلد باعث می‌شود که کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) در برابر نویزهای محیطی مقاوم باشد و تصویری پایدار ارائه دهد. به همین دلیل، این نوع کابل ترکیبی به عنوان یکی از کابل‌های ضد نویز دوربین مداربسته شناخته می‌شود.

برق 2*16 AWG:

قسمت برق این کابل شامل دو سیم با سطح مقطع 16 AWG است. AWG مخفف American Wire Gauge است و نشان‌دهنده قطر سیم است. هرچه عدد AWG کوچک‌تر باشد، سیم ضخیم‌تر است.

سیم 16 AWG قادر است جریان تا 1.5 آمپر را بدون افت ولتاژ قابل توجه منتقل کند. این مقدار برای تغذیه اکثر دوربین‌های آنالوگ، دام‌های کوچک و دوربین‌های PTZ کافی است. دو سیم معمولاً با عایق‌های رنگی (قرمز برای مثبت و سیاه برای منفی) مشخص شده‌اند تا در نصب اشتباه نشود. این بخش از کابل به عنوان کابل ترکیبی با برق 1.5 (AWG 16) شناخته می‌شود.

روکش PVC:

روکش PVC از اجزای داخلی کابل در برابر عوامل محیطی مانند رطوبت، اشعه UV، ضربه و سایش محافظت می‌کند. در نصب داخلی، می‌توانید کابل را مستقیم کشیده و در کانال قرار دهید. اما در نصب خارجی، بهتر است از لوله فلکسی استفاده کنید تا عمر کابل افزایش یابد.

نکته:

قبل از خرید کابل، فاصله دوربین تا DVR و مصرف برق دوربین را بررسی کنید. اگر دوربین جریان بالایی مصرف می‌کند (مثل دوربین‌های PTZ با چرخش)، بهتر است از کابل با سیم برق ضخیم‌تر استفاده کنید.ساختار کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16)

کاربردهای کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16)

کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) برای سیستم‌های نظارتی مبتنی بر انتقال تصویر از طریق کواکسیال کاربرد دارد و بیشتر برای نصب در محیط‌های داخلی مانند داخل دیوارها و سقف کاذب، کانال‌های پلاستیکی، لوله‌های پی‌وی‌سی و فضاهای نیمه‌باز (مثل پشت بام با پوشش) مناسب است و نباید آن را در معرض باران، خورشید یا برف بدون محافظ نصب کرد.

کاربردهای این کابل عبارتند از:

• دوربین‌های مداربسته CVBS
• دوربین‌های AHD
• دوربین‌های HD-TVI
• دوربین‌های HD-CVI
• DVRهای آنالوگ و هیبریدی
• ساختمان‌های مسکونی
• فروشگاه‌ها و واحدهای تجاری
• دفاتر و ساختمان‌های اداری
• پارکینگ‌ها و محوطه‌های دارای مسیر محافظت‌شده
• پروژه‌هایی که به انتقال هم‌زمان برق و تصویر نیاز دارند.

موارد عدم توصیه

کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) جایگزین کابل شبکه برای سیستم‌های IP نیست. در این سیستم‌ها باید از کابل‌های Cat5e یا Cat6 استفاده کرد و در صورت استفاده از PoE، برق نیز از طریق همان کابل شبکه منتقل می‌شود.

کاربردهای کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16)

مزایای کلیدی کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16)

استفاده از کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) چه مزایایی دارد؟ در ادامه به مزایای عملی و اقتصادی آن می‌پردازیم.

• کاهش حجم کابل‌کشی

وجود کابل تصویر و برق در یک ساختار مشترک، نیاز به مدیریت دو مسیر را کاهش می‌دهد و برای مکان‌هایی با تعداد دوربین بالا می‌تواند اجرای کابل‌کشی را آسان‌تر کند.

• شیلدینگ تقویت‌شده

ترکیب دو لایه فویل با شیلد بافته‌شده 96 رشته‌ای به محافظت بهتر سیگنال در برابر تداخل‌های محیطی کمک می‌کند.

• سیم برق ضخیم

وجود سیم برق awg 16 یکی از ویژگی‌های مهم این مدل است. ضخامت بیشتر سیم، مقاومت مسیر را کاهش می‌دهد؛ بنابراین در صورت یکسان بودن جنس هادی و طول کابل، افت ولتاژ کمتری نسبت به سیم‌های نازک‌تر ایجاد می‌شود.

• نصب سریع و آسان

با استفاده از کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) نصاب می‌تواند مسیر تصویر و برق را به‌ صورت هم‌زمان اجرا کند. این ویژگی به‌ ویژه در مسیرهای داخلی، سقف کاذب و لوله‌های کابل‌کشی کاربرد دارد.

• صرفه‌جویی در هزینه

با کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) نیازی به اجرای کابل در دو مسیر مجزا نیست، بنابراین استفاده از این کابل باعث صرفه‌جویی در هزینه خرید و نصب می‌شود.

• انعطاف‌پذیری بالا

ساختار RG59 نسبت به کابل‌های ضخیم‌تر معمولاً انعطاف بیشتری دارد و عبور آن از مسیرهای متعارف ساختمان آسان‌تر است.

این مزایا باعث می‌شود که این کابل به عنوان بهترین کابل برای دوربین مداربسته در پروژه‌های متوسط شناخته شود.

مقایسه هوشمندانه: تفاوت کابل RG59 و RG6 در یک نگاه

بسیاری از افراد در انتخاب بین کابل  RG59 و کابل کواکسیال RG6 مردد هستند. در جدول زیر تفاوت‌های اصلی این دو کابل آورده شده است:

در واقع، RG6 برای فواصل طولانی بهتر است. در مقابل RG59 برای اکثر پروژه‌های شهری و خانگی قابل استفاده می‌باشد. بنابراین اگر فاصله شما کمتر از 300 متر است، RG59 انتخاب بهتری است. اما اگر فاصله بیشتر است، بهتر است از RG6 استفاده کنید.

نکات نصب و راه‌اندازی کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16)

نصب صحیح کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) تأثیر مستقیمی بر عملکرد سیستم دارد. در این بخش به مهم‌ترین نکات نصب می‌پردازیم.

• ابتدا مسیر کابل‌کشی را بررسی کنید.
• از کشیدگی بیش از حد کابل بپرهیزید.
• کابل نباید با زاویه تیز خم شود. حداقل شعاع خمش باید حدود 5 تا 6 سانتی‌متر باشد.
• از کانکتور BNC باکیفیت استفاده کنید.
• از اتصال بین شیلد و مغزی جلوگیری کنید.
• افت ولتاژ بخش برق را بررسی کنید
• اگرچه کابل ترکیبی است، اما بهتر است از عبور آن نزدیک به خطوط برق اصلی خودداری شود.

فرآیند اتصال کانکتور BNC پرسی به این کابل چگونه است؟

عملکرد بی‌نقص کابل به همان اندازه که به کیفیت ساخت آن بستگی دارد، به کیفیت اتصال کانکتور نیز وابسته است. یک اتصال ضعیف می‌تواند تمام مزایای یک کابل گران‌قیمت را از بین ببرد. اکثر مشکلاتی که به “کابل خراب” نسبت داده می‌شود، در واقع ناشی از “اتصال خراب” است. استفاده از کانکتورهای سه تکه پرسی باکیفیت و ابزار مناسب، استاندارد حرفه‌ای محسوب می‌شود. استفاده از کانکتورهای پیچی ارزان‌ قیمت به هیچ وجه توصیه نمی‌شود.

مراحل اتصال صحیح به شرح زیر است:

1. آماده‌سازی کابل: با استفاده از یک ابزار استریپر کواکسیال، برش‌های دقیق و چندمرحله‌ای روی روکش خارجی، شیلد و عایق دی‌الکتریک ایجاد کنید. این ابزار تضمین می‌کند که به لایه‌های زیرین آسیبی نرسد.
2. آماده‌سازی شیلد: رشته‌های شیلد بافته‌شده را به آرامی به سمت عقب و روی روکش خارجی کابل برگردانید. اطمینان حاصل کنید که هیچ رشته‌ای با مغزی در تماس نباشد.
3. نصب پین مرکزی: پین سوزنی کانکتور را روی مغزی مسی قرار دهید تا جایی که عایق دی‌الکتریک به انتهای پین بچسبد. سپس با استفاده از حفره مناسب در آچار پرس، پین را محکم روی مغزی پرس کنید.
4. جا زدن بدنه کانکتور: بدنه اصلی کانکتور را روی کابل آماده‌شده بلغزانید تا پین مرکزی با یک صدای کلیک در جای خود قفل شود.
5. پرس نهایی: حلقه فلزی (Ferrule) را به سمت جلو و روی شیلد برگردانده‌شده بلغزانید تا به بدنه کانکتور بچسبد. سپس با استفاده از حفره بزرگتر آچار پرس، حلقه را با فشار زیاد روی بدنه پرس کنید. این کار یک اتصال ۳۶۰ درجه و محکم بین شیلد کابل و بدنه کانکتور ایجاد می‌کند که برای دفع نویز ضروری است.

قیمت کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16)

قیمت کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) تحت تأثیر عواملی مانند جنس هادی مرکزی، جنس و کیفیت سیم برق، نوع و تراکم شیلد، کیفیت فویل، ضخامت روکش، متراژ حلقه و نوسانات قیمت مواد اولیه قرار دارد.

از آنجا که قیمت مس و سایر مواد اولیه تغییر می‌کند، بهتر است قیمت محصول را استعلام بگیرید یا با کارشناسان فروش کابل آن تماس بگیرید.

خرید و قیمت کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16)

خرید کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16)

هنگام خرید کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) تنها توجه به قیمت یا عنوان کابل کافی نیست. بهتر است مشخصات واقعی محصول را بررسی کنید و کابل را متناسب با نیاز پروژه انتخاب کنید.

قبل از خرید کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) به موارد زیر توجه کنید.

• جنس واقعی مغزی کواکسیال
• جنس هادی دو رشته برق
• قطر و ساختار واقعی کابل
• کیفیت و ساختار شیلد و فویل
• متراژ مورد نیاز پروژه
• مصرف برق دوربین‌ها
• طول مسیر کابل‌کشی
• شرایط محیط نصب
• برند تولیدکننده

جمع‌بندی

کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) برای پروژه‌هایی که نیاز به انتقال هم‌زمان تصویر و برق دارند، یک راهکار کاربردی محسوب می‌شود و یکی از بهترین گزینه‌ها برای سیستم‌های دوربین مداربسته آنالوگ است.

برای انتخاب صحیح کابل، بهتر است طول مسیر، نوع دوربین، مصرف برق، شرایط محیطی و مشخصات واقعی هادی‌های کابل را هم‌زمان بررسی کنید. انتخاب کابل مناسب می‌تواند به پایداری بیشتر سیستم و کاهش مشکلاتی مانند افت ولتاژ، نویز و دشواری‌های کابل‌کشی کمک کند.

اگر به دنبال خرید کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) هستید، با مراجعه به فروشگاه اینترنتی کابل آن، می‌توانید قیمت کابل RG59 ترکیبی را بررسی و خرید کنید. کابل آن انواع کابل‌های کواکسیال و کابل‌های مخابراتی، کابل برق و… را با تنوع مناسب عرضه می‌کند. امکان بررسی مشخصات محصولات و انتخاب کابل متناسب با نوع پروژه، به خریداران کمک می‌کند تا بر اساس فاصله کابل‌کشی، نوع دوربین و شرایط نصب، گزینه مناسبی انتخاب کنند. خرید از مجموعه‌ای که مشخصات فنی محصول را به‌صورت شفاف ارائه می‌دهد، می‌تواند ریسک انتخاب کابل نامناسب را کاهش دهد.

سوالات متداول

1.کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) برای چه دوربین‌هایی کاربرد دارد؟

کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) برای سیستم‌های دوربین مداربسته CVBS، AHD، HD-TVI و HD-CVI که انتقال تصویر آنها از طریق کابل کواکسیال انجام می‌شود، کاربرد دارد.

2. دبل فویل چه تاثیری در عملکرد کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) دارد؟

دو لایه فویل در کنار شیلد بافته‌شده، ساختار محافظتی بیشتری در اطراف بخش انتقال سیگنال ایجاد می‌کنند و می‌توانند به کاهش تأثیر تداخل‌های الکترومغناطیسی کمک کنند.

3. 16 AWG چه مزیتی نسبت به 18 یا 22 AWG دارد؟

16 AWG ضخیم‌تر است و در صورت یکسان بودن جنس و کیفیت هادی، مقاومت کمتری دارد. این موضوع می‌تواند افت ولتاژ را در مسیر تغذیه کاهش دهد.

4. حداکثر فاصله قابل استفاده کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) چقدر است؟

یک عدد ثابت برای تمام پروژه‌ها وجود ندارد. فاصله مناسب به کیفیت کابل، نوع هادی، رزولوشن و فناوری دوربین، کیفیت اتصالات و مصرف برق تجهیزات بستگی دارد.

5. برای نصب کابل کواکسیال ترکیبی دبل فویل Rg59 07/96 (awg 2*16) به چه نوع فیشی نیاز است؟

نوع فیش باید با قطر واقعی کابل و تجهیزات شما سازگار باشد. فیش‌های BNC پرسی یا سایر کانکتورهای مناسب، در صورت نصب صحیح و استفاده از ابزار مناسب، اتصال مطمئن‌تری ایجاد می‌کنند.
