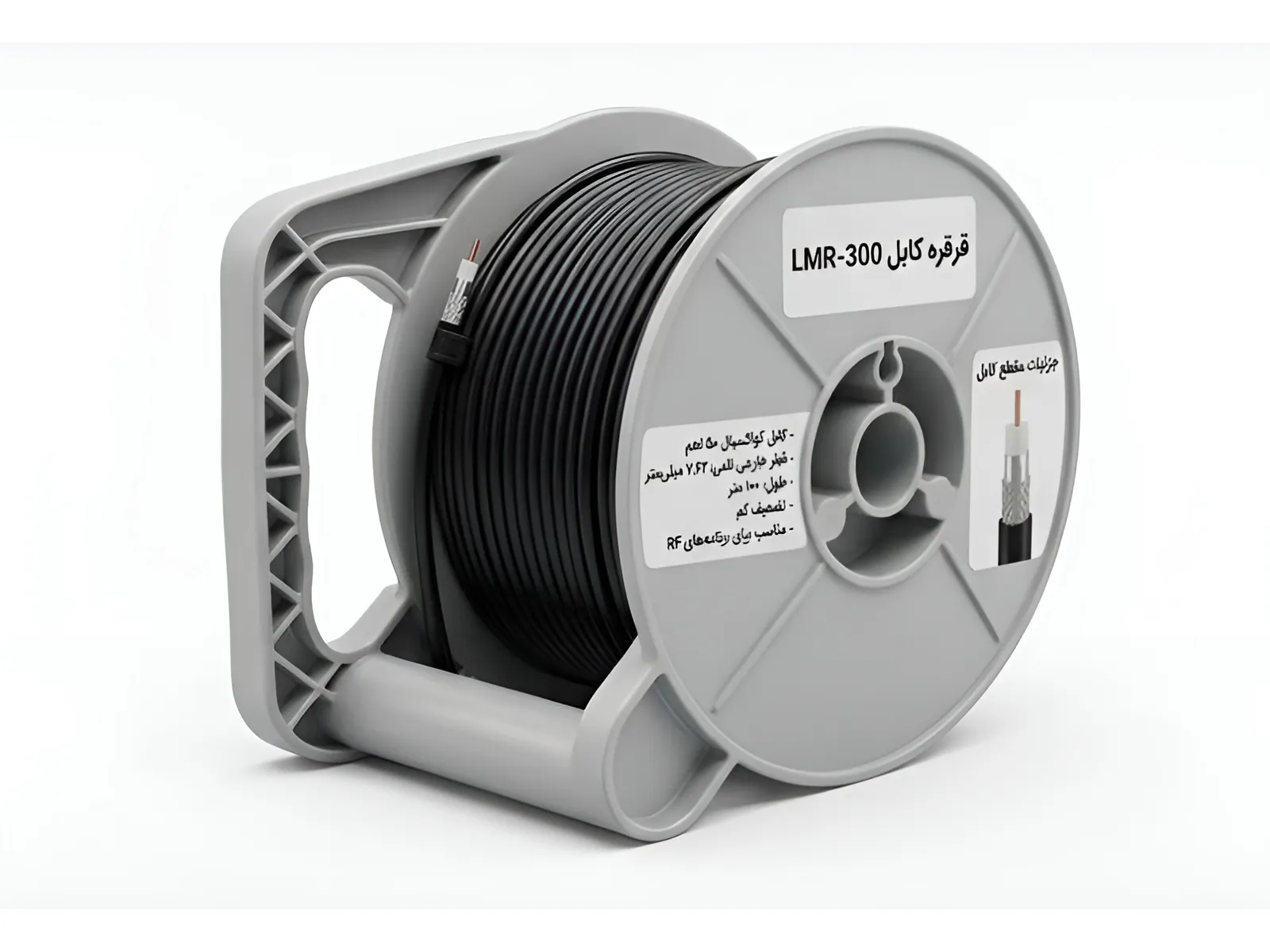

کابل کواکسیال LMR300

معرفی کابل کواکسیال LMR300 | بررسی مشخصات فنی، کاربرد، ویژگی‌ها و قیمت

کابل کواکسیال LMR300 یکی از گزینه‌های مناسب برای انتقال سیگنال‌های RF در سیستم‌هایی است که علاوه بر کیفیت انتقال، به تعادل میان افت سیگنال، ابعاد کابل و سهولت نصب نیاز دارند. این کابل با امپدانس 50 اهم در گروه کابل‌های کواکسیال مورد استفاده در تجهیزات مخابراتی، آنتن‌ها، سیستم‌های ارتباط بی‌سیم و برخی پروژه‌های فرکانس بالا قرار می‌گیرد.

LMR300 از نظر ابعاد و مشخصات، در محدوده‌ای قرار می‌گیرد که برای بسیاری از پروژه‌های RF نه بیش از حد حجیم است و نه مانند کابل‌های بسیار نازک، برای مسیرهای طولانی با افت بیشتری مواجه می‌شود. به همین دلیل این کابل در پروژه‌هایی کاربرد دارد که به یک کابل 50 اهم با عملکرد مناسب و ساختار مستحکم نیاز دارند. البته انتخاب کابل مناسب باید بر اساس طول مسیر، فرکانس کاری، نوع کانکتور و شرایط محیطی انجام شود.

کابل کواکسیال LMR300

چرا انتخاب کابل مناسب در سیستم‌های RF اهمیت دارد؟

در سیستم‌های RF، کابل تنها یک مسیر ساده برای عبور سیگنال نیست. هر کابل بخشی از زنجیره انتقال سیگنال محسوب می‌شود و مشخصات آن می‌تواند روی توان دریافتی، کیفیت ارتباط و میزان تلفات اثر بگذارد. اگر یک کابل برای فرکانس و یا طول مسیر مورد نظر نامناسب باشد، بخشی از انرژی سیگنال در طول مسیر از بین می‌رود. این موضوع در سیستم‌های ارتباط بی‌سیم می‌تواند باعث کاهش برد، ضعیف شدن لینک ارتباطی یا افت کیفیت دریافت شود.

از طرف دیگر استفاده از کابل بیش از اندازه ضخیم نیز همیشه بهترین انتخاب نیست. کابل‌های بزرگ‌تر فضای بیشتری برای نصب نیاز دارند، اما ممکن است در مسیرهایی که محدودیت فضا وجود دارد، اجرای پروژه را دشوارتر کنند. بنابراین انتخاب کابل باید بر اساس نیاز پروژه انجام شود.

مشخصات فنی کابل کواکسیال LMR300

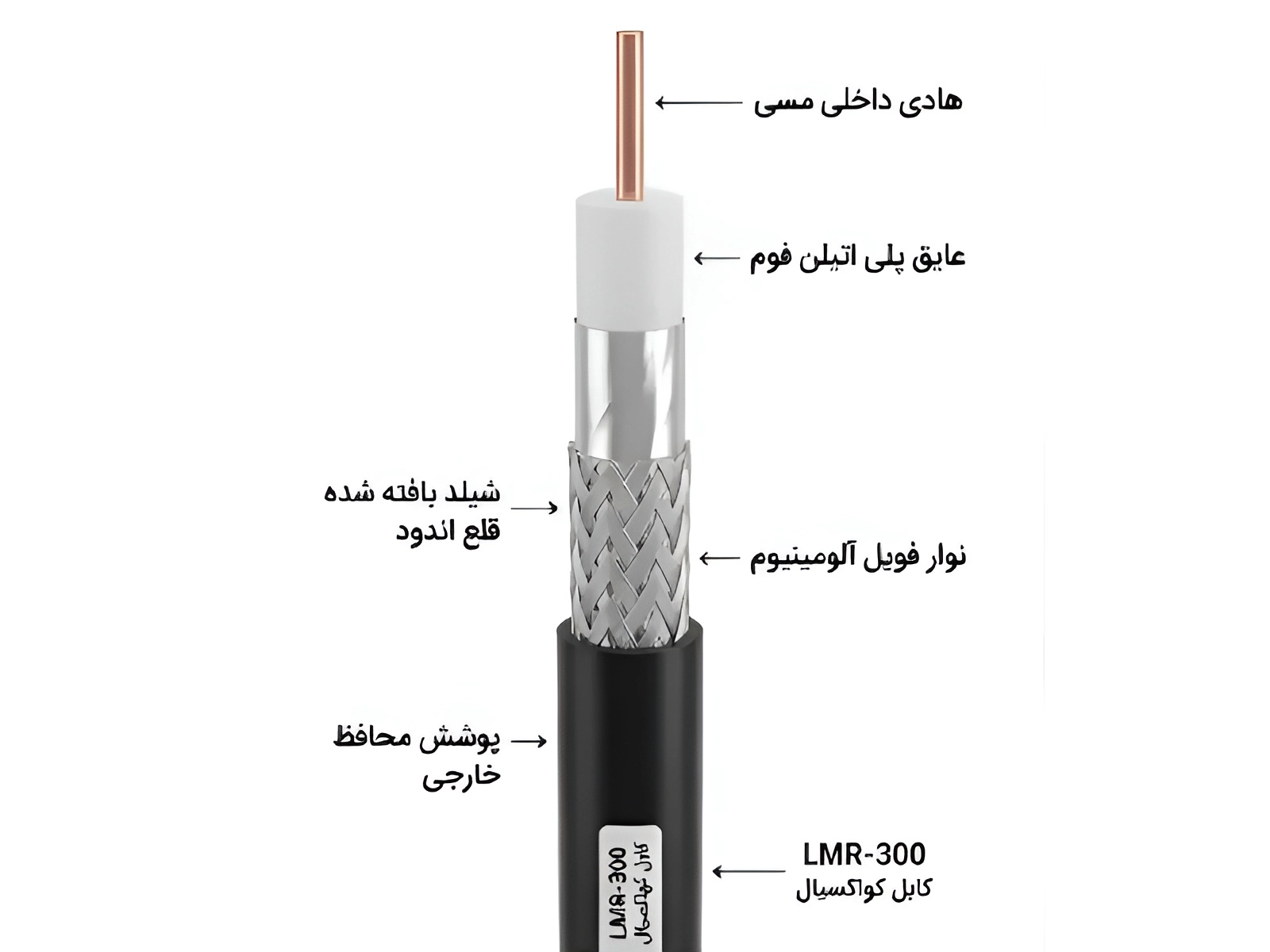

ساختار کابل کواکسیال LMR300

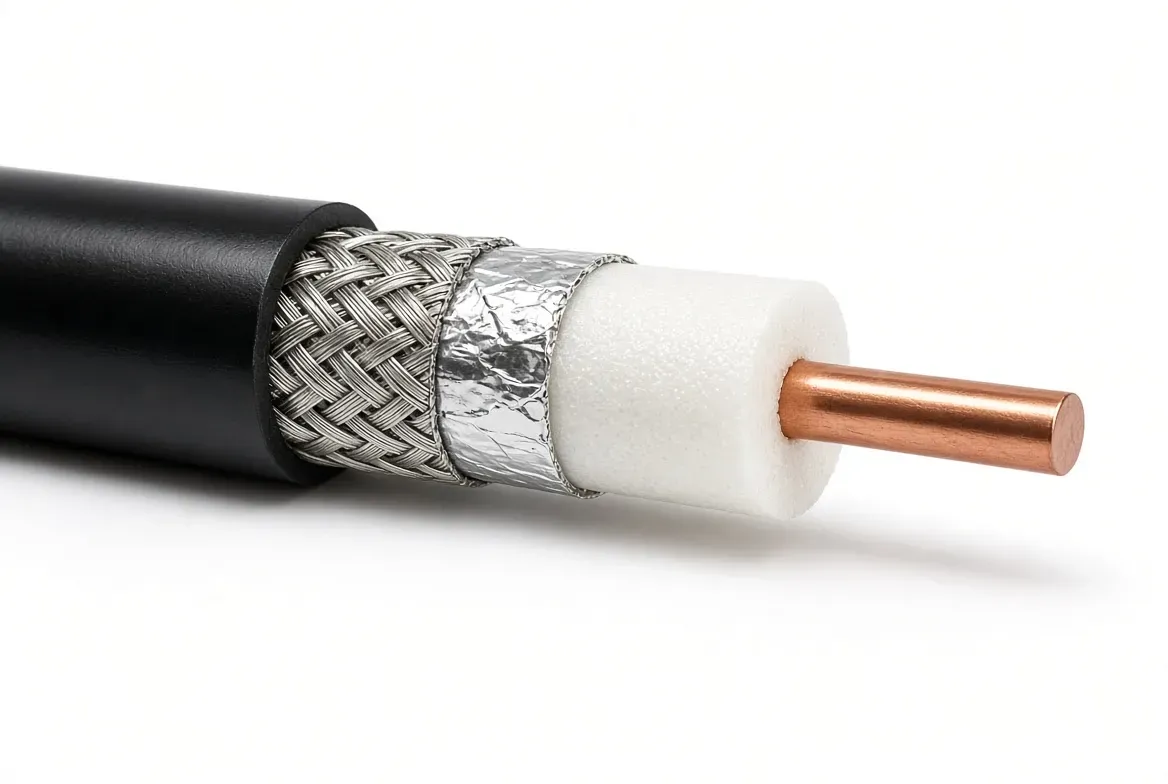

ساختار کابل LMR300 به‌ گونه‌ای طراحی شده که سیگنال RF در یک مسیر کنترل‌ شده حرکت کند و در برابر تداخلات محیطی نیز محافظت شود. در مرکز این کابل، هادی وظیفه انتقال سیگنال را بر عهده دارد. استفاده از هادی مسی، یکی از عوامل مهم در عملکرد کابل است. مس رسانایی الکتریکی مناسبی دارد و برای انتقال سیگنال‌های فرکانس بالا در بسیاری از سیستم‌های ارتباطی مورد استفاده قرار می‌گیرد.

در اطراف هادی، لایه عایق فوم پلی‌اتیلن قرار دارد. این لایه فاصله الکتریکی مناسب میان هادی و شیلد را ایجاد می‌کند. کیفیت و یکنواختی این بخش می‌تواند روی پایداری امپدانس و رفتار کابل در فرکانس‌های مختلف تأثیر بگذارد.

پس از عایق، لایه محافظ کابل قرار دارد که در این کابل ترکیب فویل و شیلد بافته‌شده باعث می‌شود کابل در برابر نفوذ تداخلات الکترومغناطیسی محافظت بیشتری داشته باشد. این ویژگی به خصوص در محیط‌هایی اهمیت پیدا می‌کنند که کابل در نزدیکی منابع نویز و تجهیزات الکتریکی نصب می‌شود.

در نهایت روکش بیرونی از ساختار درونی کابل در برابر عوامل محیطی و آسیب‌های فیزیکی محافظت می‌کند. این روکش باید با شرایط نصب و نحوه کابل‌کشی سازگاری مناسبی داشته باشد.

ساختار کابل کواکسیال LMR300

تفاوت کابل کواکسیال LMR300 با کابل کواکسیال LMR400 و LMR600

LMR300، LMR400 و LMR600 هر سه در گروه کابل‌های کواکسیال 50 اهم قرار می‌گیرند، اما از نظر ابعاد، افت سیگنال، انعطاف‌پذیری و محدوده کاربرد یکسان نیستند. جدول زیر مقایسه‌ای بین این کابل‌ها را ارائه می‌دهد.

به‌طور کلی هر چه به سمت کابل‌های ضخیم‌تر مانند LMR400 و LMR600 حرکت کنیم، امکان دستیابی به افت کمتر در مسیرهای طولانی‌تر افزایش پیدا می‌کند، اما در مقابل حجم کابل بیشتر شده و نصب آن معمولاً به فضای بیشتری نیاز دارد.

ویژگی‌ها و مزایای کابل کواکسیال LMR300

• انتقال مناسب سیگنال‌های RF: امپدانس 50 اهم باعث می‌شود این کابل با بسیاری از تجهیزات RF سازگاری داشته باشد. تطابق امپدانس میان کابل و تجهیزات یکی از عوامل مهم برای جلوگیری از بازتاب نامطلوب سیگنال است.
• افت سیگنال‌ کنترل شده: با توجه به قطر و ساختار کابل کواکسیال LMR300، این کابل در مقایسه با کابل‌های نازک‌تر برای مسیرهای طولانی‌تر عملکرد مناسبی دارد. البته برای تمام پروژه‌ها نمی‌توان یک فاصله ثابت تعیین کرد زیرا میزان افت واقعی به فرکانس و طول مسیر وابسته است.
• محافظت مناسب در برابر نویز: با وجود فویل و شیلد بافته شده، محافظت کابل در برابر نویزهای الکترومغناطیسی افزایش پیدا می‌کند. این ویژگی در محیط‌های دارای تجهیزات الکتریکی و ارتباطی اهمیت بیشتری دارد.
• مقاومت مکانیکی مناسب: ساختار چند لایه کابل کواکسیال LMR300 باعث می‌شود در برابر آسیب‌های معمول هنگام نصب مقاومت مناسبی داشته باشد.
• ساختار مناسب برای پروژه‌های حرفه‌ای: کابل LMR300 از نظر ابعاد بین کابل‌های نازک‌تر و ضخیم‌تر قرار می‌گیرد. این ویژگی باعث می‌شود برای پروژه‌هایی که به عملکرد مناسب بدون استفاده از کابل بسیار بزرگ نیاز دارند، گزینه قابل قبولی باشد.
• مناسب برای سیستم‌های ارتباط بی‌سیم: این نوع کابل برای اتصال تجهیزاتی مانند رادیو، آنتن و تجهیزات مخابراتی که با امپدانس 50 اهم کار می‌کنند، قابل استفاده است.

کاربرد کابل کواکسیال LMR300

کاربرد کابل LMR300 را باید بر اساس مشخصات سیستم و نیاز پروژه تعیین کرد. این کابل بیشتر در پروژه‌هایی کاربرد دارد که انتقال سیگنال RF در بستر 50 اهم اهمیت دارد.

📌 سیستم‌های آنتن:

یکی از مهم‌ترین کاربردهای کابل کواکسیال LMR300 اتصال آنتن به تجهیزات ارتباطی است. در این سیستم‌ها، کاهش اتلاف مسیر اهمیت زیادی دارد، زیرا کاهش توان سیگنال می‌تواند روی عملکرد لینک اثر بگذارد.

📌 تجهیزات مخابراتی:

کابل کواکسیال در برخی از تجهیزات مخابراتی و ارتباطی وظیفه اتصال بخش‌های مختلف سیستم را بر عهده دارد. کابل LMR300 می‌تواند در مسیرهایی که به کابل 50 اهم با عملکرد مناسب نیاز دارند مورد استفاده قرار گیرد.

📌 تجهیزات رادیویی:

برای اتصال تجهیزات رادیویی به آنتن، استفاده از کابلی با امپدانس مناسب اهمیت دارد. LMR300 به دلیل امپدانس 50 اهم می‌تواند برای چنین کاربردهایی مناسب باشد.

📌 سیستم‌های ارتباط بی‌سیم:

در سیستم‌های ارتباط بی‌سیم، کابل باید میان تجهیزات رادیویی و آنتن تا حد امکان تلفات کنترل‌شده‌ای داشته باشد. انتخاب کابل کواکسیال LMR300 می‌تواند برای مسیرهای متوسط، راهکاری مناسب و متعادل از لحاظ عملکرد و اجرای کابل‌کشی باشد.

📌 تجهیزات اندازه‌گیری و تست RF:

در برخی تجهیزات آزمایشگاهی و سیستم‌های اندازه‌گیری، مشخصات الکتریکی کابل اهمیت بالایی دارد. استفاده از کابل مناسب مانند LMR300 می‌تواند از ایجاد خطا در مسیر انتقال سیگنال جلوگیری کند.

چه زمانی LMR300 انتخاب اقتصادی‌تری است؟

هنگام انتخاب کابل کواکسیال LMR300 بهتر است سه عامل مهم را هم‌زمان در نظر بگیرید: طول مسیر، فرکانس کاری و شرایط نصب. همین سه مورد مشخص می‌کنند که LMR300 برای پروژه شما انتخاب مناسبی است یا بهتر است سراغ کابل دیگری بروید.

اگر مسیر انتقال سیگنال متوسط باشد و محدودیت فضا، سهولت نصب و هزینه کابل اهمیت داشته باشد، کابل LMR300 می‌تواند تعادل مناسبی ایجاد کند. در این شرایط انتخاب کابل بزرگ‌تر صرفاً به دلیل افت کمتر، الزاماً به معنای انتخاب بهتر نیست.

از طرف دیگر، اگر مسیر انتقال بسیار طولانی باشد یا فرکانس کاری و میزان افت سیگنال حساسیت بالایی داشته باشد، باید افت واقعی کابل در فرکانس مورد نظر بررسی شود. در این شرایط مدل‌های ضخیم‌تر گزینه مناسب‌تری می‌باشند.

بنابراین انتخاب کابل کواکسیال LMR300 زمانی مناسب و اقتصادی است که پروژه به یک کابل 50 اهم نیاز داشته باشد، اما استفاده از کابل‌های ضخیم‌تر مانند LMR400 و LMR600 ضرورت نداشته باشد.

نصب کابل کواکسیال LMR300

نصب صحیح کابل کواکسیال LMR300 به اندازه انتخاب خود کابل اهمیت دارد. حتی یک کابل با کیفیت نیز در صورت خم شدن بیش از حد، آسیب دیدن روکش یا نصب نادرست کانکتور ممکن است عملکرد مطلوبی نداشته باشد. بنابراین هنگام نصب کابل به نکات زیر توجه کنید.

هنگام عبور کابل از داکت، لوله فلکسی یا مسیرهای طولانی، نباید فشار کششی زیادی به آن وارد شود. کشیدن شدید کابل ممکن است به روکش و ساختار داخلی آسیب وارد کند. از خم کردن شدید کابل نیز جلوگیری کنید. خم کردن بیش از اندازه ساختار کابل را تحت فشار قرار می‌دهد و مشخصات الکتریکی کابل را تغییر می‌دهد.

کابل و کانکتور باید با مشخصات یکدیگر هماهنگ باشند. استفاده از کانکتور نامناسب می‌تواند باعث افت و بازتاب سیگنال شود، بنابراین پیش از نصب، باید قطر و ساختار کابل LMR300 با کانکتور مورد نظر بررسی شود.

ورود رطوبت، گرد و غبار یا آسیب فیزیکی به کابل می‌تواند عملکرد اتصال را تحت تأثیر قرار دهد. بنابراین در پروژه‌های بیرونی، باید از محل اتصال در برابر شرایط محیطی محافظت شود. همچنین آب‌بندی مناسب کانکتورها در سیستم‌هایی که در معرض بارندگی یا رطوبت قرار دارند، اهمیت زیادی دارد.

بهتر است کابل LMR300 در مسیری نصب شود که احتمال آسیب فیزیکی در آن کمتر باشد. مسیر این کابل در محیط‌هایی که دارای منابع ایجادکننده نویز الکترومغناطیسی بسیار قوی هستند، باید به درستی انتخاب شود. در نهایت پس از پایان کابل‌کشی، بهتر است مسیر و اتصالات بررسی شوند. له‌شدگی کابل، خم‌های شدید، آسیب روکش و شل بودن کانکتورها باید قبل از راه‌اندازی کامل سیستم برطرف شوند.

عوامل موثر بر قیمت کابل کواکسیال LMR300

قیمت کابل کواکسیال LMR300 تنها به متراژ آن وابسته نیست. عوامل مختلفی در تعیین قیمت نهایی این محصول نقش دارند و باید هنگام مقایسه محصولات، مشخصات آنها را در نظر گرفت.

عوامل موثر بر قیمت کابل کواکسیال LMR300 عبارتند از:

کیفیت هادی مرکزی: نوع و کیفیت هادی از عوامل مهم در قیمت کابل محسوب می‌شود. کیفیت مواد اولیه مورد استفاده در بخش هادی می‌تواند روی رسانایی، افت سیگنال و عملکرد بلندمدت کابل تأثیر بگذارد.

کیفیت عایق داخلی: عایق داخلی نقش مهمی در مشخصات الکتریکی کابل دارد. استفاده از مواد مناسب در ساخت این قسمت، یکی از عواملی است که می‌تواند روی کیفیت و قیمت کابل تأثیر داشته باشد.

کیفیت شیلدینگ: اگر کیفیت لایه محافظ در برابر نویز پایین باشد، ممکن است در محیط‌های خاص عملکرد سیستم تحت تأثیر قرار بگیرد. بنابراین نوع فویل، کیفیت شیلد بافته‌شده و نحوه ساخت لایه‌های محافظ، از موارد مؤثر بر عملکرد و قیمت کابل هستند.

نوع و کیفیت روکش: شرایط نصب در انتخاب روکش اهمیت زیادی دارد. کابلی که برای شرایط محیطی خاص طراحی شده باشد، باید روکش متناسب با آن شرایط داشته باشد. مقاومت در برابر رطوبت، تابش خورشید یا شرایط مکانیکی می‌تواند بر نوع مواد مورد استفاده و قیمت نهایی کابل اثر بگذارد.

متراژ سفارش: طبیعی است که قیمت نهایی سفارش با توجه به متراژ مورد نیاز تغییر کند. خرید متراژ بیش از نیاز ممکن است هزینه پروژه را افزایش دهد. به همین دلیل، باید قبل از خرید، مسیر کابل‌کشی اندازه‌گیری شود.

شرایط بازار و نوسانات قیمت مواد اولیه: قیمت مواد اولیه مورد استفاده در تولید کابل، می‌تواند بر قیمت روز کابل کواکسیال LMR300 تأثیر بگذارد. به همین دلیل، برای دریافت قیمت دقیق، بهتر است پیش از ثبت سفارش استعلام به‌ روز انجام شود.

خرید و قیمت کابل کواکسیال LMR300

اشتباهات رایج هنگام خرید کابل LMR300

یکی از اشتباهات رایج، انتخاب کابل بر اساس ضخامت آن است. ضخیم‌تر بودن کابل همیشه به معنی مناسب‌تر بودن آن برای همه پروژه‌ها نیست. اشتباه دیگر، نادیده گرفتن امپدانس سیستم است. کابل LMR300 برای سیستم‌های 50 اهم طراحی شده است و باید با تجهیزات و اجزای سازگار استفاده شود.

از طرف دیگر برخی خریداران بدون توجه به طول مسیر اقدام به خرید می‌کنند. در صورتی که طول کابل و فرکانس کاری، نقش مهمی در انتخاب مدل مناسب دارند.

انتخاب کانکتور نامناسب نیز می‌تواند مشکل‌ساز باشد. حتی اگر کابل کیفیت بالایی داشته باشد، اتصال نامناسب عملکرد کل مسیر را تحت تأثیر قرار می‌دهد.

در نهایت، توجه نکردن به شرایط محیطی نصب می‌تواند عمر مفید کابل را کاهش دهد. محل عبور کابل، رطوبت، تابش خورشید و احتمال آسیب مکانیکی باید پیش از خرید بررسی شوند.

خرید کابل کواکسیال LMR300

برای خرید کابل کواکسیال LMR300، اولین قدم مشخص کردن نیاز واقعی پروژه است. انتخاب کابل تنها بر اساس نام مدل یا قیمت پایین، روش مناسبی برای تصمیم‌گیری نیست. همچنین هنگام خرید طول مسیر، فرکانس سیستم و سازگاری با تجهیزات را در نظر بگیرید تا کابل با شرایط پروژه هماهنگی لازم را داشته باشند.

محل نصب کابل اهمیت زیادی دارد. نصب داخلی، فضای بیرونی، محیط صنعتی یا مسیرهای دارای محدودیت فضا، هر کدام شرایط متفاوتی ایجاد می‌کنند.

انتخاب فروشنده مناسب، بخش مهمی از فرآیند خرید کابل است. مجموعه کابل آن با فعالیت در زمینه عرضه انواع کابل‌های کواکسیال، شبکه، مخابراتی و سیم و کابل برق، تلاش می‌کند محصولات مورد نیاز پروژه‌های مختلف را با امکان بررسی مشخصات و انتخاب آگاهانه در اختیار مشتریان قرار دهد.

جمع‌بندی

کابل کواکسیال LMR300 یک کابل 50 اهم است که می‌تواند در سیستم‌های آنتن، تجهیزات مخابراتی، ارتباطات بی‌سیم و پروژه‌های مختلف فرکانس بالا مورد استفاده قرار گیرد. ساختار این کابل، تعادل مناسبی میان ابعاد، سهولت نصب و عملکرد انتقال ایجاد می‌کند.

در نهایت، انتخاب نهایی کابل باید بر اساس شرایط واقعی پروژه انجام شود. فرکانس کاری، طول مسیر، نوع تجهیزات، امپدانس، شرایط نصب و نوع کانکتور از مهم‌ترین مواردی هستند که باید قبل از خرید کابل بررسی شوند.

سوالات متداول

1. کابل کواکسیال LMR300 برای چه کاربردهایی مناسب است؟
✅ این کابل بیشتر برای انتقال سیگنال‌های RF در سیستم‌های 50 اهم استفاده می‌شود و می‌تواند در تجهیزات مخابراتی، سیستم‌های آنتن، ارتباطات بی‌سیم و برخی پروژه‌های تخصصی RF کاربرد داشته باشد.

2. تفاوت اصلی کابل کواکسیال LMR300 با کابل LMR400 چیست؟
✅ LMR400 قطر بیشتری دارد و برای مسیرهایی که کاهش افت سیگنال اهمیت زیادی دارد، انتخاب مناسب‌تری است. LMR300 ابعاد کوچک‌تر و نصب ساده‌تری دارد و برای مسیرهای متوسط انتخاب خوبی محسوب می‌شود.

3. آیا کابل کواکسیال LMR300 برای مسیرهای طولانی مناسب است؟
✅ کابل LMR300 برای مسیرهای متوسط می‌تواند گزینه خوبی باشد، اما در مسیرهای بسیار طولانی باید میزان افت در فرکانس موردنظر محاسبه و بررسی شود.

4. آیا می‌توان از هر کانکتوری برای کابل LMR300 استفاده کرد؟
✅ خیر، کانکتور باید با قطر، ساختار و مشخصات کابل سازگار باشد. همچنین امپدانس کانکتور باید با امپدانس کابل LMR300 که 50 اهم است، هماهنگ باشد.

5. قیمت این کابل به چه عواملی بستگی دارد؟
✅ کیفیت مواد اولیه، ساختار هادی و شیلد، نوع روکش، متراژ سفارش و شرایط بازار از مهم‌ترین عوامل مؤثر بر قیمت این کابل هستند.

برای مشاوره رایگان و کسب اطلاعات بیشتر درباره انواع کابل کواکسیال LMR با کارشناسان مجموعه کابل آن تماس بگیرید.
