کابل کواکسیال ترکیبی روکش مس Rg59 08/96 (Awg 2*22)

در دنیای سیستم‌های نظارتی، یک کابل کواکسیال ترکیبی روکش مس Rg59 08/96 (Awg 2*22)، هزینه و زمان‌بر بودن فرآیند نصب بوده است. کابل‌کشی مجزا برای انتقال تصویر و تأمین برق دوربین‌ها نه تنها فرآیند را کند می‌کند، بلکه هزینه‌های نیروی کار و مواد مصرفی را نیز افزایش می‌دهد و در نهایت ممکن است به یک نصب نامنظم و غیرحرفه‌ای منجر شود. در پاسخ به این چالش، کابل کواکسیال ترکیبی به عنوان یک راهکار یکپارچه و هوشمندانه، فرآیند نصب را متحول کرده است.

این محصول با ادغام کابل تصویر کواکسیال RG59 و کابل برق $2\times 22$ AWG در یک روکش واحد، نیاز به کابل‌کشی مضاعف را به طور کامل از بین می‌برد. این طراحی هوشمندانه، مزایای کلیدی و ملموسی را به همراه دارد:

• صرفه‌جویی چشمگیر در زمان و هزینه: با اجرای تنها یک کابل به جای دو کابل مجزا، زمان نصب به نصف کاهش می‌یابد. این امر مستقیماً به کاهش هزینه‌های مربوط به نیروی کار و مواد مصرفی مانند بست‌ها و داکت‌ها منجر می‌شود. انتخاب این کابل یک تصمیم اقتصادی و لجستیکی کارآمد است که بازدهی پروژه شما را به حداکثر می‌رساند.
• نصب حرفه‌ای و منظم: استفاده از یک کابل واحد، ظاهری بسیار تمیزتر، منظم‌تر و حرفه‌ای‌تر به کابل‌کشی پروژه شما می‌بخشد. این ویژگی به خصوص در محیط‌های داخلی و مکان‌هایی که زیبایی ظاهری اهمیت دارد، یک مزیت بزرگ محسوب می‌شود.
• عملکرد قابل اعتماد: این کابل به طور ویژه برای ارائه سیگنال ویدیویی با کیفیت و تغذیه برق پایدار برای طیف گسترده‌ای از دوربین‌های مداربسته آنالوگ و HD طراحی شده است. ساختار مهندسی‌شده آن تضمین می‌کند که هر دو بخش تصویر و برق بدون تداخل با یکدیگر، عملکردی بهینه داشته باشند.

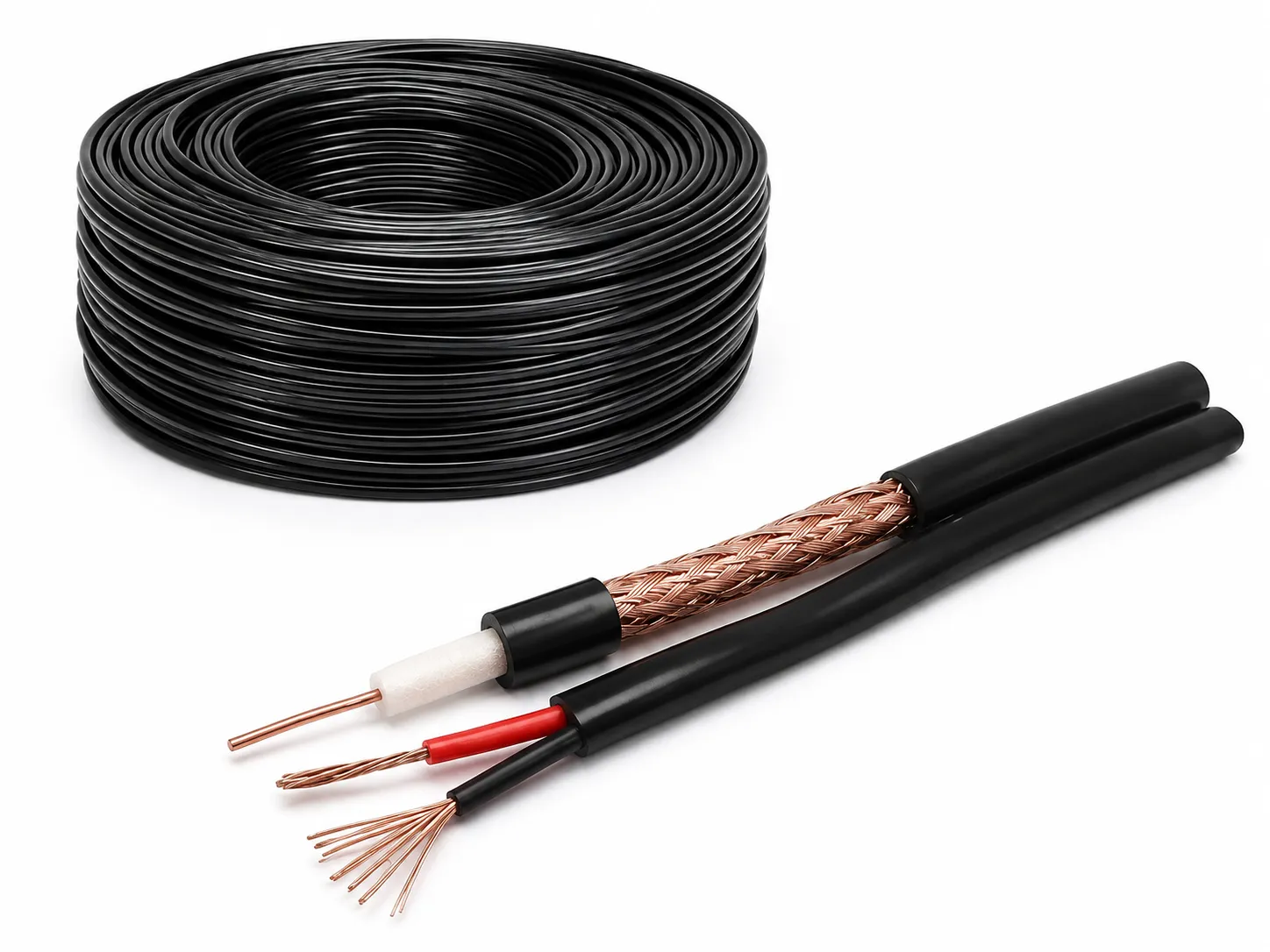

کالبدشکافی فنی کابل – آشنایی دقیق با ساختار و عملکرد هر جزء

برای درک کامل قابلیت‌های این کابل، لازم است با ساختار داخلی و اجزای تشکیل‌دهنده آن آشنا شویم. کابل‌های کواکسیال (Coaxial) یا هم‌محور، بر اساس یک طراحی مهندسی دقیق ساخته شده‌اند: یک هادی مرکزی که توسط لایه‌های متوالی عایق و محافظ احاطه شده تا سیگنال الکتریکی را از نویز و تداخلات محیطی ایزوله کند.

مغزی (هادی مرکزی) ۰.۸ میلی‌متری روکش مس (CCA): تعادل هوشمندانه کیفیت و هزینه

قلب هر کابل کواکسیال، هادی مرکزی آن است که وظیفه انتقال سیگنال اصلی ویدیو را بر عهده دارد. در این کابل، مغزی از جنس آلومینیوم با روکش مس (CCA – Copper Clad Aluminum) با قطر 0.8 میلی‌متر ساخته شده است. این یک انتخاب مهندسی هوشمندانه است که مزایا و محدودیت‌های خاص خود را دارد:

• تعریف و مزایای CCA: CCA به یک هسته آلومینیومی اطلاق می‌شود که با لایه‌ای نازک از مس پوشانده شده است. مزیت اصلی این ساختار، کاهش هزینه تمام‌شده محصول است، زیرا آلومینیوم به مراتب ارزان‌تر از مس خالص است. علاوه بر این، وزن سبک‌تر آلومینیوم، حمل و نقل کابل و فرآیند کابل‌کشی در ارتفاع را آسان‌تر می‌کند.
• محدودیت‌ها و راهکار مهندسی: با این حال، باید توجه داشت که آلومینیوم مقاومت الکتریکی بالاتری نسبت به مس خالص (CCC) دارد و انعطاف‌پذیری آن نیز کمتر است که این موارد می‌توانند مسافت مؤثر انتقال سیگنال را محدود کنند. سازنده این کابل با درک این محدودیت، یک راهکار مهندسی هوشمندانه به کار برده است: افزایش قطر مغزی به 0.8 میلی‌متر. این قطر که از بسیاری از کابل‌های RG59 استاندارد (با قطر 0.6 یا 0.7 میلی‌متر) بیشتر است، مقاومت الکتریکی بالاتر آلومینیوم را تا حد زیادی جبران کرده و به حفظ کیفیت سیگنال در مسافت‌های عملیاتی کمک شایانی می‌کند. بنابراین، این محصول صرفاً یک “کابل ارزان” نیست، بلکه یک “کابل با مهندسی ارزش” است که برای ارائه حداکثر کارایی در محدوده قیمت خود بهینه شده است.

عایق دی‌الکتریک (Dielectric Insulator): نگهبان خلوص سیگنال

اطراف مغزی مرکزی را لایه‌ای از عایق دی‌الکتریک، معمولاً از جنس فوم پلی‌اتیلن (FPE)، فرا گرفته است. این لایه نقشی حیاتی و دوگانه دارد: اولاً، مغزی را از شیلد فلزی بیرونی جدا نگه می‌دارد تا از اتصال کوتاه و از بین رفتن سیگنال جلوگیری کند. ثانیاً، با حفظ فاصله دقیق و ثابت بین این دو هادی، امپدانس مشخصه کابل را روی $75\Omega$ (اهم) ثابت نگه می‌دارد. حفظ امپدانس $75\Omega$ برای سازگاری با تجهیزات ویدیویی استاندارد و جلوگیری از بازگشت سیگنال (Signal Reflection) که باعث ایجاد سایه و افت شدید کیفیت تصویر می‌شود، ضروری است.

شیلد بافته شده ۹۶ رشته (Braided Shield): سپری در برابر نویز

لایه بعدی، شیلد یا محافظ بافته شده است که مانند یک سپر فلزی عمل می‌کند. این شیلد از 96 رشته سیم نازک (معمولاً از آلیاژ آلومینیوم با روکش مس یا CCAM) تشکیل شده که به صورت متراکم به دور عایق دی‌الکتریک بافته شده‌اند. وظیفه اصلی این شیلد، محافظت از سیگنال ویدیویی در برابر تداخلات الکترومغناطیسی (EMI) و فرکانس‌های رادیویی (RFI) است. این نویزها می‌توانند از منابع مختلفی مانند کابل‌های برق، موتورهای الکتریکی، لامپ‌های فلورسنت و دستگاه‌های بی‌سیم ساطع شوند و در صورت نفوذ به کابل، باعث ایجاد خطوط افقی، برفک و افت کیفیت شدید در تصویر می‌شوند. تراکم 96 رشته یک استاندارد صنعتی رایج است که برای اکثر محیط‌های مسکونی و تجاری کوچک که سطح نویز متوسطی دارند، محافظت کاملاً کافی و مؤثری را فراهم می‌کند.

کابل برق همراه (2×22 AWG): تغذیه پایدار و مطمئن

بخش دوم این کابل ترکیبی، شامل دو رشته سیم برق مجزا با استاندارد سایزبندی 22 AWG است. AWG یا (American Wire Gauge) یک استاندارد برای اندازه‌گیری قطر سیم‌های الکتریکی است که در آن، عدد AWG بالاتر به معنای سیم نازک‌تر است. دو رشته سیم با گیج 22 برای تأمین برق $12VDC$ مورد نیاز اکثر دوربین‌های مداربسته استاندارد (مانند دوربین‌های Bullet و Dome) در فواصل توصیه‌شده برای این کابل، کاملاً مناسب و کافی است. این سایز سیم از افت ولتاژ شدید که می‌تواند منجر به خاموش شدن دید در شب (IR) یا ری‌استارت شدن دوربین شود، جلوگیری می‌کند.

روکش نهایی PVC مقاوم (Outer Jacket): محافظ فیزیکی کابل

تمامی این اجزا در نهایت توسط یک روکش مقاوم از جنس PVC (پلی‌وینیل کلراید) محافظت می‌شوند. این غلاف بیرونی، وظیفه محافظت از ساختار داخلی کابل در برابر عوامل فیزیکی مانند سایش، کشیدگی، رطوبت و تغییرات دمایی را بر عهده دارد و دوام و طول عمر کابل را در شرایط مختلف نصب تضمین می‌کند.

مشخصات فنی کلیدی در یک نگاه

برای کمک به تصمیم‌گیری سریع و مقایسه آسان، مشخصات فنی این کابل در جدول زیر به همراه توضیح کاربردی هر ویژگی ارائه شده است. این جدول به شما کمک می‌کند تا فراتر از اعداد و ارقام، مفهوم عملی هر مشخصه را درک کنید.

کاربردهای اصلی و سازگاری گسترده – این کابل برای چه سیستم‌هایی ایده‌آل است؟

این کابل به دلیل سازگاری بالا و عملکرد قابل اعتماد، برای طیف وسیعی از پروژه‌های نظارتی مناسب است. این محصول به طور کامل با سیستم‌های آنالوگ سنتی (CVBS) و همچنین تمامی تکنولوژی‌های مدرن HD-over-Coax شامل AHD (Analog High Definition)، HD-CVI (High Definition Composite Video Interface) و HD-TVI (High Definition Transport Video Interface) سازگار است. این سازگاری گسترده، آن را به یک انتخاب همه‌کاره برای سناریوهای زیر تبدیل می‌کند:

• امنیت خانگی و آپارتمان‌ها: گزینه‌ای عالی برای نصب دوربین در ورودی‌ها، پارکینگ، حیاط و سایر نقاط حساس منازل مسکونی.
• کسب‌وکارهای کوچک و متوسط (SMBs): راه‌حلی مقرون‌به‌صرفه برای نظارت بر فروشگاه‌ها، دفاتر، انبارهای کوچک و رستوران‌ها.
• پروژه‌های ارتقا: این کابل بهترین گزینه برای جایگزینی سیستم‌های آنالوگ قدیمی با دوربین‌های HD جدید است. ظهور فناوری‌های AHD/CVI/TVI به کاربران این امکان را داد که بدون نیاز به تعویض کامل زیرساخت کابل‌کشی، کیفیت سیستم خود را به HD ارتقا دهند. این کابل دقیقاً برای پر کردن همین شکاف بازار طراحی شده است: ارائه پشتیبانی از کیفیت HD با هزینه‌ای بسیار کمتر از کابل‌های تمام مس یا مهاجرت کامل به سیستم‌های تحت شبکه (IP).

با این حال، برای حفظ شفافیت و کمک به انتخاب صحیح، لازم است به مواردی که استفاده از این کابل ممکن است ایده‌آل نباشد نیز اشاره شود. در محیط‌هایی با نویز الکترومغناطیسی بسیار شدید (مانند کارخانجات صنعتی با ماشین‌آلات سنگین) یا برای کابل‌کشی در مسافت‌های بسیار طولانی (بیش از 150-200 متر)، گزینه‌هایی با شیلد قوی‌تر (مانند شیلد دوگانه یا چهارگانه) و مغزی تمام مس (CCC) یا حتی فیبر نوری، انتخاب‌های مناسب‌تری خواهند بود.

راهنمای عملی – حداکثر متراژ کابل‌کشی و مدیریت افت سیگنال

برای دستیابی به بهترین نتیجه از این کابل، درک مفهوم افت سیگنال و رعایت اصول نصب صحیح ضروری است.

درک پدیده افت سیگنال (Attenuation)

افت سیگنال به ضعیف شدن تدریجی سیگنال تصویر با افزایش طول کابل گفته می‌شود. این پدیده فیزیکی اجتناب‌ناپذیر است و در صورت شدت یافتن، منجر به کاهش وضوح، محو شدن رنگ‌ها، ایجاد نویز در تصویر یا حتی از دست رفتن کامل آن می‌شود. عوامل اصلی مؤثر بر افت سیگنال عبارتند از:

• طول کابل: مهم‌ترین عامل؛ هرچه کابل طولانی‌تر باشد، افت سیگنال بیشتر است.
• جنس مغزی: مقاومت الکتریکی بالاتر CCA نسبت به مس خالص، باعث افت سیگنال بیشتر در مسافت یکسان می‌شود.
• فرکانس سیگنال: سیگنال‌های ویدیویی با رزولوشن بالاتر (HD) فرکانس بالاتری دارند و در نتیجه افت سیگنال بیشتری را تجربه می‌کنند.
• کیفیت اتصالات: یک اتصال ضعیف یا کانکتور بی‌کیفیت می‌تواند به تنهایی باعث افت شدید سیگنال شود.

حداکثر متراژ کابل‌کشی واقع‌بینانه

با در نظر گرفتن ساختار CCA این کابل، ارائه یک راهنمای فاصله واقع‌بینانه برای مدیریت انتظارات مشتری ضروری است. جدول زیر حداکثر متراژ توصیه شده برای حفظ کیفیت تصویر قابل قبول را بر اساس رزولوشن دوربین نشان می‌دهد:

• دوربین‌های آنالوگ استاندارد (CVBS): تا 250-300 متر
• دوربین‌های HD 720p/1080p (AHD/CVI/TVI): تا 150 متر
• دوربین‌های با رزولوشن بالاتر (4MP/5MP): تا 100 متر

نکات طلایی برای نصب بی‌نقص و به حداقل رساندن نویز

1. انتخاب مسیر مناسب: تا حد امکان کابل را از کنار کابل‌های برق فشار قوی، موتورهای الکتریکی، و سایر منابع تولید نویز دور نگه دارید.
2. اجتناب از خمش‌های شدید: از خم کردن کابل با زاویه تند (کمتر از شعاع 10 برابر قطر کابل) خودداری کنید. این کار می‌تواند به ساختار داخلی آن آسیب زده و امپدانس را تغییر دهد که منجر به افت کیفیت تصویر می‌شود.
3. استفاده از کانکتورهای باکیفیت: یک اتصال ضعیف می‌تواند تمام مزایای یک کابل خوب را از بین ببرد. همواره از کانکتورهای BNC باکیفیت، به خصوص نوع پرسی، استفاده کنید که اتصالی محکم و پایدار ایجاد می‌کنند.

راهنمای گام‌به‌گام اتصال کانکتور BNC (نوع پرسی)

اتصال نادرست کانکتور BNC یکی از شایع‌ترین دلایل نویز و قطعی تصویر است. برای یک اتصال بی‌نقص، مراحل زیر را دنبال کنید:

1. آماده‌سازی کابل: با استفاده از ابزار سیم‌لخت‌کن مخصوص، حدود 1.5 سانتی‌متر از روکش PVC بیرونی را بردارید. شیلد بافته شده را به عقب برگردانید و روی روکش قرار دهید. سپس حدود 1 سانتی‌متر از عایق دی‌الکتریک را لخت کنید تا مغزی مسی نمایان شود.
2. پرس کردن پین مرکزی: پین طلایی کانکتور را روی مغزی قرار دهید و با استفاده از آچار پرس مخصوص، آن را محکم کنید.
3. اتصال نهایی: بدنه اصلی کانکتور را روی کابل قرار دهید تا پین مرکزی در جای خود کلیک کند. سپس حلقه فلزی را روی شیلد و روکش به سمت بدنه کانکتور بکشید و با بخش مناسب آچار پرس، آن را محکم کنید تا اتصالی یکپارچه و مطمئن ایجاد شود.

سوالات متداول:

۱: تفاوت اصلی این کابل با کابل‌های تمام مس (CCC) چیست و کدام را باید انتخاب کنم؟

پاسخ: تفاوت اصلی در جنس مغزی، هزینه و حداکثر مسافت انتقال سیگنال است. کابل‌های تمام مس (CCC) رسانایی بهتر، مقاومت کمتر و انعطاف‌پذیری بیشتری دارند و برای پروژه‌های حساس، مسافت‌های طولانی (بیش از 150 متر) یا محیط‌های با نویز بالا انتخاب بهتری هستند. اما هزینه آنها به مراتب بیشتر است. این کابل CCA با ارائه تعادلی عالی بین قیمت و عملکرد، برای اکثر کاربردهای خانگی و تجاری کوچک تا متوسط با بودجه محدود و مسافت‌های استاندارد، گزینه‌ای هوشمندانه و کاملاً کافی است.

۲: آیا می‌توانم از این کابل برای دوربین‌های IP (تحت شبکه) استفاده کنم؟

پاسخ: خیر. این کابل برای انتقال سیگنال‌های ویدیویی آنالوگ و HD-over-Coax طراحی شده است. دوربین‌های IP از سیگنال دیجیتال استفاده می‌کنند و برای اتصال به شبکه به کابل اترنت (کابل شبکه) مانند Cat5e یا Cat6 نیاز دارند.

پاسخ: کابل RG59 دارای مغزی نازک‌تری است و برای انتقال سیگنال‌های ویدیویی دوربین مداربسته که فرکانس نسبتاً پایینی دارند، بهینه شده است. در مقابل، کابل RG6 مغزی ضخیم‌تری دارد و برای انتقال سیگنال‌های با فرکانس بالا مانند سیگنال‌های ماهواره و تلویزیون دیجیتال طراحی شده است. استفاده از RG6 برای دوربین مداربسته در مسافت‌های کوتاه ممکن است حتی به دلیل عدم تطابق، کیفیت را کاهش دهد.

پاسخ: همانطور که در بخش راهنمای عملی ذکر شد، این فاصله به رزولوشن دوربین شما بستگی دارد. به عنوان یک قاعده کلی، برای دوربین‌های HD (1080p) تا 150 متر و برای دوربین‌های با رزولوشن بالاتر (4MP/5MP) تا 100 متر می‌توانید انتظار تصویری با کیفیت و بدون افت محسوس داشته باشید.

۵: اگر تصویر دوربینم نویز دارد، آیا مشکل از کابل است؟

پاسخ: نویز در تصویر می‌تواند دلایل مختلفی داشته باشد. کیفیت پایین کابل، طول بیش از حد مجاز، اتصالات ضعیف BNC، یا تداخل الکترومغناطیسی از منابع مجاور، همگی می‌توانند عامل نویز باشند. به عنوان اولین قدم، همیشه اتصالات BNC در هر دو سر کابل را بررسی کنید، زیرا اتصال نادرست شایع‌ترین دلیل بروز مشکل است.

جمع‌بندی – چرا باید همین حالا این کابل را انتخاب کنید؟

کابل کواکسیال ترکیبی RG59 روکش مس 0.8/96 + برق 2*22 AWG، بیش از یک محصول ساده، یک راهکار جامع و بهینه برای پروژه‌های نظارتی مدرن است. این کابل با در نظر گرفتن نیازهای واقعی نصابان و کاربران نهایی طراحی شده و ارزشی استثنایی را ارائه می‌دهد.

• راهکار اقتصادی: بهترین توازن ممکن بین قیمت و عملکرد را برای طیف وسیعی از پروژه‌ها فراهم می‌کند.
• نصب سریع و آسان: با طراحی ترکیبی هوشمندانه، در زمان و هزینه‌های نصب شما صرفه‌جویی می‌کند.
• سازگاری گسترده: به طور کامل از تمام سیستم‌های نظارتی آنالوگ و HD-over-Coax پشتیبانی می‌کند و انتخابی مطمئن برای پروژه‌های جدید و ارتقاء سیستم‌های قدیمی است.
• کیفیت قابل اعتماد: با ساختار مهندسی‌شده (مغزی ۰.۸ میلی‌متری و شیلد ۹۶ رشته)، تصویری واضح و بدون نویز را در فواصل استاندارد تضمین می‌کند.

پروژه نظارتی خود را با انتخابی هوشمند، بهینه و مقرون‌به‌صرفه آغاز کنید. همین حالا این کابل را به سبد خرید خود اضافه کنید و تفاوت را در نصب بعدی خود احساس کنید.
