مالتی پلکسر چیست و چه کاربردی دارد؟

مالتی پلکسر چیست ؟

مالتی پلکسر چیست و چه کاربردی دارد؟

در حوزه الکترونیک دیجیتال، مالتی پلکسرها که اغلب به اختصار “mux” نامیده می شوند، نقشی اساسی در تسهیل انتقال و ارتباطات کارآمد داده ایفا می کنند. این مقاله به پیچیدگی‌های مالتی پلکسرها می‌پردازد، تعریف، عملکردها و کاربردهای متنوع آنها را بررسی می‌کند. به عنوان یک متخصص در این زمینه، هدف این راهنمای جامع ارائه یک درک دقیق از مالتی پلکسرها است که هم برای تازه کارها و هم برای متخصصان باتجربه ارائه می دهد. مالتی پلکسر چیست ؟ با ما همراه باشید تا با این موضوع آشنا شوید و با انواع مالتی پلکسر ها آشنا شوید. کابل آن.

مالتی پلکسر که به عنوان mux یا MPX نیز شناخته می‌شود، یک مدار منطقی ترکیبی است که یکی از سیگنال‌های ورودی را انتخاب کرده و به یک خط خروجی ارسال می‌کند. مالتی پلکسرها اجزای ضروری در طراحی مدارهای دیجیتال هستند و کاربردهای متنوعی در الکترونیک و مخابرات دارند.

اجزای یک مالتی پلکسر

یک مالتی پلکسر استاندارد شامل چندین جزء ضروری است:

  1. پورت های ورودی: این ها نقاط ورودی سیگنال های ورودی مختلف هستند که باید مالتی پلکس شوند.
  2. انتخابگر یا ورودی های کنترل: یک مالتی پلکسر دارای ورودی های کنترلی است که تعیین می کند کدام سیگنال ورودی باید به خروجی ارسال شود.
  3. پورت خروجی: این نقطه پایانی است که سیگنال ورودی انتخاب شده پس از فرآیند مالتی پلکس شدن هدایت می شود.

مالتی پلکسرها چگونه کار می کنند

مالتی پلکسر سه جزء اصلی دارد:

  • خطوط ورودی
  • خطوط انتخاب
  • خط خروجی

خطوط ورودی سیگنال های دیجیتالی را حمل می کنند که باید بین آنها انتخاب شوند. خطوط انتخاب تعیین می کند که کدام یک از خطوط ورودی به خروجی متصل شود. خط خروجی سیگنال ورودی انتخاب شده را حمل می کند.

خطوط انتخاب توسط یک ورودی انتخابگر کنترل می شوند که خط انتخاب مورد نظر را فعال می کند. برای مالتی پلکسر n ورودی، n خط انتخاب وجود دارد که هر ورودی را به خروجی متصل می کند. فقط یکی از این خطوط می تواند در هر زمان فعال باشد و یکی از ورودی ها را به خروجی متصل کند.

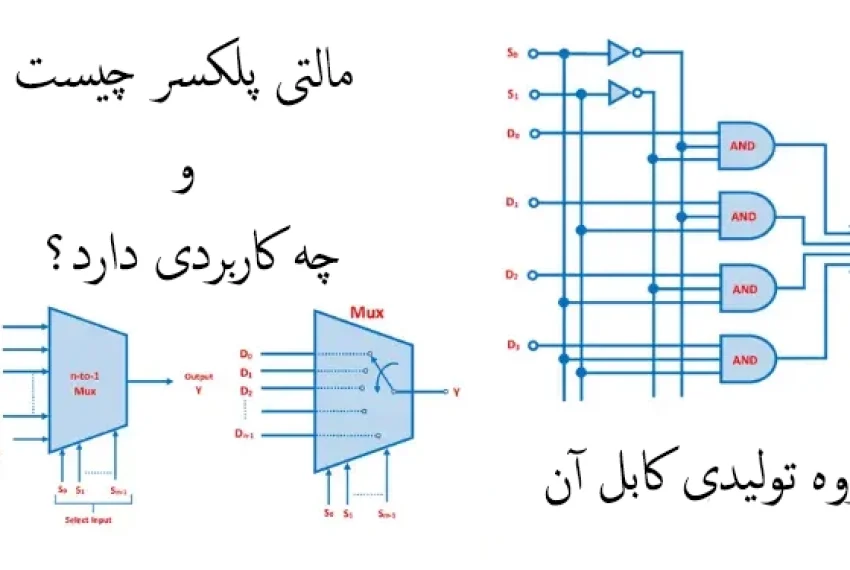

به عنوان مثال، مالتی پلکسر 4 به 1 دارای 4 ورودی، 2 خط انتخاب (S0 و S1) و 1 خروجی است. خطوط انتخاب یک عدد باینری 2 بیتی را تشکیل می دهند که یکی از 4 ورودی را انتخاب می کند. اگر S0S1 = 00، ورودی 0 انتخاب می شود. اگر S0S1 = 01، ورودی 1 انتخاب شده است و به همین ترتیب. سپس ورودی انتخاب شده به خط خروجی منفرد ارسال می شود.

یک مالتی پلکسر 4 به 1 با دو خط انتخاب S0 و S1

مالتی پلکسرها می توانند هر تعداد ورودی داده، خطوط انتخاب و یک خروجی داشته باشند. عرض خطوط انتخاب تعداد ورودی هایی را که می توان انجام داد را تعیین می کند. یک مالتی پلکسر n-to-1 به خطوط انتخاب ⌈log2(n)⌉ نیاز دارد.

کاربردهای مالتی پلکسر

مالتی پلکسرها به اجزای ضروری مدارها و سیستم های دیجیتال تبدیل شده اند. در اینجا برخی از کاربردهای اصلی آنها آورده شده است:

انتخاب داده و مسیریابی

یکی از کاربردهای کلیدی مالتی پلکسرها، انتخاب پویا بین چندین منبع ورودی و هدایت سیگنال انتخابی به خروجی است. آنها به عنوان سوئیچ های الکترونیکی سریع عمل می کنند که می توانند از جریان های داده مختلف نمونه برداری کنند و بر اساس منطق کنترل، مورد دلخواه را انتخاب کنند. این اجازه می دهد تا سیستم های انعطاف پذیر و قابل تنظیم مجدد بسازید.

سیستم های ارتباطی

در سیستم های مخابراتی، مالتی پلکسرها برای ترکیب چندین سیگنال و انتقال آنها بر روی یک رسانه مشترک استفاده می شوند. در انتهای گیرنده، سیگنال مالتی پلکس شده برای بازیابی سیگنال های اصلی، مالتی پلکس می شود. این امکان استفاده موثر از منابع گران قیمت مانند کابل های فیبر نوری را فراهم می کند.

مالتی پلکسرها فناوری هایی مانند مالتی پلکسی تقسیم فرکانس (FDM) و مالتی پلکس تقسیم زمان (TDM) را که در شبکه های تلفن، شبکه های سلولی، DSL و غیره استفاده می شوند، فعال می کنند. مالتی پلکسرها به دستیابی به استفاده از پهنای باند بالاتر در این سیستم ها کمک می کنند.

سیستم های اکتساب داده

در سیستم‌های اندازه‌گیری و آزمایش، می‌توان از مالتی پلکسر برای دریافت انتخابی سیگنال‌ها از حسگرهای مختلف و هدایت آنها به ADC برای دیجیتالی کردن استفاده کرد. این امکان اجرای اقتصادی سیستم های جمع آوری داده های چند کاناله را فراهم می کند.

آدرس دهی حافظه

مالتی پلکسرها نقش حیاتی در آدرس دهی و مسیریابی حافظه دارند. آنها برای مسیریابی آدرس از گذرگاه آدرس به محل حافظه مورد نظر استفاده می شوند. مالتی پلکسرها گذرگاه آدرس را به رمزگشاهای ردیف و ستون در RAM متصل می کنند تا به سلول حافظه مشخص شده دسترسی پیدا کنند.

طراحی منطق دیجیتال

مالتی پلکسرها به طور گسترده در طراحی منطق ترکیبی و ترتیبی استفاده می شوند. آنها به طراحی توابع منطقی پیچیده با استفاده از مالتی پلکسرهای ساده تر به عنوان بلوک های سازنده کمک می کنند. مالتی پلکسرها روشی انعطاف پذیر برای مسیریابی سیگنال ها و پیاده سازی منطق قابل برنامه ریزی ارائه می کنند.

به اشتراک گذاری سخت افزار و بهینه سازی منابع

مالتی پلکسرها امکان به اشتراک گذاری منابع سخت افزاری گران قیمت را در چندین برنامه کاربردی فراهم می کنند. به عنوان مثال، آنها می توانند سیگنال ها را از منابع مختلف به یک ADC مشترک یا یک میکروکنترلر هدایت کنند. مالتی پلکسرها به بهینه سازی استفاده از سخت افزار، کاهش تعداد قطعات و صرفه جویی در هزینه ها کمک می کنند.

یک مالتی پلکسر چگونه کار می کند؟

عملکرد یک مالتی پلکسر در توانایی آن برای انتخاب یک سیگنال ورودی خاص و ارسال آن به خروجی است. این فرآیند انتخاب توسط مقادیر باینری اعمال شده به ورودی های کنترل کنترل می شود. تعداد ورودی های کنترلی ظرفیت مالتی پلکسر را برای انتخاب از 2^n خط ورودی تعیین می کند که در آن ‘n’ تعداد ورودی های کنترل است.

تصمیم گیری باینری

ماهیت دودویی ورودی های کنترل، مالتی پلکسر را قادر می سازد تا تصمیم گیری کند. به عنوان مثال، در یک مالتی پلکسر 2 به 1، یک ورودی کنترلی تعیین می کند که آیا خروجی سیگنال ورودی اول یا دوم را منعکس می کند. با افزایش پیچیدگی، با مالتی پلکسرهای 4 به 1 یا 8 به 1، ورودی های کنترلی اضافی مسیریابی سیگنال پیچیده تری را امکان پذیر می کند.

نمایش جدول حقیقت

درک عملکرد مالتی پلکسر اغلب از طریق ایجاد یک جدول حقیقت ساده می شود. این جدول به طور سیستماتیک خروجی را برای هر ترکیب ممکن از سیگنال های ورودی و کنترل ترسیم می کند و نمایشی بصری از فرآیند تصمیم گیری مالتی پلکسر ارائه می دهد.

انواع مالتی پلکسر

انواع مختلفی از مالتی پلکسرها برای کار با انواع سیگنال ها و برنامه های کاربردی طراحی شده اند:

  • مالتی پلکسرهای آنالوگ: برای سوئیچ بین چندین سیگنال ورودی آنالوگ استفاده می شود. آنها با ولتاژ و جریان آنالوگ کار می کنند.
  • مالتی پلکسرهای دیجیتال: برای مسیریابی سیگنال های منطقی دیجیتال و عملکرد در سطوح ولتاژ باینری استفاده می شود. در منطق دیجیتال بسیار رایج است.
  • مالتی پلکسرهای TDM: چندین سیگنال دیجیتال کندتر را به هم متصل می کنند تا با استفاده از مالتی پلکسی تقسیم زمان از طریق یک پیوند مشترک سریعتر منتقل شوند. مورد استفاده در مخابرات
  • Multiplexers FDM: سیگنال های متعدد را در فرکانس های حامل مختلف مدوله می کند و آنها را برای اشتراک گذاری یک رسانه با استفاده از مالتی پلکسی تقسیم فرکانس ترکیب می کند. در ارتباطات رادیویی استفاده می شود.
  • مالتی پلکسرهای نوری: چندین کانال فیبر نوری را با استفاده از مالتی پلکسی تقسیم طول موج (WDM) روی یک پیوند نوری مشترک مسیریابی می کند. در ارتباطات فیبر نوری استفاده می شود.
  • سوئیچ های کراس بار: سوئیچ های مبتنی بر ماتریس که اتصالات هر به هر یک را بین چندین پورت ورودی/خروجی فراهم می کنند. برای انعطاف پذیری مسیریابی سیگنال استفاده می شود.
  • Bus Multiplexers: طراحی شده برای اشتراک دسترسی به گذرگاه پردازنده یا گذرگاه داده بین چندین دستگاه جانبی در یک سیستم.
  • مالتی پلکسر 2-به-1: دارای دو خط ورودی و یک خط خروجی است.
  • مالتی پلکسر 4 به 1: چهار خط ورودی با یک خط خروجی را در خود جای می دهد.
  • مالتی پلکسر 8 به 1: هشت خط ورودی را ارائه می دهد و آنها را در یک خط خروجی قیف می کند.
  • مالتی پلکسر 16 به 1: برای شانزده خط ورودی طراحی شده و آنها را در یک خط خروجی منفرد ادغام می کند.

کاربردهای انواع مختلف

انتخاب نوع مالتی پلکسر به مقیاس کاربرد بستگی دارد. مالتی پلکسرهای کوچکتر ممکن است برای کارهای ساده کافی باشند، در حالی که مالتی پلکسرهای بزرگتر برای سیستم های پیچیده تر، مانند مخابرات و پردازش داده، ضروری هستند.

ویژگی های کلیدی مالتی پلکسرها

برخی از ویژگی های مهم مالتی پلکسرها که بر عملکرد و کاربرد آنها تأثیر می گذارد عبارتند از:

  • تعداد ورودی/خروجی – انعطاف پذیری مسیریابی سیگنال را تعیین می کند. موکس های 2 به 1 به عنوان بلوک های ساختمانی بسیار رایج هستند.
  • عرض خط انتخاب – تعداد ورودی های پشتیبانی شده را به عنوان 2^خط انتخاب تعریف می کند. برای N ورودی، خطوط ⌈log2(N)⌉ مورد نیاز است.
  • تاخیر انتشار – سرعت سوئیچینگ mux. برای کاربردهای پرسرعت حیاتی است.
  • پهنای باند – محدوده فرکانس‌های سیگنالی که یک mux می‌تواند بدون اعوجاج کنترل کند. برای مالتی پلکسرهای آنالوگ مهم است.
  • مقاومت روشن – مقاومت بین ورودی و خروجی هنگام روشن شدن. بر کیفیت سیگنال آنالوگ تأثیر می گذارد.
  • جریان نشتی – جریان کوچکی که از طریق کلیدهای حالت خاموش نشت می کند. باعث ایجاد تداخل در برخی موکس های آنالوگ می شود.
  • خانواده منطقی – سازگاری با سطوح ولتاژ منطقی و نیازهای منبع تغذیه.
  • یک جهته/دو جهته – اینکه آیا جریان سیگنال فقط به ورودی خروجی می شود یا در هر دو جهت.

آی سی های مالتی پلکسر

در حالی که مالتی پلکسرها را می توان از گیت های اصلی ساخت، بسیاری از آی سی های مالتی پلکسر خارج از قفسه برای ادغام در سیستم ها در دسترس هستند:

  • 74HC157 – چهار موکس 2 به 1 برای منطق دیجیتال
  • 4051 – موکس آنالوگ 8 به 1 با سه خط انتخابی
  • CD74HC4067 – موکس آنالوگ 16 به 1 با 4 خط انتخابی
  • MC14051B – موکس دوگانه 4 به 1 در بسته 14 پین
  • MAX456 – هشت کانال FDM mux برای سیگنال های RF و IF
  • ADG706 – شش کانال TDM mux تا 3.2 گیگابیت بر ثانیه
  • 16908 – دوتایی فیبر نوری 4 به 1 با CWDM

اینها عملکرد مالتی پلکسر آماده را بدون نیاز به طراحی منطق سوئیچینگ پیچیده ارائه می کنند. آی سی های مختلف ترکیب های مختلفی از پیکربندی های ورودی/خروجی، پهنای باند، تاخیر انتشار و سطوح ولتاژ را ارائه می دهند.

پیاده سازی مالتی پلکسر

مالتی پلکسرها بسته به فناوری و کاربردها می توانند به روش های مختلفی پیاده سازی شوند:

منطق ترانزیستور ترانزیستور (TTL)

مالتی پلکسرهای اولیه بر منطق TTL با استفاده از ترانزیستورها یا گیت های منطقی به عنوان سوئیچ متکی بودند. گیت های AND-OR-Invert (AOI) پارچه سوئیچینگ هسته را تشکیل می دهند. موکس های TTL برای منطق دیجیتالی با سرعت پایین به خوبی کار می کنند.

CMOS مکمل

ساخت CMOS اجازه می دهد تا بسیاری از گیت های انتقال را روی تراشه ادغام کنند تا موکس های با چگالی بالا ایجاد کنند. ترانزیستورهای تکمیلی nMOS و pMOS به عنوان سوئیچ های کم مقاومت ON عمل می کنند. بسیار رایج برای منطق دیجیتال مدرن با استفاده از یکپارچه سازی در مقیاس بسیار بزرگ (VLSI).

آرسنید گالیم (GaAs)

فناوری آرسنید گالیوم می‌تواند با استفاده از HEMT (ترانزیستورهای با تحرک الکترون بالا) موکس‌هایی با سرعت بالا با تاخیر انتشار فقط 100 پیکوثانیه ایجاد کند. برای کاربردهای فوق سریع استفاده می شود.

میکروالکترومکانیکی (MEMS)

آینه های کوچک الکترومکانیکی ساخته شده بر روی تراشه های سیلیکونی با استفاده از فناوری MEMS می توانند پرتوهای نوری را به سمت سوئیچ انتخابی کانال های فیبر نوری هدایت کنند. برای ساخت مالتی پلکسرهای فوتونیک برای ارتباطات فیبر نوری استفاده می شود.

رله

رله های مکانیکی به عنوان سوئیچ در مالتی پلکسرهای اولیه تلفن برای مسیریابی سیگنال های آنالوگ استفاده می شدند. هنوز در برخی از برنامه های کاربردی خاص استفاده می شود، اما الکترونیک حالت جامد عملکرد بهتری را ارائه می دهد.

اجزای غیرفعال گسسته

اجزای غیرفعال مانند دیودها و ترانزیستورها می توانند مالتی پلکسرهای آنالوگ ساده با سرعت پایین بسازند. اما الکترونیک فعال یکپارچه عملکرد بهتری ارائه می دهد.

مزایا و معایب مالتی پلکسرها

مزایای

  • قابلیت انتخاب ورودی و مسیریابی انعطاف پذیر
  • اجازه می دهد تا چندین سیگنال را در کانال مشترک ترکیب کنید
  • امکان استفاده بهینه از منابع را فراهم می کند
  • نیازهای سخت افزاری را در مقایسه با کانال های اختصاصی کاهش می دهد
  • بلوک ساختمانی برای منطق قابل برنامه ریزی و سیستم های قابل تنظیم
  • به عنوان آی سی های ارزان قیمت در دسترس می باشد

معایب

  • تأخیر انتشار ورودی به خروجی می تواند یک مشکل برای سیگنال های پرسرعت باشد
  • مالتی پلکسرهای آنالوگ ممکن است از تداخل و تخریب سیگنال رنج ببرند
  • نیاز به منطق کنترل اضافی برای درایو خطوط انتخاب
  • برای سیگنال های مایکروویو با فرکانس بسیار بالا مناسب نیست
  • سربار چندپلکس کردن، توان عملیاتی موثر در کانال های مشترک را کاهش می دهد

نتیجه

مالتی پلکسرها اجزای ضروری سیستم های دیجیتال مدرن و زیرساخت های مخابراتی هستند. آنها روشی انعطاف‌پذیر برای به اشتراک گذاشتن منابع بین سیگنال‌های متعدد که منجر به پیاده‌سازی کارآمد می‌شوند، ارائه می‌کنند. با افزایش تقاضا در سرعت، پهنای باند و پیکربندی، مالتی پلکسرها به یافتن کاربردهای گسترده تری ادامه خواهند داد. پیشرفت‌های ساخت IC امکان ادغام تعداد فزاینده‌ای از کانال‌ها و عملکردهای مالتی پلکسر را در یک تراشه واحد فراهم می‌کند. مالتی پلکسرها به ساختن سیستم های چابک و قابل برنامه ریزی کمک می کنند که بتوانند با نیازهای در حال تکامل سازگار شوند.

خلاصه

مالتی پلکسرها مدارهای منطقی ترکیبی هستند که یکی از سیگنال های ورودی را انتخاب کرده و به یک خط خروجی ارسال می کنند. آنها به طور گسترده ای برای مسیریابی داده ها، ارتباطات، ابزار دقیق، آدرس دهی حافظه، طراحی منطقی و بهینه سازی منابع استفاده می شوند. کاربردهای اصلی عبارتند از ارتباطات TDM/FDM، اکتساب داده، اشتراک گذاری سخت افزار، منطق قابل برنامه ریزی و آدرس دهی حافظه. مالتی پلکسرها انعطاف پذیری، استفاده کارآمد از منابع و اتصال قابل تنظیم در سیستم های دیجیتال را فراهم می کنند.

در نتیجه، مالتی پلکسرها به عنوان اجزای ضروری در دنیای الکترونیک دیجیتال هستند. توانایی آنها در یکپارچه سازی و مدیریت موثر سیگنال های متعدد، آنها را در کاربردهای مختلف، از مخابرات گرفته تا سیستم های کنترل، ارزشمند می کند. با ادامه پیشرفت فناوری، نقش مالتی پلکسرها احتمالاً تکامل خواهد یافت و به نوآوری و اصلاح مداوم نیاز دارد.

هدف این مقاله ارائه دیدگاه متخصص در مورد مالتی پلکسرها، ارائه بینشی در مورد عملکرد درونی، انواع، کاربردها و چالش‌های مرتبط با آن‌ها است. با درک نقش ظریف مالتی پلکسرها، مهندسان و علاقه مندان به طور یکسان می توانند از قدرت خود برای افزایش کارایی و عملکرد سیستم های دیجیتال استفاده کنند.


سوالات متداول

1. مالتی پلکسر چیست و چگونه کار می کند؟

مالتی پلکسر یک مدار دیجیتالی است که چندین سیگنال ورودی را در یک خروجی ترکیب می کند. با انتخاب یک ورودی از چندین ورودی بر اساس ورودی های کنترل عمل می کند. سپس ورودی انتخاب شده به خروجی ارسال می شود.

2. مالتی پلکسر چه تفاوتی با دی مالتی پلکسر دارد؟

در حالی که یک مالتی پلکسر چندین ورودی را در یک خروجی ترکیب می کند، یک مالتی پلکسر برعکس عمل می کند – یک ورودی واحد را می گیرد و آن را بر اساس سیگنال های کنترلی به یکی از چندین خروجی هدایت می کند.

3. اهمیت ورودی های کنترل در مالتی پلکسر چیست؟

ورودی های کنترلی تعیین می کنند که کدام سیگنال ورودی به خروجی ارسال می شود. مقادیر باینری اعمال شده برای این ورودی ها انتخاب یک خط ورودی خاص را دیکته می کند.

4. مالتی پلکسرها معمولا در چه کاربردهایی استفاده می شوند؟

مالتی پلکسرها در ارتباطات راه دور برای بهینه سازی پهنای باند، پردازش داده ها برای مدیریت جریان های مختلف داده، تبدیل آنالوگ به دیجیتال، آدرس دهی حافظه در رایانه ها و سیستم های کنترلی برای مسیریابی سیگنال کارآمد استفاده گسترده ای پیدا می کنند.

5. هنگام استفاده از مالتی پلکسر چه چالش هایی را باید در نظر گرفت؟

ملاحظات کلیدی شامل تخریب سیگنال است، زیرا مالتی پلکس ممکن است بر کیفیت سیگنال، تأخیر انتشار که بر زمان‌بندی سیستم تأثیر می‌گذارد، و مصرف انرژی – به ویژه در کاربردهای حساس به انرژی بسیار مهم است. طراحان برای عملکرد بهینه باید به این چالش ها رسیدگی کنند.
