آموزش استفاده از تستر کابل شبکه Fluke CableIQ

فهرست مطالب :

  • آموزش استفاده از تستر کابل شبکه
  • تستر کابل شبکه چند منظوره RJ45
  • انواع تستر کابل شبکه
  • کاربردها و قابلیت های اصلی تستر کابل شبکه
  • مدار تستر کابل شبکه چگونه کار می کند؟
  • برند های اصلی تستر کابل شبکه
  • زوج یاب یا فایندر کابل شبکه
  • ضرورت استفاده از تستر کابل شبکه
  • آموزش تنظیمات منوی تستر فلوک کیبل آی کیو Fluke Networks CableIQ

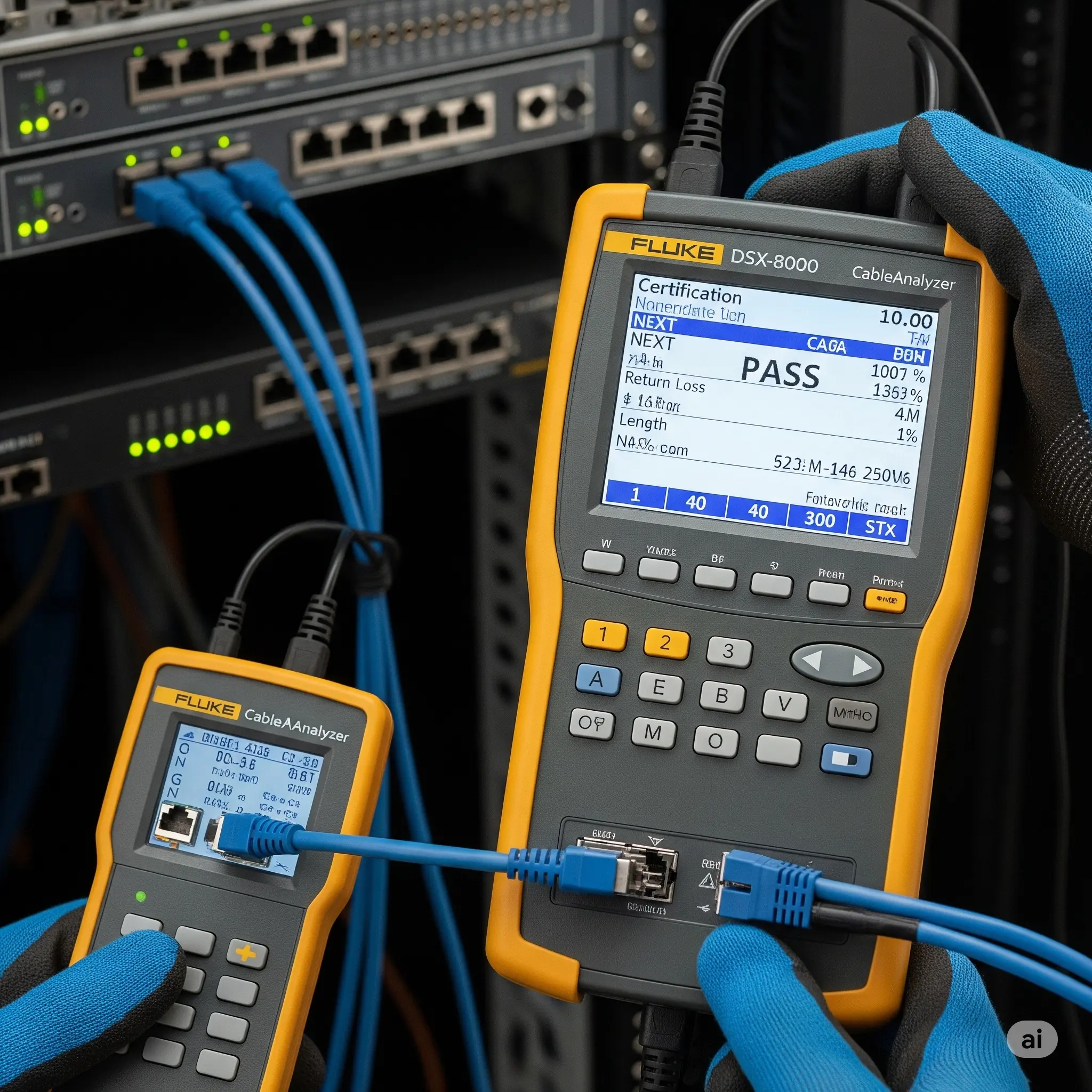

آموزش استفاده از تستر کابل شبکه Fluke CableIQ

چگونه با کابل تستر کار کنیم؟ نحوه استفاده از تستر کابل شبکه در ادامه مقاله با آموزش استفاده از تستر کابل شبکه Fluke CableIQ همراه ما باشید.

پس از اتصال ابتدا و انتهای سوکت RJ45 به تستر کابل شبکه هنگام روشن کردن تستر با چهار گزینه روبرو می شویم.

WireMap : برای اطمینان از اتصال کابل و گزارش خرابی هر کدام از زوج سیم ها و نیز اتصال صحیح سوکت ها (PASS)

Pair & Length : برای اندازه گیری طول کابل یا فاصله تا خرابی و نیز اندازه گیری گیج کابل می باشد.

Coaxtel برای حالتی که سوکت کابل تلفن یا کواکسیال متصل باشد

Setup : برای تنظیمات ساعت، زبان …  و نیز کالیبره کردن دستگاه استفاده می شود.

برای مشاوره رایگان یا استعلام قیمت کابل شبکه با کارشناسان کابل آن کلیک کنید .

 تصویر کابل شبکه outdoor sftp cat6 نگزنس تک روکش با تست فلوک تمام مس در حلقه های ۳۰۵ متری

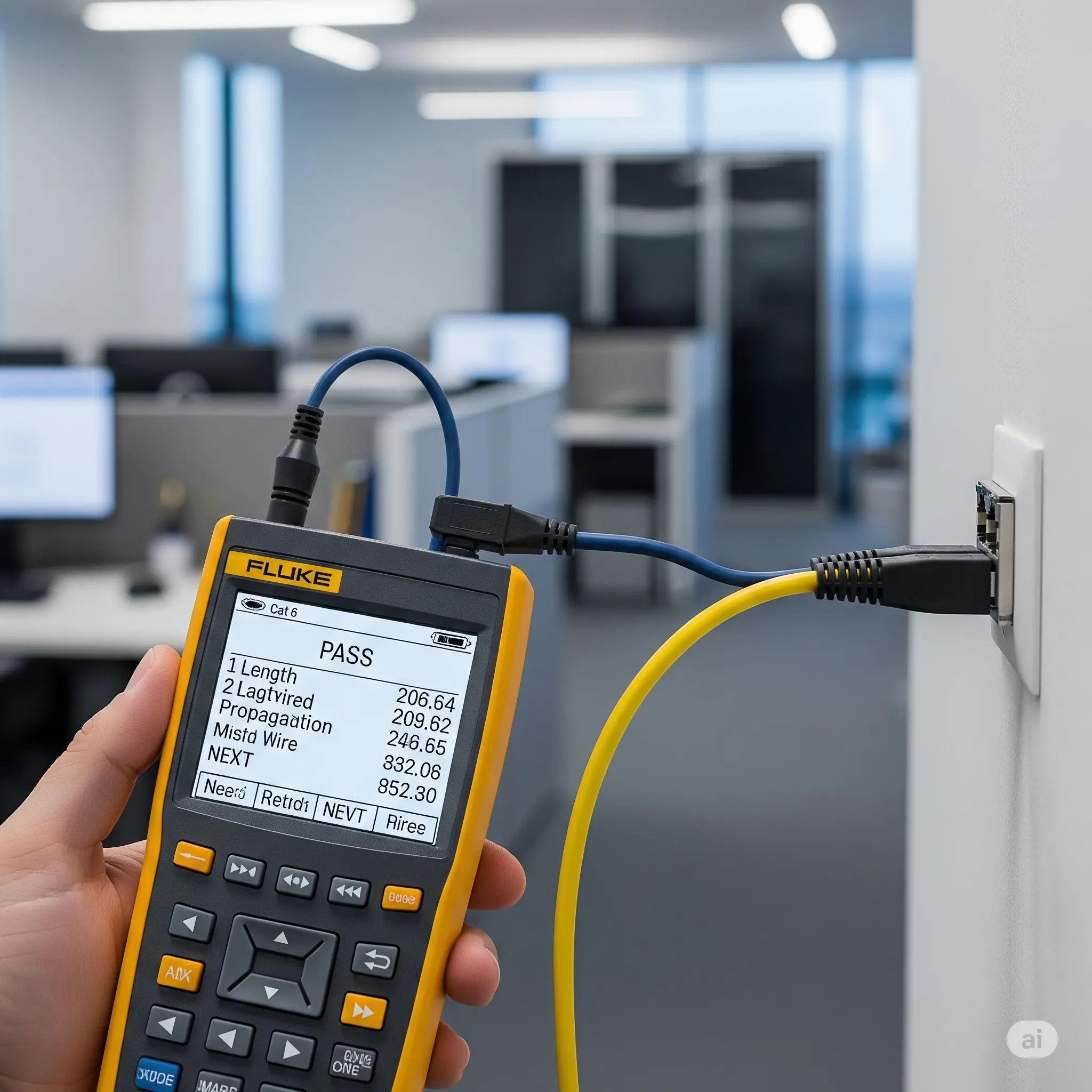

تستر کابل شبکه چند منظوره RJ45

این طراحی تستر کابل برای کابل و اتصالات شبکه (RJ45) و تلفن (RJ11) است. تستر ارزان و با کارکردی آسان و کاربند پسند می باشد که در اختیار تعمیرکاران و متخصصان این امر مورد استفاده قرار می گیرد. برای شبکه، تلفن، کابل با RJ45 نیمه “جک ثبت شده” کار می کند و بلافاصله نشان می دهد که آیا کابل شبکه متقاطع است یا مستقیم، چشمک زن زرد یا سبز LED. اگر چیزی شکسته یا قطع باشد با فشردن دکمه تست، تمامی این موارد را به شما گزارش خواهد داد، تستر مطابق با تست سیم و کابل است.

انواع کابل شبکه cat6 برند اصل زیمنس و لگراند تست پرمننت و تست چنل

انواع تستر کابل شبکه

  • تستر کابل شبکه نتورک
  • تستر کابل شبکه فول
  • زوج یاب یا فایندر
  • پاورمتر فیبر نوری

 تصویر کابل شبکه Cat6 لگراند SFTP تست پرمننت تمام مس LSZH

کاربردها و قابلیت های اصلی تستر کابل شبکه

( Fluke Networks CableIQ™ Qualification Tester Kit )

  • اندازه گیری گیج کابل
  • اندازه گیری متراژ کابل
  • اندازه گیری سرعت انتقال کابل و میزان فرکانس آن
  • تعیین محل پارگی کابل یا خم شدگی و شکست آن
  • فاصله ابتدای کابل تا محل شکست یا خرابی را اندازه گیری میکند
  • دارای وای فای WIFI داخلی برای اتصال به سایر دستگاه ها
  • امکان تست کابل های RG45, RG11, Token Ring
  • بیش از 97 درصد دقت اندازه گیری
  • نشان دادن و تشخیص اتصال اشتباه، اتصال کوتاه و مدار باز
  • دارای چهار نشانگر LED ترکیب دو تست اصلی و از راه دور
  • باطری 9 ولت با بیش از 800 ساعت طول عمر
  • اندازه گیری TCL ، ELTCTL ، CDNEXT ، CMRL
  • دارای آداپتور چنل و پرمننت لینک با محدوده 2 گیگاهرتز
  • دارای آداپتور پچ کورد سری 5e و 6 و 6A و کاابل کواکسیال و آداپتور M12

 کابل شبکه نگزنس Cat6 SFTP Outdoor دارای 2 روکش PVC PE حلقه 305 متری تمام مس

مدار تستر کابل شبکه چگونه کار می کند؟

کانکتور RJ45 بالا سیگنال هایی را به هر یک از هشت پایه خود ارسال می کند. کانکتور RJ45 پایین سیگنال هایی را از کانکتور RJ45 بالایی که توسط سیم ایجاد شده است دریافت می کند. هنگامی که LED قرمز بالای نوار LED نور نارنجی، پین‌های کانکتور RJ45 بالایی را نشان می‌دهد، یک سیگنال آزمایشی ارسال می ‌کند و هنگامی که پایین LED قرمز روشن می‌شود نوار LED نارنجی نشان می‌دهد که کدام یک از هشت حوزه پایینی کانکتور RJ45 سیگنال دریافت می‌ کند. حالتی که سیم قطع شده یا وصل نیست، هیچ یک از LED های نوار LED به رنگ نارنجی روشن نمی شوند. اگر اتصال کوتاه بین دو یا چند سیم وجود داشته باشد، با روشن شدن LED قرمز پایینی، بیش از یک LED نارنجی روشن می شود. هر بار که دکمه پین ​​خروجی فعال است.

 کابل شبکه لگراند Cat6 UTP روکش PVC حلقه 305 متری تمام مس (حلقه ای)

برای مشاوره رایگان یا استعلام قیمت کابل شبکه با کارشناسان کابل آن کلیک کنید .

برند های اصلی تستر کابل شبکه

تستر فلوک، اکسفو، نتورک ، اسکای کام، ام تی، فول، کمشاین، ویاویی ، پروسکیت

پرفروش ترین تستر ها کابل شبکه :

  • تستر شبکه فلوک نتورکز IntelliTone Pro 200
  • تستر کابل شبکه فلوک نتورکز DSX-8000
  • تستر کابل شبکه فلوک نتورکز DSX-5000
  • تستر کابل شبکه فلوک نتورکز DTX-1800
  • تستر شبکه ویاویی T-BERD /MTS-5800

پرفروش ترین تستر ها کابل فیبر نوری  :

  • تستر فیبر نوری اکسفو FTB-1
  • قلم فیبر نوری اکسفو FLS-241
  • قلم فیبر نوری ترایبرر BML205-30
  • پاورمتر فیبر نوری ویاویی OLP-85
  • تستر فیبر نوری ترایبرر AOP110T

زوج یاب یا فایندر کابل شبکه

برای مواقعی بکار می رود که تعداد کابل زیاد بوده و فاقد لیبل باشند و در این صورت یک سر کابل به قسمت  سر کابل به قسمت  MAIN  متصل شده و سر دیگر آن به  remote  وصل می شود، درهنگام نزدیک شدن ریموت به کابل مربوط صدای بوق بیشتر می شود.

ویژگی ها و قابلیت های  Fluke 87V MAX True-rms Digital Multimeter :

مقاومت در برابر آب تا عمق 4 متر با کمک پوشش قوی صنعتی و جلد چرمی

ضد آب و ضد گرد و غبار

طول عمر بالای باطری بیش از 800 ساعت

 تصویر کابل شبکه Cat6 نگزنسUTP تست پرمننت تمام مس رول باکس

ضرورت استفاده از تستر کابل شبکه

در سازمان های بزرگ که تعداد کابل ها و سوکت ها زیاد باشد و نودهای شبکه خروجی روتر یا اکسس پوینت بالا بوده و عیب یابی به کمک روش های معمول کار ساده ای نباشد حتما بایستی تستر کابل شبکه تهیه نمود تا با سرعت بیشتر و دقت عمل بالاتری به عیب یابی و اصلاح شبکه ها بپردازیم.

استفاده از تستر کابل شبکه به عیب یابی سریع تر و صرفه جویی در وقت زمان و هزینه کمک زیادی خواهد نمود.

 Nexans کابل شبکه CAT6 SFTP تمام مس نگزنس 500 متری

آموزش تنظیمات منوی تستر فلوک کیبل آی کیو Fluke Networks CableIQ

** Shield Test :

برای تشخیص آن که عایق در سراسر کابل سالم بوده و دچار پارگی نشده باشد.

** Allow Crossover برای آن که تستر کابل را در شرایطی که زوج سیم ها باهم مبادله شده باشند PASS  در نظر بگیرد.

** Pin Out برای انتخاب استاندارد رنگ بندی T568A و T568B می باشد.

* گزینه  Cable Setting

Test limit : برای انتخاب محدوده سرعت انتقال کابل

  • 4 Pair
  • 10GBASE-T
  • 5GBASE-T
  • 5GBASE-T
  • 1000BASE-T
  • WIRE MAP
  • 2 Pair
  • 100BASE-TX
  • 10BASE-T

** گزینه NVP    یا Nominal Velocity of Propagation

برای تعیین سرعت پخش سیگنال خروجی . این گزینه بصورت درصد وارد می شود و جهت تعیین دقت اندازه گیری طول کابل کاربرد دارد.

** Auto Increment

برای افزایش شمارنده شناسه کابل ها بصورت اتوماتیک کاربرد دارد. هربار تست کابل صورت میگیرد نیازی به وارد کردن شماره کابل خواهد بود.

** PoE Test   ( Power over Ethernet Test )

IEEE Compliant

برای فعال کردن پاور هنگام تست کابل شبکه برای تست تجهیزات دارای پاور جهت پاور سیوینگ…

** Network

دارای دو گرینه IPv4 , IPv6  می باشد برای تعیین آی پی بصورت دستی یا اتوماتیک

DHCP ، STATIC

برای مشاوره رایگان یا استعلام قیمت کابل شبکه با کارشناسان کابل آن کلیک کنید .
