تعریف لیزر فیبر نوری و تفاوت آن با کابل فیبر نوری
لیزر فیبر نوری؛ از مفهوم و نحوه عملکرد تا تفاوت آن با کابل فیبر نوری
فناوری لیزر در چند دهه اخیر به یکی از ابزارهای مهم در صنایع مختلف از برش و جوشکاری فلزات گرفته تا تولید تجهیزات پزشکی، الکترونیک و ساخت قطعات بسیار ظریف تبدیل شده است. سیستمهای لیزری امکان انجام فرآیندهایی با سرعت و دقت بالا را فراهم کردهاند. در میان انواع مختلف لیزر، لیزر فیبر نوری جایگاه ویژهای در کاربردهای صنعتی و دقیق پیدا کرده است.
لیزر فیبر نوری با استفاده از یک فیبر نوری ویژه به عنوان محیط فعال لیزر، پرتو نوری قدرتمندی تولید میکند. طراحی این سیستم باعث شده است که لیزرهای فیبری راندمان مناسب، کیفیت پرتو بالا و پایداری خوبی در عملیات صنعتی داشته باشند. به همین دلیل بسیاری از صنایع برای برش، حکاکی، جوشکاری، مارکینگ و پردازش دقیق مواد از این فناوری استفاده میکنند.
البته باید میان لیزر فیبر نوری و کابل فیبر نوری تفاوت قائل شد. هر دو فناوری بر پایه انتقال و هدایت نور در ساختار فیبر عمل میکنند، اما کاربرد و ساختار آنها یکسان نیست. کابل فیبر نوری برای انتقال اطلاعات و سیگنالهای نوری در شبکههای مخابراتی و ارتباطی به کار میرود، اما لیزر فیبری با استفاده از ساختار فیبر تقویتشده، انرژی نوری را برای انجام فرآیندهای صنعتی تولید و تقویت میکند.
در این مقاله از کابل آن ابتدا مفهوم و ساختار لیزر فیبر نوری را بررسی میکنیم و سپس به نحوه عملکرد آن، کاربردهای اصلی و تفاوت آن با کابل فیبر نوری میپردازیم.
لیزر فیبر نوری چیست؟
لیزر فیبر نوری نوعی لیزر حالت جامد است که در آن یک فیبر نوری مخصوص، نقش محیط فعال لیزر را ایفا میکند. این فیبر معمولاً با مقدار مشخصی از عناصر نادر خاکی مانند ایتربیوم، اربیوم یا نئودیمیوم دوپ میشود. این مواد امکان تقویت نور و ایجاد پرتو لیزری را فراهم میکنند.
در یک سیستم لیزر معمولی، محیط فعال میتواند از گاز، کریستال یا مواد جامد دیگر تشکیل شود. اما در فناوری لیزر، نور درون یک فیبر بسیار باریک حرکت میکند و در طول مسیر خود تقویت میشود. ساختار بلند و باریک فیبر باعث میشود سطح تماس مناسبی برای دفع حرارت ایجاد شود و سیستم بتواند در کاربردهای مختلف صنعتی عملکرد پایداری داشته باشد.
یکی از مهمترین ویژگیهای این فناوری، کیفیت مناسب پرتو خروجی است. این ویژگی امکان تمرکز انرژی در یک نقطه بسیار کوچک را فراهم میکند. در نتیجه، دستگاه میتواند روی بخش مشخصی از قطعه کار اثر بگذارد و میزان تأثیر حرارتی روی قسمتهای اطراف را کاهش دهد.
لیزر فیبر نوری چگونه کار میکند؟
عملکرد لیزر فیبری بر اساس فرآیندی به نام گسیل القایی انجام میشود. ابتدا یک منبع پمپاژ، انرژی مورد نیاز را به فیبر فعال وارد میکند. عناصر دوپشده داخل فیبر انرژی را جذب میکنند و به حالت برانگیخته میروند.
با بازگشت این ذرات به حالت انرژی پایینتر، فوتون تولید میشود. فوتونهای ایجادشده درون فیبر حرکت میکنند و با تحریک سایر ذرات، فوتونهای بیشتری با ویژگیهای مشابه تولید میشود. این فرآیند در طول فیبر ادامه پیدا میکند و نور تقویت میشود.
در نهایت، سیستم نوری خروجی، پرتو تقویتشده را به سمت محل موردنظر هدایت میکند. لنزها و تجهیزات اپتیکی میتوانند این پرتو را روی نقطهای بسیار کوچک متمرکز کنند. همین تمرکز بالا یکی از دلایل اصلی استفاده از لیزرهای فیبر نوری در ماشینکاری دقیق است.

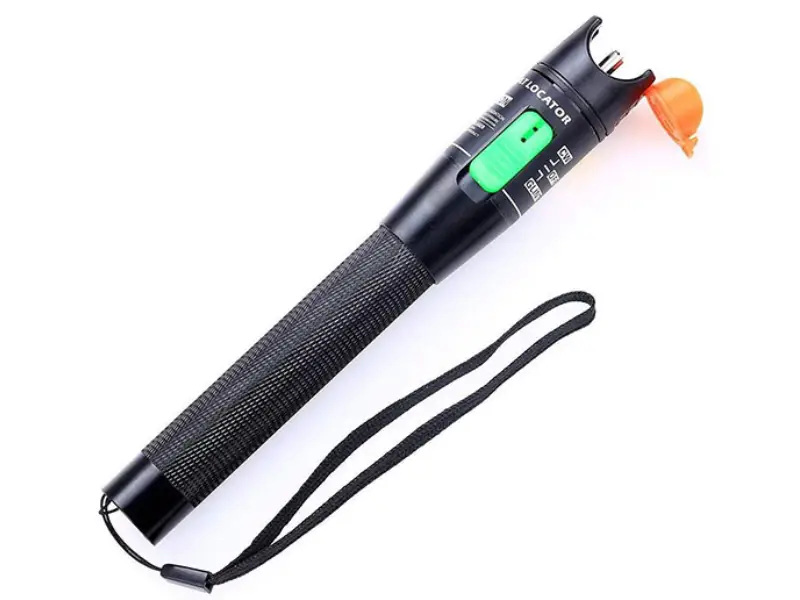

قلم فیبر نوری
ساختار اصلی فناوری لیزر
یک سیستم لیزر از چند بخش اصلی تشکیل میشود که هرکدام نقش مشخصی در تولید و انتقال پرتو دارند.
فیبر فعال:
مهمترین بخش سیستم، فیبر فعال است که با عناصر خاصی دوپ شده است. این فیبر، محیطی را برای تقویت نور فراهم میکند که مشخصات آن روی طول موج، توان و عملکرد نهایی لیزر تأثیر میگذارد.
منبع پمپاژ:
انرژی اولیه مورد نیاز برای تحریک ماده فعال از طریق منبع پمپاژ تامین میشود. در بسیاری از سیستمها از دیودهای لیزری برای انجام این وظیفه استفاده میشود.
سیستم اپتیکی:
تجهیزات اپتیکی وظیفه هدایت، کنترل و تمرکز پرتو را بر عهده دارند. طراحی دقیق این بخش روی کیفیت پرتو و دقت فرآیند تأثیر مستقیم دارد.
سیستم کنترل:
سیستم کنترل، پارامترهایی مانند توان، سرعت حرکت، مدت تابش و نحوه حرکت پرتو را تنظیم میکند. کنترل دقیق این پارامترها امکان اجرای فرآیندهای تکرارپذیر را فراهم میکند.
کاربردهای لیزر فیبر نوری
1. پردازش لیزری سطوح:
با استفاده از لیزرهای فیبری، امکان پردازش دقیق سطوح مختلف فلزی و غیرفلزی وجود دارد. این امر در تولید قطعات صنعتی با دقت بالا و سطوحی بیعیب و نقص بسیار مفید است.
2. جوشکاری لیزری:
یکی از کاربردهای مهم این سیستم در جوشکاری قطعات است که پرتو لیزر میتواند حرارت را در ناحیه اتصال ایجاد کند. مجموعههایی که کنترل منطقه حرارتی اهمیت دارد یا در جوشکاری قطعات ظریف، استفاده از لیزر میتواند نسبت به روشهای سنتی مزیتهای زیادی داشته باشد.
3. حکاکی:
فناوری لیزر در حکاکی و ایجاد علائم دائمی روی قطعات نیز کاربرد زیادی دارد. کد محصول، شماره سریال، لوگو، بارکد و مشخصات فنی را میتوان با استفاده از این فناوری روی بسیاری از قطعات فلزی ایجاد کرد.
4. ماشینکاری دقیق
در صنایع الکترونیک، تولید قطعات ظریف، تجهیزات پزشکی و ساخت ابزارهای دقیق، کنترل انرژی لیزر اهمیت ویژهای دارد. اگر توان و سرعت حرکت بهدرستی تنظیم شوند، سیستم میتواند مقدار مشخصی از ماده را بدون ایجاد آسیب گسترده در اطراف محل پردازش حذف یا تغییر دهد.
به همین دلیل، فناوری لیزر تنها یک ابزار برای برش محسوب نمیشود؛ بلکه میتواند بخشی از یک سیستم پیشرفته ماشینکاری و تولید دقیق باشد.
این فناوری همچنین در صنعت خودروسازی، الکترونیک، هوافضا و صنایع پزشکی کاربرد گستردهای دارد.
کابل فیبر نوری چیست؟
برای درک تفاوت لیزر فیبر نوری و کابل فیبر نوری، ابتدا باید کاربرد کابل فیبر نوری را بشناسیم.
کابل فیبر نوری یک رسانه انتقال است که اطلاعات را به کمک سیگنالهای نوری منتقل میکند. برخلاف کابلهای مسی که جریان الکتریکی را برای انتقال داده به کار میگیرند، فیبر نوری اطلاعات را به شکل پالسهای نور درون هسته فیبر منتقل میکند.
ساختار یک کابل فیبر نوری معمولاً شامل هسته، روکش اطراف هسته و لایههای محافظ است. هسته مسیر اصلی حرکت نور محسوب میشود و روکش با ایجاد اختلاف ضریب شکست، به هدایت نور در مسیر فیبر کمک میکند.
لایههای محافظ نیز فیبر را در برابر فشار، کشش، رطوبت و عوامل محیطی محافظت میکنند. بسته به محل نصب، کابلهای فیبر نوری ساختارهای مختلفی دارند.
برای مثال، کابلهای Outdoor برای نصب در محیطهای بیرونی طراحی میشوند و معمولاً مقاومت بیشتری در برابر شرایط محیطی دارند. کابلهای Drop، Aerial و سایر ساختارهای فیبر نوری نیز هرکدام برای شرایط خاصی طراحی شدهاند.
به همین دلیل، هنگام انتخاب کابل فیبر نوری باید نوع کاربرد، محل نصب، تعداد کور، نوع فیبر و شرایط محیطی را در نظر گرفت.

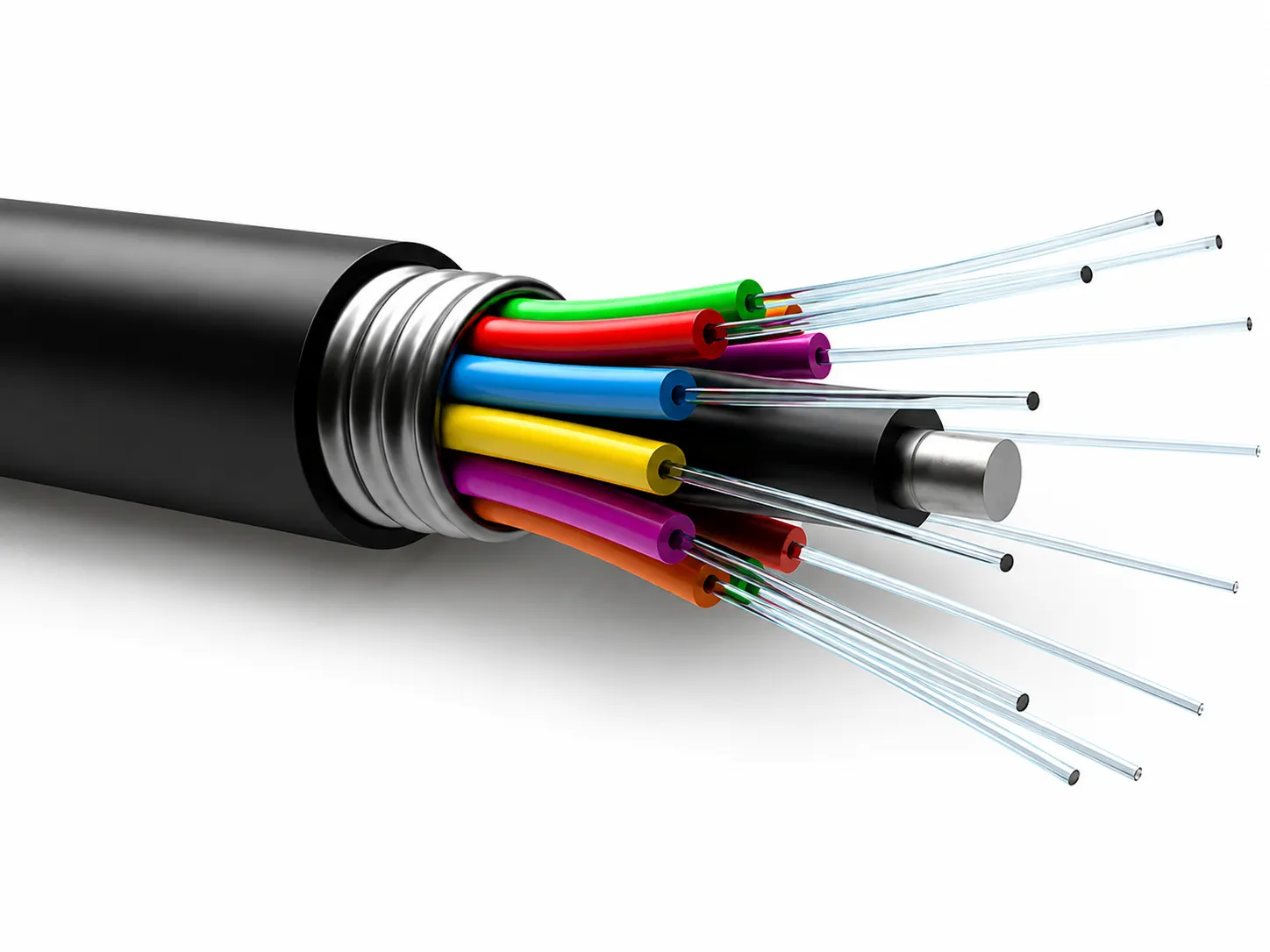

فیبر نوری
تفاوت لیزر فیبر نوری و کابل فیبر نوری
یکی از موضوعاتی که هنگام بررسی فناوری لیزر فیبر نوری ممکن است باعث سردرگمی شود، شباهت نام آن با کابل فیبر نوری است. هر دو فناوری از فیبر برای هدایت نور استفاده میکنند، اما هدف و ساختار آنها تفاوت زیادی دارد.
| ویژگی | لیزر فیبر نوری | کابل فیبر نوری |
|---|---|---|
| هدف اصلی | تولید و تقویت پرتو لیزری | انتقال اطلاعات |
| نوع کاربرد | صنعتی، پزشکی و ماشینکاری | مخابرات، شبکه و ارتباطات |
| نقش فیبر | محیط فعال برای تقویت نور | مسیر انتقال سیگنال |
| منبع نور | سیستم پمپاژ و ساختار لیزری | فرستنده نوری |
| خروجی | پرتو لیزری متمرکز | سیگنال نوری حامل اطلاعات |
| کاربرد اصلی | برش، حکاکی، جوشکاری و پردازش | اینترنت، شبکه و انتقال داده |
| ساختار | فیبر فعال و اجزای اپتیکی | هسته، روکش و لایههای محافظ |
بنابراین نمیتوان کابل فیبر نوری ارتباطی را به عنوان یک لیزر فیبری در نظر گرفت. شباهت این دو به استفاده از فیبر برای هدایت نور مربوط میشود، اما کاربرد آنها کاملا از هم متفاوت است.
انواع کابل فیبر نوری
همانطور که در بخش قبل اشاره کردیم، کابل فیبر نوری با لیزر فیبری تفاوت دارد. کابل فیبر نوری برای انتقال اطلاعات از طریق نور طراحی شده و بسته به محل نصب و شرایط پروژه، در ساختارهای مختلف تولید میشود.
انتخاب نوع مناسب کابل اهمیت زیادی دارد؛ زیرا یک کابل مناسب برای نصب داخل ساختمان ممکن است برای محیط بیرونی یا نصب روی تیرهای مخابراتی گزینه مناسبی نباشد.
در ادامه چهار نوع مهم کابل فیبر نوری را بررسی میکنیم.
این کابل بیشتر در مسیرهای دسترسی نهایی شبکه مورد استفاده قرار میگیرد. ساختار این کابل به گونهای طراحی میشود که نصب و راهاندازی آن ساده باشد. این کابل برای ارتباط میان شبکه توزیع و محل مشترک یا ساختمان طراحی میشود و در پروژههای FTTH کاربرد زیادی دارد.
این کابل برای نصب در محیطهای بیرونی طراحی شده است، بنابراین باید بتوانند در برابر عوامل محیطی مانند رطوبت، اشعه UV و تنشهای مکانیکی مقاومت مناسبی داشته باشد. این کابلها کاربردهای ویژهای در شبکههای مخابراتی، زیرساختهای ارتباطی، مسیرهای بین ساختمانها و پروژههای توسعه شبکه دارند.
کابل فیبر نوری کانالی برای نصب در مسیرهای زیرزمینی و کانالهای ارتباطی طراحی میشود. در این نوع نصب، کابل درون کانال یا داکت قرار میگیرد و باید در برابر شرایط مکانیکی و محیطی مسیر نصب مقاومت مناسبی داشته باشد. در زمان انتخاب کابل کانالی باید عواملی مانند تعداد فیبر، نوع فیبر، قطر کابل، ساختار روکش و شرایط مسیر نصب را بررسی کرد.
این کابل برای نصب در مسیرهای هوایی و بین نقاط مختلف شبکه طراحی شده است. این کابلها روی تیرها، دکلها یا سازههای مخصوص نصب میشوند. در نصب هوایی، کابل در معرض عواملی مانند باد، بارندگی، تغییرات دما و کشش مکانیکی قرار دارد. به همین دلیل طراحی مکانیکی کابل و مقاومت آن در برابر شرایط محیطی اهمیت زیادی دارد.
جدول مقایسه انواع کابل فیبر نوری:
| نوع کابل | محل استفاده اصلی | ویژگی مهم | کاربرد متداول |
|---|---|---|---|
| کابل فیبر نوری دراپ | مسیر دسترسی نهایی | نصب آسان و مناسب FTTH | اتصال مشترک و ساختمان |
| کابل فیبر نوری اوت دور | محیط بیرونی | مقاومت مناسب در برابر شرایط محیطی | شبکههای بیرونی |
| کابل فیبر نوری کانالی | کانال و مسیر زیرزمینی | مناسب نصب در داکت و کانال | زیرساختهای زیرزمینی |
| کابل فیبر نوری هوایی | مسیرهای هوایی | طراحی مناسب نصب روی تیر و سازه | شبکههای مخابراتی هوایی |
انتخاب نهایی تنها بر اساس محل نصب انجام نمیشود. نوع فیبر، تعداد کور، ساختار کابل، میزان کشش، شرایط محیطی و تجهیزات مورد استفاده در شبکه نیز باید بررسی شوند.
چرا کابل فیبر نوری در انتقال اطلاعات اهمیت دارد؟
کابل فیبر نوری به دلیل استفاده از نور برای انتقال اطلاعات، ظرفیت انتقال داده بالایی دارد و میتواند اطلاعات را در مسافتهای طولانی منتقل کند. همچنین این کابلها در برابر بسیاری از مشکلات مربوط به تداخل الکترومغناطیسی که کابلهای مسی با آن مواجه هستند، مقاومت بالایی دارند.
این ویژگیها باعث شدهاند کابل فیبر نوری در شبکههای مخابراتی، اینترنت، مراکز داده، زیرساختهای ارتباطی و بسیاری از شبکههای حرفهای مورد استفاده قرار گیرد. البته انتخاب کابل مناسب اهمیت زیادی دارد. نوع فیبر، ساختار کابل، تعداد کور، نوع روکش و شرایط نصب باید متناسب با پروژه انتخاب شوند.
چرا لیزر فیبر نوری اهمیت زیادی پیدا کرده است؟
اهمیت فناوری لیزر به چند عامل بستگی دارد. این فناوری امکان تولید پرتوهایی با کیفیت بالا را فراهم میکند. تمرکز مناسب پرتو نیز باعث میشود بتوان انرژی زیادی را در یک ناحیه کوچک اعمال کرد.
عامل دوم، راندمان مناسب سیستم لیزر فیبر نوری میباشد که افزایش راندمان در بسیاری از کاربردهای صنعتی میتواند مصرف انرژی و هزینههای عملیاتی را کاهش دهد. عامل مهم دیگر، قابلیت استفاده از لیزر فیبری در فرآیندهای متنوع است که یک سیستم مناسب میتواند برای برش، حکاکی، جوشکاری، پردازش سطح و … مورد استفاده قرار بگیرد.
همچنین ساختار فیبری باعث میشود این سیستمها نسبت به فناوریهای قدیمیتر، طراحی انعطافپذیرتری داشته باشد که این ویژگی در خطوط تولید خودکار و تجهیزات CNC اهمیت زیادی دارد.

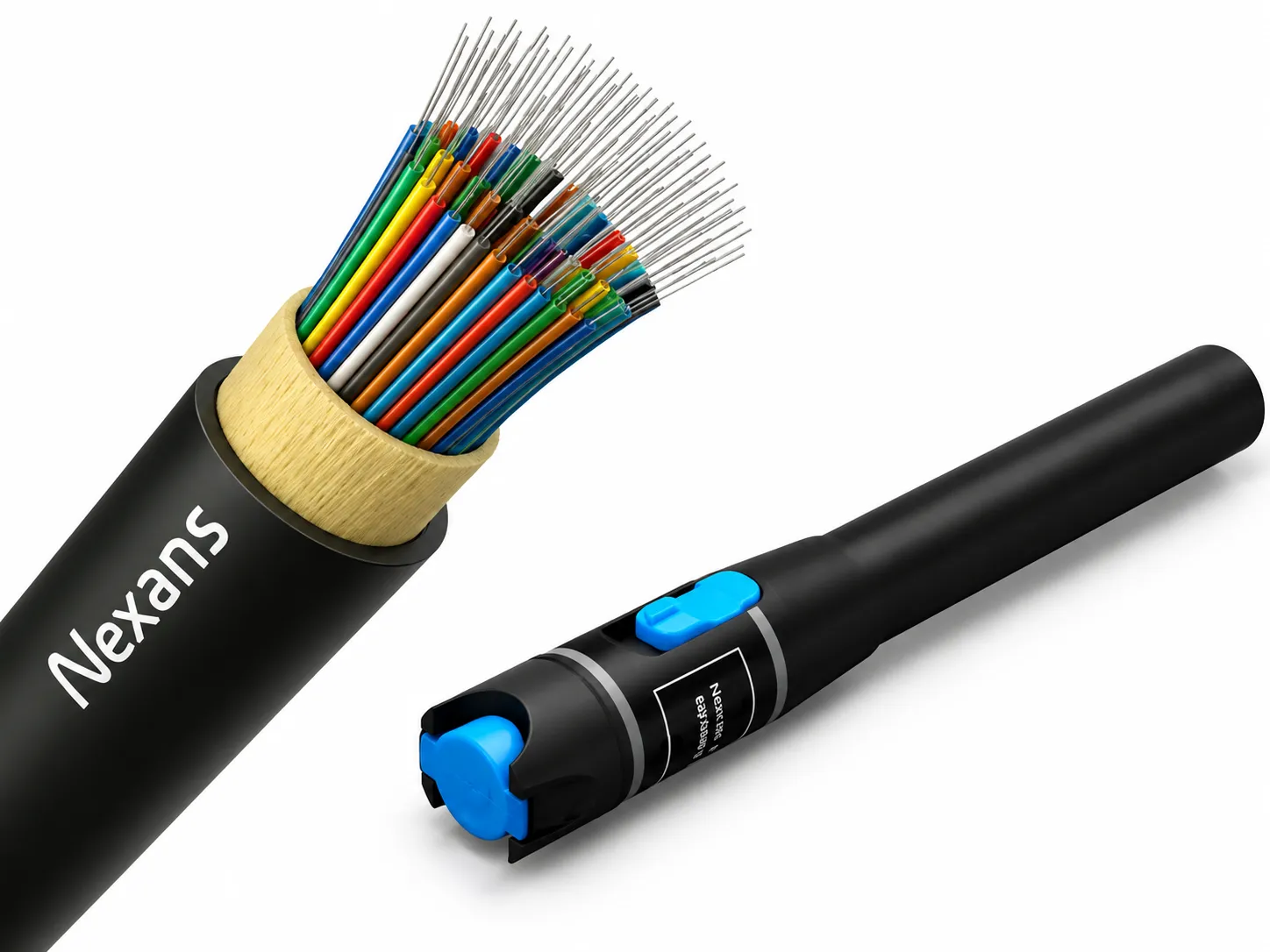

تفاوت لیزر فیبر نوری و کابل فیبر نوری
نتیجهگیری
لیزر فیبر نوری و کابل فیبر نوری هر دو از فناوری هدایت نور در فیبر بهره میبرند، اما کاربردهای متفاوتی دارند. لیزر فیبری با استفاده از فیبر فعال، نور را تقویت میکند و پرتو متمرکزی برای فرآیندهایی مانند برش، حکاکی، مارکینگ و جوشکاری تولید میکند. اما کابل فیبر نوری برای انتقال اطلاعات به کمک سیگنالهای نوری طراحی شده است. این کابلها بر اساس محل نصب و شرایط پروژه در مدلهای مختلفی مانند دراپ، اوت دور، کانالی و هوایی تولید میشوند.
انتخاب کابل مناسب به محل نصب، نوع فیبر، تعداد کور، شرایط محیطی و مشخصات فنی شبکه بستگی دارد. به همین دلیل، پیش از خرید باید نیاز پروژه بهطور دقیق بررسی شود.
اگر برای انتخاب کابل فیبر نوری مناسب پروژه، تعیین نوع کابل یا بررسی مشخصات فنی محصولات نیاز به راهنمایی دارید، کارشناسان مجموعه کابل آن میتوانند در انتخاب گزینه مناسب بر اساس شرایط پروژه به شما مشاوره دهند. این مجموعه علاوه بر کابلهای فیبر نوری، انواع کابل شبکه، کابل مخابراتی و کابل کواکسیال را با بالاترین کیفیت عرضه میکند.
سوالات متداول
آیا لیزرهای فیبر نوری فقط در صنایع بزرگ مورد استفاده قرار میگیرند؟
خیر، لیزرهای فیبر نوری به دلیل کاربردهای متنوعی که دارد، هم در صنایع بزرگ و هم در کارگاهها و کارخانههای کوچک مورد استفاده قرار میگیرند.
آیا لیزر فیبر نوری همان کابل فیبر نوری است؟
خیر، کابل فیبر نوری برای انتقال اطلاعات و سیگنالهای نوری طراحی شده است، اما لیزر فیبری برای تولید و تقویت پرتو لیزری و استفاده از آن در فرآیندهایی مانند برش، حکاکی و جوشکاری کاربرد دارد.
آیا استفاده از لیزرهای فیبر نوری باعث افزایش هزینهها میشود؟
استفاده از لیزرهای فیبر نوری در برخی موارد میتواند هزینهها را کاهش دهد. این لیزرها به دلیل دقت بالا و نیاز به کمترین تنظیمات پسانداز، میتوانند به صرفهجویی در هزینهها منجر شوند.
آیا لیزرهای فیبر نوری تنها برای برش و حکاکی مواد استفاده میشوند؟
خیر، لیزرهای فیبر نوری علاوه بر برش و حکاکی، در جوشکاری و اتصال دهی مواد نیز کاربرد دارند. این توانایی در عملیاتهای مختلف تولید و اصلاح مواد مورد استفاده قرار میگیرد.
آیا کابل فیبر نوری میتواند برای تولید لیزر استفاده شود؟
کابل فیبر نوری ارتباطی معمولی برای تولید لیزر طراحی نشده است. سیستمهای لیزر فیبری به فیبر فعال و اجزای اپتیکی مخصوص نیاز دارند. بنابراین نباید کابلهای مخابراتی را جایگزین فیبر فعال سیستم لیزری دانست.
