ساختمان سبز هوشمند با KNX؛ راهکارهای کاهش مصرف انرژی
چرا ساختمان سبز به سیستم هوشمند نیاز دارد؟
افزایش هزینه‌های انرژی و اهمیت حفاظت از محیط زیست، استفاده از فناوری‌های هوشمند را در ساختمان‌های مسکونی، اداری و تجاری به یک ضرورت تبدیل کرده است. ساختمان‌های سبز هوشمند ساختمان‌هایی هستند که از فناوری برای کاهش مصرف انرژی و اثرات زیست محیطی خود استفاده می‌کنند و با استفاده از تجهیزات کنترلی، حسگرها و سیستم‌های اتوماسیون می‌تواند مصرف برق، انرژی گرمایشی و سرمایشی را مدیریت کند.
یکی از استانداردهای شناخته‌شده در حوزه هوشمندسازی ساختمان، کابل KNX است. این کابل امکان ارتباط میان تجهیزات مختلف را فراهم می‌کند و کنترل روشنایی، سیستم‌های گرمایشی و سرمایشی، پرده‌های برقی و سایر تجهیزات ساختمان را ساده‌تر می‌سازد. استفاده اصولی از KNX می‌تواند به کاهش مصرف انرژی کمک کند. البته میزان صرفه‌جویی به شرایط ساختمان، تجهیزات نصب‌شده و نحوه برنامه‌ریزی سیستم بستگی دارد.
در این مقاله، با ساختمان سبز هوشمند با KNX، نحوه عملکرد KNX، نقش کابل KNX در انتقال اطلاعات و راهکارهای کاهش مصرف انرژی آشنا می‌شویم.
ساختمان سبز هوشمند با KNX؛ راهکارهای کاهش مصرف انرژی

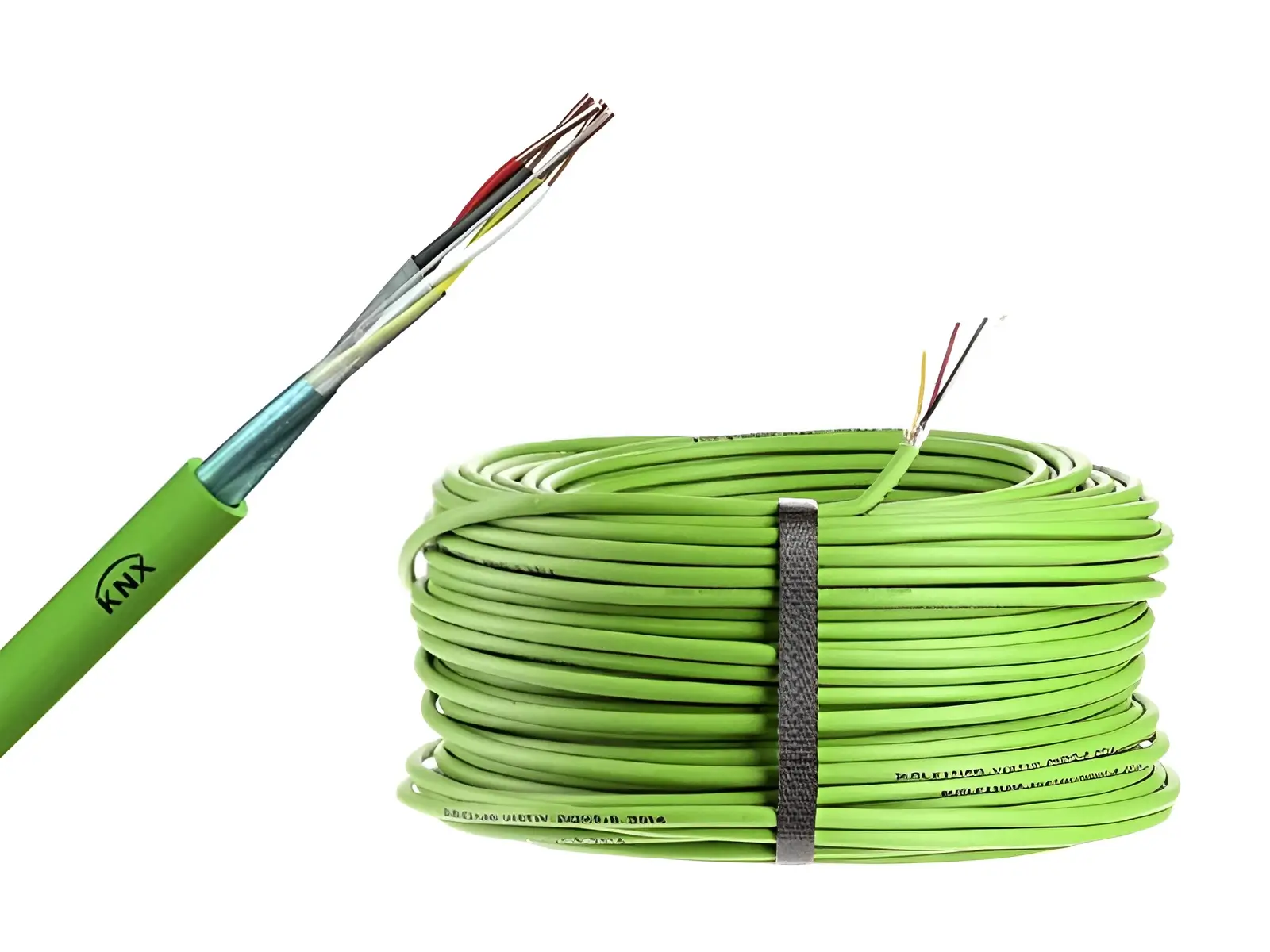

کابل KNX چیست؟
کابل KNX یکی از انواع کابل‌های مخابراتی است که برای انتقال اطلاعات و فرمان‌های کنترلی میان تجهیزات سازگار در سیستم هوشمندسازی ساختمان استفاده می‌شود. این کابل در بسترهای سیمی KNX نقش ارتباطی دارد و به تجهیزات اجازه می‌دهد اطلاعات مورد نیاز را میان خود مبادله کنند.
بر خلاف کابل برق که وظیفه اصلی آن انتقال انرژی الکتریکی به مصرف‌کننده است، کابل KNX برای برقراری ارتباط و انتقال داده‌های کنترلی به کار می‌رود. کابل KNX معمولاً دارای زوج‌های به‌هم‌تابیده است. این ساختار به انتقال مطمئن‌تر اطلاعات کمک می‌کند. در بسیاری از کاربردهای رایج، از کابل مخصوص KNX با مشخصاتی مانند دو زوج سیم و سطح مقطع متناسب با استاندارد مربوط استفاده می‌شود. بااین‌حال، مشخصات دقیق کابل باید بر اساس نوع باس، دستورالعمل سازنده و الزامات پروژه انتخاب شود.
KNX چه نقشی در ساختمان‌های هوشمند دارد؟
KNX یک استاندارد جهانی برای اتوماسیون ساختمان است که ارتباط و هماهنگی میان تجهیزات سازگار از تولیدکنندگان مختلف را امکان‌پذیر می‌کند. این استاندارد در سیستم‌های مدیریت روشنایی، کنترل دما، پرده‌های برقی، تجهیزات سرمایشی و گرمایشی و برخی امکانات مدیریت ساختمان کاربرد دارد.
در یک ساختمان معمولی، تجهیزات مختلف ممکن است به صورت مستقل فعالیت کنند. برای مثال، چراغ‌ها با کلیدهای معمولی کنترل می‌شوند و سیستم سرمایش نیز بدون توجه به وضعیت حضور افراد یا میزان نور طبیعی کار می‌کند. این شرایط می‌تواند باعث مصرف غیرضروری انرژی شود. سیستم KNX نیز می‌تواند اطلاعات حسگرها و فرمان‌های کنترلی را دریافت کند و بر اساس برنامه تعیین‌شده، عملکرد تجهیزات را هماهنگ سازد. در واقع KNX یک سیستم اتوبوس دو سیمه است، به این معنی که همه دستگاه‌ها به یک کابل متصل می‌شوند. این امر نصب و نگهداری KNX را آسان می‌کند. دستگاه‌های KNX نیز بسیار کم مصرف هستند و انرژی بسیار کمی مصرف می کنند.
یکی از ویژگی‌های مهم KNX، قابلیت توسعه سیستم است. در صورت طراحی مناسب، می‌توان تجهیزات بیشتری را به سامانه اضافه کرد و عملکرد بخش‌های مختلف ساختمان را به یکدیگر مرتبط ساخت.
کابل KNX چه کاربردی دارد؟
کابل KNX در بخش‌های مختلف یک ساختمان هوشمند استفاده می‌شود، از جمله:
- ارتباط میان کلیدهای هوشمند و عملگرهای کنترلی
- انتقال اطلاعات حسگرهای حضور و روشنایی
- ارتباط تجهیزات کنترل دما با سامانه مدیریت ساختمان
- ارسال فرمان‌های مربوط به پرده‌ها و کرکره‌های برقی
- اتصال تجهیزات کنترلی در شبکه باس سیمی KNX
- فراهم کردن بستر ارتباطی برای اجرای سناریوهای هوشمند
انتخاب کابل مناسب و اجرای اصولی مسیر ارتباطی،در عملکرد صحیح سیستم اهمیت دارد. رعایت محدودیت‌های طول مسیر، قطبیت، توپولوژی مجاز و الزامات نصب نیز باید در نظر گرفته شود.
KNX چگونه کار می کند؟
سیستم KNX از تجهیزات حسگر، واحدهای کنترلی و عملگرها تشکیل می‌شود. هر گروه وظیفه مشخصی دارد و ارتباط میان آنها، اجرای فرمان‌های خودکار را امکان‌پذیر می‌کند. KNX با ارسال پیام از طریق سیستم اتوبوس کار می‌کند. از این پیام‌ها می‌توان برای کنترل دستگاه‌ها، خواندن داده‌های حسگر یا ارسال اطلاعات وضعیت استفاده کرد.
- حسگرها: اطلاعات محیط مانند حضور افراد، شدت نور و دما را دریافت می‌کنند.
- واحدهای کنترلی: اطلاعات دریافتی را طبق تنظیمات و منطق برنامه‌ریزی شده پردازش می‌کنند.
- عملگرها: فرمان‌ها را اجرا می‌کنند، برای مثال، روشنایی را تغییر می‌دهند یا شیر برقی و پرده موتوری را کنترل می‌کنند.
در ساختار سیمی KNX، پیام‌های کنترلی از طریق باس ارتباطی میان تجهیزات منتقل می‌شوند. کابل KNX در این بخش نقش مهمی دارد و کیفیت انتخاب و اجرای آن بر پایداری ارتباط اثر می‌گذارد.
دستگاه‌های KNX با استفاده از ابزار نرم افزاری به نام ETS برنامه‌ریزی می‌شوند. ETS به شما امکان می‌دهد صحنه‌ها و قوانینی ایجاد کنید که سیستم‌های ساختمان شما را به طور خودکار کنترل می‌کند. برای مثال، می‌توانید صحنه‌ای ایجاد کنید که تمام چراغ‌های یک اتاق را وقتی خالی است خاموش می‌کند یا قانونی که دمای گرمایش را بر اساس زمان روز تنظیم می‌کند.
مزایای استفاده از کابل KNX در ساختمان سبز هوشمند
- کاهش اتلاف انرژی: کنترل خودکار تجهیزات از فعالیت غیرضروری آنها جلوگیری می‌کند.
- افزایش آسایش کاربران: تنظیم روشنایی و دمای محیط متناسب با شرایط، تجربه استفاده از ساختمان را بهبود می‌دهد.
- انعطاف‌پذیری: امکان تغییر سناریوها و توسعه سیستم، مدیریت ساختمان را ساده‌تر می‌کند.
- هماهنگی تجهیزات: ارتباط میان تجهیزات سازگار، اجرای فرمان‌های چند بخشی را امکان‌پذیر می‌سازد.
- مدیریت بهتر مصرف: اطلاعات تجهیزات اندازه‌گیری و سیستم‌های نظارتی می‌تواند برای شناسایی فرصت‌های صرفه‌جویی استفاده شود.
- کمک به پایداری محیط زیست: کاهش مصرف انرژی در صورت کاهش مصرف سوخت یا برق می‌تواند به کاهش انتشار آلاینده‌ها کمک کند.
ساختمان سبز هوشمند با KNX
چگونه KNX مصرف انرژی ساختمان را کاهش می‌دهد؟
سیستم KNX به تنهایی تضمین‌کننده کاهش مشخصی در مصرف انرژی نیست؛ بلکه با ایجاد کنترل دقیق‌تر و هماهنگی میان تجهیزات، زمینه کاهش اتلاف انرژی را فراهم می‌کند. مهم‌ترین روش‌های استفاده از این سیستم عبارتند از:
1. کنترل هوشمند روشنایی:
روشنایی یکی از بخش‌هایی است که با اتوماسیون مناسب می‌توان مصرف انرژی آن را مدیریت کرد. در ساختمان سبز هوشمند با KNX حسگرهای حضور و روشنایی می‌توانند عملکرد چراغ‌ها را بر اساس شرایط واقعی محیط تنظیم کنند. مانند کم کردن نورها در صورت وجود نور طبیعی کافی، یا خاموش کردن چراغ ها در صورت خالی بودن اتاق. این روش در راهروها، سرویس‌های بهداشتی، اتاق جلسات و فضاهای اداری کاربرد زیادی دارد.
2. بهینه‌سازی سیستم گرمایش و سرمایش:
سیستم‌های HVAC سهم مهمی از مصرف انرژی بسیاری از ساختمان‌ها را به خود اختصاص می‌دهند. KNX می‌تواند با کنترل دمای محیط، تنظیم زمان فعالیت تجهیزات و هماهنگی با حسگرها، از کارکرد غیرضروری سیستم جلوگیری کند. برای مثال، در ساعات تعطیلی اداره می‌توان دمای تنظیمی را به حالت اقتصادی تغییر داد. در اتاق‌هایی که خالی هستند نیز می‌توان دمای هدف را در محدوده کم‌مصرف‌تری قرار داد.
3. کنترل پرده‌ها و سایه‌بان‌های هوشمند:
تابش مستقیم خورشید در تابستان ممکن است بار سرمایشی ساختمان را افزایش دهد. از سوی دیگر استفاده مناسب از گرمای خورشید در روزهای سرد می‌تواند به کاهش نیاز به گرمایش کمک کند. با استفاده از پرده‌ها و سایه‌بان‌های موتوری متصل به KNX می‌توان میزان ورود نور و گرمای خورشید را مدیریت کرد.
4. مدیریت هوشمند مصرف انرژی:
با هماهنگ کردن تجهیزات ساختمان می‌توان از فعالیت هم زمان یا غیر ضروری برخی مصرف‌کننده‌ها جلوگیری کرد. همچنین استفاده از تجهیزات اندازه‌گیری سازگار می‌تواند اطلاعات مصرف را در اختیار مدیر ساختمان قرار دهد. این اطلاعات به شناسایی زمان‌های اوج مصرف و تجهیزات پرمصرف کمک می‌کنند. مدیر ساختمان می‌تواند بر اساس داده‌های واقعی، تنظیمات سیستم را اصلاح کند و اثر تغییرات را بسنجد.
| بخش ساختمان | کاربرد سیستم KNX | تأثیر بر مصرف انرژی |
|---|---|---|
| روشنایی هوشمند | کنترل چراغ‌ها بر اساس حضور افراد و نور طبیعی | کاهش روشنایی غیرضروری |
| گرمایش و سرمایش | تنظیم دما بر اساس زمان و شرایط محیط | جلوگیری از مصرف غیرضروری انرژی |
| پرده‌ها و سایه‌بان‌ها | مدیریت ورود نور و گرمای خورشید | کمک به کاهش بار سرمایشی و گرمایشی |
| مدیریت انرژی | پایش مصرف با تجهیزات اندازه‌گیری سازگار | شناسایی فرصت‌های صرفه‌جویی |
قیمت کابل KNX
قیمت کابل KNX به مشخصات فنی، کیفیت ساخت، نوع هادی، سطح مقطع، جنس عایق و روکش و برند تولیدکننده بستگی دارد. از آنجا که این کابل یکی از انواع کابل‌های مخابراتی مورد استفاده در هوشمندسازی ساختمان است، هنگام خرید باید علاوه بر قیمت، سازگاری مشخصات کابل با استاندارد و نیاز پروژه را نیز بررسی کنید.
چه عواملی بر قیمت کابل KNX تأثیر می‌گذارند؟
- نوع و کیفیت هادی: جنس هادی و کیفیت مواد اولیه بر عملکرد الکتریکی و قیمت نهایی کابل تأثیر می‌گذارند.
- ساختار کابل: تعداد زوج‌ها، سطح مقطع هادی و ویژگی‌های ساختاری از عوامل مؤثر بر قیمت هستند.
- جنس عایق و روکش: نوع مواد عایقی و مقاومت روکش در برابر شرایط محیطی می‌تواند باعث تفاوت قیمت محصولات شود.
- برند و کیفیت ساخت: تفاوت در کیفیت تولید، مشخصات فنی و استانداردهای محصول بر ارزش خرید کابل تأثیر دارد.
- متراژ سفارش: مقدار کابل مورد نیاز و شرایط فروش عمده یا خرده ممکن است قیمت نهایی سفارش را تغییر دهد.
قیمت کابل KNX
راهنمای انتخاب کابل KNX
در زمان انتخاب کابل KNX باید به موارد زیر توجه کرد:
- سازگاری کابل با استاندارد و نوع باس مورد استفاده
- مشخصات هادی، سطح مقطع و ساختار زوج‌ها
- کیفیت عایق و روکش متناسب با شرایط نصب
- مقاومت در برابر شرایط محیطی مورد انتظار
- رعایت الزامات فاصله‌گذاری و جداسازی از مدارهای قدرت
- رعایت دستورالعمل سازنده تجهیزات و مقررات اجرایی
انتخاب صحیح کابل و اجرای استاندارد آن به پایداری ارتباط میان تجهیزات کمک می‌کند. در نتیجه، سیستم می‌تواند فرمان‌های کنترلی را مطابق برنامه اجرا کند و امکان بهره‌گیری مؤثر از قابلیت‌های مدیریت انرژی فراهم شود.
جمع‌بندی
ساختمان سبز هوشمند تنها به استفاده از تجهیزات کم مصرف محدود نمی‌شود؛ هماهنگی و کنترل صحیح تجهیزات نیز نقش مهمی در کاهش اتلاف انرژی دارد. کابل KNX با فراهم‌کردن امکان ارتباط میان تجهیزات سازگار، مدیریت روشنایی، گرمایش، سرمایش و سایر بخش‌های ساختمان را امکان‌پذیر می‌کند.
KNX ابزار قدرتمندی است که می‌تواند برای کاهش مصرف انرژی در ساختمان‌های سبز هوشمند استفاده شود. نصب و نگهداری سیستم‌های KNX آسان است و می‌توان از آنها برای کنترل طیف وسیعی از سیستم‌های ساختمانی استفاده کرد.
اگر برای اجرای پروژه‌های هوشمندسازی به کابل KNX یا سایر محصولات سیم و کابل نیاز دارید، کابل آن با ارائه انواع کابل‌های مورد استفاده در پروژه‌های ساختمانی و صنعتی، امکان بررسی و انتخاب محصولات متناسب با نیاز شما را فراهم می‌کند. سبد محصولات کابل آن شامل کابل‌های برق، کابل‌های شبکه، کابل‌های مخابراتی، کابل‌های کواکسیال و تجهیزات جانبی دیگر است.
اگر قصد خرید کابل KNX یا استعلام قیمت سایر انواع کابل را دارید، می‌توانید با کارشناسان فروش کابل آن در ارتباط باشید.
سوالات متداول
1. کابل KNX چیست؟
کابل KNX یکی از انواع کابل‌های مخابراتی مورد استفاده در سیستم‌های هوشمندسازی ساختمان است. در بستر سیمی KNX، این کابل برای انتقال پیام‌های کنترلی میان تجهیزات سازگار استفاده می‌شود.
2. آیا KNX می‌تواند مصرف انرژی را تا 20 درصد کاهش دهد؟
این میزان کاهش در برخی شرایط ممکن است، اما نتیجه به وضعیت اولیه ساختمان، نوع تجهیزات، تنظیمات سیستم و نحوه استفاده از فضا بستگی دارد. برای اثبات میزان صرفه‌جویی باید مصرف واقعی پیش و پس از اجرا مقایسه شود.
3. تفاوت کابل KNX و کابل برق چیست؟
کابل برق عمدتاً برای انتقال انرژی الکتریکی به مصرف‌کننده به کار می‌رود. کابل KNX در بستر سیمی مربوط، مسیر ارتباطی تجهیزات را فراهم می‌کند و باس ممکن است تغذیه تجهیزات سازگار را نیز تأمین کند.
4. آیا KNX فقط برای ساختمان‌های بزرگ مناسب است؟
خیر. KNX می‌تواند در ساختمان‌های مسکونی، اداری، تجاری و آموزشی استفاده شود. ابعاد سیستم و تعداد تجهیزات بر اساس نیاز پروژه تعیین می‌شود.
5. آیا استفاده از KNX به کاهش اثرات زیست‌محیطی کمک می‌کند؟
اگر اجرای سیستم باعث کاهش واقعی مصرف انرژی شود، می‌تواند به کاهش اثرات زیست‌محیطی ساختمان کمک کند. میزان این اثر به منبع انرژی، مقدار صرفه‌جویی و شرایط بهره‌برداری وابسته است.
