تأثیر نوع کابل بر مصرف انرژی

سیم و کابل برق، که اغلب نادیده گرفته می‌شود، نقش حیاتی در چگونگی استفاده‌ی بهینه‌ی ما از انرژی ایفا می‌کند. از سیم‌کشی منازل ما گرفته تا خطوط انتقال برق عظیمی که در سراسر کشور کشیده شده‌اند، نوع کابل مورد استفاده تأثیر مستقیمی بر میزان اتلاف انرژی در هنگام انتقال دارد. با گروه تولیدی کابل آن همراه با شید.

برای دیدن سایر محصولات تولیدی گروه تولیدی کابل آن اینجا کلیک کنید!

انتخاب نوع کابل مناسب برای یک کاربرد خاص، فقط به معنای راه‌اندازی کارها نیست؛ بلکه یک تصمیم حیاتی است که بر کیف پول ما و محیط زیست تأثیر می‌گذارد. این مقاله به طور عمیق به دنیای سیم و کابل برق می‌پردازد، رابطه‌ی پیچیده‌ی بین انواع کابل و مصرف انرژی را بررسی می‌کند، عواملی را که بر راندمان تأثیر می‌گذارند، آشکار می‌سازد و راهنمایی‌های واضحی در مورد چگونگی انتخاب کابل‌ها برای عملکرد بهینه‌ی انرژی ارائه می‌دهد.

مقدمه: کابل‌ها و انرژی – یک ارتباط ضروری

کابل‌های برق، شریان‌های سیستم‌های قدرت ما هستند که خونِ انرژی را از منبع آن به جایی که مورد نیاز است، حمل می‌کنند. اما این شریان‌ها بی‌عیب نیستند. درست مانند رگ‌های خونی که در برابر جریان خون مقاومت می‌کنند، کابل‌ها نیز در برابر جریان الکتریسیته مقاومت نشان می‌دهند. این مقاومت منجر به اتلاف انرژی، عمدتاً به شکل گرما، می‌شود. این انرژی هدر رفته فقط یک ناراحتی نیست؛ بلکه به صورت افزایش هزینه‌های برق و ردپای کربن بزرگ‌تر، خود را نشان می‌دهد. درک ظرافت‌های انواع مختلف کابل و تأثیر آن‌ها بر مصرف انرژی برای هر کسی که در طراحی، نصب یا نگهداری سیستم‌های الکتریکی دخیل است، بسیار مهم است.

درک مقاومت کابل و فیزیک اتلاف انرژی

در قلب اتلاف انرژی کابل، مفهوم اساسی مقاومت کابل نهفته است. هر رسانایی، هر چقدر هم خوب باشد، تا حدی در برابر جریان الکتریکی مقاومت می‌کند. این مقاومت، که با واحد اهم اندازه‌گیری می‌شود، باعث افت ولتاژ در کابل می‌شود. آن را مانند جریان آب در یک لوله تصور کنید: هرچه لوله باریک‌تر باشد، مقاومت بیشتری در برابر جریان آب ایجاد می‌کند.

به طور مشابه، کابلی با مقاومت بالاتر، جریان الکتریسیته را بیشتر از کابلی با مقاومت کمتر محدود می‌کند. این مقاومت، مقداری از انرژی الکتریکی را به گرما تبدیل می‌کند، فرآیندی که توسط قانون ژول توصیف می‌شود، که بیان می‌کند اتلاف توان (P) در یک رسانا با مجذور جریان (I) که از آن عبور می‌کند و مقاومت رسانا (R) نسبت مستقیم دارد: P = I²R. این معادله‌ی ساده اما قدرتمند، اهمیت به حداقل رساندن مقاومت کابل برای کاهش اتلاف انرژی را برجسته می‌کند. حتی کاهش اندک مقاومت می‌تواند منجر به صرفه‌جویی قابل توجهی در انرژی، به ویژه در کاربردهای جریان بالا، شود.

تأثیر مواد کابل: رسانایی و راندمان

ماده‌ی رسانای هسته‌ی کابل نقش مهمی در تعیین راندمان آن دارد. مواد مختلف رسانایی‌های متفاوتی دارند که نشان‌دهنده‌ی توانایی آن‌ها در هدایت الکتریسیته است. مواد بسیار رسانا، مانند مس، مقاومت کمتری در برابر جریان نسبت به مواد کمتر رسانا، مانند آلومینیوم، ارائه می‌دهند. مس، با رسانایی عالی خود، اغلب گزینه‌ی ترجیحی برای کاربردهایی است که راندمان انرژی بسیار مهم است. با این حال، عواملی مانند هزینه و وزن نیز در انتخاب مواد نقش دارند. آلومینیوم، در حالی که رسانایی کمتری دارد، سبک‌تر و ارزان‌تر از مس است و آن را به گزینه‌ی مناسبی در شرایط خاص، مانند خطوط برق هوایی که وزن عامل مهمی است، تبدیل می‌کند.

سیم و کابل برق

گیج کابل: ضخامت و تأثیر آن بر مصرف انرژی

گیج کابل به ضخامت هسته‌ی رسانای سیم اشاره دارد. عدد گیج پایین‌تر نشان‌دهنده‌ی سیم ضخیم‌تر است. رابطه‌ی بین گیج و مقاومت، رابطه‌ای معکوس است: سیم‌های ضخیم‌تر (گیج پایین‌تر) مقاومت کمتری دارند، در حالی که سیم‌های نازک‌تر (گیج بالاتر) مقاومت بالاتری دارند. این به این دلیل است که یک سیم ضخیم‌تر سطح مقطع بزرگ‌تری دارد و به الکترون‌ها اجازه می‌دهد آزادانه‌تر جریان یابند. انتخاب گیج مناسب برای ایجاد تعادل بین راندمان انرژی و عملی بودن ضروری است. در حالی که یک کابل ضخیم‌تر اتلاف انرژی را به حداقل می‌رساند، همچنین گران‌تر، سنگین‌تر و انعطاف‌پذیری کمتری دارد و آن را برای کاربردهایی که فضا محدود است یا انعطاف‌پذیری لازم است، کمتر مناسب می‌کند.

سیم تک رشته‌ای در مقابل سیم چند رشته‌ای: تفاوت‌های ظریف در عملکرد انرژی

کابل‌ها می‌توانند با رساناهای تک رشته‌ای یا چند رشته‌ای ساخته شوند. یک کابل تک رشته‌ای دارای یک رسانای ضخیم است، در حالی که یک کابل چند رشته‌ای از چندین سیم نازک که به هم پیچیده شده‌اند تشکیل شده است.

در حالی که هر دو نوع می‌توانند سطح مقطع کلی یکسانی داشته باشند، کابل‌های چند رشته‌ای به دلیل مسیری طولانی‌تر که الکترون‌ها باید از طریق رشته‌های پیچ خورده طی کنند، مقاومت کمی بالاتری دارند. با این حال، این تفاوت در مقاومت معمولاً ناچیز است. مزیت اصلی کابل‌های چند رشته‌ای در انعطاف‌پذیری و دوام آن‌ها است. آن‌ها می‌توانند بدون شکستن در برابر خم شدن و انعطاف مقاومت کنند و آن‌ها را برای کاربردهایی که حرکت یا لرزش وجود دارد ایده‌آل می‌کند. برای اکثر کاربردها، تفاوت راندمان انرژی بین کابل‌های تک رشته‌ای و چند رشته‌ای ناچیز است.

اهمیت عایق: جلوگیری از نشت انرژی

عایق، ماده‌ی نارسانایی که رسانا را احاطه کرده است، نقش مهمی در جلوگیری از اتلاف انرژی از طریق نشت و اتصال کوتاه دارد. یک عایق خوب نشت جریان را به حداقل می‌رساند و اطمینان می‌دهد که حداکثر میزان انرژی به مقصد مورد نظر می‌رسد. به عایق به عنوان یک مانع محافظ فکر کنید که الکتریسیته را درون کابل نگه می‌دارد. همچنین رسانا را از عوامل محیطی مانند رطوبت، گرما و مواد شیمیایی که می‌توانند عملکرد آن را کاهش داده و مقاومت آن را در طول زمان افزایش دهند، محافظت می‌کند. انتخاب ماده و ضخامت عایق مناسب برای حفظ یکپارچگی کابل و به حداکثر رساندن راندمان انرژی بسیار مهم است.

طول کابل: رابطه‌ی مستقیم با اتلاف انرژی

طول یک کابل تأثیر مستقیمی بر مقاومت آن و در نتیجه بر اتلاف انرژی دارد. یک کابل طولانی‌تر به سادگی ماده‌ی بیشتری برای عبور الکترون‌ها دارد که منجر به مقاومت بالاتر و اتلاف انرژی بیشتر می‌شود. این امر به ویژه در انتقال برق در مسافت‌های طولانی اهمیت دارد، جایی که حتی افزایش اندک مقاومت در واحد طول می‌تواند منجر به تلفات تجمعی قابل توجهی شود. استراتژی‌هایی مانند استفاده از کابل‌های ضخیم‌تر یا انتقال ولتاژ بالاتر برای کاهش تأثیرات طول کابل بر راندمان انرژی استفاده می‌شود.

تأثیر دما بر راندمان کابل

دما بر مقاومت اکثر مواد رسانا تأثیر می‌گذارد. به طور کلی، با افزایش دما، مقاومت نیز افزایش می‌یابد. این بدان معنی است که یک کابل که در دمای بالاتری کار می‌کند، انرژی بیشتری نسبت به همان کابل که در دمای پایین‌تری کار می‌کند، از دست می‌دهد. این وابستگی دما در برخی مواد، مانند آلومینیوم، بیشتر از سایرین است. بنابراین، برای حفظ راندمان بهینه و جلوگیری از تخریب زودرس، کارکرد کابل‌ها در محدوده‌ی دمای مشخص شده ضروری است. سیستم‌های تهویه‌ی مناسب و خنک‌کننده می‌توانند به مدیریت دمای کابل در کاربردهای جریان بالا کمک کنند.

سیم و کابل برق

انتخاب ماده‌ی رسانای مناسب: مس در مقابل آلومینیوم

انتخاب بین مس و آلومینیوم یک معمای رایج هنگام انتخاب کابل‌ها است. هر ماده مزایا و معایب خود را دارد.

کابل‌های مسی، با رسانایی برتر خود، استاندارد طلایی برای بسیاری از کاربردها، به ویژه در مواردی که راندمان انرژی بسیار مهم است، هستند. آن‌ها مقاومت کمتری ارائه می‌دهند و در نتیجه اتلاف انرژی کمتری برای همان جریان دارند. با این حال، هزینه‌ی بالاتر و وزن آن‌ها می‌تواند از معایب آن‌ها باشد. کابل‌های آلومینیومی، در حالی که رسانایی کمتری دارند، به طور قابل توجهی سبک‌تر و ارزان‌تر از مس هستند.

این امر آن‌ها را برای کاربردهایی که وزن عامل مهمی است، مانند خطوط برق هوایی و برخی سیم‌کشی‌های ساختمان، جذاب می‌کند. با این حال، آلومینیوم برای جلوگیری از خوردگی به کانکتورهای خاص نیاز دارد و بیشتر مستعد سخت شدن در اثر خم شدن مکرر است. انتخاب بین مس و آلومینیوم مستلزم ارزیابی دقیق مزایا و معایب بین راندمان، هزینه، وزن و سایر عوامل خاص کاربرد است.

کابل‌های شیلدار: محافظت در برابر تداخل، نه اتلاف انرژی

کابل‌های شیلدار شامل یک لایه‌ی فلزی، اغلب بافته شده یا فویل، هستند که رسانا را احاطه کرده است تا از تداخل الکترومغناطیسی (EMI) محافظت کند. در حالی که شیلدینگ تأثیر مستقیمی بر مقاومت کابل ندارد و بنابراین به طور قابل توجهی بر اتلاف انرژی ناشی از گرما تأثیر نمی‌گذارد، نقش مهمی در جلوگیری از تخریب سیگنال و از دست دادن داده‌ها در تجهیزات الکترونیکی حساس ایفا می‌کند.

شیلد به عنوان یک مانع عمل می‌کند و از تداخل میدان‌های الکترومغناطیسی خارجی با سیگنال حمل شده توسط کابل و همچنین جلوگیری از انتشار تشعشعات الکترومغناطیسی توسط کابل جلوگیری می‌کند. در کاربردهایی که یکپارچگی داده‌ها حیاتی است، هزینه‌ی اضافی و وزن شیلدینگ با کیفیت سیگنال بهبود یافته و کاهش خطر تداخل توجیه می‌شود.

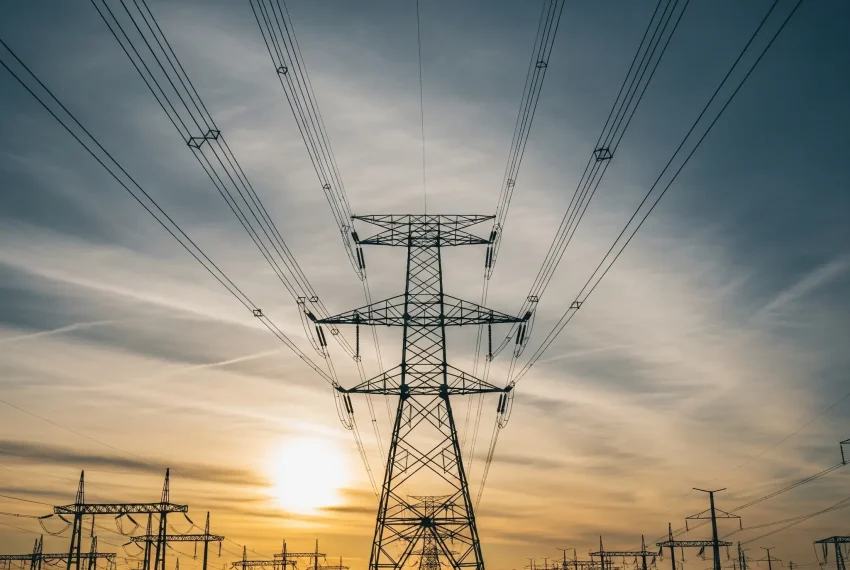

کابل‌های فشار قوی: کلید انتقال برق در مسافت‌های طولانی

کابل‌های فشار قوی برای انتقال کارآمد برق در مسافت‌های طولانی ضروری هستند. اصل راندمان آن‌ها در رابطه‌ی بین ولتاژ، جریان و توان نهفته است. توان (P) برابر است با ولتاژ (V) ضربدر جریان (I): P = VI. برای یک سطح توان مشخص، افزایش ولتاژ امکان کاهش جریان را فراهم می‌کند. از آنجایی که اتلاف توان متناسب با مجذور جریان است (P = I²R)، کاهش جریان به طور قابل توجهی اتلاف انرژی را کاهش می‌دهد. به همین دلیل است که برق در فواصل طولانی با ولتاژ بسیار بالا، گاهی صدها هزار ولت، منتقل می‌شود. کابل‌های فشار قوی تخصصی برای تحمل این ولتاژهای شدید و به حداقل رساندن اتلاف انرژی در حین انتقال طراحی شده‌اند.

کابل‌های تخصصی: ایجاد تعادل بین عملکرد با نیازهای خاص

کابل‌های تخصصی، مانند کابل‌های مقاوم در برابر آتش و کابل‌های مقاوم در برابر گرما، برای برآورده کردن الزامات ایمنی و عملکرد خاص در محیط‌های سخت طراحی شده‌اند. این کابل‌ها اغلب شامل مواد و ساختارهای تخصصی، مانند عایق معدنی یا مواد روکش خاص، هستند. این مواد تخصصی ممکن است ویژگی‌های رسانایی متفاوتی در مقایسه با مواد کابل استاندارد داشته باشند که به طور بالقوه بر راندمان انرژی تأثیر می‌گذارد.

به عنوان مثال، کابل‌های مقاوم در برابر آتش ممکن است به دلیل ماهیت ساختارشان مقاومت کمی بالاتر از کابل‌های استاندارد داشته باشند. با این حال، ایمنی و قابلیت اطمینان اضافی که ارائه می‌دهند، اغلب بر افزایش جزئی احتمالی اتلاف انرژی غلبه می‌کند. هنگام انتخاب کابل‌های تخصصی، در نظر گرفتن خواص خاص آن‌ها و چگونگی تأثیر آن‌ها بر مصرف کلی انرژی بسیار مهم است. مشورت با یک متخصص کابل می‌تواند به تضمین بهترین تعادل بین عملکرد، ایمنی و راندمان انرژی کمک کند.

نگهداری کابل و تأثیر آن بر راندمان انرژی

نگهداری مناسب کابل نقش مهمی در حفظ راندمان بهینه‌ی انرژی دارد. با گذشت زمان، کابل‌ها می‌توانند به دلیل عوامل مختلفی مانند قرار گرفتن در معرض محیط، آسیب فیزیکی و گرمای بیش از حد، تخریب شوند. این تخریب می‌تواند منجر به افزایش مقاومت شود که منجر به تلفات انرژی بیشتر می‌شود. بازرسی و نگهداری منظم می‌تواند به شناسایی و رفع مشکلات بالقوه قبل از اینکه به طور قابل توجهی بر راندمان انرژی تأثیر بگذارند، کمک کند. این شامل بررسی علائم آسیب، خوردگی، اتصالات شل و گرمای بیش از حد است. مدیریت مناسب کابل، از جمله ایمن سازی کابل‌ها و جلوگیری از خم شدن بیش از حد، می‌تواند به افزایش طول عمر آن‌ها و حفظ عملکرد آن‌ها نیز کمک کند.

نتیجه‌گیری: انتخاب کابل‌ها برای راندمان بهینه‌ی انرژی

انتخاب کابل مناسب یک تصمیم حیاتی است که بر مصرف انرژی، هزینه‌های عملیاتی و تأثیرات زیست محیطی تأثیر می‌گذارد. هیچ راه‌حل یکسانی برای همه وجود ندارد؛ نوع کابل بهینه به کاربرد خاص و الزامات آن بستگی دارد. عواملی مانند ظرفیت حمل جریان، ولتاژ، فاصله، محیط عملیاتی و بودجه همگی در فرآیند انتخاب نقش دارند.

درک اصول مقاومت کابل، رسانایی و تأثیر ویژگی‌های مختلف کابل برای تصمیم‌گیری آگاهانه ضروری است. مشورت با یک متخصص کابل می‌تواند بینش‌های ارزشمندی را ارائه دهد و اطمینان حاصل کند که کابل انتخاب شده نیازهای خاص پروژه را برآورده می‌کند و در عین حال راندمان انرژی را به حداکثر می‌رساند. با اولویت‌بندی انتخاب کابل و اجرای شیوه‌های نگهداری مناسب، می‌توانیم اتلاف انرژی را به حداقل برسانیم، هزینه‌های عملیاتی را کاهش دهیم و به آینده‌ای پایدارتر کمک کنیم.

سیم و کابل برق

20 عامل کلیدی: تأثیر سیم و کابل برق بر مصرف انرژی

سیم‌ها و کابل‌های برق نقش مهمی در انتقال انرژی الکتریکی دارند و تأثیر مستقیمی بر مصرف انرژی و کارایی سیستم‌های الکتریکی دارند. در ادامه به 20 عامل کلیدی که نشان‌دهنده تأثیر سیم و کابل برق بر مصرف انرژی هستند، پرداخته می‌شود.

1. مقاومت الکتریکی

عامل:
مقاومت الکتریکی سیم‌ها باعث تلفات انرژی به شکل گرما می‌شود.

تأثیر:
کابل‌هایی با مقاومت کمتر (مانند کابل‌های مسی) تلفات انرژی را کاهش می‌دهند.

2. سطح مقطع سیم

عامل:
سطح مقطع سیم‌ها بر مقاومت و ظرفیت حمل جریان تأثیر می‌گذارد.

تأثیر:
سطح مقطع بزرگ‌تر مقاومت کمتری دارد و مصرف انرژی را بهینه می‌کند.

3. طول کابل

عامل:
طول کابل‌ها بر تلفات انرژی تأثیر مستقیم دارد.

تأثیر:
طول کابل بیشتر تلفات انرژی را افزایش می‌دهد، بنابراین طول کابل باید به حداقل برسد.

4. نوع هادی (مس یا آلومینیوم)

عامل:
مس مقاومت الکتریکی کمتری نسبت به آلومینیوم دارد.

تأثیر:
استفاده از سیم‌های مسی مصرف انرژی را کاهش می‌دهد.

5. کیفیت عایق

عامل:
کیفیت و ضخامت عایق‌ها بر تلفات انرژی تأثیر می‌گذارد.

تأثیر:
عایق‌های باکیفیت تلفات حرارتی و نشت جریان را کاهش می‌دهند.

6. دمای محیط

عامل:
دمای محیط بر مقاومت الکتریکی سیم‌ها تأثیر می‌گذارد.

تأثیر:
دمای بالا مقاومت را افزایش داده و مصرف انرژی را افزایش می‌دهد.

7. تلفات I²R

عامل:
تلفات I²R (تلفات ژول) به مربع جریان و مقاومت سیم بستگی دارد.

تأثیر:
کاهش جریان یا مقاومت می‌تواند تلفات انرژی را کاهش دهد.

8. اضافه بار

عامل:
اضافه بار باعث افزایش جریان و تلفات انرژی می‌شود.

تأثیر:
بارگذاری مناسب کابل‌ها مصرف انرژی را بهینه می‌کند.

9. استفاده از سیستم‌های مدیریت انرژی

عامل:
سیستم‌های مدیریت انرژی می‌توانند مصرف انرژی کابل‌ها را کنترل کنند.

تأثیر:
این سیستم‌ها از اضافه بار و تلفات جلوگیری می‌کنند.

10. نوع سیم‌کشی (موازی یا سری)

عامل:
سیم‌کشی موازی تلفات انرژی را کاهش می‌دهد.

تأثیر:
سیم‌کشی موازی مقاومت کلی مدار را کاهش می‌دهد.

11. فاصله بین منبع و بار

عامل:
فاصله بین منبع انرژی و بار بر تلفات انرژی تأثیر می‌گذارد.

تأثیر:
کاهش فاصله تلفات انرژی را کاهش می‌دهد.

12. استفاده از کابل‌های با ضریب تلفات کم

عامل:
کابل‌هایی با ضریب تلفات کم (Low Loss Cables) موجود هستند.

تأثیر:
این کابل‌ها مصرف انرژی را بهینه می‌کنند.

13. تداخل الکترومغناطیسی

عامل:
تداخل الکترومغناطیسی می‌تواند باعث تلفات انرژی شود.

تأثیر:
استفاده از کابل‌های شیلددار از تداخل جلوگیری می‌کند.

14. کیفیت اتصالات

عامل:
اتصالات ضعیف باعث افزایش مقاومت و تلفات انرژی می‌شوند.

تأثیر:
اتصالات محکم و باکیفیت تلفات را کاهش می‌دهند.

15. استفاده از کابل‌های بازیافتی

عامل:
کابل‌های بازیافتی ممکن است کیفیت پایین‌تری داشته باشند.

تأثیر:
کابل‌های بازیافتی ممکن است تلفات انرژی را افزایش دهند.

16. ضریب توان

عامل:
ضریب توان کم باعث افزایش تلفات انرژی می‌شود.

تأثیر:
بهبود ضریب توان مصرف انرژی را کاهش می‌دهد.

17. استفاده از کابل‌های با ظرفیت بالا

عامل:
کابل‌های با ظرفیت بالا می‌توانند جریان بیشتری را بدون تلفات قابل توجه منتقل کنند.

تأثیر:
این کابل‌ها مصرف انرژی را بهینه می‌کنند.

18. نصب صحیح کابل‌ها

عامل:
نصب نادرست کابل‌ها می‌تواند باعث افزایش تلفات شود.

تأثیر:
نصب صحیح کابل‌ها از تلفات انرژی جلوگیری می‌کند.

19. استفاده از کابل‌های ضد حرارت

عامل:
در مناطق گرمسیر، کابل‌های ضد حرارت تلفات انرژی را کاهش می‌دهند.

تأثیر:
این کابل‌ها از گرم شدن بیش از حد جلوگیری می‌کنند.

20. نگهداری دوره‌ای

عامل:
نگهداری دوره‌ای کابل‌ها از تلفات انرژی جلوگیری می‌کند.

تأثیر:
بررسی و تعمیر کابل‌ها به موقع مصرف انرژی را بهینه می‌کند.

جمع‌بندی

تأثیر سیم و کابل برق بر مصرف انرژی به عوامل متعددی مانند مقاومت الکتریکی، سطح مقطع، طول کابل، نوع هادی، کیفیت عایق، دمای محیط، اضافه بار، استفاده از سیستم‌های مدیریت انرژی، نوع سیم‌کشی، فاصله بین منبع و بار، تداخل الکترومغناطیسی، کیفیت اتصالات، ضریب توان و نصب صحیح بستگی دارد.

پاسخ نهایی:
با توجه به این 20 عامل کلیدی، می‌توان با انتخاب و نصب صحیح سیم و کابل برق، مصرف انرژی را بهینه کرد و تلفات آن را به حداقل رساند.
