راهنمای انتخاب کابل های برق برای سیستم های ذخیره انرژی خانگی

راهنمای انتخاب کابل های برق برای سیستم های ذخیره انرژی خانگی

1. مقدمه ای بر کابل های برق برای سیستم های ذخیره انرژی خانگی

در دنیای امروز، صاحبان خانه‌های بیشتری به سیستم‌های ذخیره‌سازی انرژی روی می‌آورند تا استقلال انرژی خود را افزایش دهند و اتکا به شبکه را کاهش دهند. همانطور که این سیستم ها به طور فزاینده ای محبوب می شوند، درک اهمیت انتخاب کابل های برق مناسب بسیار مهم است. انتخاب کابل های برق برای سیستم های ذخیره انرژی خانگی گامی حیاتی در تضمین کارایی، ایمنی و طول عمر راه اندازی شما است.

این راهنمای جامع فاکتورهای ضروری را که باید هنگام انتخاب کابل برق برای سیستم ذخیره انرژی خانه خود در نظر بگیرید، راهنمایی می کند. ما همه چیز را از اصول اولیه سیستم‌های ذخیره‌سازی انرژی گرفته تا انواع کابل‌های خاص، ملاحظات اندازه و بهترین روش‌های نصب را پوشش خواهیم داد. در پایان این راهنما، دانش لازم برای تصمیم گیری آگاهانه در مورد کابل های برقی که به بهترین وجه نیازهای ذخیره انرژی خانه شما را برآورده می کنند، خواهید داشت.

2. مروری بر سیستم های ذخیره سازی انرژی خانه و نیازهای برق آنها

قبل از پرداختن به ویژگی‌های کابل‌های برق، مهم است که اصول سیستم‌های ذخیره‌سازی انرژی خانگی و نیازهای برق آن‌ها را درک کنید.

سیستم های ذخیره انرژی خانه معمولاً شامل موارد زیر است:

  1. وسایل ذخیره انرژی (معمولا باتری)
  2. اینورترها
  3. کنترل کننده های شارژ
  4. کابل های برق
  5. سیستم های نظارت و کنترل

این سیستم‌ها می‌توانند از نظر اندازه و ظرفیت متفاوت باشند، از واحدهای کوچکی که می‌توانند چند وسیله ضروری را در هنگام قطع برق تامین کنند تا سیستم‌های بزرگی که می‌توانند کل خانه را خارج از شبکه راه‌اندازی کنند.

انرژی مورد نیاز سیستم های ذخیره انرژی خانگی به عوامل مختلفی بستگی دارد:

  • ظرفیت کل ذخیره انرژی
  • حداکثر توان خروجی
  • نرخ شارژ و دشارژ
  • ادغام با منابع انرژی تجدید پذیر (مانند پنل های خورشیدی)
  • تعداد و نوع وسایل متصل

هنگام انتخاب کابل های برق برای سیستم های ذخیره انرژی خانگی، توجه به این نیازهای برق بسیار مهم است تا اطمینان حاصل شود که کابل ها می توانند بار مورد انتظار را به طور ایمن و کارآمد تحمل کنند.

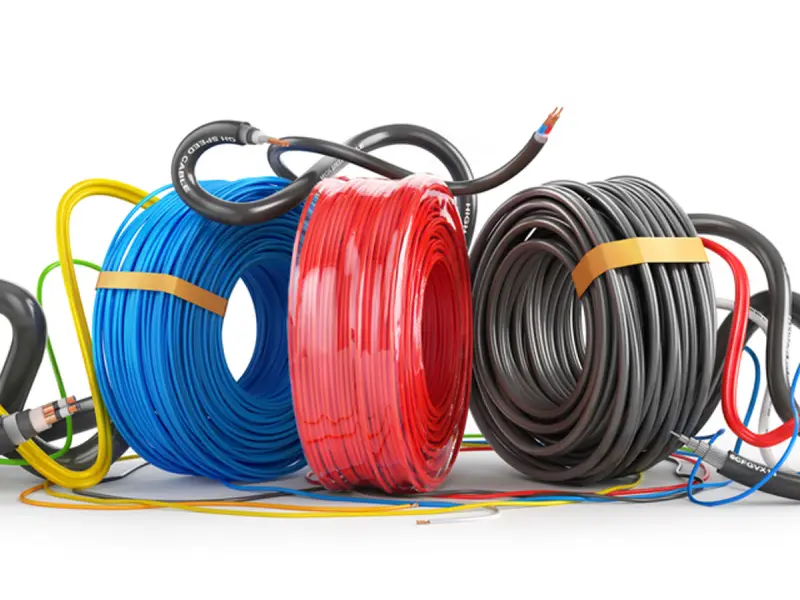

3. انواع کابل های برق مورد استفاده در سیستم های ذخیره انرژی

انواع مختلفی از کابل های برق وجود دارد که معمولا در سیستم های ذخیره انرژی خانه استفاده می شود. هر نوع ویژگی های خاص خود را دارد و برای کاربردهای مختلف مناسب است. در اینجا یک مرور کلی از انواع اصلی آورده شده است:

3.1 کابل های مسی

کابل های مسی به دلیل رسانایی عالی و دوام بسیار مورد استفاده قرار می گیرند. آنها برای هر دو کاربرد AC و DC مناسب هستند و می توانند جریان های بالا را به طور موثر اداره کنند.

موارد استفاده:

  • توزیع برق اصلی
  • اتصالات باطری
  • اتصالات اینورتر

3.2 کابل های آلومینیومی

کابل های آلومینیومی سبک تر و ارزان تر از کابل های مسی هستند. در حالی که رسانایی کمتری دارند، اما هنوز برای بسیاری از کاربردها در سیستم‌های ذخیره انرژی خانگی مناسب هستند.

موارد استفاده:

  • توزیع برق در مقیاس بزرگ
  • تاسیسات در فضای باز که وزن آنها نگران کننده است

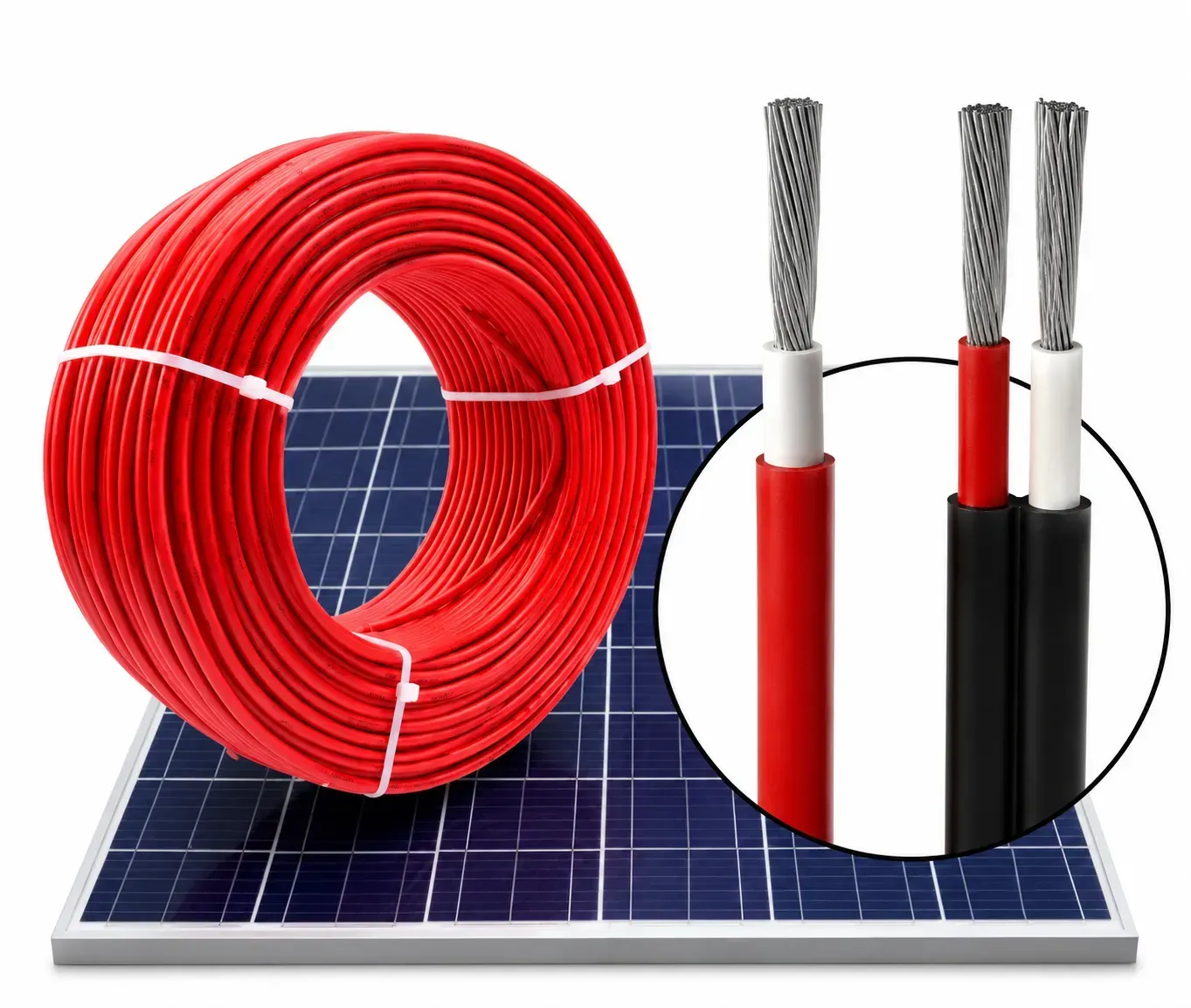

3.3 کابل های خورشیدی

کابل های خورشیدی که به طور خاص برای سیستم های فتوولتائیک طراحی شده اند، اغلب در سیستم های ذخیره انرژی ادغام شده با پنل های خورشیدی استفاده می شوند.

موارد استفاده:

  • اتصال پنل های خورشیدی به کنترلرهای شارژ
  • سیم کشی در فضای باز در معرض اشعه UV

3.4 کابل باتری

این کابل‌های سنگین برای کنترل جریان‌های زیاد مرتبط با شارژ و دشارژ باتری‌ها طراحی شده‌اند.

موارد استفاده:

  • اتصال باتری به اینورتر
  • اتصال چندین باتری در یک بانک

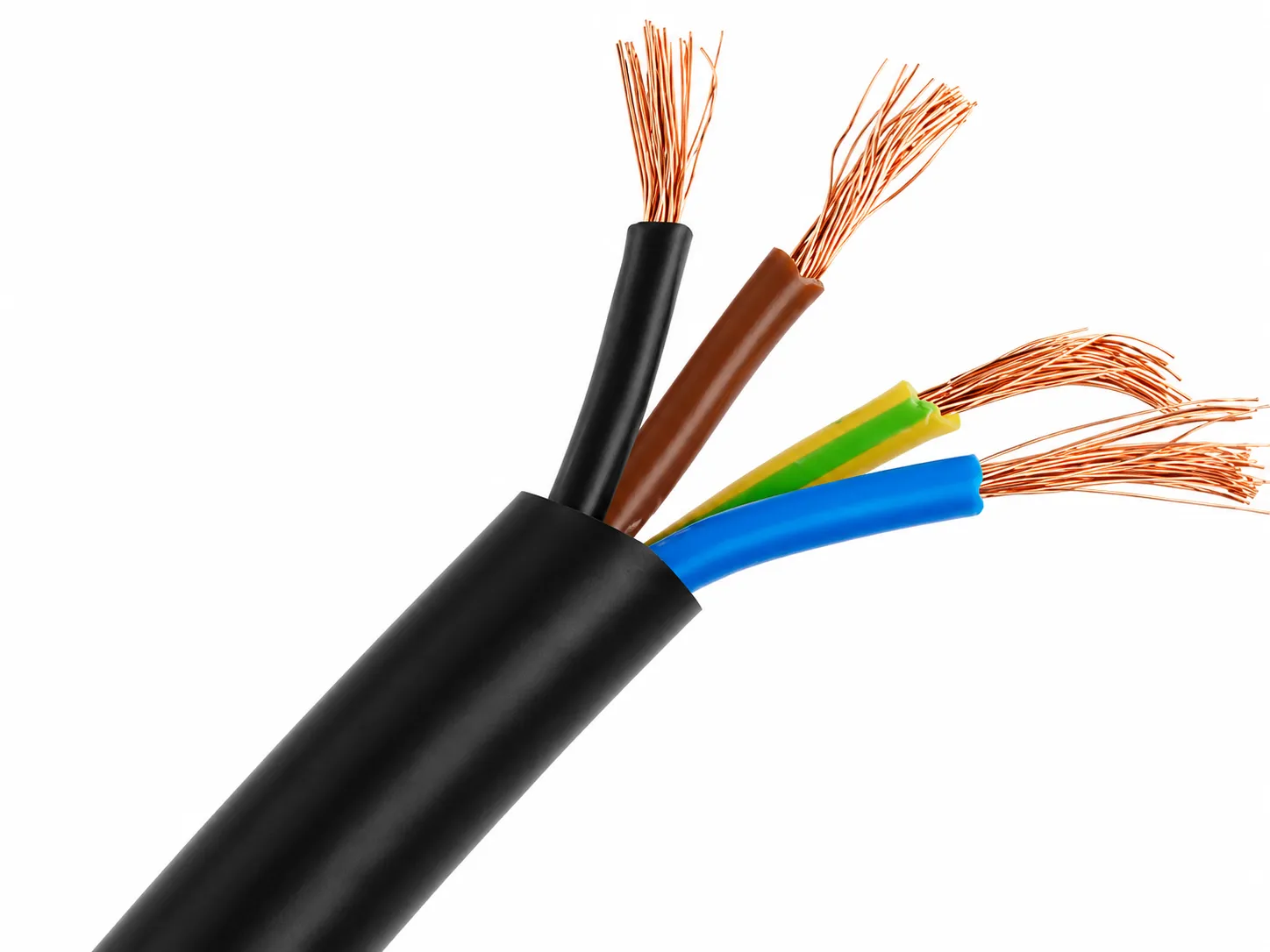

3.5 کابل های انعطاف پذیر

کابل های انعطاف پذیر در فضاهای تنگ یا جاهایی که حرکت مکرر انتظار می رود مفید هستند.

موارد استفاده:

  • اتصال به قطعات متحرک
  • نصب در فضاهای محدود

جدول مقایسه: انواع کابل برق

نوع کابل رسانایی هزینه وزن مقاومت UV انعطاف پذیری
مس عالی بالا سنگین کم متوسط
آلومینیوم خوب کم نور کم متوسط
خورشیدی خوب متوسط متوسط عالی بالا
باتری عالی بالا سنگین متفاوت است کم
انعطاف پذیر خوب متوسط نور متغیر عالی

4. اهمیت اندازه کابل برای بهره وری ذخیره انرژی

هنگام انتخاب کابل های برق برای سیستم های ذخیره انرژی خانگی، اندازه مناسب به چند دلیل بسیار مهم است:

  1. ایمنی: کابل های کم اندازه ممکن است بیش از حد گرم شوند و به طور بالقوه باعث آتش سوزی یا آسیب رساندن به تجهیزات شوند.
  2. کارایی: کابل های با اندازه صحیح تلفات برق را به دلیل مقاومت به حداقل می رساند.
  3. عملکرد: اندازه مناسب تضمین می کند که سیستم می تواند برق مورد نیاز را بدون افت ولتاژ ارائه دهد.
  4. طول عمر: کابل های با اندازه مناسب استرس کمتری را تجربه می کنند و بیشتر دوام می آورند.

برای تعیین اندازه صحیح کابل، فاکتورهای زیر را در نظر بگیرید:

  • حداکثر جریان: بالاترین جریانی که کابل انتظار می رود داشته باشد.
  • ولتاژ: ولتاژ عملیاتی سیستم (AC یا DC).
  • طول کابل: کابل های بلندتر به قطرهای بزرگتر نیاز دارند تا افت ولتاژ به حداقل برسد.
  • دمای محیط: دمای بالاتر ممکن است به کابل های بزرگتر نیاز داشته باشد.
  • روش نصب: کابل ها در مجرا ممکن است به اندازه های متفاوتی نسبت به نصب های هوای آزاد نیاز داشته باشند.

از این فرمول برای محاسبه حداقل اندازه کابل استفاده کنید:

سطح مقطع کابل (mm²) = (جریان × طول × 2) / (56 × افت ولتاژ)

کجا:

  • جریان بر حسب آمپر است
  • طول بر حسب متر است
  • افت ولتاژ درصدی از ولتاژ سیستم است (معمولاً 2-3٪ برای سیستم های DC)

همیشه اندازه کابل استاندارد بعدی را جمع کنید و برای شرایط خاص از کدهای برق محلی استفاده کنید.

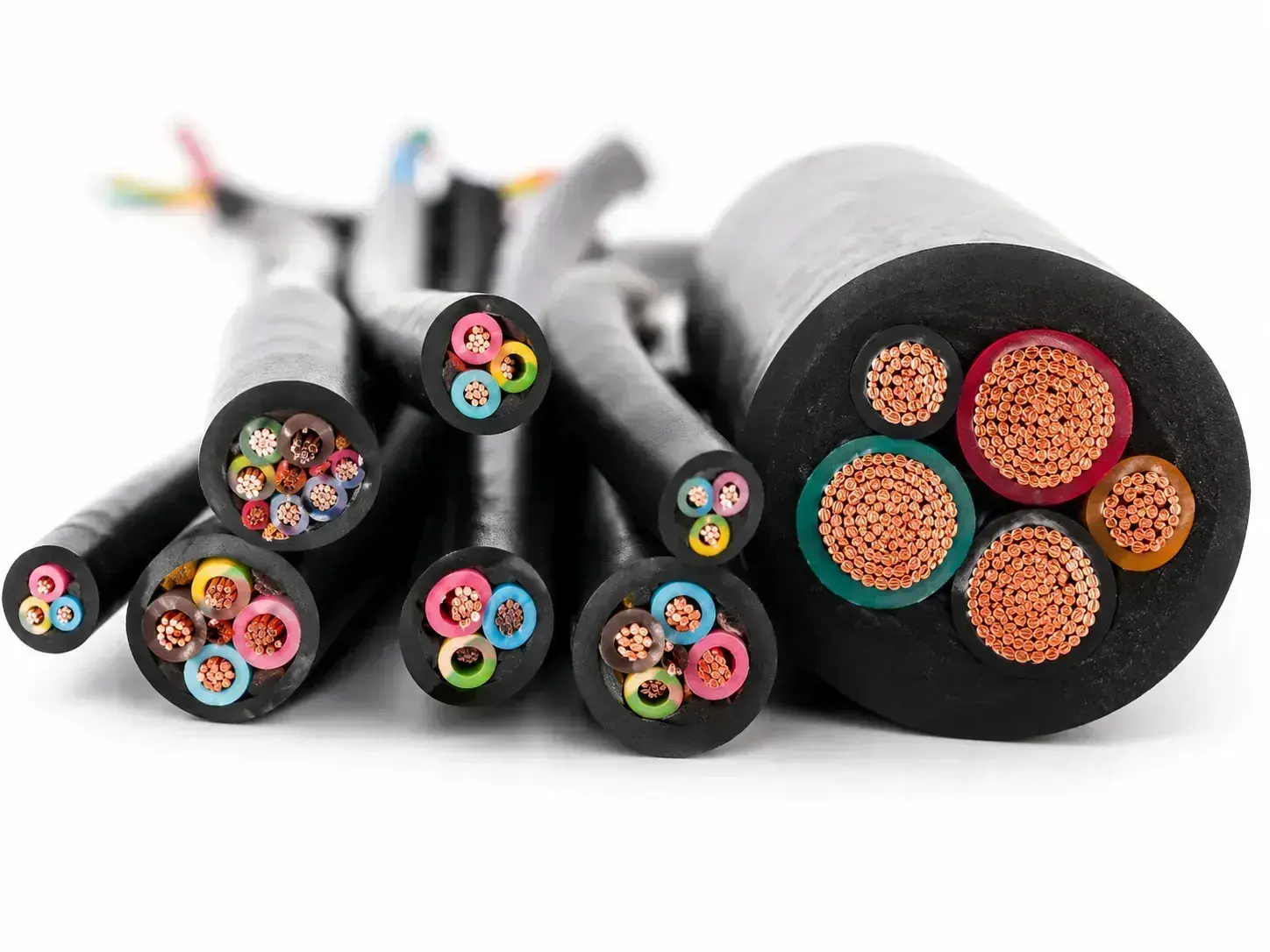

5. کابل برق AC در مقابل DC در سیستم‌های ذخیره‌سازی خانگی

سیستم‌های ذخیره‌سازی انرژی خانگی اغلب شامل برق AC و DC هستند و درک تفاوت‌ها هنگام انتخاب کابل‌های برق برای سیستم‌های ذخیره انرژی خانگی بسیار مهم است.

5.1 کابل برق DC

کابل برق DC برای موارد زیر استفاده می شود:

  • اتصال باتری ها به شارژ کنترلرها و اینورترها
  • اتصال پنل های خورشیدی به کنترل کننده های شارژ
  • اتصال بانک های باتری

ویژگی های کابل برق DC:

  • معمولاً به دلیل جریان بیشتر ضخیم تر است
  • اغلب از کانکتورهای تخصصی استفاده کنید (به عنوان مثال، MC4 برای خورشیدی)
  • ممکن است نیاز به حفاظت اضافی در برابر معکوس شدن قطبیت داشته باشد

5.2 کابل برق AC

کابل برق AC برای موارد زیر استفاده می شود:

  • اتصال خروجی اینورتر به تابلو برق منزل
  • تغذیه بارهای AC مستقیماً از اینورتر

ویژگی های کابل برق AC:

  • از تکنیک های استاندارد سیم کشی خانگی استفاده کنید
  • نیاز به زمین مناسب
  • ممکن است نیاز به مدیریت جریان برق دو جهته (برای سیستم های متصل به شبکه) داشته باشد.

جدول مقایسه: کابل برق AC در مقابل DC

مشخصه کابل برق DC کابل برق AC
نوع فعلی جریان مستقیم جریان متناوب
ولتاژ معمولی 12 ولت، 24 ولت، 48 ولت 120 ولت، 240 ولت
ضخامت کابل به طور کلی ضخیم تر بر اساس بار متفاوت است
اتصالات تخصصی (به عنوان مثال، MC4) استاندارد (به عنوان مثال، NEMA)
قطبیت بحرانی غیر قابل اجرا
زمین زنی وابسته به سیستم همیشه مورد نیاز
کاربردهای معمولی اتصالات باتری، PV خورشیدی سیم کشی خانه، اتصالات شبکه

راهنمای انتخاب کابل های برق برای سیستم های ذخیره انرژی خانگی

راهنمای انتخاب کابل های برق برای سیستم های ذخیره انرژی خانگی

6. کابل های فشار قوی برای واحدهای ذخیره سازی با ظرفیت بالا

سیستم‌های ذخیره‌سازی انرژی خانگی با ظرفیت بالا اغلب در ولتاژهای بالاتر برای بهبود کارایی و کاهش اندازه کابل کار می‌کنند. هنگام انتخاب کابل های برق برای سیستم های ذخیره انرژی خانگی با درجه بندی ولتاژ بالا، موارد زیر را در نظر بگیرید:

6.1 رتبه بندی ولتاژ

کابل های ولتاژ بالا برای ذخیره انرژی خانه معمولا از 48 ولت تا 400 ولت DC متغیر است. اطمینان حاصل کنید که کابل های انتخاب شده برای حداکثر ولتاژ سیستم با حاشیه ایمنی مناسب رتبه بندی شده اند.

6.2 عایق

کابل های فشار قوی برای جلوگیری از خرابی و اطمینان از ایمنی نیاز به عایق بندی عالی دارند. به دنبال کابل هایی با:

  • استحکام دی الکتریک بالا
  • مقاومت در برابر استرس الکتریکی
  • خواص حرارتی خوب

6.3 محافظ

تداخل الکترومغناطیسی (EMI) می تواند یک نگرانی در سیستم های ولتاژ بالا باشد. کابل های محافظ را برای به حداقل رساندن EMI و محافظت از تجهیزات حساس در نظر بگیرید.

6.4 خاتمه

کابل های فشار قوی اغلب به پایانه های تخصصی برای جلوگیری از تخلیه کرونا و اطمینان از اتصالات مناسب نیاز دارند. از شاخه ها، کانکتورها و کیت های پایانی مناسب که برای کاربردهای ولتاژ بالا طراحی شده اند، استفاده کنید.

6.5 ملاحظات ایمنی

کار با سیستم های ولتاژ بالا نیاز به اقدامات احتیاطی بیشتری دارد:

  • از کابل هایی با علامت ولتاژ واضح استفاده کنید
  • رویه‌های قفل/تاگوت مناسب را اجرا کنید
  • از فاصله کافی بین هادی ها اطمینان حاصل کنید
  • استفاده از تجهیزات حفاظت فردی مناسب (PPE)

7. کابل های ولتاژ پایین برای سیستم های ذخیره سازی خانگی در مقیاس کوچک

سیستم‌های ذخیره‌سازی انرژی خانگی در مقیاس کوچک معمولاً با ولتاژ پایین‌تر، اغلب 12 ولت، 24 ولت یا 48 ولت DC کار می‌کنند. هنگام انتخاب کابل های برق برای سیستم های ذخیره انرژی خانگی در این مقیاس، این عوامل را در نظر بگیرید:

7.1 ظرفیت فعلی

سیستم های ولتاژ پایین اغلب با جریان های بالاتر سروکار دارند. کابل‌هایی را با درجه‌بندی‌های توان مناسب انتخاب کنید تا حداکثر جریان مورد انتظار را با خیال راحت مدیریت کنید.

7.2 افت ولتاژ

افت ولتاژ در سیستم های ولتاژ پایین بیشتر است. برای به حداقل رساندن افت ولتاژ، مخصوصاً برای کابل های طولانی، از کابل های با قطر بزرگتر یا مسیرهای کوتاه تر استفاده کنید.

7.3 انعطاف پذیری

سیستم های در مقیاس کوچک ممکن است در فضاهای تنگ نصب شوند. برای سهولت در نصب و نگهداری از کابل های انعطاف پذیر استفاده کنید.

7.4 درجه بندی دما

مطمئن شوید که کابل ها می توانند محدوده دمایی مورد انتظار را تحمل کنند، به خصوص اگر در نزدیکی اجزای مولد گرما مانند اینورترها یا کنترل کننده های شارژ نصب شده باشند.

7.5 مقاومت در برابر خوردگی

برای نصب در فضای باز یا بالقوه مرطوب، کابل هایی با ویژگی های مقاوم در برابر خوردگی را انتخاب کنید تا از طول عمر اطمینان حاصل کنید.

جدول مقایسه: کابل های ولتاژ بالا در مقابل ولتاژ پایین

مشخصه کابل های فشار قوی کابل های فشار ضعیف
محدوده ولتاژ 48 ولت – 400 ولت DC 12 ولت – 48 ولت DC
ظرفیت فعلی پایین بالاتر
عایق ضخیم تر، تخصصی استاندارد
محافظ اغلب مورد نیاز به ندرت مورد نیاز
فسخ تخصصی استاندارد
نگرانی های ایمنی بالا متوسط
استفاده معمولی سیستم های در مقیاس بزرگ سیستم های مقیاس کوچک

8. کابل های مقاوم در برابر آتش برای ایمنی بیشتر

هنگام انتخاب کابل های برق برای سیستم های ذخیره انرژی خانه، ایمنی بسیار مهم است. کابل های مقاوم در برابر آتش، یک لایه حفاظتی اضافی را ارائه می دهند، به ویژه در مناطق پرخطر یا جاهایی که کدهای محلی به آنها نیاز دارد.

8.1 استانداردهای مقاومت در برابر آتش

به دنبال کابل هایی باشید که استانداردهای مقاوم در برابر آتش را رعایت می کنند، مانند:

  • UL 2196 (سیستم های یکپارچگی مدار الکتریکی)
  • IEC 60331 (تست کابل های برق در شرایط آتش سوزی)
  • EN 50200 (روش تست مقاومت در برابر آتش کابل های کوچک محافظت نشده برای استفاده در مدارهای اضطراری)

8.2 انواع کابل های مقاوم در برابر آتش

  1. کابل های عایق معدنی: این کابل ها از عایق اکسید منیزیم و غلاف مسی استفاده می کنند که مقاومت بسیار خوبی در برابر آتش نشان می دهد.
  2. کابل های سیلیکونی سرامیک پذیر: این کابل ها زمانی که در معرض دمای بالا قرار می گیرند، یک لایه سرامیکی مانند تشکیل می دهند و یکپارچگی مدار را حفظ می کنند.
  3. کابل های هالوژن کم دود صفر (LSZH): در حالی که این کابل ها لزوما در برابر آتش مقاوم نیستند، انتشار دود سمی را در هنگام آتش سوزی به حداقل می رساند.

8.3 برنامه های کاربردی

استفاده از کابل های مقاوم در برابر آتش را در موارد زیر در نظر بگیرید:

  • اتصالات سیستم بحرانی
  • مناطق با خطر آتش سوزی بالا (به عنوان مثال، نزدیک به مواد قابل اشتعال)
  • راه های فرار یا سیستم های اضطراری

8.4 ملاحظات نصب

هنگام نصب کابل های مقاوم در برابر آتش:

  • از سینی های کابل یا مجرای مناسب آتش نشانی استفاده کنید
  • از آب بندی مناسب در نفوذ دیوار و کف اطمینان حاصل کنید
  • دستورالعمل های سازنده را برای شعاع خمش و روش های نصب دنبال کنید

9. کابل‌های برق انعطاف‌پذیر برای نصب‌های با فضای محدود

محدودیت‌های فضا در تاسیسات ذخیره‌سازی انرژی خانگی رایج است. کابل‌های برق انعطاف‌پذیر هنگام انتخاب کابل‌های برق برای سیستم‌های ذخیره انرژی خانگی در فضاهای تنگ می‌توانند ارزشمند باشند.

9.1 مزایای کابل های انعطاف پذیر

  1. نصب آسان در فضاهای محدود
  2. کاهش استرس در اتصالات به دلیل حرکت
  3. تعمیر و نگهداری ساده و جایگزینی قطعات
  4. سازگاری با تنظیمات مختلف نصب

9.2 انواع کابل های انعطاف پذیر

  1. کابل های مسی ریز رشته: انعطاف پذیری و رسانایی عالی را ارائه می دهند
  2. کابل های عایق لاستیکی: انعطاف پذیری و دوام خوبی را ارائه می دهند
  3. کابل های عایق سیلیکون: انعطاف پذیری و مقاومت در برابر دما بالا را ارائه می دهند

9.3 برنامه های کاربردی

کابل های انعطاف پذیر را برای موارد زیر در نظر بگیرید:

  • اتصالات به قطعات متحرک یا قابل تنظیم
  • نصب در کابینت ها یا محفظه های محکم
  • سیستم هایی که ممکن است نیاز به پیکربندی مجدد مکرر داشته باشند

9.4 ملاحظات در هنگام استفاده از کابل های انعطاف پذیر

  • از کاهش فشار مناسب در خاتمه ها اطمینان حاصل کنید
  • از کانکتورهای مناسب طراحی شده برای کابل های انعطاف پذیر استفاده کنید
  • شعاع خم شدن کابل را در نصب های محکم در نظر بگیرید
  • بررسی کنید که کابل انعطاف پذیر با جریان و ولتاژ مورد نیاز مطابقت دارد

10. کابل های مقاوم در برابر اشعه ماوراء بنفش برای تاسیسات ذخیره انرژی در فضای باز

هنگام انتخاب کابل های برق برای سیستم های ذخیره انرژی خانه، نصب در فضای باز نیازمند توجه ویژه است. کابل های مقاوم در برابر اشعه ماوراء بنفش برای محافظت در برابر آسیب اشعه خورشید ضروری هستند.

10.1 اهمیت مقاومت در برابر اشعه ماوراء بنفش

اشعه ماوراء بنفش می تواند عایق کابل استاندارد را تخریب کند و منجر به موارد زیر شود:

  • ترک خوردگی و شکنندگی
  • کاهش اثربخشی عایق
  • کوتاه شدن طول عمر کابل
  • خطرات بالقوه ایمنی

10.2 ویژگی های کابل مقاوم در برابر اشعه ماوراء بنفش

به دنبال کابل هایی با:

  • مواد ژاکت تثبیت شده در برابر اشعه ماوراء بنفش (به عنوان مثال، پلی اتیلن متقاطع، پی وی سی با بازدارنده های UV)
  • رنگ مشکی که مقاومت بهتری در برابر اشعه ماوراء بنفش ایجاد می کند
  • رتبه بندی برای قرار گرفتن در معرض مستقیم نور خورشید

10.3 برنامه های کاربردی

از کابل های مقاوم در برابر UV برای موارد زیر استفاده کنید:

  • اتصالات بین پانل های خورشیدی در فضای باز و کنترلرهای شارژ
  • محفظه باتری در فضای باز
  • هر کابلی که در معرض دید قرار دارد در تاسیسات فضای باز اجرا می شود

10.4 ملاحظات اضافی برای کابل های فضای باز

  • مقاومت در برابر آب: به دنبال کابل هایی باشید که برای مکان های مرطوب رتبه بندی شده اند
  • محدوده دما: اطمینان حاصل کنید که کابل ها می توانند دمای شدید را تحمل کنند
  • حفاظت مکانیکی: برای محافظت بیشتر، از مجراها یا سینی های کابل استفاده کنید

11. انتخاب کابل های عایق برای بهره وری انرژی

هنگام انتخاب کابل های برق برای سیستم های ذخیره انرژی خانه، عایق بندی مناسب برای بهره وری انرژی بسیار مهم است. کابل های عایق بندی شده، تلفات انرژی را به حداقل می رساند و عملکرد سیستم را تضمین می کند.

11.1 مواد عایق

مواد عایق رایج عبارتند از:

  1. PVC (پلی وینیل کلراید): مقرون به صرفه، اما محدوده دمایی محدود
  2. XLPE (پلی اتیلن متقاطع): مقاومت در برابر دما و خواص الکتریکی بهتر
  3. EPR (لاستیک اتیلن پروپیلن): انعطاف پذیری عالی و مقاومت در برابر رطوبت
  4. EPDM (اتیلن پروپیلن داین مونومر): مناسب برای کاربردهای در دمای بالا
  5. سیلیکون: مقاومت در برابر درجه حرارت و انعطاف پذیری عالی

11.2 ضخامت عایق

عایق ضخیم تر به طور کلی ارائه می دهد:

  • قابلیت تحمل ولتاژ بهتر
  • بهبود بهره وری انرژی
  • حفاظت مکانیکی پیشرفته

با این حال، عایق ضخیم تر نیز باعث افزایش قطر کابل و کاهش انعطاف پذیری می شود.

11.3 درجه بندی دما

کابل هایی با درجه حرارت مناسب برای نصب خود انتخاب کنید:

  • استاندارد: 60 درجه سانتی گراد تا 90 درجه سانتی گراد
  • درجه حرارت بالا: تا 125 درجه سانتیگراد یا بالاتر

درجه حرارت بالاتر اغلب با راندمان بهتر و طول عمر بیشتر مرتبط است.

11.4 رتبه بندی ولتاژ

اطمینان حاصل کنید که عایق کابل برای حداکثر ولتاژ سیستم با حاشیه ایمنی مناسب درجه بندی شده است.

جدول مقایسه: مواد عایق

مواد محدوده دما انعطاف پذیری مقاومت در برابر رطوبت هزینه
پی وی سی -40 درجه سانتی گراد تا 105 درجه سانتی گراد خوب منصفانه کم
XLPE -40 درجه سانتی گراد تا 90 درجه سانتی گراد متوسط عالی متوسط
EPR -40 درجه سانتی گراد تا 90 درجه سانتی گراد عالی عالی بالا
EPDM -50 درجه سانتی گراد تا 150 درجه سانتی گراد عالی عالی بالا
سیلیکون -55 درجه سانتی گراد تا 200 درجه سانتی گراد عالی خوب خیلی بالا

12. استانداردها و گواهینامه ها برای کابل های ذخیره انرژی

هنگام انتخاب کابل های برق برای سیستم های ذخیره انرژی خانگی، انتخاب کابل هایی که استانداردها و گواهینامه های مربوطه را رعایت می کنند بسیار مهم است. اینها ایمنی، عملکرد و سازگاری را تضمین می کنند.

12.1 استانداردهای مهم

  1. UL (آزمایشگاه های زیرمجموعه):
    • UL 4703: سیم فتوولتائیک
    • UL 44: سیم ها و کابل های عایق حرارتی
    • UL 854: کابل های ورودی سرویس
  2. IEC (کمیسیون بین المللی الکتروتکنیکی):
    • IEC 60228: هادی کابل های عایق
    • IEC 60332: آزمایشات روی کابل های فیبر الکتریکی و نوری در شرایط آتش سوزی
  3. NEC (کد ملی برق):
    • ماده 690: سیستم های فتوولتائیک خورشیدی
    • ماده 706: سیستمهای ذخیره انرژی
  4. RoHS (محدودیت مواد خطرناک):
    اطمینان حاصل می کند که کابل ها عاری از مواد مضر مانند سرب و کادمیوم هستند.

12.2 گواهینامه هایی که باید جستجو کنید

  1. نشان CE: نشان دهنده انطباق با استانداردهای اتحادیه اروپا است
  2. CSA (انجمن استانداردهای کانادا): انطباق با استانداردهای ایمنی کانادا را تضمین می کند
  3. TÜV (Technischer Überwachungsverein): گواهینامه آلمان برای کیفیت و ایمنی
  4. ETL (Electrical Testing Laboratories): نشان دهنده انطباق با استانداردهای ایمنی آمریکای شمالی است.

12.3 اهمیت استانداردها و گواهینامه ها

رعایت استانداردها و گواهینامه ها هنگام انتخاب کابل های برق برای سیستم های ذخیره انرژی خانگی بسیار مهم است زیرا:

  1. ایمنی را تضمین می کند: کابل های تایید شده الزامات ایمنی سختگیرانه را برآورده می کنند
  2. کیفیت را تضمین می کند: استانداردها معیارهایی را برای عملکرد و دوام ارائه می دهند
  3. سازگاری را تسهیل می کند: کابل های استاندارد شده به خوبی با سایر اجزای تایید شده کار می کنند
  4. الزامات قانونی را برآورده می کند: بسیاری از حوزه های قضایی نیاز به استفاده از کابل های تایید شده دارند
  5. نصب را ساده می کند: کابل های تایید شده اغلب با دستورالعمل های نصب روشن ارائه می شوند

12.4 تأیید گواهینامه ها

هنگام انتخاب کابل:

  • به دنبال علائم گواهی بر روی ژاکت کابل باشید
  • اسناد سازنده را برای جزئیات انطباق بررسی کنید
  • در صورت شک، گواهینامه ها را در وب سایت سازمان گواهی کننده تأیید کنید

به یاد داشته باشید که مناطق مختلف ممکن است الزامات خاصی داشته باشند، بنابراین همیشه هنگام انتخاب کابل های برق برای سیستم های ذخیره انرژی خانگی مقررات محلی را بررسی کنید.





راهنمای انتخاب کابل های برق برای سیستم های ذخیره انرژی خانگی

راهنمای انتخاب کابل های برق برای سیستم های ذخیره انرژی خانگی





13. دستورالعمل های نصب کابل های برق در سیستم های ذخیره سازی خانگی

نصب صحیح برای ایمنی و کارایی سیستم ذخیره انرژی خانه شما بسیار مهم است. هنگام نصب کابل های برق این دستورالعمل ها را دنبال کنید:

13.1 اول ایمنی

  • قبل از کار بر روی سیستم، تمام منابع برق را خاموش کنید
  • استفاده از تجهیزات حفاظت فردی مناسب (PPE)
  • رویه‌های lockout/tagout را برای سیستم‌های بزرگ‌تر دنبال کنید

13.2 مسیریابی کابل

  • مسیرهای کابل را برای به حداقل رساندن طول و جلوگیری از خمیدگی تیز برنامه ریزی کنید
  • جداسازی مناسب بین کابل های AC و DC را حفظ کنید
  • برای حفاظت و سازماندهی از سینی یا مجرای کابل استفاده کنید
  • از مناطقی با دمای بالا یا آسیب فیزیکی احتمالی خودداری کنید

13.3 اتصالات و خاتمه ها

  • از کانکتورها و پایانه های مناسب برای هر نوع کابل استفاده کنید
  • از چین خوردگی یا لحیم کاری مناسب اتصالات اطمینان حاصل کنید
  • گشتاور مناسب را روی اتصالات پیچی اعمال کنید
  • برای محافظت از اتصالات از لوله های هیت شرینک یا نوار عایق استفاده کنید

13.4 تسکین فشار

  • در تمام نقاط اتصال، کاهش فشار کافی را فراهم کنید
  • از بست کابل یا زیپ برای محکم کردن کابل ها در طول مسیرشان استفاده کنید
  • از کشش روی کابل ها بخصوص در نقاط پایانی خودداری کنید

13.5 برچسب زدن

  • همه کابل ها را با عملکرد و رتبه آنها به وضوح برچسب گذاری کنید
  • از برچسب های بادوام استفاده کنید که در مقابل محیط نصب مقاوم باشند
  • برای شناسایی آسان، کد رنگ را در نظر بگیرید

13.6 زمین و اتصال

  • از کدهای محلی برای اتصال زمین مناسب سیستم پیروی کنید
  • اطمینان حاصل کنید که تمام اجزای فلزی به درستی به هم چسبانده شده اند
  • در صورت نیاز از کابل های اتصال به زمین استفاده کنید

13.7 تست

  • تست های تداوم و مقاومت عایق را قبل از انرژی دهی انجام دهید
  • قطبیت اتصالات DC را بررسی کنید
  • افت ولتاژ را در شرایط بار بررسی کنید

به یاد داشته باشید، در حالی که این دستورالعمل ها به طور کلی قابل اجرا هستند، همیشه هنگام انتخاب کابل های برق برای سیستم های ذخیره انرژی خانگی و در حین نصب، به دستورالعمل های سازنده و کدهای الکتریکی محلی مراجعه کنید.

14. شیوه های نگهداری برای کابل های برق بادوام

برای اطمینان از طول عمر و کارایی سیستم ذخیره انرژی خانه شما، تعمیر و نگهداری منظم کابل های برق ضروری است. در اینجا برخی از بهترین شیوه ها وجود دارد:

14.1 بازرسی های منظم

  • حداقل سالیانه بازرسی بصری انجام دهید
  • به دنبال علائم آسیب فیزیکی، گرمای بیش از حد، یا خوردگی باشید
  • اتصالات شل یا عایق خراب را بررسی کنید
  • ورودی ها و نقاط خروجی کابل را برای آب بندی مناسب بررسی کنید

14.2 تصویربرداری حرارتی

  • از دوربین حرارتی برای شناسایی نقاط داغ استفاده کنید
  • بر روی نقاط اتصال و کابل های با بار زیاد تمرکز کنید
  • مقایسه دما در اجزای مشابه

14.3 تمیز کردن

  • گرد و غبار و زباله را از کابل ها و اتصالات پاک کنید
  • از روش های خشکشویی برای قطعات الکتریکی استفاده کنید
  • از باز بودن مسیرهای تهویه برای جلوگیری از گرمای بیش از حد اطمینان حاصل کنید

14.4 سفت کردن اتصالات

  • به طور دوره ای تمام اتصالات قابل دسترسی را بررسی و دوباره سفت کنید
  • از آچار گشتاور کالیبره شده برای جلوگیری از سفت شدن بیش از حد استفاده کنید
  • به اتصالات در معرض لرزش یا چرخه حرارتی توجه ویژه داشته باشید

14.5 تست مقاومت عایق

  • آزمایش های مقاومت عایق را به صورت دوره ای انجام دهید
  • نتایج را با اندازه گیری های پایه مقایسه کنید
  • هرگونه تغییر قابل توجه در مقادیر مقاومت را بررسی کنید

14.6 تست بار

  • آزمایش های بار را برای بررسی عملکرد کابل در شرایط عملیاتی معمولی انجام دهید
  • پایش افت ولتاژ و افزایش دما در طول آزمایش
  • مطمئن شوید که سیستم در پارامترهای طراحی عمل می کند

14.7 کنترل های محیطی

  • درجه حرارت و رطوبت مناسب را در فضاهای بسته حفظ کنید
  • در صورت نیاز از رطوبت گیر یا تهویه برای جلوگیری از تجمع رطوبت استفاده کنید
  • کابل های فضای باز را از قرار گرفتن در معرض بیش از حد اشعه ماوراء بنفش و آسیب فیزیکی محافظت کنید

14.8 مستندات

  • سوابق دقیق کلیه بازرسی ها و فعالیت های نگهداری را نگه دارید
  • هرگونه تعمیر یا تعویض انجام شده را مستند کنید
  • یک نمودار سیستم به روز که مسیرهای کابل و مشخصات را نشان می دهد، حفظ کنید

با پیروی از این روش‌های نگهداری، می‌توانید عمر کابل‌های برق خود را به میزان قابل توجهی افزایش دهید و از کارایی مداوم سیستم ذخیره‌سازی انرژی خانه خود اطمینان حاصل کنید. تعمیر و نگهداری منظم همچنین به شناسایی مشکلات احتمالی قبل از تبدیل شدن به مشکلات جدی کمک می کند و ایمنی و قابلیت اطمینان سیستم شما را افزایش می دهد.

15. نتیجه گیری: بهینه سازی ذخیره انرژی خانه با کابل های برق مناسب

انتخاب کابل های برق برای سیستم های ذخیره انرژی خانه یک جنبه حیاتی در طراحی و اجرای یک راه حل انرژی کارآمد و ایمن برای خانه شما است. در طول این راهنما، ما فاکتورهای اساسی را که باید در نظر گرفته شوند، از درک اصول اولیه سیستم های ذخیره انرژی گرفته تا انتخاب انواع کابل، اندازه و مواد مناسب برای نیازهای خاص شما، پوشش داده ایم.

خوراکی های کلیدی عبارتند از:

  1. اندازه مناسب کابل برای ایمنی، کارایی و عملکرد بسیار مهم است.
  2. انواع مختلف کابل (AC در مقابل DC، ولتاژ بالا در مقابل ولتاژ پایین) اهداف خاصی را در سیستم های ذخیره انرژی انجام می دهند.
  3. ویژگی های ایمنی مانند مقاومت در برابر آتش و محافظت در برابر اشعه ماوراء بنفش ملاحظات مهم برای بسیاری از تاسیسات هستند.
  4. انعطاف پذیری و خواص عایق می تواند به طور قابل توجهی بر سهولت نصب و کارایی سیستم تأثیر بگذارد.
  5. رعایت استانداردها و گواهینامه ها، سازگاری و انطباق با مقررات را تضمین می کند.
  6. نصب صحیح و نگهداری منظم برای طول عمر و عملکرد سیستم شما ضروری است.

به یاد داشته باشید که در حالی که این راهنما یک نمای کلی جامع ارائه می دهد، هر سیستم ذخیره انرژی خانه منحصر به فرد است. عواملی مانند آب و هوای محلی، ساختار ساختمان، نیازهای انرژی و مقررات محلی همگی در تعیین بهترین انتخاب کابل برای موقعیت خاص شما نقش دارند.

هنگامی که شک دارید، همیشه عاقلانه است که با یک متخصص برق یا متخصص سیستم ذخیره انرژی مشورت کنید. آنها می توانند توصیه های شخصی بر اساس نیازهای خاص شما ارائه دهند و اطمینان حاصل کنند که سیستم شما تمام الزامات کد محلی را برآورده می کند.

با صرف زمان برای در نظر گرفتن دقیق انتخاب های کابل خود و پیروی از بهترین روش ها برای نصب و نگهداری، به خوبی در مسیر خود به سمت یک سیستم ذخیره انرژی خانه ایمن، کارآمد و قابل اعتماد خواهید بود. این سرمایه‌گذاری در قطعات با کیفیت و راه‌اندازی مناسب، سودی را در قالب بهبود استقلال انرژی، کاهش هزینه‌های آب و برق و آرامش خاطر در سال‌های آینده به همراه خواهد داشت.

از آنجایی که زمینه ذخیره انرژی در خانه به تکامل خود ادامه می دهد، از فناوری های کابلی جدید و بهترین شیوه ها مطلع باشید. انتخاب های آگاهانه شما در انتخاب کابل های برق برای سیستم های ذخیره انرژی خانه به موفقیت کلی و طول عمر راه حل انرژی خانه شما کمک می کند.

برای امتیاز به این نوشته کلیک کنید!
[کل: 0 میانگین: 0]

دیدگاهتان را بنویسید
