راهنمای کابل کشی در دیوارها: نصب در دیوار یا روی سطح؟
انتخاب روش کابل کشی در یک ساختمان، تصمیمی فراتر از یک مرحله فنی صرف است؛ این یک انتخاب استراتژیک با تأثیرات بلندمدت بر ایمنی، زیبایی، بودجه و انعطافپذیری آینده فضا محسوب میشود. یک تصمیم نادرست در این مرحله میتواند به هزینههای سنگین تعمیراتی، خطرات ایمنی پنهان و محدودیتهای جدی در ارتقاء و بهروزرسانیهای آتی منجر شود. زیربنای یک سیستم الکتریکی کارآمد و ایمن، در همین انتخاب اولیه نهفته است.
در این حوزه، دو رویکرد اصلی وجود دارد: کابل کشی توکار (Built-in Wiring) که در آن سیمها و کابلها به صورت کاملاً پنهان و یکپارچه با ساختار بنا اجرا میشوند، و کابل کشی روکار (Surface-Mounted Wiring) که روشی منعطف و در دسترس است و در آن کابلها روی سطح دیوار قرار میگیرند. هر یک از این روشها دارای مزایا، معایب و کاربردهای منحصربهفردی هستند که درک عمیق آنها برای هر مالک، سازنده یا متخصصی ضروری است.
این راهنما به گونهای طراحی شده است که تمام جنبههای مورد نیاز برای یک تصمیمگیری آگاهانه را پوشش دهد. از تعاریف دقیق و مقایسه عمیق مزایا و معایب گرفته تا راهنماهای گامبهگام نصب، تحلیل هزینهها، استانداردهای ایمنی و پاسخ به سوالات متداول، هدف این مقاله توانمندسازی شما برای انتخاب بهینهترین و هوشمندانهترین روش کابل کشی متناسب با نیازهای پروژهتان است.
کابل کشی توکار و روکار
وقتی قرار است خانه جدید بسازید، خانه قدیمی را بازسازی کنید یا فقط چند پریز اضافه کنید، یکی از مهمترین مراحلی که باید به آن فکر کنید، نحوه کابل کشی است. این موضوع فقط درباره وصل کردن برق نیست؛ بلکه درباره این است که چطور برق، اینترنت، تلویزیون و سایر سیستمهای الکترونیکی شما بدون مشکل کار کنند و در عین حال ظاهر فضا زیبا و تمیز باقی بماند.
در این مقاله، تمام چیزی را که باید درباره نصب کابل در دیوار یا روی سطح دیوار بدانید، به صورت کامل و ساده توضیح میدهیم. همه چیز از تفاوت بین سیم کشی روکار و توکار گرفته تا نحوه اجرای صحیح، انتخاب مواد مناسب، رعایت استانداردها و حتی مقایسه هزینهها. ما سعی کردیم همه چیز را طوری بنویسیم که انگار یک متخصص برق در کنارتان نشسته و با زبان ساده دارد توضیح میدهد.
اهمیت کابل کشی بینقص
قبل از اینکه وارد جزئیات فنی بشویم، باید بفهمیم چرا کابل کشی بینقص اصلاً مهم است. بعضی افراد فکر میکنند که کافی است کابلها وصل شوند و برق بگیرند، ولی این نگاه کاملاً اشتباه است.
یک سیستم برق و شبکه خوب مثل یک بدن سالم است. اگر عروق (کابلها) درست نباشند، بقیه بدن هم درست کار نمیکند. اگر کابلها بد کشیده شوند، ممکن است:
- برق یک لحظه قطع شود
- اینترنت شما ضعیف یا ناپایدار شود
- دستگاههای الکترونیکی آسیب ببینند
- خطر آتشسوزی افزایش پیدا کند
- بعداً برای تعمیر یا اضافه کردن پریز، مجبور به تخریب دیوار شوید
به همین دلیل، صرفهجویی در هزینه در ابتدا میتواند بعداً هزینههای بیشتری به همراه داشته باشد. یک کابل کشی حرفهای نه تنها امنیت شما را بالا میبرد، بلکه عمر سیستم برق و شبکه شما را افزایش میدهد و فضای شما را تمیز و مرتب نگه میدارد.
تفاوت سیم کشی روکار و توکار
وقتی صحبت از نصب کابل میشود، دو روش اصلی وجود دارد: سیم کشی توکار و سیم کشی روکار. اسم این دو روش خودش تقریباً معنیشان را میدهد.
سیم کشی توکار یعنی کابلها درون دیوار، زیر کف یا بالای سقف کشیده میشوند. یعنی بعد از اتمام کار، هیچ سیمی دیده نمیشود. این روش معمولاً در ساختمانهای جدید یا وقتی دیوارها باز هستند انجام میشود.
سیم کشی روکار یعنی کابلها روی سطح دیوار نصب میشوند. البته که این به این معنی نیست که سیمها آزاد و باز بمانند. بلکه از وسایلی مثل داکت یا ترانکینگ استفاده میشود تا سیمها محافظت شوند و ظاهر بهتری داشته باشند.
تفاوت اصلی بین این دو روش در محل نصب کابل است. توکار = داخل دیوار، روکار = روی دیوار. اما این تفاوت کوچک، تأثیر بزرگی روی هزینه، زمان، ایمنی و قابلیت تعمیر دارد.
کابل کشی توکار (Built-in Wiring)
چگونه کابل کشی توکار انجام میشود؟
در کابل کشی توکار، قبل از اینکه دیوارها نهایی شوند، شیارهایی در دیوار تعبیه میشود. داخل این شیارها لولههای پلاستیکی (معمولاً PVC) قرار میگیرد و بعد از آن کابلها از داخل لوله عبور داده میشوند. بعد از اتمام کابل کشی، شیارها با گچ پر میشوند و دیوار رنگ میخورد. در نهایت، هیچ نشانی از کابل دیده نمیشود.
این روش معمولاً در ساختمانهای نوساز یا وقتی که دیوارها باز هستند انجام میشود. چون اگر دیوارها بسته باشند، باید آنها را بشکنید تا شیار بزنید، که کار زمانبر و پرهزینهای است.
مزایای کابل کشی توکار
زیبایی و صرفهجویی در فضا
یکی از بزرگترین مزایای کابل کشی توکار این است که تمام کابلها پنهان میشوند. این موضوع باعث میشود دیوارها تمیز و بدون آلودگی بصری باقی بمانند. اگر به دنبال یک دکوراسیون مدرن و تمیز هستید، این روش گزینه بهتری است.
همچنین، وقتی کابلها داخل دیوار هستند، فضای روی دیوار آزاد میماند و میتوانید مبلمان یا دکوراسیون را بدون نگرانی از سیمها طراحی کنید.
تفاوت سیم کشی روکار و توکار
افزایش امنیت
کابلهای توکار درون لولههای مقاوم قرار میگیرند و در برابر ضربه، فشار، حیوانات خانگی و رطوبت محافظت میشوند. این موضوع خطر آسیب به کابل و ایجاد اتصال کوتاه یا آتشسوزی را کاهش میدهد.
همچنین، چون کابلها حرکت نمیکنند، کمتر دچار سایش یا پارگی میشوند.
کاهش تداخلها
وقتی کابل برق، کابل شبکه و کابل آنتن کنار هم باشند، ممکن است سیگنالها با هم تداخل داشته باشند. در کابل کشی توکار، معمولاً برای هر نوع کابل از لوله جداگانه استفاده میشود. این کار باعث میشود تداخل الکترومغناطیسی کاهش پیدا کند و عملکرد سیستم بهتر شود.
عملکرد و قابلیت اطمینان بهتر
چون کابلها در محیطی ثابت و محافظتشده قرار دارند، کمتر تحت تأثیر عوامل بیرونی قرار میگیرند. این موضوع باعث میشود سیستم برق و شبکه شما پایدارتر و قابل اعتمادتر باشد.
مراحل نصب کابل کشی درون دیوار
نصب کابل کشی توکار یک کار برنامهریزیشده است و نمیتوان آن را به صورت عجلهای انجام داد. مراحل اصلی این کار به این صورت است:
برنامهریزی و آمادهسازی
قبل از شروع هر کاری، باید نقشه دقیقی از محل قرارگیری پریزها، کلیدها، لامپها و نقاط شبکه داشته باشید. این نقشه باید با استانداردهای موجود در ایران هماهنگ باشد.
مثلاً ارتفاع استاندارد پریز از کف در ایران به این صورت است:
- پریز برق: بین 30 تا 45 سانتیمتر از کف
- کلید چراغ: بین 110 تا 120 سانتیمتر از کف
- پریز تلویزیون و شبکه: بین 100 تا 110 سانتیمتر از کف
اگر این ارتفاعها رعایت نشوند، بعداً ممکن است با مشکل مواجه شوید.
انتخاب کابلها و ابزارهای مناسب
برای کابل کشی توکار، انواع مختلفی از کابل استفاده میشود. نوع کابل بستگی به کاربرد دارد.
| نوع کابل | کاربرد |
|---|---|
| سیم برق سه رشته (2×1.5 + E) | روشنایی |
| سیم برق چهار رشته (3×2.5 + E) | پریزهای عمومی |
| سیم برق پنج رشته (3×4 + 2×2.5) | پریزهای تخصصی مثل اجاق گاز |
| کابل شبکه CAT6 | اینترنت و دستگاههای هوشمند |
| کابل کواکسیال RG6 | آنتن مرکزی |
همچنین نیاز به ابزارهایی مثل مته سنگشکن، چکش تخریبی، آبرنگ، نقاله، دوربین دیوارنما و کشش کابل دارید.
ابزار مورد نیاز سیم کشی شامل این موارد و همچنین تستر برق، چسب PVC و کانکتورها میشود.
پیدا کردن کاشیها و مسیرها
در دیوارهای کاشیخورده، باید دقت کنید که کاشیها را خراب نکنید. بهتر است از دستگاه تشخیص فلز یا دوربین دیوارنما استفاده کنید تا مطمئن شوید که در مسیر کابل، لوله آب، گاز یا کابل قبلی وجود ندارد.
ایجاد نقاط دسترسی
با استفاده از مته، شیارهایی در دیوار ایجاد میکنید. عمق شیار باید به اندازهای باشد که لوله و کابل به راحتی جا شوند. بعد از آن لولههای PVC (معمولاً قطر 20 یا 25 میلیمتر) در شیارها قرار میگیرند و با ملات ثابت میشوند.
نکته مهم: لولهها باید با شیب کمی به سمت پایین کشیده شوند تا در صورت نشت آب، آب خارج شود و داخل دیوار نماند.
کشیدن کابلها

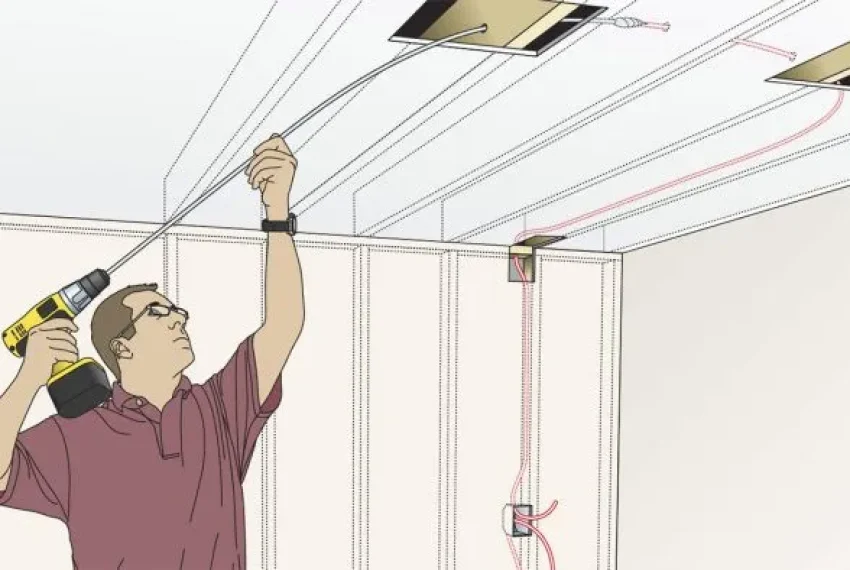

بعد از نصب لوله، کابلها با استفاده از میله کششی (Fish Tape) از داخل لوله عبور داده میشوند. بهتر است کابلها را با نام مشخص کنید (مثلاً “اتاق 2 – شبکه”) تا در آینده اشتباه نشود.
تست و رفع مشکلات
پس از اتصال کابلها به پریزها و کلیدها، با دستگاه تستر برق و شبکه، تمام مدارها را بررسی کنید. اگر قطعی یا تداخل وجود داشت، باید عیب یابی سیم کشی ساختمان انجام شود.
تعمیر سیم کشی توکار سخت است
یکی از بزرگترین معایب کابل کشی توکار این است که اگر بعداً مشکلی در کابل پیش آمد (مثل سوختن یا قطعی)، باید دیوار را بشکنید تا به کابل دسترسی پیدا کنید. این کار هزینه و زمان زیادی میطلبد.
کابل کشی روکار (Surface-Mounted Wiring)
در مواقعی که نمیخواهید دیوار را بشکنید یا ساختمان قدیمی است، کابل کشی روکار گزینه مناسبی است. در این روش، کابلها روی سطح دیوار نصب میشوند و با استفاده از وسایلی مثل داکت یا ترانکینگ پوشانده میشوند.
این روش بدون نیاز به شکستن دیوار انجام میشود و برای بازسازی خانه قدیمی یا اضافه کردن انشعاب جدید بسیار مناسب است.
داکت و ترانکینگ: ابزارهای اصلی پوشش و محافظت
داکت (Duct)
داکت یک نوار پلاستیکی باریک و مسطح است که روی دیوار چسبانده میشود و داخل آن کابلها قرار میگیرند. داکت معمولاً برای تعداد کم کابل و در فضاهای خانگی استفاده میشود.
مزیت داکت این است که قیمت پایین دارد و نصب آن سریع و آسان است.
ترانکینگ (Trunking)
ترانکینگ یک جعبه پلاستیکی یا فلزی است که درب باز و بسته دارد. فضای بیشتری برای کابلها دارد و مناسب برای فضاهای اداری، تجاری و صنعتی است.
ترانکینگ قابلیت دسترسی آسان به کابلها را دارد و میتوان آن را به راحتی باز کرد، کابل اضافه کرد یا تعمیر کرد.
مزایای کابل کشی روکار
- نصب سریع و بدون تخریب دیوار
- قابلیت دسترسی آسان به کابلها برای تعمیر یا ارتقا
- هزینه پایینتر نسبت به کابل کشی توکار
- مناسب برای سیم کشی برای بازسازی
- قابلیت توسعه آسان در آینده
معایب کابل کشی روکار
- ظاهر کمزیبا نسبت به کابل کشی توکار
- در معرض ضربه و خرابکاری قرار دارد
- ممکن است با دکوراسیون فضا هماهنگ نباشد
- در فضاهای شلوغ، ممکن است فضا را تنگتر کند
کابل کشی روکار
نحوه نصب ترانکینگ و داکت
مراحل نصب ترانکینگ و داکت به این صورت است:
اول باید مسیر حرکت کابل را روی دیوار علامت بزنید. بعد ترانک یا داکت را به اندازه مورد نیاز ببرید. سپس آن را با پیچ یا چسب قوی روی دیوار ثابت کنید. بعد کابلها را داخل آن قرار دهید و درب را ببندید.
برای پوشاندن سیم تلویزیون یا سایر کابلهای کوچک، میتوان از داکتهای کوچک پلاستیکی استفاده کرد.
مقایسه جامع کابل کشی روکار و توکار
در جدول زیر، تفاوت سیم کشی روکار و توکار به صورت دقیق مقایسه شده است:
| معیار | کابل کشی توکار | کابل کشی روکار |
|---|---|---|
| زیبایی | عالی (کابلها پنهان) | متوسط (کابلها دیده میشوند) |
| هزینه | بالا (نیاز به تخریب و بازسازی) | پایین (بدون تخریب) |
| زمان اجرا | زیاد (نیاز به شیارکشی) | کم (نصب سریع) |
| دسترسی به کابل | سخت (نیاز به شکستن دیوار) | آسان (بازکردن درب ترانک) |
| امنیت | بالا (محافظت درون دیوار) | متوسط (در معرض خطر) |
| قابلیت توسعه | کم (تغییرات سخت) | بالا (افزودن کابل آسان) |
| مناسب برای | ساختمان نوساز | بازسازی و فضاهای موقت |
| طول عمر | 20+ سال | 10-15 سال (بسته به کیفیت) |
| نیاز به ابزار | مته، چکش، دوربین | پیچگوشتی، قیچی، چسب |
تحلیل مزایا و معایب
برای درک بهتر، بیایید مزایا و معایب هر روش را جداگانه بررسی کنیم.
مزایا و معایب سیم کشی توکار
| مزایا | معایب |
|---|---|
| زیبایی بالا | هزینه بالا |
| ایمنی بالا | نصب زمانبر |
| عدم تداخل | تعمیر دشوار |
| طول عمر بالا | تغییرات سخت |
| مناسب برای ساختمانهای جدید | نیاز به برنامهریزی اولیه |
مزایا و معایب سیم کشی روکار
| مزایا | معایب |
|---|---|
| نصب سریع | ظاهر کمزیبا |
| هزینه پایین | در معرض آسیب |
| دسترسی آسان | محدودیت فضا |
| مناسب برای بازسازی | نیاز به نگهداری بیشتر |
| قابلیت توسعه | نیاز به نگهداری دورهای |
کدام سیم کشی را انتخاب کنیم؟
انتخاب بین سیم کشی روکار یا توکار بستگی به شرایط پروژه دارد. در ادامه، سه سناریوی رایج را بررسی میکنیم.
سناریو ۱: ساختمان نوساز یا بازسازی کامل
اگر دارید یک خانه جدید میسازید یا یک خانه قدیمی را کاملاً بازسازی میکنید، بهترین گزینه کابل کشی توکار است. چون دیوارها باز هستند، فرصت دارید کابلها را به صورت پنهان و استاندارد نصب کنید.
در این حالت، میتوانید از لوله گذاری برق ساختمان به صورت حرفهای استفاده کنید و تمام کابلها را از قبل آماده کنید.
نکته: اگر قرار است خانه جدید بسازید، حتماً از استاندارد سیم کشی ساختمان ایران و مقررات ملی ساختمان مبحث ۱۳ پیروی کنید.
سناریو ۲: بازسازی خانه قدیمی یا اضافه کردن انشعاب جدید
اگر خانه شما قدیمی است و نمیخواهید دیوارها را بشکنید، کابل کشی روکار گزینه بهتری است. این روش بدون تخریب انجام میشود و هزینه کمتری دارد.
مثلاً اگر میخواهید یک پریز جدید در اتاق اضافه کنید، میتوانید از ترانکینگ یا داکت استفاده کنید و کابل را روی دیوار بکشید.
نکته: برای مخفی کردن سیم روی دیوار، از ترانکینگ سفید یا رنگی استفاده کنید تا با دیوار هماهنگ باشد.
سناریو ۳: فضاهای اداری، تجاری و آموزشی
در این فضاها، نیاز به تغییر مکرر مسیر کابل وجود دارد. مثلاً ممکن است هر چند ماه یکبار محل کارمندان تغییر کند. در اینجا، کابل کشی روکار با ترانکینگ بهترین گزینه است.
چون میتوان به راحتی ترانک را باز کرد، کابلها را جابجا کرد یا اضافه کرد.
نکته: در فضاهای تجاری، از ترانکینگ فلزی استفاده کنید چون مقاومت بیشتری دارد.
عوامل کلیدی در تصمیمگیری
برای انتخاب بهترین روش، به این موارد توجه کنید:
| عامل | توضیح |
|---|---|
| سن ساختمان | ساختمان جدید → توکار / قدیمی → روکار |
| بودجه | بودجه کم → روکار / بودجه کافی → توکار |
| نیاز به تغییر | تغییر مکرر → روکار / ثابت → توکار |
| زیباییشناسی | فضای لوکس → توکار / عملکردی → روکار |
| نوع کابل | شبکه، برق، آنتن → برنامهریزی جداگانه |
ایمنی و استانداردها: خط قرمزهای کابل کشی
هرگونه کابل کشی باید با رعایت ایمنی در برق کشی ساختمان انجام شود. در غیر این صورت، خطراتی مانند صدمه الکتریکی، آتشسوزی یا قطعی سیستم وجود دارد.
مروری بر مقررات ملی ساختمان ایران
مقررات ملی ساختمان مبحث ۱۳ مهمترین مرجع فنی در ایران است. برخی از الزامات آن:
- استفاده از کابلهای با استاندارد ISI
- جدا کردن مسیر کابلهای برق و شبکه
- استفاده از لوله PVC برای کابل کشی توکار
- نصب فیوز و کلیدهای محافظ (مثل FI)
- رعایت ارتفاع استاندارد پریز از کف
این مقررات برای هزینه سیم کشی ساختمان تأثیر مستقیم دارند، اما ایمنی را تضمین میکنند.
تجهیزات ایمنی حیاتی
- فیوز دیفرانسیل (FI): در صورت نشت جریان، برق را قطع میکند.
- کلیدهای مغناطیسی-حرارتی (MCB): در مقابل اضافهبار محافظت میکنند.
- ارثینگ مناسب: برای دفع جریان نشتی.
- لولههای ضد حریق: در کابل کشی توکار.
کاربردهای تخصصی کابل کشی
کابل کشی شبکه
برای اتصال اینترنت به تمام اتاقها، از کابل شبکه CAT6 استفاده کنید. این کابل سرعت تا 1 گیگابیت بر ثانیه را پشتیبانی میکند.
- در ساختمان جدید: کابل کشی توکار با لوله جداگانه
- در بازسازی: کابل کشی روکار با ترانکینگ
نکته: حداقل یک پریز شبکه در هر اتاق داشته باشید.
سیم کشی آنتن مرکزی
برای دریافت سیگنال TV با کیفیت، از کابل کواکسیال RG6 استفاده کنید.
- از لوله گذاری برق ساختمان جداگانه برای آنتن استفاده کنید.
- از تداخل با کابل برق جلوگیری کنید (حداقل فاصله 30 سانتیمتر).
نکته: پوشاندن سیم تلویزیون با داکت پلاستیکی سفید توصیه میشود.
انتخاب نوع کابل: انواع سیم برق
| نوع | مقطع | کاربرد |
|---|---|---|
| NHXMH-O | 1.5 mm² | روشنایی |
| NYY | 2.5 mm² | پریزهای عمومی |
| NYY | 4 mm² | پریزهای تخصصی |
| CAT6 | — | شبکه |
| RG6 | — | آنتن |
انواع سیم برق باید با استاندارد ایران (ISIRI) باشند.
پرسش و پاسخ برق ساختمان
کابل کشی روکار ایمن است؟
بله، اگر با ترانکینگ و رعایت استاندارد انجام شود، ایمن است.
چگونه سیمها را روی دیوار بچسبانم؟
از چسباندن سیم به دیوار با چسب دوطرفه قوی یا داکت پلاستیکی استفاده کنید. بهتر است از ترانک استفاده کنید.
هزینه سیم کشی ساختمان چقدر است؟
بستگی به نوع کابل کشی دارد:
- کابل کشی توکار: 25,000 تا 50,000 تومان برای هر متر شیار
- کابل کشی روکار: 8,000 تا 20,000 تومان برای هر متر ترانک
این هزینه شامل کابل، لوله، پریز و نیروی انسانی است.
مراحل سیم کشی ساختمان چیست؟
- طراحی نقشه
- شیارکشی (توکار) یا نصب ترانک (روکار)
- لولهگذاری
- کشیدن کابل
- نصب پریز و کلید
- تست و راهاندازی
چگونه عیب یابی سیم کشی ساختمان انجام دهم؟
از تستر برق استفاده کنید. مدارها را جداگانه تست کنید. به دنبال قطعی، اتصال کوتاه یا نشتی جریان باشید.
نتیجهگیری
در نهایت، انتخاب بین کابل کشی توکار و روکار به شرایط شما بستگی دارد. اگر خانه جدید دارید و به دنبال زیبایی و ایمنی هستید، توکار بهتر است. اگر خانه قدیمی دارید یا بودجه محدودی دارید، روکار گزینه منطقیتری است.
هر دو روش میتوانند ایمن و کارآمد باشند، فقط کافی است با برنامهریزی درست و رعایت استانداردها اجرا شوند.
نکته نهایی: قبل از شروع کار، حتماً با یک برقکار مجرب مشورت کنید و از مقررات ملی ساختمان مبحث ۱۳ پیروی کنید.
سوالات متداول (FAQ)
آیا کابل کشی درون دیوار برای شبکههای منزل مناسب است؟
بله، کابل کشی درون دیوار برای شبکههای منزلی انتخاب عالیای است زیرا به یک نصب منظم و پاک کمک میکند.
آیا میتوانم کابل کشی درون دیوار را بعد از ساختمان نصب کنم؟
بله، کابل کشی درون دیوار میتواند در ساختمانهای موجود نصب شود، اما ممکن است نیاز به تلاش بیشتری نسبت به زمان ساخت داشته باشد.
آیا کابل کشی درون دیوار سرعت اینترنت را تحت تأثیر قرار میدهد؟
خیر، کابل کشی درون دیوار سرعت اینترنت را تحت تأثیر قرار نمیدهد. در واقع، ممکن است با کاهش تداخلات، عملکرد شبکه بهبود یابد.
آیا میتوانم خودم کابل کشی درون دیوار را انجام دهم؟
اگرچه برای علاقهمندان DIY امکانپذیر است، اما نصب حرفهای برای بهترین نتایج توصیه میشود.
آیا کابل کشی شبکه درون دیوار گران است؟
هزینه کابل کشی درون دیوار بستگی به پیچیدگی نصب دارد، اما فواید بلندمدت آن ارزش هزینه را دارد.
