آشنایی با انواع تست گواهینامه کابل شبکه
راهنمای کامل انواع تست گواهینامه کابل شبکه؛ استانداردها و روشهای تست کابل شبکه
امروزه عملکرد صحیح یک شبکه کامپیوتری تنها به استفاده از تجهیزات پیشرفته مانند سوئیچ، روتر یا سرور وابسته نیست؛ کیفیت کابل شبکه نیز نقش تعیینکنندهای در سرعت، پایداری و امنیت انتقال اطلاعات دارد. حتی اگر از بهترین تجهیزات شبکه استفاده شود، کابلکشی غیر استاندارد یا استفاده از کابل نامناسب میتواند باعث افت سرعت، افزایش خطا، قطعی ارتباط و کاهش بهرهوری کل شبکه شود. به همین دلیل، انواع تست گواهینامه کابل شبکه به یکی از مهمترین مراحل اجرای پروژههای شبکه تبدیل شده است.
در این مقاله با انواع تست گواهینامه کابل شبکه، استانداردهای مهم، تست فلوک، تجهیزات مورد نیاز و نکات مهم برای انتخاب کابل مناسب آشنا میشوید تا بتوانید بهترین تصمیم را برای اجرای یک شبکه پایدار و استاندارد بگیرید.
تست گواهینامه کابل شبکه چیست و چرا اهمیت دارد؟
تست گواهینامه کابل شبکه فرآیندی تخصصی است که کیفیت نصب، عملکرد کابل و مطابقت آن با استانداردهای بینالمللی را ارزیابی میکند. این تستها مشخص میکنند که آیا کابل شبکه توانایی انتقال داده با حداکثر سرعت و کمترین میزان نویز را دارد یا خیر.
برخلاف تستهای ساده که فقط اتصال صحیح سیمها را بررسی میکنند، تست گواهینامه کابل شبکه پارامترهای متنوعی مانند میزان افت سیگنال، نویز، طول کابل، مقاومت و عملکرد کلی شبکه را نیز اندازهگیری میکند. بنابراین با تست و صدور گواهینامه کابل شبکه، اطمینان حاصل میشود که کابلها به درستی نصب شدهاند و قابلیت ارائه اتصالات پایدار را دارند.
در پروژههای حرفهای، مراکز داده، ساختمانهای اداری، کارخانهها و شبکههای سازمانی، انجام تست گواهینامه کابل شبکه قبل از بهرهبرداری نهایی یک الزام محسوب میشود.
مهمترین مزایای تست گواهینامه کابل شبکه عبارتند از:
- اطمینان از صحت کابلکشی
- افزایش پایداری شبکه
- کاهش هزینههای تعمیر و عیبیابی
- افزایش طول عمر تجهیزات شبکه
- تضمین سرعت واقعی انتقال اطلاعات
- کاهش نویز و تداخل الکترومغناطیسی
- تأیید کیفیت پروژه برای کارفرما
به همین دلیل، تقریباً در تمام پروژههای حرفهای شبکه پس از پایان کابلکشی، تست گواهینامه انجام میشود.
استانداردهای تست گواهینامه کابل شبکه
برای تضمین کیفیت و عملکرد بهینه کابلهای شبکه، استانداردهایی وجود دارند که باید رعایت شوند. استانداردهای معروف شامل TIA/EIA-568 ، ISO/IEC 11801 و استاندارد IEEE میباشد.
استاندارد ISO/IEC 11801 در بسیاری از کشورهای جهان برای اجرای شبکههای صنعتی، اداری و مراکز داده استفاده میشود و معیارهای دقیقی برای عملکرد کابل شبکه ارائه میدهد.
استاندارد TIA/EIA-568 نحوه نصب، سیمبندی، عملکرد و پارامترهای الکتریکی کابلهای شبکه را مشخص میکند. استاندارد IEEE بیشتر روی نحوه انتقال اطلاعات در شبکههای اترنت تمرکز دارد و مشخص میکند کابل باید چه سرعتی را در شرایط استاندارد پشتیبانی کند.
در نهایت، ابن استانداردها شرایط فنی و الکتریکی مورد نیاز برای کابلهای شبکه را مشخص میکنند و تضمین میکنند که کابلها مطابق با الزامات استانداردها ساخته شدهاند.

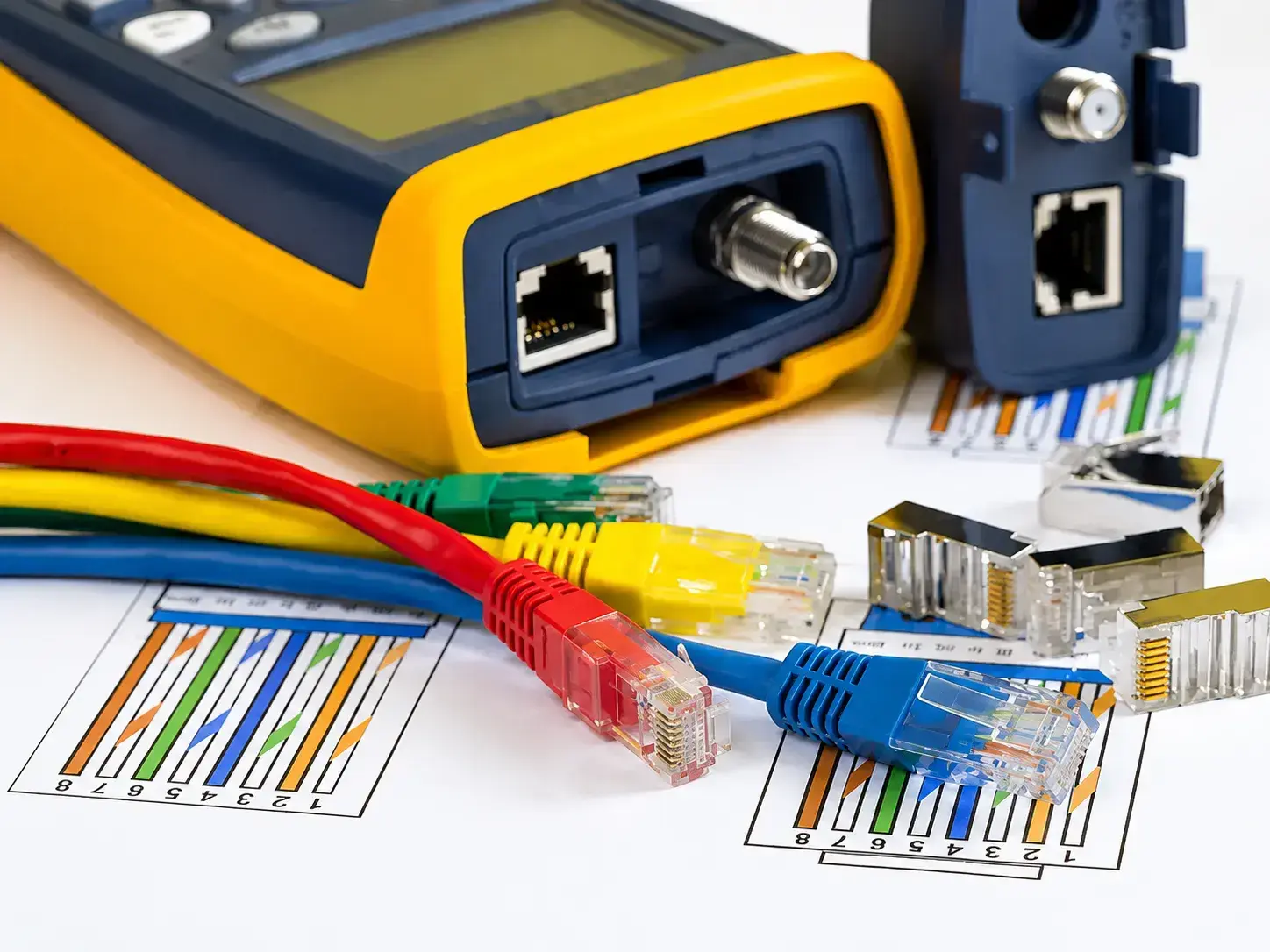

نحوه تست کابل شبکه
تست فلوک کابل شبکه چیست؟

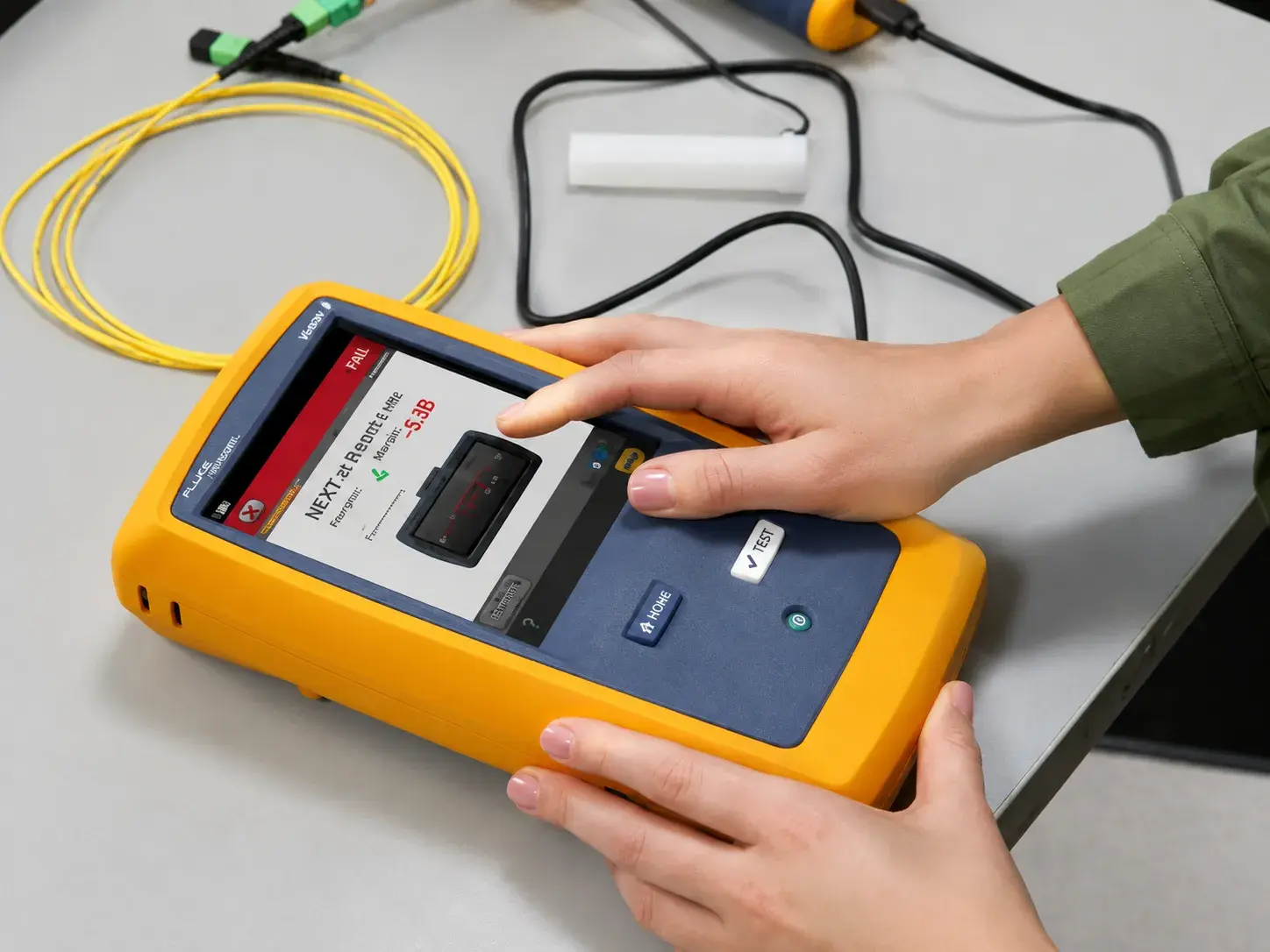

اگر از فعالان حوزه شبکه بپرسید مهمترین تست گواهینامه کابل شبکه چیست، بدون شک نام تست فلوک را خواهید شنید. این تست توسط دستگاههای پیشرفته شرکت Fluke Networks انجام میشود و یکی از معتبرترین روشهای ارزیابی کیفیت کابلکشی شبکه در سراسر جهان است.
برخلاف تسترهای ساده که تنها اتصال صحیح رشتهها را بررسی میکنند، تست فلوک دهها پارامتر مختلف مانند افت سیگنال، نویز، بازتاب سیگنال، طول کابل، تأخیر انتقال و کیفیت کلی کابل را اندازهگیری میکند. به همین دلیل، در بسیاری از پروژههای مراکز داده، شبکههای سازمانی، بیمارستانها، کارخانهها و ساختمانهای هوشمند از کابل شبکه تست فلوک استفاده میشود.
تفاوت تست معمولی کابل شبکه با تست فلوک
بسیاری تصور میکنند اگر کابل توسط یک تستر ساده بررسی شود، دیگر نیازی به تست فلوک نیست؛ درحالیکه این تصور اشتباه است. بنابراین اگر هدف شما اجرای یک شبکه حرفهای و بدون خطا است، استفاده از تست فلوک ضروری خواهد بود.
| ویژگی | تست معمولی | تست فلوک |
|---|---|---|
| بررسی اتصال سیمها | ✅ | ✅ |
| اندازهگیری طول کابل | محدود | ✅ |
| بررسی افت سیگنال | ❌ | ✅ |
| اندازهگیری نویز (NEXT) | ❌ | ✅ |
| بررسی Return Loss | ❌ | ✅ |
| ارائه گزارش استاندارد | ❌ | ✅ |
| صدور گواهینامه کابل | ❌ | ✅ |
انواع تست گواهینامه کابل شبکه
به طور کلی دو نوع تست فلوک وجود دارد:
1.تست پرمننت:
یکی از انواع تست گواهینامه کابل شبکه، تست پرمننت است که به تست اتصال کامل کابلهای شبکه میپردازد. در این تست ابتدا دو سر کابل به کیستون وصل میشود و به وسیله ماژولهای پرمننت، کابل شبکه را به دستگاه تستر کابل شبکه متصل کرده و تست را انجام میدهیم. در این تست مقاومت الکتریکی، انعکاس و تلفات، تداخل، افزایش طول فریم و تنوع زاویه شعاعی بررسی میشود.
تست پرمننت آزمایشی دشوار و سخت به حساب میآید زیرا با استفاده از ماژولهای پرمننت صورت میگیرد بنابراین اگر کابلی از این روش تایید شد نیازی به آزمونهای دیگر ندارد.
2. تست چنل:
تست چنل نمونه سادهتری از تست پرمننت است که در ابتدا دو سر کابل شبکه CAT6 و یا CAT7 به کیستون زده و با استفاده از پچ کورد کابلها را به دستگاه وصل میکنیم و تست کابل را انجام میدهیم.
کابلی که تست پرمننت را پاس میکند، قطعا تست چنل را نیز پاس میکند اما کابلی که تست چنل را پاس میکند امکان دارد تست پرمننت را پاس نکند.
انواع پارامترهای تست گواهینامه کابل شبکه
منظور از پارامترهای تست کابل شبکه در واقع ویژگیهایی از کابل شبکه هستند که باید در میزان استاندارد مشخص شده باشند تا عملکرد کابل شبکه در بهترین حالت خود قرار بگیرد.
تست Wire Map: اولین تستی که روی کابل انجام میشود تست Wire Map است که برای شناسایی اشکالات فیزیکی استفاده میشود. در این آزمایش، دستگاه بررسی میکند که آیا تمام رشتههای کابل شبکه به درستی پانچ شدهاند یا خیر. همچنین در این تست مشکلاتی مانند جابهجایی زوج سیمها، اتصال کوتاه، مدار باز یا سیمهای برعکس نیز شناسایی میشود.
تست Continuity: برای بررسی سلامت مسیر انتقال جریان در کابل از این تست استفاده میشود. برای مثال اگر یکی از رشتهها قطع شده باشد، دستگاه آن را تشخیص میدهد. این تست معمولاً در هنگام عیبیابی شبکه نیز کاربرد فراوانی دارد.
تست Length: برای اندازهگیری طول کابل شبکه از تست Length استفاده میشود. در این تست دستگاه طول دقیق کابل را اندازهگیری میکند تا مشخص شود از حد مجاز استاندارد (۱۰۰ متر) بیشتر نباشد زیرا افزایش طول کابل باعث افت کیفیت سیگنال میشود.
تست Insertion Loss: سیگنالی که در کابل ارسال میشود، دارای یک انرژی میباشد که هر چه در طول کابل پیش میرود از میزان انرژی آن کم میشود. تست Insertion Loss میزان این افت را اندازهگیری میکند. اگر مقدار افت از حد استاندارد بیشتر باشد، احتمال بروز خطا افزایش و سرعت انتقال داده کاهش مییابد.
تست Return Loss: در هنگام انتقال اطلاعات، بخشی از سیگنال ممکن است به دلیل ناهماهنگی امپدانس به سمت فرستنده بازگردد. تست Return Loss میزان این بازتاب را اندازهگیری میکند. هر چه میزان این تست بهتر باشد، کیفیت انتقال اطلاعات نیز افزایش مییابد.

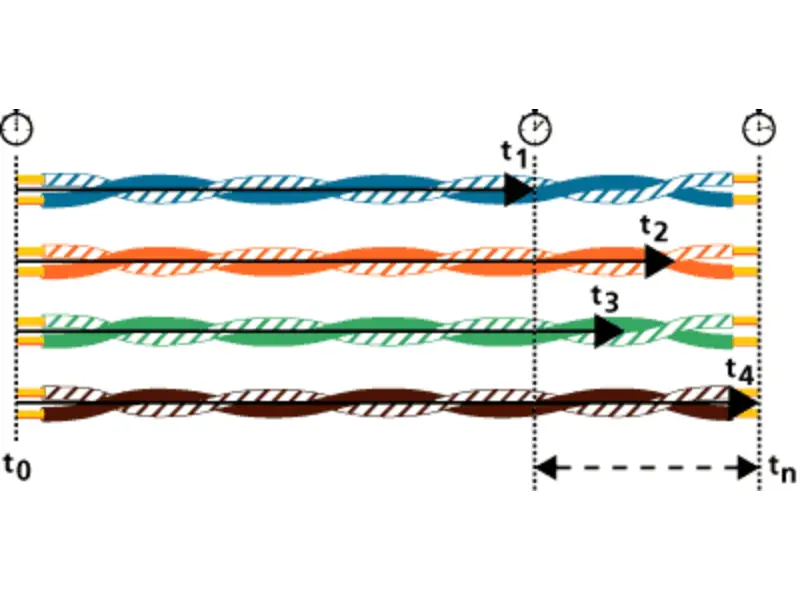

تست Delay Skew: در کابل شبکه، اطلاعات از طریق چهار زوج سیم منتقل میشوند. اگر زمان رسیدن اطلاعات در هر زوج متفاوت باشد، عملکرد شبکه دچار مشکل خواهد شد. این تست تعیین میکند سریعترین مدت زمان و یا کندترین زمانی که یک سیگنال در کابل شبکه ارسال میشود، چقدر است که معمولا بین 25 تا 30 ثانیه قرار دارد.
تست Delay Skew
فرآیند تست گواهینامه کابل شبکه
فرآیند تست کابل شبکه شامل مراحل مختلفی است که هر یک نقش خاصی در تضمین عملکرد صحیح کابلها دارند. این مراحل عبارتند از:
- بررسی صحت نصب کابل:
در این مرحله، اتصالات و نصب کابلها بررسی میشود تا اطمینان حاصل شود که همه اتصالات صحیح و مطابق با استانداردها انجام شده است.
- تست صحت الکتریکی:
در این مرحله، تستهای الکتریکی مانند تست تشخیص اتصال، تست تراکم و تست تشخیص خطا بر روی کابلها انجام میشود تا مطمئن شویم که جریان الکتریکی به درستی از کابل عبور میکند.
- تست بازدهی:
در مرحله بازدهی، عملکرد کابل در شرایط واقعی تست میشود. این تستها شامل تست تراکم، تست دستهبندی، تست توان و تست تداخل هستند.
در نهایت بعد از انجام تستها و اطمینان از سالم بودن کابلها، گواهینامه کابل صادر میشود. این گواهینامه تایید میکند که کابل به درستی تست شده و مطابق با استانداردها است.
نکات مهم در خرید کابل استاندارد
اگر قصد اجرای یک شبکه پایدار و حرفهای را دارید، تنها قیمت کابل نباید ملاک انتخاب باشد. پیش از خرید به این موارد دقت کنید:
- جنس هادی
- نوع شیلد
- نوع کابل (CAT5e، CAT6، CAT6A)
- متراژ مورد نیاز
- استانداردهای بینالمللی
- سازگاری با تجهیزات شبکه
- ضمانت کیفیت محصول
نکات مهم در تست گواهینامه کابل شبکه
- انتخاب تجهیزات تست مناسب: استفاده از تجهیزات با کیفیت و قابل اعتماد بسیار مهم است تا نتایج دقیق و قابل اعتماد حاصل شود.
- استفاده از نرمافزارهای تست: استفاده از نرمافزارهای تست مناسب، کار را سریعتر و دقیقتر میکند و امکان ثبت و گزارشدهی نتایج را فراهم میکند.
- تعیین نقاط تست: تعیین نقاط تست استراتژیک در شبکه، کمک میکند تا تست به طور کامل انجام شود و هر نقطه از شبکه مورد بررسی قرار گیرد.
- آزمایش توسط فرد مجرب: برای انجام تست و صدور گواهینامه، بهتر است از فردی با تجربه کمک گرفت تا نتایج قابل اعتمادی به دست آید.
تست کابل و صدور گواهینامه
نتیجهگیری
انجام انواع تست گواهینامه کابل شبکه یکی از مهمترین مراحل اجرای یک شبکه استاندارد و پایدار است. این تستها تنها برای تحویل پروژه نیستند، بلکه کیفیت واقعی کابلکشی، سرعت انتقال اطلاعات، میزان نویز و عملکرد بلند مدت شبکه را مشخص میکنند.
اگرچه تسترهای ساده میتوانند برخی مشکلات اولیه را شناسایی کنند، اما برای پروژههای حرفهای استفاده از تست فلوک بهترین و مطمئنترین روش ارزیابی کیفیت کابلکشی محسوب میشود. همچنین انتخاب کابل شبکه استاندارد، تجهیزات جانبی باکیفیت و اجرای صحیح کابلکشی، احتمال قبولی در تست و طول عمر شبکه را افزایش میدهد. با رعایت استانداردها و انجام تست گواهینامه کابل شبکه مناسب، میتوان از ارائه اتصالات پایدار و عملکرد بهینه در شبکههای کامپیوتری اطمینان حاصل کرد.
اگر قصد خرید کابل شبکه CAT6، CAT6A، کابل شبکه تست فلوک، یا کابلهای کواکسیال و مخابراتی را دارید، کارشناسان کابل آن آمادهاند تا با ارائه مشاوره تخصصی، مناسبترین محصول را متناسب با نیاز پروژه شما معرفی کنند.
سوالات متداول درباره تست گواهینامه کابل شبکه
- آیا تست و صدور گواهینامه کابل شبکه ضروری است؟
بله، تست و صدور گواهینامه کابل شبکه ضروری است زیرا این فرایند به اطمینان حاصل میکند که کابلها به درستی نصب شده و عملکرد صحیحی دارند. - تست فلوک چه تفاوتی با تست معمولی کابل شبکه دارد؟
تست معمولی تنها اتصال صحیح رشتههای کابل را بررسی میکند، اما تست فلوک پارامترهایی مانند افت سیگنال، نویز، طول کابل و کیفیت انتقال اطلاعات را اندازهگیری میکند. - آیا همه کابلهای شبکه قابلیت قبولی در تست فلوک را دارند؟
خیر، قبولی در تست فلوک به کیفیت کابل، جنس هادی، نحوه نصب، کیفیت تجهیزات اتصال و رعایت استانداردهای کابلکشی بستگی دارد. - چه نوع تستهایی در فرآیند تست کابل شبکه انجام میشود؟
تستهایی مانند تست تشخیص اتصال، تست تشخیص خطا، تست تراکم و تست تداخل در فرآیند تست کابل شبکه انجام میشود. - آیا صدور گواهینامه کابل شبکه برای همه انواع شبکهها لازم است؟
بله، صدور گواهینامه کابل شبکه برای همه انواع شبکهها از جمله شبکههای کامپیوتری، شبکههای تلفن و شبکههای داده ضروری است.
- آیا میتوانم تست کابل شبکه را خودم انجام دهم؟
بله، انجام تست کابل شبکه توسط خودتان امکانپذیر است، اما بهتر است این کار را توسط فردی با تجربه انجام دهید تا نتایج قابل اعتمادی به دست آید. - هر چند وقت یک بار باید کابل شبکه تست شود؟
در پروژههای جدید، تست پس از پایان کابلکشی انجام میشود. در شبکههای حساس نیز پس از تعمیرات، تغییرات یا در صورت مشاهده افت عملکرد، انجام تست مجدد توصیه میشود.
