کابل های برق نسوز: کاربرد در صنایع نفت و گاز

کاربردهای کابل های برق نسوز

1. مقدمه ای بر کابل های برق نسوز در صنعت نفت و گاز

در صنعت نفت و گاز، ایمنی در درجه اول اهمیت قرار دارد. یکی از جنبه های حیاتی تضمین ایمنی در این محیط پرخطر، استفاده از کابل های برق نسوز است. این کابل های تخصصی نقش حیاتی در حفظ عملیات و محافظت از پرسنل و تجهیزات در صورت بروز آتش سوزی دارند. در این مقاله به کاربردهای کابل های برق نسوز می پردازیم و شما را با جزئیات کامل با این موضوع مهم اشنا میکنیم. با ما همراه باشید.

کاربردهای کابل های برق نسوز در بخش نفت و گاز متنوع و حیاتی است. از سکوهای دریایی گرفته تا پالایشگاه های خشکی، این کابل ها اجزای ضروری سیستم های الکتریکی هستند که همه چیز از روشنایی گرفته تا تجهیزات ایمنی حیاتی را تامین می کنند.

صنعت نفت و گاز به دلیل وجود مواد قابل اشتعال و جوهای بالقوه انفجاری با چالش های منحصر به فردی روبرو است. در چنین محیط هایی، حتی یک جرقه کوچک می تواند منجر به عواقب فاجعه بار شود. اینجاست که کابل های برق نسوز وارد عمل می شوند و راه حلی قوی برای حفظ یکپارچگی و ایمنی الکتریکی در برابر گرمای شدید و آتش ارائه می دهند.

2. اهمیت کابل های نسوز در محیط های خطرناک

اهمیت کابل های نسوز در محیط های خطرناک قابل اغراق نیست. در صنعت نفت و گاز، که خطر آتش سوزی همیشه وجود دارد، این کابل ها به عنوان یک خط دفاعی حیاتی عمل می کنند. در اینجا دلیل اهمیت آنها است:

  1. ایمنی: کابل های نسوز به جلوگیری از گسترش آتش در مسیرهای الکتریکی کمک می کند و به طور بالقوه جان انسان ها را نجات می دهد و از دارایی های ارزشمند محافظت می کند.
  2. تداوم عملیات: با حفظ اتصالات الکتریکی در هنگام آتش سوزی، این کابل ها به سیستم های حیاتی اجازه می دهند تا به عملکرد خود ادامه دهند و روش های ایمن خاموش کردن یا تلاش های تخلیه را تسهیل کنند.
  3. تطابق با مقررات: بسیاری از کشورها برای رعایت استانداردهای ایمنی نیاز به استفاده از کابل های نسوز در صنایع پرخطر مانند نفت و گاز دارند.
  4. کاهش خطر: استفاده از کابل های نسوز یک اقدام پیشگیرانه است که خطر آتش سوزی الکتریکی را به میزان قابل توجهی کاهش می دهد، یک خطر رایج در تاسیسات نفت و گاز.
  5. زمان فرار طولانی: در صورت بروز آتش سوزی، این کابل ها می توانند با حفظ عملکرد سیستم های اضطراری، زمان بیشتری را برای تخلیه ایمن پرسنل فراهم کنند.

کاربردهای کابل های الکتریکی نسوز فراتر از انطباق صرف با مقررات است. آنها بخش اساسی یک استراتژی ایمنی جامع در صنعت نفت و گاز هستند.

3. انواع کابل های برق نسوز مورد استفاده در کاربردهای نفت و گاز

انواع مختلفی از کابل های برق نسوز وجود دارد که معمولا در صنعت نفت و گاز استفاده می شود. هر نوع کاربردها و مزایای خاص خود را دارد. بیایید انواع اصلی را بررسی کنیم:

3.1 کابل های عایق معدنی (کابل های MI)

کابل های MI به دلیل مقاومت و دوام عالی در برابر آتش شناخته می شوند. آنها از هادی های مسی تشکیل شده اند که با پودر اکسید منیزیم فشرده عایق شده و در یک غلاف مسی بدون درز محصور شده اند.

کاربردهای کابل های برق نسوز برای کابل های MI عبارتند از:

  • توزیع برق در پالایشگاه ها
  • سیستم های کنترل در سکوهای دریایی
  • سیستم های اعلام حریق
  • مدارهای روشنایی اضطراری

3.2 کابل هالوژن کم دود صفر (LSZH) مقاوم در برابر آتش

کابل های LSZH به گونه ای طراحی شده اند که هنگام قرار گرفتن در معرض آتش، حداقل دود و گاز هالوژن از خود ساطع نمی کنند. آنها به ویژه در فضاهای بسته که استنشاق دود خطر قابل توجهی است مفید هستند.

کاربردهای کابل های الکتریکی نسوز برای کابل های LSZH عبارتند از:

  • سیستم های ابزار دقیق و کنترل
  • شبکه های ارتباطی
  • توزیع برق داخل ساختمان

3.3 کابل های مقاوم در برابر آتش زرهی

این کابل ها دارای یک لایه زره فلزی اضافی هستند که محافظت بیشتری در برابر آسیب های مکانیکی و همچنین مقاومت در برابر آتش ایجاد می کند.

کاربردهای کابل های الکتریکی نسوز برای کابل های مقاوم در برابر آتش زره پوش عبارتند از:

  • توزیع برق زیرزمینی
  • تاسیسات در فضای باز
  • مناطق با خطر آسیب مکانیکی بالا

3.4 کابل های عایق لاستیک سیلیکونی

کابل‌های عایق‌شده با لاستیک سیلیکون انعطاف‌پذیری خوبی را ارائه می‌کنند و یکپارچگی مدار را در شرایط آتش‌سوزی برای مدت زمان مشخص حفظ می‌کنند.

کاربردهای کابل های الکتریکی نسوز برای کابل های عایق بندی شده از لاستیک سیلیکونی عبارتند از:

  • مدارهای برق اضطراری
  • منابع تغذیه پمپ آتش نشانی
  • سیستم های هشدار و تشخیص

3.5 جدول مقایسه انواع کابل نسوز

نوع کابل مقاومت در برابر آتش انتشار دود انعطاف پذیری مقاومت مکانیکی کاربردهای معمولی
کابل های MI عالی خیلی کم کم بالا توزیع برق، سیستم های کنترل
کابل LSZH خوب خیلی کم خوب متوسط ابزار دقیق، قدرت داخلی
مقاوم در برابر آتش زرهی خیلی خوب کم متوسط خیلی بالا برق زیرزمینی، تاسیسات در فضای باز
عایق لاستیک سیلیکونی خوب کم عالی متوسط برق اضطراری، سیستم های دزدگیر

4. ترکیب مواد کابلهای نسوز برای مناطق پرخطر

ترکیب مواد کابل های نسوز برای عملکرد آنها در مناطق پرخطر بسیار مهم است. بیایید به اجزایی بپردازیم که این کابل ها را در برابر آتش مقاوم می کنند:

4.1 هادی ها

هادی ها که معمولا از مس یا آلومینیوم ساخته می شوند، هسته کابل هستند که جریان الکتریکی را حمل می کنند. در کابل‌های نسوز، این کابل‌ها اغلب برای مقاومت در برابر درجه حرارت بالا به‌ویژه درمان می‌شوند.





کاربردهای کابل های برق نسوز

کاربردهای کابل های برق نسوز





4.2 عایق

لایه عایق برای مقاومت در برابر آتش بسیار مهم است. مواد متداول عبارتند از:

  • ترکیبات معدنی (برای کابل های MI)
  • پلی اتیلن متقاطع (XLPE)
  • لاستیک اتیلن پروپیلن (EPR)
  • لاستیک سیلیکونی

4.3 غلاف

لایه بیرونی کابل از عوامل محیطی محافظت می کند. مواد روکش مقاوم در برابر آتش عبارتند از:

  • ترکیبات هالوژن صفر دود کم (LSZH).
  • پلی وینیل کلراید (PVC) با افزودنی های ضد حریق
  • روکش فلزی (برای کابل های MI)

4.4 نوارهای مقاوم در برابر آتش

برخی از کابل ها از نوارهای مخصوص ضد حریق بین لایه ها استفاده می کنند تا عملکرد خود را در برابر آتش افزایش دهند.

4.5 زره

کابل های زره پوش دارای یک لایه فلزی اضافی (معمولاً فولاد یا آلومینیوم) برای محافظت مکانیکی بیشتر هستند.

کاربردهای کابل های الکتریکی نسوز نیازمند انتخاب دقیق این مواد برای اطمینان از عملکرد مطلوب در محیط های خاص است.

5. استانداردهای مقاومت در برابر آتش برای کابل ها در پروژه های نفت و گاز

استانداردهای مقاومت در برابر آتش نقش مهمی در تضمین ایمنی و قابلیت اطمینان کابل های برق در پروژه های نفت و گاز ایفا می کنند. این استانداردها الزامات عملکرد کابل ها را در شرایط آتش سوزی تعریف می کنند. بیایید به چند استاندارد کلیدی نگاه کنیم:

5.1 IEC 60331

این استاندارد توانایی کابل را برای حفظ یکپارچگی مدار در شرایط آتش سوزی آزمایش می کند. کابل ها در دمای 750 درجه سانتیگراد برای مدت زمان مشخصی (معمولاً 3 ساعت) در معرض شعله قرار می گیرند.

5.2 IEC 60332

این سری از استانداردها ویژگی های انتشار شعله کابل ها را آزمایش می کند. شامل تست کابل های تکی و کابل های دسته دار می شود.

5.3 UL 2196

این استاندارد ایالات متحده کابل ها را برای ویژگی های مقاوم در برابر آتش آزمایش می کند. این شامل یک قرار گرفتن در معرض آتش دو ساعته و سپس آزمایش جریان شلنگ است.

5.4 BS 6387

این استاندارد بریتانیایی کابل ها را برای توانایی آنها در حفظ یکپارچگی مدار در شرایط آتش سوزی آزمایش می کند، از جمله آزمایش های آتش به تنهایی، آتش سوزی با آب و شوک مکانیکی.

5.5 جدول مقایسه استانداردهای مقاومت در برابر آتش

استاندارد مدت زمان آزمون دما تست های تکمیلی برنامه معمولی
IEC 60331 3 ساعت 750 درجه سانتی گراد هیچکدام یکپارچگی مدار
IEC 60332 متفاوت است متفاوت است انتشار شعله ایمنی عمومی آتش سوزی
UL 2196 2 ساعت ~1010 درجه سانتیگراد جریان شلنگ ساختمان های مرتفع، تونل ها
BS 6387 متفاوت است تا 950 درجه سانتی گراد آب، شوک مکانیکی سیستم های اضطراری

کاربردهای کابل های برق نسوز در صنعت نفت و گاز باید این استانداردها را رعایت کرده یا از آن فراتر رود تا ایمنی و انطباق آنها تضمین شود.

6. نقش کابل های نسوز در سکوهای نفت و گاز دریایی

سکوهای نفت و گاز فراساحلی چالش های منحصر به فردی را برای سیستم های الکتریکی ایجاد می کنند. محیط خشن دریایی، همراه با وجود مواد قابل اشتعال، استفاده از کابل های نسوز را بسیار مهم می کند. بیایید نقش آنها را بررسی کنیم:

6.1 توزیع برق

کابل های نسوز تضمین می کنند که برق می تواند به طور ایمن در سراسر پلت فرم توزیع شود، حتی در صورت آتش سوزی. این برای حفظ عملیات حیاتی و سیستم های ایمنی بسیار مهم است.

6.2 سیستم های اضطراری

کاربردهای کابل های برق نسوز در سیستم های اضطراری عبارتند از:

  • سیستم های اعلام حریق
  • روشنایی اضطراری
  • سیستم های آدرس عمومی
  • پمپ های آتش نشانی

این سیستم ها باید در هنگام آتش سوزی فعال بمانند تا عملیات تخلیه ایمن و اطفای حریق را تسهیل کنند.

6.3 کنترل و ابزار دقیق

کابل های نسوز در سیستم های کنترل و ابزار دقیق استفاده می شود تا اطمینان حاصل شود که اپراتورها می توانند فرآیندهای حیاتی را حتی در شرایط آتش سوزی نظارت و کنترل کنند.

6.4 سیستم های ارتباطی

حفظ ارتباط در مواقع اضطراری حیاتی است. کابل‌های نسوز تضمین می‌کنند که سیستم‌های ارتباطی عملکردی دارند و به هماهنگی تلاش‌های پاسخ اجازه می‌دهند.

6.5 نورپردازی هلیدک

برای سکوهای فراساحلی با امکانات فرود هلیکوپتر، کابل های نسوز برای حفظ نور بالگرد ضروری هستند، که برای عملیات ایمن هلیکوپتر در مواقع اضطراری بسیار مهم است.

6.6 اتصالات زیر دریا

در حالی که به طور مستقیم در معرض خطر آتش سوزی قرار نمی گیرند، کابل های متصل کننده سکوهای دریایی به تجهیزات زیر دریا اغلب از عناصر طراحی ضد حریق برای اطمینان از یکپارچگی سیستم استفاده می کنند.

7. کاربرد کابل های نسوز در تاسیسات پالایش و فرآوری

تاسیسات پالایش و فرآوری در صنعت نفت و گاز حجم زیادی از مواد قابل اشتعال را مدیریت می کنند و ایمنی در برابر آتش را در اولویت قرار می دهند. کابل های نسوز نقش بسیار مهمی در این امکانات دارند. بیایید کاربردهای آنها را بررسی کنیم:

7.1 سیستم های کنترل فرآیند

کاربردهای کابل های الکتریکی نسوز در کنترل فرآیند عبارتند از:

  • اتصال سنسورها و محرک ها
  • انتقال داده ها به اتاق های کنترل
  • تغذیه شیرهای کنترل و کلیدها

این کابل ها تضمین می کنند که اپراتورها می توانند کنترل فرآیندهای حیاتی را حتی در شرایط آتش سوزی حفظ کنند.

7.2 سیستم های ابزار دقیق ایمنی (SIS)

SIS برای پیشگیری و کاهش رویدادهای خطرناک بسیار مهم است. کابل های نسوز برای اطمینان از عملکرد این سیستم ها در مواقع اضطراری استفاده می شود.

7.3 سیستم های اعلام حریق و اعلام حریق

کابل‌های ضد حریق اجزای ضروری سیستم‌های تشخیص و اعلام حریق هستند و تضمین می‌کنند که این سیستم‌های ایمنی حیاتی در هنگام آتش‌سوزی به کار خود ادامه می‌دهند.

7.4 سیستم های خاموش کردن اضطراری

این سیستم ها به گونه ای طراحی شده اند که در مواقع اضطراری به طور ایمن عملیات کارخانه را خاموش کنند. کابل‌های نسوز تضمین می‌کنند که فرمان‌های خاموش شدن می‌توانند به طور قابل اعتماد منتقل شوند.

7.5 دوربین مداربسته و سیستم های امنیتی

حفظ نظارت در هنگام آتش سوزی بسیار مهم است. کابل های نسوز کمک می کنند دوربین های مدار بسته و سیستم های امنیتی عملیاتی شوند.

7.6 جدول مقایسه: کاربردهای کابل در مناطق مختلف تسهیلات

منطقه تاسیسات نوع کابل تابع اولیه ویژگی های حیاتی
واحدهای فرآیند کابل های MI کنترل فرآیند مقاومت در برابر دمای بالا
اتاق های کنترل کابل LSZH انتقال داده انتشار کم دود
مخازن ذخیره سازی مقاوم در برابر آتش زرهی توزیع برق حفاظت مکانیکی
سیستم های ایمنی عایق لاستیک سیلیکونی عملکردهای اضطراری یکپارچگی مدار

8. حفاظت از سیستم های بحرانی با کابل های نسوز

در صنعت نفت و گاز، سیستم های خاصی به دلیل اهمیت آنها در حفظ ایمنی و تداوم عملیات، حیاتی تلقی می شوند. حفاظت از این سیستم ها با کابل های نسوز ضروری است. بیایید بررسی کنیم که چگونه این به دست می آید:

8.1 سیستم های برق اضطراری

کاربردهای کابل های برق نسوز در سیستم های برق اضطراری عبارتند از:

  • اتصال ژنراتورهای پشتیبان به بارهای بحرانی
  • تامین برق روشنایی اضطراری
  • حفظ قدرت سیستم های ایمنی

این کابل ها تضمین می کنند که برق برای سیستم های حیاتی در دسترس است حتی اگر منبع تغذیه اصلی به دلیل آتش سوزی از کار بیفتد.

8.2 سیستم های پمپ آتش نشانی

پمپ های آتش نشانی جزء کلیدی سیستم های اطفاء حریق هستند. کابل های نسوز تضمین می کنند که این پمپ ها می توانند در هنگام آتش سوزی به کار خود ادامه دهند و آب را برای تلاش های اطفای حریق فراهم کنند.

8.3 سیستم های تشخیص گاز

تشخیص زودهنگام نشت گاز در جلوگیری از انفجار بسیار مهم است. کابل های نسوز به حفظ عملکرد سیستم های تشخیص گاز در هنگام حوادث آتش سوزی کمک می کنند.

8.4 سیستم های تخلیه

اینها شامل روشنایی اضطراری، علائم و سیستم های نشانی عمومی است. کابل‌های ضد حریق تضمین می‌کنند که این سیستم‌ها همچنان عملیاتی هستند تا پرسنل را به سمت ایمنی هدایت کنند.

8.5 سیستم های کنترل و ایمنی

حفظ کنترل بر فرآیندهای کارخانه و سیستم های ایمنی در مواقع اضطراری حیاتی است. کابل های نسوز کمک می کند تا اطمینان حاصل شود که اپراتورها می توانند عملکردهای حیاتی را حتی در شرایط آتش سوزی نظارت و کنترل کنند.

8.6 جدول مقایسه: کابل های نسوز در سیستم های بحرانی

سیستم بحرانی نوع کابل نیاز کلیدی سود
برق اضطراری کابل های MI ظرفیت جریان بالا منبع تغذیه قابل اعتماد
پمپ های آتش نشانی مقاوم در برابر آتش زرهی مقاومت مکانیکی آبرسانی مداوم
تشخیص گاز کابل LSZH یکپارچگی سیگنال تشخیص زودهنگام نشت
تخلیه عایق لاستیک سیلیکونی انعطاف پذیری راه های فرار را پاک کنید
سیستم های کنترل MI یا LSZH انتقال داده کنترل فرآیند حفظ شده

9. عملکرد کابل تحت فشار و گرمای شدید

در صنعت نفت و گاز، کابل ها اغلب در معرض شرایط شدید قرار می گیرند. درک چگونگی عملکرد کابل‌های نسوز تحت حرارت و فشار بالا بسیار مهم است. بیایید به این موضوع بپردازیم:

9.1 مقاومت در برابر حرارت

کابل های نسوز به گونه ای طراحی شده اند که در برابر دماهای بالا، اغلب تا 1000 درجه سانتیگراد یا بیشتر مقاومت کنند. این امر از طریق:

  • استفاده از مواد مقاوم در برابر حرارت مانند عایق های معدنی
  • ترکیبات پلیمری خاصی که به جای ذوب شدن، زغال می شوند
  • غلاف های فلزی که محافظت اضافی در برابر حرارت ایجاد می کنند

9.2 تحمل فشار

بسیاری از کابل های الکتریکی نسوز به کابل هایی نیاز دارند تا فشارهای بالا را تحمل کنند، به ویژه در عملیات در اعماق دریا. این امر از طریق:

  • طرح های کابل مقاوم با چندین لایه
  • استفاده از مواد مقاوم در برابر فشار
  • تکنیک های آب بندی ویژه برای پایانه های کابل

9.3 یکپارچگی مدار

یکی از معیارهای کلیدی عملکرد کابل های نسوز، یکپارچگی مدار است – توانایی حفظ عملکرد الکتریکی در هنگام آتش سوزی. این توسط:

  • قرار دادن کابل ها در معرض شعله مستقیم
  • قرار دادن کابل ها در معرض شوک مکانیکی در حین سوختن
  • تست کابل ها در شرایط آتش سوزی و پاشش آب

9.4 کم دود و سمیت

در فضاهای بسته، دود و گازهای سمی تولید شده از سوختن کابل ها می تواند به اندازه خود آتش خطرناک باشد. کابل های نسوز برای موارد زیر طراحی شده اند:

  • هنگام قرار گرفتن در معرض آتش، حداقل دود را منتشر کنید
  • گازهای هالوژنه تولید نمی کند که به ویژه سمی هستند

9.5 جدول مقایسه: عملکرد کابل در شرایط شدید

وضعیت کابل استاندارد کابل نسوز تفاوت عملکرد
گرمای زیاد (>750 درجه سانتیگراد) به سرعت شکست می خورد یکپارچگی را برای ساعت ها حفظ می کند حیاتی برای سیستم های اضطراری
فشار بالا (>100 بار) ممکن است پاره شود مهر و موم را حفظ می کند ضروری برای برنامه های کاربردی زیر دریا
قرار گرفتن در معرض آتش سوزی می سوزد، عملکرد خود را از دست می دهد به کار خود ادامه می دهد حیاتی برای سیستم های ایمنی
انتشار دود بالا کم به هیچ بهبود شرایط تخلیه

10. دستورالعمل نصب کابل های نسوز در تاسیسات نفت و گاز

نصب صحیح کابل های نسوز برای اطمینان از کارایی آنها در تاسیسات نفت و گاز بسیار مهم است. در اینجا چند دستورالعمل کلیدی وجود دارد:

10.1 مسیریابی کابل

  • در صورت امکان کابل های نسوز را از کابل های استاندارد جدا کنید
  • از سینی های کابل یا لوله های نسوز اختصاصی استفاده کنید
  • از مسیریابی در مناطق پرخطر مگر در موارد ضروری خودداری کنید

10.2 پشتیبانی و رفع مشکل

  • از چفت و بست کابل های مقاوم در برابر آتش استفاده کنید
  • اطمینان حاصل کنید که تکیه گاه ها می توانند شرایط آتش سوزی را تحمل کنند
  • توصیه های سازنده را برای فاصله گذاری و روش های پشتیبانی دنبال کنید





کاربردهای کابل های برق نسوز

کاربردهای کابل های برق نسوز





10.3 نفوذها

  • از سیستم های فایر استاپ تایید شده برای تمامی نفوذها از دیوارها و کف استفاده کنید
  • اطمینان حاصل کنید که نفوذها درجه آتش مانع را حفظ می کنند
  • به طور منظم مهر و موم های نفوذ را بازرسی و نگهداری کنید

10.4 خاتمه و اتصالات

  • از جعبه های اتصال با درجه آتش و نقاط پایانی استفاده کنید
  • برای هر نوع کابل، از روش‌های صحیح جداسازی و خاتمه استفاده کنید
  • از پایانه ها در برابر آسیب های مکانیکی و عوامل محیطی محافظت کنید

10.5 تست بعد از نصب

  • آزمایش مقاومت عایق را انجام دهید
  • بررسی های تداوم را انجام دهید
  • هر آزمایش خاصی را که سازنده کابل توصیه می کند، انجام دهید

10.6 مستندات

  • سوابق دقیق مسیرهای کابل و تاسیسات را حفظ کنید
  • تمام مراحل و نتایج آزمایش را مستند کنید
  • دستورالعمل ها و گواهی های سازنده را در پرونده نگه دارید

کاربردهای کابل های الکتریکی نسوز نیازمند توجه دقیق به این دستورالعمل های نصب برای اطمینان از عملکرد و ایمنی بهینه است.

11. تست و صدور گواهینامه کابلهای برق نسوز

فرآیندهای دقیق آزمایش و صدور گواهینامه برای اطمینان از اینکه کابل های نسوز نیازهای سخت صنعت نفت و گاز را برآورده می کنند بسیار مهم است. بیایید این فرآیند را بررسی کنیم:

11.1 تست های مقاومت در برابر آتش

  • IEC 60331: تست های یکپارچگی مدار در شرایط آتش سوزی
  • IEC 60332: آزمایشات برای ویژگی های گسترش شعله عمودی
  • UL 2196: تست کابل های مقاوم در برابر آتش

11.2 تست دود و سمیت

  • IEC 61034: اندازه گیری چگالی دود
  • IEC 60754: آزمایش بر روی گازهای تکامل یافته در حین احتراق

11.3 تست های عملکرد

  • IEC 60811: آزمایش بر روی مواد عایق و پوشش
  • IEC 60228: تست های مقاومت هادی
  • IEC 60502: تست کابل های برق با عایق اکسترود شده

11.4 تست های محیطی

  • IEC 60068: تست های محیطی (دما، رطوبت، ارتعاش)
  • ASTM D1141: روش استاندارد برای تهیه آب اقیانوسی جایگزین (برای کاربردهای دریایی)

11.5 فرآیند صدور گواهینامه

  1. بررسی طراحی: طرح های کابل بر اساس استانداردهای مربوطه بررسی می شوند
  2. تست نمونه: نمونه های نماینده تحت مجموعه کاملی از آزمایشات قرار می گیرند
  3. بازرسی کارخانه: امکانات تولیدی حسابرسی می شوند
  4. بررسی مستندات: تمام گزارش های آزمایش و سوابق ساخت بررسی می شود
  5. صدور گواهی: در صورت رعایت تمامی الزامات، گواهی انطباق صادر می شود

11.6 تضمین کیفیت مداوم

  • آزمایش دسته ای منظم
  • صدور گواهینامه مجدد دوره ای
  • ممیزی های اعلام نشده کارخانه

کاربردهای کابل های الکتریکی نسوز به شدت به این فرآیندهای آزمایش و گواهی برای اطمینان از قابلیت اطمینان و ایمنی در این زمینه متکی هستند.

12. نوآوری در فناوری کابل ضد حریق برای نفت و گاز

صنعت نفت و گاز به طور مداوم مرزهای فناوری را در پیش می‌گیرد و طراحی کابل‌های نسوز نیز از این قاعده مستثنی نیست. نوآوری های اخیر منجر به بهبود عملکرد و کاربردهای جدید شده است. بیایید برخی از این پیشرفت ها را بررسی کنیم:

12.1 نانوتکنولوژی در عایق کاری کابل

محققان در حال بررسی استفاده از نانوذرات در عایق کابل برای افزایش مقاومت در برابر آتش و کاهش انتشار دود هستند. این مواد می توانند:

  • بهبود دفع گرما
  • هنگام قرار گرفتن در معرض آتش، لایه های کاراکتر قوی تری ایجاد کنید
  • وزن کلی کابل را کاهش دهید

12.2 ترکیبات پلیمری پیشرفته

مخلوط های پلیمری جدیدی در حال توسعه هستند که ارائه می دهند:

  • مقاومت در برابر دمای بالاتر
  • بهبود انعطاف پذیری
  • مقاومت بهتر در برابر روغن ها و مواد شیمیایی

12.3 طرح های کابل هیبریدی

طرح‌های هیبریدی نوآورانه انواع مختلفی از فناوری‌های مقاوم در برابر آتش را در یک کابل واحد ترکیب می‌کنند و ارائه می‌دهند:

  • بهبود عملکرد تحت سناریوهای مختلف آتش سوزی
  • امکان برآورده کردن چندین مورد نیاز برنامه با یک کابل

12.4 سیستم های کابلی هوشمند

ادغام فیبر نوری یا سایر حسگرها در کابل های نسوز اجازه می دهد:

  • نظارت بر دما در زمان واقعی
  • تشخیص زودهنگام تخریب کابل
  • بهبود برنامه ریزی تعمیر و نگهداری

12.5 بازدارنده آتش دوستدار محیط زیست

توسعه بازدارنده های جدید و سازگار با محیط زیست که:

  • کاهش اثرات زیست محیطی
  • از مقررات سختگیرانه فزاینده پیروی کنید
  • حفظ یا بهبود عملکرد آتش

12.6 جدول مقایسه: کابل های نسوز سنتی در مقابل نوآورانه

ویژگی کابل نسوز سنتی کابل نسوز ابتکاری سود
عایق پلیمرهای استاندارد تقویت شده با نانوذرات بهبود مقاومت در برابر آتش
طراحی تک تکنولوژی فناوری های ترکیبی عملکرد همه کاره
نظارت سیستم های خارجی سنسورهای یکپارچه داده های زمان واقعی
اثرات زیست محیطی متغیر کاهش یافته رعایت مقررات

این نوآوری ها در کاربردهای کابل های برق نسوز در حال گسترش قابلیت ها و بهبود عملکرد سیستم های ایمنی در صنعت نفت و گاز است.

13. دوام و نگهداری طولانی مدت کابل های نسوز

در حالی که کابل های نسوز برای شرایط سخت طراحی شده اند، اطمینان از دوام طولانی مدت آنها نیاز به نگهداری مناسب و ارزیابی دوره ای دارد. بیایید جنبه های کلیدی حفظ این اجزای حیاتی را بررسی کنیم:

13.1 بازرسی های منظم

  • بررسی بصری برای آسیب فیزیکی یا تخریب
  • تصویربرداری حرارتی برای تشخیص نقاط داغ
  • تست مقاومت عایق

13.2 ملاحظات زیست محیطی

  • نظارت بر قرار گرفتن در معرض مواد شیمیایی، اشعه ماوراء بنفش و دمای شدید
  • ارزیابی تاثیر ارتعاش و تنش مکانیکی
  • ارزیابی اثرات قرار گرفتن در معرض آب شور در تاسیسات دریایی

13.3 مدیریت پیری

  • ردیابی سن کابل و مقایسه با طول عمر مورد انتظار
  • اجرای برنامه های تعویض بر اساس عوامل محیطی
  • انجام آزمایش های دوره ای برای ارزیابی تخریب

13.4 شیوه های نگهداری

  • تمیز کردن مناسب برای از بین بردن روغن، گرد و غبار و آلودگی ها
  • حفظ تنش مناسب برای جلوگیری از استرس
  • حصول اطمینان از پشتیبانی و حفاظت مناسب در برابر آسیب های فیزیکی

13.5 اسناد و مدارک و نگهداری سوابق

  • حفظ گزارش های دقیق نصب و نگهداری
  • ثبت نتایج آزمایش و یافته های بازرسی
  • به روز رسانی سیستم های مدیریت کابل با داده های فعلی

13.6 جدول مقایسه: نیازهای نگهداری بر اساس محیط

محیط زیست فرکانس بازرسی تمرکز اصلی تعمیر و نگهداری طول عمر معمولی
سکوی فراساحلی فصلنامه خوردگی، آسیب UV 15-20 سال
پالایشگاه نیمه سالانه قرار گرفتن در معرض مواد شیمیایی، گرما 20-25 سال
زیرزمینی سالانه رطوبت، استرس فیزیکی 25-30 سال
اتاق کنترل سالانه گرد و غبار، کنترل دما 30+ سال

نگهداری مناسب تضمین می کند که کاربردهای کابل های الکتریکی نسوز همچنان الزامات ایمنی و عملکرد را در طول عمر عملیاتی خود برآورده می کنند.

14. چالش ها در اجرای کابل های نسوز در بخش نفت و گاز

در حالی که کابل های نسوز مزایای ایمنی بسیار مهمی را ارائه می دهند، اجرای آنها در بخش نفت و گاز با چالش های متعددی همراه است. درک این چالش ها کلید برنامه ریزی و اجرای موثر سیستم های ایمنی است.

14.1 ملاحظات هزینه

  • سرمایه گذاری اولیه بالاتر نسبت به کابل های استاندارد
  • نیاز احتمالی به تجهیزات و تکنیک های نصب تخصصی
  • افزایش هزینه های نگهداری و بازرسی

14.2 پیچیدگی های فنی

  • اطمینان از سازگاری با سیستم ها و تجهیزات موجود
  • برآوردن الزامات مختلف عملکرد در مناطق مختلف یک مرکز
  • متعادل کردن مقاومت در برابر آتش با سایر خواص مطلوب (مانند انعطاف پذیری، وزن)

14.3 انطباق با مقررات

  • مطابقت با استانداردها و مقررات ایمنی آتش نشانی در حال تحول
  • پیمایش نیازهای مختلف در عملیات جهانی
  • اطمینان از اسناد و گواهینامه مناسب برای ممیزی انطباق

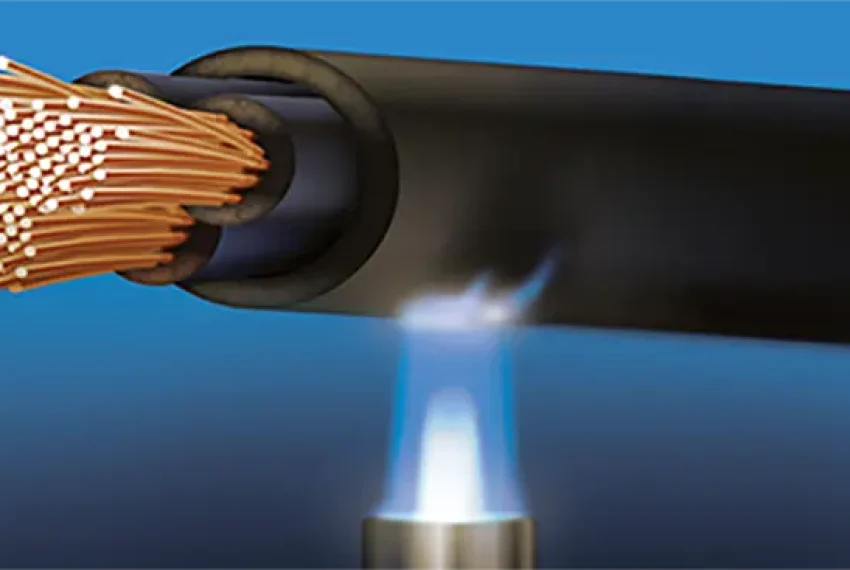

کاربردهای کابل های برق نسوز

کاربردهای کابل های برق نسوز







14.4 چالش های نصب

  • فضای محدود در امکانات موجود برای ارتقاء کابل
  • به حداقل رساندن زمان خرابی در هنگام نصب یا تعویض
  • اطمینان از رعایت تکنیک های نصب مناسب در محیط های چالش برانگیز

14.5 عملکرد در شرایط فوق العاده

  • حفظ اثربخشی در محیط های با دمای بالا و فشار بالا
  • تضمین دوام طولانی مدت در جوهای خورنده
  • متعادل کردن مقاومت در برابر آتش با مقاومت در برابر سایر عوامل محیطی

14.6 جدول مقایسه: چالش ها بر اساس نوع تسهیلات

نوع تسهیلات چالش اولیه چالش ثانویه استراتژی کاهش
سکوی فراساحلی محیط خورنده محدودیت های فضا پوشش های تخصصی طراحی مدولار
پالایشگاه قرار گرفتن در معرض مواد شیمیایی دمای بالا انتخاب پلیمر پیشرفته، محافظ حرارتی
ترمینال LNG سرمای شدید تغییرات سریع دما مواد انعطاف پذیر، درزهای انبساط
چاه خشکی نصب زیرزمینی تنش خاک طرح های زرهی، برنامه ریزی دقیق مسیر

پرداختن به این چالش ها برای برنامه های موفق کابل های الکتریکی نسوز در بخش نفت و گاز بسیار مهم است.

15. نتیجه گیری: افزایش ایمنی با کابل های الکتریکی ضد حریق در نفت و گاز

همانطور که در سراسر این مقاله بررسی کردیم، کابل های الکتریکی نسوز نقش مهمی در افزایش ایمنی و قابلیت اطمینان عملیاتی در صنعت نفت و گاز دارند. بیایید نکات کلیدی را خلاصه کنیم:

  1. جزء ایمنی حیاتی: کابل های نسوز برای حفظ یکپارچگی الکتریکی در هنگام حوادث آتش سوزی ضروری هستند و از پرسنل و دارایی ها محافظت می کنند.
  2. کاربردهای متنوع: از سکوهای دریایی گرفته تا پالایشگاه ها، کاربردهای کابل های الکتریکی نسوز طیف وسیعی از محیط ها و سیستم ها را در بخش نفت و گاز در بر می گیرد.
  3. پیشرفت های تکنولوژیکی: نوآوری های مداوم در علم مواد و طراحی کابل به طور مداوم عملکرد و قابلیت های کابل های نسوز را بهبود می بخشد.
  4. تطابق با مقررات: استفاده از کابل های نسوز به تاسیسات نفت و گاز کمک می کند تا استانداردها و مقررات ایمنی سختگیرانه را رعایت کنند.
  5. تداوم عملیات: با حفظ عملکرد سیستم های بحرانی در طول حوادث آتش سوزی، این کابل ها به میزان قابل توجهی به انعطاف پذیری عملیات کمک می کنند.
  6. چالش ها و راه حل ها: در حالی که اجرای کابل های نسوز با چالش هایی همراه است، صنعت همچنان به توسعه راه حل هایی برای رسیدگی موثر به این مسائل ادامه می دهد.
  7. سرمایه گذاری بلند مدت: علیرغم هزینه های اولیه بالاتر، مزایای بلند مدت کابل های نسوز از نظر ایمنی و پیشگیری از حوادث احتمالی، آنها را به یک سرمایه گذاری ارزشمند تبدیل می کند.
  8. راه حل های سفارشی: انواع کابل های نسوز به راه حل های مناسب برای رفع نیازهای خاص مناطق مختلف در تاسیسات نفت و گاز اجازه می دهد.
  9. تحقیقات مداوم: ادامه تحقیق و توسعه در فناوری کابل نسوز، راه حل های پیشرفته تری را برای کاربردهای آینده نوید می دهد.
  10. تأثیر کل صنعت: اتخاذ کابل های نسوز به بهبود کلی استانداردهای ایمنی در صنعت نفت و گاز کمک می کند.

در نتیجه، کابل های الکتریکی نسوز چیزی بیش از یک ویژگی ایمنی هستند. آنها جزء اساسی مدیریت ریسک و تعالی عملیاتی در بخش نفت و گاز هستند. همانطور که صنعت همچنان به تکامل خود ادامه می دهد و با چالش های جدیدی روبرو می شود، نقش این کابل های تخصصی در تضمین ایمنی و قابلیت اطمینان بیشتر اهمیت پیدا می کند.

تعهد مداوم به بهبود و اجرای فناوری کابل نسوز نشان دهنده تعهد صنعت به ایمنی و پیشرفت فناوری است. با ادامه سرمایه گذاری و توسعه این مؤلفه های حیاتی، بخش نفت و گاز گام های مهمی را به سوی آینده ای امن تر و قابل اطمینان تر برمی دارد.

برای امتیاز به این نوشته کلیک کنید!
[کل: 0 میانگین: 0]

دیدگاهتان را بنویسید
