کابل های برق در محیط های با رطوبت بالا 5 نکته نصب آن

کابل های برق در محیط های با رطوبت بالا

1. مقدمه ای بر نصب کابل های برق در محیط های با رطوبت بالا

کابل های برق در محیط های با رطوبت بالا با چالش های منحصر به فردی روبرو هستند که در هنگام نصب و نگهداری نیاز به توجه ویژه دارد. رطوبت بالا می تواند منجر به نفوذ رطوبت، خوردگی و تخریب اجزای کابل شود که به طور بالقوه ایمنی و عملکرد الکتریکی را به خطر می اندازد. این مقاله جنبه‌های مختلف نصب و نگهداری کابل‌های الکتریکی در شرایط مرطوب را بررسی می‌کند، بینشی در مورد بهترین شیوه‌ها، مواد مناسب و اقدامات احتیاطی ضروری ارائه می‌دهد.

درک تأثیر رطوبت بر سیستم های الکتریکی برای اطمینان از قابلیت اطمینان و ایمنی طولانی مدت بسیار مهم است. چه در ارتباط با تاسیسات زیرزمینی، محیط های بیرونی یا مناطق داخلی با سطوح رطوبت بالا، برنامه ریزی و اجرای صحیح برای کاهش خطرات مرتبط با کابل های برق در محیط های با رطوبت بالا ضروری است.

2. مروری بر چالش ها در محیط های مرطوب

هنگام کار با کابل های برق در محیط هایی با رطوبت بالا، نصاب ها و پرسنل تعمیر و نگهداری با چندین چالش مواجه می شوند:

  1. ورود رطوبت: رطوبت بالا می تواند منجر به نفوذ بخار آب به عایق کابل و کانکتورها شود.
  2. خوردگی: رطوبت همراه با هوا و آلاینده ها می تواند خوردگی اجزای فلزی را تسریع کند.
  3. تخریب عایق: قرار گرفتن طولانی مدت در معرض رطوبت می تواند مواد عایق را تجزیه کند.
  4. نشت الکتریکی: شرایط مرطوب می تواند مسیرهایی برای نشت جریان ایجاد کند که به طور بالقوه باعث اتصال کوتاه یا خطای زمین می شود.
  5. رشد کپک و کپک: محیط های مرطوب باعث رشد میکروارگانیسم هایی می شود که می توانند به کت کابل ها آسیب برسانند.
  6. چرخه حرارتی: نوسانات دما در محیط های مرطوب می تواند منجر به تراکم در داخل محفظه های کابل شود.
  7. کاهش طول عمر: قرار گرفتن مداوم در معرض رطوبت می تواند به طور قابل توجهی عمر عملیاتی کابل های برق را کاهش دهد.
  8. خطرات ایمنی: به خطر افتادن یکپارچگی کابل به دلیل رطوبت می تواند خطرات ایمنی جدی برای پرسنل و تجهیزات ایجاد کند.

درک این چالش ها اولین گام در توسعه استراتژی های موثر برای نصب و نگهداری کابل های برق در محیط هایی با رطوبت بالا است.

3. اهمیت کابل های مقاوم در برابر رطوبت

استفاده از کابل های مقاوم در برابر رطوبت هنگام برخورد با کابل های برق در محیط هایی با رطوبت بالا بسیار مهم است. این کابل های تخصصی برای مقاومت در برابر قرار گرفتن طولانی مدت در برابر رطوبت طراحی شده اند و چندین مزیت را ارائه می دهند:

  1. ایمنی افزایش یافته: کابل های مقاوم در برابر رطوبت، خطر حوادث الکتریکی ناشی از ورود آب را کاهش می دهند.
  2. قابلیت اطمینان بهبود یافته: آنها خواص الکتریکی خود را حتی در شرایط مرطوب حفظ می کنند و عملکرد ثابت را تضمین می کنند.
  3. طول عمر بیشتر: مقاومت در برابر تخریب ناشی از رطوبت، عمر عملیاتی کابل ها را افزایش می دهد.
  4. مقرون به صرفه بودن: در حالی که کابل های مقاوم در برابر رطوبت در ابتدا گران تر هستند، به دلیل کاهش نیاز به تعمیر و نگهداری و جایگزینی، می توانند در دراز مدت مقرون به صرفه تر باشند.
  5. رعایت مقررات: بسیاری از استانداردهای صنعتی و قوانین ساختمانی نیازمند استفاده از کابل های مقاوم در برابر رطوبت در محیط های مرطوب هستند.
  6. تطبیق پذیری: از این کابل ها می توان در کاربردهای مختلف، از تاسیسات زیرزمینی گرفته تا سیستم های روشنایی در فضای باز استفاده کرد.

سرمایه گذاری در کابل های مقاوم در برابر رطوبت یک اقدام پیشگیرانه است که می تواند به طور قابل توجهی خطرات مرتبط با کابل های برق را در محیط های با رطوبت بالا کاهش دهد.

4. انتخاب عایق کابل مناسب برای رطوبت بالا

انتخاب مواد عایق مناسب برای کابل های برق در محیط هایی با رطوبت بالا حیاتی است. انواع مختلف عایق سطوح مختلفی از مقاومت در برابر رطوبت و سایر خواص را ارائه می دهند:

نوع عایق مقاومت در برابر رطوبت محدوده دما مقاومت شیمیایی برنامه های رایج
XLPE (پلی اتیلن متقاطع) عالی -40 درجه سانتی گراد تا 90 درجه سانتی گراد خوب زیرزمینی صنعتی
EPR (لاستیک اتیلن پروپیلن) عالی -40 درجه سانتی گراد تا 90 درجه سانتی گراد عالی دریایی، معدن
پی وی سی (پلی وینیل کلراید) خوب -40 درجه سانتی گراد تا 70 درجه سانتی گراد منصفانه عمومی، داخلی
PTFE (پلی تترا فلوئورواتیلن) عالی -55 درجه سانتی گراد تا 200 درجه سانتی گراد عالی دمای بالا، شیمیایی
لاستیک سیلیکونی عالی -55 درجه سانتی گراد تا 180 درجه سانتی گراد خوب دمای بالا، انعطاف پذیر

هنگام انتخاب عایق برای کابل های برق در محیط های با رطوبت بالا عواملی مانند:

  1. سطح قرار گرفتن در معرض رطوبت
  2. محدوده دمای عملیاتی
  3. فشار مکانیکی روی کابل
  4. قرار گرفتن در معرض مواد شیمیایی
  5. اشعه ماوراء بنفش (برای برنامه های کاربردی در فضای باز)
  6. الزامات مقاومت در برابر آتش
  7. نیاز به انعطاف پذیری
  8. محدودیت های هزینه

با ارزیابی دقیق این عوامل و انتخاب ماده عایق مناسب، می توانید از عملکرد مطلوب و طول عمر کابل های برق در محیط های با رطوبت بالا اطمینان حاصل کنید.

5. انواع کابل های مناسب برای شرایط مرطوب

انواع مختلفی از کابل ها به طور خاص برای استفاده در محیط های مرطوب طراحی شده اند. هنگام کار با کابل برق در محیط با رطوبت بالا، گزینه های زیر را در نظر بگیرید:

  1. کابل های درجه یک دریایی:
    • برای استفاده در محیط های آب شور طراحی شده است
    • در برابر رطوبت و خوردگی بسیار مقاوم است
    • اغلب در برنامه های کاربردی روی کشتی و تاسیسات ساحلی استفاده می شود
  2. کابل های دفن مستقیم:
    • مناسب برای تاسیسات زیرزمینی
    • دارای موانع رطوبت قوی و محافظت فیزیکی
    • اغلب برای روشنایی منظره و توزیع برق زیرزمینی استفاده می شود
  3. کابل های پمپ شناور:
    • طراحی شده برای کار در حالی که به طور کامل در آب غوطه ور است
    • به طور معمول دارای عایق EPR یا XLPE هستند
    • در پمپ های چاه و سایر کاربردهای زیر آب استفاده می شود
  4. کابل های سینی:
    • مناسب برای استفاده در سینی کابل در محیط های صنعتی
    • اغلب دارای ژاکت های مقاوم در برابر رطوبت هستند
    • مورد استفاده در کارخانه ها، نیروگاه ها و سایر تاسیسات صنعتی
  5. کابل های زره پوش:
    • حفاظت فیزیکی اضافی را ارائه دهید
    • می تواند شامل لایه های مقاوم در برابر رطوبت باشد
    • در محیط های خشن که آسیب مکانیکی نگران کننده است استفاده می شود
  6. کابل های SOOW (سرویس، روغن، مقاوم در برابر روغن، مقاوم در برابر آب و هوا):
    • طناب های انعطاف پذیر مناسب برای استفاده در فضای باز
    • مقاوم در برابر رطوبت، روغن و اشعه UV
    • اغلب برای تجهیزات قابل حمل در سایت های ساختمانی استفاده می شود

هنگام انتخاب کابل ها برای محیط های مرطوب، الزامات کاربردی خاص و سطح قرار گرفتن در معرض رطوبت را در نظر بگیرید. هر نوع کابل نقاط قوت خود را دارد و برای موارد استفاده خاص شامل کابل های برق در محیط های با رطوبت بالا طراحی شده است.





کابل های برق در محیط های با رطوبت بالا

کابل های برق در محیط های با رطوبت بالا



6. اقدامات احتیاطی قبل از نصب در مناطق غنی از رطوبت

قبل از نصب کابل برق در محیط با رطوبت بالا، اقدامات احتیاطی زیر را رعایت کنید:

  1. ارزیابی سایت:
    • سطوح رطوبت و منابع آب بالقوه را ارزیابی کنید
    • مناطق مستعد سیل یا تراکم را شناسایی کنید
    • ارزیابی شرایط خاک برای تاسیسات زیرزمینی
  2. ذخیره سازی کابل:
    • کابل ها را قبل از نصب در محیط خشک نگهداری کنید
    • انتهای کابل ها را برای جلوگیری از نفوذ رطوبت در بسته نگه دارید
    • از قرار دادن کابل ها در معرض نور مستقیم خورشید یا دمای شدید خودداری کنید
  3. آماده سازی تجهیزات:
    • از تمیز و خشک بودن تمام ابزار و تجهیزات نصب اطمینان حاصل کنید
    • از اتصال دهنده ها و جعبه های اتصال مقاوم در برابر رطوبت استفاده کنید
    • درزگیرها و کابل های ضد آب را تهیه کنید
  4. اقدامات ایمنی:
    • رویه های زمین و اتصال مناسب را اجرا کنید
    • از تجهیزات حفاظت فردی (PPE) مناسب برای شرایط مرطوب استفاده کنید
    • قطع کننده های مدار خطای زمین (GFCI) در دسترس باشد
  5. کنترل های زیست محیطی:
    • در صورت امکان، سطح رطوبت را در محل نصب کاهش دهید
    • از دستگاه های رطوبت گیر یا سیستم های تهویه برای کنترل رطوبت استفاده کنید
    • اگر در فضای باز کار می کنید، نصب را در دوره های خشک تر برنامه ریزی کنید
  6. تست کابل:
    • قبل از نصب تست های مقاومت عایق را انجام دهید
    • هرگونه آسیب حمل و نقل یا نقص ساخت را بررسی کنید
    • بررسی کنید مشخصات کابل مطابق با الزامات نصب باشد
  7. مستندات:
    • دستورالعمل های سازنده برای تاسیسات مرطوب را مرور و درک کنید
    • یک طرح نصب دقیق برای محاسبه چالش های رطوبت تهیه کنید
    • شرایط اولیه کابل را برای مراجعات بعدی مستند کنید

با انجام این اقدامات احتیاطی، می توانید خطرات مربوط به نصب کابل های برق را در محیط هایی با رطوبت بالا به میزان قابل توجهی کاهش دهید و پایه و اساس یک نصب موفق و طولانی مدت را ایجاد کنید.

7. اقدامات حفاظتی در برابر خوردگی و نفوذ رطوبت

محافظت از کابل های برق در محیط های با رطوبت بالا در برابر خوردگی و نفوذ رطوبت برای اطمینان از طول عمر و عملکرد آنها بسیار مهم است. اقدامات حفاظتی زیر را اجرا کنید:

  1. روکش کابل:
    • از کابل هایی با ژاکت های بیرونی مقاوم در برابر رطوبت استفاده کنید
    • لایه های محافظ اضافی برای محیط های سخت در نظر بگیرید
  2. اتصالات ضد آب:
    • اتصالات ضد آب یا ضد آب را در انتهای کابل نصب کنید
    • از کانکتورهایی با درجه بندی IP مناسب (محافظت از ورود) استفاده کنید
  3. درزگیرها و نوارها:
    • در نقاط ورودی کابل از سیلانت های مقاوم در برابر رطوبت استفاده کنید
    • برای محافظت بیشتر در برابر رطوبت از نوار سیلیکونی خودجوش استفاده کنید
  4. سیستم های لوله کشی:
    • از مجراهای مقاوم در برابر خوردگی (مانند PVC، فایبرگلاس) استفاده کنید.
    • از زهکشی مناسب مجرا برای جلوگیری از تجمع آب اطمینان حاصل کنید
  5. سینی کابل:
    • از سینی کابل های غیر فلزی یا مقاوم در برابر خوردگی استفاده کنید
    • اجرای زهکشی مناسب در سیستم های سینی کابل
  6. حفاظت کاتدی:
    • برای تاسیسات زیرزمینی، سیستم های حفاظت کاتدی را در نظر بگیرید
    • از آندهای قربانی یا سیستم های جریان تحت تاثیر برای جلوگیری از خوردگی استفاده کنید
  7. موانع رطوبتی:
    • نصب موانع رطوبت در ترانشه های کابل زیرزمینی
    • از نوارها یا ترکیبات ضد آب در سازه های کابلی استفاده کنید
  8. تهویه:
    • از تهویه مناسب در فضاهای بسته برای کاهش رطوبت اطمینان حاصل کنید
    • برای جلوگیری از متراکم شدن در محفظه ها از زهکش های هواگیر استفاده کنید
  9. پوشش های محافظ:
    • پوشش های مقاوم در برابر خوردگی را روی قطعات فلزی در معرض دید قرار دهید
    • برای محافظت بیشتر، از پوشش های آبگریز روی روکش های کابل استفاده کنید
  10. بازرسی های منظم:
    • برای مشاهده علائم اولیه خوردگی یا نفوذ رطوبت، برنامه بازرسی معمولی را اجرا کنید
    • برای جلوگیری از آسیب بیشتر، هر مشکلی را سریعاً برطرف کنید

با اجرای این اقدامات حفاظتی می توان عمر کابل برق را در محیط با رطوبت بالا به میزان قابل توجهی افزایش داد و عملکرد آن را حفظ کرد.

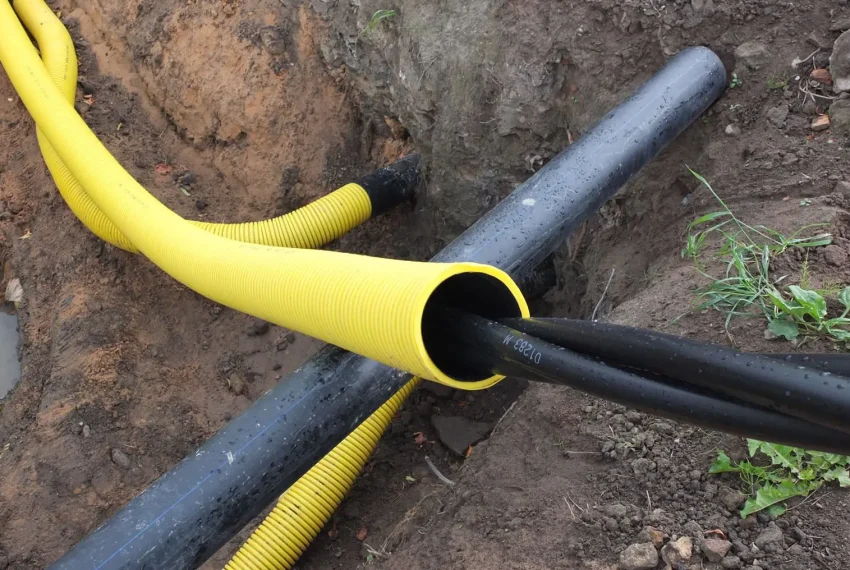

8. دستورالعمل های نصب کابل های زیرزمینی و بیرونی

نصب کابل برق در محیط با رطوبت بالا به ویژه در زیر زمین یا خارج از منزل نیاز به توجه ویژه به جزئیات دارد. برای نصب موفقیت آمیز این دستورالعمل ها را دنبال کنید:

تاسیسات زیرزمینی:

  1. آماده سازی سنگر:
    • از عمق و عرض مناسب ترانشه با توجه به کدهای محلی اطمینان حاصل کنید
    • برای محافظت از کابل، ترانشه را با ماسه یا خاک ریز بپوشانید
  2. کابل کشی:
    • کابل ها را با مقداری شلی بچسبانید تا خاک ته نشین شود
    • از خم شدن های تیز که می تواند به روکش کابل آسیب برساند خودداری کنید
  3. اقدامات حفاظتی:
    • برای جلوگیری از حفاری تصادفی از نوار هشدار بالای کابل استفاده کنید
    • لوله های صلب را در مناطقی با ترافیک سنگین یا تنش مکانیکی بالقوه نصب کنید
  4. پر کردن:
    • از خاک تمیز و فشرده برای پر کردن خاک استفاده کنید
    • از سنگ ها یا زباله هایی که می توانند به کابل آسیب برسانند، خودداری کنید
  5. زهکشی:
    • از زهکشی مناسب برای جلوگیری از تجمع آب در اطراف کابل ها اطمینان حاصل کنید

نصب در فضای باز:

  1. مسیریابی کابل:
    • کابل ها را از مناطق مستعد تجمع آب دور کنید
    • از حلقه های قطره ای برای جلوگیری از عبور آب از کابل به داخل محفظه ها استفاده کنید
  2. پشتیبانی و حفاظت:
    • از بست کابل ها یا گیره های مقاوم در برابر اشعه ماوراء بنفش برای ایمن سازی کابل ها استفاده کنید
    • کابل ها را در مجراهای محافظ در جایی که در معرض آسیب فیزیکی هستند نصب کنید
  3. توجه به گسترش:
    • امکان انبساط و انقباض حرارتی در مسیرهای کابلی را فراهم کنید
    • از اتصالات انبساط در مسیرهای کابلی طولانی برای تطبیق حرکت استفاده کنید
  4. ارتفاع:
    • کابل ها و جعبه های اتصال را بالاتر از سطوح احتمالی سیل نصب کنید
    • از محفظه های ضد آب برای همه اتصالات در فضای باز استفاده کنید
  5. زمین و اتصال:
    • از اتصال زمین مناسب سیستم های کابلی برای دفع بارهای الکتریکی اطمینان حاصل کنید
    • اتصال قطعات فلزی برای جلوگیری از اختلافات احتمالی
  6. حفاظت در برابر صاعقه:
    • برای سیستم های کابلی در فضای باز دستگاه های حفاظت از ولتاژ نصب کنید
    • در صورت لزوم از صاعقه گیر استفاده کنید

با پیروی از این دستورالعمل‌ها، می‌توانید از نصب مطمئن‌تر و بادوام‌تر کابل‌های برق در محیط‌هایی با رطوبت بالا، چه در زیرزمین و چه در محیط‌های باز اطمینان حاصل کنید.

9. آب بندی و عایق بندی اتصالات در رطوبت بالا

آب بندی و عایق بندی مناسب اتصالات هنگام کار با کابل برق در محیط با رطوبت بالا حیاتی است. این بهترین شیوه ها را دنبال کنید:

  1. کیت های مفصل مناسب را انتخاب کنید:
    • از کیت های اتصالی مقاوم در برابر رطوبت که برای محیط های مرطوب طراحی شده اند استفاده کنید
    • کیت های سازگار با نوع کابل و درجه ولتاژ را انتخاب کنید
  2. محل کار را آماده کنید:
    • از یک فضای کار تمیز و خشک برای نصب مشترک اطمینان حاصل کنید
    • اگر در فضای باز کار می کنید از پناهگاه ها یا چادرهای قابل حمل استفاده کنید
  3. انتهای کابل را تمیز و خشک کنید:
    • انتهای کابل ها را کاملا تمیز کنید تا کثیفی و رطوبت از بین برود
    • برای اطمینان از خشک شدن کامل انتهای کابل از تفنگ های حرارتی یا دستمال مرطوب الکلی استفاده کنید
  4. از ترکیبات مسدود کننده رطوبت استفاده کنید:
    • در انتهای کابل از ماستیک ها یا نوارهای ضد آب استفاده کنید
    • این ترکیبات را قبل از ایجاد اتصالات الکتریکی اعمال کنید
  5. از لوله های هیت شرینک استفاده کنید:
    • برای محافظت بیشتر در برابر رطوبت، لوله های انقباض حرارتی را روی اتصالات اعمال کنید
    • از همپوشانی مناسب با عایق کابل اطمینان حاصل کنید
  6. اجرای عایق چند لایه:
    • از چندین لایه عایق برای اتصالات بحرانی استفاده کنید
    • ترکیبی از نوارها، ماستیک ها و مواد گرما شرینک را در نظر بگیرید
  7. ورودی های کابل را مهر و موم کنید:
    • در نقاط ورودی محفظه از غده های کابل یا بند های آب بندی استفاده کنید
    • از سفت شدن مناسب برای حفظ آب بندی رطوبت اطمینان حاصل کنید
  8. از فن آوری جمع شدن سرد استفاده کنید:
    • برای نصب راحت تر در فضاهای تنگ، از آستین های جمع شونده سرد استفاده کنید
    • اینها بدون نیاز به گرما مقاومت عالی در برابر رطوبت دارند
  9. از کیت های اسپلایس پر از ژل استفاده کنید:
    • برای کاربردهای زیرزمینی یا زیر آب، از کیت های اسپلایس پر شده با ژل استفاده کنید
    • اینها در شرایط سخت محافظت از رطوبت عالی را ارائه می دهند
  10. اجرای بازرسی های منظم:
    • به طور دوره ای مفاصل را از نظر علائم نفوذ رطوبت یا خراب شدن بررسی کنید
    • در صورت لزوم از درزگیرها استفاده کنید یا اتصالات را تعویض کنید

با آب بندی و عایق بندی دقیق مفاصل، می توانید خطر خرابی های مرتبط با رطوبت را در کابل برق در محیط با رطوبت بالا به میزان قابل توجهی کاهش دهید.

10. تأثیر رطوبت بر عملکرد کابل

رطوبت بالا می تواند به طور قابل توجهی بر عملکرد کابل های برق تأثیر بگذارد. درک این تاثیرات برای مدیریت کابل برق در محیط با رطوبت بالا حیاتی است:

  1. افزایش مقاومت الکتریکی:
    • رطوبت می تواند به عایق کابل نفوذ کند و مقاومت الکتریکی را افزایش دهد
    • این امر منجر به تلفات توان بیشتر و کاهش راندمان می شود
  2. کاهش مقاومت عایق:
    • قرار گرفتن طولانی مدت در معرض رطوبت می تواند خواص عایق را کاهش دهد
    • مقاومت عایق کمتر خطر نشتی الکتریکی را افزایش می دهد
  3. خوردگی هادی ها:
    • رطوبت بالا باعث تسریع خوردگی به ویژه در هادی های مسی می شود
    • خوردگی مقاومت را افزایش می دهد و می تواند منجر به خرابی کابل شود
  4. تخریب قدرت دی الکتریک:
    • رطوبت می تواند استحکام دی الکتریک مواد عایق را کاهش دهد
    • این امر خطر خرابی الکتریکی و اتصال کوتاه را افزایش می دهد
  5. مسائل مربوط به مدیریت حرارتی:
    • عایق مرطوب گرما را با کارایی بیشتری نسبت به عایق خشک هدایت می کند
    • این می تواند منجر به نقاط داغ غیرمنتظره و تسریع پیری کابل شود
  6. افزایش حساسیت به آسیب های مکانیکی:
    • برخی از مواد عایق هنگام خیس شدن نرمتر می شوند
    • این باعث می شود کابل ها در برابر آسیب های فیزیکی آسیب پذیرتر شوند
  7. رشد کپک و کپک:
    • رطوبت بالا باعث رشد میکروارگانیسم ها روی روکش کابل می شود
    • این می تواند منجر به تخریب بیشتر مواد کابل شود
  8. آسیب چرخه انجماد و ذوب:
    • در آب و هوای سرد، رطوبت می تواند در ساختارهای کابلی منجمد و گسترش یابد
    • چرخه های انجماد و ذوب مکرر می تواند باعث آسیب مکانیکی به کابل ها شود
  9. کاهش ظرفیت حمل جریان:
    • تخریب ناشی از رطوبت می تواند ظرفیت حمل جریان ایمن کابل ها را کاهش دهد
    • این ممکن است نیاز به کاهش سیستم های کابلی در محیط های مرطوب داشته باشد
  10. تسریع در پیری:
    • قرار گرفتن مداوم در معرض رطوبت بالا می تواند به طور قابل توجهی طول عمر کابل را کاهش دهد
    • این منجر به تعویض مکرر و افزایش هزینه های نگهداری می شود

درک این تأثیرات به توسعه استراتژی هایی برای کاهش اثرات رطوبت بر روی کابل های برق در محیط های با رطوبت بالا کمک می کند و عملکرد طولانی مدت و ایمنی بهتری را تضمین می کند.





کابل های برق در محیط های با رطوبت بالا

کابل های برق در محیط های با رطوبت بالا





11. بازرسی و نظارت منظم کابل های نصب شده

بازرسی و نظارت منظم برای حفظ یکپارچگی کابل های برق در محیط های با رطوبت بالا ضروری است. شیوه های زیر را اجرا کنید:

  1. بازرسی بصری:
    • بررسی های بصری منظم برای علائم آسیب رطوبت یا خوردگی انجام دهید
    • به دنبال تغییر رنگ، تورم یا ترک خوردن روکش کابل باشید
  2. تست مقاومت عایق:
    • انجام آزمایش های دوره ای مقاومت عایق برای تشخیص تخریب عایق
    • از تست های مگر برای اندازه گیری مقاومت عایق در برابر زمین استفاده کنید
  3. آزمایش تخلیه جزئی:
    • برای کابل‌های فشار متوسط و فشار قوی، آزمایش‌های تخلیه جزئی را انجام دهید
    • این به تشخیص عیوب عایق داخلی ناشی از رطوبت کمک می کند
  4. اسکن ترموگرافی:
    • از دوربین های مادون قرمز برای شناسایی نقاط داغ در مسیرهای کابلی استفاده کنید
    • الگوهای گرمای غیرمعمول می تواند مسائل مربوط به رطوبت را نشان دهد
  5. بازتاب سنجی دامنه زمانی (TDR):
    • از TDR برای تعیین محل خطاها یا مناطق ورودی آب در مسیرهای طولانی کابل استفاده کنید
    • این مخصوصاً برای تأسیسات زیرزمینی یا غیرقابل دسترسی مفید است
  6. سنسورهای رطوبت:
    • سنسورهای رطوبت را در مناطق بحرانی یا سینی کابل نصب کنید
    • اینها می توانند هشدارهای اولیه در مورد افزایش سطح رطوبت را ارائه دهند
  7. پایش خوردگی:
    • از کوپن های خوردگی یا نظارت الکترونیکی خوردگی در محیط های بسیار خورنده استفاده کنید
    • این به ارزیابی میزان خوردگی در سازه های پشتیبانی کابل کمک می کند
  8. تست های یکپارچگی ژاکت کابل:
    • تست های یکپارچگی غلاف را برای بررسی آسیب به روکش های کابل خارجی انجام دهید
    • این به شناسایی نقاط بالقوه ورود رطوبت کمک می کند
  9. نظارت بر بار:
    • بارهای کابل را به طور مداوم کنترل کنید تا مطمئن شوید که در محدوده ایمن باقی می مانند
    • بارهای بیش از حد می تواند تخریب مرتبط با رطوبت را تسریع کند
  10. مستندات و روند:
    • سوابق دقیق کلیه بازرسی ها و نتایج آزمایش را نگه دارید
    • تحلیل روندها برای شناسایی تخریب تدریجی در طول زمان
  11. پایش محیط زیست:
    • سطوح رطوبت و نوسانات دما را در محیط های کابلی دنبال کنید
    • از این داده ها برای ارتباط شرایط محیطی با عملکرد کابل استفاده کنید
  12. تعمیر و نگهداری برنامه ریزی شده:
    • بر اساس نتایج بازرسی یک برنامه تعمیر و نگهداری منظم تهیه کنید
    • مناطقی را که دارای مشکلات رطوبتی شناخته شده یا کابل های حیاتی هستند اولویت بندی کنید

با اجرای این روش‌های بازرسی و نظارت، می‌توانید به طور فعال مسائل مربوط به کابل‌های برق را در محیط‌های با رطوبت بالا شناسایی و برطرف کنید، از خرابی‌ها جلوگیری کرده و عمر کابل را افزایش دهید.

12. بهترین روش های نگهداری برای افزایش طول عمر کابل

نگهداری مناسب برای به حداکثر رساندن طول عمر کابل برق در محیط با رطوبت بالا بسیار مهم است. این بهترین شیوه ها را دنبال کنید:

  1. تمیز کردن منظم:
    • گرد و غبار، کثیفی و آلودگی ها را از سطوح کابل پاک کنید
    • از مواد شوینده مناسب استفاده کنید که به روکش کابل آسیب نرساند
  2. رفع رطوبت:
    • هر گونه آب راکد یا میعان را فوراً برطرف کنید
    • برای کنترل رطوبت از رطوبت گیر یا خشک کننده ها در فضاهای بسته استفاده کنید
  3. استفاده مجدد از پوشش های محافظ:
    • به طور دوره ای پوشش های ضد خوردگی را روی قطعات فلزی در معرض دید مجدد اعمال کنید
    • استفاده مجدد از پوشش‌های آبگریز برای روکش‌های کابل را در نظر بگیرید
  4. سفت کردن اتصالات:
    • همه اتصالات الکتریکی را به طور مرتب چک و سفت کنید
    • اتصالات شل می تواند اجازه ورود رطوبت را بدهد و باعث گرم شدن بیش از حد شود
  5. تعویض مهر و موم آسیب دیده:
    • مهر و موم های فرسوده یا آسیب دیده روی محفظه ها و گلدسته های کابل را بازرسی و تعویض کنید
    • از یکپارچگی ضد آب تمام نقاط ورودی کابل اطمینان حاصل کنید
  6. مدیریت پوشش گیاهی:
    • برای نصب در فضای باز، پوشش گیاهی را از مسیر کابل دور نگه دارید
    • درختان و درختچه ها را برای جلوگیری از حفظ رطوبت در نزدیکی کابل ها کوتاه کنید
  7. نگهداری زهکشی:
    • سیستم های زهکشی را برای جلوگیری از تجمع آب تمیز نگه دارید
    • از شیب مناسب در سینی کابل برای تسهیل جریان آب اطمینان حاصل کنید
  8. نگهداری سیستم تهویه:
    • سیستم های تهویه را در فضاهای بسته نگهداری و تمیز کنید
    • از گردش هوای مناسب برای کاهش سطح رطوبت اطمینان حاصل کنید
  9. تعمیر و نگهداری ساختار پشتیبانی کابل:
    • ساختارهای نگهدارنده کابل (سینی ها، مجراها و غیره) را بازرسی و نگهداری کنید.
    • هر گونه خوردگی یا آسیب را به سرعت برطرف کنید
  10. مدیریت حرارتی:
    • نظارت و حفظ دمای عملیاتی مناسب
    • به هر منبع گرمای بیش از حد که می تواند مسائل رطوبت را تشدید کند، رسیدگی کنید
  11. تغییر موقعیت دوره ای:
    • برای کابل های انعطاف پذیر، برای جلوگیری از جمع شدن آب، به طور دوره ای محل را تغییر دهید
    • این همچنین به توزیع یکنواخت‌تر لباس کمک می‌کند
  12. تعویض های برنامه ریزی شده:
    • برنامه ریزی برای جایگزینی فعال کابل ها در مناطق بسیار مرطوب
    • کابل ها را قبل از رسیدن به سطوح بحرانی تخریب تعویض کنید

با پیروی از این بهترین روش‌های نگهداری، می‌توانید طول عمر کابل‌های برق را در محیط‌هایی با رطوبت بالا به میزان قابل توجهی افزایش دهید و خطر خرابی را کاهش دهید و قابلیت اطمینان کلی سیستم را بهبود بخشید.

13. تکنیک های تعمیر کابل های آسیب دیده در مناطق مرطوب

هنگام برخورد با کابل های برق آسیب دیده در محیط هایی با رطوبت بالا، تکنیک های تعمیر مناسب برای بازیابی عملکرد و جلوگیری از خراب شدن بیشتر ضروری است. در اینجا چند روش موثر تعمیر وجود دارد:

  1. تعمیرات موقت:
    • برای رفع اضطراری و کوتاه مدت از نوار مقاوم در برابر رطوبت استفاده کنید
    • برای ایجاد مهر و موم ضد آب، نوار سیلیکونی خودجوش را اعمال کنید
  2. تعمیرات اتصال دائمی:
    • از کیت های اتصال مقاوم در برابر رطوبت که برای محیط های مرطوب طراحی شده اند استفاده کنید
    • دستورالعمل های سازنده را برای نصب صحیح به دقت دنبال کنید
  3. تعمیرات انقباض حرارتی:
    • برای آسیب های جزئی از لوله های هیت شرینک با روکش چسب استفاده کنید
    • از پوشش کامل و اعمال گرمای مناسب برای آب بندی ضد آب اطمینان حاصل کنید
  4. روش های کپسولاسیون:
    • برای آسیب بیشتر از کیت های کپسوله سازی بر پایه رزین استفاده کنید
    • اینها محافظت عالی در برابر رطوبت و استحکام مکانیکی دارند
  5. تعمیر تزریق کابل:
    • برای کابل های زیرزمینی، تکنیک های تعمیر تزریق کابل را در نظر بگیرید
    • این شامل تزریق ترکیبات جابجایی رطوبت به بخش های آسیب دیده است
  6. تعمیر کاپشن:
    • از کیت های تخصصی تعمیر کاپشن برای آسیب رساندن به ژاکت های کابل خارجی استفاده کنید
    • از سازگاری با مواد اولیه کابل اطمینان حاصل کنید
  7. تعویض کانکتور:
    • کانکتورهای آسیب دیده را با انواع جدید و مقاوم در برابر رطوبت جایگزین کنید
    • از کانکتورهایی با درجه IP مناسب برای محیط استفاده کنید
  8. تعویض بخش:
    • برای آسیب های شدید، تمام بخش های کابل را تعویض کنید
    • از اتصالات درون خطی برای اتصال بخش های جدید به کابل های موجود استفاده کنید
  9. بازیابی سد رطوبتی:
    • در قسمت های کابل زیرزمینی تعمیر شده، موانع رطوبتی را مجدداً اعمال کنید
    • از نوارها یا ترکیبات ضد آب برای جلوگیری از نفوذ رطوبت در آینده استفاده کنید
  10. تست پس از تعمیر:
    • برای اطمینان از یکپارچگی الکتریکی، پس از تعمیرات آزمایشات کامل را انجام دهید
    • انجام تست های مقاومت عایق و بازرسی های بصری

هنگام تعمیر کابل برق در محیط با رطوبت بالا، همیشه ایمنی را در اولویت قرار دهید و از قوانین و استانداردهای برق محلی پیروی کنید. اگر آسیب زیاد است یا اگر در مورد فرآیند تعمیر مطمئن نیستید، با یک متخصص برق واجد شرایط مشورت کنید.

14. استانداردها و مقررات برای نصب کابل در محیط های مرطوب

هنگام کار با کابل برق در محیط با رطوبت بالا، رعایت استانداردها و مقررات مربوطه بسیار مهم است. این دستورالعمل ها ایمنی، قابلیت اطمینان و انطباق را تضمین می کند. برخی از استانداردها و مقررات کلیدی عبارتند از:

  1. کد ملی برق (NEC):
    • دستورالعمل هایی را برای تاسیسات الکتریکی در ایالات متحده ارائه می دهد
    • شامل الزامات خاص برای مکان های مرطوب (ماده 300.5 و 300.6)
  2. استانداردهای کمیسیون بین المللی الکتروتکنیکی (IEC):
    • IEC 60364-5-51: انتخاب و نصب تجهیزات الکتریکی – قوانین مشترک
    • IEC 60529: درجات حفاظتی ارائه شده توسط محفظه ها (کد IP)
  3. استانداردهای موسسه مهندسین برق و الکترونیک (IEEE):
    • IEEE 1210: تست های استاندارد برای تعیین حساسیت به رطوبت
    • IEEE 1407: راهنمای تست های پیری تسریع شده برای کابل های برق اکسترود شده با ولتاژ متوسط
  4. استانداردهای NEMA:
    • NEMA WC 70/ICEA S-95-658: کابل های برق دارای 2000 ولت یا کمتر برای توزیع انرژی الکتریکی
  5. استانداردهای UL:
    • UL 1581: استاندارد مرجع برای سیم های برق، کابل ها و کابل های انعطاف پذیر
    • UL 4703: استاندارد برای سیم فتوولتائیک
  6. استانداردهای ASTM:
    • ASTM D4566: روش‌های تست استاندارد برای ویژگی‌های عملکرد الکتریکی عایق‌ها و روکش‌ها برای سیم و کابل مخابراتی
  7. استانداردهای ISO:
    • ISO 4892-2: پلاستیک – روش های قرار گرفتن در معرض منابع نور آزمایشگاهی – قسمت 2: لامپ های قوس زنون
  8. کدهای ساختمانی محلی:
    • اغلب الزامات خاص برای تاسیسات الکتریکی در محیط های مرطوب را شامل می شود
  9. استانداردهای خاص صنعت:
    • Marine: سری IEC 60092 برای تاسیسات الکتریکی در کشتی ها
    • نفت و گاز: استانداردهای API برای تاسیسات دریایی
  10. مقررات زیست محیطی:
    • RoHS (محدودیت مواد خطرناک) برای مواد کابل
    • مطابقت با REACH (ثبت، ارزیابی، مجوز و محدودیت مواد شیمیایی)

هنگام نصب یا نگهداری کابل برق در محیط با رطوبت بالا، همیشه به جدیدترین نسخه استانداردها و مقررات قابل اجرا مراجعه کنید. انطباق نه تنها پایبندی قانونی بلکه ایمنی و طول عمر نصب را نیز تضمین می کند.

15. نتیجه گیری: اطمینان از عملکرد ایمن و کارآمد کابل در رطوبت بالا

مدیریت کابل برق در محیط با رطوبت بالا چالش های منحصر به فردی را ارائه می دهد که نیازمند بررسی دقیق، برنامه ریزی و نگهداری مداوم است. با درک اثرات رطوبت بر عملکرد کابل و اجرای اقدامات مناسب، می توان از عملکرد ایمن و کارآمد سیستم های الکتریکی حتی در سخت ترین محیط ها اطمینان حاصل کرد.

نکات کلیدی برای برخورد با کابل های برق در محیط های با رطوبت بالا عبارتند از:

  1. انتخاب مناسب مواد: کابل ها، عایق ها و لوازم جانبی را انتخاب کنید که به طور خاص برای محیط های با رطوبت بالا طراحی شده اند.
  2. برنامه ریزی کامل: شرایط محیطی و منابع رطوبت احتمالی را قبل از نصب ارزیابی کنید.
  3. نصب دقیق: بهترین شیوه ها را برای کابل گذاری، آب بندی و محافظت در برابر نفوذ رطوبت دنبال کنید.
  4. بازرسی و نظارت منظم: اجرای یک برنامه بازرسی جامع برای تشخیص علائم اولیه مسائل مربوط به رطوبت.
  5. نگهداری پیشگیرانه: مشکلات احتمالی را به سرعت برطرف کنید و اقدامات حفاظتی را برای افزایش طول عمر کابل حفظ کنید.
  6. پایبندی به استانداردها: از استانداردها و مقررات مربوط به صنعت پیروی کنید تا از انطباق و بهترین شیوه ها اطمینان حاصل کنید.
  7. آموزش مستمر: از فناوری ها و روش های جدید مدیریت کابل ها در محیط های مرطوب مطلع شوید.

با اتخاذ رویکردی جامع برای نصب، نگهداری و مدیریت کابل برق در محیط با رطوبت بالا، سازمان ها می توانند خطرات را به حداقل برسانند، زمان خرابی را کاهش دهند و از قابلیت اطمینان طولانی مدت سیستم های الکتریکی خود اطمینان حاصل کنند. این نه تنها ایمنی را افزایش می دهد، بلکه به کارایی عملیاتی و مقرون به صرفه بودن در شرایط محیطی چالش برانگیز کمک می کند.

با ادامه پیشرفت فناوری، احتمالاً راه حل های جدیدی برای حفاظت از رطوبت و عملکرد کابل در محیط های مرطوب ظاهر می شود. مطلع ماندن از این پیشرفت‌ها و تطبیق روش‌ها بر این اساس برای حفظ بالاترین استانداردهای قابلیت اطمینان و ایمنی سیستم الکتریکی در تنظیمات با رطوبت بالا بسیار مهم است.

برای امتیاز به این نوشته کلیک کنید!
[کل: 0 میانگین: 0]

دیدگاهتان را بنویسید
