5 تفاوت کلیدی کابل کنترل ساده و شیلددار
۱. مقدمه‌ای بر کابل کنترل
در چشم‌انداز صنعتی مدرن، کابل کنترل نقش اساسی در تضمین عملکرد کارآمد و قابل اعتماد در کاربردهای مختلف ایفا می‌کنند. سیستم‌های سیم و کابل برق در طول سال‌ها به طور قابل توجهی تکامل یافته‌اند و انواع مختلفی برای پاسخگویی به نیازها و چالش‌های خاص پدید آمده‌اند. در میان این‌ها، تمایز بین کابل کنترل ساده و کابل کنترل شیلددار یک ملاحظه حیاتی برای مهندسان و طراحان سیستم است. با گروه تولیدی کابل آن همراه باشید.
برای دیدن سایر محصولات تولیدی گروه تولیدی کابل آن اینجا کلیک کنید!
انتخاب بین این دو نوع کابل تأثیر قابل توجهی بر عملکرد سیستم، قابلیت اطمینان و صرفه اقتصادی دارد. این تحلیل جامع، تفاوت‌های اساسی، کاربردها و ملاحظاتی را که بر انتخاب کابل کنترل برای کاربردهای مختلف صنعتی و تجاری تأثیر می‌گذارند، بررسی می‌کند. با پیچیده‌تر و خودکارتر شدن محیط‌های صنعتی، درک این تفاوت‌ها اهمیت بیشتری پیدا می‌کند.
۲. مروری بر کابل کنترل ساده
کابل کنترل ساده استاندارد پایه در فناوری کابل کنترل را نشان می‌دهند. این کابل‌ها از هادی‌ها، عایق و یک روکش بیرونی بدون لایه‌های محافظ اضافی تشکیل شده‌اند. ساختار ساده آن‌ها، آن‌ها را مقرون به صرفه و مناسب برای بسیاری از کاربردهای اساسی می‌کند که در آن‌ها تداخل الکترومغناطیسی نگرانی قابل توجهی نیست.
ساختار اساسی شامل هادی‌های مسی است که می‌توانند به صورت تک رشته یا چند رشته باشند، که توسط یک لایه عایق اولیه احاطه شده و توسط یک روکش بیرونی محافظت می‌شوند. این طراحی ساده در محیط‌های کنترل‌شده که تداخل خارجی حداقل است، به خوبی عمل می‌کند. ماهیت ساده این کابل‌ها آن‌ها را به ویژه برای نصب‌های اساسی که صرفه اقتصادی در اولویت است، جذاب می‌کند.
۳. مروری بر کابل کنترل شیلددار
کابل کنترل شیلددار یک راه حل پیشرفته در طیف مقایسه کابل کنترل ارائه می‌دهند. این کابل‌ها شامل لایه‌های محافظ اضافی هستند که به طور خاص برای جلوگیری از تداخل الکترومغناطیسی و حفظ یکپارچگی سیگنال طراحی شده‌اند. مواد شیلد از شیلد مسی بافته شده تا شیلد فویل آلومینیومی و در برخی موارد ترکیبی از هر دو متفاوت است. برخی از طرح‌های پیشرفته از شیلد نوار مسی مارپیچ برای محافظت بیشتر استفاده می‌کنند.
این عناصر محافظ اضافی، کابل شیلددار را به ویژه در برابر منابع تداخل خارجی مقاوم می‌سازند، اگرچه این محافظت پیشرفته با هزینه‌های بیشتر و الزامات نصب سخت‌تری همراه است. لایه شیلد به عنوان یک مانع در برابر تداخل الکترومغناطیسی عمل می‌کند و به طور مؤثر سیگنال‌ها را در داخل کابل نگه می‌دارد و در عین حال نویز خارجی را مسدود می‌کند.
۴. تفاوت‌های اساسی در ساختار
هنگام انجام مقایسه کابل کنترل ساده و شیلددار، چندین تفاوت کلیدی در ساختار آشکار می‌شود. این مقایسه، تغییرات اساسی معماری را که بر عملکرد و کاربردهای آن‌ها تأثیر می‌گذارد، آشکار می‌کند.
| ویژگی | کابل کنترل ساده | کابل کنترل شیلددار |
|---|---|---|
| لایه‌های ساختاری | ۳-۴ لایه اساسی | ۵-۶ لایه پیشرفته |
| اجزای اصلی | ساختار هادی و عایق ضروری | بهبود یافته با عناصر شیلد اضافی |
| ویژگی‌های وزن | به طور قابل توجهی سبک‌تر | به طور قابل توجهی سنگین‌تر |
| عامل انعطاف‌پذیری | انعطاف‌پذیری برتر | انعطاف‌پذیری متوسط |
| الزامات نصب | فرآیند ساده | نیاز به تخصص فنی |
| ساختار هزینه | مقرون به صرفه | قیمت بالاتر |
| حفاظت سیگنال | حفاظت استاندارد | شیلد الکترومغناطیسی پیشرفته |
کابل کنترل ساده
۵. عملکرد کابل شیلددار در مقابل کابل ساده
تفاوت‌های عملکردی بین این نوع کابل‌ها فراتر از ساختار فیزیکی آن‌ها است. کابل کنترل ساده در محیط‌هایی با حداقل تداخل الکترومغناطیسی برتری دارند و انتقال سیگنال قابل اعتماد را برای کاربردهای کنترل اساسی فراهم می‌کنند. طراحی ساده آن‌ها امکان انتقال کارآمد سیگنال را در محیط‌های الکتریکی پاک فراهم می‌کند و آن‌ها را برای سیستم‌های کنترل ساده ایده‌آل می‌کند.
برعکس، کابل کنترل شیلددار محافظت برتر در برابر تداخل خارجی ارائه می‌دهند و یکپارچگی سیگنال را حتی در محیط‌های چالش برانگیز حفظ می‌کنند. لایه شیلد به عنوان یک مانع عمل می‌کند و از اختلال تداخل الکترومغناطیسی در سیگنال‌های ارسالی جلوگیری می‌کند و در عین حال هرگونه انتشار از خود کابل را نیز مهار می‌کند.
۶. تأثیر شیلد بر یکپارچگی سیگنال
وجود یا عدم وجود شیلد به طور قابل توجهی بر یکپارچگی سیگنال به روش‌های مختلف تأثیر می‌گذارد. کابل کنترل ساده ممکن است در محیط‌هایی با تداخل الکترومغناطیسی بالا دچار تخریب سیگنال شوند که به طور بالقوه منجر به فساد داده‌ها یا نقص سیستم کنترل می‌شود. عدم وجود شیلد آن‌ها را در برابر منابع نویز خارجی آسیب‌پذیرتر می‌کند، که می‌تواند به ویژه در محیط‌های صنعتی مشکل‌ساز باشد.
کابل کنترل شیلددار، از طریق ساختار پیشرفته خود، کیفیت سیگنال را حتی در محیط‌های چالش برانگیز حفظ می‌کنند. لایه شیلد به طور مؤثر تداخل خارجی را مسدود می‌کند و در عین حال از نشت سیگنال جلوگیری می‌کند و انتقال داده قابل اعتماد و عملکرد سیستم کنترل را تضمین می‌کند. این حفاظت پیشرفته در کاربردهایی که یکپارچگی سیگنال برای عملکرد سیستم بسیار مهم است، حیاتی می‌شود.
۷. حفاظت در برابر تداخل الکترومغناطیسی (EMI)
حفاظت در برابر تداخل الکترومغناطیسی یک عامل متمایزکننده حیاتی در مقایسه کابل کنترل است. در محیط‌های صنعتی، تداخل الکترومغناطیسی تهدیدی جدی برای یکپارچگی سیگنال و قابلیت اطمینان سیستم است. کابل کنترل ساده حفاظت حداقلی در برابر EMI ارائه می‌دهند و عمدتاً به خواص عایق اساسی خود متکی هستند. این امر آن‌ها را در برابر تداخل ناشی از تجهیزات برق مجاور، موتورها، ترانسفورماتورها و سایر منابع الکترومغناطیسی آسیب‌پذیر می‌کند.
کابل کنترل شیلددار شامل مواد شیلد ویژه و تکنیک‌های ساخت برای مقابله مؤثر با EMI هستند. لایه شیلد یک اثر قفس فارادی ایجاد می‌کند و تداخل الکترومغناطیسی را قبل از اینکه بتواند بر هادی‌های حامل سیگنال تأثیر بگذارد، رهگیری و زمین می‌کند. این مکانیسم حفاظتی در حفظ کیفیت یکنواخت سیگنال و قابلیت اطمینان سیستم بسیار ارزشمند است.
۸. کاهش نویز در کابل کنترل شیلددار
قابلیت‌های کاهش نویز جنبه حیاتی دیگری از کابل کنترل شیلددار است. لایه شیلد اهداف متعددی در کاهش نویز دارد و هم به عنوان یک مانع در برابر تداخل خارجی و هم به عنوان یک سیستم مهار برای انتشار سیگنال داخلی عمل می‌کند. این عملکرد دوگانه، انتقال پاک سیگنال را تضمین می‌کند و در عین حال از cross-talk بین کابل مجاور جلوگیری می‌کند.
اثربخشی کاهش نویز تا حد زیادی به نوع و کیفیت ماده شیلد استفاده شده بستگی دارد. شیلدهای مسی بافته انعطاف‌پذیری و پوشش عالی ارائه می‌دهند، در حالی که شیلدهای فویل آلومینیومی حفاظت یکنواختی را در کل سطح کابل فراهم می‌کنند. برخی از کاربردهای پیشرفته از هر دو نوع شیلد برای حداکثر قابلیت کاهش نویز استفاده می‌کنند.
۹. کاربردهای کابل کنترل ساده
کابل کنترل ساده کاربردهای اصلی خود را در محیط‌هایی می‌یابند که تداخل الکترومغناطیسی حداقل است یا در مواردی که ملاحظات هزینه بر نیاز به حفاظت پیشرفته ارجحیت دارد. این کاربردها به طور معمول شامل موارد زیر هستند:
- سیستم‌های کنترل مسکونی که محیط الکترومغناطیسی نسبتاً تمیز و قابل پیش‌بینی است.
- سیستم‌های اتوماسیون ساختمان در محیط‌های اداری استاندارد اغلب از کابل کنترل ساده برای توابع اساسی مانند کنترل روشنایی و HVAC استفاده می‌کنند.
- کاربردهای صنعتی کوچک مقیاس که فاصله تجهیزات و شرایط محیطی خطرات تداخل را به حداقل می‌رساند.
الزامات سیم و کابل برق در این کاربردها به طور معمول ساده است و کابل کنترل ساده را به یک انتخاب اقتصادی و عملی تبدیل می‌کند. سهولت نصب و نگهداری آن‌ها به جذابیت آن‌ها در این سناریوها می‌افزاید.
کابل کنترل ساده
۱۰. کاربردهای کابل کنترل شیلددار
کاربردهای کابل کنترل شیلددار به محیط‌های سخت‌تری گسترش می‌یابد که یکپارچگی سیگنال در آن‌ها حیاتی است. سیستم‌های اتوماسیون صنعتی، به ویژه در تأسیسات تولیدی با ماشین آلات سنگین، به شدت به کابل شیلددار متکی هستند تا عملکرد قابل اعتماد سیستم کنترل را حفظ کنند. مراکز داده و تأسیسات مخابراتی از کابل شیلددار برای محافظت از انتقال داده‌های حساس در برابر تداخل استفاده می‌کنند.
نصب تجهیزات پزشکی یکی دیگر از زمینه‌های کاربردی حیاتی است، که دقت سیگنال می‌تواند به طور مستقیم بر مراقبت و ایمنی بیمار تأثیر بگذارد. حفاظت پیشرفته‌ای که توسط کابل شیلددار ارائه می‌شود، عملکرد قابل اعتماد تجهیزات تشخیصی و نظارتی را حتی در محیط‌هایی با منابع تداخل بالقوه متعدد تضمین می‌کند.
۱۱. عملکرد در محیط‌های با تداخل بالا
در محیط‌های با تداخل بالا، تفاوت عملکرد بین کابل کنترل ساده و کابل کنترل شیلددار بیشتر آشکار می‌شود. محیط‌های صنعتی سنگین، با موتورهای متعدد، ژنراتورها و تجهیزات پر قدرت، محیط‌های الکترومغناطیسی پیچیده‌ای ایجاد می‌کنند که می‌توانند به طور جدی بر انتقال سیگنال تأثیر بگذارند.
| شرایط محیطی | عملکرد کابل ساده | عملکرد کابل شیلددار |
|---|---|---|
| مناطق با EMI بالا | تخریب قابل توجه سیگنال | حفظ یکپارچگی سیگنال |
| محیط‌های دارای موتور زیاد | مشکلات تداخل مکرر | انتقال پایدار سیگنال |
| مناطق توزیع برق | قابلیت اطمینان به خطر افتاده | عملکرد یکنواخت |
| مسیرهای کابل متعدد | مشکلات cross-talk | حداقل تعامل سیگنال |
۱۲. ملاحظات هزینه برای کابل ساده در مقابل شیلددار
تحلیل هزینه کابل کنترل فراتر از قیمت خرید اولیه است. کابل کنترل ساده هزینه‌های اولیه کمتری ارائه می‌دهند و آن‌ها را برای نصب‌های اساسی جذاب می‌کند. با این حال، در محیط‌های چالش برانگیز، نیاز به حفاظت اضافی یا تعویض مکرر می‌تواند هزینه‌های بلند مدت را افزایش دهد.
کابل کنترل شیلددار یک سرمایه گذاری اولیه بالاتر را نشان می‌دهند، اما اغلب در کاربردهای سخت مقرون به صرفه‌تر هستند. حفاظت و قابلیت اطمینان برتر، نیازمندی‌های نگهداری و زمان خاموشی سیستم را کاهش می‌دهد و به طور بالقوه ارزش بهتری را در طول عمر نصب ارائه می‌دهد.
۱۳. دوام و مقاومت محیطی
قابلیت‌های مقاومت محیطی بین انواع کابل به طور قابل توجهی متفاوت است. کابل کنترل ساده حفاظت اساسی در برابر عوامل محیطی ارائه می‌دهند، اما ممکن است به کانال یا حفاظت اضافی در شرایط سخت نیاز داشته باشند. ساختار ساده‌تر آن‌ها آن‌ها را در برابر آسیب فیزیکی و تنش محیطی آسیب‌پذیرتر می‌کند.
کابل کنترل شیلددار معمولاً روش‌ها و مواد ساخت مستحکم‌تری را در بر می‌گیرند و مقاومت بهبود یافته‌ای در برابر عوامل محیطی ارائه می‌دهند. لایه شیلد اضافی، حفاظت مکانیکی اضافی فراهم می‌کند، در حالی که مواد روکش پیشرفته، مقاومت برتری در برابر مواد شیمیایی، قرار گرفتن در معرض اشعه UV و تغییرات دما ارائه می‌دهند.
۱۴. الزامات نگهداری برای هر نوع
ملاحظات نگهداری نقش مهمی در مالکیت بلند مدت کابل کنترل ایفا می‌کنند. کابل کنترل ساده به طور کلی نیاز به نگهداری حداقلی در کاربردهای مناسب دارند، اما ممکن است به بازرسی و تعویض مکرر در محیط‌های چالش برانگیز نیاز داشته باشند. ساختار ساده‌تر آن‌ها، تعمیر و تغییرات را نسبتاً ساده می‌کند.
کابل کنترل شیلددار به روش‌های نگهداری تخصصی‌تری نیاز دارند، به ویژه در رابطه با یکپارچگی شیلد و زمین کردن مناسب. با این حال، ساختار مستحکم آن‌ها معمولاً منجر به عمر طولانی‌تر و مداخلات نگهداری کمتر در صورت نصب صحیح می‌شود.

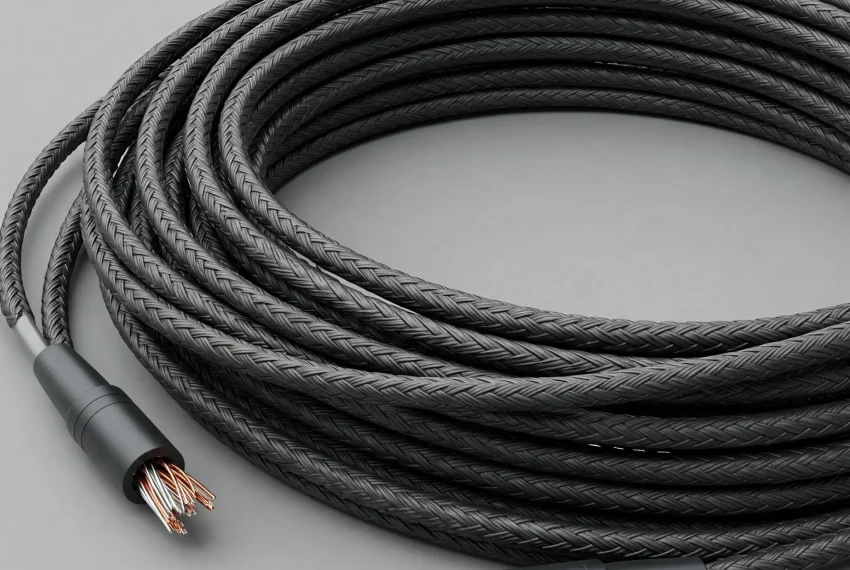

کابل کنترل شیلددار
۱۵. نتیجه گیری: انتخاب کابل کنترل مناسب برای کاربردهای خاص
انتخاب بین کابل کنترل ساده و کابل کنترل شیلددار نیاز به بررسی دقیق عوامل متعددی دارد. محیط، الزامات کاربرد، محدودیت‌های بودجه و نیازهای قابلیت اطمینان بلند مدت، همگی نقش مهمی در فرآیند تصمیم گیری ایفا می‌کنند.
برای کاربردهای اساسی در محیط‌های الکتریکی تمیز، کابل کنترل ساده یک راه حل مقرون به صرفه با عملکرد مناسب ارائه می‌دهند. با این حال، در محیط‌هایی با تداخل الکترومغناطیسی قابل توجه یا کاربردهای کنترل حیاتی، حفاظت و قابلیت اطمینان بهبود یافته کابل شیلددار، هزینه اولیه بالاتر آن‌ها را توجیه می‌کند.
درک این تفاوت‌ها و کاربردها مهندسان و طراحان سیستم را قادر می‌سازد تا تصمیمات آگاهانه‌ای اتخاذ کنند که نیازمندی‌های عملکرد را با ملاحظات اقتصادی متعادل کنند. نکته کلیدی، مطابقت نوع کابل با الزامات خاص کاربرد و در نظر گرفتن پیامدهای فوری و بلند مدت انتخاب است.
در چشم‌انداز در حال تحول اتوماسیون صنعتی و سیستم‌های کنترل، هر دو نوع کابل ارتباط خود را حفظ می‌کنند و نقش‌های متفاوت اما به یک اندازه مهم را در زیرساخت‌های مدرن ایفا می‌کنند. پیشرفت مداوم فناوری سیستم کنترل ممکن است انواع و بهبودهای جدیدی را معرفی کند، اما تمایز اساسی بین کابل ساده و شیلددار یک ملاحظه حیاتی در طراحی و پیاده‌سازی سیستم باقی می‌ماند.
10 تفاوت کلیدی کابل کنترل ساده و شیلددار
کابل‌های کنترل ساده و شیلددار هر دو در صنایع مختلف برای انتقال سیگنال‌ها و دستورات استفاده می‌شوند، اما تفاوت‌های اساسی بین آن‌ها وجود دارد که در انتخاب نوع مناسب برای یک پروژه حائز اهمیت است. در ادامه به 10 تفاوت کلیدی بین این دو نوع کابل می‌پردازیم.
1. طراحی و ساختار
کابل کنترل ساده:
این کابل‌ها فاقد لایه محافظ (Shield) هستند و فقط شامل هادی‌ها، عایق‌ها و پوشش خارجی می‌شوند.
کابل کنترل شیلددار:
این کابل‌ها شامل یک لایه محافظ (معمولاً فویل آلومینیومی یا توری فلزی) هستند که دور هادی‌ها قرار می‌گیرد.
تفاوت کلیدی:
وجود لایه شیلد در کابل‌های شیلددار باعث می‌شود که این کابل‌ها در برابر تداخل الکترومغناطیسی مقاومت بیشتری داشته باشند.
2. مقاومت در برابر تداخل الکترومغناطیسی (EMI)
کابل کنترل ساده:
این کابل‌ها به دلیل عدم وجود لایه محافظ، در برابر تداخل الکترومغناطیسی آسیب‌پذیر هستند.
کابل کنترل شیلددار:
لایه شیلد در این کابل‌ها از ورود نویزهای الکترومغناطیسی به داخل کابل جلوگیری می‌کند و سیگنال‌ها را حفاظت می‌کند.
تفاوت کلیدی:
کابل‌های شیلددار برای محیط‌های صنعتی با سطح نویز بالا مناسب‌تر هستند.
3. کاربرد در محیط‌های مختلف
کابل کنترل ساده:
این کابل‌ها در محیط‌هایی استفاده می‌شوند که نیاز به مقاومت در برابر تداخل الکترومغناطیسی وجود ندارد، مانند خطوط تولید ساده یا محیط‌های اداری.
کابل کنترل شیلددار:
این کابل‌ها در محیط‌هایی مانند کارخانه‌های تولیدی، پتروشیمی، کابل برق و مخابرات که سطح نویز بالا است، استفاده می‌شوند.
تفاوت کلیدی:
کابل‌های شیلددار برای محیط‌های صنعتی و پیچیده طراحی شده‌اند.
4. هزینه و اقتصادی بودن
کابل کنترل ساده:
به دلیل عدم وجود لایه شیلد و ساختار ساده‌تر، این کابل‌ها معمولاً ارزان‌تر هستند.
کابل کنترل شیلددار:
اضافه شدن لایه شیلد و فرآیند تولید پیچیده‌تر، هزینه این کابل‌ها را افزایش می‌دهد.
تفاوت کلیدی:
کابل‌های ساده از نظر اقتصادی مقرون‌به‌صرفه‌تر هستند.
5. انعطاف‌پذیری و وزن
کابل کنترل ساده:
این کابل‌ها به دلیل ساختار سبک‌تر و ساده‌تر، انعطاف‌پذیری بیشتری دارند و نصب آن‌ها آسان‌تر است.
کابل کنترل شیلددار:
لایه شیلد و ساختار پیچیده‌تر این کابل‌ها باعث می‌شود که انعطاف‌پذیری کمتری داشته باشند و وزن آن‌ها نیز بیشتر باشد.
تفاوت کلیدی:
کابل‌های ساده برای کاربردهایی که نیاز به انعطاف‌پذیری بالا دارند، مناسب‌تر هستند.
6. حساسیت به خطا
کابل کنترل ساده:
این کابل‌ها به دلیل عدم مقاومت در برابر نویز، مستعد خطاهای ناشی از تداخل هستند.
کابل کنترل شیلددار:
این کابل‌ها به دلیل محافظت شیلد، از خطاهای ناشی از تداخل جلوگیری می‌کنند.
تفاوت کلیدی:
کابل‌های شیلددار قابلیت اطمینان بالاتری دارند.
7. میزان دقت در انتقال سیگنال
کابل کنترل ساده:
در محیط‌های پر نویز، دقت انتقال سیگنال‌ها کاهش می‌یابد.
کابل کنترل شیلددار:
لایه شیلد باعث می‌شود سیگنال‌ها با دقت بیشتری منتقل شوند.
تفاوت کلیدی:
کابل‌های شیلددار برای انتقال دقیق سیگنال‌ها مناسب‌تر هستند.
8. عمر کابل
کابل کنترل ساده:
به دلیل ساختار ساده‌تر و عدم محافظت در برابر نویز، عمر این کابل‌ها در محیط‌های پر نویز کوتاه‌تر است.
کابل کنترل شیلددار:
لایه شیلد و مواد پیشرفته‌تر، عمر این کابل‌ها را در محیط‌های صنعتی افزایش می‌دهد.
تفاوت کلیدی:
کابل‌های شیلددار عمر مفید بیشتری دارند.
9. نصب و راه‌اندازی
کابل کنترل ساده:
نصب این کابل‌ها به دلیل ساختار ساده و انعطاف‌پذیری بیشتر، آسان‌تر است.
کابل کنترل شیلددار:
نصب این کابل‌ها به دلیل وزن بیشتر و انعطاف‌پذیری کمتر، پیچیده‌تر است.
تفاوت کلیدی:
کابل‌های ساده برای نصب سریع و آسان مناسب‌تر هستند.
10. استانداردهای صنعتی
کابل کنترل ساده:
معمولاً برای کاربردهایی که نیاز به رعایت استانداردهای خاص ندارند، استفاده می‌شوند.
کابل کنترل شیلددار:
این کابل‌ها معمولاً مطابق با استانداردهای صنعتی مانند IEC، UL و CE تولید می‌شوند و برای کاربردهای حساس مناسب‌اند.
تفاوت کلیدی:
کابل‌های شیلددار برای کاربردهایی که نیاز به رعایت استانداردهای صنعتی دارند، انتخاب بهتری هستند.
جمع‌بندی
کابل‌های کنترل ساده و شیلددار هر کدام ویژگی‌ها و کاربردهای خاص خود را دارند. انتخاب بین این دو نوع کابل بستگی به نیازهای پروژه، محیط کاری، سطح نویز موجود و بودجه دارد.
پاسخ نهایی:
کابل‌های کنترل ساده به دلیل ساختار سبک‌تر و هزینه کمتر، برای محیط‌های معمولی مناسب‌اند، در حالی که کابل‌های شیلددار با وجود لایه محافظ، در محیط‌های صنعتی پیچیده و با سطح نویز بالا انتخاب بهتری هستند.
