نقش کابل کواکسیال محافظ مسی در آینده ارتباطات
اهمیت کابل کواکسیال با شیلد مسی در ارتباطات آینده
کابل کواکسیال محافظ مسی نوعی کابل است که دارای هادی مرکزی است که توسط یک لایه عایق و یک محافظ بافته احاطه شده است. سپر از هادی مرکزی در برابر تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) محافظت می‌کند. کابل کواکسیال برای کاربردهای مختلفی از جمله تلویزیون کابلی، تلویزیون ماهواره ای، اینترنت پهن باند و ارتباطات رادیویی استفاده می‌شود.
ارتباطات مدرن به زیرساخت‌هایی نیاز دارد که بتوانند اطلاعات را با سرعت بالا، پایداری مناسب و کمترین میزان افت و اختلال منتقل کنند. با گسترش شبکه‌های مخابراتی، اینترنت پرسرعت، سیستم‌های نظارت تصویری، تجهیزات رادیویی، شبکه‌های تلویزیونی و سامانه‌های انتقال داده، انتخاب رسانه انتقال مناسب اهمیت بیشتری پیدا کرده است. در میان فناوری‌های مختلف، کابل کواکسیال با محافظ مس همچنان یکی از گزینه‌های مهم برای انتقال سیگنال‌های الکتریکی با فرکانس بالا محسوب می‌شود.
کابل کواکسیال با محافظ مس چیست؟

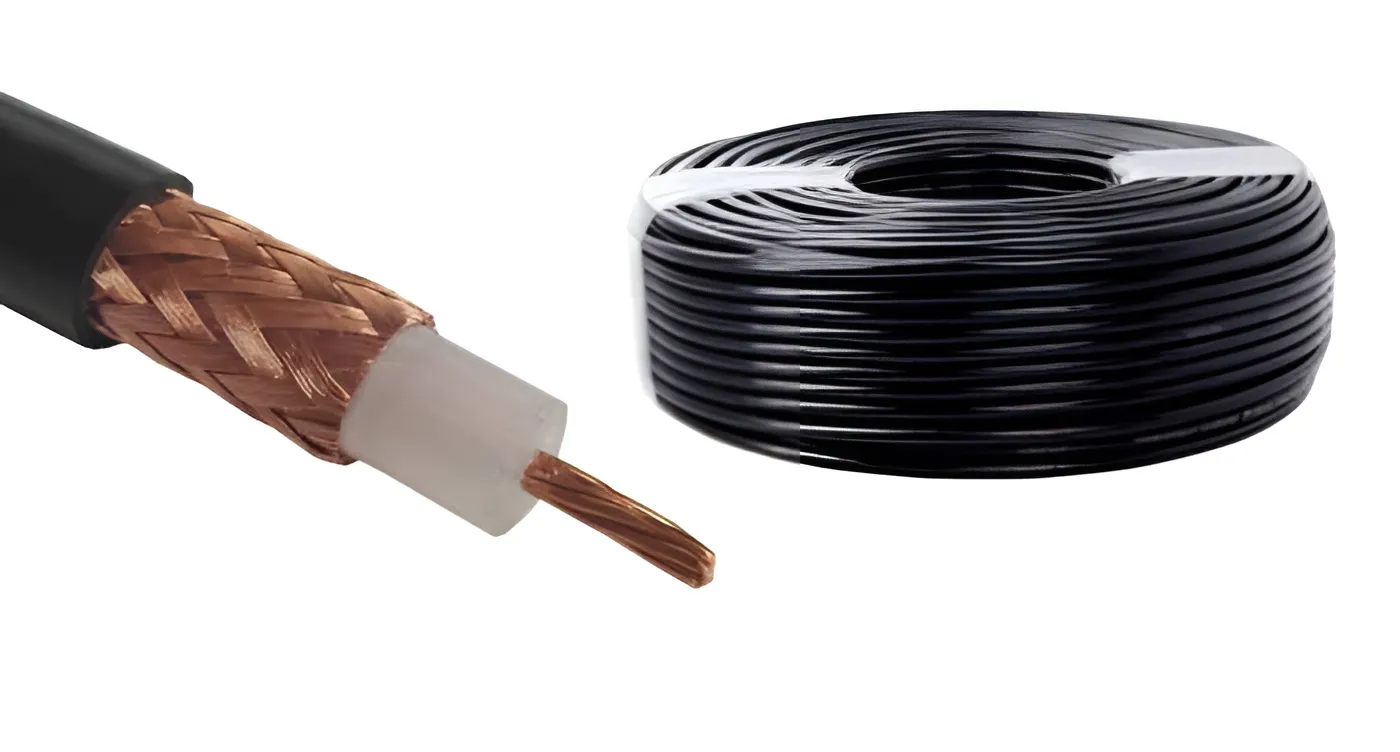

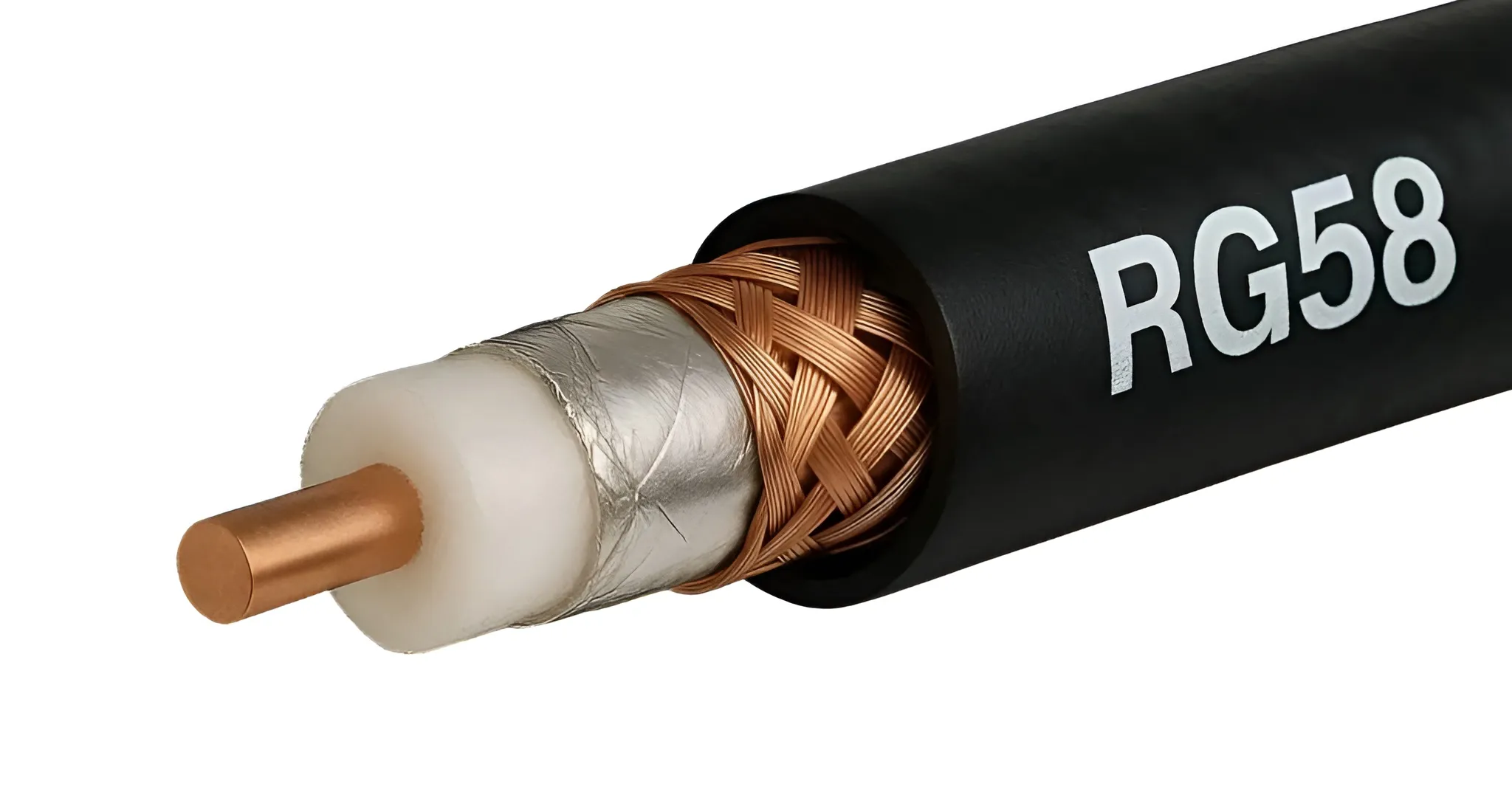

کابل کواکسیال نوعی کابل انتقال سیگنال است که ساختار آن به صورت هم‌محور طراحی شده است. در ساده‌ترین ساختار، یک هادی مرکزی وظیفه انتقال سیگنال را بر عهده دارد و اطراف آن یک ماده عایق قرار گرفته است. پس از آن، لایه محافظ یا شیلد و در نهایت روکش خارجی کابل قرار می‌گیرد.
ساختار کلی کابل کواکسیال را می‌توان شامل بخش‌های زیر دانست:
| بخش کابل | وظیفه |
|---|---|
| هادی مرکزی | انتقال سیگنال الکتریکی |
| عایق دی‌الکتریک | جداسازی هادی مرکزی از شیلد |
| محافظ یا شیلد مسی | کاهش اثر نویز و تداخل الکترومغناطیسی |
| روکش خارجی | محافظت مکانیکی و محیطی |
چرا محافظ مس در کابل کواکسیال اهمیت دارد؟
یکی از چالش‌های اصلی در انتقال سیگنال‌های الکتریکی، وجود نویز و تداخل الکترومغناطیسی است. تجهیزات صنعتی، موتورهای الکتریکی، منابع تغذیه، کابل‌های قدرت، تجهیزات مخابراتی و حتی برخی تجهیزات الکترونیکی می‌توانند میدان‌های الکترومغناطیسی ایجاد کنند. اگر مسیر انتقال سیگنال به اندازه کافی در برابر این عوامل محافظت نشده باشد، امکان ایجاد اختلال در سیگنال وجود دارد.
محافظ مسی در کابل کواکسیال با ایجاد یک لایه رسانا در اطراف هادی مرکزی، به کاهش اثر برخی از این میدان‌ها کمک می‌کند. عملکرد واقعی شیلد به عواملی مانند فرکانس، ساختار کابل، میزان پوشش شیلد، نحوه اتصال زمین و کیفیت نصب وابسته است.
مس همچنین رسانایی الکتریکی بالایی دارد. به همین دلیل در بسیاری از کابل‌های کواکسیال حرفه‌ای از مس به عنوان ماده هادی و شیلد استفاده می‌شود. این موضوع در کاربردهایی که کیفیت سیگنال اهمیت زیادی دارد، اهمیت بیشتری پیدا می‌کند.
مزایای کابل کواکسیال محافظ مسی
کابل کواکسیال محافظ مسی دارای چندین مزیت نسبت به سایر انواع کابل است، از جمله:
- پهنای باند بالا: کابل کواکسیال محافظ مسی می‌تواند از پهنای باند بسیار بالایی پشتیبانی کند و برای انتقال داده با سرعت بالا ایده آل است.
- اتلاف سیگنال کم: کابل کواکسیال محافظ مسی تلفات سیگنال کمی دارد، به این معنی که سیگنال‌ها می‌توانند مسافت‌های طولانی را بدون تخریب قابل توجه طی کنند.
- دوام: کابل کواکسیال محافظ مسی بادوام است و می‌تواند شرایط محیطی سخت را تحمل کند.
- مقرون به صرفه بودن: کابل کواکسیال محافظ مسی نسبتاً مقرون به صرفه است که این ویژگی آن را به انتخاب خوبی برای کاربردهای مختلف تبدیل می‌کند.
معایب کابل کواکسیال محافظ مسی
کابل کواکسیال محافظ مسی نیز دارای معایبی است، از جمله:
- اندازه و وزن: کابل کواکسیال محافظ مسی می‌تواند بزرگ و سنگین باشد و نصب آن را در برخی از کاربردها دشوار می‌کند.
- حساسیت به تداخل: کابل کواکسیال محافظ مسی مستعد تداخل سایر کابل‌ها و دستگاه‌های الکترونیکی است.
- آسیب پذیری در برابر سرقت: کابل کواکسیال محافظ مسی ارزشمند است و می‌تواند هدفی برای سرقت باشد.
کابل کواکسیال محافظ مسی و آینده ارتباطات
انتظار می‌رود کابل کواکسیال محافظ مسی نقش مهمی در آینده ارتباطات ایفا کند. همانطور که تقاضا برای انتقال داده با سرعت بالا همچنان در حال رشد است، کابل کواکسیال محافظ مسی برای ارائه پهنای باند و کیفیت سیگنال لازم مورد نیاز است. علاوه بر این، کابل کواکسیال محافظ مسی برای فناوری‌های جدید و نوظهور مانند 5G و اینترنت اشیا (IoT) مناسب است.
اینترنت اشیا یا IoT یکی از مهم‌ترین روندهای ارتباطی آینده است. در این فناوری، تعداد بسیار زیادی دستگاه به شبکه متصل می‌شوند. حسگرها، تجهیزات صنعتی، سامانه‌های هوشمند، تجهیزات شهری و سیستم‌های کنترل همگی می‌توانند بخشی از این اکوسیستم باشند. اگرچه بسیاری از تجهیزات IoT به صورت بی‌سیم ارتباط برقرار می‌کنند، بخش زیرساختی و تجهیزات تخصصی همچنان ممکن است به ارتباطات سیمی نیاز داشته باشند. در محیط‌های صنعتی که نویز الکترومغناطیسی بالاست، استفاده از مسیر سیمی دارای شیلد می‌تواند مزایایی داشته باشد.
نقش کابل کواکسیال با محافظ مس در ارتباطات آینده
آینده ارتباطات شامل مجموعه‌ای از فناوری‌ها و زیرساخت‌های متفاوت است. فیبر نوری، شبکه‌های بی‌سیم، ارتباطات ماهواره‌ای، اینترنت اشیا، شبکه‌های صنعتی و سیستم‌های انتقال رادیویی همگی در حال توسعه هستند. در چنین شرایطی ممکن است تصور شود کابل کواکسیال به تدریج از بین خواهد رفت؛ اما واقعیت پیچیده‌تر است. هر فناوری انتقال برای شرایط خاصی مزایا و محدودیت‌های خود را دارد. کابل کواکسیال با محافظ مس می‌تواند در آینده در چند حوزه مهم همچنان مورد استفاده قرار گیرد:
۱. شبکه‌های تلویزیونی و انتقال سیگنال RF
یکی از قدیمی‌ترین و همچنان مهم‌ترین کاربردهای کابل کواکسیال، انتقال سیگنال‌های رادیویی و تلویزیونی است. ساختار کواکسیال برای انتقال سیگنال‌های RF مناسب است و در سیستم‌های توزیع تلویزیونی، آنتن، تجهیزات رادیویی و برخی شبکه‌های انتقال فرکانس بالا مورد استفاده قرار می‌گیرد. با افزایش کیفیت محتوای تصویری و حرکت صنعت رسانه به سمت وضوح بالاتر، نیاز به زیرساخت‌هایی با عملکرد قابل اطمینان همچنان وجود خواهد داشت. در چنین سیستم‌هایی کیفیت کابل، کانکتورها، تجهیزات توزیع و طراحی مسیر همگی بر عملکرد نهایی تأثیر می‌گذارند.
۲. توسعه اینترنت کابلی
یکی از مهم‌ترین زمینه‌های ادامه استفاده از کابل کواکسیال، شبکه‌های دسترسی اینترنت کابلی است. در بسیاری از شبکه‌های کابلی، بخش قابل توجهی از مسیر انتقال از کابل کواکسیال تشکیل شده است. فناوری‌های جدیدتر انتقال داده روی شبکه‌های HFC نیز امکان افزایش ظرفیت شبکه‌های موجود را فراهم کرده‌اند. این مسئله نشان می‌دهد که آینده کابل کواکسیال الزاماً به معنای استفاده از همان فناوری‌های قدیمی نیست. بلکه توسعه استانداردهای انتقال می‌تواند ظرفیت زیرساخت‌های موجود را افزایش دهد. در این میان، کیفیت کابل و عملکرد شیلد اهمیت ویژه‌ای دارد؛ زیرا شبکه‌های ارتباطی با سرعت بالاتر، نسبت به افت و نویز حساس‌تر می‌شوند.
۳. تجهیزات مخابراتی و رادیویی
تجهیزات مخابراتی و رادیویی برای انتقال سیگنال‌های RF به کابل‌هایی با مشخصات الکتریکی دقیق نیاز دارند. کابل‌های کواکسیال در اتصال آنتن‌ها، تجهیزات رادیویی، فرستنده‌ها، گیرنده‌ها و تجهیزات تست مورد استفاده قرار می‌گیرند. در این کاربردها، پارامترهایی مانند امپدانس مشخصه، افت درج، VSWR، ظرفیت خازنی، محدوده فرکانسی و کیفیت شیلد اهمیت زیادی دارند. استفاده از محافظ مسی مناسب می‌تواند به کنترل تداخلات کمک کند؛ البته عملکرد نهایی تنها به جنس شیلد وابسته نیست و طراحی کامل کابل تعیین‌کننده است.
۴. زیرساخت‌های 5G و نسل‌های بعدی ارتباطات
شبکه‌های موبایل نسل پنجم و نسل‌های آینده ارتباطات، به تجهیزات رادیویی متعددی نیاز دارند. در بخش‌هایی از این زیرساخت‌ها، کابل‌های کواکسیال برای اتصال تجهیزات RF، آنتن‌ها و برخی تجهیزات داخلی استفاده می‌شوند. اگرچه بخش زیادی از انتقال داده در شبکه‌های مدرن از طریق فیبر نوری انجام می‌شود، ارتباط بین برخی تجهیزات RF همچنان می‌تواند به کابل‌های کواکسیال وابسته باشد. در این محیط‌ها، کنترل تلفات و انعکاس سیگنال اهمیت زیادی دارد. به همین دلیل انتخاب کابل باید بر اساس فرکانس کاری، طول مسیر، نوع کانکتور و مشخصات تجهیزات انجام شود. محافظ مسی می‌تواند یکی از عناصر مؤثر در کنترل تداخل الکترومغناطیسی این مسیرها باشد.
۵. سیستم‌های نظارت تصویری
سیستم‌های دوربین مداربسته نیز یکی از حوزه‌هایی هستند که کابل کواکسیال در آن سابقه طولانی دارد. در سیستم‌های مبتنی بر انتقال ویدئو از طریق کابل کواکسیال، کیفیت کابل مستقیماً بر کیفیت سیگنال تأثیر می‌گذارد. کابل‌هایی مانند RG59 و انواع دیگر کابل‌های کواکسیال در برخی سیستم‌های نظارت تصویری مورد استفاده قرار گرفته‌اند. با توسعه فناوری‌های جدید و انتقال ویدئو با وضوح بالاتر، نیاز به کابل‌هایی با عملکرد الکتریکی بهتر افزایش یافته است. محافظ مسی در این شرایط می‌تواند به کاهش تأثیر نویزهای محیطی بر سیگنال کمک کند، به‌خصوص در مسیرهایی که کابل در نزدیکی منابع نویز الکتریکی قرار گرفته است.
۶. سیستم‌های اندازه‌گیری و آزمایشگاهی
کابل‌های کواکسیال فقط برای انتقال داده‌های عمومی استفاده نمی‌شوند. در آزمایشگاه‌های الکترونیک، تجهیزات اندازه‌گیری، اسیلوسکوپ‌ها، ژنراتورهای سیگنال و سیستم‌های تست RF نیز از این کابل‌ها استفاده می‌شود. در این کاربردها، کوچک‌ترین تغییر در سیگنال ممکن است نتیجه اندازه‌گیری را تحت تأثیر قرار دهد. به همین دلیل کابل باید ویژگی‌های الکتریکی کنترل‌شده‌ای داشته باشد. محافظ مسی نیز می‌تواند در کاهش اثر میدان‌های الکترومغناطیسی خارجی مؤثر باشد.
کاربردهای کابل کواکسیال محافظ مسی
کابل کواکسیال محافظ مسی در کاربردهای مختلفی استفاده می‌شود، از جمله:
- تلویزیون کابلی: کابل کواکسیال محافظ مسی برای اتصال مشترکین تلویزیون کابلی به شبکه ارائه‌دهنده کابل آنها استفاده می‌شود.
- تلویزیون ماهواره‌ای: کابل کواکسیال محافظ مسی برای اتصال مشترکین تلویزیون ماهواره‌ای به بشقاب ماهواره ای استفاده می‌شود.
- اینترنت پهن باند: کابل کواکسیال محافظ مسی برای دسترسی به اینترنت پهن باند منازل و مشاغل استفاده می‌شود.
- ارتباطات رادیویی: کابل کواکسیال محافظ مسی برای ارتباطات رادیویی مانند شبکه‌های تلفن همراه و رادیوهای دو طرفه استفاده می‌شود.
- کاربردهای دیگر: کابل کواکسیال محافظ مسی نیز در کاربردهای مختلف دیگری مانند سیستم‌های امنیتی، تجهیزات پزشکی و سیستم‌های اتوماسیون صنعتی استفاده می‌شود.
چرا مس به عنوان محافظ کابل انتخاب شد؟
در کابل‌های مختلف می‌توان از مواد گوناگونی برای شیلد استفاده کرد. آلومینیوم، فویل‌های فلزی، مس قلع‌اندود و مس از جمله گزینه‌های رایج هستند. مس به دلیل رسانایی بالا، شکل‌پذیری مناسب و قابلیت استفاده در ساختارهای بافته‌شده، ماده مهمی در تولید شیلد کابل محسوب می‌شود.
مس قلع‌اندود نیز در شرایطی که مقاومت در برابر اکسیداسیون و برخی شرایط محیطی اهمیت بیشتری دارد، کاربرد دارد. انتخاب ماده شیلد باید با توجه به نوع کاربرد انجام شود. بنابراین نمی‌توان صرفاً بر اساس جنس شیلد درباره مناسب بودن یک کابل تصمیم گرفت.
مقایسه کابل کواکسیال با محافظ مس و فیبر نوری:
فیبر نوری و کابل کواکسیال دو فناوری متفاوت برای انتقال اطلاعات هستند. فیبر نوری اطلاعات را به صورت نور منتقل می‌کند و در مسیرهای طولانی ظرفیت بسیار بالایی دارد. همچنین نسبت به تداخل الکترومغناطیسی مصونیت ذاتی دارد. در مقابل، کابل کواکسیال سیگنال را به صورت الکتریکی منتقل می‌کند و به تجهیزات تبدیل الکتریکی به نوری در مسیرهای معمول نیاز ندارد. جدول زیر تفاوت کلی این دو فناوری را نشان می‌دهد:
| ویژگی | کابل کواکسیال با محافظ مس | فیبر نوری |
|---|---|---|
| نوع سیگنال | الکتریکی | نوری |
| حساسیت به EMI | با طراحی شیلد کاهش می‌یابد | بسیار پایین |
| نصب | نسبتاً ساده | نیازمند تجهیزات و مهارت تخصصی |
| کاربرد RF | بسیار مناسب | نیازمند تجهیزات تبدیل |
| ظرفیت مسیرهای بسیار طولانی | محدودتر | بسیار بالا |
| هزینه تجهیزات اتصال | معمولاً مناسب‌تر | بسته به تجهیزات بالاتر |
| کاربرد در شبکه‌های موجود | گسترده | رو به گسترش |
این مقایسه نشان می‌دهد که آینده ارتباطات لزوماً به معنای حذف کامل کابل کواکسیال نیست. هر دو فناوری می‌توانند در بخش‌های مختلف یک زیرساخت ارتباطی در کنار یکدیگر استفاده شوند.
آینده کابل کواکسیال محافظ مسی
با وجود گسترش فیبر نوری و فناوری‌های جدید انتقال داده، کابل کواکسیال محافظ مسی همچنان در بخش‌هایی از صنعت ارتباطات کاربرد دارد. ساختار محافظتی این کابل به انتقال سیگنال و کاهش تأثیر تداخلات الکترومغناطیسی کمک می‌کند؛ به همین دلیل در سامانه‌های تلویزیونی، تجهیزات رادیویی، شبکه‌های نظارت تصویری و برخی زیرساخت‌های مخابراتی مورد استفاده قرار می‌گیرد.
پیشرفت فناوری‌های ارتباطی باعث شده است تولیدکنندگان به بهبود کیفیت هادی، ساختار شیلد، مواد عایق و روکش کابل توجه بیشتری داشته باشند. این تغییرات می‌توانند به کاهش تلفات سیگنال، افزایش دوام و بهبود عملکرد کابل در کاربردهای مشخص کمک کنند.
آینده کابل کواکسیال محافظ مسی به توسعه زیرساخت‌های ارتباطی، نیاز تجهیزات و پیشرفت فناوری ساخت کابل وابسته است. انتخاب محصول مناسب نیز باید بر اساس مشخصات فنی، فرکانس کاری، میزان تضعیف سیگنال و شرایط نصب انجام شود.
خرید کابل کواکسیال محافظ مسی
برای خرید کابل کواکسیال محافظ مسی، بهتر است ابتدا نوع کاربرد، طول مسیر، میزان نویز محیط و مشخصات فنی موردنیاز را بررسی کنید. جنس هادی، ساختار شیلد، امپدانس اسمی، نوع روکش و کیفیت ساخت از عوامل مهم در انتخاب کابل مناسب هستند.
کابل کواکسیال محافظ مسی در صورت برخورداری از ساختار حفاظتی مناسب، می‌تواند برای انتقال سیگنال در سیستم‌های دوربین مداربسته، تجهیزات مخابراتی و سایر کاربردهای سازگار مورد استفاده قرار گیرد. هنگام خرید نیز باید مشخصات واقعی هادی و شیلد را بررسی کنید؛ زیرا مسی بودن هادی مرکزی لزوماً به معنای مسی بودن شیلد نیست.
در دنیای امروز وجود هزاران برند و فروشگاه و کارخانه مختلف، چگونگی پیدا کردن مناسب ترین و با کیفیت ترین محصول و تولید کننده و چگونه اعتماد و خرید کردن از آنها است. اما مجموعه کابل‌آن با سابقه درخشان و ارزنده خود در زمینه تولید کابل‌های کواکسیال و شبکه و مخابراتی و حتی سیم و کابل برق به همراه مشاوره تخصصی و رایگان قبل از خرید و از استفاده از به روز ترین ماشین آلات و فناوری‌های روز دنیا، این معضل را حل کرده است. شما همچنین می‌توانید با مراجعه به وبسایت کابل‌آن از سایر مقالات علمی و مفید و کاربردی آن بهره‌مند شوید.
سوالات متداول
1. کابل کواکسیال با محافظ مس چیست؟
کابل کواکسیال محافظ مسی نوعی کابل است که دارای هادی مرکزی است که توسط یک لایه عایق و یک محافظ بافته احاطه شده است و برای کاربردهای مختلفی از جمله تلویزیون کابلی، تلویزیون ماهواره‌ای، اینترنت پهن باند و ارتباطات رادیویی استفاده می‌شود.
2. محافظ مسی در کابل کواکسیل چه وظیفه‌ای دارد؟
محافظ بافته‌شده در کابل کواکسیال به کاهش تأثیر تداخلات الکترومغناطیسی و محافظت از سیگنال کمک می‌کند. میزان حفاظت به جنس شیلد، تراکم بافت، وجود لایه فویل و کیفیت ساخت کابل بستگی دارد.
3. این کابل در چه کاربردهایی استفاده می‌شود؟
این کابل بسته به نوع و مشخصات فنی می‌تواند در سیستم‌های دوربین مداربسته، انتقال سیگنال تلویزیون، تجهیزات مخابراتی، ارتباطات رادیویی و برخی سامانه‌های انتقال داده مورد استفاده قرار گیرد.
4. نقش کابل کواکسیال با محافظ مس در آینده ارتباطات چیست؟
با گسترش زیرساخت‌های ارتباطی، انتقال پایدار سیگنال و کاهش تداخل اهمیت زیادی دارد. کابل‌های کواکسیال همچنان در برخی سامانه‌های مخابراتی، پخش تلویزیونی، تجهیزات RF و زیرساخت‌های نظارتی کاربرد دارند. انتخاب مدل مناسب به نیاز پهنای باند، فرکانس کاری و شرایط نصب بستگی دارد.
5. هنگام خرید کابل کواکسیال با محافظ مس به چه نکاتی توجه کنیم؟
جنس هادی مرکزی، جنس و تراکم شیلد، امپدانس اسمی، میزان تضعیف سیگنال، نوع روکش و طول مسیر از مهم‌ترین معیارهای انتخاب هستند. بهتر است پیش از خرید، مشخصات کابل را با تجهیزات و کاربرد موردنظر تطبیق دهید.
