اختصارات بین المللی مورد استفاده برای کابل ها

کابل ها و سیم کشی ها ستون فقرات زیرساخت های جهانی برق را تشکیل می دهند و نیروگاه ها را به ایستگاه های فرعی و در نهایت خانه ها و مشاغل متصل می کنند. با کابل‌هایی که در سراسر جهان استفاده می‌شوند، اصطلاحات و اختصارات ملی و بین المللی ثابت به ساده‌سازی مشخصات در تیم‌های بین‌المللی و منبع‌یابی قطعات کمک می‌کند.

به‌عنوان یک مهندس سیستم‌های قدرت که در پروژه‌های چند ملیتی کار می‌کند، تسلط به اصطلاحات کابلی شناخته‌شده جهانی، همکاری را در هنگام تعامل با تولیدکنندگان، نصب‌کنندگان و سایر ذینفعان سرعت می‌بخشد.

این راهنما متداول‌ترین اختصارات بین المللی را که در مشخصات کابل در سطح جهانی دیده می‌شود، آنچه که نشان می‌دهند و مشتقات آنها در صورت لزوم را پوشش می‌دهد.

اختصارات بین المللی انواع کابل

کابل برق

  • LV – ولتاژ پایین
  • MV – ولتاژ متوسط
  • HV – ولتاژ بالا
  • EHV – ولتاژ فوق العاده بالا
  • UHV – ولتاژ فوق العاده بالا

تقسیمات ولتاژ مطابق با استانداردهای بین المللی:

  • LV: < 1kV
  • MV: 1kV تا 35kV
  • HV: 35 کیلو ولت تا 230 کیلو ولت
  • EHV: 230kV تا 800kV
  • UHV: > 800 کیلو ولت

کابل های کنترل

  • CW – سیم کشی کنترل
  • I/O – رابط های ورودی/خروجی
  • FO – کابل های داده فیبر نوری

فیبر نوری ایمنی در برابر نویز ایجاد می کند و الکترونیک کنترل حساس را ایزوله می کند.

کابل های سرویس ویژه

  • SS – کابل های زره پوش سیم فولادی
  • MC – کابل های مسی با عایق معدنی
  • OF – مقاوم در برابر روغن و سوخت
  • EM – مقاوم در برابر تداخل الکترومغناطیسی

ساخت و ساز ویژه چقرمگی مکانیکی را فراهم می کند یا از عملکرد در محیط های سخت محافظت می کند.

اختصارات بین المللی ساخت کابل

هادی ها

  • CU – سیم مسی
  • AL – سیم آلومینیومی
  • ACCR – کامپوزیت هادی آلومینیومی تقویت شده

ACCR از آلیاژهای آلومینیومی پیشرفته تقویت شده با فیبر کربن برای استحکام و ظرفیت بیشتر استفاده می کند.

عایق

  • XLPE – پلی اتیلن متقاطع – مقاوم در برابر حرارت
  • EPR – لاستیک اتیلن پروپیلن – انعطاف پذیر
  • پی وی سی – پلی وینیل کلراید – متداول، کم هزینه

مواد عایق مختلف تغییرات دما، پیری و انعطاف پذیری متفاوتی را ارائه می دهند.

سپر/زره

  • STA – نوار فولادی زره پوش
  • SWA – سیم فولادی زره پوش
  • LSNH – غلاف سرب، ترکیب غیر رطوبت گیر غرق شده است

زره از کابل ها در برابر آسیب فیزیکی محافظت می کند. پوشش سرب رطوبت و تداخل الکترومغناطیسی را مسدود می کند.

روکش

  • HDPE – پلی اتیلن با چگالی بالا
  • MDPE – پلی اتیلن با چگالی متوسط
  • LDPE – پلی اتیلن با چگالی کم
  • PCP – لاستیک مصنوعی پلی کلروپرن

روکش های کابل آب بندی محیطی به علاوه مقاومت در برابر سایش و شیمیایی را فراهم می کنند.

اختصار ظرفیت کابل

  • 1C – کابل تک هسته ای
  • 3C – کابل سه هسته ای
  • 3CX – کابل سه هسته ای سه هسته ای

قرار دادن چند هسته تک هسته ای در یک ژاکت مشترک باعث صرفه جویی در هزینه در صورت نیاز به بیش از یک هادی می شود.

  • 16mm2 – سطح مقطع در mm2
  • 300 کیلو سانتی متر – مساحت هزار میل دایره ای

اندازه هادی را با واحدهای متریک و امپریالیستی استاندارد نشان می دهد. بزرگتر = مقاومت کمتر و ظرفیت بیشتر.

اختصارات ملی کابل

  • OH – تاسیسات سربار
  • UG – تاسیسات زیرزمینی
  • SUB – کابل شناور، زیر آب
  • MAR – محیط های دریایی
  • MIC – کابل های صنعت معدن

کابل‌هایی که برای محیط‌های مختلف طراحی شده‌اند، تنش‌های فیزیکی مرتبط و قرار گرفتن در معرض مواد شیمیایی را کنترل می‌کنند.

اختصارات بین المللی رتبه بندی کابل

  • 90 درجه سانتی گراد – حداکثر دمای هادی بر حسب درجه سانتی گراد
  • 15 کیلو ولت – کلاس ولتاژ، کابل های تست شده تا این سطح
  • طبقه بندی CL2 – NEC ماده 725 برای ایمنی در برابر آتش

رتبه بندی ها محدودیت های عملیاتی ایمن را برای دما، ولتاژ و عوامل دیگر تعریف می کنند.







اختصارات کابل







پسوندهای رایج کابل

  • Y – کابل حاوی هادی محافظ زمین است
  • XY – هادی های زمین جداگانه در هر هسته
  • 2X – دو گروه مدار جدا شده
  • RH – مقاوم در برابر حرارت

پسوندها طبقه بندی بیشتری در مورد قابلیت ها و گزینه های موجود ارائه می دهند.

چرا اختصارات بین المللی مهم است

رعایت کنوانسیون‌های بین‌المللی برای اختصارات هنگام منبع‌یابی و نصب کابل‌ها ممکن است بی‌اهمیت به نظر برسد. با این حال، استفاده مداوم از این اصطلاح، سردرگمی را از بین می‌برد و انتقال روان‌تر را در میان موانع زبانی و فرهنگی امکان‌پذیر می‌سازد.

خواه همکاری با سازندگان چینی در زمینه کابل‌های زیردریایی ولتاژ متوسط سفارشی یا هماهنگی پروژه‌های آمریکای جنوبی با استفاده از استانداردهای IEC به جای همتایان آمریکای شمالی، اختصارات کابل واژگان مشترکی را ارائه می‌دهند. پذیرش در سطح جهانی همچنان در حال بهبود است، اگرچه برخی از موانع منطقه ای هنوز وجود دارد.

برای حرفه‌ای‌هایی که در زیرساخت‌های انرژی که به‌طور فزاینده‌ای به هم متصل می‌شوند، تسلط به اختصارات ملی کابل شناخته‌شده جهانی برای حذف اصطکاک و سرعت پیشرفت اهمیت پیدا می‌کند. این راهنماها به عنوان یک مرجع مفید برای اختصارات احتمالی در این زمینه استفاده می شود.



اختصارات ملی کابل

  • VFD – کابل های درایو فرکانس متغیر برای اتصال درایوها به موتورها
  • N2X – کابل ضد شعله بدون هالوژن طبق استاندارد IEC
  • TPS – کابل با روکش ترموپلاستیک برای انعطاف پذیری
  • EMC – سازگاری الکترومغناطیسی برای کاهش تداخل

با ظهور فناوری کابلی جدید، اختصارات بین المللی اضافی برای نشان دادن مختصر قابلیت های کلیدی معرفی می شوند.

اختصارات ملی و بین المللی

اختصارترجمه فارسی
AFNORAFNOR – انجمن استانداردسازی فرانسه
ANSIANSI – موسسه استاندارد ملی آمریکا
ASAS – استاندارد استرالیا (استرالیا)
ASTMASTM – انجمن آمریکایی آزمایش و مواد (ایالات متحده آمریکا)
BSBS – استاندارد بریتانیا (بریتانیا)
BSIBSI – موسسه استاندارد بریتانیا (بریتانیا)
BVBV – دفتر Veritas (فرانسه)
CATVCATV – تلویزیون آنتن اجتماعی (بین المللی)
CEBECEBE – کمیته الکتروتکنیک بلژیک (بلژیک)
CEECEE – کمیسیون بین المللی قوانین تایید تجهیزات الکتریکی (بین المللی)
CEICEI – کمیسیون بین المللی الکتروتکنیکی (بین المللی)
CEMCEM – مرکز مطالعات مواد پلاستیکی (فرانسه)
CENCEN – کمیته استانداردسازی اروپا (فرانسه)
CENELECCENELEC – کمیته اروپایی استانداردسازی الکتروتکنیکی (فرانسه)
CENTCENT – مرکز ملی مطالعات مخابرات (فرانسه)
CNOMOCNOMO – کمیته استانداردسازی وسایل تولید (کمیسیون استانداردسازی ابزار و ماشین ابزار در صنعت خودروسازی فرانسه)
CSACSA – انجمن استانداردهای کانادا (کانادا)
CSTBCSTB – مرکز علمی و فنی ساختمان (فرانسه)
DEMKODEMKO – کنترل تجهیزات الکتریکی دانمارک (دانمارک)
DINDIN – موسسه استانداردسازی آلمان (آلمان)
DKEDKE – کمیسیون الکتروتکنیک آلمان در DIN و VDE (آلمان)
ENEN – استاندارد اروپا (آلمان)
FARFAR – مقررات فدرال هوافضا (ایالات متحده آمریکا)
FTZFTZ – دفتر مرکزی مخابرات (آلمان)
GOSTGOST – استاندارد دولتی (اتحادیه شوروی)
HDHD – سند هماهنگی (بین المللی)
HNHN – هماهنگ سازی استانداردها (فرانسه)
IECIEC – کمیسیون بین المللی الکتروتکنیکی (بین المللی)
IEEIEE – موسسه مهندسین برق (بریتانیا)
IEEEIEEE – موسسه مهندسین برق و الکترونیک
ISDNISDN – شبکه دیجیتال خدمات یکپارچه (بین المللی)
ISOISO – سازمان بین المللی استاندارد (بین المللی)
KEMAKEMA – بازرسی مواد الکتروتکنیکی (هلند)
LCIELCIE – آزمایشگاه مرکزی صنایع برق (فرانسه)
MILMIL – مشخصات نظامی (ایالات متحده آمریکا)
NECNEC – کد ملی برق (ایالات متحده آمریکا)
NEMANEMA – انجمن ملی تولیدکنندگان برق (ایالات متحده آمریکا)
NEMKONEMKO – کنترل تجهیزات الکتریکی نروژ (نروژ)
NENNEN – موسسه استاندارد سازی هلند (هلند)
NFNF – استانداردهای فرانسوی (فرانسه)
NFCNFC – استانداردهای فرانسوی کلاس C (فرانسه)
OVEOVE – انجمن الکتروتکنیک اتریش (اتریش)
SAESAE – انجمن مهندسین خودرو
SEKSEK – کمیسیون برق سوئد (سوئد)
SEMKOSEMKO – آژانس کنترل تجهیزات الکتریکی سوئد (سوئد)
SETISETI – بازرسی برق (فنلاند)
SEVSEV – انجمن الکتروتکنیک سوئیس (سوئیس)
SNVSNV – انجمن استانداردهای سوئیس (سوئیس)
TGLTGL – شرایط و ضوابط فنی تحویل (آلمان)
ULUL – شرکت لابراتواری بیمه‌ (ایالات متحده آمریکا)
UNIUNI – سازمان ملی اتحاد (ایتالیا)
UTEUTE – اتحادیه فنی برق (فرانسه)
VDEVDE – انجمن مهندسان برق آلمان (آلمان)
VDIVDI – انجمن مهندسان برق آلمان (آلمان)
ZVEHZVEH – انجمن مرکزی تجارت برق آلمان (آلمان)
ZVEIZVEI – انجمن تولیدکنندگان برق و الکترونیک آلمان (آلمان)



جزئیات ساخت و ساز تکمیلی

  • هادی های قطعه بندی شده یا پیوسته:
  • 7x (3.5 میلی متر مربع) – 7 رشته هر کدام 3.5 میلی متر مربع
  • 61x (0.5 میلی متر مربع) – 61 رشته از هر رشته 0.5 میلی متر مربع
  • هادی های فشرده تماس سطح با عایق را افزایش می دهند تا ظرفیت حمل جریان را افزایش دهند
  • هادی های توخالی امکان نصب عناصر فیبر نوری را برای کابل های هیبریدی فراهم می کنند

روش‌های رشته‌بندی رسانا در عین بهینه‌سازی توزیع و ظرفیت جریان، انعطاف‌پذیری را فراهم می‌کنند.

مفاهیم رتبه بندی اضافه شد

  • SSE – مناسب برای عملکرد سوئیچ SELECTOR – تست شده برای افزایش جریان در هنگام سوئیچینگ داغ
  • DIN VDE – مطابق با استاندارد صنعت آلمان برای ایمنی است
  • RO2V – مقاوم در برابر گسترش سطح شعله بر اساس استاندارد IEC

صدور گواهینامه بر اساس استانداردهای بین المللی مختلف، تضمین عملکرد ایمن و قابل اعتماد را فراهم می کند.

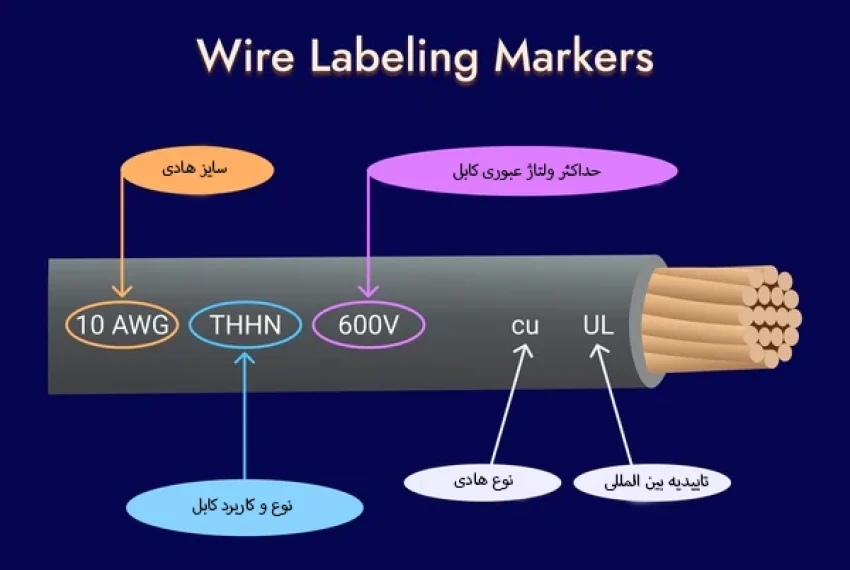

مثال خرابی کد کابل

1000 KVA 90°C VFD 3Cx300RM/50RM CU/PVC/SWA/PVC/MDPE/LSOH MAR 66/110(1.2)kV

  • 1000 کیلو ولت آمپر – کابل سطح قدرت برای دسته
  • 90 درجه سانتیگراد – حداکثر دمای هادی
  • VFD – برای درایوهای فرکانس متغیر
  • 3Cx300RM/50RM – 3 هسته، 300 میلی متر مربع فعال، 50 میلی متر مربع زمین
  • CU – هادی های مسی
  • PVC – عایق داخلی
  • SWA – سیم فولادی زره پوش
  • PVC – عایق خارجی اضافی
  • MDPE – ژاکت پلی اتیلن با چگالی متوسط
  • LSOH – هالوژن کم دود صفر
  • MAR – برای محیط های دریایی
  • 66/110 (1.2) کیلو ولت – برای 66 کیلو ولت در سراسر هسته ها و 110 کیلو ولت به زمین (ضربه 1.2 یواس) تست شده است.

تفکیک نشان می دهد که چگونه اختصارات ملی به سرعت قابلیت های کلیدی کابل را در ساخت، مواد، آزمایش و محیط های عملیاتی تعریف می کنند.



نتیجه

پیمایش در دریای اختصارات ملی و بین المللی کابل یک مهارت حیاتی برای متخصصان صنعت برق است. از درک مواد عایق گرفته تا رمزگشایی انواع کابل، این مقاله بینش متخصص را در مورد دنیای اختصارات ملی کابل ارائه کرده است. با پیشرفت فناوری و تکامل استانداردها، اطلاع از این کدها استقرار ایمن و کارآمد کابل ها را در برنامه های مختلف در سراسر جهان تضمین می کند.


سؤالات متداول

اختصار LV مربوط به کابل ها چیست؟

LV اختصار ولتاژ کم است. این کابل ها را برای عملکرد کمتر از 1 کیلو ولت تعیین می کند.

سؤال: هنگام تعیین حداکثر حد عملیاتی هادی کابل از چه واحد دمایی استفاده می شود؟

حداکثر دما به طور جهانی با درجه سانتیگراد (درجه سانتیگراد) نشان داده می شود. برای مثال دمای 90 درجه سانتی گراد برای کابل های برق رایج است.

اختصار کابل PCP به چه چیزی اشاره دارد؟

PCP اختصار پلی کلروپرن است – نوعی ژاکت لاستیکی مصنوعی که اغلب برای مقاومت در برابر روغن استفاده می شود.

چه زمانی از زره فولادی با نام اختصاری SWA استفاده می شود؟

SWA نشان دهنده کابل هایی با یک لایه زره فولادی مارپیچی است که از آسیب مکانیکی محافظت می کند و در عین حال انعطاف پذیری را حفظ می کند.

کدام اختصار برای کابل های هادی مسی سه فاز استفاده می شود؟

3C Cu به معنای سه هسته هادی مسی در یک کابل برای انتقال برق سه فاز است.
