کابل کواکسیال Rg213 CU/CU

معرفی کابل کواکسیال Rg213 CU/CU و بررسی مشخصات، کاربرد و قیمت

کابل کواکسیال Rg213 CU/CU یکی از کابل‌های پرکاربرد در انتقال سیگنال‌های فرکانس بالا و تجهیزات ارتباطی است. این کابل با امپدانس مشخصه 50 اهم طراحی می‌شود و در گروه کابل‌های کواکسیال RG213 قرار می‌گیرد. نام CU/CU به استفاده از مس در بخش هادی مرکزی و بخش شیلد اشاره دارد.

انتخاب کابل مناسب در سیستم‌های رادیویی و ارتباطی اهمیت زیادی دارد. هرگونه افت بیش از حد، نویز محیطی یا عدم تطابق امپدانس می‌تواند کیفیت سیگنال را کاهش دهد. کابل کواکسیال Rg213 CU/CU با ساختار استانداردی که دارد، گزینه‌ای مناسب برای پروژه‌هایی محسوب می‌شود که به انتقال پایدار سیگنال نیاز دارند.

این کابل برای کاربردهایی مانند سیستم‌های رادیویی، آنتن‌ها، تجهیزات RF، ارتباطات مخابراتی و برخی تجهیزات اندازه‌گیری کاربرد دارد. استفاده از مس در مسیر انتقال و بخش محافظ کابل می‌تواند به بهبود رسانایی و عملکرد الکتریکی کمک کند.

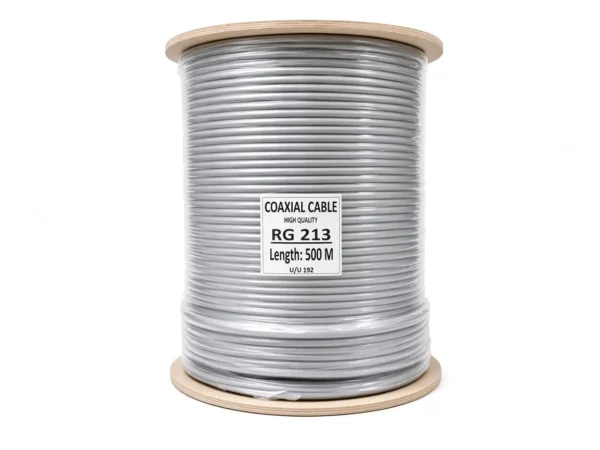

کابل کواکسیال Rg213 CU/CU

کابل کواکسیال Rg213 CU/CU چیست؟

کابل کواکسیال Rg213 CU/CU نوعی کابل کواکسیال است که برای انتقال سیگنال‌های RF طراحی می‌شود. Rg213 به یک ساختار شناخته‌شده از کابل‌های کواکسیال اشاره دارد. در این مدل عبارت اول CU به هادی مسی اشاره دارد و عبارت دوم CU نشان‌دهنده استفاده از مس در بخش شیلد است.

بسیاری از تجهیزات رادیویی، فرستنده‌ها، گیرنده‌ها و سامانه‌های آنتنی برای کار با مسیر انتقال 50 اهم طراحی می‌شوند که کابل کواکسیال Rg213 CU/CU کاربرد زیادی در این تجهیزات دارد. قطر این کابل نسبت به مدل‌های ظریف‌تر، بیشتر است بنابراین برای مسیرهایی که به کابل مقاوم‌تر نیاز دارند، این کابل انتخاب مناسبی می‌باشد.

کابل کواکسیال Rg213 CU/CU برای هر کاربرد تصویری یا مخابراتی مناسب نیست و انتخاب کابل باید با توجه به نوع سیگنال انجام شود. کابل‌های 75 اهم معمولاً در بسیاری از کاربردهای ویدیویی و تلویزیونی استفاده می‌شوند. اما کابل کواکسیال Rg213 CU/CU برای سامانه‌های 50 اهم و کاربردهای RF انتخاب می‌شود.

مشخصات فنی کابل کواکسیال Rg213 CU/CU

ساختار کابل کواکسیال Rg213 CU/CU

ساختار کابل کواکسیال Rg213 CU/CU بر اساس طراحی هم‌محور شکل می‌گیرد. این طراحی باعث می‌شود مسیر انتقال سیگنال و بخش محافظ کابل رابطه مشخصی با یکدیگر داشته باشند.

در مرکز کابل، هادی مسی قرار دارد. این بخش وظیفه انتقال سیگنال را بر عهده دارد. مس به دلیل رسانایی مناسب، یکی از مواد مهم در تولید کابل‌های ارتباطی محسوب می‌شود.

عایق‌ دی‌الکتریک اطراف هادی مرکزی قرار می‌گیرد. در عایق این کابل از پلی‌اتیلن استفاده می‌شود. این بخش علاوه بر ایجاد فاصله میان هادی و شیلد، در حفظ مشخصات الکتریکی کابل نیز نقش دارد.

شیلد مسی نیز اطراف بخش داخلی کابل قرار می‌گیرد. این شیلد با کاهش اثر بخشی از تداخلات محیطی، به پایداری مسیر انتقال کمک می‌کند. درصد پوشش شیلد میان مدل‌های مختلف یکسان نیست و باید در مشخصات فنی محصول بررسی شود.

در نهایت، روکش خارجی از بخش‌های داخلی در برابر عواملی مانند رطوبت، اشعه UV، ضربه و فشار حفاظت می‌کند. در بسیاری از کابل‌های RG213 از روکش PVC استفاده می‌شود. این روکش مقاومت خوبی در برابر عوامل محیطی و آسیب‌های فیزیکی دارد. با این حال، نوع روکش باید با شرایط محل نصب هماهنگ باشد.

ویژگی‌های کابل کواکسیال Rg213 CU/CU

✔ انتقال پایدار سیگنال در سیستم‌های 50 اهم:
امپدانس 50 اهم این کابل، آن را برای تجهیزات و مسیرهای انتقالی 50 اهم مناسب می‌کند.

✔ رسانایی مناسب:
استفاده از مس در ساختار این کابل، یکی از ویژگی‌های مهم مدل است. این موضوع برای پروژه‌هایی که کیفیت مسیر انتقال اهمیت دارد، مورد توجه قرار می‌گیرد.

✔ محافظت مناسب در برابر تداخلات محیطی:
شیلد مسی بافته‌شده می‌تواند باعث کاهش اثر نویزهای خارجی شود. میزان عملکرد واقعی به تراکم و درصد پوشش شیلد بستگی دارد.

✔ دوام مناسب برای نصب‌های فنی:
قطر و ساختار کابل کواکسیال Rg213 CU/CU، مقاومت مکانیکی مناسبی برای بسیاری از پروژه‌های ثابت ایجاد می‌کند.

✔ انعطاف‌پذیری قابل قبول:
کابل کواکسیال Rg213 CU/CU به دلیل قطر زیاد و ساختار مستحکم، انعطاف‌پذیری متوسطی دارد. این کابل برای مسیرهای ثابت و نصب‌های حرفه‌ای مناسب است. هنگام نصب باید حداقل شعاع خمش توصیه‌شده توسط سازنده رعایت شود تا به هادی، عایق و شیلد کابل آسیبی وارد نشود.

✔ امکان استفاده در پروژه‌های متنوع:
از این کابل می‌توان در پروژه‌های آنتنی، مخابراتی، رادیویی و استفاده کرد، البته تجهیزات باید با مشخصات فنی کابل سازگار باشند.

✔ مناسب برای کاربردهای RF:
کابل کواکسیال Rg213 CU/CU برای انتقال سیگنال‌های فرکانس رادیویی و اتصال تجهیزات سازگار با کابل 50 اهم کاربرد دارد.

مجموعه کابل آن علاوه بر کابل کواکسیال Rg213 CU/CU، انواع دیگری از کابل‌های کواکسیال را برای کاربردهای مختلف ارائه می‌کند.

سایر کابل‌های کواکسیال موجود در کابل آن:

• کابل کواکسیال RG6
• کابل کواکسیال RG11
• کابل کواکسیال RG58
• کابل کواکسیال RG59
• کابل کواکسیال RG174
• کابل کواکسیال RG223

کاربردهای کابل کواکسیال Rg213 CU/CU

کابل کواکسیال Rg213 CU/CU در پروژه‌های متنوعی کاربرد دارد. مهم‌ترین کاربرد آن به سیستم‌های انتقال سیگنال RF مربوط می‌شود. در ادامه به کاربردهای رایج این کابل می‌پردازیم:

📌 سیستم‌های آنتنی و رادیویی:
از کاربردهای مهم کابل کواکسیال Rg213 CU/CU، می‌توان به اتصال تجهیزات رادیویی به آنتن اشاره کرد. در این کاربرد تطابق امپدانس کابل با تجهیزات اهمیت زیادی دارد.

📌 پروژه‌های مخابراتی:
برخی تجهیزات مخابراتی از مسیرهای انتقال 50 اهم استفاده می‌کنند. در چنین شرایطی، کابل کواکسیال Rg213 CU/CU می‌تواند یکی از گزینه‌های قابل بررسی باشد.

📌 تجهیزات RF صنعتی:
پروژه‌های صنعتی که از سیگنال‌های فرکانس بالا استفاده می‌کنند، ممکن است به کابل کواکسیال مقاوم و استاندارد مانند کابل کواکسیال Rg213 CU/CU نیاز داشته باشند.

📌 تجهیزات اندازه‌گیری:
در آزمایشگاه‌ها بعضی از تجهیزات تست و اندازه‌گیری RF به کابل‌هایی با مشخصات الکتریکی مشخص نیاز دارند. در این راستا، کابل کواکسیال Rg213 CU/CU می‌تواند برای اتصالات سازگار با 50 اهم استفاده شود.

📌 ایستگاه‌های رادیویی ثابت:
در نصب‌های ثابت، دوام کابل و کیفیت انتقال مسیر سیگنال اهمیت زیادی دارد. انتخاب درست کابل بر اساس فرکانس و طول مسیر می‌تواند عملکرد سیستم را بهبود دهد.

📌 ارتباط بین تجهیزات و سامانه‌های آنتنی:
کابل کواکسیال Rg213 CU/CU برای ایجاد ارتباط میان تجهیزات سازگار و بخش‌های مختلف سیستم RF کاربرد دارد.

کاربرد کابل کواکسیال Rg213 CU/CU

تفاوت کابل کواکسیال Rg213 CU/CU و کابل کواکسیال Rg213 CU/CC

اصلی‌ترین تفاوت این دو محصول به جنس مواد استفاده‌ شده در ساختار آنها مربوط می‌شود. در مدل CU/CU، هادی مرکزی و شیلد از مس ساخته می‌شوند. در کابل کواکسیال CU/CC، هسته از یک فلز دیگر، معمولاً آلیاژ یا فولاد، تشکیل می‌شود و سطح آن با مس پوشانده می‌شود. به همین دلیل رسانایی آن از هادی تمام‌مس کمتر است.

در مدل CU/CC استفاده از هسته CC هزینه مواد اولیه را کاهش می‌دهد. بنابراین کابل می‌تواند قیمت اقتصادی‌تری داشته باشد. البته این کاهش قیمت با کاهش رسانایی همراه است. اگر در پروژه کیفیت انتقال، افت کمتر و عملکرد پایدارتر اهمیت دارد، CU/CU انتخاب بهتری است.

نکات مهم برای نصب کابل کواکسیال Rg213 CU/CU

برای اینکه کابل کواکسیال RG213 CU/CU بهترین عملکرد را داشته باشد، علاوه بر انتخاب کابل مناسب، نحوه نصب نیز اهمیت زیادی دارد. هنگام اجرای کابل‌کشی، نکات زیر را رعایت کنید:

• کابل کواکسیال RG213 CU/CU، کابلی نسبتا ضخیم است و نباید آن را با زاویه تند خم کرد. خم کردن شدید به هادی، عایق و شیلد آسیب می‌زند.
• هنگام کابل‌کشی، کابل را با فشار زیاد نکشید. کشش شدید می‌تواند ساختار داخلی کابل را تغییر دهد و عملکرد آن را کاهش دهد.
• مسیر کابل کواکسیال را از کابل‌های برق فشار قوی و منابع تولیدکننده نویز باید فاصله داشته باشد.
• از کانکتورهای مناسب استفاده کنید. کانکتور باید با قطر کابل و امپدانس 50 اهم سازگار باشد.
• کانکتورها را به‌ درستی نصب و محکم کنید. اتصال نادرست می‌تواند باعث ناپایداری سیگنال یا قطع‌ و‌ وصل شدن سیستم شود.
• اگر کابل در فضای بیرونی نصب می‌شود، از قرارگیری آن در معرض آسیب مکانیکی، رطوبت و شرایط محیطی نامناسب جلوگیری کنید. برای نصب مستقیم در فضای باز، مشخصات روکش محصول را بررسی کنید.
• قبل از نصب، طول مسیر و فرکانس کاری سیستم را بررسی کنید. هرچه فرکانس و طول مسیر افزایش پیدا کند، افت سیگنال نیز بیشتر می‌شود.
• پس از نصب کابل، اتصالات و کیفیت سیگنال را بررسی کنید تا از عملکرد صحیح مسیر مطمئن شوید.

قیمت کابل کواکسیال Rg213 CU/CU

قیمت کابل کواکسیال Rg213 CU/CU ثابت نیست و به عوامل مختلفی بستگی دارد. یکی از مهم‌ترین عوامل، مقدار مس استفاده‌ شده در ساختار کابل است. کیفیت مواد اولیه نیز می‌تواند بر قیمت نهایی تأثیر بگذارد.

متراژ سفارش عامل مهم دیگری در تعیین قیمت نهایی کابل است. پروژه‌های عمده ممکن است شرایط خرید متفاوتی نسبت به سفارش‌های متراژی داشته باشند. نوع روکش و مشخصات فنی نیز در قیمت محصول اثر دارند.

بهتر است قبل از بررسی قیمت کابل کواکسیال Rg213 CU/CU، ابتدا نیاز پروژه را مشخص کنید. کابل ارزان‌تر همیشه انتخاب اقتصادی‌تری نیست. اگر کابل با تجهیزات سازگار نباشد، هزینه‌های اصلاح کابل‌کشی می‌تواند افزایش پیدا کند.

برای استعلام قیمت روز کابل کواکسیال Rg213 CU/CU کلیک کنید.

خرید کابل کواکسیال Rg213 CU/CU

برای خرید کابل کواکسیال Rg213 CU/CU ابتدا نیاز پروژه خود را مشخص کنید. اگر قصد اتصال تجهیزات رادیویی یا آنتنی دارید، امپدانس تجهیزات را بررسی کنید. اگر سیستم برای مسیر 50 اهم طراحی شده باشد، این کابل می‌تواند گزینه مناسبی باشد.

هنگام خرید این موارد را بررسی کنید:

• امپدانس کابل با تجهیزات سازگار باشد.
• جنس هادی مرکزی و شیلد را بررسی کنید.
• قطر خارجی کابل را با فضای نصب تطبیق دهید.
• فرکانس کاری سیستم را مشخص کنید.
• طول واقعی مسیر را اندازه بگیرید.
• میزان افت قابل قبول را در نظر بگیرید.
• شرایط محیط نصب را بررسی کنید.
• شعاع خمش مناسب را رعایت کنید.
• مشخصات فنی محصول را از فروشنده دریافت کنید.

هنگام خرید کابل کواکسیال Rg213 CU/CU، دریافت مشاوره فنی اهمیت زیادی دارد؛ زیرا یک انتخاب صحیح باید بر اساس تجهیزات، طول مسیر و شرایط نصب انجام شود. در این راستا مجموعه کابل آن می‌تواند در انتخاب کابل مناسب برای پروژه به شما کمک کند.

این مجموعه با ارائه انواع کابل‌های کواکسیال، شبکه، مخابراتی، سیم و کابل برق امکان تأمین محصولات متنوع برای پروژه‌های مختلف را فراهم می‌کند. تنوع بالای محصولات، کیفیت مناسب، قیمت رقابتی، تأمین مستقیم، مشاوره تخصصی پیش از خرید، امکان خرید عمده و متراژی و ارسال سریع از مهم‌ترین مزایای مجموعه کابل آن است.

جمع‌بندی

کابل کواکسیال Rg213 CU/CU یک کابل 50 اهم برای کاربردهای RF و سیستم‌های ارتباطی سازگار است. استفاده از مس در هادی مرکزی و شیلد از ویژگی‌های مهم این مدل محسوب می‌شود. این کابل در سیستم‌های آنتنی، رادیویی، مخابراتی، تجهیزات RF و برخی کاربردهای آزمایشگاهی کاربرد ویژه‌ای دارد. البته انتخاب کابل باید با توجه به امپدانس تجهیزات، فرکانس کاری، طول مسیر و میزان افت قابل قبول انجام گیرد.

اگر به دنبال کابل کواکسیالی برای یک مسیر 50 اهم هستید، کابل کواکسیال Rg213 CU/CU می‌تواند یکی از گزینه‌های مناسب برای خرید باشد. با این حال، پیش از خرید حتماً مشخصات دقیق محصول را با نیاز پروژه مطابقت دهید.

سوالات متداول

1. کابل کواکسیال Rg213 CU/CU برای چه کاربردهایی مناسب است؟
✅ این کابل برای سیستم‌های رادیویی، آنتن‌ها، ارتباطات RF، برخی تجهیزات مخابراتی و تجهیزات اندازه‌گیری سازگار با 50 اهم کاربرد دارد.

2. آیا کابل کواکسیال Rg213 CU/CU امپدانس 75 اهم دارد؟
✅ خیر. کابل کواکسیال Rg213 CU/CU دارای امپدانس 50 اهم است.

3. تفاوت RG213 CU/CU با RG213 CU/CC چیست؟
✅ تفاوت اصلی به ساختار مواد به‌کاررفته در کابل مربوط می‌شود. در مدل CU/CU، هادی مرکزی و شیلد از مس ساخته می‌شوند. در مدل CU/CC، هسته از یک فلز دیگر تشکیل می‌شود و سطح آن با مس پوشانده می‌شود.

4. آیا این کابل برای استفاده در فضای باز مناسب است؟
✅ این موضوع به جنس روکش و مشخصات سازنده بستگی دارد. روکش PVC معمولا برای نصب در فضای باز مناسب است اما برای مقاومت بیشتر و افزایش طول عمر کابل استفاده از داکت یا لوله فلکسی توصیه می‌شود.

5. هنگام خرید کابل کواکسیال Rg213 CU/CU به چه نکاتی توجه کنیم؟
✅ امپدانس، جنس هادی، نوع شیلد، درصد پوشش، میزان افت، نوع روکش، طول مسیر و فرکانس کاری مهم‌ترین موارد هستند.

برای کسب اطلاعات بیشتر درباره کابل کواکسیال Rg213 CU/CU و یا دریافت مشاوره با کارشناسان مجموعه کابل آن تماس حاصل فرمایید.
