5 کابل برق مناسب برای سیستم ذخیره سازی باتری

کابل برق مناسب برای سیستم ذخیره سازی باتری

مقدمه ای بر کابل های برق برای سیستم های ذخیره سازی باتری

در دنیای ذخیره‌سازی انرژی، کابل برق مناسب برای سیستم ذخیره سازی باتری نقش مهمی دارند. این کابل ها خطوط حیاتی هستند که باتری ها را به سیستم های الکتریکی متصل می کنند و امکان انتقال کارآمد انرژی را فراهم می کنند. همانطور که ما به سمت آینده ای پیش می رویم که تحت سلطه منابع انرژی تجدیدپذیر و شبکه های هوشمند است، اهمیت سیستم های ذخیره باتری قابل اعتماد و کارآمد را نمی توان اغراق کرد. در قلب این سیستم ها کابل های برق قرار دارند که همه اینها را ممکن می کنند.

کابل برق مناسب برای سیستم ذخیره سازی باتری به طور ویژه برای رسیدگی به نیازهای منحصر به فرد برنامه های ذخیره سازی انرژی طراحی شده اند. آنها باید بتوانند جریان های بالا، نوسانات ولتاژ و اغلب شرایط محیطی سخت را تحمل کنند. کابل های مناسب می توانند عملکرد، ایمنی و طول عمر سیستم ذخیره سازی باتری را به میزان قابل توجهی بهبود بخشند.

در این راهنمای جامع، انواع کابل‌های برق مورد استفاده در برنامه‌های ذخیره‌سازی باتری، ویژگی‌های آنها و نحوه انتخاب کابل‌های مناسب برای نیازهای خاص خود را بررسی خواهیم کرد. چه در حال کار بر روی یک سیستم باتری صنعتی در مقیاس بزرگ یا یک راه اندازی مسکونی کوچک باشید، درک نقش کابل های برق برای بهینه سازی راه حل ذخیره انرژی شما کلیدی است.

اهمیت انتخاب کابل های برق مناسب برای سیستم های باتری

انتخاب مناسب کابل برق مناسب برای سیستم ذخیره سازی باتری فقط مربوط به اتصال نقطه A به نقطه B نیست. انتخاب کابل ها می تواند تأثیرات گسترده ای بر عملکرد کلی، کارایی و ایمنی کل باتری داشته باشد. سیستم ذخیره سازی در اینجا به این دلیل است که انتخاب صحیح بسیار مهم است:

  1. کارایی: کابل های مناسب تلفات برق را در حین انتقال انرژی به حداقل می رساند و اطمینان می دهد که انرژی ذخیره شده بیشتری به مقصد مورد نظر خود می رسد.
  2. ایمنی: کابل های دارای رتبه بندی مناسب خطر گرم شدن بیش از حد، اتصال کوتاه و آتش سوزی الکتریکی را کاهش می دهند.
  3. دوام: کابل های با کیفیت بالا که برای کاربردهای ذخیره سازی باتری طراحی شده اند، می توانند در برابر سختی های استفاده مداوم و محیط های خشن مقاومت کنند.
  4. عملکرد سیستم: کابل های صحیح می توانند عملکرد کلی سیستم باتری از جمله نرخ شارژ و دشارژ را بهبود بخشند.
  5. مقرون به صرفه بودن : در حالی که کابل های با کیفیت ممکن است هزینه اولیه بالاتری داشته باشند، می توانند از طریق بهبود کارایی و کاهش نیازهای تعمیر و نگهداری منجر به صرفه جویی قابل توجه در طولانی مدت شوند.
  6. تناسب : استفاده از کابل های مناسب تضمین می کند که سیستم ذخیره سازی باتری شما مطابق با استانداردها و مقررات صنعتی است.

با درک اهمیت انتخاب مناسب کابل، می توانید تصمیمات آگاهانه ای بگیرید که برای سال های آینده به نفع سیستم ذخیره سازی باتری شما خواهد بود.





کابل برق مناسب برای سیستم ذخیره سازی باتری

کابل برق مناسب برای سیستم ذخیره سازی باتری



انواع کابل های برق مورد استفاده در برنامه های ذخیره سازی باتری

چندین نوع کابل برق مناسب برای سیستم های ذخیره باتری وجود دارد که هر کدام برای کاربردها و محیط های خاصی طراحی شده اند. بیایید برخی از رایج ترین انواع را بررسی کنیم:

1. کابل های برق فشار قوی

این کابل ها برای سیستم های ذخیره سازی باتری در مقیاس بزرگ طراحی شده اند که معمولاً در برنامه های کاربردی درجه یک استفاده می شوند. آنها می توانند ولتاژهایی از 1 کیلو ولت تا بیش از 500 کیلو ولت را تحمل کنند.

2. کابل های انعطاف پذیر

این کابل‌ها برای سیستم‌های ذخیره‌سازی باتری مسکونی و تجاری کوچک ایده‌آل هستند، این کابل‌ها به راحتی نصب می‌شوند و می‌توانند فضاهای تنگ را در خود جای دهند.

3. کابل های برق مقاوم در برابر آتش

این کابل ها به طور ویژه برای حفظ یکپارچگی مدار در شرایط آتش سوزی طراحی شده اند و آنها را برای سیستم های ذخیره سازی باتری در ساختمان ها یا محیط های حساس بسیار مهم می کند.

4. کابل های کم مقاومت

این کابل ها برای به حداقل رساندن تلفات برق طراحی شده اند، این کابل ها برای به حداکثر رساندن راندمان انتقال انرژی در سیستم های ذخیره سازی باتری عالی هستند.

5. کابل های مقاوم در برابر دما

این کابل ها که برای مقاومت در برابر دمای شدید طراحی شده اند، برای نصب باتری در فضای باز یا محیط های با دمای بالا مناسب هستند.

6. کابل های برق محافظ

این کابل ها دارای محافظ اضافی برای کاهش تداخل الکترومغناطیسی هستند که به ویژه در محیط های الکترونیکی حساس مهم است.

بیایید این نوع کابل ها را در جدولی با هم مقایسه کنیم تا ویژگی ها و کاربردهای آنها را بهتر درک کنیم:

نوع کابل محدوده ولتاژ بهترین برای ویژگی های کلیدی
ولتاژ بالا 1 کیلوولت – 500+ کیلوولت سیستم های در مقیاس بزرگ ظرفیت بالا، عایق قوی
انعطاف پذیر تا 1 کیلو ولت سیستم های مسکونی نصب آسان، صرفه جویی در فضا
مقاوم در برابر آتش مختلف برنامه های کاربردی حیاتی ایمنی حفظ یکپارچگی در هنگام آتش سوزی
مقاومت کم مختلف سیستم های متمرکز بر کارایی تلفات برق را به حداقل می رساند
مقاوم در برابر دما مختلف محیط های بیرونی/دمای بالا مقاومت در برابر دمای شدید
محافظ مختلف محیط های حساس به EMI کاهش تداخل الکترومغناطیسی

هر یک از این نوع کابل ها نقاط قوت خاص خود را دارند و برای کاربردهای خاص در حوزه سیستم های ذخیره سازی باتری مناسب هستند. در بخش‌های بعدی، به بررسی عمیق‌تر هر نوع می‌پردازیم و کاربرد آن‌ها را با جزئیات بیشتری بررسی می‌کنیم.

کابل های برق ولتاژ بالا برای سیستم های باتری در مقیاس بزرگ

وقتی صحبت از سیستم‌های ذخیره‌سازی باتری در مقیاس بزرگ می‌شود، مانند آن‌هایی که توسط شرکت‌های برق یا در کاربردهای صنعتی استفاده می‌شوند، کابل‌های برق با ولتاژ بالا بهترین انتخاب هستند. این کابل برق مناسب برای سیستم ذخیره سازی باتری به گونه‌ای طراحی شده‌اند که مقادیر زیادی انرژی را به طور کارآمد و ایمن اداره کنند.

کابل های ولتاژ بالا مورد استفاده در برنامه های ذخیره سازی باتری معمولاً به سه دسته تقسیم می شوند:

  1. ولتاژ متوسط (1 کیلو ولت تا 33 کیلو ولت)
  2. ولتاژ بالا (33 کیلو ولت تا 230 کیلو ولت)
  3. ولتاژ فوق العاده بالا (230 کیلو ولت و بالاتر)

انتخاب به نیازهای خاص سیستم ذخیره سازی باتری و شبکه ای که به آن متصل است بستگی دارد.

ویژگی های کلیدی کابل های برق فشار قوی:

  1. عایق قوی: این کابل ها از مواد عایق پیشرفته مانند پلی اتیلن متقاطع (XLPE) یا لاستیک اتیلن پروپیلن (EPR) برای مقاومت در برابر ولتاژ بالا استفاده می کنند.
  2. اندازه هادی بزرگ : برای رسیدگی به جریان های بالا، این کابل ها اغلب هادی های آلومینیومی یا مسی بزرگی دارند.
  3. چند لایه: کابل های ولتاژ بالا معمولاً چندین لایه دارند، از جمله صفحه های هادی، صفحه های عایق و غلاف های فلزی برای محافظت و عملکرد بیشتر.
  4. Advanced Shielding: برای به حداقل رساندن تداخل الکترومغناطیسی و محافظت در برابر آسیب های خارجی.

برنامه های کاربردی:

  • سیستم های ذخیره انرژی در مقیاس شبکه
  • مزارع خورشیدی و بادی در مقیاس کاربردی با ذخیره سازی باتری یکپارچه
  • ریزشبکه های صنعتی با بانک های باتری بزرگ
  • توزیع برق برای مراکز داده بزرگ با سیستم باتری پشتیبان

ملاحظات نصب:

نصب کابل های فشار قوی برای سیستم های ذخیره سازی باتری نیاز به دانش و تجهیزات تخصصی دارد. این کابل ها به دلیل اندازه و الزامات ایمنی، اغلب در زیر زمین دفن می شوند یا از طریق مجراهای اختصاصی عبور می کنند. پایان و اتصال مناسب برای اطمینان از یکپارچگی اتصال الکتریکی بسیار مهم است.

با استفاده از کابل‌های ولتاژ بالا، سیستم‌های ذخیره‌سازی باتری در مقیاس بزرگ می‌توانند به طور موثر به شبکه متصل شوند، مقادیر زیادی انرژی را ذخیره کرده و آن را در صورت نیاز توزیع کنند و نقش مهمی در تثبیت شبکه‌های برق و یکپارچه‌سازی منابع انرژی تجدیدپذیر ایفا کنند.

کابل های انعطاف پذیر برای راه حل های ذخیره سازی باتری مسکونی

برای کاربردهای مقیاس کوچکتر، به ویژه در سیستم‌های ذخیره‌سازی باتری مسکونی و تجاری کوچک، کابل‌های برق انعطاف‌پذیر مزایای متعددی را ارائه می‌کنند. این کابل برق مناسب برای سیستم ذخیره سازی باتری به گونه‌ای طراحی شده‌اند که نصب آسان، فضای کارآمد و سازگار با پیکربندی‌های مختلف باشد.

ویژگی های کلیدی کابل های برق انعطاف پذیر:

  1. انعطاف پذیری: همانطور که از نام آن پیداست، این کابل ها می توانند بدون آسیب رساندن به هادی های داخلی یا عایق خم شوند و بپیچند.
  2. طراحی فشرده: کابل های انعطاف پذیر اغلب دارای قطر کمتری در مقایسه با کابل های سفت و سخت با همان ظرفیت هستند که آنها را برای فضاهای تنگ ایده آل می کند.
  3. سهولت نصب: انعطاف پذیری آنها امکان مسیریابی آسان تر در اطراف موانع و از طریق دیوارها یا مجراها را فراهم می کند.
  4. دوام : این کابل ها علیرغم انعطاف پذیری که دارند به گونه ای طراحی شده اند که در برابر فشارهای روزانه سیستم ذخیره سازی باتری مقاومت کنند.
  5. گزینه های مختلف اندازه گیری : موجود در طیف وسیعی از اندازه ها برای مطابقت با نیازهای مختلف قدرت سیستم های مسکونی.

برنامه های کاربردی:

  • سیستم های ذخیره سازی باتری خانگی (به عنوان مثال، Tesla Powerwall، LG Chem RESU)
  • سیستم های PV خورشیدی در مقیاس کوچک با باتری پشتیبان
  • سیستم های باتری RV و دریایی
  • سیستم های برق کوچک خارج از شبکه

مقایسه با کابل های صلب:

بیایید کابل های انعطاف پذیر را با کابل های سفت و سخت سنتی برای ذخیره سازی باتری های مسکونی مقایسه کنیم:

ویژگی کابل های انعطاف پذیر کابل های صلب
سهولت نصب بالا متوسط
بهره وری فضا عالی خوب
هزینه کمی بالاتر پایین
دوام در حرکت عالی متوسط
اندازه های موجود محدوده وسیع محدوده وسیع
بهترین برای فضاهای تنگ، پیکربندی مجدد مکرر تاسیسات ثابت، اجرای مستقیم

نکات نصب:

  1. از خم شدن تیز که می تواند به کابل آسیب برساند یا ظرفیت حمل جریان آن را کاهش دهد، خودداری کنید.
  2. از تکنیک های مدیریت کابل مناسب برای جلوگیری از استرس در اتصالات استفاده کنید.
  3. از اندازه صحیح بر اساس حداکثر جریان سیستم باتری خود اطمینان حاصل کنید.
  4. دستورالعمل های سازنده را برای حداقل شعاع خمش دنبال کنید.

کابل های انعطاف پذیر، تاسیسات ذخیره سازی باتری های مسکونی را در دسترس تر و سازگارتر می کند. آنها به صاحبان خانه و مشاغل کوچک اجازه می دهند تا به راحتی ذخیره باتری را در سیستم های الکتریکی موجود خود ادغام کنند و راه را برای استقلال انرژی و کارایی بیشتر هموار کنند.

کابل های برق مقاوم در برابر آتش برای ایمنی ذخیره سازی باتری

ایمنی در هر سیستم الکتریکی از اهمیت بالایی برخوردار است، اما به ویژه در هنگام کار با ذخیره سازی باتری بسیار مهم است. کابل های برق مقاوم در برابر آتش یک جزء حیاتی در تضمین ایمنی و قابلیت اطمینان سیستم های ذخیره سازی باتری، به ویژه در ساختمان ها یا محیط های حساس هستند.

چه چیزی کابل را در برابر آتش مقاوم می کند؟

کابل های برق مقاوم در برابر آتش مناسب برای سیستم های ذخیره سازی باتری برای حفظ یکپارچگی مدار برای مدت مشخصی در هنگام قرار گرفتن در معرض آتش طراحی شده اند. این امر از طریق:

  1. مواد عایق ویژه: مانند نوار میکا، لاستیک سیلیکونی یا مواد سرامیک پذیر که در معرض دمای بالا یک زغال محافظ تشکیل می دهند.
  2. غلاف بیرونی مقاوم در برابر شعله: ساخته شده از موادی مانند ترکیبات هالوژن صفر دود کم (LSZH).
  3. ساختار مقاوم: برای مقاومت در برابر آسیب فیزیکی در شرایط آتش سوزی.

ویژگی های کلیدی کابل های برق مقاوم در برابر آتش:

  1. یکپارچگی مدار : تداوم الکتریکی را حتی در صورت قرار گرفتن در معرض آتش برای مدت مشخصی (مثلاً 30 دقیقه، 60 دقیقه یا 120 دقیقه) حفظ می کند.
  2. انتشار دود کم: مشکلات دید را در حین تخلیه کاهش می دهد.
  3. هالوژن صفر: انتشار گازهای سمی را هنگام سوختن به حداقل می رساند.
  4. مقاومت در برابر دما : می تواند در برابر درجه حرارت بالا بدون شکست مقاومت کند.

برنامه های کاربردی:

  • سیستم های ذخیره سازی باتری در ساختمان های مسکونی و تجاری
  • ذخیره سازی انرژی در بیمارستان ها، مراکز داده و سایر امکانات حیاتی
  • سیستم های باتری صنعتی که خطر آتش سوزی در آنها نگران کننده است
  • تاسیسات ذخیره سازی باتری زیرزمینی یا بسته

طبقه بندی مقاومت در برابر آتش:

کابل های مقاوم در برابر آتش اغلب بر اساس عملکردشان در تست های استاندارد آتش نشانی طبقه بندی می شوند. در اینجا مقایسه ای از طبقه بندی های رایج وجود دارد:

طبقه بندی مقاومت در برابر آتش کاربردهای معمولی
PH30 30 دقیقه سیستم های اعلام حریق اولیه
PH60 60 دقیقه روشنایی اضطراری، سیستم های باتری کوچک
PH120 120 دقیقه سیستم های حیاتی، نصب باتری های بزرگ

ملاحظات ایمنی:

در حالی که کابل های مقاوم در برابر آتش به طور قابل توجهی ایمنی را افزایش می دهند، آنها باید بخشی از یک استراتژی جامع ایمنی در برابر آتش باشند که شامل:

  1. اندازه و نصب مناسب کابل
  2. نگهداری و بازرسی منظم
  3. یکپارچه سازی با سیستم های تشخیص و اطفاء حریق
  4. رعایت مقررات ایمنی آتش نشانی محلی

با استفاده از کابل های برق مقاوم در برابر آتش در سیستم های ذخیره سازی باتری، می توانیم خطر حوادث مربوط به آتش سوزی را به میزان قابل توجهی کاهش دهیم و اطمینان حاصل کنیم که سیستم های برق حیاتی حتی در شرایط اضطراری فعال می مانند. این لایه ایمنی اضافه شده بسیار مهم است زیرا ذخیره سازی باتری به طور فزاینده ای در ساختمان ها و زیرساخت های ما یکپارچه می شود.

تاثیر مواد کابل بر راندمان ذخیره سازی باتری

انتخاب مواد کابلی نقش مهمی در کارایی کلی یک سیستم ذخیره سازی باتری دارد. دو ماده اولیه مورد استفاده برای هادی ها در کابل برق مناسب برای سیستم ذخیره سازی باتری مس و آلومینیوم هستند. هر کدام مجموعه ای از ویژگی های خاص خود را دارند که بر عملکرد، هزینه و مناسب بودن برای کاربردهای مختلف تأثیر می گذارد.

کابل های مسی

مس به دلیل رسانایی عالی، انتخاب سنتی برای هادی های الکتریکی بوده است.

مزایا:

رسانایی بالاتر (حدود 60 درصد رسانایی بیشتر از آلومینیوم)

  • مقاومت در برابر خوردگی بهتر
  • استحکام کششی بالاتر
  • قطر کابل کوچکتر برای همان ظرفیت حمل جریان

معایب:

  • هزینه بالاتر
  • وزن سنگین تر

کابل های آلومینیومی

در سال های اخیر، آلومینیوم محبوبیت زیادی به دست آورده است، به خصوص برای اندازه های هادی بزرگتر.

مزایا:

  • هزینه کمتر (اغلب 50-70٪ ارزان تر از مس)
  • وزن سبک تر (حدود 30 درصد وزن مس برای رسانایی یکسان)
  • رسانایی خوب (هر چند کمتر از مس)

معایب:

  • قطر کابل بزرگتر برای همان ظرفیت حمل جریان مورد نیاز است
  • اگر به درستی خاتمه داده نشود، مستعد خوردگی است
  • استحکام کششی کمتر

جدول مقایسه: کابل های مس در مقابل آلومینیوم

فاکتور مس آلومینیوم
رسانایی بالاتر پایین
هزینه بالاتر پایین
وزن سنگین تر فندک
مقاومت در برابر خوردگی بهتر خوب (با درمان مناسب)
اندازه کابل برای جریان یکسان کوچکتر بزرگتر
انعطاف پذیری خوب خوب
مقاومت کششی بالاتر پایین

تاثیر بر راندمان ذخیره سازی باتری

  1. مقاومت و اتلاف نیرو: مقاومت کمتر به معنای اتلاف توان کمتر در حین انتقال انرژی است. رسانایی بالاتر مس منجر به مقاومت کمتر می شود و به طور بالقوه کارایی کلی سیستم را بهبود می بخشد.
  2. عملکرد دما : هر دو ماده در دماهای مختلف عملکرد متفاوتی دارند. مس به طور کلی در شرایط سخت خواص خود را بهتر حفظ می کند.
  3. قابلیت اطمینان طولانی مدت: نصب و نگهداری مناسب، به ویژه برای آلومینیوم، برای جلوگیری از مسائلی مانند خوردگی گالوانیکی در نقاط اتصال، بسیار مهم است.
  4. ملاحظات نصب : وزن سبک تر آلومینیوم می تواند نصب را آسان تر کند، به خصوص برای سیستم های بزرگتر.
  5. کارایی هزینه: در حالی که آلومینیوم ارزان تر است، نیاز به اندازه کابل بزرگتر ممکن است برخی از صرفه جویی در هزینه را از نظر نصب و فضای مورد نیاز جبران کند.

انتخاب مواد مناسب

انتخاب بین مس و آلومینیوم به عوامل مختلفی بستگی دارد:

  • اندازه سیستم: برای سیستم های مسکونی کوچکتر، ممکن است مس به دلیل محدودیت فضا ارجح باشد. برای سیستم های صنعتی بزرگتر، آلومینیوم می تواند مقرون به صرفه تر باشد.
  • شرایط محیطی: در محیط های خورنده، مس ممکن است انتخاب بهتری باشد.
  • محدودیت های بودجه: اگر هزینه اولیه عامل اصلی باشد، آلومینیوم می تواند جذاب تر باشد.
  • بازده بلند مدت: برای سیستم هایی که به حداکثر رساندن راندمان بسیار مهم است، رسانایی برتر مس ممکن است هزینه بالاتر آن را توجیه کند.

در نتیجه، مس و آلومینیوم هر دو جای خود را در سیستم های ذخیره سازی باتری دارند. نکته کلیدی این است که الزامات خاص سیستم خود از جمله اهداف کارایی، بودجه و محیط نصب را به دقت در نظر بگیرید تا بهترین انتخاب را داشته باشید. در برخی موارد، یک رویکرد ترکیبی با استفاده از مس برای گیج‌های کوچک‌تر و آلومینیوم برای اندازه‌گیری‌های بزرگ‌تر ممکن است تعادل بهینه عملکرد و هزینه را فراهم کند.

کابل های برق با مقاومت کم برای به حداکثر رساندن انتقال انرژی

در دنیای ذخیره سازی باتری، کارایی کلیدی است. هر ذره انرژی از دست رفته در انتقال، بیتی است که قابل استفاده یا فروش نیست. اینجاست که کابل های برق با مقاومت کم مناسب برای سیستم های ذخیره سازی باتری وارد بازی می شوند. این کابل ها به طور خاص برای به حداقل رساندن تلفات برق در حین انتقال انرژی طراحی شده اند و آنها را برای به حداکثر رساندن کارایی سیستم های ذخیره سازی باتری بسیار مهم می کند.

درک مقاومت در کابل های برق

مقاومت الکتریکی در کابل چیزی است که باعث افت برق می شود. با عبور برق از کابل، مقداری از انرژی آن به دلیل این مقاومت به گرما تبدیل می شود. میزان مقاومت به عوامل مختلفی بستگی دارد:

  1. مواد کابل (همانطور که در بخش قبل بحث شد)
  2. طول کابل
  3. سطح مقطع کابل
  4. دما

ویژگی های کابل های برق با مقاومت کم

  1. اندازه هادی بهینه : سطح مقطع بزرگتر مقاومت را کاهش می دهد.
  2. مواد با کیفیت بالا: استفاده از مس یا آلومینیوم با خلوص بالا.
  3. عایق پیشرفته: برای مدیریت گرما و اجازه دادن به ظرفیت های جریان بالاتر.
  4. هادی های رشته ای : چندین رشته نازک به جای یک هادی ضخیم، انعطاف پذیری را بدون کاهش رسانایی بهبود می بخشد.

مزایای کابل های کم مقاومت در ذخیره سازی باتری

  1. بازده بهبود یافته: انرژی کمتری به عنوان گرما در طول شارژ و تخلیه از دست می رود.
  2. خروجی توان بالاتر: مقدار بیشتری از انرژی ذخیره شده به مقصد می رسد.
  3. تولید حرارت کاهش یافته: مقاومت کمتر به معنای گرمای کمتر، کاهش نیازهای خنک کننده و مشکلات حرارتی بالقوه است.
  4. طول عمر کابل: استرس گرمایی کمتر می تواند به عمر عملیاتی طولانی تر منجر شود.
  5. پتانسیل برای اندازه کابل های کوچکتر: در برخی موارد، طراحی با مقاومت کم می تواند قطر کابل کمتری را ایجاد کند و در فضا و وزن صرفه جویی کند.

مقایسه: کابل‌های استاندارد در مقابل مقاومت کم

بیایید کابل های استاندارد را با جایگزین های کم مقاومت مقایسه کنیم:

فاکتور کابل های استاندارد کابل های کم مقاومت
هزینه اولیه پایین بالاتر
بهره وری انرژی خوب عالی
تولید گرما بالاتر پایین
طول کابل مناسب کوتاهتر طولانی تر
تاثیر بر کارایی سیستم متوسط بالا

برنامه های کاربردی

کابل های کم مقاومت به ویژه در موارد زیر مفید هستند:

  1. مزارع باتری در مقیاس بزرگ: جایی که حتی افزایش بازده کوچک به صرفه جویی قابل توجه در انرژی منجر می شود.
  2. اتصالات از راه دور: بین بانک های باتری و اینورترها یا نقاط اتصال به شبکه.
  3. برنامه های با جریان بالا: جایی که به حداقل رساندن تلفات برای عملکرد سیستم بسیار مهم است.
  4. یکپارچه سازی انرژی های تجدیدپذیر: بهبود کارایی کلی در سیستم هایی که خورشید/باد را با ذخیره سازی باتری ترکیب می کنند.

ملاحظات ### هنگام انتخاب کابل های کم مقاومت

  1. تحلیل هزینه در مقابل سود: صرفه جویی انرژی بلند مدت را در مقابل هزینه اولیه بالاتر محاسبه کنید.
  2. نیازهای سیستم: اطمینان حاصل کنید که کابل ها تمام استانداردهای ایمنی و نظارتی را برای برنامه شما رعایت می کنند.
  3. عوامل نصب : هر گونه الزامات یا محدودیت های نصب خاص را در نظر بگیرید.
  4. توسعه آینده: کابل هایی را انتخاب کنید که بتوانند رشد بالقوه سیستم را در خود جای دهند.

با استفاده از کابل های برق با مقاومت کم در سیستم های ذخیره سازی باتری، اپراتورها می توانند کارایی کلی سیستم را به میزان قابل توجهی بهبود بخشند. در حالی که این کابل ها ممکن است هزینه اولیه بالاتری داشته باشند، مزایای طولانی مدت در صرفه جویی در انرژی و بهبود عملکرد اغلب سرمایه گذاری را توجیه می کند، به خصوص در تاسیسات بزرگتر یا حیاتی تر.

کابل های برق برای سیستم های ذخیره باتری خارج از شبکه

سیستم‌های ذخیره‌سازی باتری خارج از شبکه چالش‌ها و الزامات منحصر به فردی را برای کابل برق مناسب برای سیستم ذخیره سازی باتری ارائه می‌کنند. این سیستم ها اغلب در محیط های از راه دور یا چالش برانگیز کار می کنند و قابلیت اطمینان، دوام و کارایی را حتی مهم تر می کنند. بیایید نیازها و ملاحظات خاص کابل های برق در برنامه های ذخیره سازی باتری خارج از شبکه را بررسی کنیم.

الزامات کلیدی برای کابل های برق خارج از شبکه

  1. دوام : باید در شرایط محیطی سخت مانند دماهای شدید، رطوبت، و قرار گرفتن در معرض اشعه ماوراء بنفش مقاومت کند.
  2. انعطاف پذیری: اغلب برای پیمایش تاسیسات پیچیده در تنظیمات غیر استاندارد مورد نیاز است.
  3. بازده بالا: به حداقل رساندن تلفات توان در سیستم هایی با منابع انرژی محدود بسیار مهم است.
  4. مقاومت در برابر خوردگی: به ویژه در محیط های ساحلی یا بسیار مرطوب مهم است.
  5. ویژگی های ایمنی : مانند افزایش عایق و خواص ضد شعله.

انواع کابل هایی که معمولا در سیستم های خارج از شبکه استفاده می شوند

  1. کابل های خورشیدی PV: مخصوص اتصال پنل های خورشیدی به سیستم های باتری.
  2. کابل های اتصال باتری : برای اتصال باتری های جداگانه در بانک باتری.
  3. کابل های برق اصلی: برای اتصال بانک باتری به اینورترها و کنترلرهای شارژ.
  4. کابل های زمینی: برای ایمنی در تاسیسات خارج از شبکه ضروری است.

مقایسه انواع کابل برای سیستم های خارج از شبکه

نوع کابل استفاده اولیه ویژگی های کلیدی
کابل PV خورشیدی اتصال پنل به کنترلر مقاوم در برابر اشعه ماوراء بنفش، ضد آب و هوا
اتصال باتری بین باتری کوتاه، بسیار انعطاف پذیر، ظرفیت جریان بالا
کابل های برق اصلی باتری به اینورتر/بار مقاومت کم، راندمان بالا
کابل های ارت زمین ایمنی مقاوم در برابر خوردگی، مطابق با استانداردهای ایمنی

ملاحظات ویژه برای برنامه های خارج از شبکه

  1. سایزبندی برای افت ولتاژ : اندازه مناسب کابل برای به حداقل رساندن افت ولتاژ در فواصل طولانی بسیار مهم است.
  2. رتبه بندی دما: کابل ها باید برای دماهای شدیدی که ممکن است با آن مواجه شوند درجه بندی شوند.
  3. محافظت مکانیکی: حفاظت اضافی ممکن است در برابر آسیب فیزیکی ناشی از حیات وحش یا عوامل محیطی مورد نیاز باشد.
  4. مژولاریت: کابل ها باید امکان گسترش یا پیکربندی مجدد سیستم را آسان کنند.
  5. طول عمر: با توجه به ماهیت راه دور بسیاری از سیستم های خارج از شبکه، کابل ها باید عمر عملیاتی طولانی داشته باشند تا نیازهای تعمیر و نگهداری را به حداقل برسانند.

بهترین روش ها برای نصب کابل در سیستم های خارج از شبکه

  1. از لوله ها یا سینی های کابل برای محافظت از کابل ها در برابر آسیب های محیطی استفاده کنید.
  2. اجرای مدیریت کابل مناسب برای جلوگیری از استرس در اتصالات و امکان نگهداری آسان.
  3. از جعبه های اتصال و اتصالات ضد آب برای محافظت از نقاط اتصال استفاده کنید.
  4. به طور منظم کابل ها را برای علائم سایش، به ویژه در محیط های شدید بازرسی کنید.
  5. برای بهبود قابلیت اطمینان سیستم، افزونگی را در کابل های حیاتی در نظر بگیرید.

نوآوری در کابل های برق خارج از شبکه

نوآوری های اخیر در فناوری کابل منجر به بهبودهایی شده است که به ویژه برای سیستم های خارج از شبکه مفید است:

  1. مواد عایق پیشرفته: ارائه حفاظت بهتر در برابر عوامل محیطی.
  2. کابل های هیبریدی: ترکیبی از خطوط برق و ارتباط برای سیستم های هوشمند خارج از شبکه.
  3. طراحی سبک و با استحکام بالا: حمل و نقل و نصب در مکان های دور راحت تر.
  4. کابل های خود ترمیم شونده: با ترکیبات ویژه ای که می توانند آسیب های جزئی را به طور خودکار ترمیم کنند.

با انتخاب مناسب کابل برق مناسب برای سیستم ذخیره سازی باتری در برنامه های خارج از شبکه، طراحان سیستم می توانند قابلیت اطمینان، کارایی و طول عمر را حتی در چالش برانگیزترین محیط ها تضمین کنند. انتخاب و نصب مناسب این کابل ها نقش مهمی در عملکرد کلی و موفقیت راه حل های ذخیره سازی باتری خارج از شبکه ایفا می کند.

کابل های برق مقاوم در برابر دما برای نصب باتری

مدیریت دما یکی از جنبه‌های حیاتی سیستم‌های ذخیره‌سازی باتری است و این امر به کابل‌های برق مورد استفاده در این تاسیسات گسترش می‌یابد. کابل برق مناسب برای سیستم ذخیره سازی باتری باید بتوانند طیف وسیعی از دماها را، هم از عوامل محیطی و هم از گرمای تولید شده در حین کار، تحمل کنند. بیایید به اهمیت کابل های مقاوم در برابر دما و کاربردهای آنها در سیستم های ذخیره سازی باتری بپردازیم.

چرا مقاومت در برابر دما مهم است

  1. بازده عملیاتی: کابل هایی که می توانند عملکرد را در محدوده دمایی حفظ کنند، کارایی سیستم را تضمین می کنند.
  2. ایمنی: گرمای بیش از حد می تواند منجر به خرابی عایق و خطرات احتمالی آتش سوزی شود.
  3. طول عمر: کابل هایی که در برابر دمای شدید مقاومت می کنند، معمولاً عمر عملیاتی بیشتری دارند.
  4. تطبیق پذیری: کابل های مقاوم در برابر دما امکان نصب در آب و هوا و شرایط مختلف را می دهند.

ویژگی های کلیدی کابل های برق مقاوم در برابر دما

  1. مواد عایق پیشرفته: مانند پلی اتیلن متقاطع (XLPE) یا لاستیک اتیلن پروپیلن (EPR).
  2. هادی های با دمای بالا : اغلب از مس یا آلیاژ آلومینیوم آنیل شده استفاده می شود.
  3. لایه های مدیریت حرارتی: برخی از کابل ها دارای لایه های خاصی برای دفع موثرتر گرما هستند.
  4. ژاکت بیرونی قوی: برای محافظت در برابر عوامل محیطی و آسیب فیزیکی.

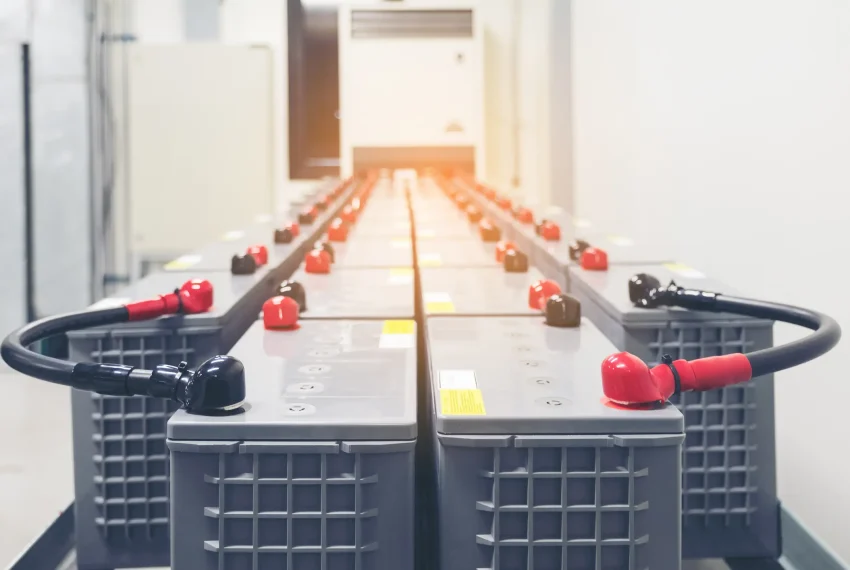

کابل برق مناسب برای سیستم ذخیره سازی باتری

کابل برق مناسب برای سیستم ذخیره سازی باتری



درجه بندی دما و معانی آنها

کابل های مقاوم در برابر دما معمولاً برای حداکثر دمای هادی و دمای محیط درجه بندی می شوند. در اینجا مقایسه رتبه بندی های رایج وجود دارد:

امتیاز حداکثر دمای هادی کاربردهای معمولی
60 درجه سانتی گراد 60 درجه سانتی گراد (140 درجه فارنهایت) تاسیسات اولیه داخلی
75 درجه سانتی گراد 75 درجه سانتی گراد (167 درجه فارنهایت) استاندارد مسکونی/تجاری
90 درجه سانتی گراد 90 درجه سانتی گراد (194 درجه فارنهایت) صنعتی و با کارایی بالا
105 درجه سانتیگراد + 105 درجه سانتیگراد + (221 درجه فارنهایت +) محیط های افراطی، برنامه های تخصصی

برنامه های کاربردی در سیستم های ذخیره سازی باتری

  1. نصب باتری در فضای باز: جایی که کابل ها ممکن است در معرض نور مستقیم خورشید و آب و هوای شدید قرار بگیرند.
  2. سیستم های با چگالی توان بالا: جایی که تولید گرما در طول چرخه های شارژ/دشارژ قابل توجه است.
  3. آب و هوای صحرا یا گرمسیری : برای سیستم های باتری که در محیط های دائماً گرم کار می کنند.
  4. تاسیسات با آب و هوای سرد: جایی که کابل ها باید در دماهای بسیار پایین انعطاف پذیر و کاربردی باقی بمانند.
  5. تنظیمات صنعتی: جایی که ممکن است دمای محیط به دلیل فرآیندهای نزدیک افزایش یابد.

مقایسه: کابل‌های استاندارد در مقابل کابل‌های دمای بالا

فاکتور کابل های استاندارد کابل های دمای بالا
محدوده دما باریکتر گسترده تر
هزینه اولیه پایین بالاتر
طول عمر در شرایط فوق العاده کوتاهتر طولانی تر
انعطاف پذیری در دماهای پایین محدود بهتر
مناسب برای استفاده در فضای باز محدود عالی

ملاحظات نصب

  1. اندازه مناسب : حتی کابل های مقاوم در برابر دما نیز باید اندازه مناسبی داشته باشند تا از گرم شدن بیش از حد جلوگیری شود.
  2. تهویه: از جریان هوای کافی در اطراف کابل ها، به ویژه در فضاهای بسته اطمینان حاصل کنید.
  3. انبساط و انقباض : امکان انبساط حرارتی در مسیرهای کابل و در نقاط پایانی را فراهم کنید.
  4. بازرسی های منظم : برای علائم استرس گرمایی یا تخریب، به ویژه در محیط های شدید نظارت کنید.
  5. قطعات سازگار: از کانکتورها و پایانه هایی استفاده کنید که برای محدوده دمایی یکسان با کابل درجه بندی شده اند.

نوآوری در کابل های مقاوم در برابر دما

پیشرفت‌های اخیر منجر به کابل‌هایی با قابلیت مدیریت دما بهتر شده است:

  1. مواد تقویت شده با نانو: بهبود اتلاف گرما و عملکرد کلی.
  2. پایش هوشمند دما: کابل هایی با سنسورهای یکپارچه برای نظارت بر دما در زمان واقعی.
  3. مواد با دمای فوق العاده بالا: ترکیبات جدیدی که مرزهای مقاومت در برابر دما را فشار می دهند.
  4. سیستم های خنک کننده هیبریدی: کابل هایی که برای کار با راه حل های خنک کننده فعال برای کاربردهای شدید طراحی شده اند.

با استفاده از کابل های برق مقاوم در برابر دما در تاسیسات ذخیره باتری، طراحان سیستم می توانند عملکرد قابل اعتماد را در طیف وسیعی از شرایط محیطی تضمین کنند. این کابل‌ها نه تنها ایمنی و طول عمر را افزایش می‌دهند، بلکه امکان طراحی و مکان‌های انعطاف‌پذیر سیستم را نیز فراهم می‌کنند. همانطور که فناوری ذخیره سازی باتری به تکامل خود ادامه می دهد و برنامه های کاربردی را در تنظیمات متنوع تر پیدا می کند، نقش کابل های مقاوم در برابر دما در اطمینان از قابلیت اطمینان و کارایی سیستم اهمیت بیشتری پیدا می کند.

دستورالعمل های نصب کابل های برق در ذخیره سازی باتری

نصب مناسب کابل برق مناسب برای سیستم ذخیره سازی باتری برای اطمینان از ایمنی، کارایی و طول عمر کل سیستم بسیار مهم است. پیروی از بهترین روش ها در حین نصب می تواند از بسیاری از مشکلات رایج جلوگیری کرده و عملکرد سیستم را بهینه کند. بیایید دستورالعمل های کلیدی برای نصب کابل های برق در برنامه های ذخیره سازی باتری را بررسی کنیم.

برنامه ریزی قبل از نصب

  1. بررسی طراحی سیستم: اطمینان حاصل کنید که مشخصات کابل با الزامات سیستم مطابقت دارد.
  2. برنامه ریزی مسیر کابلی: کارآمدترین و ایمن ترین مسیرها را برای مسیرهای کابلی ترسیم کنید.
  3. ارزیابی محیطی: عواملی مانند دما، رطوبت و قرار گرفتن در معرض عناصر را در نظر بگیرید.
  4. تطابق با مقررات: کدهای محلی و استانداردهای قابل اجرا در تاسیسات ذخیره سازی باتری را مرور کنید.

اقدامات احتیاطی ایمنی

  1. سیستم را خاموش کنید: همیشه روی سیستم های بدون انرژی کار کنید و از روش های قفل/تاگوت مناسب پیروی کنید.
  2. تجهیزات حفاظت شخصی (PPE): از PPE مناسب شامل دستکش های عایق و عینک ایمنی استفاده کنید.
  3. بازرسی ابزار: اطمینان حاصل کنید که همه ابزارها در شرایط خوبی هستند و برای کارهای الکتریکی درجه بندی شده اند.
  4. ایمنی محل کار: محل کار را تمیز، خشک و روشن نگه دارید.

جابجایی و آماده سازی کابل

  1. ذخیره سازی مناسب : کابل ها را قبل از نصب در یک منطقه تمیز و خشک نگهداری کنید.
  2. بازکردن با دقت: از تجهیزات مناسب برای بازکردن کابل ها بدون پیچ و تاب یا پیچ خوردگی استفاده کنید.
  3. Bend Radius: حداقل شعاع خم مشخص شده توسط سازنده را رعایت کنید تا از آسیب جلوگیری شود.
  4. برش کابل: از ابزارهای مناسب برای ایجاد برش های تمیز و مستقیم بدون ساییدگی استفاده کنید.
  5. آماده سازی انتهایی: انتهای کابل را به درستی جدا کرده و برای خاتمه آماده کنید.

بهترین روش های نصب

  1. پشتیبانی و ایمن سازی:
    • از سینی های کابل، مجراها یا تکیه گاه های مناسب استفاده کنید.
    • کابل ها را در فواصل منظم محکم کنید تا از افتادگی آن ها جلوگیری شود.
    • امکان انبساط حرارتی در طولانی مدت.
  2. جداسازی و گروه بندی :
    • جداسازی مناسب بین کابل های برق و کنترل را حفظ کنید.
    • کابل ها را بر اساس سطح ولتاژ و نوع گروه بندی کنید.
  3. زمینه و اتصال:
    • از اتصال زمین مناسب محافظ کابل و محفظه های فلزی اطمینان حاصل کنید.
    • نمودارهای اتصال زمین سیستم را دقیقاً دنبال کنید.
  4. خاتمه و اتصالات:
    • از بند و کانکتورهای مناسب برای اندازه و نوع کابل استفاده کنید.
    • از اتصالات محکم و ایمن برای جلوگیری از هات اسپات اطمینان حاصل کنید.
    • گشتاور مناسب را روی اتصالات پیچی اعمال کنید.
  5. حفاظت از محیط زیست:
    • از محفظه های ضد آب برای نصب در فضای باز استفاده کنید.
    • از درزگیرهای مناسب یا انقباض حرارتی در ورودی کابل استفاده کنید.
  6. برچسب گذاری و مستندسازی:
    • برای شناسایی آسان همه کابل ها را به وضوح برچسب بزنید.
    • مسیرهای کابل، انواع و اتصالات را در نمودارهای سیستم مستند کنید.

اشتباهات رایج نصب که باید از آنها اجتناب کنید

  1. کشش بیش از حد کابل ها در حین نصب
  2. فراتر از حداکثر کشش کششی
  3. سلب نادرست منجر به سوراخ شدن هادی ها
  4. پشتیبانی ناکافی که منجر به استرس کابل می شود
  5. اختلاط نامناسب انواع یا اندازه های کابل
  6. بی توجهی به محاسبه افت ولتاژ در طولانی مدت

چک های پس از نصب

  1. بازرسی بصری: هرگونه آسیب یا فشار قابل مشاهده روی کابل ها را بررسی کنید.
  2. تست مقاومت عایق: یکپارچگی عایق کابل را بررسی کنید.
  3. تست پیوستگی: از اتصالات مناسب و عدم وجود وقفه اطمینان حاصل کنید.
  4. بررسی قطبیت: قطبیت صحیح را در نقاط پایانی بررسی کنید.
  5. تصویربرداری حرارتی: پس از روشن شدن، از دوربین های حرارتی برای شناسایی نقاط داغ استفاده کنید.

ملاحظات نگهداری در حین نصب

  1. برای دسترسی آینده برای نگهداری و بازرسی برنامه ریزی کنید.
  2. سیستم های نظارتی را در جایی که برای ردیابی مداوم عملکرد مناسب است نصب کنید.
  3. ارائه مستندات واضح برای پرسنل تعمیر و نگهداری.

مقایسه: نصب حرفه ای در مقابل DIY

جنبه نصب و راه اندازی حرفه ای نصب و راه اندازی DIY
تخصص سطح تخصص بالا متفاوت است، بالقوه محدود
هزینه هزینه اولیه بالاتر هزینه اولیه کمتر، احتمال اشتباهات پرهزینه
رعایت انطباق مطمئن با کدها خطر عدم رعایت
گارانتی اغلب شامل ضمانت نصب ممکن است گارانتی محصول را باطل کند
زمان به طور معمول تکمیل سریعتر می تواند بیشتر طول بکشد، به خصوص برای تازه کارها
ایمنی آموزش رویه های ایمنی افزایش خطرات ایمنی

با پیروی از این دستورالعمل‌های نصب، می‌توانید اطمینان حاصل کنید که کابل برق مناسب برای سیستم ذخیره سازی باتری به درستی، ایمن و کارآمد نصب شده‌اند. نصب صحیح کلیدی برای به حداکثر رساندن عملکرد و طول عمر سیستم ذخیره سازی باتری شما و همچنین تضمین ایمنی سیستم و اپراتورهای آن است. به یاد داشته باشید، هنگامی که شک دارید، همیشه بهتر است با یک نصاب حرفه ای مشورت کنید یا آن را استخدام کنید، به خصوص برای سیستم های ذخیره سازی باتری بزرگتر یا پیچیده تر.



کابل برق مناسب برای سیستم ذخیره سازی باتری

کابل برق مناسب برای سیستم ذخیره سازی باتری



استانداردها و گواهینامه ها برای کابل های برق در ذخیره انرژی

رعایت استانداردها و دریافت گواهینامه های مناسب جنبه های حیاتی برای اطمینان از ایمنی، قابلیت اطمینان و عملکرد کابل برق مناسب برای سیستم ذخیره سازی باتری است. این استانداردها و گواهینامه ها چارچوبی را برای تولیدکنندگان، نصب کنندگان و کاربران نهایی فراهم می کند تا اطمینان حاصل شود که کابل ها الزامات خاصی را برای استفاده در برنامه های ذخیره سازی انرژی برآورده می کنند. بیایید استانداردها و گواهینامه های کلیدی مربوط به کابل های برق در سیستم های ذخیره سازی باتری را بررسی کنیم.

سازمان های استاندارد کلیدی

  1. کمیسیون بین المللی الکتروتکنیکی (IEC): سازمان جهانی استانداردهای برق و الکترونیک.
  2. آزمایشگاه های بیمه گر (UL): استانداردهای ایمنی را توسعه می دهد و خدمات صدور گواهینامه را ارائه می دهد.
  3. مؤسسه مهندسین برق و الکترونیک (IEEE): انجمن حرفه ای که استانداردهایی را برای کاربردهای مختلف الکتریکی ایجاد می کند.
  4. کد ملی برق (NEC) : استاندارد ایالات متحده برای طراحی، نصب، و بازرسی ایمن برق.
  5. سازمان بین المللی استاندارد (ISO): استانداردهای بین المللی را در صنایع مختلف توسعه می دهد.

استانداردهای مهم برای کابل های برق در ذخیره سازی باتری

  1. IEC 60502: استاندارد برای کابل های برق با عایق اکسترود شده و لوازم جانبی آنها.
  2. UL 4703: استاندارد برای سیم فتوولتائیک، که اغلب در کاربردهای خورشیدی + ذخیره سازی استفاده می شود.
  3. IEC 62933: استانداردهای مخصوص سیستم های ذخیره انرژی الکتریکی.
  4. IEEE 1547: استاندارد برای اتصال منابع توزیع شده با سیستم های قدرت الکتریکی.
  5. NEC ماده 480: باتری های ذخیره سازی، از جمله الزامات کابل را پوشش می دهد.

گواهینامه هایی که باید جستجو کنید

  1. لیست UL : نشان دهنده انطباق با استانداردهای ایمنی UL است.
  2. علامت گذاری CE : نشان دهنده مطابقت با استانداردهای بهداشت، ایمنی و حفاظت از محیط زیست برای محصولات فروخته شده در منطقه اقتصادی اروپا است.
  3. تطابق با RoHS: اطمینان حاصل می کند که کابل ها عاری از مواد خطرناک هستند.
  4. گواهینامه TÜV: گواهینامه آلمان برای ایمنی و کیفیت.
  5. گواهی CSA: گواهی انجمن استانداردهای کانادا که در آمریکای شمالی به رسمیت شناخته شده است.

مقایسه استانداردهای کلیدی

استاندارد منطقه فوکوس ارتباط جغرافیایی
IEC 60502 ساخت و تست کابل بین المللی
UL 4703 سیم فتوولتائیک آمریکای شمالی، اما در سطح جهانی شناخته شده
NEC ماده 480 نصب و راه اندازی ذخیره سازی باتری ایالات متحده
IEC 62933 سیستم های ذخیره انرژی بین المللی
IEEE 1547 اتصال به شبکه بین المللی، با تمرکز ایالات متحده

مزایای استانداردسازی و صدور گواهینامه

  1. تضمین ایمنی: اطمینان حاصل می کند که کابل ها حداقل الزامات ایمنی را برآورده می کنند.
  2. ثبات عملکرد : معیاری برای عملکرد کابل ارائه می دهد.
  3. قابلیت همکاری : سازگاری بین اجزای مختلف سیستم را تسهیل می کند.
  4. تطابق با مقررات : به برآوردن الزامات قانونی و بیمه ای کمک می کند.
  5. کنترل کیفیت: پروتکل های ساخت و آزمایش را ایجاد می کند.

جنبه های کلیدی تحت پوشش استانداردها

  1. ویژگی های الکتریکی: رتبه های ولتاژ، ظرفیت جریان، مقاومت عایق.
  2. خواص مکانیکی: انعطاف پذیری، استحکام کششی، مقاومت در برابر ضربه.
  3. عوامل محیطی: درجه بندی دما، مقاومت در برابر اشعه ماوراء بنفش، مقاومت در برابر رطوبت.
  4. عملکرد آتش: بازدارندگی شعله، انتشار دود، سمیت.
  5. مقاومت شیمیایی: توانایی مقاومت در برابر قرار گرفتن در معرض روغن ها، اسیدها و سایر مواد شیمیایی.

چالش در استانداردسازی

  1. تکنولوژی به سرعت در حال تکامل: استانداردها باید همگام با پیشرفت فناوری باتری و کابل باشد.
  2. هماهنگی جهانی: تفاوت در استانداردهای منطقه ای می تواند پروژه های بین المللی را پیچیده کند.
  3. نیازهای کاربردی خاص: استانداردهای عمومی ممکن است تمام جنبه های برنامه های تخصصی ذخیره سازی انرژی را پوشش ندهند.

بهترین شیوه ها برای انطباق

  1. آگاه باشید: به طور مرتب به روز رسانی استانداردهای مربوطه را بررسی کنید.
  2. تأیید کننده تامین کننده: اطمینان حاصل کنید که تامین کنندگان کابل اسناد گواهینامه مناسب را ارائه می کنند.
  3. تست شخص ثالث: آزمایش اضافی را برای برنامه های کاربردی مهم در نظر بگیرید.
  4. مستندات: سوابق انطباق را برای همه کابل های نصب شده حفظ کنید.
  5. آموزش: اطمینان حاصل کنید که تیم های نصب با استانداردهای مربوطه و الزامات صدور گواهینامه آشنا هستند.

روندهای آینده در استانداردها و گواهینامه ها

  1. یکپارچه سازی شبکه هوشمند: استانداردهای جدید با تمرکز بر ادغام ذخیره سازی باتری با فناوری های شبکه هوشمند.
  2. امنیت سایبری: افزایش تمرکز بر استانداردهای انتقال داده در سیستم های کابلی هوشمند.
  3. پایداری: تاکید فزاینده بر اثرات زیست محیطی و ارزیابی چرخه عمر در استانداردهای کابل.
  4. کاربردهای توان بالا: توسعه استانداردهایی برای کاربردهای ولتاژ و جریان فوق العاده بالا در ذخیره سازی انرژی در مقیاس بزرگ.

رعایت این استانداردها و دریافت گواهینامه های مناسب برای کابل برق مناسب برای سیستم ذخیره سازی باتری فقط یک الزام قانونی نیست. این یک گام مهم در تضمین ایمنی، قابلیت اطمینان و کارایی تاسیسات ذخیره‌سازی انرژی است. همانطور که صنعت ذخیره سازی انرژی به رشد و تکامل خود ادامه می دهد، به روز ماندن با آخرین استانداردها و گواهینامه ها برای تولید کنندگان، نصب کنندگان و اپراتورهای سیستم به طور یکسان ضروری است.

کابل های برق محافظ برای کاهش تداخل الکترومغناطیسی

در دنیای سیستم های ذخیره سازی باتری، تداخل الکترومغناطیسی (EMI) می تواند چالش های قابل توجهی برای عملکرد و قابلیت اطمینان سیستم ایجاد کند. کابل های برق محافظت شده نقش مهمی در کاهش این مسائل دارند. این کابل برق مناسب برای سیستم ذخیره سازی باتری به گونه‌ای طراحی شده‌اند که هم انتشار و هم دریافت تداخل الکترومغناطیسی را به حداقل می‌رسانند و عملکرد روان کل سیستم را تضمین می‌کنند.

درک تداخل الکترومغناطیسی در ذخیره سازی باتری

EMI می تواند از منابع مختلفی در سیستم ذخیره سازی باتری باشد:

  1. اینورترها و مبدل های قدرت
  2. سوئیچینگ فرکانس بالا در کنترلرهای شارژ
  3. منابع خارجی مانند تجهیزات الکتریکی نزدیک یا خطوط برق

اثرات EMI می تواند شامل موارد زیر باشد:

  • خرابی داده ها در سیستم های نظارت و کنترل
  • کاهش راندمان به دلیل تداخل سیگنال
  • مسائل ایمنی احتمالی در صورت تحت تأثیر قرار گرفتن سیستم های کنترلی

کابل های محافظ چگونه کار می کنند

کابل های محافظ معمولاً از چندین جزء تشکیل شده اند:

  1. هادی : هسته ای که جریان الکتریکی را حمل می کند
  2. عایق: هادی را احاطه می کند
  3. سپر: یک لایه رسانا که میدان های الکترومغناطیسی را مسدود می کند
  4. جلف بیرونی: از کل مجموعه کابل محافظت می کند

سپر با جذب یا انعکاس تابش الکترومغناطیسی کار می کند و از تأثیر آن بر سیگنال های داخل کابل یا فرار برای تداخل با تجهیزات دیگر جلوگیری می کند.

انواع محافظ

  1. Foil Shielding: لایه نازکی از فویل آلومینیومی
    • مزایا: سبک وزن، محافظت خوب در فرکانس بالا
    • معایب: کمتر موثر برای فرکانس های پایین، می تواند شکننده باشد
  2. محافظ بافته: مش بافته شده از سیم های مسی نازک
    • مزایا: انعطاف پذیر، حفاظت کلی خوب
    • معایب: برای فرکانس های بالا به اندازه فویل موثر نیست
  3. محافظت ترکیبی: هم از فویل و هم از قیطان استفاده می کند
    • مزایا: محافظت عالی در تمام فرکانس ها
    • معایب: گران تر، انعطاف پذیری کمتر

مقایسه انواع محافظ

نوع محافظ حفاظت EMI انعطاف پذیری هزینه وزن
فویل مناسب برای فرکانس های بالا بالا کم نور
بافته در کل خوب متوسط متوسط متوسط
ترکیبی عالی کم بالا سنگین

برنامه های کاربردی در سیستم های ذخیره سازی باتری

کابل های محافظ در موارد زیر اهمیت ویژه ای دارند:

  1. اتصالات اینورتر: جایی که سوئیچینگ با فرکانس بالا می تواند EMI قابل توجهی ایجاد کند
  2. سیستم مدیریت باتری (BMS) سیم کشی : برای محافظت از داده های حساس و سیگنال های کنترلی
  3. رابط گرید-Tie: جایی که EMI خارجی شبکه ممکن است بر عملکرد سیستم تأثیر بگذارد
  4. نصب باتری در مقیاس بزرگ: جایی که چندین قطعه پرقدرت در مجاورت یکدیگر قرار دارند.

بهترین روش‌های نصب برای کابل‌های محافظ

  1. زمینه مناسب: اطمینان حاصل کنید که محافظ در یک انتها به درستی زمین شده است تا از حلقه های زمین جلوگیری شود.
  2. جداسازی: کابل های برق محافظت شده را از کابل های سیگنال بدون محافظ دور نگه دارید
  3. اجتناب از شکستن: تداوم سپر را در طول اجرای کابل حفظ کنید
  4. خاتمه : از کانکتورهای محافظ مناسب در نقاط پایانی استفاده کنید
  5. شعاع خمش: حداقل شعاع خمشی مشخص شده توسط سازنده را رعایت کنید

مزایای استفاده از کابل های محافظ در ذخیره سازی باتری

  1. یکپارچگی سیگنال بهبود یافته: انتقال دقیق داده ها را برای نظارت و کنترل تضمین می کند.
  2. قابلیت اطمینان سیستم افزایش یافته: خطر خرابی های مربوط به EMI را کاهش می دهد.
  3. تطابق با مقررات EMC: به رعایت استانداردهای سازگاری الکترومغناطیسی کمک می کند
  4. کاهش تداخل : تداخل بین کابل های مجاور را به حداقل می رساند
  5. آینده-مقاله: سیستم را برای افزایش بالقوه EMI با رشد نصب یا تغییر تجهیزات نزدیک آماده می کند.

اشکالات احتمالی

  1. هزینه بالاتر: کابل های محافظ عموماً گران تر از جایگزین های بدون محافظ هستند.
  2. افزایش وزن و حجم: می تواند نصب را در فضاهای تنگ چالش برانگیزتر کند.
  3. نصب پیچیده تر: نیاز به توجه دقیق به زمین و خاتمه دارد

چه زمانی از کابل های محافظ استفاده کنیم

زمانی که:

  1. نصب در محیطی با سطوح EMI بالا است
  2. این سیستم شامل تجهیزات الکترونیکی حساس است
  3. انطباق با مقررات نیاز به کاهش EMI دارد
  4. کابل کشی طولانی لازم است و حساسیت به تداخل را افزایش می دهد
  5. کابل های پرمصرف و کم مصرف باید در مجاورت یکدیگر اجرا شوند





کابل برق مناسب برای سیستم ذخیره سازی باتری

کابل برق مناسب برای سیستم ذخیره سازی باتری





نوآوری در فناوری کابل محافظ

پیشرفت های اخیر عبارتند از:

  1. نانو مواد: استفاده از فناوری نانو برای ایجاد سپرهای موثرتر و سبک وزن
  2. Smart Shielding: کابل هایی با قابلیت نظارت داخلی EMI
  3. مواد هیبریدی: ترکیب مواد محافظ مختلف برای عملکرد بهینه
  4. انعطاف پذیری بهبود یافته: طرح های جدیدی که بدون به خطر انداختن انعطاف پذیری، محافظ بهتری را ارائه می دهند.

طراحان و اپراتورها با استفاده از کابل های برق محافظ در سیستم های ذخیره سازی باتری می توانند تاثیر تداخل الکترومغناطیسی را به میزان قابل توجهی کاهش دهند. این نه تنها عملکرد و قابلیت اطمینان سیستم را بهبود می بخشد، بلکه به اطمینان از انطباق با مقررات EMC به طور فزاینده ای کمک می کند. در حالی که کابل های محافظ ممکن است سرمایه گذاری اولیه بالاتری را نشان دهند، مزایای آنها از نظر یکپارچگی سیستم و قابلیت اطمینان طولانی مدت اغلب بیشتر از هزینه اضافی است، به خصوص در برنامه های ذخیره سازی باتری حیاتی یا با کارایی بالا.

نوآوری در کابل های برق برای کاربردهای ذخیره سازی باتری

حوزه ذخیره سازی باتری به سرعت در حال پیشرفت است و با آن، فناوری پشت کابل برق مناسب برای سیستم ذخیره سازی باتری نیز در حال پیشرفت است. این نوآوری‌ها به دلیل نیاز به راندمان بالاتر، ایمنی بهبود یافته و عملکرد بهبود یافته در برنامه‌های ذخیره‌سازی انرژی به‌طور فزاینده‌ای پیچیده و خواستار هدایت می‌شوند. بیایید برخی از پیشرفت‌های پیشرفته در فناوری کابل برق برای سیستم‌های ذخیره‌سازی باتری را بررسی کنیم.

1. کابل های هوشمند با سنسورهای یکپارچه

توضیح: این کابل ها دارای حسگرهای داخلی هستند که می توانند پارامترهای مختلف را در زمان واقعی نظارت کنند.

ویژگی:

  • پایش دما
  • سنجش جریان و ولتاژ
  • تشخیص کرنش برای تنش مکانیکی
  • یکپارچه سازی فیبر نوری برای انتقال داده ها

مزایا:

  • تشخیص زودهنگام مشکلات احتمالی
  • بهبود برنامه ریزی تعمیر و نگهداری
  • افزایش ایمنی از طریق نظارت در زمان واقعی
  • مدیریت عملکرد کلی سیستم بهتر

2. کابل های فوق العاده انعطاف پذیر و پرقدرت

توضیح: مواد و طرح‌های جدید کابل‌هایی را امکان‌پذیر می‌سازد که می‌توانند با حفظ انعطاف‌پذیری استثنایی، قدرت بالایی را تحمل کنند.

ویژگی:

  • عایق های پلیمری پیشرفته
  • هادی های مهندسی نانو
  • طرح های چند رشته ای با هندسه بهینه

مزایا:

  • نصب آسانتر در فضاهای تنگ
  • کاهش تنش مکانیکی در طول چرخه حرارتی
  • دوام بهبود یافته در برنامه های متحرک (به عنوان مثال، برای ایستگاه های تعویض باتری)

3. کابل های خود ترمیم شونده

توضیحات: کابل هایی با قابلیت تعمیر خودکار آسیب های جزئی به عایق یا محافظ خود.

ویژگی:

  • میکروکپسول هایی با عوامل شفابخش تعبیه شده در عایق
  • پلیمرهای حافظه دار که می توانند ترک های کوچک را ببندند
  • نانوذرات رسانا که می توانند شکاف های محافظ را پر کنند

مزایا:

  • افزایش طول عمر کابل
  • کاهش نیاز به تعمیر و نگهداری
  • قابلیت اطمینان بهبود یافته در محیط های خشن

4. کابل های ابررسانا با دمای بالا

توضیح: کابل هایی که از مواد ابررسانا برای کاهش چشمگیر مقاومت و تلفات برق استفاده می کنند.

ویژگی:

  • مقاومت نزدیک به صفر در دمای عملیاتی
  • طراحی فشرده با چگالی توان بالا
  • سیستم های خنک کننده برودتی یکپارچه

مزایا:

  • تلفات برق بسیار کم در فواصل طولانی
  • قابلیت تحمل جریان های بسیار بالا
  • امکان صرفه جویی قابل توجه در فضا در تاسیسات بزرگ

5. مواد کابلی زیست تخریب پذیر و قابل بازیافت

توضیح: کابل هایی با در نظر گرفتن پایداری محیطی و با استفاده از مواد سازگار با محیط زیست طراحی شده اند.

ویژگی:

  • پلیمرهای زیستی برای عایق کاری
  • اجزای قابل جداسازی آسان برای بازیافت
  • کاهش مصرف مواد مضر

مزایا:

  • اثرات زیست محیطی کمتر
  • دفع آسان تر در پایان عمر
  • رعایت مقررات زیست محیطی سختگیرانه فزاینده

مقایسه فن آوری های نوآورانه کابل

فناوری مزیت کلیدی چالش اصلی بهترین اپلیکیشن
کابل های هوشمند نظارت در زمان واقعی هزینه و پیچیدگی تاسیسات حیاتی و با ارزش
کابل های فوق انعطاف پذیر سهولت نصب تعادل انعطاف پذیری با دوام سیستم های فشرده یا متحرک
کابل های خود ترمیم کننده کاهش تعمیر و نگهداری محدود به آسیب جزئی محیط های سخت یا دور
کابل های ابررسانا تلفات بسیار کم نیازهای خنک کننده سیستم های پرقدرت در مقیاس بزرگ
کابل های سازگار با محیط زیست پایداری عملکرد تطبیق مصالح سنتی پروژه های حساس به محیط زیست

6. فن آوری های محافظ پیشرفته

توضیح: رویکردهای جدید برای محافظ الکترومغناطیسی که حفاظت برتر را با وزن و حجم کمتر ارائه می دهد.

ویژگی:

  • مواد با مهندسی نانو برای افزایش اثربخشی محافظ
  • متامواد با خواص الکترومغناطیسی منحصر به فرد
  • سپرهای چند لایه با عملکرد بهینه شده در فرکانس های مختلف

مزایا:

  • حفاظت بهتر از EMI بدون به خطر انداختن انعطاف پذیری
  • کاهش قطر و وزن کابل
  • بهبود یکپارچگی سیگنال در محیط های پر سر و صدا

7. کابل های هیبریدی برق و داده

توضیح: کابل هایی که انتقال نیرو را با قابلیت های انتقال داده با سرعت بالا ترکیب می کنند.

ویژگی:

  • هادی های برق یکپارچه و خطوط فیبر نوری
  • عایق پیشرفته برای جلوگیری از تداخل
  • کانکتورهای تخصصی برای انتقال نیرو و داده ترکیبی

مزایا:

  • نصب ساده با کابل کمتر
  • کاهش پیچیدگی کلی سیستم
  • هماهنگ سازی بهبود یافته بین سیستم های قدرت و داده

8. سیستم های رتبه بندی کابل پویا

توضیح: کابل هایی با قابلیت تطبیق ظرفیت حمل جریان بر اساس شرایط بلادرنگ.

ویژگی:

  • نظارت یکپارچه دما و بار
  • محاسبه ظرفیت پیش بینی مبتنی بر هوش مصنوعی
  • تنظیم خودکار پارامترهای سیستم

مزایا:

  • استفاده بهینه از ظرفیت کابل
  • افزایش حاشیه ایمنی
  • امکان کاهش اندازه کابل در برخی کاربردها

چشم انداز آینده

همانطور که فناوری ذخیره سازی باتری به پیشرفت خود ادامه می دهد، می توانیم منتظر نوآوری های بیشتری در فناوری کابل برق باشیم:

  1. ادغام با سیستم های مدیریت انرژی : کابل هایی که می توانند به طور مستقیم با سیستم های شبکه هوشمند برای جریان انرژی بهینه ارتباط برقرار کنند.
  2. انتقال برق بی سیم: در حالی که هنوز در مراحل اولیه است، می تواند اتصالات در سیستم های ذخیره سازی باتری را متحول کند.
  3. تکنولوژی های کوانتومی: کاربردهای بالقوه در انتقال اطلاعات فوق امن برای سیستم های مدیریت باتری حیاتی.
  4. ادغام هوش مصنوعی: کابل هایی با هوش مصنوعی تعبیه شده برای نگهداری پیش بینی و بهینه سازی عملکرد تطبیقی.

این نوآوری‌ها در کابل برق مناسب برای سیستم ذخیره سازی باتری نه تنها کاربردهای فعلی را بهبود می‌بخشند، بلکه امکانات جدیدی را در طراحی و استقرار ذخیره‌سازی انرژی فراهم می‌کنند. همانطور که صنعت به سمت راه‌حل‌های ذخیره‌سازی انرژی بزرگ‌تر، پیچیده‌تر و یکپارچه‌تر حرکت می‌کند، این فناوری‌های کابلی پیشرفته نقش مهمی در تضمین کارایی، قابلیت اطمینان و ایمنی خواهند داشت.

چالش طراحان و اپراتورهای سیستم، ایجاد تعادل بین مزایای این فناوری های جدید با ملاحظات هزینه، سازگاری با سیستم های موجود و قابلیت اطمینان طولانی مدت خواهد بود. همانطور که این نوآوری‌ها بالغ می‌شوند و به طور گسترده‌تر مورد پذیرش قرار می‌گیرند، قول می‌دهند که عملکرد و قابلیت‌های سیستم‌های ذخیره‌سازی باتری را در طیف وسیعی از کاربردها به طور قابل توجهی افزایش دهند.

نتیجه: بهینه سازی سیستم های ذخیره سازی باتری با کابل های برق مناسب

همانطور که در سراسر این راهنمای جامع بررسی کرده‌ایم، انتخاب و اجرای کابل برق مناسب برای سیستم ذخیره سازی باتری نقش مهمی در عملکرد کلی، کارایی و ایمنی این راه‌حل‌های مهم انرژی ایفا می‌کند. بیایید نکات کلیدی را خلاصه کنیم و به آینده فناوری کابل برق در برنامه های ذخیره سازی باتری نگاه کنیم.

نکات کلیدی

  1. اهمیت انتخاب مناسب کابل: انتخاب کابل های مناسب فقط مربوط به اتصال اجزا نیست. این در مورد بهینه سازی عملکرد و طول عمر کل سیستم است.
  2. اولین ایمنی : کابل های مقاوم در برابر آتش و دارای درجه بندی مناسب برای اطمینان از ایمنی تاسیسات ذخیره سازی باتری، به ویژه در محیط های حساس ضروری هستند.
  3. موضوعات کارایی: کابل های با مقاومت کم و اندازه مناسب می توانند به طور قابل توجهی بر راندمان کلی انتقال انرژی در سیستم تأثیر بگذارند.
  4. ملاحظات زیست محیطی : کابل های مقاوم در برابر دما و آنهایی که برای محیط های خاص (مانند برنامه های خارج از شبکه) طراحی شده اند، برای قابلیت اطمینان سیستم بسیار مهم هستند.
  5. محافظت EMI: کابل های محافظ نقشی حیاتی در حفظ یکپارچگی سیگنال و کاهش تداخل در سیستم های پیچیده باتری ایفا می کنند.
  6. استانداردها و گواهینامه ها: رعایت استانداردهای مربوطه ایمنی، عملکرد و سازگاری را در اجزای مختلف سیستم تضمین می کند.
  7. فناوری‌های نوآورانه: فناوری‌های کابلی جدید، مرزهای امکان‌پذیر در ذخیره‌سازی باتری، از نظارت هوشمند گرفته تا قابلیت‌های خود ترمیمی را در پیش می‌گیرند.

آینده کابل های برق در ذخیره سازی باتری

همانطور که فناوری ذخیره سازی باتری به تکامل خود ادامه می دهد، می توانیم انتظار داشته باشیم که فناوری کابل برق به طور موازی پیشرفت کند:

  1. ادغام با سیستم های هوشمند: کابل ها به بخشی فعال از سیستم های هوشمند مدیریت انرژی تبدیل می شوند که داده های بلادرنگ را ارائه می دهند و با نیازهای سیستم سازگار می شوند.
  2. پایداری پیشرفته: توسعه مواد سازگارتر با محیط زیست و فرآیندهای تولید، اثرات زیست محیطی تولید و دفع کابل را کاهش می دهد.
  3. افزایش چگالی توان: نوآوری ها در مواد و طراحی امکان انتقال قدرت بالاتر در قطر کابل های کوچکتر را فراهم می کند و سیستم های فشرده تر و کارآمدتر را تسهیل می کند.
  4. قابلیت انطباق با فن آوری های باتری جدید: با ظهور شیمی و معماری جدید باتری، طرح های کابل برای برآوردن نیازهای خاص خود تکامل خواهند یافت.
  5. دوام و طول عمر بهبود یافته: مواد پیشرفته و فن آوری های خود ترمیم شونده طول عمر کابل را افزایش می دهد و نیازهای تعمیر و نگهداری و از کار افتادن سیستم را کاهش می دهد.

بهترین روش ها برای بهینه سازی سیستم های ذخیره سازی باتری

  1. طراحی سیستم جامع: الزامات کابل را از مراحل اولیه طراحی سیستم در نظر بگیرید، نه به عنوان یک فکر بعدی.
  2. به روز رسانی های منظم: از فناوری های کابلی جدید مطلع شوید و ارتقاء را به عنوان بخشی از برنامه های نگهداری و بهبود سیستم در نظر بگیرید.
  3. نصب مناسب: مطمئن شوید که کابل ها به درستی نصب شده اند، طبق دستورالعمل های سازنده و بهترین شیوه های صنعت.
  4. نظارت مداوم: سیستم هایی را برای نظارت بر عملکرد و وضعیت کابل اجرا کنید که امکان نگهداری پیشگیرانه را فراهم می کند.
  5. رویکرد متعادل: مزایای فناوری های کابلی پیشرفته را در مقابل ملاحظات هزینه و سازگاری بسنجید.

نتیجه نهایی

نقش کابل‌های برق در سیستم‌های ذخیره باتری اغلب نادیده گرفته می‌شود، اما برای موفقیت این راه‌حل‌های انرژی حیاتی ضروری است. همانطور که ما به سمت آینده ای حرکت می کنیم که به طور فزاینده ای با انرژی های تجدید پذیر و متکی به ذخیره انرژی کارآمد است، اهمیت کابل های برق با کیفیت بالا و نوآورانه بیشتر خواهد شد.

با درک انواع مختلف کابل برق مناسب برای سیستم ذخیره سازی باتری، کاربردهای آنها و جدیدترین نوآوری ها در این زمینه، طراحان، نصب کنندگان و اپراتورهای سیستم می توانند تصمیمات آگاهانه ای اتخاذ کنند که عملکرد را بهینه می کند، ایمنی را افزایش می دهد و سیستم را بهبود می بخشد. کارایی کلی تاسیسات ذخیره سازی باتری

آینده ذخیره‌سازی انرژی روشن است و با کابل‌های برق مناسب که همه قطعات را به هم متصل می‌کند، می‌توانیم سیستم‌های انرژی انعطاف‌پذیر، کارآمد و پایدارتری برای نسل‌های آینده بسازیم. همانطور که فناوری به تکامل خود ادامه می دهد، آگاه ماندن و سازگاری با پیشرفت های جدید در فناوری کابل برق برای به حداکثر رساندن پتانسیل سیستم های ذخیره سازی باتری در چشم انداز انرژی همیشه در حال تغییر ما کلیدی خواهد بود.

برای امتیاز به این نوشته کلیک کنید!
[کل: 0 میانگین: 0]

دیدگاهتان را بنویسید
