کابل کواکسیال RG174 چیست؟

کابل کواکسیال RG174 چیست ؟ کابل های کواکسیال RG174 بخش مهمی از سیستم های الکترونیکی و تنظیمات شبکه هستند. آن‌ها مانند بزرگراه‌هایی هستند که سیگنال‌ها را بین دستگاه‌ها حمل می‌کنند و اطمینان می‌دهند که اطلاعات به آرامی و بدون تلفات زیاد حرکت می‌کنند.

تصور کنید یک روتر Wi-Fi در خانه دارید. سیگنال اینترنتی که به دستگاه‌های شما مانند تلفن یا لپ‌تاپ شما ارسال می‌کند، از طریق کابل‌های کواکسیال RG174 عبور می‌کند. این کابل‌ها به حفظ کیفیت سیگنال کمک می‌کنند و تضمین می‌کنند که می‌توانید بدون وقفه در اینترنت مرور کنید یا ویدیوها را پخش کنید.

یکی از ویژگی های خوب کابل های RG174 دوام و انعطاف پذیری آنهاست. آنها می توانند در شرایط بیرونی مانند باران یا نور خورشید مقاومت کنند و در عین حال سیگنال قوی را ارائه دهند. بنابراین، چه در حال راه‌اندازی یک شبکه در داخل دفتر خود یا خارج از منزل برای یک سیستم دوربین امنیتی هستید، کابل‌های RG174 برای این کار آماده هستند.

به عبارت ساده تر، کابل های کواکسیال RG174 مانند پیام رسان های قابل اعتمادی هستند که اطمینان حاصل می کنند که داده های شما بدون توجه به مسافت یا محیط، از یک مکان به مکان دیگر به طور موثر و بدون از دست دادن کیفیت خود می رسد.

کابل کواکسیال RG-174/U چیست ؟

RG-174/U نوعی کابل کواکسیال است که معمولا در کاربردهای الکترونیکی مختلف استفاده می شود. بیایید ویژگی های کلیدی آن و معنای آنها را تجزیه کنیم:

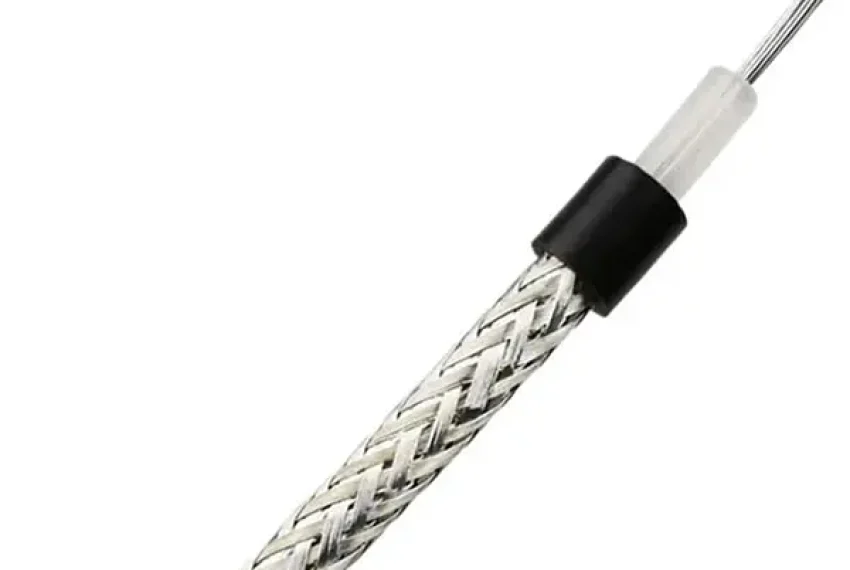

ساختار:

• کابل دارای یک هادی سیم جوش مسی یا فولادی با روکش مس داخلی است که سیگنال الکتریکی را حمل می کند.
• این هادی توسط لایه ای از عایق پلی اتیلن (PE) احاطه شده است و سیگنال را محفوظ نگه می دارد و محافظت می کند.
• در اطراف عایق، یک محافظ قیطانی مسی وجود دارد که به عنوان هادی بیرونی عمل می کند و از تداخل الکترومغناطیسی (EMI) محافظت می کند.
• کل ساختار با یک لایه بیرونی یا ژاکت ساخته شده از پلی وینیل کلراید (PVC) پوشیده شده است که محافظت بیشتری در برابر آسیب های مکانیکی، رطوبت و مواد شیمیایی ایجاد می کند.

مشخصات فنی:

• RG-174/U ظرفیتی در حدود 31 pF/ft (101.97 pF/m) دارد که نشان دهنده توانایی آن در ذخیره انرژی الکتریکی است.
• تضعیف سیگنال تقریباً 14.7 دسی بل/100 فوت در 400 مگاهرتز را نشان می دهد، به این معنی که قدرت سیگنال در طول مسافت، به ویژه در فرکانس های بالاتر کاهش می یابد.
• سرعت انتشار کابل 66 درصد است که نشان دهنده سرعت حرکت سیگنال های الکتریکی از طریق آن است.

کاربردها:

• RG-174/U با توجه به طراحی و مشخصاتی که دارد برای کاربردهای مختلف از جمله آنتن، سیستم های پخش، رادیو، راه اندازی مخابرات، LMR (رادیو موبایل زمین)، دوربین مدار بسته (تلویزیون مدار بسته) و دستگاه های مایکروویو مناسب است.

مثال:
تصور کنید در حال راه اندازی یک سیستم دوربین امنیتی برای خانه خود هستید. برای اتصال دوربین ها به دستگاه ضبط یا نمایشگر به کابل هایی مانند RG-174/U نیاز دارید. این کابل‌ها تضمین می‌کنند که سیگنال‌های ویدئویی دوربین‌ها بدون هیچ گونه تداخل یا تداخلی به دستگاه ضبط می‌رسند و فیلم‌های واضحی از ملک شما در اختیار شما قرار می‌دهند.

مشخصات کلیدی کابل های کواکسیال RG-174/U

کابل کواکسیال RG174 چیست؟

آشنایی با کابل کواکسیال RG174

RG174 نوعی کابل کواکسیال است که به طور گسترده در کاربردهای مختلف الکترونیکی استفاده می شود. کابل های کواکسیال برای انتقال سیگنال های فرکانس رادیویی (RF) با کمترین تداخل و از دست دادن سیگنال طراحی شده اند. آنها از یک هادی داخلی تشکیل شده اند که توسط یک لایه عایق، یک لایه محافظ و یک پوشش محافظ بیرونی احاطه شده است.

“RG” در RG174 مخفف “راهنمای رادیویی” است، در حالی که عدد “174” به نوع خاصی از کابل کواکسیال در سری RG اشاره دارد. این کابل به دلیل اندازه جمع و جور و انعطاف پذیری خود شناخته شده است، که آن را به گزینه ای ایده آل برای کاربردهایی که فضا محدود است و نیاز به خم شدن دارد، تبدیل می کند.

مشخصات و ویژگی های کابل کواکسیال RG174 چیست ؟

کابل کواکسیال RG174 دارای مشخصات و ویژگی های زیر است:

• هادی: هادی داخلی معمولاً از مس جامد یا رشته ای ساخته شده است که مسیری با مقاومت کم برای انتقال سیگنال های الکتریکی فراهم می کند.
• دی الکتریک: لایه عایق اطراف هادی داخلی معمولاً از پلی اتیلن یا مواد دی الکتریک دیگری با ویژگی های تلفات سیگنال کم ساخته شده است.
• محافظ: لایه محافظ معمولاً از یک نوار مسی بافته شده یا ترکیبی از قیطان و فویل آلومینیومی ساخته می شود که محافظ موثری در برابر تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) است.
• ژاکت: ژاکت بیرونی به طور معمول از پلی وینیل کلرید (PVC) یا مواد مشابه ساخته شده است که از کابل در برابر آسیب فیزیکی و عوامل محیطی محافظت می کند.
• امپدانس: کابل کواکسیال RG174 دارای امپدانس مشخصه 50 اهم است که آن را با اکثر برنامه های RF سازگار می کند.
• قطر: RG174 قطر کلی کمتری در مقایسه با بسیاری از انواع کابل کواکسیال دیگر دارد، معمولاً حدود 2.8 میلی متر (0.11 اینچ).
• انعطاف پذیری: اندازه جمع و جور و ساختار کابل کواکسیال RG174 انعطاف پذیری عالی را امکان پذیر می کند و امکان مسیریابی و نصب آسان در فضاهای تنگ را فراهم می کند.

کاربردها و موارد استفاده از کابل کواکسیال RG174 چیست ؟

کابل کواکسیال RG174 در طیف وسیعی از صنایع و تنظیمات کاربرد دارد، از جمله:

• لوازم الکترونیکی مصرفی: در دستگاه های الکترونیکی مصرفی مختلف مانند تلفن همراه، تبلت، لپ تاپ و تجهیزات صوتی قابل حمل برای اتصال آنتن ها و انتقال سیگنال های RF استفاده می شود.
• مخابرات: در سیستم های مخابراتی از جمله شبکه های سلولی، تجهیزات ارتباطی بی سیم و تاسیسات رادیویی به کار می رود.
• هوافضا و اویونیک: در کاربردهای هواپیما و هوافضا برای سیستم های انتقال داده و ارتباطات استفاده می شود.
• الکترونیک خودرو: در الکترونیک خودروها، مانند سیستم های سرگرمی داخل خودرو، سیستم های ناوبری و سیستم های رادار یافت می شود.
• تجهیزات تست و اندازه گیری: در تجهیزات مختلف تست و اندازه گیری از جمله اسیلوسکوپ، آنالایزر طیف و ژنراتور سیگنال استفاده می شود.

مزایای کابل کواکسیال RG174 چیست ؟

کابل کواکسیال RG174 چندین مزیت نسبت به سایر انواع کابل دارد، از جمله:

• اندازه جمع و جور: قطر کوچک کابل کواکسیال RG174 امکان نصب و مسیریابی آسان تر در فضاهای محدود و مناطق تنگ را فراهم می کند.
• انعطاف‌پذیری: ساختار و مواد کابل انعطاف‌پذیری عالی را فراهم می‌کند و امکان خم شدن و مسیریابی در اطراف موانع را بدون به خطر انداختن یکپارچگی سیگنال فراهم می‌کند.
• اثربخشی محافظ: لایه محافظ به طور موثر از سیگنال در برابر تداخل خارجی محافظت می کند و از انتقال داده قابل اطمینان اطمینان می دهد.
• اتلاف سیگنال کم: کابل کواکسیال RG174 ویژگی های تلفات سیگنال پایینی را نشان می دهد، به ویژه در فرکانس های بالاتر، که آن را برای طیف گسترده ای از کاربردهای RF مناسب می کند.
• دوام: ژاکت بیرونی و لایه محافظ کابل را از آسیب فیزیکی محافظت می کند و عملکرد و قابلیت اطمینان طولانی مدت را تضمین می کند.

مقایسه کابل کواکسیال RG174 با سایر انواع کابل کواکسیال

در حالی که کابل کواکسیال RG174 چندین مزیت دارد، مقایسه آن با سایر انواع کابل کواکسیال برای درک نقاط قوت و محدودیت آن ضروری است. برخی از مقایسه های رایج عبارتند از:

• RG58: RG58 یک کابل کواکسیال پرکاربرد با قطر بیشتر و تلفات سیگنال کمتر از RG174 است. با این حال، مسیریابی در فضاهای تنگ کمتر انعطاف پذیر است و چالش برانگیزتر است.
• RG59: RG59 یک کابل کواکسیال است که معمولا در دوربین های مدار بسته و برنامه های ویدئویی استفاده می شود. قطر بزرگتر و تلفات سیگنال کمتر از RG174 است، اما انعطاف پذیری کمتری دارد و نصب آن در فضاهای محدود چالش برانگیزتر است.
• RG316: RG316 یک کابل کواکسیال با کارایی بالا است که برای کاربردهای سخت مانند سیستم های نظامی و هوافضا طراحی شده است. در حالی که یکپارچگی و محافظ سیگنال برتر را ارائه می دهد، از RG174 گران تر و انعطاف پذیرتر است.

انتخاب بین این نوع کابل ها به عواملی مانند کاربرد، محدوده فرکانس، کیفیت سیگنال مورد نیاز، محدودیت های نصب و بودجه بستگی دارد.

ملاحظات نصب کابل کواکسیال RG174 چیست ؟

نصب مناسب کابل کواکسیال RG174 برای اطمینان از عملکرد و قابلیت اطمینان بهینه بسیار مهم است. در اینجا برخی از ملاحظات مهم وجود دارد:

• مسیر کابل: مسیر کابل را با دقت برنامه ریزی کنید تا از خم شدن شدید، پیچ خوردگی یا کشش بیش از حد جلوگیری کنید که می تواند به کابل آسیب برساند و کیفیت سیگنال را کاهش دهد.
• شعاع خم: حداقل شعاع خم مشخص شده توسط سازنده را برای جلوگیری از آسیب کابل و تخریب سیگنال رعایت کنید.
• نصب کانکتور: از کانکتورهای با کیفیت بالا استفاده کنید که به طور خاص برای کابل کواکسیال RG174 طراحی شده اند و دستورالعمل های سازنده را برای نصب و خاتمه مناسب دنبال کنید.
• پشتیبانی کابل: برای جلوگیری از آسیب و حفظ یکپارچگی سیگنال، پشتیبانی کافی برای کابل، به ویژه در مناطقی که ممکن است تحت فشار یا حرکت قرار گیرد، ارائه دهید.
• عوامل محیطی: محیط کار را در نظر بگیرید و اطمینان حاصل کنید که کابل از گرمای بیش از حد، رطوبت، مواد شیمیایی و سایر خطرات محیطی که ممکن است عملکرد یا طول عمر آن را کاهش دهد، محافظت می شود.

کابل کواکسیال RG174 چیست

اتصالات و پایانه های کابل کواکسیال RG174

کابل کواکسیال RG174 برای اطمینان از انتقال سیگنال مناسب و تطابق امپدانس، به کانکتورها و پایانه های تخصصی نیاز دارد. انواع کانکتورهای رایج مورد استفاده با RG174 عبارتند از:

• SMA (SubMiniature نسخه A): یک نوع کانکتور محبوب که در برنامه های RF استفاده می شود و اتصال ایمن و قابل اعتماد با اتلاف سیگنال کم را ارائه می دهد.
• MCX (Micro Coaxial): یک کانکتور مینیاتوری که معمولاً در دستگاه های تلفن همراه و وسایل الکترونیکی قابل حمل استفاده می شود و اتصال فشرده و ایمن را فراهم می کند.
• MMCX (Micro-Miniature Coaxial): یک نسخه کوچکتر از کانکتور MCX که در دستگاه های الکترونیکی مختلف قابل حمل و فشرده استفاده می شود.

خاتمه مناسب کابل برای جلوگیری از بازتاب سیگنال و حفظ یکپارچگی سیگنال ضروری است. این معمولاً شامل برداشتن دقیق روکش کابل، آماده سازی هادی ها و چین و یا لحیم کاری کانکتور مطابق با دستورالعمل های سازنده است.

تعمیر و نگهداری و عیب یابی نصب کابل کواکسیال RG174

برای اطمینان از عملکرد طولانی مدت و قابلیت اطمینان تاسیسات کابل کواکسیال RG174، تعمیر و نگهداری منظم و عیب یابی ضروری است. در اینجا چند نکته وجود دارد:

• کابل را به طور مرتب از نظر علائم آسیب، مانند بریدگی، پیچ خوردگی یا خمیدگی بیش از حد بررسی کنید و در صورت نیاز قسمت های آسیب دیده را تعویض کنید.
• اتصالات کانکتور را از نظر محکم بودن و خاتمه مناسب بررسی کنید تا از از دست رفتن سیگنال یا تداخل جلوگیری شود.
• آزمایش های دوره ای کیفیت سیگنال را با استفاده از تجهیزات آزمایشی مناسب برای شناسایی مشکلات بالقوه یا تخریب انجام دهید.
• از مسیریابی و پشتیبانی مناسب کابل برای جلوگیری از تنش یا حرکت کابل، که در طول زمان منجر به آسیب می شود، اطمینان حاصل کنید.
• عوامل محیطی، مانند دما، رطوبت، یا قرار گرفتن در معرض مواد شیمیایی را که ممکن است بر عملکرد کابل یا طول عمر تأثیر بگذارد، رسیدگی کنید.
• برای عیب یابی مسائل یا نگرانی های خاص با متخصصان با تجربه مشورت کنید یا به دستورالعمل های سازنده مراجعه کنید.

روندهای آینده در فناوری کابل کواکسیال RG174

همانطور که فناوری همچنان در حال تکامل است، فناوری کابل کواکسیال RG174 نیز ممکن است دستخوش پیشرفت ها و بهبودهایی شود. روندهای بالقوه آینده عبارتند از:

• سازگاری با فرکانس بالاتر: همانطور که سیستم‌ها و برنامه‌های ارتباطی بی‌سیم به سمت فرکانس‌های بالاتر حرکت می‌کنند، تولیدکنندگان کابل کواکسیال ممکن است انواع RG174 را برای بهبود عملکرد در این فرکانس‌های بالاتر توسعه دهند.
• بهبود حفاظت و یکپارچگی سیگنال: پیشرفت در مواد محافظ و تکنیک‌های ساخت کابل می‌تواند منجر به افزایش اثربخشی محافظ و کاهش تلفات سیگنال، بهبود کیفیت و قابلیت اطمینان کلی سیگنال شود.
• عوامل شکل کوچکتر: تقاضا برای دستگاه های الکترونیکی فشرده و کوچک ممکن است باعث توسعه انواع کابل کواکسیال کوچکتر شود که امکان مسیریابی و نصب در فضاهای محدود را فراهم می کند.
• مواد سازگار با محیط زیست: ممکن است تمرکز فزاینده ای بر روی توسعه کابل های کواکسیال RG174 با مواد سازگارتر با محیط زیست و مواد پایدارتر باشد که ضمن حفظ عملکرد و قابلیت اطمینان، اثرات زیست محیطی را کاهش دهد.
• یکپارچه‌سازی با فناوری‌های نوظهور: با توجه به جذب فناوری‌های جدید مانند 5G، IoT و سایرین، طراحی کابل‌های کواکسیال RG174 ممکن است برای ادغام و پشتیبانی بهتر با این سیستم‌ها و برنامه‌های نوظهور تکامل یابد.

ملاحظات امنیتی در شبکه های کابل کواکسیال RG174

در حالی که کابل کواکسیال RG174 در درجه اول برای انتقال سیگنال استفاده می شود، ملاحظات امنیتی را نباید نادیده گرفت، به ویژه در برنامه ها یا محیط های حساس. برخی از جنبه های امنیتی کلیدی عبارتند از:

• امنیت فیزیکی: از مسیریابی و محافظت مناسب کابل برای جلوگیری از دسترسی غیرمجاز، دستکاری یا آسیب فیزیکی به کابل و اتصالات اطمینان حاصل کنید.
• رمزگذاری سیگنال: در برنامه‌هایی که داده‌ها یا اطلاعات حساس منتقل می‌شوند، تکنیک‌های رمزگذاری سیگنال مناسب را برای محافظت در برابر استراق سمع یا رهگیری داده‌ها در نظر بگیرید.
• کنترل دسترسی: اقدامات کنترل دسترسی مانند دسترسی محدود به تاسیسات کابلی را برای جلوگیری از تغییرات یا اختلالات غیرمجاز اجرا کنید.
• نظارت و ثبت: مکانیسم های نظارت و ثبت گزارش را برای شناسایی و پاسخگویی به نقض های امنیتی یا ناهنجاری های احتمالی در شبکه کابلی اجرا کنید.
• انطباق با استانداردها و مقررات صنعت: از استانداردها، مقررات و بهترین شیوه های صنعت مربوطه برای نصب کابلی ایمن و انتقال داده ها، به ویژه در صنایع یا محیط های تحت نظارت، پیروی کنید.

با پرداختن به این ملاحظات امنیتی، سازمان ها می توانند خطرات بالقوه را کاهش دهند و از محرمانه بودن، یکپارچگی و در دسترس بودن داده های ارسال شده از طریق شبکه های کابل کواکسیال RG174 اطمینان حاصل کنند.

نتیجه گیری

کابل کواکسیال RG174 یک نوع کابل همه کاره و پرکاربرد در کاربردهای مختلف الکترونیکی است که به دلیل اندازه فشرده، انعطاف پذیری و قابلیت های انتقال سیگنال موثر مشهور است. مشخصات و ویژگی های منحصر به فرد آن، آن را برای کاربردهایی که فضا محدود است و خم شدن مورد نیاز است، مناسب می کند.

در حالی که کابل کواکسیال RG174 چندین مزیت را ارائه می دهد، در انتخاب نوع کابل مناسب، توجه به عواملی مانند الزامات کاربردی، فرکانس سیگنال، محدودیت های نصب و بودجه ضروری است. نصب، نگهداری و شیوه های عیب یابی مناسب برای اطمینان از عملکرد مطلوب و طول عمر بسیار مهم است.

همانطور که فناوری به تکامل خود ادامه می دهد، فناوری کابل کواکسیال RG174 ممکن است برای برآورده کردن نیازهای برنامه ها و صنایع نوظهور پیشرفت ها و بهبودهایی داشته باشد. علاوه بر این، پرداختن به ملاحظات امنیتی برای اطمینان از محرمانه بودن، یکپارچگی و در دسترس بودن داده های منتقل شده از طریق شبکه های کابل کواکسیال RG174 بسیار مهم است.

به طور کلی، کابل کواکسیال RG174 یک جزء قابل اعتماد و ضروری در سیستم‌های الکترونیکی مختلف باقی می‌ماند که تعادلی از عملکرد، انعطاف‌پذیری و مقرون به صرفه بودن را برای طیف گسترده‌ای از کاربردها ارائه می‌دهد.

سوالات متداول

RG174 برای چه مواردی استفاده می شود؟

• RG174:
  • استفاده: RG174 یک کابل انعطاف پذیر 50 اهمی است که معمولاً برای اترنت، وای فای، انتقال داده، پیگتیل ها و سایر نیازهای 50 اهم استفاده می شود. این یکپارچگی سیگنال خوب و تلفات کم در حین انتقال را ارائه می دهد، و آن را برای برنامه های مختلف مانند آنتن، پخش، رادیو، مخابرات، LMR، دوربین مدار بسته و برنامه های مایکروویو مناسب می کند.

تفاوت RG58 و RG174 چیست؟

• RG58:
  • ویژگی: معمولاً برای برنامه های کاربردی 50 اهم مانند رادیو HAM یا دوربین های امنیتی استفاده می شود.
  • ویژگی ها: ضخیم تر از RG174 در 20 AWG و کیفیت سیگنال قوی تری را برای استفاده از رادیو آماتور ارائه می دهد.
• RG174:
  • ویژگی ها: نوع نازک تر کابل 50 اهم در 26 AWG.
  • ویژگی ها: به دلیل نازکی بودن انعطاف پذیری بیشتری را ارائه می دهد اما در مقایسه با RG58 از دست دادن سیگنال بالاتری دارد. اغلب برای پیگتیل های Wi-Fi و سایر برنامه هایی که به انعطاف پذیری نیاز دارند استفاده می شود.

تفاوت RG174 و RG142 چیست؟

• RG174:
  • ویژگی ها: نوع نازک تر کابل 50 اهم در 26 AWG.
  • استفاده: ایده آل برای برنامه هایی که به انعطاف پذیری نیاز دارند اما با از دست دادن سیگنال بالاتر در مقایسه با کابل های ضخیم تر مانند RG58.
• RG142:
  • ویژگی: کابل کواکسیال ضخیم تر در مقایسه با RG174.
  • استفاده: مناسب برای سیگنال های فرکانس بالا با تضعیف کمتر در مقایسه با RG174. در 30 AWG ضخیم‌تر است و برای دویدن در مسافت‌های کوتاه بهترین است.

رتبه کابل RG174 چیست؟

• رتبه:
  • امپدانس: RG174 یک کابل کواکسیال 50 اهم است.
  • رتبه ولتاژ: تا 1500 Vrms.
  • ساختار: دارای هادی مرکزی رشته ای با دی الکتریک پلی اتیلن و محافظ بافته شده برای محافظت در برابر تداخل. ژاکت بیرونی برای دوام از PVC ساخته شده است.
