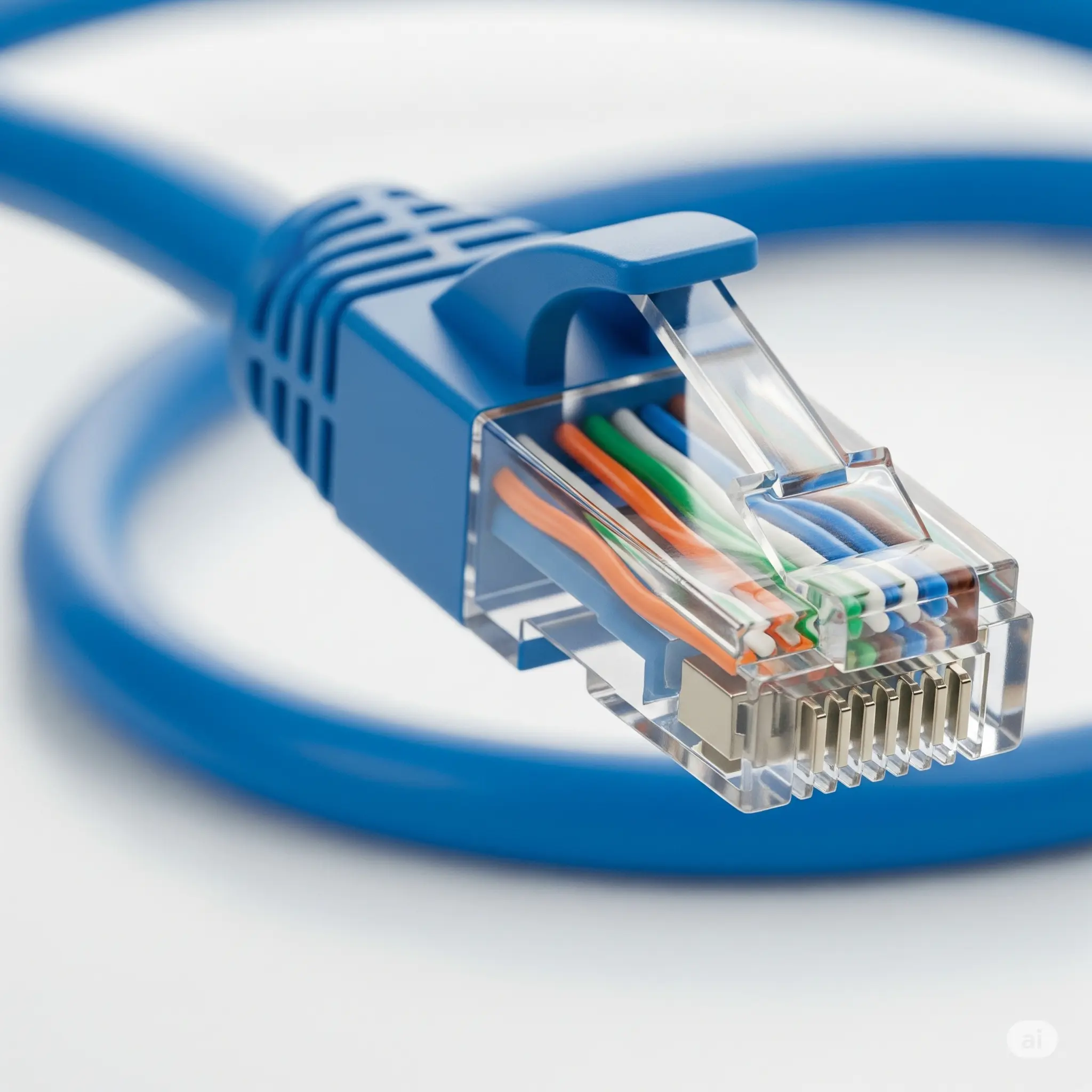

کابل کشی شبکه چیست؟

کابل رسانه ای است که معمولاً اطلاعات از طریق آن از یک دستگاه شبکه ای به دستگاه ای دیگر منتقل می شود. انواع مختلفی از کابل وجود دارد که معمولاً با شبکه های LAN استفاده می شود. در برخی از موارد، در یک شبکه فقط از یک نوع کابل یا از انواع مختلف کابل های شبکه استفاده می کنند. نوع کابل انتخاب شده برای شبکه به توپولوژی، پروتکل و اندازه شبکه و شرایط محیطی مربوط می شود. درک ویژگی های انواع مختلف کابل و نحوه ارتباط آنها با سایر جنبه های یک شبکه برای توسعه یک شبکه موفق ضروری و لازم می باشد که تکنسین طراح شبکه با تسلط بر این اطلاعات فنی توانایی ارائه صحیح مشاوره در این زمینه را پیدا خواهد کرد.

برای دریافت فایل آموزش تصویری کابل کشی شبکه کلیک کنید . شرکت کابل آن ارائه بهترین کابل شبکه در تهران تماس با کارشناسان.

لیست خدمات پیمانکار کابل کشی شبکه

• کابل کشی ( شبکه ، کواکسیال ، دوربین ، برق )
• نصب داکت
• نصب ترانک
• نصب پریز ماژولار روی ترانک (شبکه و تلفن)
• نصب پریز روکار (شبکه و تلفن)
• نصب پریز توکار (شبکه و تلفن)
• نصب و آرایش رک دیواری
• نصب پچ پنل ۲۴ پورت
• نصب و آرایش رک ایستاده
• بستن تجهیزات بر روی رک (سرور و …)
• ساخت پچ کورد همراه سوکت
• نصب اکسس پوینت
• نصب دوربین مدار بسته
• راه اندازی دستگاه DVR یا NVR
• سوراخکاری دیوار معمولی
• جمع آوری کابل و داکت و ترانک و سایر تجهیزات
• …

معتبرترین شرکت های کابل شبکه کدام است ؟

شرکت های اصلی و برند برای کابل شبکه :

• Legrand : لگراند یک شرکت فرانسوی است و یکی از بزرگترین مطرح ترین برند در صنعت برق و الکترونیک است. تولیدات این شرکت تجهیزات پسیوی مثل کیستون، پچ کورد، پچ پنل، کابل و… است. البته این شرکت در تولیدات کابل شبکه از برترین برندها در دنیاست.
• Nexans : نگزنس یک شرکت فرانسوی در تولید تجهیزات شبکه است. برند نگزنس از مطرح ترین ها در دنیای کابل شبکه است. از تولیدات این شرکت می توان به انواع کابل های شبکه Twisted pair و فیبر نوری Fiber Optic اشاره کرد.
• Siemens : یک شرکت آلمانی در زمینه اتوماسیون و تکنولوژی است. این شرکت از نوآوران تکنینک های مختلف در تولید کابل های شبکه مرغوب و با کیفیت اصلی و عرضه آن به بازار جهانی می باشد.
• Belden : بلدن یک شرکت آمریکایی و فعال در حوزه الکترونیک است. کابل شبکه بلدن یکی از بهترین و با کیفیت ترین نوع از این کابل های شبکه در انتخاب‌ برای مشتریان است.
• Prysmian : پریسمیان یک شرکت چند ملیتی ایتالیایی است. از بهترین تولید کننده های کابل شبکه که تمرکز اصلی آن روی کابل های شبکه و فیبر نوری است.

برای دریافت فایل آموزش تصویری کابل کشی شبکه کلیک کنید . شرکت کابل آن ارائه بهترین کابل شبکه در تهران تماس با کارشناسان.

مراحل اصلی کابل کشی شبکه کدام است ؟

1. حضور در محل پروژه و بررسی نقشه ساختمان ، اتاق ها و جزییات آن
2. طراحی نقشه کابل کشی و تجهیزات پسیو شبکه
3. آرایش انواع رک دیواری و رک ایستاده
4. نصب و اجرای ترانکینگ و داکت
5. کابل کشی شبکه، تلفن، برق
6. استفاده از لیبل مشخصات کابل در هر دو سر کابل ها و نیز در طول کابل ها برای کابل های طولانی
7. نصب پریز شبکه، تلفن، برق
8. تست فلوک کابل شبکه برای اطمینان از عملکرد و کارایی کابل ها با استفاده از تستر فلوک
9. نصب انواع پچ پنل مودم و اکسس پوینت
10. طراحی اتاق سرور
11. اتصال کانکتورها و دیوایس های مورتبط

طراحی نقشه کابل شبکه

شامل : طراحی مسیر عبور کابل شبکه ، برق و تلفن، تعیین محل قرارگرفتن کلاینت ها ، سرور، رک دیواری ، رک ایستاده  ، داکت ها و ترانکینگ ها ، پچ پنل ، اکسس پوینت ، سوییچ ، هاب ، پریز شبکه ، مودم ، دیوایس ها و … با جزییات کامل که این نوارد در شبکه های مختلف متفاوت می باشد.

هزینه خدمات کابل کشی شبکه چقدر است؟

هزینه کابل کشی شبکه، اجرت نصب و تعرفه کابل کشی منظم و استاندارد در سال ۱۴۰۱

بسته به مواردی همچون متراژ کابل کشی و محل آن ، متراژ ترانکت و داکت و فلکسی ، نوع شبکه ، تعداد نودها ، تجهیزات پسیو استفاده شده شامل تعداد پریزها اکسس پوینت مودم و روتر پچ پنل و ابعاد سازمان تعیین می گردد که هر ساله از طریق اتحادیه در اختیار شرکت ها و نصابان این صنعت قرار داده می شود.

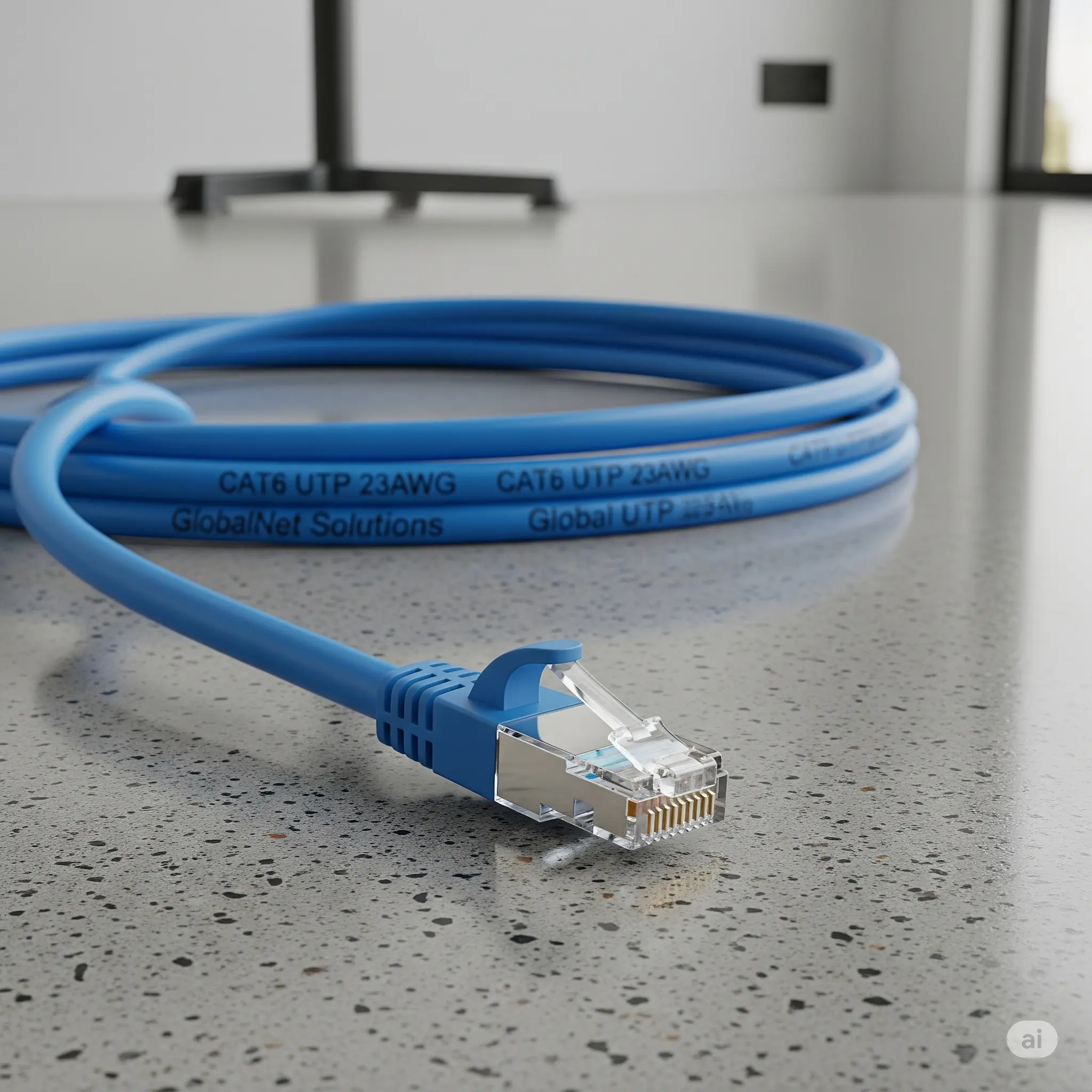

کابل مورد استفاده در کابل کشی شبکه

معمولا از کابل Cat6  استفاده می شود به دلیل آنکه قیمت آن تفاوت چندانی با Cat5  ندارد و از نظر سرعت انتقال داده و نویز پذیری کمتر و همچنین داشتن شبکه ای استیبل تر، همواره Cat6 اولویت دارد.

در سازمان های بزرگ مانند بانک ها و بیمارستان ها بدلیل حجم بالای اطلاعات از کابل های Cat6 و Cat6A مرغوب و با کیفیت یا Cat7 استفاده می شود، در صورتی که هنگام کابل کشی در ترانکت ها و داکت ها کابل شبکه در کنار کابل برق باشد بایستی از کابل شبکه SFTP استفاده کرد که نویز پذیری کمتری می باشند، در حالت کلی کابل UTP بدلیل قیمت پایین تر اولویت دارد.

از کابل فیبر نوری کمتر در داخل شبکه استفاده شده و بیشتر در ارتباطات راه دور، ارتباط بین سوئیچ ها، اتصالات کارت شبکه 10G و ارتباطات شبکه SAN بهره می بریم.

انواع کابل شبکه از نظر جنس و کاربرد آنها

انواع کابل زوج به هم تابیده (Twisted-Pair)

• کابل زوج به هم تابیده بدون شیلد و فویل یا UTP Pair Unshielded Twisted
• کابل زوج بهم تابیده شیلد و فویل دار یا STP Shielded Twisted Pair

انواع کابل Cat6  STP :

• U/FTP: یک فویل دور هر جفت سیم آن وجود دارد. UNSHIELDED WITH FOILED TWISTED PAIRS
• F/UTP: یک فویل دور کل سیم ها وجود دارد. FOILED WITH UNSHIELDED TWISTED PAIRS
• S/UTP: یک شیلد دور کل سیم ها وجود دارد. SHIELDED WITH UNSHIELDED TWISTED PAIRS
• SF/UTP: یک شیلد و یک فویل دور کل سیم ها وجود دارد. SHIELDED AND FOILED WITH UNSHIELDED TWISTED PAIRS
• S/FTP: یک فویل دور هر جفت سیم و یک شیلد دور کل سیم ها وجود دارد. SHIELDED WITH FOILED TWISTED PAIRS
• F/FTP: یک فویل دور هر جفت سیم و یک فویل دور کل سیم ها وجود دارد. FOILED WITH FOILED TWISTED PAIRS
• SF/FTP: هم محافظ بافت شده و هم فویل دور سیم ها وجود دارد. این مدل کابل گران ترین نوع کابل شبکه است که در شبکه هایی که امنیت بالایی دارند استفاده می شود. SHIELDED AND FOILED WITH FOILED TWISTED PAIRS

اجزا و قطعات مورد نیاز برای کابل کشی شبکه کدام است ؟

تجهیزات مورد نیاز برای کابل کشی شبکه به دو دسته اکتیو (فعال) و پسیو (غیرفعال) تقسیم بندی میشوند:

1. تجهیزات فعال (Active) : آن دسته از تجهیزاتی که فعالیت الکترونیکی در داخل آن ها صورت می گیرد و اطلاعات وارد شده به آن بسته به شرایط برنامه ریزی شده برای دستگاه، فرآیند پردازش و انتقال را انجام می دهد. برخی از آنها :  سوئیچ روتر سرور صاعقه گیر اکسس پوینت (نقطه دسترسی) فایروال کارت شبکه آنتن
2. تجهیزات غیرفعال (Passive) : تجهیزاتی که قابل برنامه ریزی نبوده و نمی توانند بر روی اطلاعات و محتوای در حال تبادل در شبکه تغییراتی ایجاد کنند. برخی از آنها :   کابل شبکه رک سوکت (کانکتور) کیستون پریز شبکه پچ کورد داکت ترانکت پچ پنل

نحوه سوکت زدن کابل شبکه

ابزارهای مورد نیاز برای سوکت زنی :

1- کابل شبکه cat6 یا Cat6a
2- سوکت شبکه یا کانکتور rj45
3- استریپر Stripper برای بریدن کابل شبکه
4- آچار شبکه برای پانچ کردن سوکت RJ45 یا سوکت شبکه
5- تستر کابل شبکه برای تشخیص درستی رنگبندی کابل شبکه

چک لیست موارد فنی برای پیمانکار کابل کشی شبکه

• طول کابل
• استفاده از رک
• استفاده از ترانک یا رک
• استاندارهای سوکت زدن
• انتخاب کابل مناسب
• استفاده از پچ کورد
• تداخل نویز
• ایجاد اتاق سرور (مانیتورینگ) و خنکی محیط
• افت سیگنال
• استفاده از پچ پنل
• مستندات شبکه
• استفاده از لیبل

کابل کشی ساخت یافته ( رعایت استاندارد کابل کشی )

کابل کشی ساخت یافته به عبارت دیگر همان رعایت اصول و استاندارد کابل کشی شبکه یا ساختارمند پیش رفتن در راه اندازی شبکه است. به بیان دیگر اصول کابل کشی ساخت یافته یعنی رعایت استاندارد‌های جهانی مانندTIA  و باBICSI  که در بر دارنده اصول پیاده سازی تجهیزاتی مانند پریز ها، کابل ها، اتصالات، تجهیزات اتصالات، و همچنین فرآیند‌های طراحی، پیاده سازی، تست و تضمین عملکرد سیستم جهت اجرای کابل کشی است.

اجزای کابل کشی ساخت یافته شبکه های Ethernet

• Horizon Cabelingیا کابل کشی افقی
• Backbone Cabeling یا کابل کشی پایه ای
• Work Areaیا منطقه کاری
• Telecommunication Roomیا اتاق ارتباطات
• Equipment Roomیا اتاق تجهیزات
• Enterance Facility تجهیزات ورودی

کابل‌کشی افقی ( Horizontal Cabling )

کابل کشی که از تجهیزات به سمت پریز‌های شبکه اتاق کاربران انجام می‌ گیرد کابل کشی افقی گفته می‌شود. این کابل کشی از زیر زمین سقف و یا دیوار انجام می ‌گیرد. حداکثر فاصله این کابل ‌ها باید 90 متر باشد. البته 6 متر اضافه در کنار محیط Work Area  را نیز می‌توان به آن اضافه کرد. همچنین به کابل کشی بین تجهیزات در اتاق تجهیزات نیز کابل کشی افقی گفته می ‌شود.

به عنوان مثال کابلی که از پچ پنل تا پریز کنار کاربر کشیده می ‌شود کابل کشی افقی است.

موارد کاربردی : پچ پنل چیست ؟

کابل‌ کشی پایه‌ ای (  Backbone Cabling)

کابل کشی Backbone که به آن کابل کشی عمودی یا Vertical هم گفته می‌ شود اتصال بین اتاق ‌های تجهیزات را برقرار می ‌کند. در این مرحله اتاق ‌های تجهیزات، اتاق ‌های مخابراتی، محدوده‌ های دسترسی و ورودی کابل کشی می ‌شوند. به کابل کشی بین ساختمان‌ ها هم کابل کشی پایه ای گفته می ‌شود. حداکثر فاصله کابل در این نوع کابل کشی به نوع و امکانات اتصال بستگی دارد ولی اگر از کابل های Twisted Pair استفاده شود حداکثر می ‌توان 90 متر بین تجهیزات کابل کشی کرد.

برای مثال کابل کشی که بین سوئیچ‌ های اصلی هر طبقه از ساختمان کشیده می ‌شود کابل کشی پایه ای است.

منطقه کاری ( Work Area )

به اتصال خروجی کابل کشی افقی (Horizontal) و سیستم کاری کاربران که می ‌تواند کامپیوتر گوشی تلفن و یا … باشد را کابل کشی منطقه کاری یا Work Area می ‌گویند.

اتاق ارتباطات (  Telecommunication Room)

اتاقی است که تجهیزات ارتباطی یک طبقه در آن قرار گرفته و وظیفه اتصال Backbone ورودی به آن طبقه و کابل کشی افقی ‌های آن طبقه را بر عهده دارد. در واقع اتاقی است که سوئیچ‌ های اصلی آن بخش یا طبقه در آن قرار دارد و وظیفه توزیع آن طبقه را انجام می‌دهد.

اتاق تجهیزات ( Equipment Room )

به اتاقی که تجهیزات پیشرفته و اصلی (مانند سوئیچ Core، سرور‌ها و روتر ها و… ) در آن قرار دارد و متمرکز کننده تمام اتصالات شبکه است. ورودی شبکه سازمان نیز به این اتاق وارد می‌ شود . در واقع اتاق سرور هر زیر ساخت شبکه Equipment Room آن زیر ساخت است.

کابل کشی شبکه دیتا سنتر و اتاق سرور

استاندارد اتاق سرور  Tia-942 و ANSI / BICSI-002

اتاق سرور یا مرکز داده : محل ذخیره اطلاعات یک سازمان اتاق سرور می باشد و تمام ارتباطات بین بخش های داخلی و خارجی از طریق این اتاق صورت می گیرد. بنابراین در طراحی آن رعایت استانداردهای مخابراتی و تامین تجهیزات مناسب و زیرساخت فیزیکی و سیستمی بسیار ضروری می باشد. استاندارد Tia-942 به بررسی مسایل فنی در خصوص اتاق سرور می پردازد.

استاندارد ANSI / BICSI-002 به بررسی اصول و قواعد کابل کشی سازمان یافته و منظم برای شبکه می پردازد.

کابل کشی در اتاق سرور

مركز اطلاعات و پردازش روی شبكه سرورها هستند لذا ارتباط مناسب این سرورها با مجموعه شبكه امری اجتناب ناپذیر است. دراین راستا سه عامل زیر مدنظر هستند :

پیاده سازی مدل سه لایه: كابل كشی شبکه و پیش بینی مسیرهای داخل اتاق سرور باید به گونه ای باشد تا بتوان پیاده سازی مدل سه لایه شبكه را عملیاتی ساخت از این لحاظ داشتن نقشه منطقی و فیزیكی سوئیچ های مختلف شبكه باید پیش از اجرای مسیر گذاری در دستور كار قرار گیرد.

كابل كشی استاندارد: در راه اندازی اتاق سرور رعایت اصول كابل كشی ساخت یافته و همچنین درنظر داشتن خم ها و زوایای مختلف در كابل كشی اتاق سرور باید در نظر گرفته شود. تمامی فیبر ها و کابل ها می بایست با دقت کشیده شده و لیبل گذاری شوند.

اقدامات مهم در اتاق سرور

ثابت كردن رک ها: به دلیل جلوگیری از واژگون شدن رک ها در هنگام زلزله ، رک ها باید به كف وصل و مهار شوند. پیش از اجرای كف و ایجاد كانال های مختلف باید محل استقرار رک ها تعیین شده و بست ها و Holder های نگهدارنده در آن تعبیه شود لذا دانستن نوع و مدل رک ها ، اندازه آن ها ، موقعیت مكانی نسبت به یكدیگر باید تعیین شوند و پلان آن تهیه و چاپ.

كانال های عبور: جهت نظم بخشیدن به كابل های Portable نظیر كابل های رابط برق ، Patch Cordها و … ، مسیر عبور استاندارد كابلی توكار در اتاق سرور صورت می گیرد. این كانال ها باید دارای درپوش مناسب بوده و بین مسیرهای Data و برق فاصله ایجاد نماید.

ساختار منطقی شبكه: ساختار منطقی و نرم افزاری سرورها امكان استفاده مطمئن از اطلاعات روی سرورها را مهیا می سازد لذا اتخاذ استراتژی و توپولوژی مناسب ارتباط سرورها با یكدیگر و همچنین ارتباط ایستگاه های كاری با آن ها باید پس از نصب فیزیكی اتاق سرور انجام شود. در زیر به برخی از تنظیمات منطقی و نرم افزاری اشاره شده است:

• دامین كنترلر و سرویس های شبكه نظیر DHCP ، DNS و …
• VLAN و تقسیم سوئیچی
• ایجاد Access List روی سوئیج های شبكه
• ایجاد Routing و Gateway شبكه و …

اکسس پوینت چیست ؟ ( Access point چیست؟ )

اکسس پوینت به اختصار AP یا WAP به معنی نقطه دسترسی است که در شبکه ‌های وایرلس کاربرد دارد. عملکرد آن شبیه به سوییچ شبکه‌های کابلی است. با استفاده از اکسس پوینت می‌توان چند سیستم کامپیوتری را از طریق شبکه وایرلس به هم متصل کرد. شبکه‌های محلی که از طریق اکسس پوینت به هم متصل می‌شوند را شبکه LAN یا WLAN می ‌گویند. اکسس پوینت‌ها تمام سیگنال‌های رادیویی را در فاصله مشخصی دریافت و ارسال می‌کنند این سیگنال‌ها شامل سیگنال‌های Wi-Fi هم می‌ شود.

در واقع اکسس پوینت گسترش دهنده شبکه‌های بی سیم است. برای اتصال به اینترنت تنها داشتن یک اکسس پوینت کفایت نمی ‌کند برای اتصال به اینترنت به روتر هم نیاز داریم بطور کلی اگر قصد توسعه شبکه وایرلس خود را دارید از اکسس پوینت استفاده کنید ولی اگر قصد ایجاد شبکه ‌ای بی سیم برای چند کاربر در منزل یا دفتر کارتان را دارید از روتر استفاده کنید.

تفاوت اکسس پوینت و مودم

تفاوت مودم و اکسس پوینت در کاربرد آن ها است اکسس پوینت شبکه ‌های محلی بی سیم را ایجاد و سیگنال ‌های ارتباطی را تقویت می‌ کند. ولی مودم وظیفه اتصال کامپیوتر یا دیوایس های وای فای دار به اینترنت و انتقال دیتا روی خط تلفن یا فیبرنوری را برعهده دارد.

نکات مهم در طراحی مسیر کابل کشی شبکه و اجرای آن

حفظ سرعت انتقال داده ها

رک شبکه باید در کمترین فاصله ممکن قرار گیرد تا سرعت انتقال داده حفظ شود.
حفظ حداقل فاصله حداقل 30 سانتی متری بین کابل شبکه و کابل برق برای جلوگیری از ایجاد نویز و اختلال در انتقال اطلاعات بسیار مهم است.
از آسیب کابل، پیش خوردگی، شکستگی و خم شدن کابل برای اطمینان از انتقال کارآمد داده ها جلوگیری کنید.
طراحی کابل کشی باید با افزودن گره های بیشتر امکان گسترش آینده را فراهم کند.

ملاحظات طراحی

از پچ پنل ها، سوکت های شبکه و کدگذاری در نقاط اتصال برای بهبود وضوح استفاده کنید.
برای شناسایی و مدیریت آسان از کابل ها و برچسب هایی با رنگ و شماره گذاری مناسب استفاده کنید.
اتصال هر ناحیه کاری به سوئیچ حداقل با سه قطعه: 1) از محل کار به خروجی، 2) از خروجی به پچ پنل، 3) از پچ پنل به کلید اصلی.
حداکثر طول کابل به منطقه کاری برای کابل کشی افقی 90 متر و برای کابل کشی منطقه کاری 6 متر است.
سیم کاربر متصل از سوکت به کامپیوتر باید به 3 متر محدود شود. اگر فاصله بیش از شش متر باشد نباید از 6 متر بیشتر شود.
برای اتصال پچ پنل به سوئیچ از کابل های پچ کورد یک متری استفاده کنید.
برای کابل کشی ستون فقرات باید از کابل هایی با سرعت انتقال بالاتر نسبت به سایر کابل ها استفاده کرد زیرا اطلاعات زیادی از طریق آنها منتقل می شود.

 ملاحظات ایمنی

تا حد امکان، داکت یا تنه کابل LAN و کابل برق را جدا کنید. اگر مجاور هستند، باید حداقل 2 اینچ از هم فاصله داشته باشند.
از لامپ های کم مصرف یا مهتابی در قفسه ها به دلیل سر و صدایی که تولید می کنند استفاده نکنید.
از نصب رله قطع برق یا موتورهای الکتریکی در کنار قفسه ها خودداری کنید.
نصب کپسول آتش نشانی برقی کلاس در اتاق سرور.
هنگامی که مسیر کابل طولانی است یا تجهیزات تولید نویز وجود دارد، برق را وصل کنید.
برای جلوگیری از قطع ناگهانی برق و کنترل نوسانات الکتریکی تجهیزات از یو پی اس استفاده کنید.
از اعداد آدرس اصلی در پچ پنل ها استفاده کنید و یک شماره آدرس معتبر در سوکت های شبکه بنویسید.

طراحی زیرساخت

به جای اتصال مستقیم به رابط کاربری از سوکت شبکه استفاده کنید.
برای ارتقاءهای بعدی، در هر اتاق پریزهای پشتیبان نصب کنید.
تمام فعالیت ها مانند تجهیزات خریداری شده، سیستم کابل کشی، توپولوژی مورد استفاده و نقشه کابل کشی شبکه را مستندسازی کنید.
قفسه ها را به زمین وصل کنید.
دقت را در قوس ها در طول پیچ و خم کابل ها حفظ کنید.
از لوله های پی وی سی در دیوار برای انتقال کابل ها استفاده کنید و اجازه دهید فضای اضافی برای عبور کابل ها از لوله ها برای ارتقای آینده ایجاد شود.
کابل کشی اضافی برای استفاده در آینده فراهم کنید.
برای جلوگیری از پخش زیاد در شبکه، تعداد تجهیزات فعال مانند سوئیچ ها را محدود کنید.
تا حد امکان از یک قفسه جداگانه در هر طبقه استفاده کنید.
قفسه ها یا کلیدهای ساختمان ها را به یکدیگر متصل نکنید و تا حد امکان آنها را از طریق یکدیگر متصل کنید.
به سیستم سرمایش و گرمایش و خاموش کردن قفسه ها توجه کنید.
دمای اتاق سرور باید بین 18 تا 24 درجه سانتیگراد و حداکثر رطوبت بین 30 تا 50 درصد باشد.
برای بهبود امنیت از قفسه هایی با قابلیت قفل استفاده کنید.
ارتفاع اتاق سرور باید بیش از 2.8 متر باشد.
در نتیجه، اجرای این بهترین شیوه ها کابل کشی شبکه کارآمد را تضمین می کند و از خرابی ناشی از وقفه های انتقال داده، آسیب به تجهیزات و سایر خطرات ایمنی جلوگیری می کند.
