کاربرد کابل های کواکسیال در سیستم های ماهواره ای

کاربرد کابل های کواکسیال در سیستم های ماهواره ای

کابل‌های کواکسیال قهرمانان گمنام ارتباطات ماهواره‌ای هستند که سیگنال‌هایی را که ما را به دنیای اطلاعات و سرگرمی متصل می‌کنند، بی‌صدا و با اطمینان حمل می‌کنند. اهمیت آن‌ها در این سیستم‌ها را نمی‌توان اغراق کرد، زیرا به‌عنوان پیوند حیاتی بین ظروف سیگنال‌های ضعیف از فضا و گیرنده‌هایی که آن‌ها را رمزگشایی می‌کنند به برنامه‌های تلویزیونی مورد علاقه ما یا جریان‌های داده حیاتی عمل می‌کنند. این مقاله به بررسی کاربرد های چندوجهی کابل های کواکسیال در سیستم های ماهواره ای می پردازد و نقش آنها را در انتقال سیگنال، یکپارچه سازی سیستم و اطمینان از عملکرد بهینه بررسی می کند. در این مقاله ما میخواهیم به کاربرد کابل های کواکسیال در سیستم های ماهواره ای مزایا و نحوه نگهداری انها بپردازیم ، با ما همراه باشید.

مقدمه: نقش کابل های کواکسیال در سیستم های ماهواره ای

ارتباطات ماهواره ای متکی بر رقص پیچیده بین ایستگاه های زمینی و ماهواره های در حال گردش است. این ماهواره‌ها به‌عنوان رله عمل می‌کنند و سیگنال‌هایی را از یک نقطه روی زمین دریافت می‌کنند و آن‌ها را به نقطه‌ای دیگر ارسال می‌کنند و امکان برقراری ارتباط در فواصل بسیار زیاد را فراهم می‌کنند. این فرآیند پیچیده توسط شبکه ای از تجهیزات زمینی امکان پذیر می شود که کابل های کواکسیال ستون فقرات انتقال سیگنال را تشکیل می دهند.

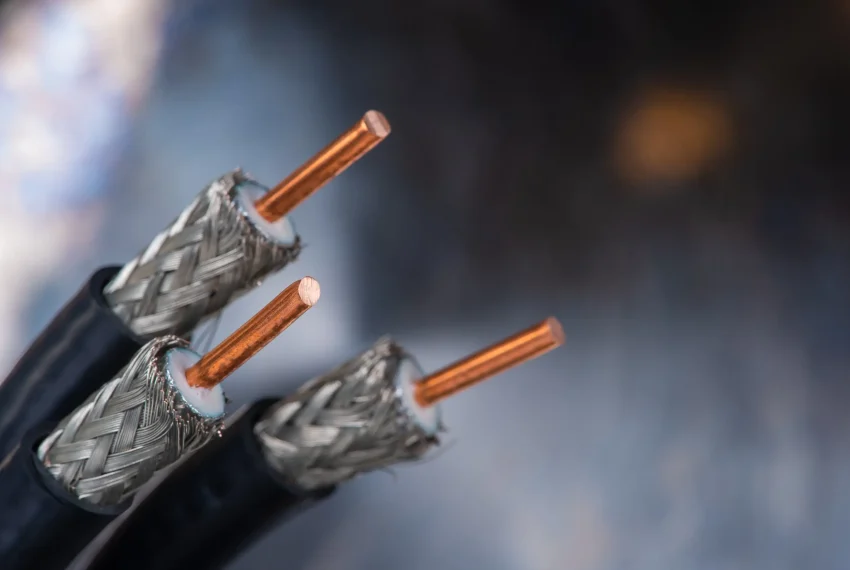

کابل های کواکسیال به طور خاص برای انتقال سیگنال های فرکانس بالا با حداقل تلفات یا تداخل طراحی شده اند. ساخت منحصر به فرد آنها کلید این قابلیت است:

• رسانای داخلی: سیم جامد یا رشته ای ساخته شده از مواد بسیار رسانا (معمولا مس) سیگنال را حمل می کند.
• عایق دی الکتریک: یک لایه غیر رسانا احاطه کننده هادی داخلی سیگنال را محفوظ نگه می دارد و از تحت تاثیر قرار گرفتن آن توسط عوامل خارجی جلوگیری می کند.
• هادی بیرونی (سپر): یک لایه بافته یا فویل که دی الکتریک را احاطه کرده است به عنوان یک سپر عمل می کند و از سیگنال در برابر تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) محافظت می کند.
• ژاکت بیرونی: یک لایه بیرونی محافظ ساخته شده از PVC یا مواد دیگر دوام و مقاومت در برابر آب و هوا را فراهم می کند.

این ساختار لایه‌ای به کابل‌های کواکسیال اجازه می‌دهد تا سیگنال‌های فرکانس بالا را به طور موثر انتقال دهند، و آنها را برای ارتباطات ماهواره‌ای که در محدوده فرکانس گیگاهرتز کار می‌کنند، ایده‌آل می‌سازد. مزایای آنها فراتر از این است:

• پهنای باند وسیع: کابل های کواکسیال می توانند طیف وسیعی از فرکانس ها را کنترل کنند و آنها را برای انتقال انواع سیگنال های ماهواره ای مناسب می کند.
• مقرون به صرفه بودن: در مقایسه با جایگزین هایی مانند فیبر نوری، ساخت و نصب کابل های کواکسیال نسبتاً ارزان است.
• سهولت نصب و جابجایی: کابل های کواکسیال انعطاف پذیر هستند و به راحتی می توان آنها را از طریق ساختمان ها و محیط های بیرونی عبور داد.
• زیرساخت ایجاد شده: فناوری کابل کواکسیال بالغ و به طور گسترده در دسترس است، با اکوسیستم وسیعی از اجزا و ابزارهای سازگار.

این مقاله کاربردهای متنوع کابل‌های کواکسیال را در سیستم‌های ماهواره‌ای، از اتصال دیش به گیرنده، ارتباط با اجزای حیاتی، پشتیبانی از خدمات ماهواره‌ای مختلف، و تضمین کیفیت سیگنال بهینه برای تجربه کاربری بی‌وقفه، بررسی می‌کند.

انتقال سیگنال از دیش های ماهواره ای به گیرنده ها

یک بشقاب ماهواره‌ای را به‌عنوان یک گوش بزرگ تصور کنید که به دقت زاویه‌ای دارد تا زمزمه‌های ضعیف سیگنال‌های فضا را ضبط کند. این سیگنال‌ها که پخش‌های تلویزیونی، داده‌های اینترنتی یا دیگر اشکال ارتباطی را حمل می‌کنند، به دلیل مسافت زیادی که طی می‌کنند، در حالت ضعیفی به ظرف می‌رسند. سفر این سیگنال ها از دیش به صفحه تلویزیون یا کامپیوتر شما به شدت به کابل های کواکسیال متکی است.

1. تمرکز سیگنال: شکل سهموی بشقاب ماهواره در این فرآیند بسیار مهم است. مانند یک آینه عمل می کند و سیگنال های ضعیف و پراکنده ماهواره ای را روی یک نقطه به نام نقطه کانونی متمرکز می کند.
2. نقش LNB: در نقطه کانونی دیش، مبدل پایین بلوک کم نویز (LNB)، یک جزء مهم متصل به کابل کواکسیال قرار دارد. LNB دو عملکرد اصلی دارد:
   • تقویت: سیگنال بسیار ضعیف ماهواره را تقویت می کند.
   • Downconversion: سیگنال ماهواره با فرکانس بالا (معمولاً در محدوده گیگاهرتز) را به محدوده فرکانس پایین تر و متوسط (معمولاً در محدوده مگاهرتز) تبدیل می کند. این تبدیل پایین ضروری است زیرا فرکانس های پایین تر برای انتقال در فواصل طولانی تر با استفاده از کابل های کواکسیال مناسب تر هستند.
3. کابل کواکسیال به عنوان مجرا: کابل کواکسیال سپس این سیگنال تقویت شده و تبدیل شده را از LNB به گیرنده ماهواره ای واقع در داخل ساختمان می برد.

این اتصال به ظاهر ساده بین LNB و گیرنده جایی است که کابل کواکسیال واقعاً می درخشد. ساختار آن تضمین می کند که سیگنال با حداقل تلفات یا تداخل، حتی در فواصل نسبتاً طولانی، حرکت می کند.

رابط با مبدل‌های کاهش نویز کم (LNB)

LNBها قهرمانان گمنام دریافت ماهواره هستند و عملکرد موثر آنها به رابط آنها با کابل های کواکسیال بستگی دارد. انواع مختلف LNBها به باندهای فرکانسی خاصی که در ارتباطات ماهواره ای استفاده می شوند، پاسخ می دهند:

• LNB های باند C: سیگنال ها را در محدوده 4 گیگاهرتز دریافت می کنند (سیستم های قدیمی تر).
• LNB های باند Ku: سیگنال هایی را در محدوده 11-12 گیگاهرتز دریافت می کنند (متداول ترین برای استفاده خانگی).
• LNB های باند Ka: سیگنال هایی در محدوده 20-30 گیگاهرتز دریافت می کنند (به طور فزاینده ای برای کاربردهای پهنای باند بالاتر استفاده می شود).

صرف نظر از باند فرکانس، تطبیق امپدانس برای انتقال کارآمد سیگنال بین LNB و کابل کواکسیال بسیار مهم است.

• تطابق امپدانس: امپدانس که بر حسب اهم اندازه گیری می شود، نشان دهنده مقاومت در برابر جریان یک جریان متناوب (AC) است. برای حداکثر انتقال سیگنال، امپدانس خروجی LNB باید با امپدانس کابل کواکسیال و ورودی گیرنده مطابقت داشته باشد. سیستم های ماهواره ای معمولاً از امپدانس استاندارد 75 اهم استفاده می کنند.

اتصال دهنده ها: تضمین یک پیوند ایمن و ضد آب

ارتباط فیزیکی بین LNB و کابل کواکسیال با استفاده از کانکتورهای تخصصی طراحی شده برای این منظور برقرار می شود. انواع کانکتورهای رایج عبارتند از:

• اتصالات نوع F: رایج ترین نوع، که به دلیل طراحی رزوه ای خود شناخته شده است، که اتصال ایمن و مقاوم در برابر آب و هوا را فراهم می کند.
• اتصالات نوع N: بزرگتر و مستحکمتر از کانکتورهای نوع F، ضد آب و هوای عالی را ارائه می دهد و اغلب در تاسیسات حرفه ای استفاده می شود.

انتخاب کانکتور به کاربرد خاص، عوامل محیطی و سطح دوام مورد نیاز بستگی دارد. با این حال، هدف اصلی یکسان است: ایجاد یک اتصال قابل اعتماد و کم تلفات بین LNB و کابل کواکسیال برای انتقال سیگنال بهینه.

اتصال مودم ها و گیرنده های ماهواره ای

سفر سیگنال با رسیدن کابل کواکسیال به گیرنده داخل خانه یا محل کار شما به پایان نمی رسد. مودم‌ها و گیرنده‌های ماهواره‌ای، رمزگشاهای ناشناخته امواج هوایی، برای تبدیل سیگنال‌های ارسالی به اطلاعات قابل استفاده، بر این اتصال تکیه می‌کنند. این دستگاه‌ها سیگنال تبدیل شده را از LNB از طریق کابل کواکسیال دریافت می‌کنند و کار حیاتی رمزگشایی آن را آغاز می‌کنند.

1. رمزگشایی سیگنال: گیرنده های ماهواره ای برای تلویزیون سیگنال را رمزگشایی می کنند تا دسترسی به کانال های مختلف را فراهم کنند. از طرف دیگر مودم های اینترنت ماهواره ای سیگنال را رمزگشایی می کنند تا داده های اینترنتی را ارائه دهند.
2. اهمیت یکپارچگی سیگنال: کیفیت کابل کواکسیال نقش مهمی در این مرحله دارد. هرگونه از دست دادن یا تخریب سیگنال در امتداد کابل کواکسیال می تواند منجر به طیف وسیعی از مشکلات شود:
   • پیکسل شدن یا یخ زدگی در تلویزیون ماهواره ای: سیگنال ضعیف می تواند منجر به وقفه در جریان ویدیو شود و باعث تجربه تماشای خسته کننده شود.
   • سرعت اینترنت آهسته: برای کاربران اینترنت ماهواره ای، کاهش سیگنال مستقیماً به سرعت پایین تر دانلود و آپلود ترجمه می شود.
3. انتخاب کابل کواکسیال مناسب: بنابراین، انتخاب کابل کواکسیال مناسب برای عملکرد بهینه سیستم ماهواره ای بسیار مهم است. عواملی که باید در نظر گرفته شوند عبارتند از:
   • کیفیت کابل: کابل های با کیفیت بالاتر معمولاً از مواد و محافظ بهتری استفاده می کنند که منجر به از دست دادن سیگنال کمتر می شود.
   • محافظت: محافظ موثر برای جلوگیری از تداخل منابع خارجی، به ویژه در مناطقی با EMI بالا، ضروری است.
   • طول کابل: قدرت سیگنال در طول مسافت کاهش می یابد. انتخاب طول کابل مناسب برای نصب، از دست دادن سیگنال را به حداقل می رساند.

با استفاده از کابل‌های کواکسیال با کیفیت بالا و اطمینان از نصب صحیح، کاربران می‌توانند از بهترین کیفیت سیگنال ممکن لذت ببرند، چه در حال تماشای تلویزیون با کیفیت بالا و چه با تکیه بر اتصال اینترنت پایدار.

توزیع سیگنال های ماهواره ای در ساختمان ها

در بسیاری از سناریوها، یک بشقاب ماهواره ای به چندین گیرنده در داخل یک ساختمان خدمت می کند. اینجا جایی است که کابل های کواکسیال تطبیق پذیری خود را با فعال کردن توزیع سیگنال نشان می دهند.

شکاف کواکسیال: انشعاب سیگنال

اسپلیترهای کواکسیال اجزای ساده و در عین حال ضروری هستند که به یک کابل کواکسیال منفرد که از LNB می آید به چندین خط تقسیم می شود که هر کدام سیگنال ماهواره را به گیرنده دیگری می برد.

• Splitters Passive: این اسپلیترها به سادگی سیگنال ورودی را به طور مساوی بین پورت های خروجی تقسیم می کنند. با این حال، این تقسیم به ناچار منجر به از دست دادن سیگنال می شود.
• قطع کننده های فعال: این اسپلیترها شامل تقویت کننده ای برای جبران از دست دادن سیگنالی است که در حین تقسیم رخ می دهد و اطمینان حاصل می کند که سیگنال قوی تری به هر گیرنده می رسد.

از دست دادن سیگنال و نیاز به تقویت

هر بار که یک سیگنال تقسیم می شود، قدرت آن کاهش می یابد. این تلفات با افزایش تعداد شکاف ها یا زمانی که کابل های طولانی تر درگیر هستند، بیشتر می شود. در چنین مواردی، تقویت‌کننده‌های سیگنال برای حفظ کیفیت سیگنال در هر نقطه گیرنده ضروری هستند.

• تقویت کننده های توزیع: این تقویت کننده ها به صورت استراتژیک در شبکه کابل کواکسیال قرار می گیرند تا قدرت سیگنال را تقویت کنند و تلفات وارد شده در حین تقسیم و انتقال در فواصل طولانی تر را جبران کنند.

حفظ کیفیت سیگنال: یک رویکرد جامع

توزیع سیگنال های ماهواره ای به طور موثر نیازمند یک رویکرد جامع است که کیفیت کابل، انتخاب تقسیم کننده و استفاده استراتژیک از تقویت کننده ها را در نظر می گیرد. با استفاده از قطعات باکیفیت و پیروی از تکنیک‌های نصب مناسب، می‌توان اطمینان حاصل کرد که همه گیرنده‌های یک ساختمان، بدون توجه به فاصله آنها از دیش یا تعداد اسپلیترهای شبکه، سیگنالی قوی و واضح دریافت می‌کنند.

یکپارچه سازی با چند سوئیچ برای تنظیمات گیرنده های متعدد

در حالی که اسپلیترها برای توزیع اولیه سیگنال مفید هستند، تاسیسات بزرگتر یا آنهایی که نیاز به دسترسی به ماهواره های متعدد دارند از قابلیت های پیشرفته چند سوئیچ بهره می برند.

سوئیچ های چندگانه: هاب های هوشمند

مولتی سوئیچ ها اجزای تخصصی هستند که برای مدیریت و هدایت سیگنال ها از چندین LNB یا ماهواره به گیرنده های متعدد طراحی شده اند. هر گیرنده می تواند به طور مستقل ماهواره یا LNB مورد نظر را انتخاب کند و امکان تنوع بیشتر کانال ها و خدمات را فراهم کند.

کابل های کواکسیال: حمل کننده ارتباطات

ارتباط بین گیرنده و مولتی سوئیچ برای انتخاب یک ماهواره یا LNB خاص توسط سیگنال های DiSEqC (کنترل تجهیزات ماهواره ای دیجیتال) تسهیل می شود. این سیگنال ها از خود سیگنال ماهواره جدا نیستند. آنها بر روی همان کابل کواکسیال که سیگنال ماهواره را حمل می کند مدوله می شوند.

• سیگنال های DiSEqC: دستورات درون سیگنال: هنگامی که کاربر کانال گیرنده خود را تغییر می دهد، یک فرمان DiSEqC از کابل کواکسیال به مولتی سوئیچ ارسال می شود.
• عمل چند سوئیچ: مولتی سوئیچ این دستور را تفسیر می کند و سیگنال را از LNB یا ماهواره مناسب به سمت پایین کابل کواکسیال به گیرنده هدایت می کند.

مزایای سیستم های چند سوئیچ

سیستم های چند سوئیچ، در ارتباط با کابل های کواکسیال، چندین مزیت را ارائه می دهند:

• افزایش انعطاف پذیری: هر گیرنده می تواند به طور مستقل به ماهواره ها یا LNB های مختلف دسترسی داشته باشد، که امکان انتخاب برنامه ریزی بیشتر را فراهم می کند.
• کنترل متمرکز: مولتی سوئیچ به عنوان یک هاب مرکزی عمل می کند، شبکه توزیع را ساده می کند و مدیریت آن را آسان تر می کند.
• مقیاس پذیری: سیستم های چند سوئیچ را می توان برای قرار دادن گیرنده ها یا ماهواره های اضافی در صورت نیاز گسترش داد.

این ادغام کابل های کواکسیال با چند سوئیچ، سازگاری و اهمیت آنها را در ایجاد شبکه های توزیع سیگنال ماهواره ای انعطاف پذیر و مقیاس پذیر برجسته می کند.

انتقال سیگنال های فرکانس بالا

توانایی کابل‌های کواکسیال برای انتقال موثر سیگنال‌های فرکانس بالا، زیربنای کاربرد آنها در سیستم‌های ماهواره‌ای است. برای درک این قابلیت، مهم است که چالش‌های فرکانس‌های بالا و نحوه رفع آن‌ها را در ساخت کابل کواکسیال در نظر بگیرید.

ساختار کابل کواکسیال: نگاهی نزدیک

• هادی داخلی: هادی داخلی که معمولاً از مس ساخته می شود، تا حد امکان ضخیم نگه داشته می شود تا مقاومت به حداقل برسد. در فرکانس های بالا، پدیده ای به نام “اثر پوست” مطرح می شود. این اثر باعث می شود که جریان الکتریکی در درجه اول بر روی سطح هادی جریان یابد و مقاومت را افزایش دهد. یک هادی ضخیم تر، سطح بزرگتری را برای جریان جریان فراهم می کند و این اثر را کاهش می دهد.
• عایق دی الکتریک: ماده دی الکتریک باید خواص عایق عالی داشته باشد و ویژگی های خود را در فرکانس های بالا حفظ کند. هر گونه ناهماهنگی یا نقص در دی الکتریک می تواند باعث از دست دادن سیگنال شود.
• هادی بیرونی (سپر): این لایه به عنوان قفس فارادی عمل می کند و از تأثیر تداخل الکترومغناطیسی خارجی بر سیگنال حمل شده توسط هادی داخلی جلوگیری می کند. در فرکانس های بالا، سپر باید بسیار موثر باشد زیرا EMI برجسته تر است. برای دستیابی به سطح حفاظتی مورد نظر از انواع مختلف محافظ مانند محافظ بافته شده، محافظ فویل یا ترکیبی از هر دو استفاده می شود.

اثر پوست و از دست دادن سیگنال

“اثر پوست” که قبلاً ذکر شد، یک ملاحظات کلیدی در انتقال سیگنال با فرکانس بالا است. با افزایش فرکانس، جریان الکتریکی تمایل دارد تا نزدیک سطح هادی متمرکز شود. این به طور موثر سطح مقطع موجود برای جریان جریان را کاهش می دهد، مقاومت را افزایش می دهد و منجر به از دست دادن سیگنال می شود. کابل های کواکسیال این اثر را از طریق:

• هادی داخلی ضخیم تر: همانطور که قبلاً ذکر شد، یک هادی داخلی ضخیم تر، سطح بیشتری را برای جریان جریان فراهم می کند و تاثیر پوسته را کاهش می دهد.
• آبکاری نقره: در کابل های کواکسیال سطح بالا، هادی داخلی ممکن است با نقره اندود شود که رسانایی بالاتری نسبت به مس دارد و باعث کاهش بیشتر مقاومت می شود.

محافظت در برابر تداخل: محافظت از سیگنال

کابل های کواکسیال به ویژه در معرض تداخل منابع الکترومغناطیسی خارجی هستند. این تداخل می تواند به صورت نویز یا اعوجاج در سیگنال ظاهر شود و کیفیت دریافت تلویزیون یا اتصال اینترنت را کاهش دهد. محافظ هادی بیرونی در مبارزه با این امر بسیار مهم است:

• محافظ بافته شده: بافته شده از سیم های مسی یا آلومینیومی، محافظ بافته شده انعطاف پذیری خوب و سطح بالایی از محافظت در برابر تداخل فرکانس پایین را ارائه می دهد.
• حفاظ فویل: یک لایه نازک از فویل آلومینیومی یا مسی که در اطراف دی الکتریک پیچیده شده است، محافظت عالی در برابر تداخل فرکانس بالا ایجاد می کند.
• محافظت ترکیبی: بسیاری از کابل های کواکسیال با کیفیت بالا از ترکیبی از محافظ های بافته شده و فویل استفاده می کنند تا حفاظت برتر را در محدوده فرکانس وسیعی ارائه دهند.

با انتخاب دقیق کابل های کواکسیال با محافظ مناسب برای محیط و کاربرد خاص، نصاب ها می توانند اطمینان حاصل کنند که سیگنال شفاف و عاری از تداخل خارجی است.

سازگاری با سیستم های ماهواره ای دیجیتال و آنالوگ

در حالی که دنیای پخش تلویزیونی به سرعت در حال گذار به دیجیتال است، سیستم های ماهواره ای آنالوگ هنوز در مناطق خاصی یا برای کاربردهای خاص مورد استفاده قرار می گیرند. کابل های کواکسیال سازگاری خود را با انتقال موثر سیگنال های ماهواره ای آنالوگ و دیجیتال نشان می دهند.

دیجیتال در مقابل آنالوگ: یک تفاوت اساسی

• سیگنال های آنالوگ: سیگنال های آنالوگ شکل موج های پیوسته ای هستند که اطلاعات را با تغییر دامنه، فرکانس یا فاز خود نشان می دهند. آنها بیشتر مستعد نویز و تداخل هستند.
• سیگنال های دیجیتال: سیگنال های دیجیتال اطلاعات را به صورت مجموعه ای از مقادیر گسسته، معمولاً ارقام باینری (0 و 1) نشان می دهند. آنها در برابر نویز و تداخل مقاومت بیشتری دارند و انتقال با کیفیت بالاتری را ارائه می دهند.

کابل های کواکسیال: یک رسانه جهانی

صرف نظر از نوع سیگنالی که ارسال می شود، کابل های کواکسیال یک رسانه قابل اعتماد و کارآمد را ارائه می دهند. خود کابل بین سیگنال های آنالوگ و دیجیتال تفاوتی قائل نمی شود. عامل مهم فرآیندهای مدولاسیون و دمودولاسیون است که به ترتیب توسط تجهیزات ارسال و گیرنده انجام می شود.

• مدولاسیون: در انتهای فرستنده، سیگنال اطلاعات (چه آنالوگ یا دیجیتال) بر روی یک موج حامل قرار می گیرد، که یک سیگنال با فرکانس بالا است که می تواند در فواصل طولانی منتقل شود. این فرآیند مدولاسیون نامیده می شود.
• Demodulation: در انتهای دریافت کننده، گیرنده سیگنال اطلاعات را از موج حامل جدا می کند، فرآیندی که به عنوان دمدولاسیون شناخته می شود.

کابل های کواکسیال به سادگی این سیگنال مدوله شده را حمل می کنند. نوع سیگنال (آنالوگ یا دیجیتال) بر توانایی کابل در انتقال موثر آن تأثیری ندارد.

آینده-محافظه با کواکسیال

انتقال به سیستم های ماهواره ای دیجیتال باعث منسوخ شدن تاسیسات کابل کواکسیال موجود نمی شود. این کابل‌ها می‌توانند همچنان استفاده شوند و درجه‌ای از محافظت در آینده را ارائه می‌دهند:

• سازگاری دیجیتال: کابل های کواکسیال می توانند نیازهای پهنای باند بالاتر سیگنال های ماهواره ای دیجیتال، از جمله پخش با وضوح بالا (HD) و فوق العاده با کیفیت (UHD) را مدیریت کنند.
• پتانسیل برای ارتقاء: در حالی که کابل های فیبر نوری حتی پهنای باند و کیفیت سیگنال بیشتری را ارائه می دهند، ارتقاء تاسیسات کابل کواکسیال موجود برای پشتیبانی از پیشرفت های آینده در فناوری ماهواره ممکن است در برخی موارد مقرون به صرفه تر باشد.

این تطبیق پذیری ذاتی تضمین می کند که کابل های کواکسیال در چشم انداز در حال تکامل ارتباطات ماهواره ای مرتبط باقی می مانند.

تضمین یکپارچگی سیگنال و کاهش تداخل

یکپارچگی سیگنال برای یک تجربه ارتباط ماهواره ای یکپارچه بسیار مهم است. چه دریافت تلویزیون شفاف و چه اتصال اینترنت بدون وقفه، یک سیگنال قوی و واضح ضروری است.

کیفیت کابل: پایه یکپارچگی

کیفیت کابل کواکسیال خود شاید مهمترین عاملی است که بر یکپارچگی سیگنال تأثیر می گذارد.

• مواد هادی: هادی های مسی با خلوص بالا بهترین رسانایی را ارائه می دهند و از دست دادن سیگنال را به حداقل می رسانند.
• مواد دی الکتریک: کیفیت و قوام دی الکتریک بسیار مهم است. هر گونه نقص می تواند باعث بازتاب سیگنال و کاهش عملکرد شود.
• اثر محافظتی: محافظ باید قوی باشد و به درستی اعمال شود تا از تداخل خارجی بر سیگنال جلوگیری شود.

انواع سپر: انتخاب دفاع مناسب

همانطور که قبلا ذکر شد، انواع مختلف محافظ سطوح مختلفی از محافظت را ارائه می دهند:

• محافظ بافته شده: محافظت کلی و انعطاف پذیری خوبی را ارائه می دهد و آن را برای اکثر نصب ها مناسب می کند.
• حفاظ فویل: بسیار موثر در برابر تداخل فرکانس بالا، اغلب در محیط هایی با نویز الکترومغناطیسی قابل توجه استفاده می شود.
• محافظت ترکیبی (سپر چهارگانه): ترکیبی از لایه های متعدد محافظ بافته شده و فویل برای محافظت برتر در محیط های سخت.

انتخاب محافظ به محیط نصب خاص و انواع منابع تداخل احتمالی موجود بستگی دارد.

نصب صحیح: به حداقل رساندن تخریب سیگنال

فراتر از کیفیت کابل، تکنیک های نصب مناسب برای حفظ یکپارچگی سیگنال ضروری است:

• اجتناب از خمیدگی تیز: خم شدن زیاد کابل کواکسیال می تواند به ساختار کابل آسیب برساند و امپدانس آن را تحت تاثیر قرار دهد و منجر به بازتاب سیگنال شود.
• استفاده از کانکتورهای مناسب: کانکتورها باید از کیفیت خوب، به درستی نصب شده و ضد آب باشند تا از نشت سیگنال یا نفوذ رطوبت جلوگیری شود.
• ایمن سازی کابل ها: استفاده از گیره یا بند کابل برای محکم کردن کابل، از حرکت یا فشار غیرضروری جلوگیری می کند، که می تواند به مرور زمان به کابل آسیب برساند.

با اتخاذ رویکردی جامع که کیفیت کابل، محافظ و شیوه‌های نصب را در نظر می‌گیرد، نصاب‌ها می‌توانند اطمینان حاصل کنند که سیگنال از دیش به گیرنده با حداقل تلفات یا تخریب می‌رود.

استفاده در پخش تلویزیونی ماهواره ای

پخش تلویزیونی ماهواره ای، یکی از گسترده ترین کاربردهای ارتباطات ماهواره ای، برای توزیع سیگنال به شدت به کابل های کواکسیال متکی است. کابل‌های کواکسیال از خدمات مستقیم به خانه (DTH) که سرگرمی‌ها را به میلیون‌ها خانوار می‌رسانند تا تأسیسات بزرگ‌تر که به هتل‌ها یا مجتمع‌های آپارتمانی سرویس می‌دهند، نقش مهمی ایفا می‌کنند.

خدمات مستقیم به خانه (DTH): آوردن سرگرمی به خانه

سرویس‌های تلویزیون ماهواره‌ای DTH نحوه دسترسی مردم به سرگرمی را متحول کرده است و مجموعه وسیعی از کانال‌ها را مستقیماً به خانه‌ها بدون نیاز به اتصالات کابلی سنتی ارائه می‌کند.

1. Satellite to Dish: ارائه دهندگان خدمات DTH سیگنال های خود را از ماهواره های قدرتمندی که به دور زمین می چرخند ارسال می کنند. این سیگنال ها توسط دیش های سهموی نصب شده در منزل مشترکین دریافت می شود.
2. تبدیل پایین LNB: LNB روی دیش، سیگنال های ماهواره ای با فرکانس بالا را به محدوده فرکانس پایین تری که برای انتقال از طریق کابل های کواکسیال مناسب است، متمرکز و کاهش می دهد.
3. اتصال کواکسیال به گیرنده: یک کابل کواکسیال LNB را به گیرنده ماهواره ای متصل می کند که سیگنال را رمزگشایی کرده و به تلویزیون ارسال می کند.

این تنظیم به ظاهر ساده به انتقال قابل اعتماد سیگنال ماهواره از طریق کابل کواکسیال بستگی دارد.

کیفیت بالا و فراتر از آن: برآورده کردن تقاضاهای پهنای باند

با پیشرفت فناوری تلویزیون، تقاضا برای پخش با وضوح بالاتر، مانند کیفیت بالا (HD) و فوق العاده با کیفیت (UHD)، همچنان در حال افزایش است. این فرمت‌های با وضوح بالا به پهنای باند بیشتری نیاز دارند و تقاضاهای بیشتری را برای رسانه انتقال ایجاد می‌کنند.

کابل‌های کواکسیال، به‌ویژه آن‌هایی که کیفیت بالاتری دارند، می‌توانند این نیازهای افزایش پهنای باند را برطرف کنند. با این حال، از دست دادن سیگنال در فرکانس های بالاتر قابل توجه تر می شود. بنابراین، کابل‌های کوتاه‌تر و کابل‌های با کیفیت بالاتر برای انتقال سیگنال‌های HD و UHD بدون تخریب قابل‌توجه ضروری هستند.

دوام و قابلیت اطمینان: برای تجربه کاربر ضروری است

برای سرویس‌های DTH و سایر تاسیسات تلویزیون ماهواره‌ای، قابلیت اطمینان کابل کواکسیال مستقیماً با تجربه کاربر مرتبط است. کابل معیوب می تواند منجر به موارد زیر شود:

• از دست دادن متناوب سیگنال: اتصالات شل یا کابل های آسیب دیده می تواند باعث قطع و وصل سیگنال شود و منجر به وقفه های ناامید کننده در مشاهده شود.
• پیکسل شدن یا انجماد: یک سیگنال ضعیف یا ضعیف می تواند به صورت پیکسل شدن (مصنوعات بلوک در تصویر) یا انجماد کامل جریان ویدیو ظاهر شود.
• کیفیت صوتی ضعیف: تداخل یا از دست دادن سیگنال نیز می تواند بر قسمت صوتی پخش تأثیر بگذارد و منجر به ترق ترق یا خفه شدن صدا شود.

بنابراین، استفاده از کابل‌های کواکسیال باکیفیت و بادوام و اطمینان از نصب مناسب برای یک تجربه تماشای مثبت و بدون وقفه بسیار مهم است.

پشتیبانی از اتصال به اینترنت ماهواره ای

برای افراد و مشاغل در مناطق دورافتاده که گزینه‌های اینترنت زمینی محدود یا در دسترس نیستند، اینترنت ماهواره‌ای اتصال حیاتی به دنیای دیجیتال فراهم می‌کند. کابل های کواکسیال نقش مهمی در ارائه این اتصال دارند.

پر کردن شکاف دیجیتال با اینترنت ماهواره

اینترنت ماهواره ای بر اصل مشابهی با پخش تلویزیونی ماهواره ای متکی است.

1. انتقال داده: داده ها از ایستگاه های زمینی به ماهواره هایی که به دور زمین می چرخند منتقل می شود.
2. Satellite to Dish: ماهواره این داده ها را به یک بشق سهموی نصب شده در محل کاربر ارسال می کند.
3. LNB و مودم: LNB روی دیش سیگنال را دریافت و تبدیل به پایین می کند و سپس از طریق یک کابل کواکسیال به مودم اینترنت ماهواره ای ارسال می شود.
4. دسترسی به اینترنت: مودم سیگنال را دموولاسیون می کند و به فرمتی تبدیل می کند که می تواند توسط رایانه ها و سایر دستگاه ها برای دسترسی به اینترنت استفاده شود.

کابل های کواکسیال: اتصال کاربران به جهان

ارتباط بین دیش و مودم اینترنت ماهواره ای معمولا با استفاده از کابل کواکسیال برقرار می شود. نقش کابل بسیار مهم است زیرا سیگنال داده را حمل می کند، که می تواند مستعد تخریب باشد:

• ملاحظات تأخیر: در حالی که خود کابل های کواکسیال تأخیر (تأخیر) قابل توجهی را معرفی نمی کنند، اینترنت ماهواره ای به دلیل ماهیت خود، تأخیر بیشتری نسبت به گزینه های اینترنت زمینی مانند کابل یا فیبر دارد. این به دلیل فواصل زیادی است که سیگنال باید به ماهواره برود.
• یکپارچگی سیگنال برای سرعت و قابلیت اطمینان: از دست دادن یا تخریب سیگنال در طول کابل کواکسیال می تواند مستقیماً بر سرعت اینترنت تأثیر بگذارد. سیگنال ضعیف می تواند منجر به کاهش سرعت دانلود و آپلود شود و بر تجربه کلی کاربر تأثیر بگذارد.

بنابراین، استفاده از کابل های کواکسیال با کیفیت بالا با محافظ خوب و اطمینان از نصب مناسب برای به حداکثر رساندن قدرت سیگنال و به حداقل رساندن از دست دادن داده ها بسیار مهم است.

ملاحظات طول کابل برای کیفیت سیگنال بهینه

یکی از عوامل کلیدی موثر بر کیفیت سیگنال در تاسیسات کابل کواکسیال طول کابل است. قدرت سیگنال با عبور از کابل ضعیف می شود، پدیده ای که به عنوان تضعیف شناخته می شود. کابل کشی طولانی تر منجر به تضعیف بارزتر می شود که می تواند عملکرد قابل توجهی را تحت تأثیر قرار دهد.

تضعیف سیگنال: یک عامل اجتناب ناپذیر

تضعیف سیگنال یک ویژگی ذاتی تمام خطوط انتقال، از جمله کابل های کواکسیال است. این کاهش قدرت سیگنال در طول مسافت است و در درجه اول ناشی از مقاومتی است که سیگنال هنگام عبور از هادی و مواد دی الکتریک با آن مواجه می شود.

عوامل موثر بر تضعیف

• طول کابل: همانطور که قبلا ذکر شد، کابل های بلندتر به طور طبیعی منجر به تضعیف سیگنال بیشتر می شوند.
• فرکانس: فرکانس‌های بالاتر سریع‌تر از فرکانس‌های پایین‌تر در طول یک کابل تضعیف می‌شوند. این بدان معناست که سیگنال‌های فرکانس بالا که در ارتباطات ماهواره‌ای استفاده می‌شوند، بیشتر در معرض تضعیف هستند.
• کیفیت کابل: کیفیت کابل کواکسیال، به ویژه مواد رسانا و خواص دی الکتریک، مستقیماً بر میرایی تأثیر می گذارد. کابل های با کیفیت بالاتر معمولاً میرایی کمتری از خود نشان می دهند.
• امپدانس کابل: عدم تطابق امپدانس بین کابل، کانکتورها و اجزاء می تواند باعث انعکاس سیگنال شود و به از دست دادن سیگنال کمک کند.

محدودیت ها و دستورالعمل های طول کابل

در حالی که هیچ قانون سخت و سریعی برای حداکثر طول کابل وجود ندارد، به طور کلی:

• اجرای کوتاهتر بهتر است: هر زمان ممکن است، بهتر است از کوتاهترین کابل ممکن استفاده کنید تا از دست دادن سیگنال به حداقل برسد.
• دستورالعمل های کلی: برای نصب معمولی ماهواره های مسکونی که از کابل کواکسیال RG-6 با کیفیت خوب استفاده می کنند، کابل تا 100 فوت اغلب می تواند بدون تخریب قابل توجه سیگنال به دست آید.
• ملاحظات فرکانس: فرکانس‌های بالاتری که در ارتباطات ماهواره‌ای استفاده می‌شوند (مخصوصاً باند Ka) ممکن است به کابل‌های کوتاه‌تر یا استفاده از کابل‌های با تلفات کمتر نیاز داشته باشند.

تقویت برای مدت طولانی

هنگامی که کارکرد طولانی تر کابل اجتناب ناپذیر است، می توان از تقویت کننده های سیگنال برای جبران میرایی استفاده کرد.

• تقویت کننده های توزیع: این تقویت کننده ها در امتداد کابل نصب می شوند تا قدرت سیگنال را تقویت کنند و اثرات تضعیف را خنثی کنند.
• پیش تقویت کننده ها: این تقویت کننده ها در نزدیکی LNB نصب می شوند تا سیگنال را قبل از عبور از یک کابل طولانی تقویت کنند.

استفاده از تقویت کننده ها نیاز به بررسی دقیق دارد تا از ایجاد نویز یا اعوجاج در سیگنال جلوگیری شود. انتخاب تقویت کننده هایی با بهره (ضریب تقویت) مناسب و ارقام نویز برای کاربرد خاص ضروری است.

دوام و مقاومت در برابر آب و هوا برای نصب در فضای باز

دیش های ماهواره، LNB ها و بخش قابل توجهی از زیرساخت کابل کواکسیال معمولاً در فضای باز نصب می شوند و در معرض عناصر قرار می گیرند. بنابراین، دوام و مقاومت در برابر آب و هوا ملاحظات اساسی برای اطمینان از قابلیت اطمینان طولانی مدت سیستم هستند.

چالش های زیست محیطی: آفتاب، باران و دمای شدید

تاسیسات در فضای باز کابل های کواکسیال را در معرض طیف وسیعی از عوامل محیطی قرار می دهند که می تواند عملکرد آنها را در طول زمان کاهش دهد:

• اشعه ماوراء بنفش (UV): قرار گرفتن طولانی مدت در معرض اشعه ماوراء بنفش خورشید می تواند پوشش بیرونی کابل های کواکسیال را تخریب کرده و باعث شکننده شدن و ترک خوردن آنها شود.
• رطوبت: باران، برف و تراکم می تواند به اتصالات کابل و خود کابل نفوذ کند و منجر به خوردگی، از دست دادن سیگنال و حتی اتصال کوتاه شود.
• نوسانات دما: گرما یا سرمای شدید می تواند بر ویژگی های فیزیکی کابل تأثیر بگذارد و بر انعطاف پذیری آن تأثیر بگذارد و به طور بالقوه منجر به ترک خوردگی یا آسیب های دیگر شود.

کابل های مقاوم در برابر آب و هوا: طراحی شده برای فضای باز

برای مقاومت در برابر این چالش های محیطی، کابل های کواکسیال که به طور خاص برای استفاده در فضای باز طراحی شده اند ضروری هستند. این کابل ها دارای ویژگی هایی هستند که دوام و مقاومت در برابر آب و هوا را افزایش می دهند:

• ژاکت مقاوم در برابر اشعه ماوراء بنفش: روکش بیرونی این کابل ها از موادی ساخته شده است که به طور خاص برای مقاومت در برابر تخریب ناشی از اشعه ماوراء بنفش ساخته شده است.
• اتصالات مهر و موم شده: اتصالات طراحی شده برای استفاده در فضای باز اغلب شامل واشرهای لاستیکی یا سایر مکانیسم های آب بندی برای جلوگیری از نفوذ رطوبت می باشد.
• کابل های ژل پر شده: برخی از کابل های کواکسیال با ژل ضد آب پر شده اند. این ژل هرگونه شکاف هوا را در ساختار کابل پر می کند و از نفوذ رطوبت حتی در صورت آسیب دیدن ژاکت خارجی جلوگیری می کند.

روش های صحیح نصب: حفاظت از سرمایه گذاری

انتخاب کابل مناسب تنها نیمی از کار است. تکنیک‌های نصب مناسب برای اطمینان از عملکرد طولانی‌مدت کابل در محیط‌های بیرونی بسیار مهم هستند:

• استفاده از مجرا: هر زمان که امکان دارد، عبور کابل های کواکسیال از طریق یک مجرای محافظ، یک لایه دفاعی اضافی در برابر آسیب فیزیکی، اشعه UV و رطوبت ایجاد می کند.
• نقاط ورودی آب بندی: هر نقطه ای که کابل وارد ساختمان یا محوطه می شود باید با استفاده از درزگیر سیلیکونی یا سایر مواد ضد آب برای جلوگیری از ورود آب به درستی آب بندی شود.
• حلقه های قطره ای: تشکیل حلقه های قطره ای در کابل قبل از ورود به ساختمان باعث می شود تا هر آبی که از روی کابل جاری می شود قبل از رسیدن به نقطه ورودی چکه کند.
• زمین کردن: زمین مناسب دیش ماهواره و دکل برای حفاظت در برابر صاعقه بسیار مهم است که می تواند به کابل های کواکسیال متصل آسیب برساند.

با انجام این اقدامات احتیاطی، نصاب ها می توانند اطمینان حاصل کنند که زیرساخت کابل کواکسیال قابل اعتماد باقی می ماند و خدمات بدون وقفه را برای سال های آینده ارائه می دهد.

تعمیر و نگهداری و عیب یابی در سیستم های ماهواره ای

حتی با وجود قطعات با کیفیت بالا و نصب مناسب، سیستم های ماهواره ای می توانند گهگاه با مشکلاتی مواجه شوند. درک روش های تعمیر و نگهداری اولیه و تکنیک های رایج عیب یابی می تواند به شناسایی و حل سریع مشکلات کمک کند.

بازرسی بصری: خط اول دفاع

بازرسی بصری منظم زیرساخت کابل کواکسیال برای شناسایی مشکلات احتمالی قبل از تشدید آنها ضروری است:

• آسیب را بررسی کنید: کابل را برای هر گونه علائم آسیب فیزیکی، مانند بریدگی، پیچ خوردگی، ساییدگی یا جویدن حیوانات بررسی کنید. به مناطقی که کابل خم شده است یا از دیوارها یا سازه های دیگر عبور می کند، به خوبی توجه کنید.
• اتصالات را بررسی کنید: مطمئن شوید که کانکتورها محکم بسته شده اند و هیچ نشانه ای از خوردگی یا آسیب دیده نمی شوند. به دنبال اتصالات شل یا کانکتورهایی باشید که به خوبی ضد آب نیستند.
• Dish و LNB را بررسی کنید: دیش ماهواره را برای هر گونه آسیب فیزیکی یا ناهماهنگی بررسی کنید. اطمینان حاصل کنید که LNB به طور ایمن وصل شده است و فید هورن آن (قسمتی که سیگنال را دریافت می کند) عاری از انسداد است.

تست قدرت سیگنال: کمی کردن سیگنال

سیگنال متر ابزاری ارزشمند برای اندازه گیری قدرت سیگنال در نقاط مختلف سیستم ماهواره ای است که به نصاب ها و تکنسین ها اجازه می دهد تا منبع مشکل را مشخص کنند.

• اتصال کنتور: سیگنال سنج در راستای کابل کواکسیال، معمولا نزدیک گیرنده متصل می شود.
• بررسی سطوح سیگنال: متر قدرت سیگنال را بر حسب dBµV (دسی بل-میکروولت) نمایش می دهد. یک سیگنال قوی و سالم معمولاً در محدوده خاصی که توسط ارائه دهنده خدمات یا سازنده تجهیزات توصیه می شود ثبت می شود.
• ایزوله کردن مشکل: با آزمایش قدرت سیگنال در نقاط مختلف سیستم (به عنوان مثال، در LNB، بعد از تقسیم کننده، در گیرنده)، تکنسین ها می توانند تشخیص دهند که آیا مشکل مربوط به تراز دیش است یا خیر. کابل یا کانکتور یا مشکل در خود گیرنده.

نکات رایج عیب یابی:

در اینجا برخی از مشکلات رایج در سیستم های ماهواره ای و راه حل های بالقوه وجود دارد:

• سیگنال وجود ندارد: تراز دیش را بررسی کنید، از عملکرد LNB اطمینان حاصل کنید و کابل را برای آسیب دیدگی یا شل بودن اتصالات بررسی کنید.
• سیگنال ضعیف: ظرف را دوباره مرتب کنید، موانعی را که مسیر سیگنال را مسدود می کند بررسی کنید، کابل را برای آسیب دیدگی بررسی کنید یا از تقویت کننده سیگنال استفاده کنید.
• سیگنال متناوب: به دنبال اتصالات شل، کابل های آسیب دیده یا عوامل محیطی مانند شاخه های درخت باشید که به طور متناوب مسیر سیگنال را مسدود می کنند.
• پیکسل شدن یا انجماد: مشکلات قدرت سیگنال را بررسی کنید (با استفاده از سیگنال سنج)، مطمئن شوید که دیش به درستی تراز شده است، کابل را از نظر آسیب بررسی کنید، یا سعی کنید LNB را جایگزین کنید.
• تداخل (تصویر برفی یا اعوجاج صوتی): منابع تداخل الکترومغناطیسی (مانند وسایل برقی، خطوط برق، چراغ‌های فلورسنت) را بررسی کنید، از کابل کواکسیال با محافظ بهتر استفاده کنید، یا سعی کنید دستگاه‌های الکترونیکی که باعث تداخل می‌شوند را تغییر دهید. .

با پیروی از این مراحل اولیه تعمیر و نگهداری و عیب یابی، می توان بسیاری از مشکلات رایج سیستم ماهواره ای را برطرف کرد و از خدمات بی وقفه و عملکرد مطلوب اطمینان حاصل کرد.

نتیجه گیری: کابل های کواکسیال در سیستم های ماهواره ای

در ملیله پیچیده سیستم های ارتباطی ماهواره ای، کابل های کواکسیال رشته هایی هستند که همه آن ها را به هم متصل می کنند. توانایی آنها در انتقال موثر سیگنال های فرکانس بالا با حداقل تلفات یا تداخل آنها را برای طیف گسترده ای از کاربردها ضروری می کند:

• اتصال دیش ها به گیرنده ها: کابل های کواکسیال پیوند مهمی را بین دیش ماهواره ای که سیگنال های ضعیف را از فضا می گیرد و گیرنده هایی که آنها را به اطلاعات قابل استفاده رمزگشایی می کنند، تشکیل می دهند.
• رابطه با LNB: آنها به طور یکپارچه با LNB ها ارتباط برقرار می کنند و از تقویت و تبدیل سیگنال کارآمد اطمینان می دهند.
• توزیع سیگنال ها در ساختمان ها: کابل های کواکسیال توزیع سیگنال را فعال می کنند و تلویزیون ماهواره ای و اینترنت را به چندین گیرنده در یک ساختمان می رساند.
• پشتیبانی از سیستم های دیجیتال و آنالوگ: تطبیق پذیری آنها به آنها اجازه می دهد تا سیگنال های ماهواره ای آنالوگ و دیجیتال را به طور موثر انتقال دهند.
• اطمینان از یکپارچگی سیگنال: با استفاده از کابل های کواکسیال با کیفیت بالا و پیروی از تکنیک های نصب مناسب، نصاب ها می توانند تخریب و تداخل سیگنال را به حداقل برسانند و عملکرد بهینه را تضمین کنند.

در حالی که کابل های فیبر نوری و فناوری های بی سیم همچنان در حال پیشرفت هستند، کابل های کواکسیال بخشی جدایی ناپذیر از سیستم های ارتباطی ماهواره ای باقی می مانند. قابلیت اطمینان، مقرون به صرفه بودن و سهولت نصب آنها را به انتخابی ارجح برای طیف وسیعی از کاربردها تبدیل کرده است.

همانطور که تکنولوژی تکامل می یابد، کابل های کواکسیال احتمالاً سازگار می شوند و به ایفای نقش حیاتی در قلمرو روزافزون ارتباطات ماهواره ای ادامه می دهند و ما را به اطلاعات، سرگرمی ها و دنیای فراتر از آن متصل می کنند.
