3 معرفی کابل کواکسیال RG59 و RG58

1. معرفی کابل کواکسیال RG59 و RG58

کابل کواکسیال نوع خاصی از کابل الکتریکی هستند که در طیف وسیعی از کاربردها، از انتقال سیگنال‌های تلویزیون گرفته تا اتصال اجزای سیستم‌های پیچیده ارتباطی، به طور گسترده مورد استفاده قرار می‌گیرند. استفاده فراگیر از آنها به دلیل توانایی ذاتی آنها در انتقال سیگنال‌های فرکانس بالا با حداقل تلفات و تداخل است. این امر از طریق ساختار منحصر به فردی که آنها را از سایر انواع کابل الکتریکی متمایز می‌کند، حاصل می‌شود. با گروه تولیدی کابل آن همراه باشید.

برای دیدن سایر محصولات تولیدی گروه تولیدی کابل آن اینجا کلیک کنید!

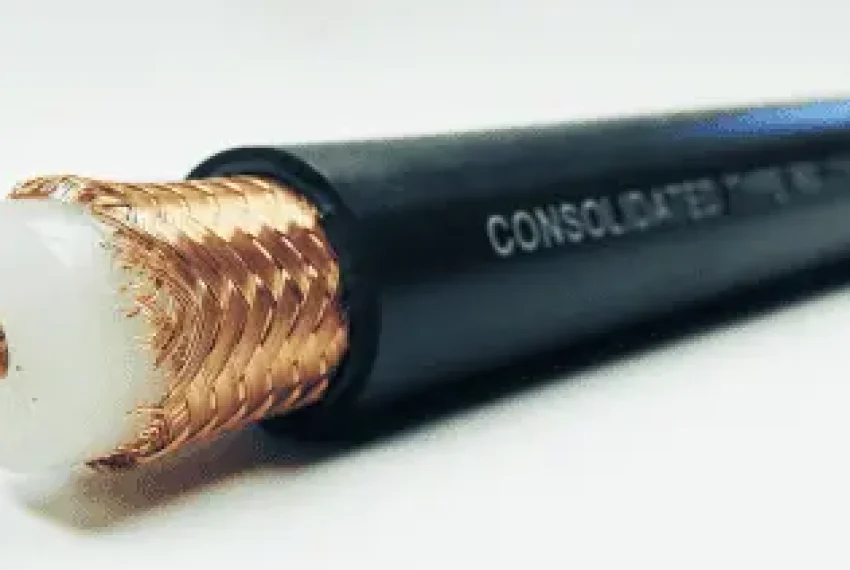

در قلب یک کابل کواکسیال، هادی مرکزی قرار دارد، یک سیم واحد که معمولاً از مس یا فولاد روکش مس ساخته شده است. این هادی سیگنال الکتریکی را حمل می‌کند. اطراف هادی مرکزی یک لایه عایق قرار دارد که به عنوان دی الکتریک شناخته می‌شود. این ماده دی الکتریک می‌تواند از مواد مختلفی از جمله پلی اتیلن جامد (PE)، فوم PE یا PTFE (تفلون) ساخته شود. عملکرد اصلی دی الکتریک جلوگیری از تماس هادی مرکزی با شیلد اطراف و حفظ یکپارچگی سیگنال است.

شیلد فلزی، که می‌تواند یک شبکه بافته شده از سیم‌ها یا یک لایه فویل باشد، دی الکتریک را احاطه می‌کند. هدف شیلد محافظت از سیگنال حمل شده توسط هادی مرکزی در برابر تداخل الکترومغناطیسی خارجی (EMI) و تداخل فرکانس رادیویی (RFI) است. این تداخل‌ها می‌توانند از منابع مختلفی مانند تجهیزات الکتریکی مجاور، امواج رادیویی یا حتی شرایط جوی سرچشمه بگیرند. شیلد با عمل به عنوان یک مانع، تضمین می‌کند که سیگنال تمیز و بدون اعوجاج باقی می‌ماند.

در نهایت، بیرونی‌ترین لایه کابل کواکسیال، روکش است، یک پوشش محافظ که استحکام مکانیکی و محافظت محیطی را فراهم می‌کند. روکش معمولاً از موادی مانند PVC (پلی وینیل کلراید) یا پلی اتیلن ساخته شده و می‌تواند در برابر سایش، رطوبت و اشعه ماوراء بنفش مقاومت کند و کابل را برای نصب در داخل و خارج از منزل مناسب می‌کند.

کابل کواکسیال RG59 و کابل کواکسیال RG58 دو نوع کابل کواکسیال هستند که در این خانواده گسترده به طور معمول با آنها مواجه می‌شویم. آنها ساختار کواکسیال اساسی شرح داده شده در بالا را به اشتراک می‌گذارند اما در ابعاد فیزیکی و انتخاب مواد متفاوت هستند و منجر به تغییراتی در ویژگی‌های عملکرد آنها می‌شوند. درک این تفاوت‌ها برای انتخاب کابل مناسب برای یک کاربرد خاص بسیار مهم است.

کابل کواکسیال RG59 در مقایسه با RG58 دارای قطر کلی بزرگتری است. این قطر بزرگتر عمدتاً به دلیل لایه دی الکتریک ضخیم‌تر و هادی مرکزی بزرگتر است. از نظر تاریخی، RG59 برای حمل سیگنال‌های ویدئویی، به ویژه در سیستم‌های تلویزیون و تلویزیون مدار بسته (CCTV) توسعه یافته است. امپدانس 75 اهمی آن، معیاری برای مقاومت در برابر جریان متناوب (AC)، به طور خاص با امپدانس تجهیزات ویدئویی مطابقت دارد و انتقال کارآمد سیگنال و به حداقل رساندن انعکاس سیگنال را تضمین می‌کند.

از سوی دیگر، کابل کواکسیال RG58 قطر کمتری دارد و دارای امپدانس 50 اهم است. این مقدار امپدانس معمولاً در کاربردهای فرکانس رادیویی (RF)، از جمله سیستم‌های ارتباطی، رادیو آماتور و شبکه استفاده می‌شود. قطر کوچکتر RG58 آن را انعطاف‌پذیرتر و در حین نصب، به خصوص در فضاهای تنگ، راحت‌تر می‌کند.

2. تفاوت‌های کلیدی بین RG59 و RG58

تفاوت‌های اساسی بین کابل کواکسیال RG59 و کابل کواکسیال RG58 را می‌توان به امپدانس، اندازه هادی و ماده دی الکتریک آنها ردیابی کرد. این تغییرات ظریف به ظاهر پیامدهای قابل توجهی برای عملکرد آنها در کاربردهای مختلف دارد.

امپدانس: همانطور که قبلاً ذکر شد، امپدانس معیاری برای مقاومت مدار در برابر جریان متناوب (AC) است. در زمینه کابل کواکسیال، تطبیق امپدانس بین کابل و دستگاه‌های متصل برای انتقال کارآمد سیگنال بسیار مهم است. عدم تطابق امپدانس می‌تواند منجر به انعکاس سیگنال شود که می‌تواند کیفیت سیگنال را کاهش داده و باعث مشکلات عملکردی شود. امپدانس 75 اهمی RG59 برای کاربردهای ویدئویی مناسب است، در حالی که امپدانس 50 اهمی RG58 استاندارد اکثر کاربردهای RF است.

اندازه هادی: هادی مرکزی در یک کابل کواکسیال سیگنال الکتریکی را حمل می‌کند. اندازه هادی بر توانایی کابل در مدیریت توان و مقاومت آن در برابر اتلاف سیگنال تأثیر می‌گذارد. RG59 با هادی بزرگتر خود می‌تواند سطوح توان بالاتری را در مقایسه با RG58 تحمل کند. این امر آن را برای کاربردهایی که در آن انتقال توان بالاتر ضروری است، مانند برخی از سیستم‌های CCTV یا کابل‌کشی‌های طولانی‌تر که در آن قدرت سیگنال باید حفظ شود، مناسب می‌سازد.

ماده دی الکتریک: ماده دی الکتریک که هادی مرکزی را از شیلد جدا می‌کند، نقش مهمی در تعیین ویژگی‌های انتشار سیگنال کابل، از جمله تضعیف و سرعت انتشار آن ایفا می‌کند. RG59 معمولاً از پلی اتیلن جامد (PE) یا فوم PE به عنوان دی الکتریک استفاده می‌کند. PE جامد خواص الکتریکی خوبی ارائه می‌دهد اما می‌تواند در فرکانس‌های بالاتر نسبتاً اتلافی باشد. فوم PE با ساختار پر از هوای خود، تلفات دی الکتریک را کاهش می‌دهد و انتقال سیگنال را در فرکانس‌های بالاتر بهبود می‌بخشد. RG58 معمولاً از PE جامد به عنوان دی الکتریک استفاده می‌کند.

3. مقایسه اتلاف و تضعیف سیگنال

تضعیف سیگنال، کاهش تدریجی قدرت سیگنال هنگام حرکت در امتداد یک رسانه انتقال، یک ملاحظه اساسی در هر سیستم انتقال سیگنال است. در زمینه کابل کواکسیال، تضعیف تحت تأثیر عوامل متعددی از جمله امپدانس کابل، اندازه هادی، ماده دی الکتریک و فرکانس سیگنال ارسالی قرار می‌گیرد.

تضعیف معمولاً در دسی بل بر واحد طول (dB/m یا dB/ft) اندازه گیری می‌شود. مقدار تضعیف بالاتر نشان دهنده اتلاف بیشتر قدرت سیگنال در یک فاصله معین است. به عنوان مثال، اگر یک کابل در فرکانس خاصی دارای تضعیف 3 دسی بل بر 100 فوت باشد، به این معنی است که توان سیگنال پس از طی 100 فوت به نصف کاهش می‌یابد.

کابل کواکسیال RG59 با هادی بزرگتر و امپدانس بالاتر، به ویژه در فرکانس‌های بالاتر، تضعیف بیشتری از خود نشان می‌دهد. این بدان معناست که برای کاربردهایی که شامل کابل‌کشی‌های طولانی یا سیگنال‌های فرکانس بالا هستند، RG59 ممکن است انتخاب ایده‌آلی نباشد، زیرا سیگنال ممکن است برای دریافت قابل اعتماد در مقصد بسیار ضعیف شود.

از سوی دیگر، کابل کواکسیال RG58 به دلیل هادی کوچکتر و امپدانس کمتر، تضعیف کمتری در فرکانس‌های بالاتر ارائه می‌دهد. این امر آن را برای کاربردهایی که اتلاف سیگنال یک نگرانی اساسی است، مانند انتقال داده با سرعت بالا یا سیستم‌های ارتباطی راه دور، مناسب‌تر می‌سازد.

4. کاربردهای RG59 در سیستم‌های CCTV و تلویزیون

کابل کواکسیال RG59 از نظر تاریخی کابل مورد نظر برای انتقال ویدئو، به ویژه در سیستم‌های تلویزیون مدار بسته (CCTV) و تلویزیون بوده است. امپدانس 75 اهمی آن با امپدانس اکثر تجهیزات ویدئویی مطابقت دارد و انتقال کارآمد سیگنال و به حداقل رساندن انعکاس سیگنال را تضمین می‌کند که می‌تواند باعث ایجاد سایه یا سایر مشکلات کیفیت تصویر در کاربردهای ویدئویی شود.

در تاسیسات CCTV، کابل کواکسیال RG59 معمولاً برای اتصال دوربین‌ها به مانیتورها، دستگاه‌های ضبط و سایر اجزای سیستم استفاده می‌شود. ساختار قوی و هزینه نسبتاً کم آن را به انتخابی عملی برای استقرار در داخل و خارج از منزل تبدیل می‌کند. قابلیت مدیریت توان بالاتر RG59 می‌تواند در سیستم‌های CCTV که دوربین‌ها در فواصل قابل توجهی از تجهیزات نظارت و ضبط قرار دارند، مفید باشد، زیرا به سیگنال ویدئویی اجازه می‌دهد تا در فواصل طولانی‌تر بدون تخریب قابل توجهی منتقل شود.

به طور مشابه، در سیستم‌های تلویزیونی، کابل کواکسیال RG59 به عنوان کابل آنتن عمل می‌کند که آنتن را به گیرنده تلویزیون متصل می‌کند. امپدانس 75 اهمی آن با امپدانس آنتن‌ها و گیرنده‌های تلویزیون مطابقت دارد و انتقال کارآمد سیگنال تلویزیون پخش شده را تضمین می‌کند. توانایی RG59 در مدیریت سطوح نسبتاً بالای توان نیز در کاربردهای آنتن تلویزیون مفید است، زیرا می‌تواند سیگنال را از آنتن به تلویزیون با حداقل تلفات، حتی در فواصل طولانی‌تر حمل کند.

کابل کواکسیال RG58

5. کاربردهای RG58 در سیستم‌های ارتباطی و RF

کابل کواکسیال RG58 کاربرد گسترده‌ای در سیستم‌های ارتباطی و فرکانس رادیویی (RF) پیدا می‌کند، جایی که امپدانس 50 اهمی آن با امپدانس اکثر تجهیزات RF مطابقت دارد. تضعیف کمتر آن در فرکانس‌های بالا، آن را به طور خاص برای انتقال داده‌ها، صدا و سایر سیگنال‌ها در فواصل متوسط بدون اتلاف سیگنال قابل توجه مناسب می‌سازد.

در قلمرو رادیو آماتور، کابل کواکسیال RG58 برای اتصال آنتن‌ها به فرستنده-گیرنده‌ها یک عنصر اصلی است. امپدانس 50 اهمی RG58 با امپدانس اکثر آنتن‌ها و فرستنده-گیرنده‌های رادیویی آماتور مطابقت دارد و انتقال و دریافت کارآمد امواج رادیویی را تضمین می‌کند. انعطاف‌پذیری و سهولت نصب آن، اتصال آنتن‌ها به تجهیزات، چه ایستگاه پایه، دکل موبایل یا فرستنده-گیرنده دستی قابل حمل را راحت می‌کند.

در کاربردهای شبکه، کابل کواکسیال RG58 نقش مهمی در استانداردهای قدیمی اترنت مانند 10BASE2 (Thinnet) ایفا کرد. این استاندارد از RG58 برای اتصال کامپیوترها و دستگاه‌های شبکه در یک توپولوژی باس استفاده می‌کرد. اگرچه 10BASE2 تا حد زیادی با استانداردهای جدیدتر اترنت با استفاده از کابل جفت تابیده یا فیبر نوری جایگزین شده است، RG58 هنوز در کاربردهای تخصصی شبکه که انعطاف‌پذیری و سهولت نصب آن مزیت دارد، استفاده می‌شود.

علاوه بر این، کابل کواکسیال RG58 در سیستم‌های مختلف ارتباطی و RF دیگر، از جمله موارد زیر استفاده می‌شود:

• آنتن‌های GPS (سیستم موقعیت یابی جهانی): RG58 اغلب برای اتصال آنتن‌های GPS به گیرنده‌ها استفاده می‌شود و دریافت قابل اعتماد سیگنال‌های GPS را برای ناوبری و کاربردهای موقعیت یابی تضمین می‌کند.
• آنتن‌های شبکه محلی بی سیم (WLAN): برخی از انواع آنتن‌های WLAN از RG58 به عنوان کابل اتصال به نقطه دسترسی بی سیم یا روتر استفاده می‌کنند.
• تجهیزات تست و اندازه گیری RF: RG58 معمولاً در آزمایشگاه‌ها و محیط‌های تست برای اتصال تجهیزات تست RF مانند آنالیزورهای طیف، ژنراتورهای سیگنال و آنالیزورهای شبکه استفاده می‌شود.

6. مقاومت شیلد و تداخل

هم کابل کواکسیال RG59 و هم کابل کواکسیال RG58 دارای شیلد هستند تا اثرات مضر تداخل الکترومغناطیسی (EMI) و تداخل فرکانس رادیویی (RFI) را به حداقل برسانند. این تداخل‌ها می‌توانند از منابع مختلفی از جمله تجهیزات الکتریکی مجاور، خطوط برق، فرستنده‌های رادیویی و حتی پدیده‌های جوی سرچشمه بگیرند. بدون محافظ کافی، این تداخل‌ها می‌توانند به سیگنال حمل شده توسط کابل کواکسیال کوپل شوند و باعث تخریب سیگنال، نویز و حتی خراب شدن داده‌ها شوند.

محافظ در کابل کواکسیال را می‌توان به دو شکل اصلی پیاده سازی کرد: محافظ بافته شده و محافظ فویل. محافظ بافته شده از یک شبکه بافته شده از سیم‌های نازک، معمولاً از مس یا آلومینیوم تشکیل شده است. این ساختار بافته شده انعطاف‌پذیری و دوام خوبی را ارائه می‌دهد و آن را برای کاربردهایی که کابل ممکن است در معرض خم شدن یا انعطاف قرار گیرد مناسب می‌سازد. از سوی دیگر، محافظ فویل شامل یک لایه نازک از ماده رسانا، معمولاً آلومینیوم است که دور دی الکتریک پیچیده شده است. محافظ فویل در مقایسه با محافظ بافته شده، اثربخشی محافظ بهتری ارائه می‌دهد، زیرا یک مانع مداوم‌تر در برابر تابش الکترومغناطیسی فراهم می‌کند.

برخی از کابل کواکسیال، به ویژه آنهایی که برای کاربردهای خواستار طراحی شده‌اند، ممکن است ترکیبی از محافظ بافته شده و فویل را برای دستیابی به انعطاف‌پذیری و اثربخشی محافظ بالا ترکیب کنند. این اغلب به عنوان ساختار “دو شیلد” یا “چهار شیلد” نامیده می‌شود، بسته به تعداد لایه‌های محافظ.

سطح محافظ در کابل کواکسیال اغلب به صورت درصد پوشش بیان می‌شود. این درصد نشان دهنده نسبت دی الکتریک است که توسط ماده محافظ پوشانده شده است. درصدهای پوشش بالاتر به طور کلی به معنای محافظت بهتر در برابر تداخل است. به عنوان مثال، کابلی با پوشش محافظ 95٪ در مقایسه با کابلی با پوشش 60٪ محافظت بهتری در برابر EMI/RFI ارائه می‌دهد.

کابل کواکسیال RG59 معمولاً در مقایسه با کابل کواکسیال RG58 درصد محافظ کمتری دارد. این بدان معناست که RG59 ممکن است در محیط‌هایی با سطوح بالای EMI/RFI بیشتر مستعد تداخل باشد. در چنین محیط‌هایی، RG58 با اثربخشی محافظ بالاتر، ممکن است انتخاب مناسب‌تری برای اطمینان از یکپارچگی سیگنال باشد.

7. عملکرد در تاسیسات راه دور

هنگام مواجهه با انتقال سیگنال راه دور، ویژگی‌های تضعیف کابل کواکسیال به یک ملاحظه اساسی تبدیل می‌شود. از آنجایی که تضعیف سیگنال متناسب با طول کابل است، کابل‌کشی‌های طولانی‌تر به ناچار منجر به اتلاف سیگنال بیشتر می‌شود. انتخاب بین کابل کواکسیال RG59 و کابل کواکسیال RG58 برای تاسیسات راه دور باید با دقت در نظر گرفتن ویژگی‌های تضعیف مربوطه و فرکانس سیگنال ارسالی انجام شود.

کابل کواکسیال RG59 با تضعیف بالاتر، به طور کلی برای کاربردهای راه دور، به ویژه در فرکانس‌های بالاتر توصیه نمی‌شود. افزایش اتلاف سیگنال در فواصل طولانی می‌تواند منجر به سیگنال ضعیف در انتهای گیرنده شود و به طور بالقوه باعث مشکلات عملکردی یا حتی قطع کامل سیگنال شود. در شرایطی که کابل‌کشی‌های طولانی با RG59 اجتناب ناپذیر است، ممکن است تقویت کننده‌های سیگنال یا تکرار کننده‌ها برای جبران اتلاف سیگنال و حفظ قدرت سیگنال کافی ضروری باشند.

کابل کواکسیال RG58 با ارائه تضعیف کمتر، برای تاسیسات راه دور، به ویژه زمانی که سیگنال‌های فرکانس بالا درگیر هستند، مناسب‌تر است. ویژگی‌های تضعیف کمتر آن به سیگنال اجازه می‌دهد تا در مقایسه با RG59 مسافت بیشتری را با تخریب کمتر طی کند. با این حال، حتی با RG58، اتلاف سیگنال باید در نظر گرفته شود، به ویژه برای کابل‌کشی‌های بسیار طولانی.

8. انعطاف‌پذیری و سهولت نصب

انعطاف‌پذیری و سهولت نصب یک کابل کواکسیال از عوامل مهمی هستند که باید در نظر گرفته شوند، به ویژه در کاربردهایی که کابل باید از طریق فضاهای تنگ عبور داده شود، در اطراف گوشه‌ها خم شود یا با کانکتورها ختم شود. هم کابل کواکسیال RG59 و هم کابل کواکسیال RG58 نسبتاً انعطاف پذیر و نصب آسانی دارند، اما تفاوت‌های قابل توجهی بین آنها وجود دارد.

کابل کواکسیال RG59 با قطر کلی بزرگتر خود، ذاتاً انعطاف‌پذیری کمتری نسبت به کابل کواکسیال RG58 دارد. این امر می‌تواند عبور RG59 از فضاهای محدود یا خم کردن آن در اطراف گوشه‌های تنگ را بدون پیچ خوردگی یا آسیب رساندن به کابل چالش برانگیزتر کند. در تاسیساتی که نیاز به مسیریابی پیچیده کابل یا خم‌های تنگ دارند، قطر کوچکتر و انعطاف‌پذیری بیشتر RG58 ممکن است مزیت قابل توجهی ارائه دهد.

کابل کواکسیال RG58 که کوچکتر و انعطاف‌پذیرتر است، به طور کلی در حین نصب راحت‌تر کار می‌کند. قطر کوچکتر آن همچنین فرآیند ختم کابل با کانکتورها را ساده می‌کند. کانکتورها به انتهای کابل کواکسیال متصل می‌شوند تا امکان اتصال آنها به تجهیزات یا سایر کابل‌ها را فراهم کنند. قطر کوچکتر RG58 جا دادن کانکتور روی کابل و دستیابی به یک اتصال ایمن را آسان‌تر می‌کند.

9. مقایسه هزینه بین RG59 و RG58

هزینه اغلب یک عامل مهم در هر پروژه ای است و انتخاب بین کابل کواکسیال RG59 و کابل کواکسیال RG58 نیز از این قاعده مستثنی نیست. هزینه کابل کواکسیال می‌تواند بسته به عواملی مانند طول کابل، نوع محافظ استفاده شده، کیفیت مواد و فروشنده متفاوت باشد. با این حال، به طور کلی، کابل کواکسیال RG59 معمولاً ارزان‌تر از کابل کواکسیال RG58 است.

این اختلاف قیمت را می‌توان به عوامل متعددی نسبت داد. کابل کواکسیال RG59 اغلب از دی الکتریک پلی اتیلن جامد استفاده می‌کند که ماده‌ای نسبتاً ارزان است. از سوی دیگر، کابل کواکسیال RG58 ممکن است از دی الکتریک پلی اتیلن فوم استفاده کند که به دلیل فرآیند تولید آن گران‌تر است. علاوه بر این، اندازه هادی بزرگتر RG59 ممکن است به هزینه کمتر آن کمک کند، زیرا در مقایسه با هادی کوچکتر در RG58 به تلرانس‌های تولید دقیق کمتری نیاز دارد.

اختلاف هزینه بین RG59 و RG58 می‌تواند برای تاسیسات بزرگ که در آن طول قابل توجهی کابل مورد نیاز است، به طور قابل توجهی افزایش یابد. با این حال، مهم است که مبادلات عملکردی مرتبط با هزینه کمتر RG59 را در نظر بگیرید. اگر برنامه به انتقال سیگنال فرکانس بالا یا کابل‌کشی‌های طولانی نیاز دارد، تضعیف بالاتر RG59 ممکن است هرگونه صرفه جویی در هزینه را در دراز مدت به دلیل مشکلات احتمالی عملکرد یا نیاز به تجهیزات اضافی مانند تقویت کننده‌های سیگنال نفی کند.

کابل کواکسیال RG58

10. دوام در محیط‌های مختلف

کابل کواکسیال اغلب در محیط‌های مختلف، چه در داخل و چه در خارج از منزل، مستقر می‌شوند و توانایی آنها در مقاومت در برابر عوامل محیطی مانند دمای شدید، رطوبت، اشعه ماوراء بنفش و تنش مکانیکی برای اطمینان از قابلیت اطمینان طولانی مدت حیاتی است. هم کابل کواکسیال RG59 و هم کابل کواکسیال RG58 برای مقاومت در برابر شرایط مختلف محیطی طراحی شده‌اند، اما ویژگی‌های دوام خاص آنها می‌تواند بسته به ساختار کابل و مواد استفاده شده در روکش بیرونی و دی الکتریک آن متفاوت باشد.

کابل کواکسیال RG59 اغلب در مقایسه با RG58 دارای روکش بیرونی ضخیم‌تری است. این روکش ضخیم‌تر محافظت بهتری در برابر سایش، بریدگی و سایر اشکال آسیب مکانیکی ارائه می‌دهد. همچنین مقاومت بیشتری در برابر نفوذ رطوبت ارائه می‌دهد که می‌تواند به ویژه برای تاسیسات در فضای باز یا در محیط‌هایی که کابل ممکن است در معرض باران، برف یا رطوبت قرار گیرد، مهم باشد.

علاوه بر این، روکش ضخیم‌تر RG59 می‌تواند محافظت بهتری در برابر اشعه ماوراء بنفش خورشید ارائه دهد. اشعه ماوراء بنفش می‌تواند مواد موجود در روکش و دی الکتریک کابل را با گذشت زمان تخریب کند و منجر به ترک خوردگی، شکنندگی و کاهش عملکرد شود. روکش ضخیم‌تر RG59 می‌تواند به کاهش این اثرات کمک کند و طول عمر کابل را در تاسیسات در فضای باز افزایش دهد.

کابل کواکسیال RG58 ممکن است در مقایسه با RG59 دارای روکش بیرونی نازک‌تری باشد و آن را کمی در برابر عوامل محیطی سخت کمتر مقاوم کند. با این حال، نسخه‌های تخصصی RG58 با دوام بیشتر برای کاربردهای خواستار موجود است. این کابل تخصصی ممکن است دارای روکش‌های ضخیم‌تری باشند که از موادی با مقاومت UV بالاتر، مقاومت در برابر رطوبت یا مقاومت در برابر سایش ساخته شده‌اند.

11. سازگاری با کانکتورها و دستگاه‌ها

هم کابل کواکسیال RG59 و هم کابل کواکسیال RG58 با طیف وسیعی از کانکتورها سازگار هستند که برای اتصال کابل به دستگاه‌ها و تجهیزات مختلف ضروری هستند. کانکتورها وسیله‌ای مطمئن و قابل اعتماد برای اتصال کابل کواکسیال به آنتن‌ها، فرستنده-گیرنده‌ها، دوربین‌های ویدئویی، مانیتورها و سایر اجزا ارائه می‌دهند. انتخاب نوع کانکتور مناسب برای اطمینان از عملکرد بهینه و جلوگیری از انعکاس یا اتلاف سیگنال بسیار مهم است.

هنگام انتخاب کانکتور برای کابل کواکسیال، چندین عامل باید در نظر گرفته شود:

• امپدانس: امپدانس کانکتور باید با امپدانس کابل و دستگاه‌های متصل مطابقت داشته باشد تا از انعکاس سیگنال جلوگیری شود. RG59 معمولاً از کانکتورهای 75 اهمی استفاده می‌کند، در حالی که RG58 از کانکتورهای 50 اهمی استفاده می‌کند.
• محدوده فرکانس: کانکتور باید قادر به مدیریت محدوده فرکانس سیگنال ارسالی باشد. برخی از کانکتورها برای فرکانس‌های پایین‌تر طراحی شده‌اند، در حالی که برخی دیگر برای کاربردهای فرکانس بالا مناسب هستند.
• الزامات کاربرد: نوع کانکتور باید برای کاربرد خاص مناسب باشد. به عنوان مثال، برخی از کانکتورها فقط برای استفاده در داخل خانه طراحی شده‌اند، در حالی که برخی دیگر ضد آب هستند و برای تاسیسات در فضای باز مناسب هستند.

انواع رایج کانکتورهای مورد استفاده با کابل کواکسیال RG59 عبارتند از:

• کانکتورهای نوع F: این کانکتورها به دلیل هزینه کم، سهولت نصب و عملکرد خوب در فرکانس‌های پایین‌تر در کاربردهای تلویزیون و CCTV به طور گسترده استفاده می‌شوند.
• کانکتورهای BNC: این کانکتورها در تجهیزات ویدئویی حرفه ای رایج هستند و عملکرد خوبی در فرکانس‌های بالاتر ارائه می‌دهند. آنها همچنین معمولاً در کاربردهای تست و اندازه گیری استفاده می‌شوند.

انواع رایج کانکتورهای مورد استفاده با کابل کواکسیال RG58 عبارتند از:

• کانکتورهای BNC: این کانکتورها به دلیل تطبیق پذیری و عملکرد خوب در طیف وسیعی از فرکانس‌ها در سیستم‌های ارتباطی و RF به طور گسترده استفاده می‌شوند.
• کانکتورهای نوع N: این کانکتورها برای کاربردهای فرکانس بالا ترجیح داده می‌شوند و از نظر یکپارچگی سیگنال و دوام عملکرد عالی ارائه می‌دهند.

12. RG59: بهترین موارد استفاده و محدودیت‌ها

کابل کواکسیال RG59 بهترین ارزش را در کاربردهایی که ارائه می‌دهد:

• سیگنال‌های ویدئویی در فواصل متوسط منتقل می‌شوند: امپدانس 75 اهمی آن را برای سیستم‌های CCTV و تلویزیون که کابل‌کشی‌ها بیش از حد طولانی نیستند، مناسب می‌سازد.
• هزینه یک نگرانی اولیه است: کابل کواکسیال RG59 معمولاً ارزان‌تر از کابل کواکسیال RG58 است و آن را به گزینه‌ای جذاب برای تاسیسات با بودجه محدود تبدیل می‌کند.
• مدیریت توان بالاتر مورد نیاز است: کابل کواکسیال RG59 می‌تواند سطوح توان بالاتری را در مقایسه با کابل کواکسیال RG58 تحمل کند و آن را برای کاربردهایی که در آن انتقال توان بالاتر ضروری است مناسب می‌سازد.

با این حال، کابل کواکسیال RG59 محدودیت‌هایی دارد در:

• کاربردهای فرکانس بالا: تضعیف بالاتر آن در فرکانس‌های بالاتر، مناسب بودن آن را برای کاربردهایی که شامل انتقال داده با سرعت بالا، ویدئوی با وضوح بالا یا سایر سیگنال‌ها با اجزای فرکانس بالا هستند، محدود می‌کند.
• تاسیسات راه دور: اتلاف سیگنال می‌تواند در فواصل طولانی، به ویژه در فرکانس‌های بالاتر، قابل توجه شود و RG59 را برای کابل‌کشی‌های طولانی بدون تقویت کننده‌های سیگنال یا تکرار کننده‌ها نامناسب می‌کند.
• محیط‌هایی با EMI/RFI بالا: اثربخشی محافظ کمتر آن، آن را در محیط‌هایی با سطوح بالای نویز الکترومغناطیسی بیشتر مستعد تداخل می‌کند که می‌تواند کیفیت سیگنال را به خطر بیندازد.

13. RG58: بهترین موارد استفاده و محدودیت‌ها

کابل کواکسیال RG58 بهترین ارزش را در کاربردهایی که ارائه می‌دهد:

• سیگنال‌های فرکانس بالا در حال انتقال هستند: تضعیف کمتر آن در فرکانس‌های بالاتر، آن را برای سیستم‌های ارتباطی و RF که در آن یکپارچگی سیگنال بسیار مهم است، مانند شبکه‌های داده، رادیو آماتور و کاربردهای GPS، ایده آل می‌سازد.
• یکپارچگی سیگنال از اهمیت بالایی برخوردار است: تضعیف کمتر، اتلاف سیگنال را به حداقل می‌رساند و یکپارچگی داده‌ها و عملکرد قابل اعتماد را تضمین می‌کند، به ویژه در کاربردهایی که حتی تخریب جزئی سیگنال می‌تواند عواقب قابل توجهی داشته باشد.
• انعطاف‌پذیری و سهولت نصب مهم هستند: قطر کوچکتر و انعطاف‌پذیری آن، کار با آن را در حین نصب، به خصوص در فضاهای تنگ یا جایی که کابل باید در اطراف گوشه‌ها خم شود، آسان‌تر می‌کند.

با این حال، کابل کواکسیال RG58 محدودیت‌هایی دارد در:

• کاربردهایی که نیاز به مدیریت توان بالا دارند: ظرفیت مدیریت توان آن در مقایسه با کابل کواکسیال RG59 کمتر است و آن را برای کاربردهایی که در آن انتقال توان بالا ضروری است نامناسب می‌سازد.
• تاسیسات حساس به هزینه: کابل کواکسیال RG58 معمولاً گران‌تر از کابل کواکسیال RG59 است که ممکن است در پروژه‌های محدود به بودجه یک عامل باشد.
• محیط‌هایی با EMI/RFI بسیار بالا: در حالی که محافظ خوبی ارائه می‌دهد، کابل تخصصی با اثربخشی محافظ بالاتر ممکن است برای محیط‌هایی با سطوح بسیار بالای تداخل الکترومغناطیسی ضروری باشند.

14. انتخاب کابل مناسب برای نیازهای شبکه شما

انتخاب بین کابل کواکسیال RG59 و کابل کواکسیال RG58 برای یک کاربرد خاص نیاز به بررسی دقیق عوامل متعددی دارد. هیچ پاسخ یکسانی برای همه وجود ندارد و بهترین انتخاب به نیازهای منحصر به فرد نصب بستگی دارد.

فرکانس سیگنال: فرکانس سیگنال ارسالی عامل اصلی در انتخاب کابل است. برای کاربردهایی که شامل سیگنال‌های فرکانس بالا مانند انتقال داده با سرعت بالا، ویدئوی با وضوح بالا یا ارتباطات RF هستند، کابل کواکسیال RG58 به طور کلی به دلیل تضعیف کمتر آن در فرکانس‌های بالاتر ترجیح داده می‌شود. برای سیگنال‌های فرکانس پایین‌تر، مانند ویدئوی با وضوح استاندارد یا صدا، کابل کواکسیال RG59 ممکن است کافی باشد.

فاصله: طول کابل‌کشی یکی دیگر از عوامل مهم است. برای تاسیسات راه دور، کابل کواکسیال RG58 به دلیل تضعیف کمتر، عملکرد بهتری از نظر اتلاف سیگنال ارائه می‌دهد. برای فواصل کوتاهتر، کابل کواکسیال RG59 ممکن است کافی باشد، به خصوص اگر هزینه یک نگرانی عمده باشد.

مدیریت توان: اگر برنامه به انتقال سطوح توان بالا نیاز دارد، کابل کواکسیال RG59 به دلیل ظرفیت مدیریت توان بالاتر، انتخاب بهتری است. برای کاربردهای کم مصرف، کابل کواکسیال RG58 معمولاً کافی است.

شرایط محیطی: توانایی کابل در مقاومت در برابر عوامل محیطی باید در نظر گرفته شود، به ویژه برای تاسیسات در فضای باز یا در محیط‌های سخت. کابل کواکسیال RG59 اغلب به دلیل روکش بیرونی ضخیم‌تر، دوام بهتری از نظر مقاومت در برابر رطوبت، مقاومت در برابر اشعه ماوراء بنفش و مقاومت در برابر سایش ارائه می‌دهد.

هزینه: کابل کواکسیال RG59 به طور کلی ارزان‌تر از کابل کواکسیال RG58 است. با این حال، صرفه جویی در هزینه باید در برابر محدودیت‌های عملکرد بالقوه RG59، به ویژه از نظر تضعیف و مدیریت فرکانس، سنجیده شود. اگر برنامه به عملکرد بالا نیاز دارد، هزینه بالاتر RG58 ممکن است توجیه شود.

3 معرفی کابل کواکسیال RG59 و RG58

15. نتیجه گیری: کدام یک بهترین ارزش را ارائه می دهد؟

تعیین اینکه کدام کابل، کابل کواکسیال RG59 یا کابل کواکسیال RG58، “بهترین ارزش” را ارائه می‌دهد، در نهایت به کاربرد خاص و الزامات آن بستگی دارد. هیچ پاسخ واحدی وجود ندارد که برای همه موقعیت‌ها صدق کند.

کابل کواکسیال RG59 یک راه حل مقرون به صرفه برای انتقال ویدئو در فواصل متوسط ارائه می‌دهد، به ویژه در کاربردهایی که هزینه یک محدودیت اساسی است و عملکرد فرکانس بالا یک نیاز حیاتی نیست. امپدانس 75 اهمی آن را برای کاربردهای ویدئویی با وضوح استاندارد، مانند سیستم‌های CCTV و تلویزیون آنالوگ، مناسب می‌سازد.

از سوی دیگر، کابل کواکسیال RG58 در کاربردهای فرکانس بالا که یکپارچگی سیگنال از اهمیت بالایی برخوردار است، برتری دارد. تضعیف کمتر آن در فرکانس‌های بالاتر، آن را برای انتقال داده‌ها، ارتباطات RF و سایر کاربردهایی که اتلاف سیگنال باید به حداقل برسد تا عملکرد قابل اعتماد تضمین شود، ایده آل می‌سازد.

با ارزیابی دقیق مشخصات فنی، الزامات کاربرد، عوامل محیطی، محدودیت‌های بودجه، و نیازهای آتی، متخصصان شبکه و طراحان سیستم می‌توانند تصمیمات آگاهانه‌ای در مورد انتخاب کابل بگیرند. انتخاب کابل مناسب، چه RG59 یا RG58، برای اطمینان از عملکرد قابل اعتماد و کارآمد سیستم ضروری است.

با پیشرفت مداوم فناوری، ممکن است انواع کابل جدیدتر با ویژگی‌های عملکرد پیشرفته ظاهر شوند. با این حال، اصول اساسی حاکم بر عملکرد کابل کواکسیال، مانند تطبیق امپدانس، تضعیف، اثربخشی محافظ و دوام، مرتبط باقی خواهند ماند. درک این اصول برای تصمیم گیری آگاهانه در مورد انتخاب کابل، صرف نظر از نوع کابل خاص، بسیار مهم است.

در خاتمه، هم کابل کواکسیال RG59 و هم کابل کواکسیال RG58 نقاط قوت و ضعف خود را دارند و بهترین انتخاب به کاربرد خاص بستگی دارد. با در نظر گرفتن دقیق عواملی که در این مقاله به آنها اشاره شد، مهندسان، تکنسین‌ها و متخصصان شبکه می‌توانند کابل کواکسیالی را انتخاب کنند که به بهترین وجه نیازهای آنها را برآورده می‌کند و تعادل بهینه بین عملکرد، مقرون به صرفه بودن و قابلیت اطمینان طولانی مدت را ارائه می‌دهد.

نکات کلیدی برای نتیجه گیری:

مهم است که به یاد داشته باشید که انتخاب بین RG59 و RG58 همیشه یک تصمیم ساده یا/یا نیست. موقعیت‌هایی وجود دارد که یک رویکرد ترکیبی ممکن است موثرترین راه حل باشد. به عنوان مثال، در یک سیستم CCTV بزرگ با دوربین‌هایی که در فواصل مختلف از ایستگاه مانیتورینگ قرار دارند، ممکن است استفاده از RG59 برای کابل‌کشی‌های کوتاه‌تر که در آن تضعیف کمتر نگران کننده است و RG58 برای کابل‌کشی‌های طولانی‌تر که به حداقل رساندن اتلاف سیگنال حیاتی است، مفید باشد.

علاوه بر این، ظهور انواع و فناوری‌های جدیدتر کابل نیز باید در نظر گرفته شود. در حالی که RG59 و RG58 برای بسیاری از کاربردها به طور گسترده مورد استفاده قرار می‌گیرند و مرتبط هستند، موقعیت‌هایی وجود دارد که انواع کابل جدیدتر، مانند RG6 یا حتی کابل فیبر نوری، ممکن است عملکرد برتری ارائه دهند یا الزامات خاص را به طور مؤثرتری برآورده کنند.

به عنوان مثال، کابل کواکسیال RG6، با تضعیف کمتر و پهنای باند وسیع‌تر در مقایسه با RG59، به استاندارد سیستم‌های تلویزیون با وضوح بالا و تلویزیون کابلی تبدیل شده است. کابل فیبر نوری که سیگنال‌ها را با استفاده از نور به جای الکتریسیته منتقل می‌کنند، تضعیف بسیار کمتر و پهنای باند بالاتری را در مقایسه با کابل کواکسیال ارائه می‌دهند و آنها را برای کاربردهای انتقال داده با سرعت بالا و مسافت طولانی ایده‌آل می‌کنند.

بنابراین، هنگام تصمیم‌گیری در مورد انتخاب کابل، ضروری است که از جدیدترین فناوری‌های کابل آگاه باشید و مزایای بالقوه آنها را برای کاربرد خاص در نظر بگیرید.

ملاحظات اضافی برای انتخاب کابل:

فراتر از جنبه‌های فنی مورد بحث در این مقاله، ملاحظات عملی دیگری نیز وجود دارد که ممکن است بر انتخاب بین RG59 و RG58 تأثیر بگذارد:

• در دسترس بودن کانکتور: اطمینان حاصل کنید که نوع کابل انتخابی با کانکتورهای موجود که الزامات کاربرد را برآورده می‌کنند، سازگار است.
• تخصص نصب: سطح تخصص مورد نیاز برای نصب و خاتمه صحیح نوع کابل انتخابی را در نظر بگیرید. کار با RG59 و RG58 نسبتاً آسان است، اما ابزارها و تکنیک‌های تخصصی ممکن است برای انواع خاصی از کانکتورها یا تاسیسات پیچیده ضروری باشد.
• مقاوم سازی آینده: اگر احتمال دارد که کاربرد در آینده تکامل یافته یا گسترش یابد، انتخاب نوع کابلی را در نظر بگیرید که بتواند نیازهای آینده مانند پهنای باند بالاتر یا فواصل طولانی‌تر را برآورده کند.
• استانداردها و مقررات صنعت: از هرگونه استاندارد یا مقررات صنعتی مربوطه که ممکن است استفاده از انواع کابل خاص را برای کاربردهای خاص دیکته کند، آگاه باشید.

آینده کابل کواکسیال:

علیرغم ظهور فناوری‌های جدیدتری مانند فیبر نوری، احتمالاً کابل کواکسیال برای سال‌های آینده مرتبط باقی خواهند ماند. مقرون به صرفه بودن، سهولت نصب و تطبیق پذیری آنها، آنها را به انتخابی عملی برای طیف وسیعی از کاربردها تبدیل می‌کند.

با این حال، نقش کابل کواکسیال ممکن است با پیشرفت فناوری تکامل یابد. به عنوان مثال، افزایش تقاضا برای پهنای باند بالاتر و سرعت‌های انتقال داده سریع‌تر ممکن است منجر به توسعه انواع کابل کواکسیال جدید با ویژگی‌های عملکرد بهبود یافته شود. علاوه بر این، ادغام کابل کواکسیال با سایر فناوری‌ها، مانند سیستم‌های ارتباطی بی‌سیم یا سیستم‌های برق از طریق کواکسیال (PoC)، ممکن است فرصت‌ها و کاربردهای جدیدی را ایجاد کند.

سخنان پایانی:

مقایسه کابل کواکسیال RG59 و کابل کواکسیال RG58 نشان می‌دهد که هر نوع کابل دارای نقاط قوت و ضعف منحصر به فرد خود است. RG59 یک راه حل مقرون به صرفه برای انتقال ویدئو در فواصل متوسط ارائه می‌دهد، در حالی که RG58 در کاربردهای فرکانس بالا که یکپارچگی سیگنال از اهمیت بالایی برخوردار است، برتری دارد.

با در نظر گرفتن دقیق مشخصات فنی، الزامات کاربرد، عوامل محیطی، ملاحظات هزینه و نیازهای آینده، متخصصان شبکه، مهندسان و تکنسین‌ها می‌توانند تصمیمات آگاهانه‌ای در مورد انتخاب کابل بگیرند. انتخاب کابل مناسب برای اطمینان از عملکرد قابل اعتماد و کارآمد سیستم، چه سیستم CCTV، شبکه ارتباطی یا کاربرد RF، بسیار مهم است.

همانطور که فناوری به تکامل خود ادامه می‌دهد، آگاهی از جدیدترین فناوری‌های کابل و درک اصول اساسی عملکرد کابل کواکسیال برای تصمیم‌گیری بهینه در مورد انتخاب کابل ضروری خواهد بود. آینده کابل کواکسیال ممکن است شامل انواع جدید کابل، رویکردهای ترکیبی و ادغام با سایر فناوری‌ها باشد، اما اصول اصلی حاکم بر عملکرد آنها همچنان مهندسان و تکنسین‌ها را در انتخاب کابل مناسب برای کار راهنمایی خواهد کرد.
