کابل فیدر هلیاکس 1/2 اینچ

خرید کابل فیدر هلیاکس 1/2 اینچ | بررسی مشخصات، ساختار، کاربرد و قیمت

کابل فیدر هلیاکس 1/2 اینچ یکی از سایزهای کاربردی کابل‌های فیدر است که برای انتقال سیگنال بین تجهیزات رادیویی و آنتن مورد استفاده قرار می‌گیرد. این کابل در مقایسه با فیدرهای بزرگ‌تر مانند 7/8 و 1-5/8 اینچ، ابعاد جمع‌وجورتری دارد و به همین دلیل در پروژه‌هایی که فضای نصب محدود، مسیرهای دارای پیچ‌وخم یا نیاز به کابل سبک‌تر وجود دارد، گزینه جذابی محسوب می‌شود.

کابل فیدر هلیاکس 1/2 اینچ را نباید یک نسخه کوچک‌شده از کابل‌های فیدر بزرگ دانست. این کابل تعادل مناسبی میان افت سیگنال، انعطاف‌پذیری، شرایط نصب و قابلیت انتقال توان دارد.

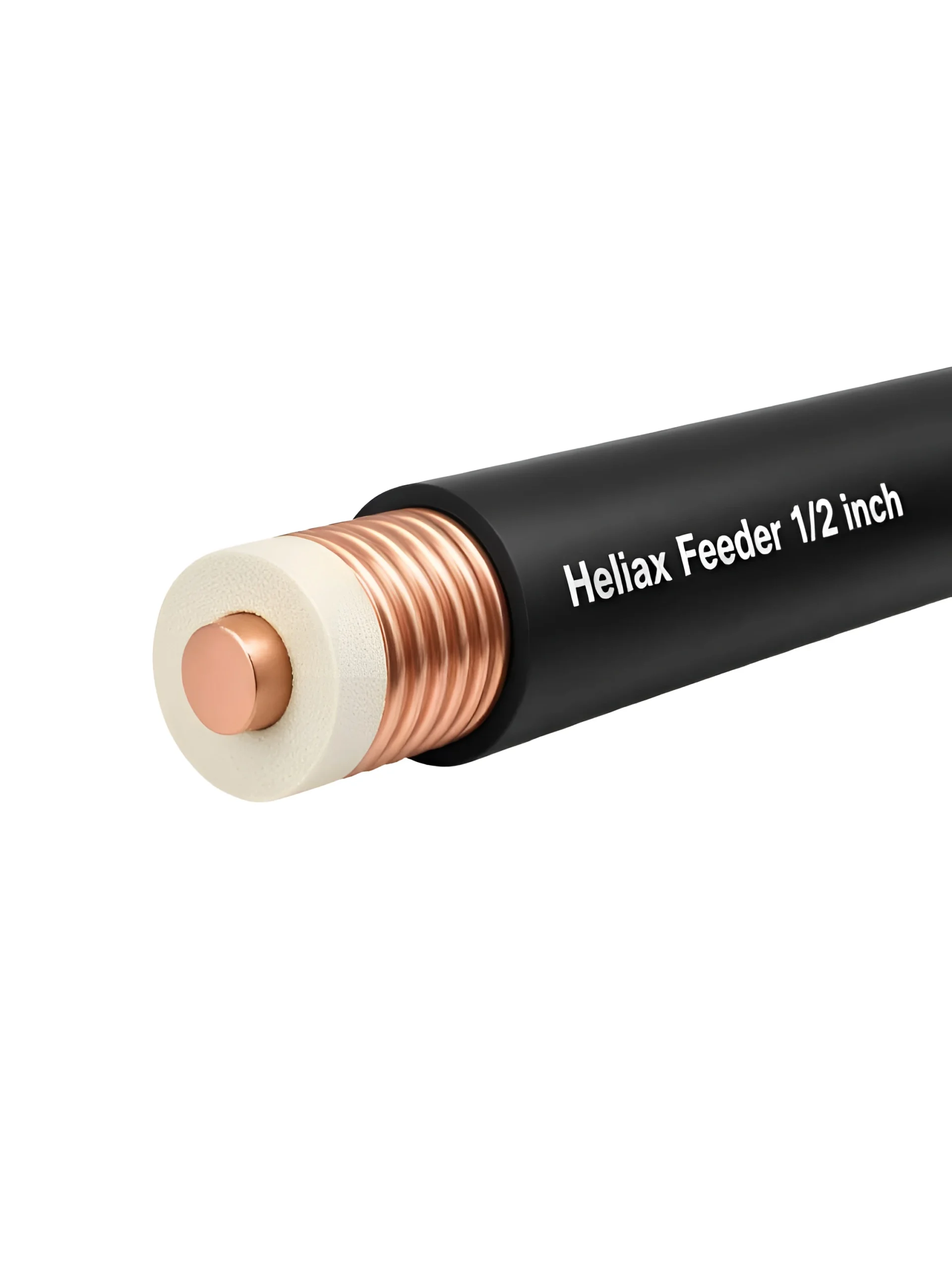

کابل فیدر هلیاکس 1/2 اینچ

کابل فیدر هلیاکس 1/2 اینچ چیست؟

کابل فیدر هلیاکس 1/2 اینچ نوعی کابل کواکسیال برای انتقال انرژی فرکانس رادیویی است. بر خلاف کابل‌های کواکسیال معمولی، کابل فیدر هلیاکساز ساختار مهندسی‌شده‌ای برای حفظ فاصله بین دو هادی استفاده می‌کند. این کابل معمولاً با امپدانس 50 اهم برای سیستم‌های RF تولید می‌شود.

ساختار کلی آن از هادی مرکزی، دی‌الکتریک، هادی خارجی و روکش تشکیل می‌شود. عدد 1/2 در نام این محصول، نشان‌دهنده سایز اسمی فیدر است. این عدد معادل 12.7 میلی‌متر است. این کابل برای پروژه‌‌هایی که به یک فیدر بزرگ نیاز ندارد، می‌تواند انتخاب منطقی‌تری باشد. به‌ خصوص زمانی که کابل باید در مسیرهای باریک، داخل رک و کنار تجهیزات، اندازه کوچک‌تر آن اهمیت پیدا می‌کند. در نهایت اگر نیاز پروژه با 1/2 اینچ برطرف شود، استفاده از کابل بزرگ‌تر می‌تواند تنها وزن، هزینه و دشواری نصب را افزایش دهد.

مشخصات فنی کابل فیدر هلیاکس 1/2 اینچ

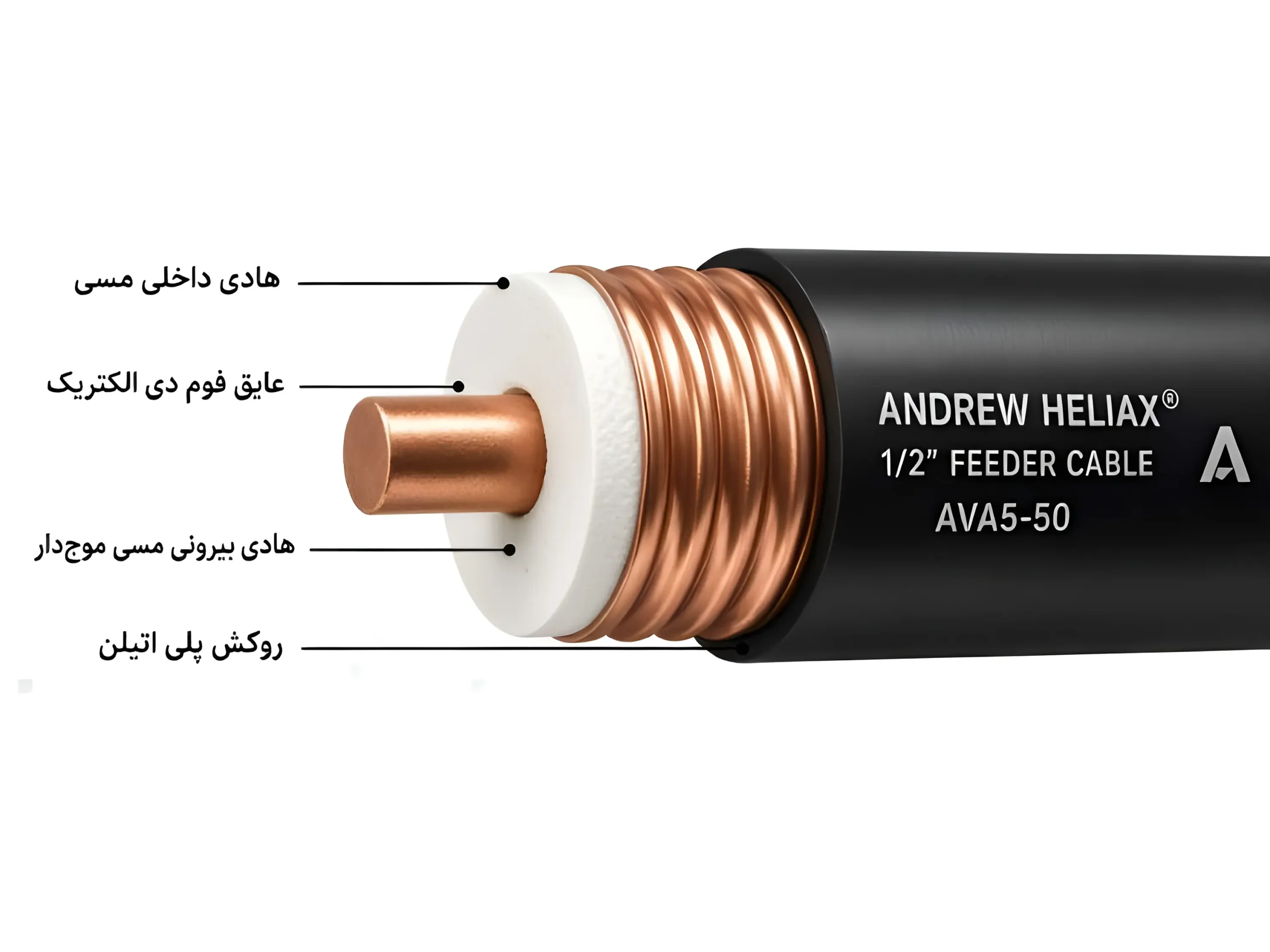

ساختار کابل فیدر هلیاکس 1/2 اینچ

ساختار داخلی این کابل یکی از مهم‌ترین تفاوت‌های آن با کابل‌های کواکسیال عمومی است که در ادامه به آن می‌پردازیم.

اصلی‌ترین بخش کابل، هادی مرکزی است که وظیفه انتقال سیگنال RF را بر عهده دارد. در مدل‌های مختلف 1/2 اینچی ممکن است جنس هادی مرکزی متفاوت باشد، برای مثال در برخی مدل‌ها از مس یا هادی با روکش مس‌ استفاده می‌شود. بنابراین باید هنگام خرید به جنس هادی توجه کنید.

عایق دی‌الکتریک فضای بین هادی مرکزی و هادی خارجی را تشکیل می‌دهد. در بسیاری از فیدرهای کم‌ افت از فوم پلی‌اتیلن یا ساختارهای مشابه استفاده می‌شود تا تلفات انتقال کنترل شود. برخی مدل‌های هلیاکس نیز از ساختار دی‌الکتریک هوایی استفاده می‌کنند.

لایه بعدی، هادی خارجی است. در فیدر هلیاکس هادی خارجی فقط یک لایه محافظ ساده نیست. این قسمت همراه با هادی مرکزی، ساختار انتقال کواکسیال را تشکیل می‌دهد و در محافظت مسیر سیگنال در برابر محیط نیز نقش دارد.  در برخی مدل‌های 1/2 اینچی، هادی خارجی به شکل لوله مسی موج‌دار طراحی شده است که ضمن حفظ ساختار مکانیکی، امکان خمیدگی کنترل‌شده کابل را نیز فراهم می‌کند.

در نهایت روکش خارجی وظیفه محافظت از ساختار داخلی کابل را بر عهده دارد. نوع روکش با توجه به کاربرد کابل متفاوت می‌باشد. برای مثال، برخی مدل‌ها با روکش PVC و برخی مدل‌ها با روکش PE یا ساختارهای مقاوم در برابر حریق عرضه می‌شوند. بنابراین برای استفاده در فضای باز باید به جنس روکش توجه کرد.

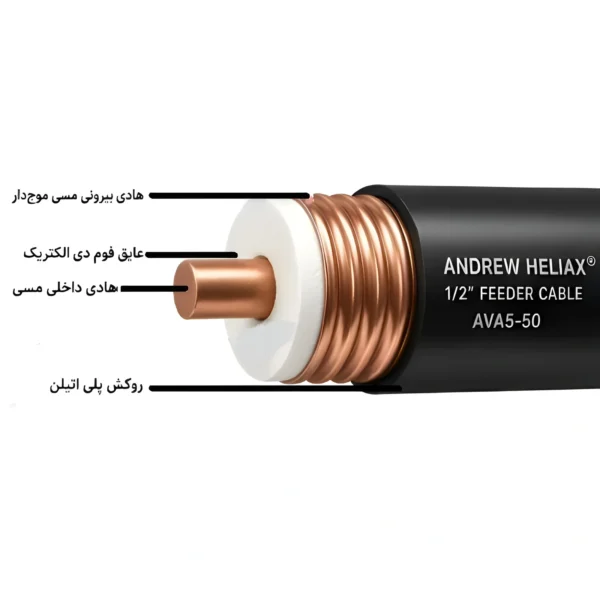

ساختار کابل فیدر هلیاکس 1/2 اینچ

ویژگی‌های کابل فیدر هلیاکس 1/2 اینچ

• ابعاد مناسب: مهم‌ترین ویژگی کابل فیدر هلیاکس 1/2 اینچ نسبت به سایزهای بزرگ‌تر، ابعاد کوچک‌تر آن است. این ویژگی باعث می‌شود اجرای کابل در مسیرهایی که فضای کافی برای فیدرهای بزرگ ندارند، آسان‌تر شود.
• انعطاف‌پذیری بالا: فیدرهای بزرگ‌تر مانند کابل فیدر هلیاکس 1-5/8 اینچ به فضای بیشتری برای خم شدن نیاز دارند. کابل فیدر هلیاکس 1/2 اینچ نسبت به کابل‌های بزرگ‌تر برای مسیرهایی که تغییر جهت بیشتری دارند، انتخاب مناسب‌تری است.
• انتقال کم افت سیگنال: فیدرهای 1/2 اینچ در گروه کابل‌های کم‌افت RF قرار می‌گیرند. مقدار افت دقیق به فرکانس بستگی دارد و با افزایش فرکانس معمولاً بیشتر می‌شود.
• امپدانس 50 اهم: تطابق امپدانس در سیستم‌های RF اهمیت زیادی دارد. کابل فیدر 1/2 اینچ برای سیستم‌های 50 اهم ساخته شده‌اند.
• شیلدینگ مناسب: ساختار هادی خارجی این کابل باعث می‌شود میدان الکترومغناطیسی در ساختار کواکسیال کنترل شود. این ویژگی برای عبور کابل از کنار تجهیزات الکتریکی و کابل‌های دیگر اهمیت دارد.
• نصب آسان: کابل 1/2 اینچ به دلیل وزن سبک و ابعاد کوچک‌تر نسبت به کابل‌های بزرگ، نصب و جابه‌جایی آسانی دارد.
• مناسب برای مسیرهای دارای محدودیت فضا: از ویژگی‌های مهم این کابل، کاربرد آن در مسیرهای دارای محدودیت فضا است. در پروژه‌هایی که فضای محدود برای عبور کابل مشکل است، کابل فیدر با سایز کوچک‌تر می‌تواند اجرای پروژه را ساده‌تر کند.

کابل فیدر هلیاکس 1/2 اینچ در چه پروژه‌هایی کاربرد دارد؟

📌 آنتن‌های ارتباطی:

برای اتصال آنتن به تجهیزات، کابل باید افت قابل کنترل و امپدانس مناسب داشته باشد. کابل فیدر 1/2 اینچ یکی از گزینه‌های مورد استفاده در چنین سیستم‌هایی است.

📌 تجهیزات رادیویی:

سیستم‌های رادیویی زمینی، ارتباطات سیار و برخی تجهیزات فرستنده و گیرنده از کابل فیدر هلیاکس 1/2 اینچ استفاده می‌کنند.

📌 سیستم‌های مخابراتی:

در تجهیزات مخابراتی، فیدر مسیر انتقال انرژی RF بین تجهیزات و آنتن را ایجاد می‌کند. ابعاد مناسب کابل فیدر هلیاکس 1/2 اینچ باعث می‌شود این کابل در بسیاری از کاربردهای مخابراتی قابل استفاده باشد.

📌 اتاق تجهیزات و اتصال به آنتن:

کابل فیدر هلیاکس 1/2 اینچ برای مسیرهای اتصال تجهیزات به آنتن یا بخش‌هایی که فضای نصب محدود است، مورد استفاده قرار بگیرد.

📌 سیستم‌های ارتباطی ساختمان‌ها

در برخی از طراحی‌ها، کابل فیدر هلیاکس 1/2 اینچ برای توزیع سیگنال RF در ساختمان‌ها و سیستم‌های ارتباطی بی‌سیم استفاده می‌شود.

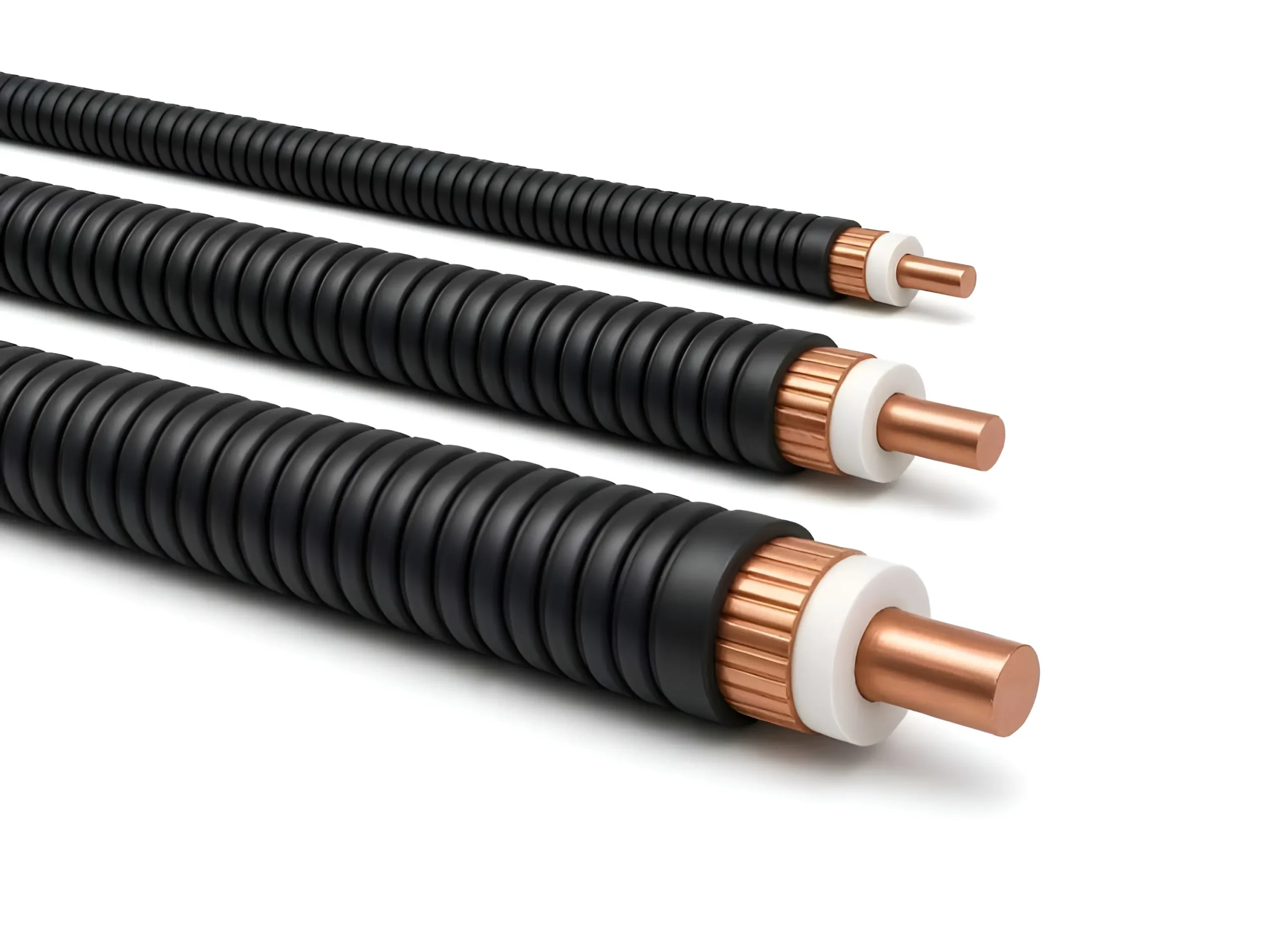

تفاوت فیدر هلیاکس 1/2 اینچ با 7/8 اینچ

اگرچه هر دو برای انتقال RF استفاده می‌شوند، اما تفاوت سایز روی نحوه استفاده از آنها تأثیر می‌گذارد. به همین دلیل اگر پروژه به فضای کمی برای کابل‌کشی نیاز دارد، 1/2 اینچ گزینه بهتری است، اما اگر طول مسیر و توان انتقال بیشتر شود، کابل فیدر هلیاکس 7/8 اینچ می‌تواند گزینه مناسب‌تری باشد.

عوامل موثر بر قیمت کابل فیدر هلیاکس 1/2 اینچ

قیمت کابل فیدر هلیاکس 1/2 اینچ یک عدد ثابت برای تمام محصولات موجود در بازار نیست و بر اساس عوامل مختلفی تغییر می‌کند. مقایسه قیمت بدون توجه به مشخصات کابل می‌تواند گمراه‌کننده باشد. برای نمونه، در بازار ایران برای مدل‌های مختلف فیدر 1/2 اینچ قیمت‌های متفاوتی درج شده است.

مهم‌ترین عوامل تاثیرگذار بر قیمت کابل عبارتند از:

• جنس هادی مرکزی
• جنس هادی خارجی
• نوع دی‌الکتریک
• نوع روکش
• مدل و برند
• میزان افت سیگنال
• محدوده فرکانسی
• متراژ مورد نیاز
• نوع کانکتورها
• شرایط بازار

برای دریافت قیمت دقیق، بهتر است هنگام تماس مدل یا برند کابل، متراژ مورد نیاز و نوع کاربرد را اعلام کنید. اگر به کانکتور، یا تجهیزات جانبی نصب نیز نیاز دارید، بهتر است آنها را هم مطرح کنید تا هزینه نهایی پروژه دقیق‌تر مشخص شود.

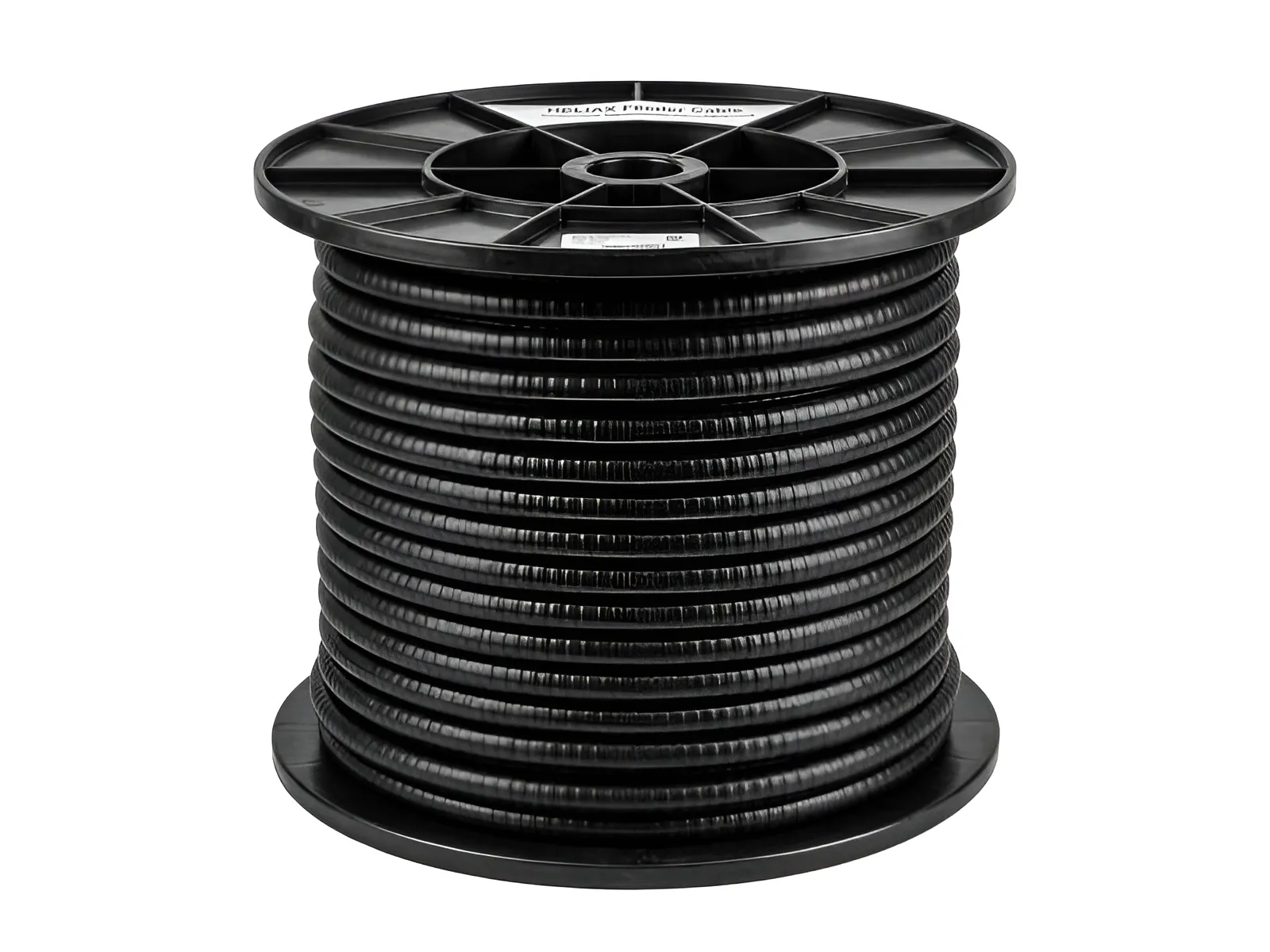

خرید کابل فیدر هلیاکس 1/2 اینچ

قبل از خرید کابل فیدر هلیاکس 1/2 اینچ، اول مشخص کنید کابل برای چه سیستم و چه فرکانسی استفاده می‌شود. سپس طول مسیر و توان انتقال را در نظر بگیرید. اگر محیط نصب فضای محدودی دارد، سایز 1/2 اینچ می‌تواند مزیت قابل توجهی داشته باشد. اگر کابل قرار است در فضای باز نصب شود، باید نوع روکش و مقاومت محیطی آن بررسی شود. در کنار کابل انتخاب کانکتور مناسب، تجهیزات اتصال و متعلقات نصب اهمیت زیادی دارد.

همچنین در زمان خرید باید به متراژ و نحوه اجرای کابل توجه کرد. طول مسیر، محل عبور کابل و نوع اتصال به تجهیزات می‌توانند روی انتخاب نهایی تأثیر بگذارند. استفاده از کانکتور نامناسب یا نصب اشتباه می‌تواند عملکرد یک کابل باکیفیت را تحت تأثیر قرار دهد.

خرید کابل بهتر است از مجموعه‌ای معتبر انجام شود که علاوه بر تأمین کابل، بتواند اطلاعات فنی لازم را نیز در اختیار خریدار قرار دهد. مجموعه کابل آن با ارائه انواع کابل‌های کواکسیال، شبکه، مخابراتی و کابل برق، امکان بررسی گزینه‌های مختلف را برای پروژه‌های ارتباطی فراهم می‌کند. در زمان خرید می‌توان مشخصات پروژه، طول مسیر و نوع کاربرد را اعلام کرد تا انتخاب کابل بر اساس نیاز واقعی انجام شود.

یکی از مزایای خرید از مجموعه‌ای تخصصی، امکان مقایسه سایزهای مختلف فیدر است. برای مثال، اگر فیدر 1/2 اینچ برای پروژه‌ای مناسب نباشد، می‌توان گزینه‌های دیگری مانند فیدر 7/8 اینچ یا سایزهای دیگر را از نظر افت، توان انتقال و شرایط نصب بررسی کرد. از دیگر مزایای این مجموعه، تنوع بالای کابل‌های کواکسیال است. کابل آن علاوه بر کابل فیدر، انواع کابل کواکسیال RG11، کابل کواکسیال RG58، کابل کواکسیال RG213 و … را ارائه می‌دهد.

خرید و قیمت کابل فیدر هلیاکس 1/2 اینچ

نصب کابل فیدر هلیاکس 1/2 اینچ

نصب صحیح این کابل مستقیماً روی عملکرد نهایی سیستم اثر می‌گذارد. بنابراین هنگام نصب کابل موارد زیر را رعایت کنید.

• قبل از نصب، مسیر عبور کابل مشخص شود. این کار از خم‌های اضافی و کشش غیرضروری جلوگیری می‌کند.
• از خم کردن و کشیدن بیش از حد کابل خودداری کنید.
• از کانکتورهای مناسب استفاده کنید. کیفیت اتصال نیز به اندازه خود کابل اهمیت دارد.
• در فضای باز، محل اتصال کانکتور باید در برابر نفوذ رطوبت محافظت شود، بنابراین محل اتصال را آب‌بندی کنید.
• کابل را له نکنید. قرار دادن کابل زیر فشار، بستن بیش از حد بست‌ها یا عبور آن از مسیرهای نامناسب به هادی خارجی و دی‌الکتریک آسیب می‌رساند.

جمع‌بندی

کابل فیدر هلیاکس 1/2 اینچ برای رقابت با فیدرهای بزرگ‌تر از نظر ظرفیت طراحی نشده است، بلکه برای ایجاد یک راهکار متعادل در پروژه‌هایی که فضای نصب، وزن، مسیر کابل‌کشی و انعطاف‌پذیری اجرایی اهمیت دارند، ساخته شده است.

این فیدر در سیستم‌های مخابراتی، رادیویی، آنتنی و ارتباطات بی‌سیم استفاده می‌شود.  هنگام خرید، باید مشخصات دقیق مدل موردنظر بررسی شود و صرفاً بر اساس سایز 1/2 اینچ تصمیم‌گیری نشود.

سوالات متداول

1. عدد 1/2 اینچ در نام فیدر یعنی چه؟
📌 این عدد سایز اسمی فیدر است و به معنای قطر دقیق خارجی کابل نیست.

2. کابل فیدر هلیاکس 1/2 اینچبرای چه پروژه‌هایی مناسب است؟
📌برای پروژه‌های RF و مخابراتی که به کابل کم‌افت با ابعاد مناسب و فضای نصب محدود نیاز دارند.

3. فیدر 1/2 بهتر است یا 7/8؟
📌 اگر فضای نصب و وزن اهمیت بیشتری داشته باشد، 1/2 اینچ مناسب‌تر است، اگر توان و طول مسیر بالاتر باشد، 7/8 اینچ گزینه بهتری است.

4. آیا کابل فیدر هلیاکس 1/2 اینچ را می‌توان در فضای باز استفاده کرد؟
📌 بله، این کابل با روکش مقاومی که دارد، برای نصب در فضای باز مناسب می‌باشد و از ساختار داخلی در برابر عوامل محیطی محافظت می‌کند.

5. هنگام خرید فیدر 1/2 اینچ چه چیزی را بررسی کنیم؟
📌 مهم‌ترین موارد شامل فرکانس کاری، افت سیگنال، توان قابل تحمل، امپدانس، جنس هادی، نوع روکش، شعاع خم و نوع کانکتور است.

برای کسب اطلاعات بیشتر درباره کابل فیدر هلیاکس 1/2 اینچ و دریافت مشاوره تخصصی رایگان با ما تماس بگیرید.
